BRUKSANVISNING 90-40-168 P.Lindberg

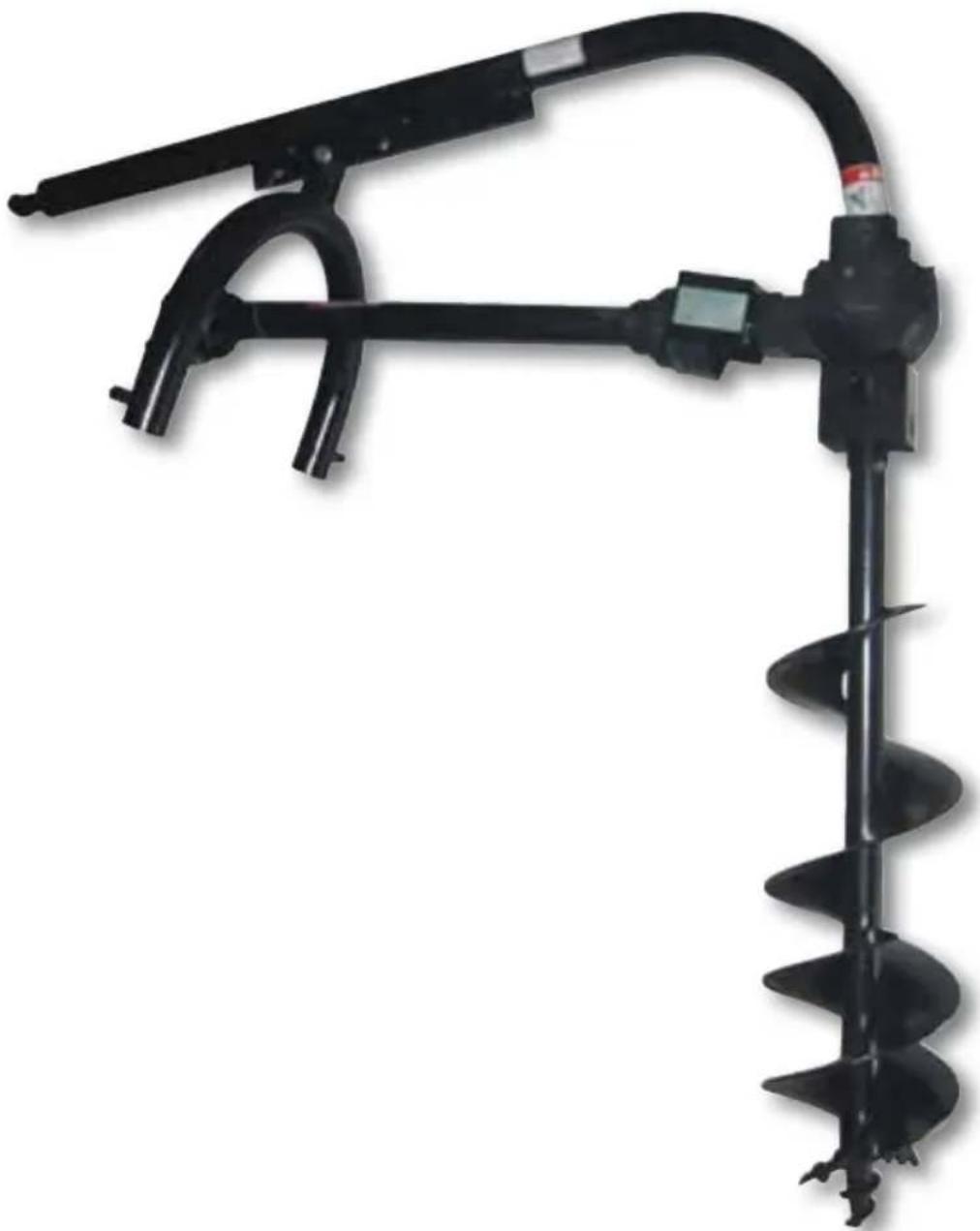

Jordborr till trepunktslyft
Art.: 90 40 168
Lycka till med din produkt från P. Lindberg!
Innan du installerar och använder din nya produkt rekommenderar vi, att du läser denna bruksanvisning noggrant. Det är viktigt, att du kontrollerar, att produkten inte är skadad, efter ditt köp, för hänsyn av garantin. Om skador uppkommer på grund av oförsiktighet och ej tagen hänsyn till manualer, kommer garantin ej att gälla.
Skulle det uppstå frågor om produkten, är du välkommen att kontakta P.Lindberg på telefon: 010-209 70 50.
P. Lindberg Sverigefilial A/S
Säkerhet
- Håll skyddet på växelhus och på kraftöverföringsaxeln hela.
• Jordborren används medans man sitter på traktorsätet. - Säkerhetsavständ till jordborren och kraftöverföringsaxeln när jordborren är i bruk är 10m.
• Stanna alltid traktorn innan rengöring eller ev. reparation.

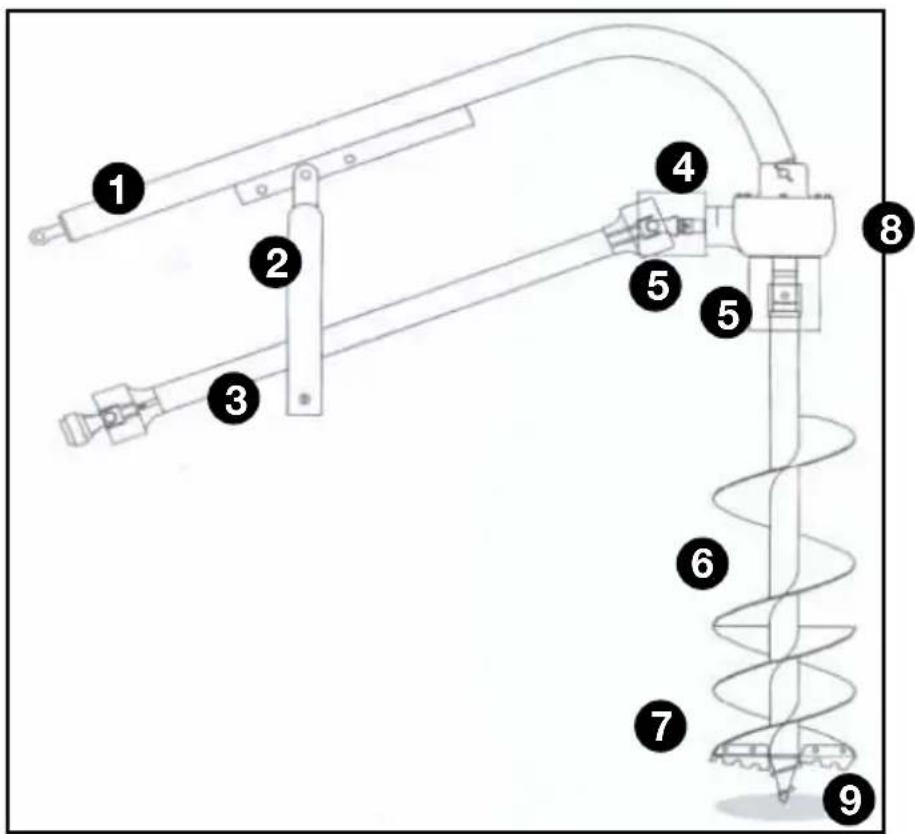

Beskrivning och översikt
- PTO driven jordborr till trepunktslyft. Borren levereras i flera storlekar.
-
Varning: Fyll på med 2 liter växellådsolja 80W-90 i växelhus innan användning.
-
Bom
- U-ram
- Kraftöverföringsaxel
- Säkerhetsbult
- Skydd
- Borr
- Skär
- Växelhus
- Borrspets
- Skydden (5) monteras på växelhuset (8), både omkring axeln till kraftöverföringsaxeln (3) och omkring axeln till borren (6).
- Bommen (1) bultas på u-ramen (2). Det är tre inställningsmöjligheter, som utgångspunkt välj det mittersta hålet. Spänn inte delarna hårt, då bommen skall kunna vippa.
• Växelhuset (8) monteras på bommen (1) med en saxpinne. - Kraftöverföringsaxeln (3) monteras på ingångsaxeln och fästs med en bult på axeln (4). Denna bult är samtidigt säkerhetsbult
- Borren monteras på växelhusets utgångsaxel med en bult.
- Fyll 2 liter växellådsolja 80W-90 i växelhuset innan användning.
Användning
- Montera jordborren på traktorns trepunktslyft.
- Kraftöverföringsaxeln och säkerhetskedjan till denna monteras så skyddet inte följer med runt vid användning.
- Kör till positionen var hålet skall borras.
- Starta PTO axeln på 540 o/min och låt traktorn gå på tomgång.
- Man bör inte lägga tryck på, borren skall arbeta sig ned själv.
- När borren har borrat sig ca. 30 cm ned, lyfts borren för rengöring av materialet som sitter fast på borren. Sänk därefter borren igen, och låt den gå ytterligare ca. 30 cm rensa sedan borren igen. Fortsätt på detta sätt tills den önskade djupet är nätt
- Var säker på att borren är helt uppe innan traktorn kör iväg.
I våt och lerig jord hissas borren ofta medans den borrar för att undgå att den fastnar.
I mycket lös sandjord kan det vara en fördel att stansa borren innan den lyfts. Det gör att kanterna i hålet, inte så lätt rasar in.
Om borren fastnar, i exempelvis en trärot eller liknande, är jordborren utrustad med en brytbult som vill brista. För att få borren fri montera av kraftöverföringsaxeln, och borren skruvas baklänges med en stor rörtång eller liknande.
När borren är loss monteras kraftöverföringsaxeln igen med en ny brytbult.
Teknisk data
| Trepunktslyft | Kategori 1 ∅ 19 – ∅ 22 mm |
| Brytbult | 10 x 70 mm |
| Växellådsolja | 80 W - 90, 2 liter |
| Vikt (med borr) | 75 kg |
| Borrdjup max. | 110 cm |
| Borr storlekar | ∅15, ∅22,5, ∅30 eller ∅35 cm. |
