BRUKSANVISNING 90-14-066 P.Lindberg

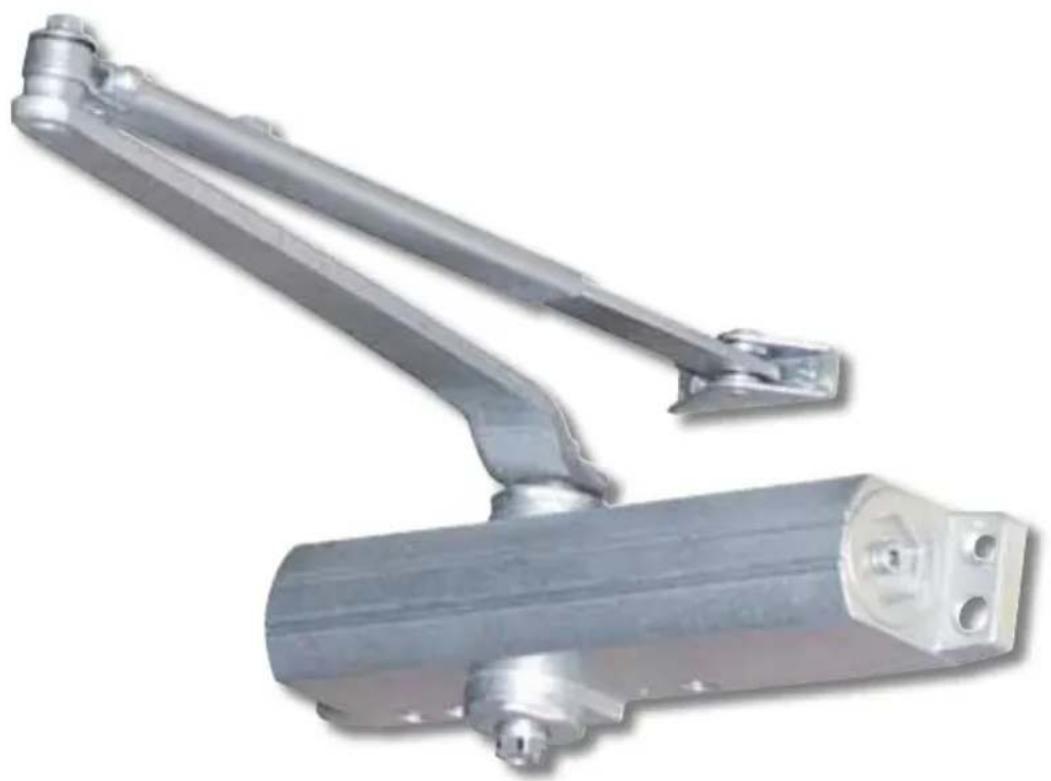

Monteringsanvisning för dörrstängare
Art.: 90 14 066
Lycka till med din produkt från P. Lindberg!
Innan du installerar och använder din nya produkt rekommenderar vi, att du läser denna bruksanvisning noggrant. Det är viktigt, att du kontrollerar, att produkten inte är skadad, efter ditt köp, för hänsyn av garantin. Om skador uppkommer på grund av oförsiktighet och ej tagen hänsyn till manualer, kommer garantin ej att gälla.
Skulle det uppstå frågor om produkten, är du välkommen att kontakta P.Lindberg på telefon: 010-209 70 50.
P. Lindberg Sverigefilial A/S
- Placera och fäst låshuset på dörren med fyra skruvar som teckningen visar. Vid högerhängd dörr spegelvändes ritningen.
- Armens tvåhåls skruvbeslag monteras på dörrkarmen och spänns fast med två skruvar.
- De två armarna trycks ihop så de tillsammans kan justeras i längd och förbindas med huvudarmen.
- Drag den fyrkantiga axeln ca 45 mot dörrhängningssidan. Sätt nyckeln på axeln som går neråt.
- Montera huvudarmen på den översta fyrkantsaxeln. Märket på axeländenska passa vid "S" märket på huvudarmen. Spänn fast med skruv och bricka.
Montering på "trycksidan" av dörren. (Push side) Parallell installation.
- Placera och fäst låshuset på dörren med fyra skruvar som teckningen visar. Vid högerhängd dörr spegelvändes teckningen.
- Montera parallellbeslaget på undersidan av dörrkarmen i de två hålen ner- till.
- Armens två-håls skruvbeslag monteras på parallellbeslaget och spännes fast med två skruvar.
- De två armarna trycks ihop så de tillsammans kan justeras i längd och förbindas med huvudarmen.
- Drag den fyrkantiga axeln ca 45 mot dörrhängningssidan. Sätt nyckeln på axeln som går neråt.
- Montera huvudarmen på den översta fyrkantsaxeln. Märket på axeländen ska passa vid "L" märket ("R" märket vid högerhängd dörr) på huvudarmen. Spänn fast med skruv och bricka.
Dörrstängaren har följande justeringsmöjligheter:
• Fjäderspänning (SPRING POWER ADJUSTING VALVE)
Inställning öppna- och stängstyrka. Fabriksinställning: Storlek 3 – se schema. Vid tyngre dörr: Drag skruven åt höger och tvärtom vid lättare dörr.
- Öppningskraft (BACK CHECK CONTROL VALVE)
Ställer in öppningskraften när dörren öppnas.
Bör aldrig stängas helt.
Funktionen bör inte användas tillsammans med fördröjningsfunktionen.
• Stäng/ hastighet (LATCH SPEED VALVE)
Ställer in hastigheten den sista biten, ca 10.
• Stäng/ hastighet (SWEEP CLOSING SPEED VALVE)
Ställer in hastigheten som dörren stängs med från ca 70 till ca 10.
• Födröjningsfunktion (DELAYED ACTION VALVE)
Ställer in tiden dörren hålles öppen innan den stängs.
Justering görs med en sexkantsnyckel. Vid dragning moturs (åt vänster) ökar hastigheten och medurs (åt höger) minskar hastigheten.
