BRUKSANVISNING 90-41-505 P.Lindberg

Lycka till med din produkt från P. Lindberg!

Innan du installerar och använder din nya produkt rekommenderar vi, att du läser denna bruksanvisning noggrant. Det är viktigt, att du kontrollerar, att produkten inte är skadad, efter ditt köp, för hänsyn av garantin. Om skador uppkommer på grund av oförsiktighet och ej tagen hänsyn till manualer, kommer garantin ej att gälla.

Skulle det uppstå frågor om produkten, är du välkommen att kontakta P.Lindberg på telefon: [phone].

P. Lindberg Sverigefilial A/S

Alla säkerhetsföreskrifter SKALL följas. Som alla skärande verktyg ska denna maskin hanteras med försiktighet.

UTSÄTT INTE DIG SJÄLV ELLER ANDRA FÖR FARA.

• Ge aldrig en oerfaren användare tillstånd att använda maskinen förrän de är helt införstådda med denna manual och förstår hur maskinen fungerar.
• Använd alltid skyddsglasögon. Kläderna ska vara tätt åtsittande. Bär inga smycken eller annat klädesplagg som kan fastna i skärverktyget. Använd helst arbetskängor med stålhätta/skyddssko. Sätt upp långt hår och sätt på mössa eller hjälm.
• Gå igenom hela maskinen avseende lösa bultar, skruvar och mutter innan den tas i bruk. Vid behov efterdra eller reparera maskinen.
• Håll utrustningen i ett stadigt grepp med båda händer.
• Fyll aldrig på bensin inomhus eller i närheten av öppen eld. Sörj för god luft-ventilation.
  • Ta aldrig av tanklocket från röjsågen när motorn är igång.
• Starta aldrig utrustningen i slutna rum. Avgaser bildar koldioxid
• Använd aldrig maskinen om den är skadad eller på annat sätt defekt.
  • Montera aldrig av maskinens skyddsskärm.
• Inspektera markområdet som ska rensas och avlägsna eventuella objekt som kan skada skärhuvudet.
  • Lämna aldrig maskinen utan tillsyn.
• Händer och fötter får ALDRIG komma i kontakt med skärhuvudet.
• Använd aldrig maskinen om du är trött, sjuk eller påverkad av medicin eller alkohol.
  • Rengör alltid maskinen efter användning.
• Tanka endast med avstängd motor.
  • Stanna alltid maskinen före reparation eller justeringar.
• Motorn ska alltid stängas av och sätt på eventuella skydd när utrustningen transporteras.
• När motorn stannar är avgaserna mycket varma en stund. Lägg den därför aldrig i torrt gräs eller på andra lättantändliga ställen.
• Använd alltid hörselkåpor, hjälm och ansiktsskydd.

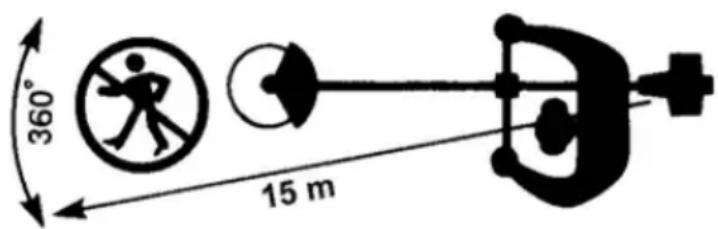

Se till att barn och andra personer håller ett avständ på minst 15 meter från maskinen.

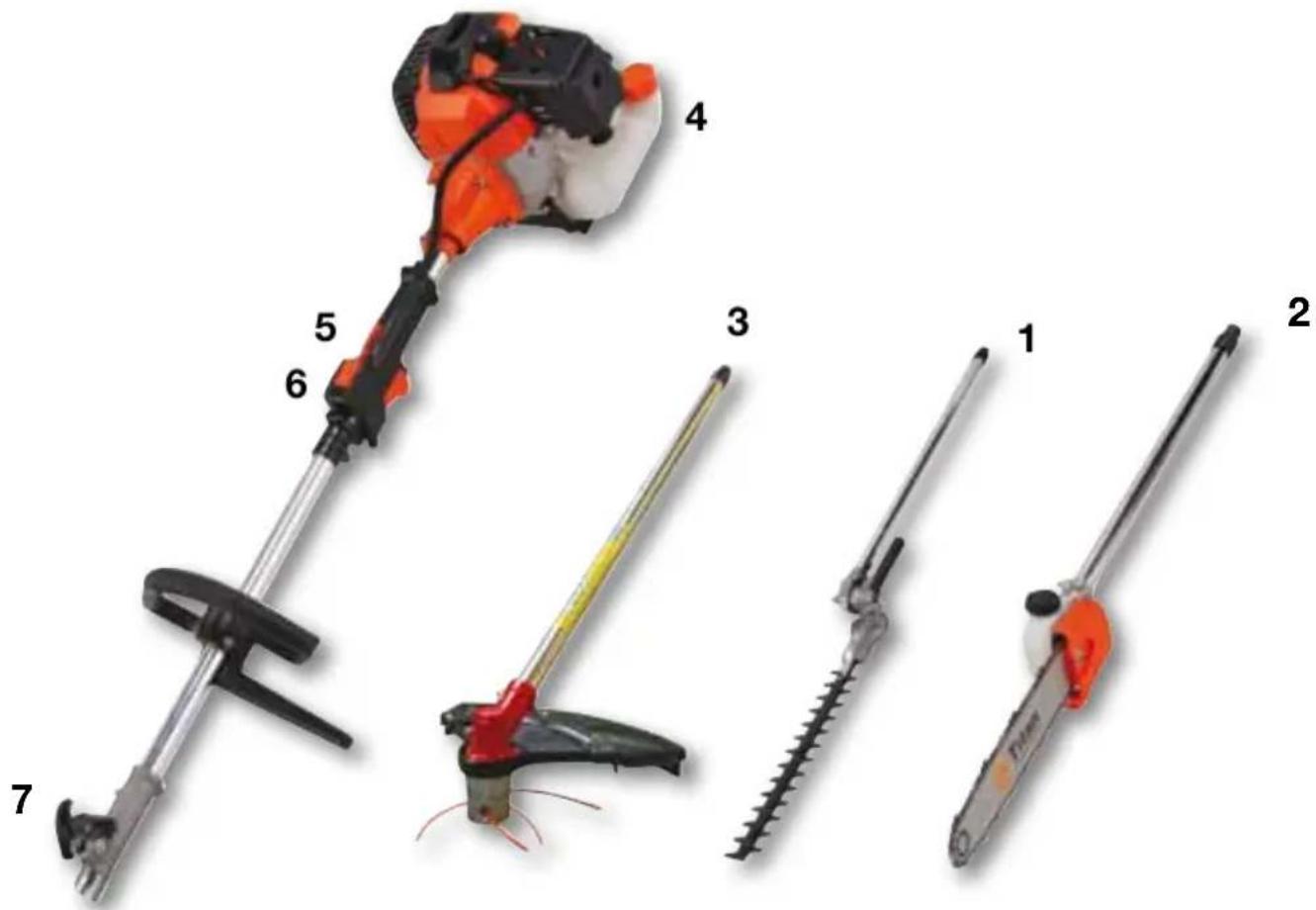

Beskrivning och översiktsteckning

43 cm ^3 kombimaskin med utbytbara delar.

1. Häcksax
2. Toppståg (utan svärd och kedja)
3. Röjsåg med trimmerhuvud
4. Motor

5. Stoppknapp

6. Gasknapp

7. Låsanordning

Montering

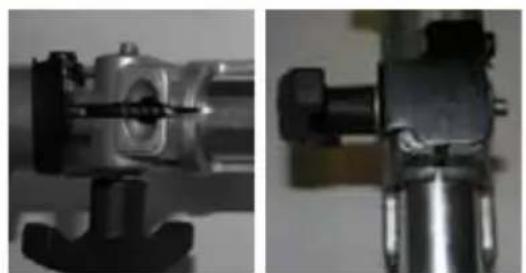

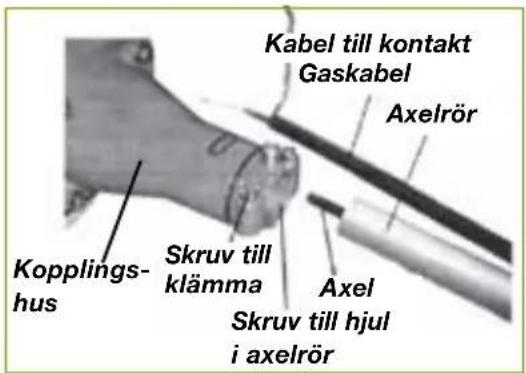

Axelröret och drivaxeln monteras i kopplinghus. Rotera axeln så röret kan tryckas in helt i kopplingshuset.

Hålet i röret skall passa för skruven i höljet.

Dra åt skruven ner genom axelröret.

Dra åt klämskruven.

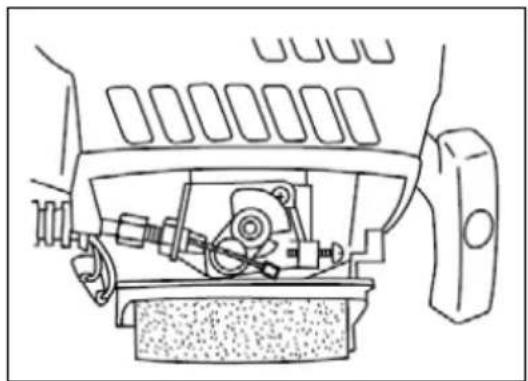

Anslut gasreglagekabeln till gasarmen i förgasaren. De två trådarna för strömbrytaren monteras i de två uttagen.

Luftfilterlocket monteras.

Handtaget monteras på axelröret med 4 bultar.

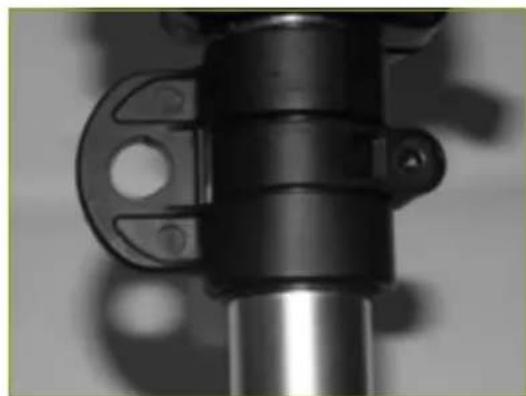

Tillbehörets axelrör trycks sam- man med motorns axelrör och fastlåses som bilden visar.

Sätt på dig bärselen och fäst fast utrustningen. Beroende på arbetsställning flyttas klämman upp eller ner tills utrustningen hänger stadigt och selen passar till din kropp.

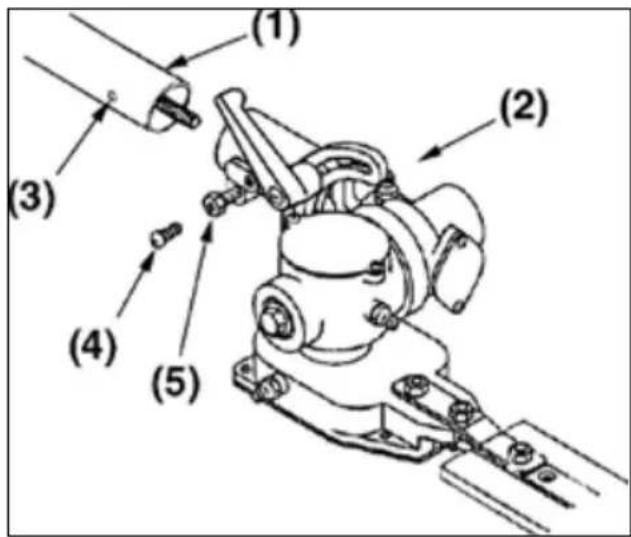

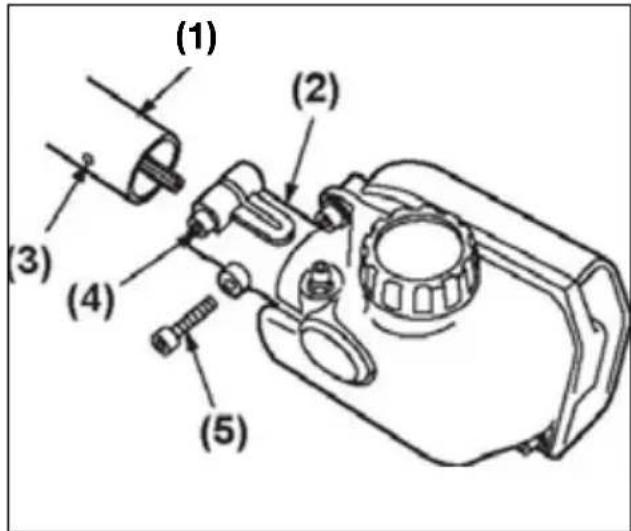

Tryck in axelröret (1) i växellådan (2). Skruven (4) skall passa in i skruvhålet (3) innan den dras åt. Slutligen dras klämskruven åt (5).

Montering Toppsåg

Såghuvud: Tryck in axelröret (1) i växellådan (2). Skruven (5) ska passa in i skruvhålet (3) innan den dras åt. Slutligen dras klämskruven åt (4).

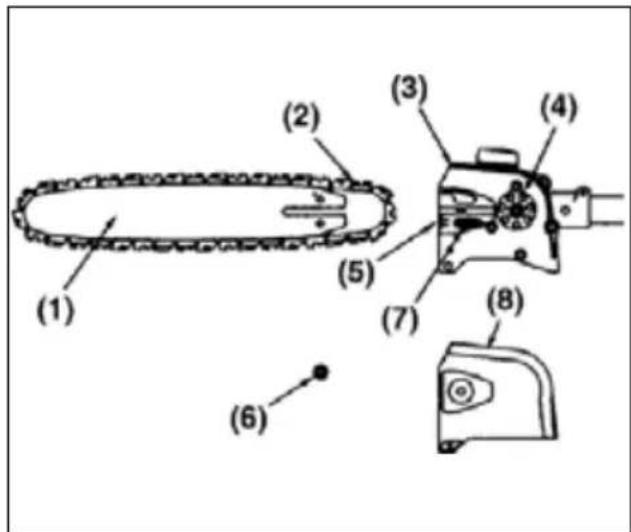

Svärdet (1) och sågkedjan (2) monteras på såghuvudet (3). Sågkedjan (2) läggs över drivhjulet (4). Plugg för kedjespännare (7) ska passa in i hålet i svärdet. Sidoluckan (8) monteras med mutter (6). Innan muttern (6) dras åt justeras kedjan med justerskruv (5).

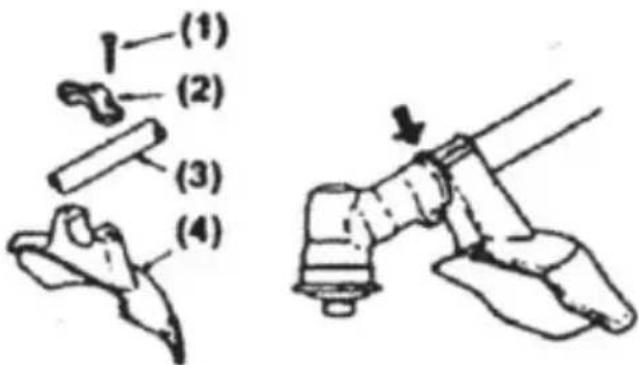

Skyddet monteras på axelröret som bilden visar.

1. Skruv
2. Beslag
3. Axelrör
4. Skärm

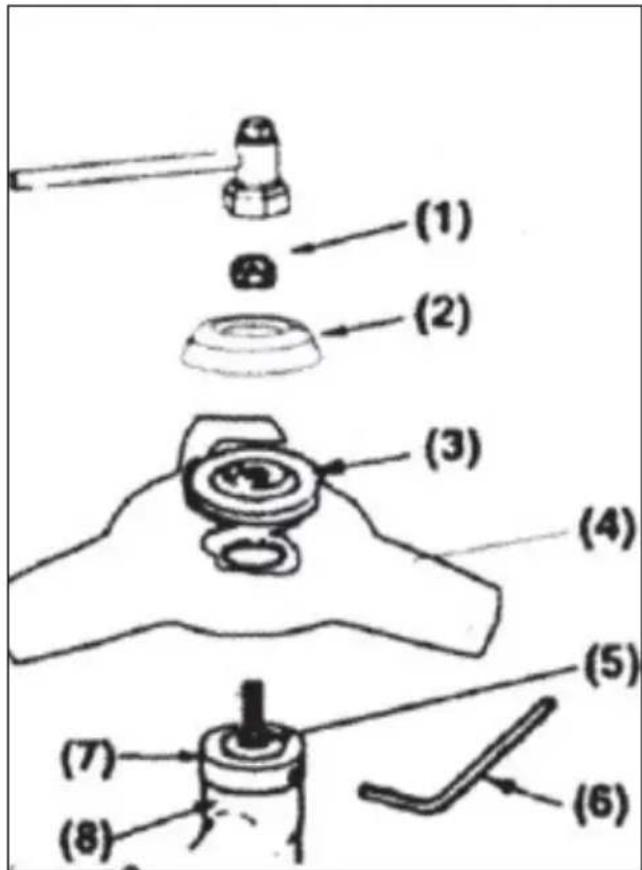

Om klingan önskas monterad görs detta som bilden visar.

1. Mutter vänstergäng
2. Nedre skiva
3. Mellanskiva
4. Klinga
5. Axel
6. Insexnyckel.
7. Övre skiva
8. Koniska kughjulet

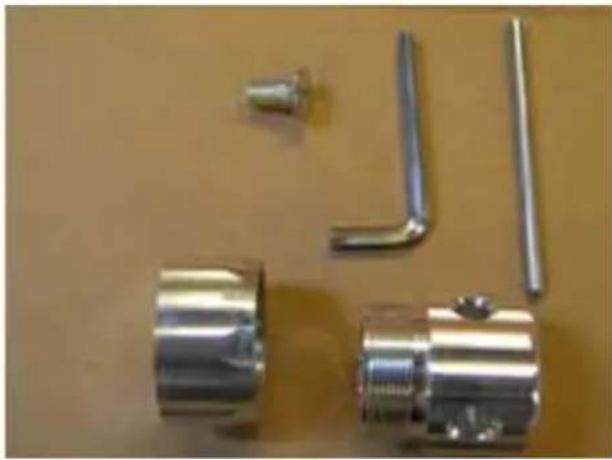

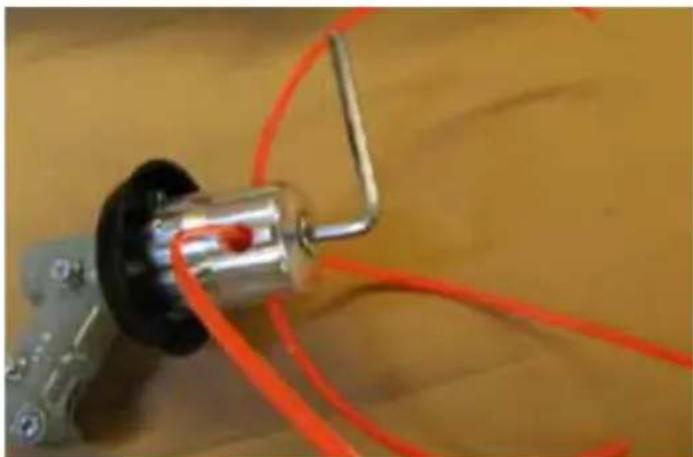

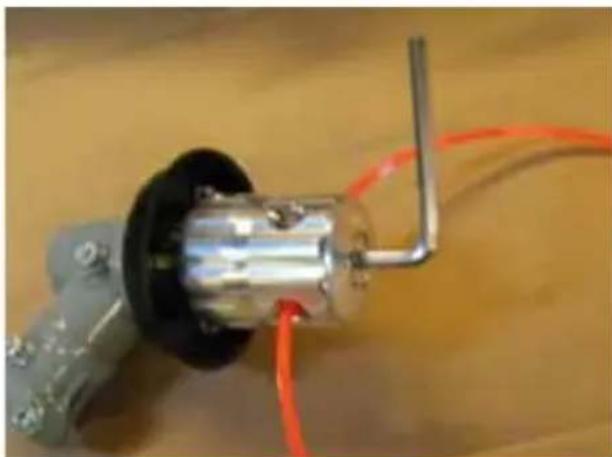

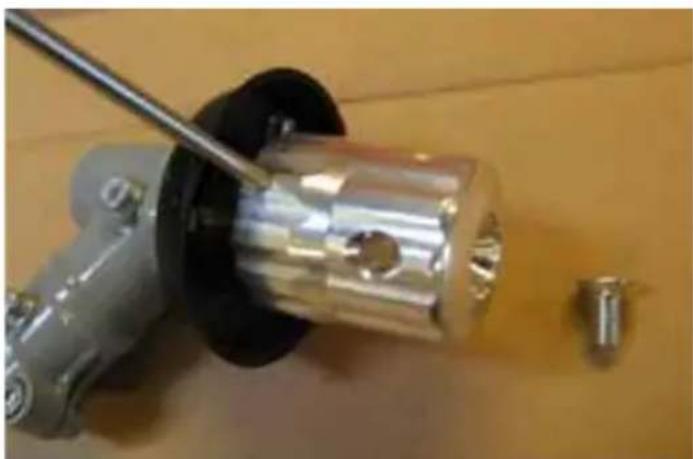

Montering trimmerhuvud

Översta delen spänns fast – vänstergång

Nederste del monteras - vänstergång

En eller två trådar (ca. 40cm) mon- teras

Spänns fast med unbrakobult

Start

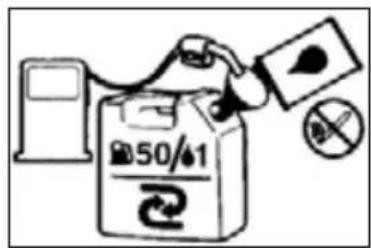

Fyll tanken med bensin blandad med 2% 2-taktsolja.

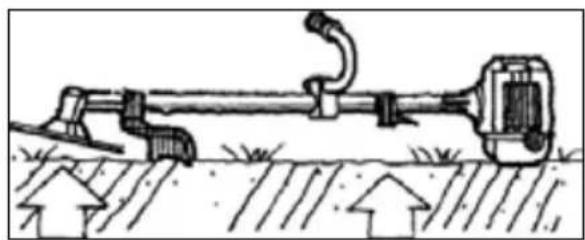

Vid start ska maskinen stå på en plan yta. Skärutrustningen får inte vara i kontakt med marken, då den börjar rotera när maskinen startar. Avlägsna även omkringliggande objekt.

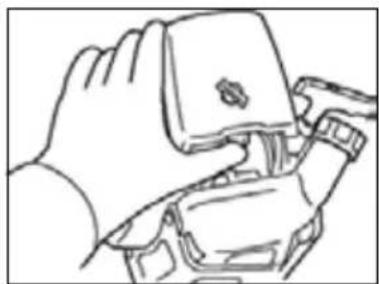

Tryck på bränslepumpen (primer) ett antal gånger innan start tills du ser bensin i den genomskinliga slangen.

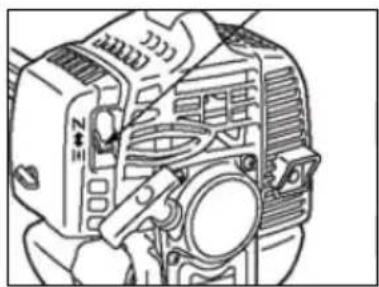

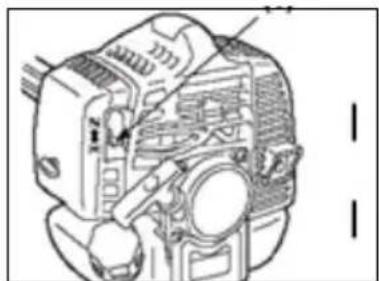

Ställ chocken till aktiverat läge.

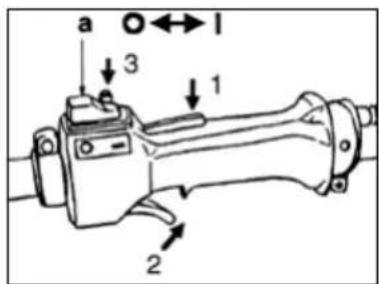

Ställ stoppknappen (a) i position "I". Ställ gashandtaget till position start (halvgas). Säkerhetsreglage (1) aktiveras så att gasknapp (2) kan tryckas upp och låsas vid halv gas med låsreg- lage (3).

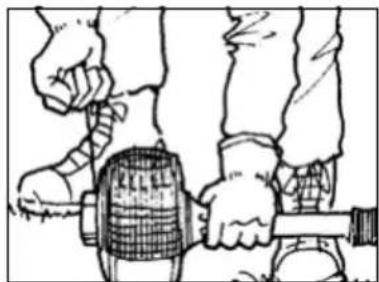

Dra ett snabbt ryck i startsnöret tills motorn startar och håll samtidigt fast maskinen.

När motorn tänder till flyttas choken till läge Öppet. Låt maskinen bli varm ett par minuter innan den används.

För att stanna maskinen ställs stoppknappen på "O". Låt maskinen gå på tomgång ett par minuter innan den stängs av.

Bruksanvisning häcksax

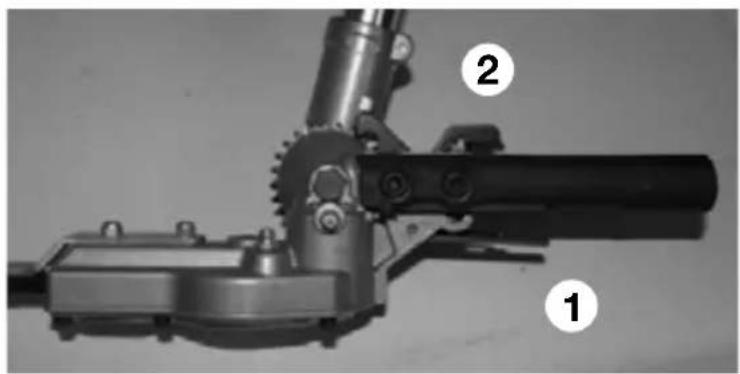

Justera vinkeln på klippaggregatet genom att aktivera spärrhake (1) och handtag (2). Det finns flera inställningsmöjligheter som ger den bästa arbetsställningen för olika arbetsuppgifter. Se bilder nedan med exempel.

Svärdet smörjs med jämna mellanrum med en tunn olja. Sprayolja av god kvalitet rekommenderas.

Bruksanvisning toppsåg

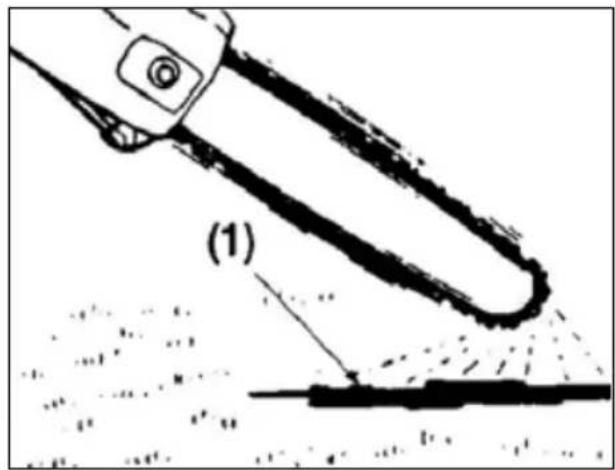

Kontrollera kedjesmörjningen genom att se om oljan sprider sig mot en ljus bakgrund, som figuren visar.

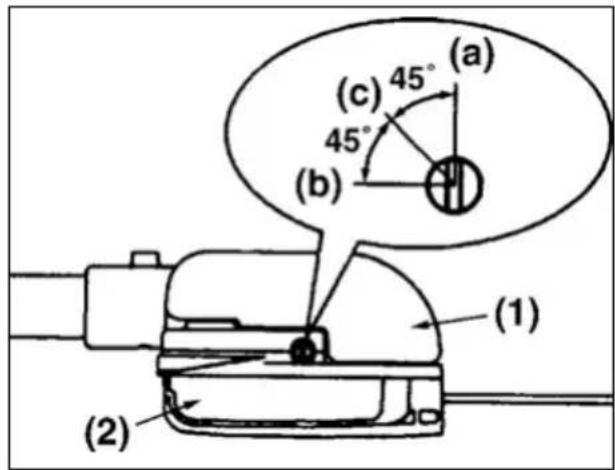

Kedjesmörjningens justeringsskruv ska tryckas in innan den kan rotera. Om du inte trycker in skruven först kan du skada både pump och skruv.

(a) Medurs - smörjningen minskar.
(b) Moturs – smörjningen ökar.
(c) I mitten.

Bruksanvisning röjsåg

Klinga

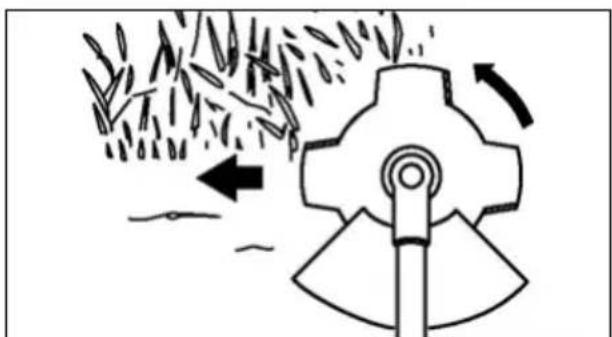

Använd den främre, vänstra sidan att klippa med.

För klingan från höger till vänster med klingan svagt lutande mot vänster.

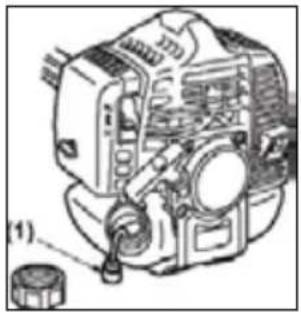

Var försiktig vid tankning. Undvik att få smuts i tanken. Kontrollera regelbundet bensinfiltret (1) och rengör vid behov. Filtret trycks ut genom påfyllnaden med krok som är gjord av ståltråd.

Håll kylribborna på motorn rena och fria från smuts.

Se till att luftintaget till motorn inte täpps igen.

Rensa luftfiltret (2) efter var 10:e timmes användning. Skumfiltret blåses rent med tryckluft.

Rensa tändstiftet med en stålborste efter var 10:e timmes användning.

Kontrollera samtidigt att avståndet till elektroden på tändstiftet är mellan 0,6 och 0,7 mm.

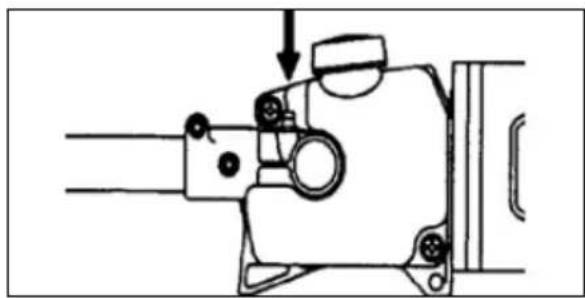

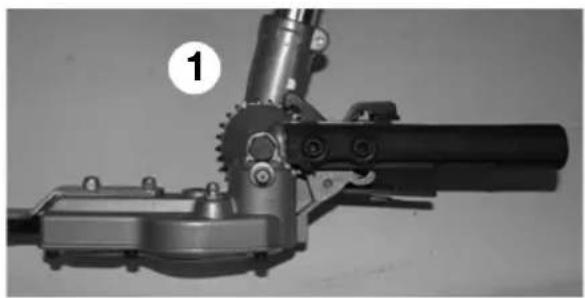

Smörj de två smörjnipplar (1) med ett enkelt tryck med fett efter var 15 timmes användning. Efter användning smörjs klippaggregatet med ett tunt lager syrefri olja.

Smörj det koniska kugghjulet med ett enkelt tryck med fett efter var 20:e timmes användning.

Smörj smörjnippeln (1) med ett enkelt tryck med fett efter var 15:e timmes användning.

Montera av svärdet och kontrollera att smörjhålet (1) inte är igensatt.

Ta bort sågspån från sågkedjan (1) och från smörjhålet (2).

Det är mycket viktigt att alltid hålla kedjan skarp för att göra arbetet lättare och säkrare. Spänn inte kedjan för hårt då det kan omöjliggöra klingans rotation.

Innan du ställer undan maskinen för förvaring ska du tömma bensintanken och låta motorn gå tills den har kört slut på all resterande bensin i bensintanken och förgasaren. Förvara maskinen inomhus och vidta nödvändiga åtgärder mot rostangrepp.

Teknisk data

Motor: 43 cc luftkyld 2 takt

Max. prestanda: 1,65 kw / 6500 rpm/min

Kraftöverföring:	Automatisk	centrifugalkoppling
Förgasare:	Membran
Tändning:	Kontaktlös	elektronisk
Start:	Rekylstart
Bränsle:	Bensin	95	okt
	-	blandat	med 2%

2-takts olja: Delsyntetisk eller syntetisk

Bränsletank, volym: 1,2 liter

Vikt med redskap: 6,5 kg
