BRUKSANVISNING ABW300GME Berkel
Tillverkare: Avery Berkel
TYP: Skärmaskin ABW 300 GME & ABW 300 ESM
Motsvarar kraven av följande EG-direktiv
Mikael Lydén/ Försäljningsansvarig
Mikael Lyden
ABW Equipment AB / Berkel - Fågelviksvägen 18-20 145 53 NORSBORG
Säkerhetsdetaljer
Överensstämmer med bestämmelser.
Maskinens konstruktion överensstämmer med EG-Direktiven och uppfyller EG,s krav på CE-märkning.
El-säkerhet
Maskinen startar ej automatiskt efter strömavbrott (nollspänningsbrytare).
Säker hetsskydd.
Säkerhetsskydd får ej avlägsnas eller modifieras.
Spänning
Kontrollera på maskinens typskylt att maskinen är avsedd för i fastigheten förekommande strömart.
Ljudnivå
Maskinens ljudnivå är mycket låg (under 70 dbA)
Observera
För egen säkerhet och för att undvika problem med maskinen; instruera regelbundet all personal om säkerhetsföreskrifterna och förvara denna handbok i närheten av maskinen
Användare
Endast utbildad personal får använda maskinen. Installationen skall göras av leverantören eller annan lämplig person. Eventuella driftstörningar skall åtgärdas av en utbildad servicetekniker
Utbildad personal
Försäkra dig om att icke-utbildade personer och speciellt barn, ej använder maskinen
Skivning
Arbeta alltid i följande ordning:
- vrid skivinställningsratten helt till 0.
- lägg produkten på matarbordet.
- kläm fast produkten med bithållaren.
- ställ in skivtjockleken.
- slå på strömbrytaren.
- för bordet mjukt och långsamt fram och tillbaka.
- slå alltid från strömbrytaren efter avslutad skivning.
- vrid skivinställningsratten till 0.

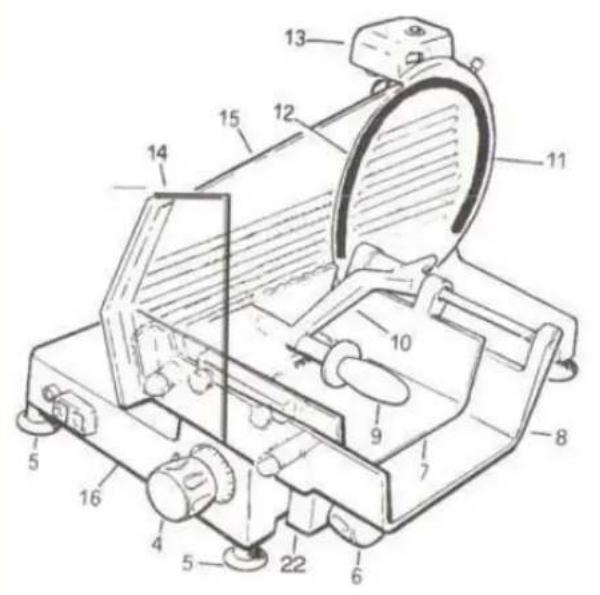

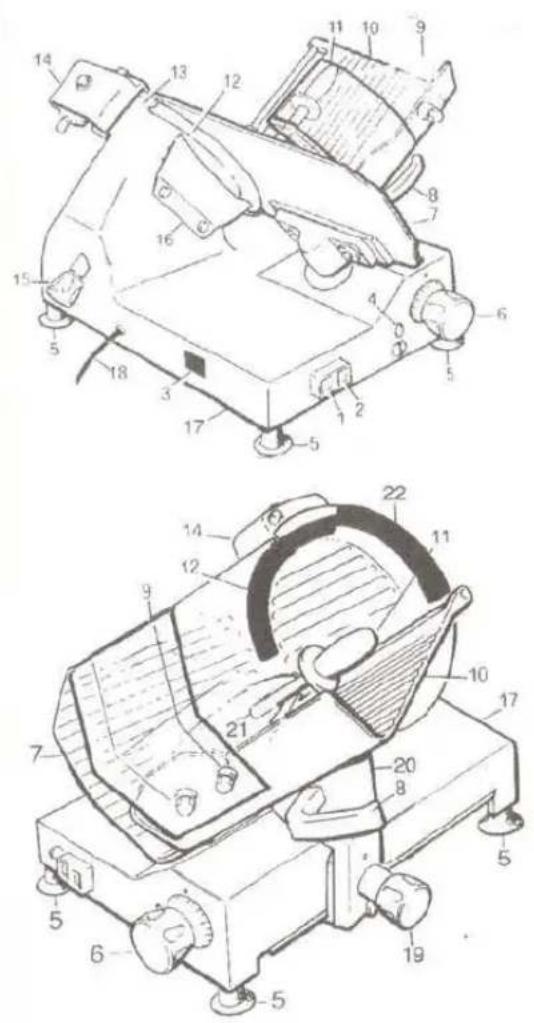

- Stopp knapp (RÖD)
- Start knapp (GRÖN)
- Identifikationsplåt
- Skivinställningsratt
- Fot
- Låsvrede för matarbord
- Innerbord
-
Bord
-
Handtag
- Bithållare
- Klingskydd
- Klinga
- Slipapparat
- Plexiglasskydd
- Tjockleksplåt
- Maskinchassi
- Klingskyddsskruv
- Avvisare
- Stödkant
- Strömkabel
- Påfyllning av olja
- Stöd för bordet
- Klingskydd
- Stopp knapp (RÖD)
- Start knapp (GRÖN)
- Identifikationsplåt
- Påfyllning av olja
- Fot
- Tjockleksratt
- Tjockleksplåt
- Handtag
- Fästmutter
- Bord
- Handtag
- Klinga
- Klingskydd
- Slipapparat
- Klingskyddsskruv
- Avvisare
- Maskinchassi
- Strömkabel
- Låsvrede för matarbord
- Stöd för bordet
- Bithållare
- Klingskydd
Installation
Fig.3

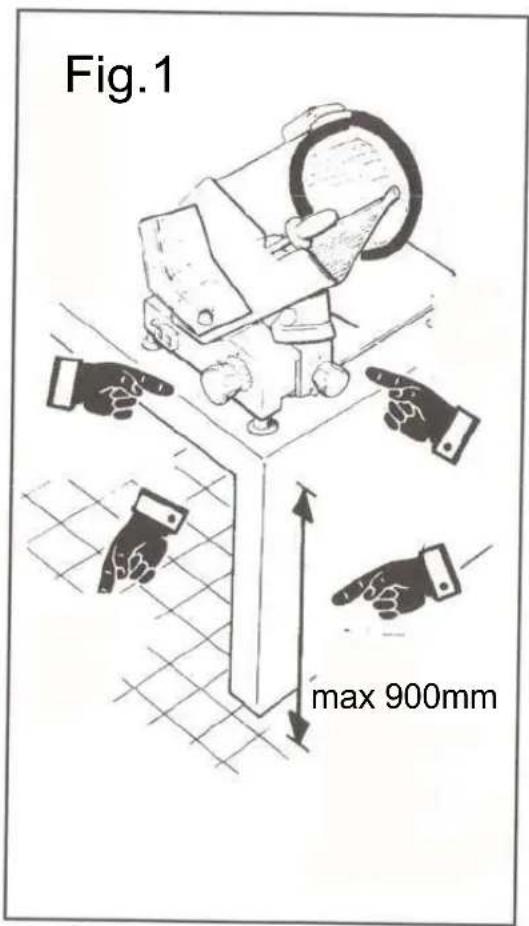

Fig. 1
Placera maskinen på ett vågrätt och torrt underlag max 900mm från golvet.
Fig. 2
Reglera tjockleken på skivorna med tjockleksratten.
Fig. 3
- Startknapp (GRÖN).
- Stoppknapp (RÖD).
- Indikerar att maskinen fungerar på ett korrekt sätt.
Användarinstruktion

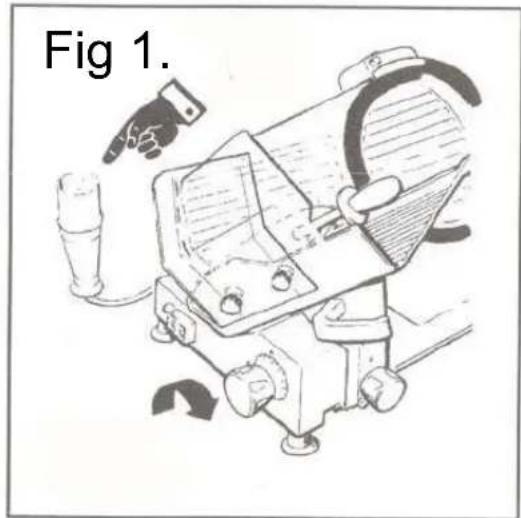

Fig 1. Kontrollera att tjockleksratten är i "0" (noll) läget. Drag sedan bordet mot dig så långt det går. Lyft bithållaren uppåt och bakåt så långt det går.

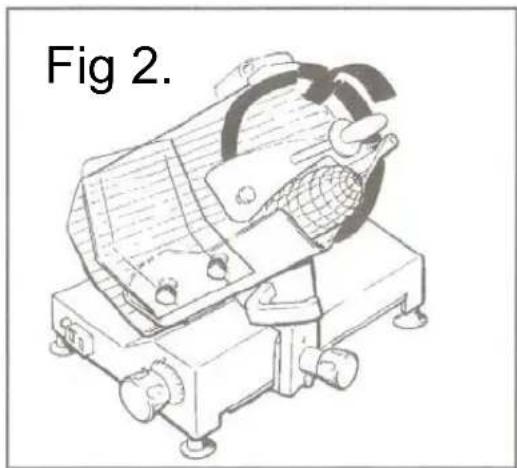

Fig 2. Placera den bit som ska skivas på bordet och fäll ned bithållaren så att denna läser fast biten.

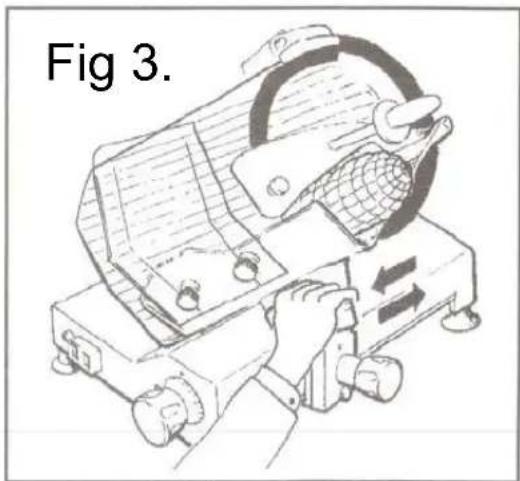

Fig 3. Ställ in den önskade tjockleken på skivorna. Starta maskinen med den gröna knappen. Fatta tag i handtaget på bordet och för det fram och tillbaka.
Maskinen bör rengöras varje dag vid användning. Då maskinen ej har används under en längre period bör den rengöras innan den används igen.

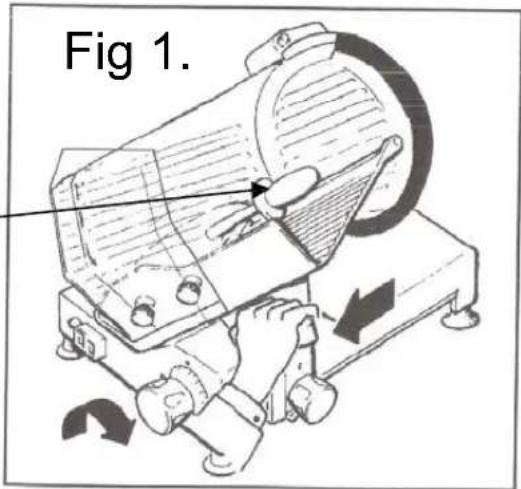

Fig 1.
Börja med att dra ut kontakten så att maskinen blir strömlös.
Vrid tjockleksratten till "0" (noll).

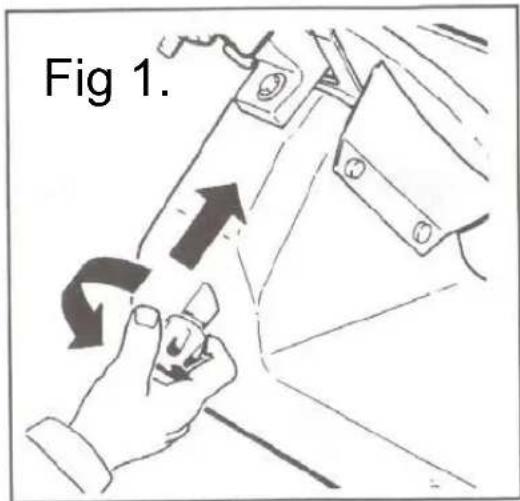

Lossa på skruven som håller bordet (moturs) tills den är lös.
Drag bordet mot dig tills ett klick ljud hörs
Fig 3.

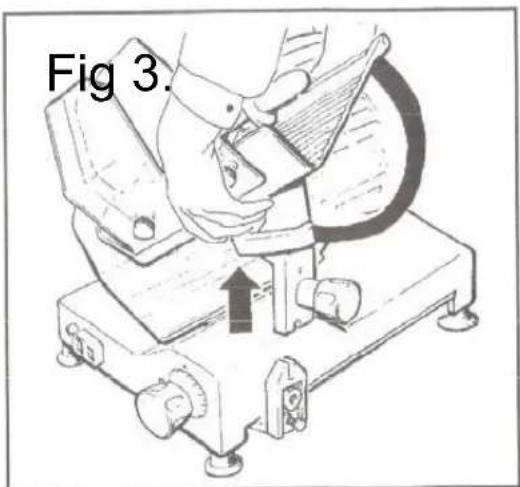

För att lossa bordet lyft det rakt upp
Fig 1.
För att demontera klingskyddet lossa skruven som håller skyddet på plats.
Fig 2.

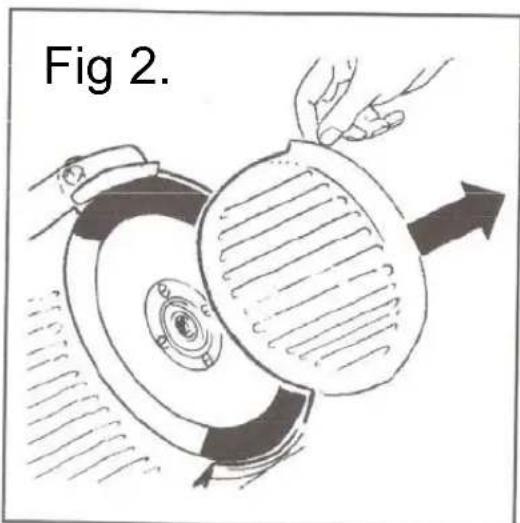

Tag ut klingskyddsskruven och tag loss klingskyddet för att frilägga klingan.
Fig 3.

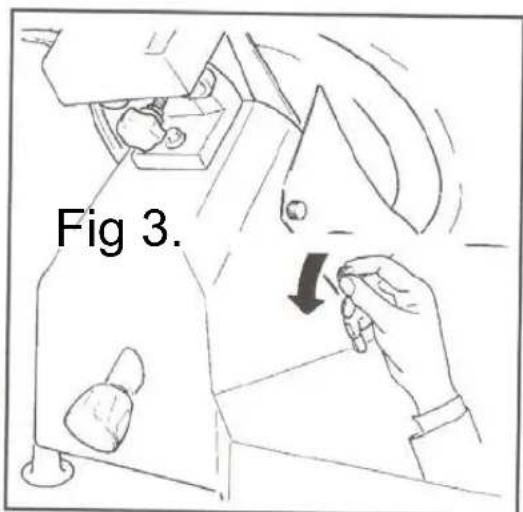

Lossa skruvarna som håller avvisaren på plats och tag bort avvisaren.
Fig 1.

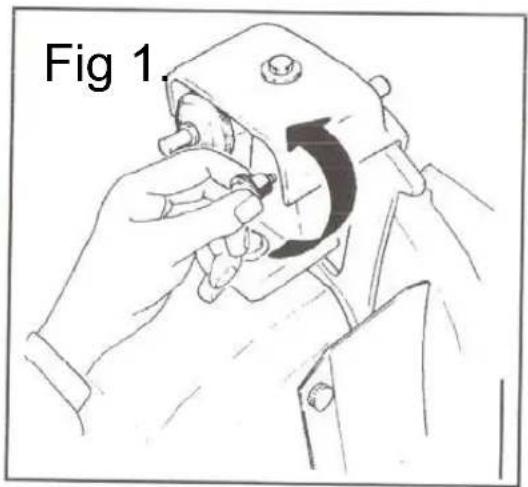

För att lossa och ta bort slipapparaten lossa på skruven (ca 10 varv) som sitter på sidan av slipapparaten

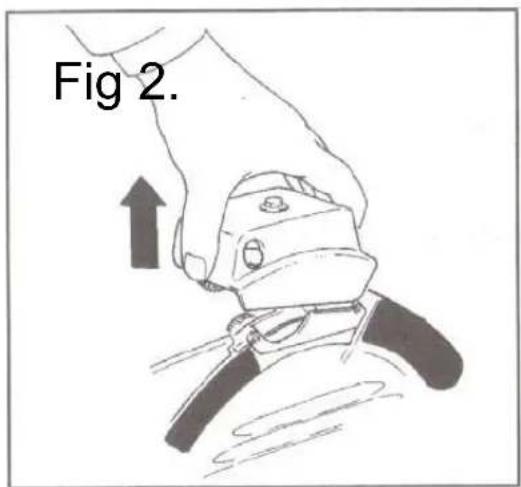

Fig 2.
Lyft slipapparaten rakt upp.
Fig 3.

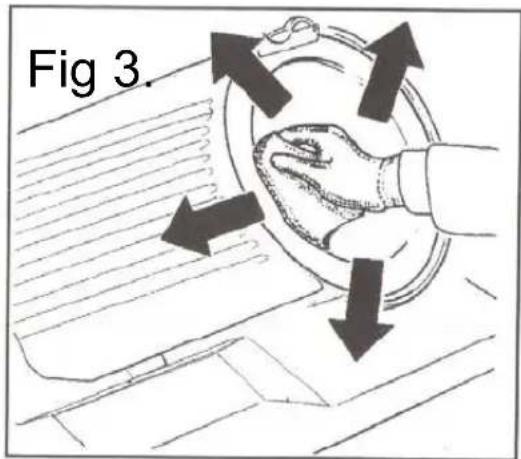

Rengör klingan med en trasa eller diskborste.
Arbeta från centrum och utåt.
Använd diskmedel och varmt vatten.
Överspola inte maskinen med vatten.
Fig 1.

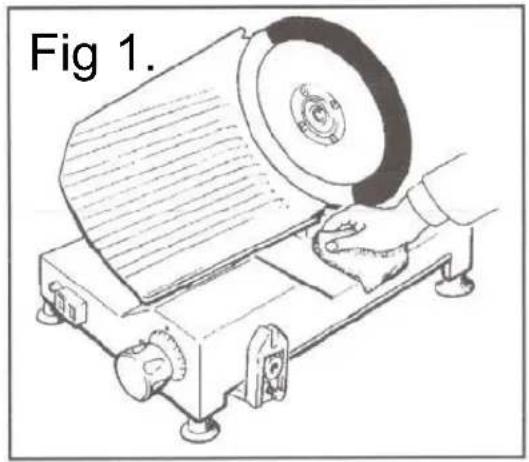

Rengör mellan klingan och klingskyddsringen med en trasa. Se den svarta markeringen. Använd varmt vatten och diskmedel.

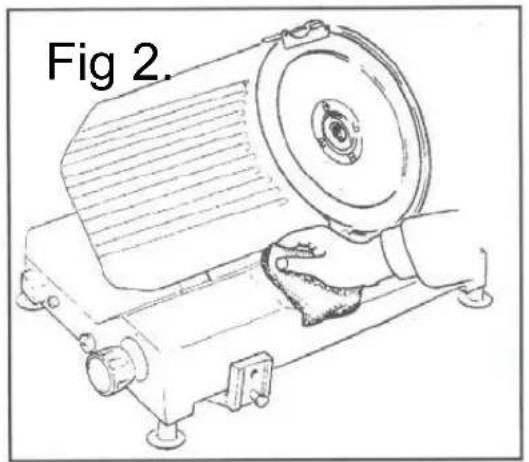

Rengör maskinens chassi med en trasa eller diskborste.
Använd varmt vatten och diskmedel.

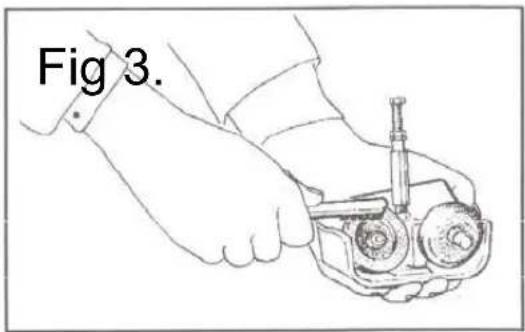

Rengör sliptrissorna med en stålborste.
Slipning av klinga

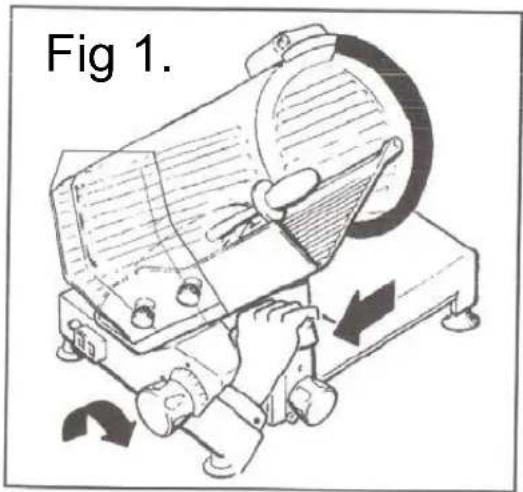

Fig 1.
Ställ tjockleksratten i "0" (noll) och drag bordet mot dig så långt det går.
Fig 2.
Lossa på skruven som håller slipapparaten på plats.
Fig 1.

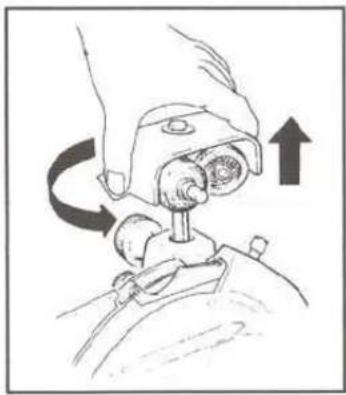

Lyft upp slipapparaten och vrid den 180°.
Fig 2.

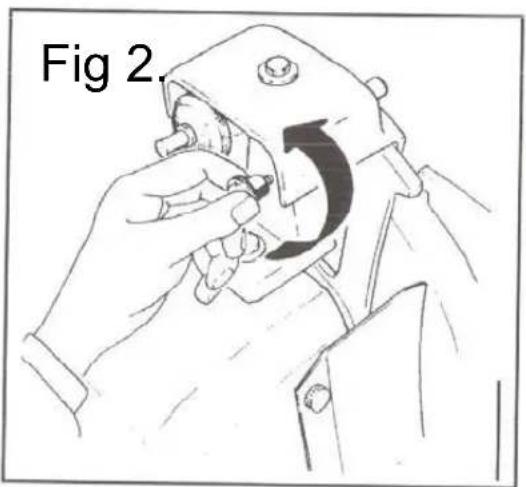

Skruva fast slipapparaten.
Fig 3.
Starta maskinen med den gröna knappen.
Fig 1.
Slipa klingan genom att trycka in knappen för sliptrissan och knappen för gradtrissan.
Smörjning av maskinen
För att hålla maskinen i gott skick och skivningen enkel bör maskinen smörjas med jämna mellanrum.
Fig 1.

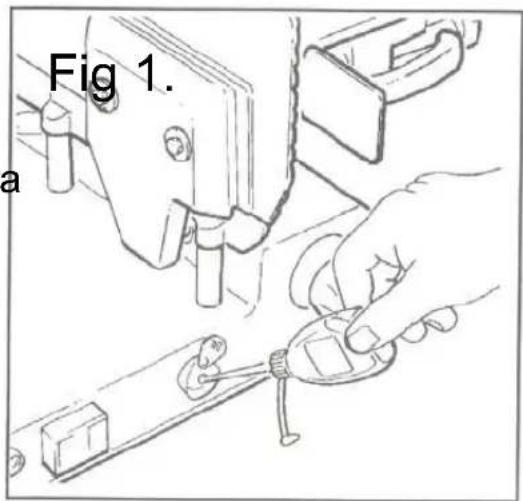

För att hålla bordets axel i trim fyll på några droppar olja i oljedepån och för bordet fram och tillbaka några gånger.

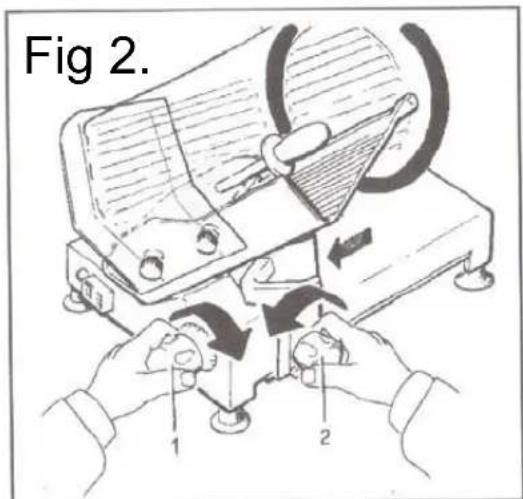

Fig 2.

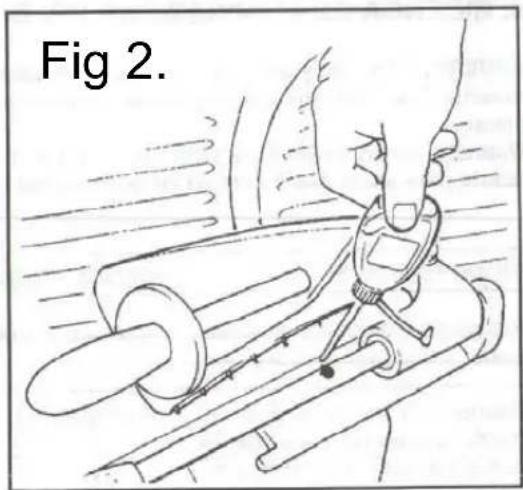

Droppa några droppar olja på bithållarens axel och för bithållaren fram och tillbaka några gånger.
TARGHE IDENTIFICAZIONE COSTRUTTORE, MACCHINA, DATI TECNICI E MARCATURA CEE.
-
Demontera matarbord samt klingskydd. Handdiska delarna, ej maskindisk.
-
Använd en ren fuktad torkduk med diskmedel. Rengör maskinen uppifrån och arbeta nedåt.
-
Använd även rengöringsborste eller flaskborste runt klingan.
-
Därefter, när maskinen är väl rengjord skall man spraya Berkels desinfektionssprit YtDes70 över maskinen.
Låt lufttorka till nästa dag. Ingen avtorkning krävs!
MASKINEN FÅR EJ ÖVERSPOLAS MED VATTEN
Ring Berkel Reservdelar för lämpliga rengöringstillbehör 08-53470160
Rengöringskit (torkdukar, rengöringsborstar m.m.) art.nr: 4601-0112
YtDes70% Etanol Sprayflaska art.nr: 81002
Livsmedelsgodkänd sprayolja art.nr: 80664
