BRUKSANVISNING KXT-221 MaxCom

• Belyst blå skärm
• Högtalare
• Telefonbok – upp till 55 nummer
• möjlighet att spara ett nummer med 16 siffror
• -möjlighet att spara ett namn med 16 siffror
• Minne för 116 inkommande samtal
• Minne för 16 utgående samtal
• Möjlighet att använda 12 nummer till snabbval
• Funktion „Stör inte“
• Menu i 6 språk
• 5 kontrastnivåer på skärmen
  • 8 ringmelodier
• 3 nivåer på ljudstyrka och högtalare
• Visning av samtalstid
• Funktion FLASH – 100 ms
• Tonval
  • Redial, Autoredial
• Funktion BABY CALL
• Funktion Musik on HOLD

- Nummeridentifiering i FSK och DTMF system/ funktion CLIP/

2 TELEFONBESKRIVNING

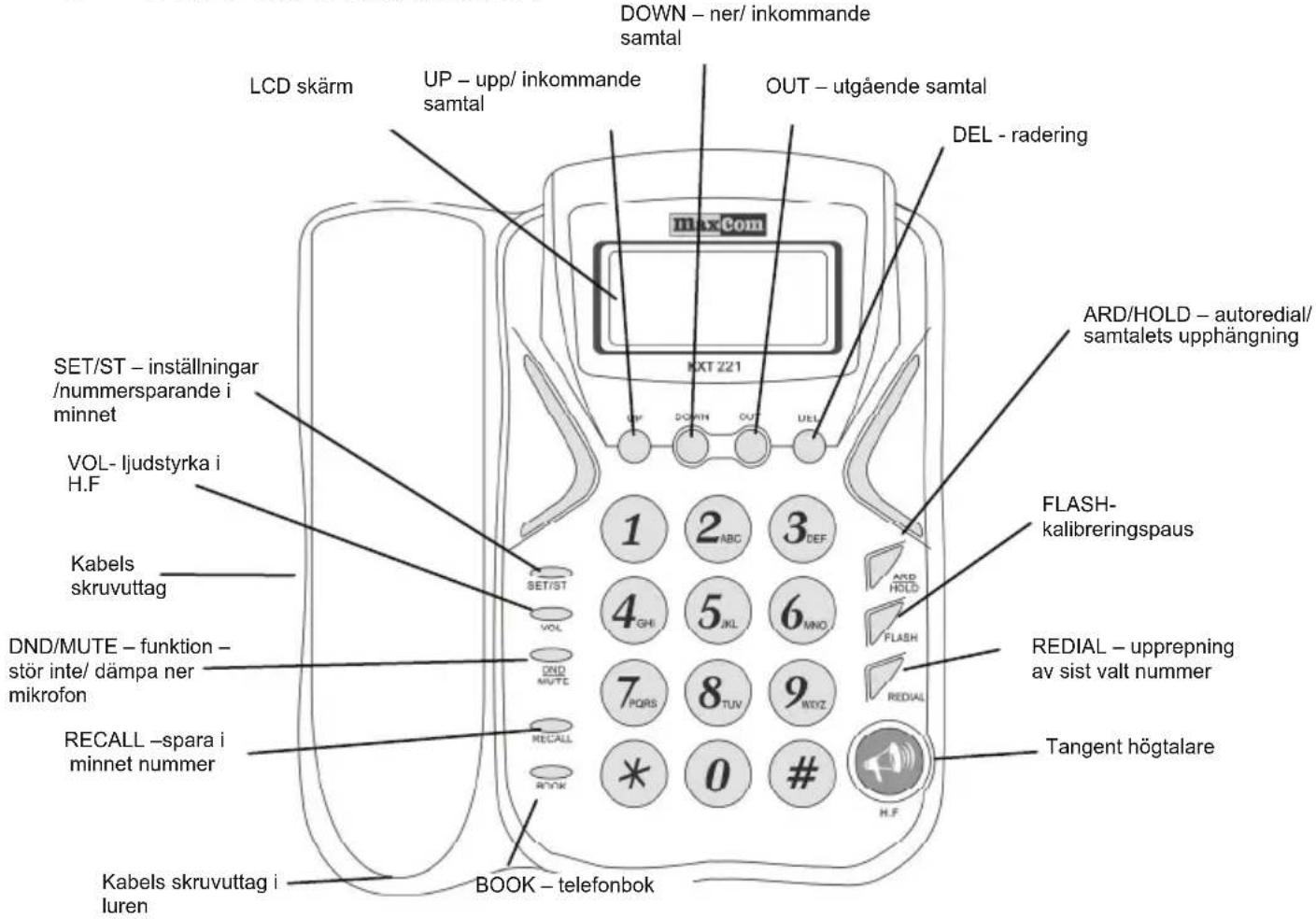

Ritning. 1 Telefonbeskrivning

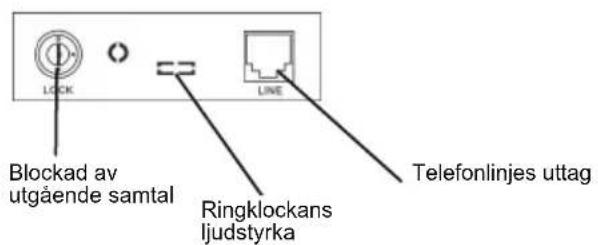

Ritning. 2 Telefonbeskrivning (baksidan av telefonen)

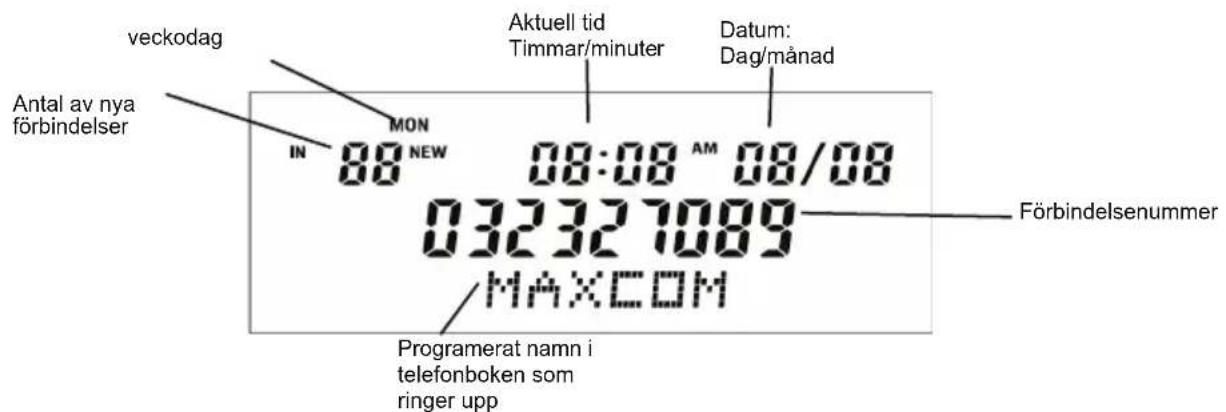

Ritning 3 Skärmens beskrivning

3 APPARATENS IGÅNGSÄTTNING

3.1 IGÄNGSÄTTNING AV NUMMERIDENTIFIERING (NUMMERPRESENTATÖR)

För att nummeridentifiering /CLIP funktion/ skall fungera, så måste ni abbonera på denna tjänst hos er telefonoperatör.

3.2 INSTALLATION

4 ANSLUT TELEFONEN

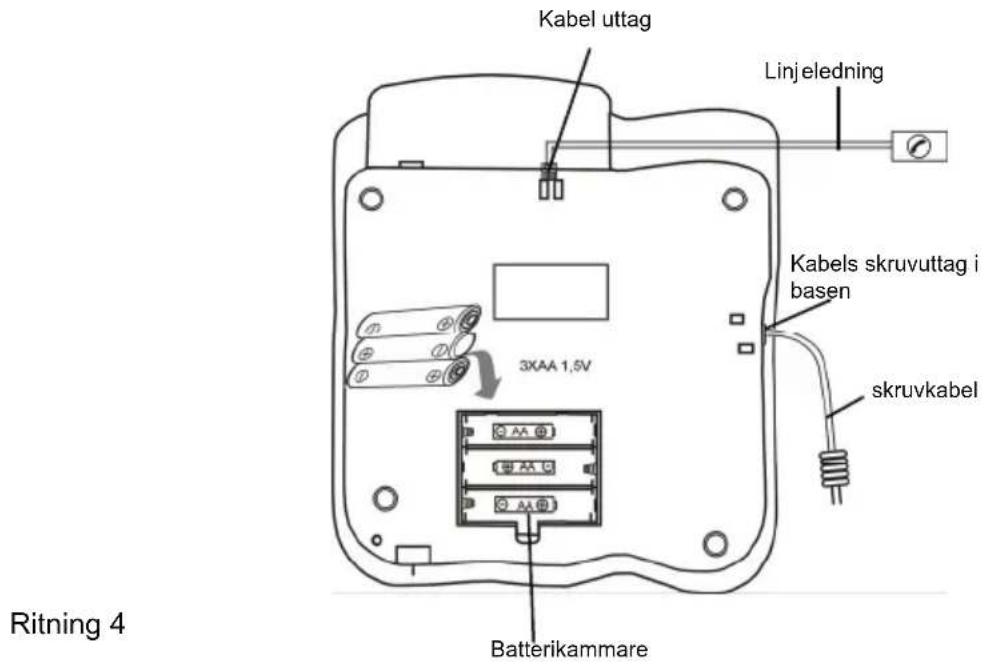

• Öppna batterilocket på telefonens undersida (se bild nedan).
• Stoppa in tre stycken batterier av typen LR6 (storlek AA) i batterifacket. Var noga med att orientera dem rätt. Stäng batterilocket.
• Anslut spiralkabeln till luren och på sidan av telefonen.
• Anslut telekabeln på telefonens baksida och andra änden i telejacket.
• Observera: Batterierna är nödvändiga för att flera av telefonens funktioner skall fungera. Vi rekommenderar alkaline-batterier.
• Observera: För att nummerpresentationen skall fungera måste du abonnera på denna tjänst hos din telefonoperatör.

5 GRUNDLÄGGANDE TELEFONFUNKTIONER

5.1 SAMTALSHANTERING

Ring upp:

1) med upplyft lur
2) med högtalare – efter att ha tryckt på en knapp [H.F]

5.2 R-KNAPP

„FLASH“ = R-knapp

Denna knapp nödvändig för användande av Telias teletjänster som t.ex. parkera samtal, trepartssamtal m.m.

Detaljerad information kan ni få från er telefon operatör.

6 APPARATINSTÄLLNINGAR

6.1. SPRÄKINSTÄLLNING

Tryck på knappen [SET/ST] och [UP], på skärmen visas „SELECT LENGUAGE”. Tryck på [SET/ST] igen och med knapparna [UP] och [DOWN] väljer ni önskat språk. Förvalt språk är engelska.

Denna funktion används inte i Sverige.

6.3. PREFIXINSTÄLLNING

Denna funktion används inte i Sverige.

6.4. DATUM- OCH TIDSINSTÄLLNING

Tryck på knappen [SET/ST] sedan på [UP] fyra gånger, på skärmen visas „DATE/TIME”. Tryck [SET/ST] igen och med knapparna [UP] och [DOWN] ställ in år och bekräfta med [SET/ST]. Gör likadant när ni ställer in minuter.

6.5. KONTRASTINSTÄLLNING

Tryck på knappen [SET/ST] sedan på [UP] fem gånger, på skärmen visas „KONTRAST ADJUST”. Tryck [SET/ST] igen och med knapparna [UP] och [DOWN] väljer ni önskad kontrastnivå från 1 till 5.

6.6. FUNKTION „BABY CALL”

En funktion, som t.ex. när vi lämnar småbarn eller äldre personer hemma och det är viktigt att vi snabbt får kontakt med dem.

Efter att ha tryckt på en valfri knapp aktiveras en automatisk förbindelse med ett programmerat nummer.

Tryck på knappen [SET/ST] sedan på [UP] sex gånger, på skärmen visas „BABY CALL”. Tryck [SET/ST] igen, på skärmen visas „BABY CALL OFF”. Med hjälp av knapparna [UP] eller [DOWN] ändrar ni det till „ON” bekräfta med [SET/ST]. Välj ett Baby Call nummer och tryck sedan [SET/ST].

Om Baby Call numret redan är infört, visas ett nytt nummer på skärmen, för att ändra det: radera det med [DEL] och välj ett nytt nummer.

När Baby Call funktion är inställd och ni trycker på valfri knapp (utom [SET/ST]) på telefonen så kommer den att ringa upp Baby Call numret som ni har valt.

För att inaktivera denna funktion, måste ni ställa in „BABY CALL OFF“ på telefonen.

6.7. RINGMELODI

Tryck på knappen [SET/ST] sedan på [UP] sju gånger, på skärmen visas „RING MELODY”. Tryck [SET/ST] „RING MELODY 1” visas på skärmen, med knapparna [UP] och [DOWN] välj önskad melodi från 1 till 8.

7. „CALLER ID” – NUMMERPRESENTATION (IDENTIFIERING AV INKOMMANDE SAMTAL)

Telefonen har nummerpresentatör som visar inkommande telefonnummer.

För att nummerpresentatationen skall fungera så måste du abonnera på denna funktion hos din teleoperatör.

Om följande visas på skärmen betyder det följande:

• “—P—” Skyddat nummer
• ”—O—” Signalen är för svag för att kunna visa numret
• “—E—” Fel på signalen.
• "ALL" Visar alla nummer som har ringt in
  • "ATT" Samma nummer har ringt flera gånger
  • "NEW" Nytt nummer har ringt

7.1. KONTROLLERA INKOMMANDE SAMTAL

För att läsa igenom inkommande samtalsregister, tryck på [UP] eller [DOWN]. Vid varje numer visas information om en förbindelse. När du håller [UP] eller [DOWN] intryckt så kan du bläddra igenom registret snabbare. För att radera ett visat nummer, tryckt på [DEL]. Om du vill radera alla inkommande nummer, tryck på [DEL] och håll den intryckt i 2 sekunder.

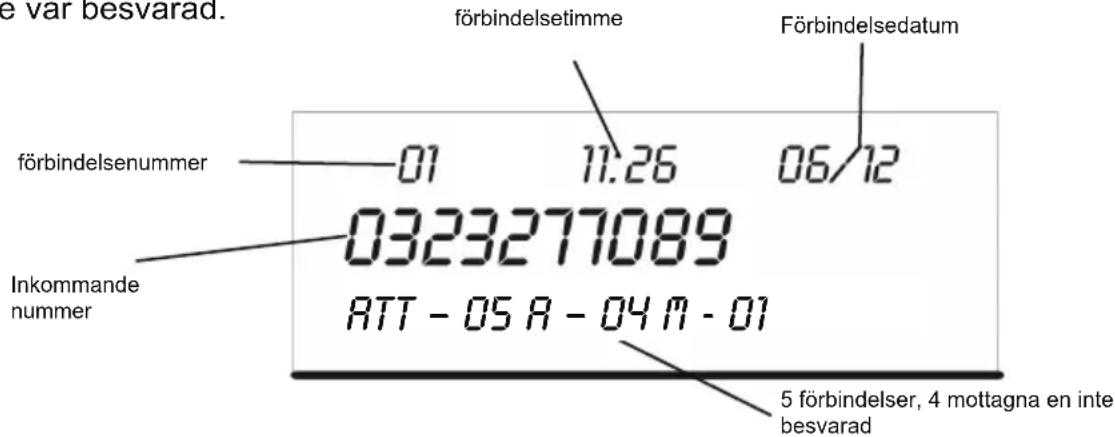

Ett meddelande på skärmen informerar oss hur många förbindelser man har mottagit och hur många som inte var besvarade. T.ex: ATT-O5 A-04 M-01, betyder att det var fem förbindelser från samma nummer, 4 besvarade och en som inte var besvarad. förbindelsetimme Förbindelsedatum

Ritning 5. Skärmbeskrivning som visar inkommande nummer

Observera: Om nummeridentifiering inte är aktiverad, eller om register av inkommande samtal är tomt, visas texten „END OF LIST”

7.2. RINGA TILLBAKA PÅ INKOMMANDE NUMMER

Tryck på [REDIAL], telefon ringer automatiskt upp numret som visas på skärmen.

7.3. BLÄDDRA IGENOM SLAGNA NUMMER

Med tangenten [OUT], kan ni bläddra igenom sist slagna telefonnummer. Ungefärlig samtalstid visas på skärmen. Apparaten sparar upp till 16 utgående nummer.

Observera: När ni bläddrar igenom de slagna numrerna och lyfter på luren så kommer telefonen automatiskt att ringa upp det numret.

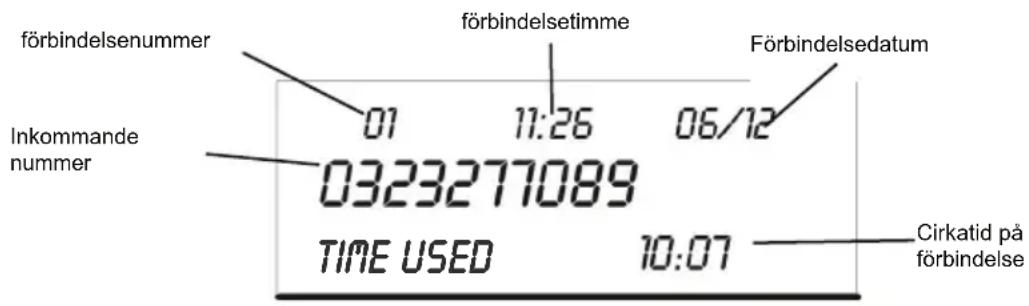

Ritning.6 Skärmbeskrivning som visar utgående nummer

7.4. NUMMERKOPIERING FRÅN SAMTALSREGISTRET TILL TELEFONBOKEN

Välj ett telefonnummer från inkommande samtalsregister, tryck på [SET/ST], på skärmen visas „STORE” tryck [BOOK], ett valt nummer dyker upp med blinkande markör, editera numret och bekräfta genom att trycka på [SET/ST]. Skriv in ett namn och bekräfta genom att trycka på [SET/ST] igen.

8. EXTRA FUNKTIONER

8.1. RESETA TELEFONEN

För att reseta telefonen, ta ut batterierna och sätt in dem igen efter 10 minuter.

8.2. TELEFONBOK

För att skriva in ett nummer, kan man använda maximalt 16 siffror och till namn maximalt 16 tecken.

8.2.1. Programera in namn och nummer i telefonboken

Med luren på, tryck [SET/ST], därefter på [UP] knappen åtta gånger, På skärmen visas „PHONEBOOK INPUT”.

Tryck på [SET/UP], „INPUT NUMBER” visas. Skriv in ett nummer och bekräfta genom att trycka på [SET/UP]. (Numret kan maximalt innehålla 16 tecken). Efter att ha skrivit in numret, skriv in namnet med hjälp av nummertangenterna (se tabell nedan).

Om du skriver in fel bokstav, använd [DEL] tangenten för att korrigera.

När ni är klara, bekräfta med [SET/ST] och skriv in nästa namn och nummer, när ni är klara, tryck på [SET/ST] två gånger eller lägg på luren.

Teckentabell

Tangent	1x	2x	3x	4x
1	Mellanslag
2	A	B	C
3	D	E	F
4	G	H	I
5	J	K	L
6	M	N	O
7	P	Q	R	S
8	T	U	V
9	W	X	Y	Z
0	Mellanslag

8.2.2. Leta upp ett inprogramerat namn med nummer samt radera i telefonboken

Med luren på, tryck [SET/ST], därefter på [UP] nio gånger. På skärmen visas „PHONEBOOK EDIT”. Tryck [SET/ST] igen, på skärmen visas en text „IMPUT PREFIX”, ni kan trycka in första bokstaven i det lagrade namnet eller bläddra med [UP] eller [DOWN] tangenterna. För att korrigera numret eller namnet, använd [DEL], för att bekräfta använd [SET/ST], för att gå ur, lägg på luren eller tryck [SET/ST] två gånger.

8.2.3. Ringa från telefonboken

Med luren på, tryck [BOOK] „IMPUT PRFIX” visas på skärmen, ange den första bokstaven eller bläddra med [UP] eller [DOWN] tills ni hittar namnet med numret som ni vill ringa upp. Tryck H.F., eller lyft luren. Numret rings upp.

8.3. STÄNGA AV RINGSIGNALEN – FUNKTION – STÖR INTE

Denna funktion låter er stänga av ringsignalen under en bestämd tidsgräns.

Lägg på luren, tryck [DND/MUTE] två gånger, på skärmen blinkar „00-00 00-00” ocn en text „FILTER START” visas.

Med hjälp av [UP/DOWN] tangenterna ställer ni in timme och minuter (efter inställningen visas texten „FILTER STOP”). Bekräfta med [SET/ST].

Ca: 15 sekunder efter det ni är klara så kommer den inställda tiden att blinka.

På skärmen visas „FILTER”.

Om du vill slå på/av denna funktion, tryck på en tangenten [DND/MUTE].

8.4. SEKRETESSKNAPP MED MUSIK "HOLD" FUNKTION

Denna funktion är bra t.ex. när man under ett samtal vill säga något som personen i andra ändan ej skall höra, personen i andra luren samt ni hör då musik och ej det som ni säger (sekretessfunktion).

Tryck [ARD/HOLD] under ett samtal, personen hör då musik i luren.

Tryck [ARD/HOLD] eller [HF] igen för att tala med personen igen.

8.5.2-VÄGS HÖGTALARE

Bra om ni vill slippa hålla i telefonluren när ni väntar i kö etc. När sedan personen i andra ändan svarar så är det bara att lyfta luren och tala eller prata nära telefonen utan att behöva prata i luren.

Ni kan justera ljudet med [VOL] tangenten.

Observera: Ni måste ha batterierna installerade för att denna funktion skall fungera bra.

Observera: För bästa ljudkvalite skall ni prata nära telefonen, är ni inte nöjda med ljudkvaliten så lyfter ni luren och pratar i den.

8.6. SAMTALSSPÄRR

Telefonen kan spärras för utgående samtal med nyckeln på baksidan av telefonen.

Grön – nummer med pre-fix "0" kan inte slås

Gul – inga nummer kan slås (man kan bara svara i telefonen)

8.7. AUTO REDIAL FUNKTION

Denna funktion är bra om t.ex. numret som ni ringer är upptaget.

• När det är upptaget så tryck på knappen " ARD/HOLD"
• Telefonen kommer var 10 sekund att slå numret tills det går fram.

Telefonen kan programeras med upp till 12 st snabbnummer (0-9, * i #).

För att spara ett nummer: skriv in telefonnumret som ni vill lagra, tryck på [SET/ST] sedan på snabbnumret som ni vill lagra det under.

För att välja ett sparat nummer, tryck på [RECALL] och sedan snappnumret där ni har lagrat telefonnumret.

9 SERVICE

Telefonen är noggrant testad på fabriken före leverans. Läs alltid noga igenom bruksanvisningen innan garantin åberopas.

Om din telefon skulle behöva service, kontakta i första hand inköpsstället.

Apparaten har ett (1) års garanti från försäljningsdagen omfattande material- och fabrikationsfel.

Garantin omfattar inte skador som orsakats genom felaktig skötsel, felaktig användning, åsknedslag, vid utplånad märkskylt eller serienummer, ej heller vid ingrepp i apparaten av annan än av leverantören utsedd serviceverkstad. Garantin täcker ej uppkomna följdfel och kostnader av annat slag.

Observera: Vi har lagt ned mycket arbete på att kontrollera att informationen är korrekt i denna bruksanvisning.

Trots det kan informationen i bruksanvisningen komma att ändras utan föregående varning.

Ondico förbehåller sig rätten till sådana ändringar utan föregående varning.

10 EU FÖRSÄKRAN

Härmed intygar Ondico AB, Datavägen 14A, 436 32 Askim att denna produkt Maxcom KXT221 står i överensstämmelse med väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av Radio- och Teleterminals direktivet R&TTE 1999/EG med följande tillämpade standarder;

LVD: EN60950:2000 (3:rd edition)

EMC: EN55022:1998, EN61000-3-2/-3, EN55024:1998, (EN61000 -4 -2 / -3 / -4/ -5/ -6/ -8/ -11)
