KXT-701 - Telefon MaxCom - Gratis bruksanvisning och manual

BRUKSANVISNING KXT-701 MaxCom

• Nummerpresentatör (CID) för FSK och DTMF
• Minne för ingående- och utgående telefonnummer
  • 4 st snabbminnen
  • R-knapp, Redial (återuppringning)
• Skärm med bakgrundsbelysning
  • Vänthögtalare, VIP funktion
• Olika ringsignaler, alarmfunktion
• Ton/puls omkopplare

Förpackningens innehåll

Förpackningen innehåller:

• Telefonens huvudenhet
• Telefonlur
• Telefonkabel med telefonplugg.
• Spiralsladd för anslutning av luren.

Observera: Batterier medföljer ej.

Innehåll

Egenskaper 2

Förpackningens innehåll 2

Anslut telefonen....4

Beskrivning av skärmen 4

Använda telefonen.... 5

Ändra kontrast på skärmen 5

Ändra datum och tid på skärmen....5

Ringa med telefonen....5

Knappen "DEL" 5

R-knappen (Flash)....6

Nummerpresentatör......6

Bläddra igenom inkommande nummer 6

Ringa upp inkommande nummer....6

Bläddra igenom utgående nummer (slagna nummer)......6

Redial (återuppringning)......7

Funktionen VIP 7

Sekretessknapp med musik "Hold"......7

Vänthögtalare 7

Inställningar....8

Ändra ringsignalen samt ringsignalsvolymen 8

Puls/Ton 8

Direktminnen (4 stycken)......8

Ring upp de programmerade numrerna 8

Ställa in ett lokalt riktnummer "CODE" 9

Funktion "PCODE" 9

Alarm funktion....9

Samtalsspärr 9

Ikon som varnar för lågt batteri 10

Service....11

EU försäkran 11

Anslut telefonen

• Öppna batterilocket på telefonens undersida.
• Stoppa in tre stycken batterier av typen LR6 (storlek AA) i batterifacket. Var noga med att orientera dem rätt. Stäng batterilocket.
• Anslut spiralkabeln till luren och den andra änden till vänster sida av telefonen (se bild nedan).

• Anslut telekabeln på telefonens undersida till uttaget märkt "LINE" och andra änden i telefonjacket.
• Observera: Batterierna är nödvändiga för att flera av telefonens funktioner skall fungera. Vi rekommenderar alkaline-batterier.
• Observera: För att nummerpresentationen skall fungera måste du abonnera på denna tjänst hos din telefonoperatör.

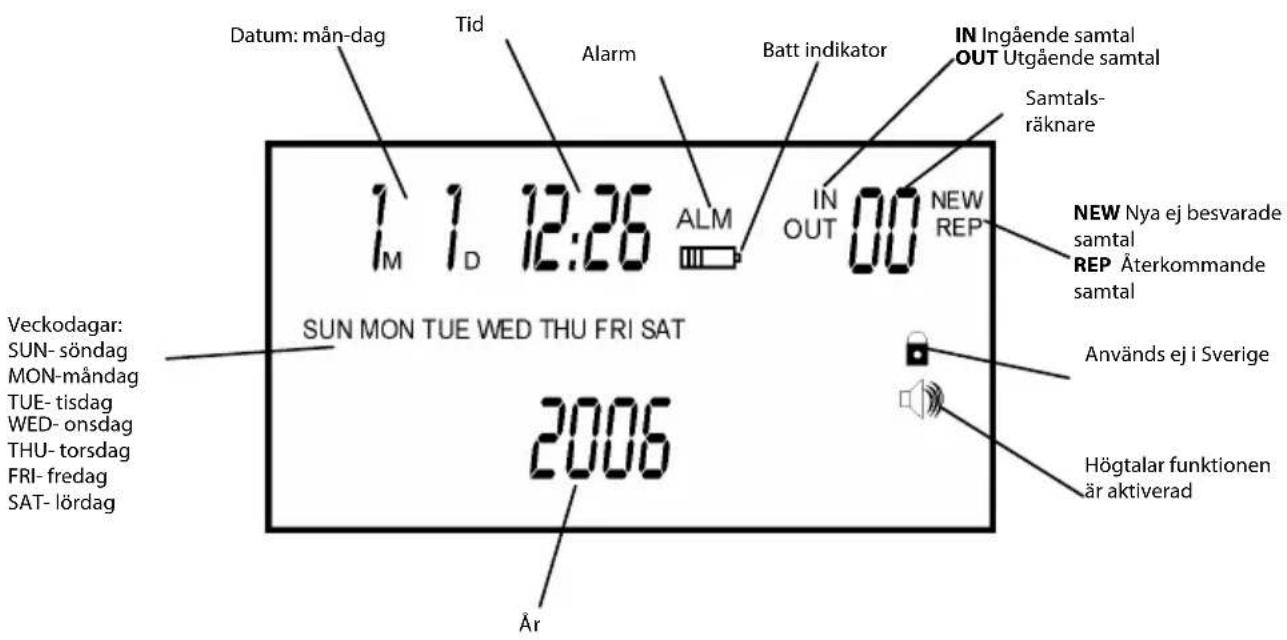

Beskrivning av skärmen

Nedanstående bild visar vilka symboler som finns på skärmen och deras placering.

Använda telefonen

Ändra kontrast på skärmen

• Med luren pålagd, tryck på knappen " SET" 11 gånger.
• Skärmen visar "LCD X" X-vald kontrastnivå (upp till 15 olika nivåer finns).
• Med knapparna "UP/DOWN" väljer ni önskad nivå.
• För att bekräfta tryck " SET".
• Ni kan även trycka upprepade gånger på knappen " FLASH" när luren är pålagd.

Ändra datum och tid på skärmen

• Med luren pålagd, tryck på knappen " SET".
• År blinkar.
• Med knapparna " UP/DOWN" väljer ni aktuellt år.
• För att bekräfta tryck " SET".
• Månad blinkar, använd er av knapparna "UP/DOWN" för att ställa in önskad månad.
• För att bekräfta tryck " SET".
• Dag blinkar, använd er av knapparna "UP/DOWN" för att ställa in önskad dag.
• För att bekräfta tryck " SET".
• Timme blinkar, använd er av knapparna "UP/DOWN" för att ställa in önskad timme.
• För att bekräfta tryck " SET".
• Minuter blinkar, använd er av knapparna "UP/DOWN" för att ställa in minuter.
• För att bekräfta tryck " SET".
• När "CODE" blinkar, tryck "DEL" för att gå ur och spara.

Ringa med telefonen

• Lyft luren eller tryck " H.F" och slå önskat nummer.
• Om ni har tryckt på " H.F", när personen i andra ändan svarar lyfter ni luren och talar.

Knappen "DEL"

Denna knapp används för att radera inkommande nummer, utgående nummer samt gå ur menyer m.m

R-knappen (Flash)

Flash = R-knapp Denna knapp nödvändig för användande av Telias teletjänster som t.ex parkera samtal, trepartssamtal m.m.

Nummerpresentatör

Telefonen har nummerpresentatör som visar inkommande telefonnummer.

Observera: För att nummerpresentatationen skall fungera så måste du abonnera på denna funktion hos din teleoperatör.

Om följande visas på skärmen betyder det följande:

• "—P—" Skyddat nummer
• "—O—" Signalen är för svag för att kunna visa numret
  • "—E—" Fel på signalen.
• "REP" Samma nummer har ringt flera gånger
• "NEW" Nytt nummer har ringt

Bläddra igenom inkommande nummer

• Med luren pålagd, tryck "UP" eller "DOWN" för att gå igenom inkommande nummer,
• Tips! Tryck "DEL" om ni vill radera numret som syns på skärmen.
• Tryck " DEL" och håll ner denna knapp i ca: 3-5 sekunder för att radera alla inkommande nummer i listan.

Ringa upp inkommande nummer

• Med luren pålagd, tryck "UP" eller "DOWN" för att bläddra igenom inkommande nummer.
• Tryck på " H.F" knappen eller lyft luren. Det valda numret rings upp.

Bläddra igenom utgående nummer (slagna nummer)

• Med luren på, tryck på knappen " OUT" för att bläddra mellan de slagna numrerna (ungefärlig samtalstid står på skärmen).
• Lyft luren eller tryck på " H.F" så ringer telefonen upp det valda numret.

Telefonen kommer ihåg upp till 18 slagna nummer.

Redial (återuppringning)

• Lyft luren eller tryck på knappen " H.F"
• Tryck på "REDIAL". Telefonen ringer upp det senast slagna numret.

Funktionen VIP

När ni har bläddrat fram ett inkommande nummer med knapparna "UP" eller "DOWN" så kan ni markera ett nummer som är viktigt med knappen "VIP".

"VIP" kommer upp på skärmen brevid numret som ni har valt.

Telefonnumret kan då inte raderas av misstag.

För att radera det numret så måste ni bläddra fram till numret och avvaktivera det med knappen "VIP".

Observera: Endast inkommande nummer kan bli VIP nummer.

Sekretessknapp med musik "Hold"

Observera: Denna funktion fungerar inte i Sverige.

Vänthögtalare

Tryck in Högtalarknappen "H.F" när ni vill slå på denna funktion.

Bra om ni vill slippa hålla i telefonluren när ni väntar i kö etc. När sedan personen i andra ändan svarar så är det bara att lyfta luren och tala.

Ni kan även justera ljudet med knapparna "UP/DOWN" (tryck på dessa knappar när ni har "H.F" aktiverad).

Inställningar

Ändra ringsignalen samt ringsignalsvolymen

Telefonen har 16 st olika ringsignaler som ni kan välja mellan.

• Med luren på
- Tryck på knappen " RING"
- "rin9 0X dbY" kommer upp på skärmen (X=ringsignal, Y=volym).
- Med knappen " RING" väljer ni önskad ringsignal.
- Med knapparna "UP/DOWN" väljer ni önskad volym.
- För att stänga av ringsignalen helt, tryck på " RING" knappen tills det står "rin9 oFF" på skärmen.
- Tryck " SET" för att bekräfta.

Puls/Ton

Telefonen är inställd på tonläge som används inom Sverige. Bör ej ändras! För att ändra:

- Med luren på, tryck och håll in " *". På skärmen visas "P" (puls) eller "T" (ton).

Direktminnen (4 stycken)

Telefonen har 4 stycken direktminnen som kan programeras med nummer.

• Med luren på slå önskat telefonnummer som ni vill lagra (ni kan även bläddra fram ett mottaget eller slaget nummer).
• Tryck på knappen " STORE".
• Tryck på " M1/M2/M3 eller M4" där du vill lagra numret/numrerna.

Observera: För att radera numret så måste ni programera om ett annat på samma plats.

Ring upp de programmerade numrerna

• Lyft luren eller tryck på knappen " H.F".
• Tryck sedan på " M1/M2/M3 eller M4" där ni har lagrat numret.
• Det programmerade numret rings då upp.

Ställa in ett lokalt riktnummer "CODE"

Visas på skärmen efter att ni har tryckt på knappen "SET" 6 gånger.

("CODE ----") kommer upp på skärmen.

Observera: Denna funktion skall inte användas i Sverige, tryck "DEL" för att gå ur.

Funktion "PCODE"

Om ni har tryckt och hållt ner knappen "DEL" i ca: 3 sekunder när telefonluren är avlagd så kommer "SET Pcode" upp på skärmen.

Observera: Denna funktion används inte i Sverige.

Tryck "H.F" eller "DEL" för att gå ur detta läge utan att spara.

Alarm funktion

Man kan ställa in upp till 5 olika alarmlägen på telefonen.

För att ställa in alarmet:

• Med luren på, tryck på tangenten " ALARM".
• När ni trycker på " ALARM" tangenten igen så bläddrar ni mellan de 5 olika alarmen (beroende på vilket alarm ni vill ställa in).
• Med hjälp av "UP/DOWN" slår ni på/av alarmet, (ALM kommer upp på skärmen när alarmet är aktivt).
• Bekräfta med " SET".
• Med hjälp av "UP/DOWN" ställer ni in tiden (timmar), bekräfta med "SET".
• Ställ in minuter på samma sätt som ovan, bekräfta med " SET".
• Med knappen " DEL" går ni ur detta läge.
• När larmet ljuder så kan ni trycka på valfri tangent för att slå av det.

Observera: När alarm läget 1-3 är inställt så kommer alarmet att ringa varje dag.

Alarm 4-5 ringer bara vid en tidpunkt och dag.

Samtalsspärr

Telefonen kan spärras för utgående samtal med nyckeln på undersidan av telefonen.

Grön –nummer med pre-fix "0" kan inte slås

Gul – inga nummer kan slås (man kan bara svara i telefonen)

Ikon som varnar för lågt batteri

Om det kommer upp en batteriikon på skärmen så betyder det att batterierna skall bytas mot nya. Använd Alkaline batterier för bästa prestanda.

Observera: Om batterierna inte är svaga så kommer inte denna ikon upp på skärmen.

Service

Telefonen är noggrant testad på fabriken före leverans. Läs alltid noga igenom bruksanvisningen innan garantin åberopas.

Om din telefon skulle behöva service, kontakta i första hand inköpsstället. Du kan också finna information på Ondicos webbplats www.ondico.se.

Apparaten har ett (1) års garanti från försäljningsdagen omfattande material- och fabrikationsfel.

Garantin omfattar inte skador som orsakats genom felaktig skötsel, felaktig användning, åsknedslag, vid utplånad märkskylt eller serienummer, ej heller vid ingrepp i apparaten av annan än av leverantören utsedd serviceverkstad. Garantin täcker ej uppkomna följdfel och kostnader av annat slag.

Observera: Vi har lagt ned mycket arbete på att kontrollera att informationen är korrekt i denna bruksanvisning.

Trots det kan informationen i bruksanvisningen komma att ändras utan föregående varning.

Ondico förbehåller sig rätten till sådana ändringar utan föregående varning.

EU försäkran

Härmed intygar Ondico AB, Datavägen 14A, 436 32 Askim att denna produkt Maxcom KXT701 står i överensstämmelse med väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av Radio- och Teleterminals direktivet R&TTE 1999/EG med följande tillämpade standarder;

LVD: EN60950:2000 (3:rd edition)

EMC: EN55022:1998, EN61000-3-2/-3, EN55024:1998, (EN61000 -4 -2 / -3 / -4/ -5/ -6/ -8/ -11)
