BRUKSANVISNING KXT-801 MaxCom

• Nummerpresentatör (CID) för FSK och DTMF
• Skärm med bakgrundsbelysning
• Kontrasten på skärmen kan ändras
• Minne för ingående- och utgående telefonnummer
  • 1 direktminne M1 och 10 st snabbminnen
  • R-knapp, Redial/Autoredial (återuppringning)
• Musik on hold (väntmusik)
  • 2-vägs högtalare, Alarm funktion
• Olika ringsignaler
• Ton/puls omkopplare
• Samtalsspärr

Förpackningens innehåll

Förpackningen innehåller:

• Telefonens huvudenhet
• Telefonlur
• Telefonkabel
• Spiralsladd för anslutning av luren

Observera: Batterier och telefonplugg medföljer ej.

Innehåll

Egenskaper 2

Förpackningens innehåll 2

Anslut telefonen....4

Beskrivning av telefonen.... 4

Beskrivning av skärmen 7

Använda telefonen....7

Ändra kontrast på skärmen....7

Ändra datum och tid på skärmen....8

Ringa med telefonen....8

Knappen "DEL" 8

R-knappen (Flash)....8

Nummerpresentatör......9

Bläddra igenom inkommande nummer 9

Ringa upp inkommande nummer....9

Bläddra igenom utgående nummer (slagna nummer)....9

Redial/Autoredial (återuppringning) 10

Sekretessknapp med musik "Hold"....10

2-vägs högtalare 10

Inställningar....11

Ändra ringsignalen samt ringsignalsvolymen 11

Puls/Ton 11

Direktminne (M1)....11

Ring upp det programmerade numret (M1) 11

Programering av 10 Direktminnen....12

Ring upp det programmerade numret 12

Ställa in ett lokalt riktnummer "CODE"......12

Funktion "PCODE" 12

Ikon som varnar för lågt batteri 13

Extra funktioner 14

Miniräknare....14

Felsökningsguide....14

Service....15

EU försäkran 15

Anslut telefonen

• Öppna batterilocket på telefonens undersida
• Stoppa in tre stycken batterier av typen LR6 (storlek AA) i batterifacket, var noga med att orientera dem rätt. Stäng batterilocket
• Justera foten så att telefonen står rätt (se punkt 23, bild 3)
• Anslut spiralkabeln till telefonluren och på undersidan av telefonen (se punkt 24, bild 3)
• Anslut telekabeln på telefonens baksida till uttaget märkt "LINE" (se punkt 21, bild 2) och andra änden i telefonjacket
• Observera: Batterierna är nödvändiga för att flera av telefonens funktioner skall fungera. Vi rekommenderar alkaline-batterier (blanda inte olika batterier)
• Observera: För att nummerpresentationen skall fungera måste du abonnera på denna tjänst hos din telefonoperatör
• Om ni har IP telefoni så är det inte säkert att nummerpresentatören fungerar korrekt.

Beskrivning av telefonen

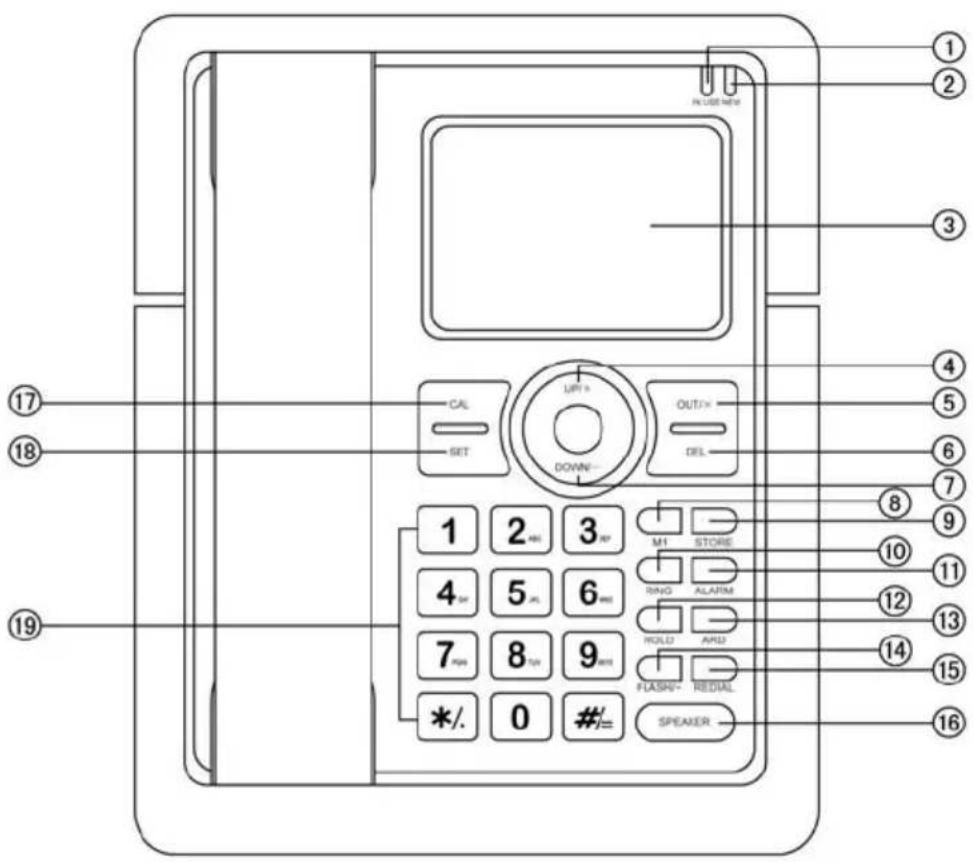

Bild. 1

1. [IN USE] Indikerar när linjen är upptagen

2. [NEW] Indikerar ej besvarat samtal

3. Skärm

4. [UP/+] Inkommande nummer / Bläddra uppåt

5. [OUT/X] Visar utgående uppringda nummer

6. [DEL] Backa/Radera

7. [DOWN/-] Inkommande nummer / Bläddra bakåt

8. [M1] Snabbminne tangent

9. [STORE] Lagra

10. [RING] Ändra ringsignal

11. [ALARM] Alarm

12. [HOLD] Hold

13. [ARD] Autoredial (automatisk uppringning)

14. [FLASH] Andra kontrasten / R-Knapp

15. [REDIAL] Redial (återuppringning)

16. [SPEAKER] Högtalarfunktion

17. [CAL] Tangent som används vid användning av miniräknaren

18. [SET] Inställningar (med denna tangent så ställer ni in datum m.m)

19. Siffertangenter

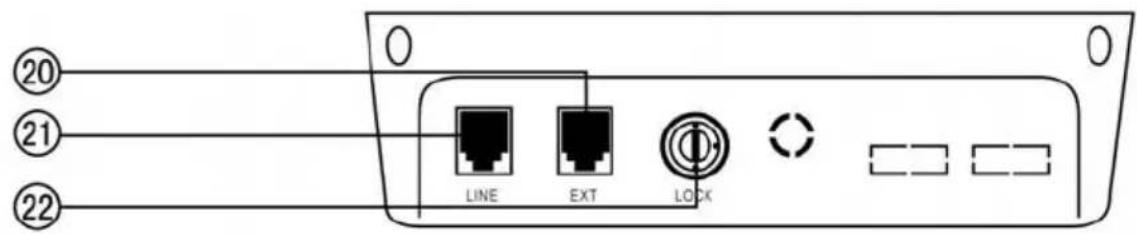

Bild. 2

1. [EXT] Utgående kontakt (RJ11) – ni kan koppla in en annan telefon här.

2. [LINE] Ingång Line här kopplar ni in telekabeln som går från telefonjacket.

3. [LOCK] Samtalsspärr med nyckel

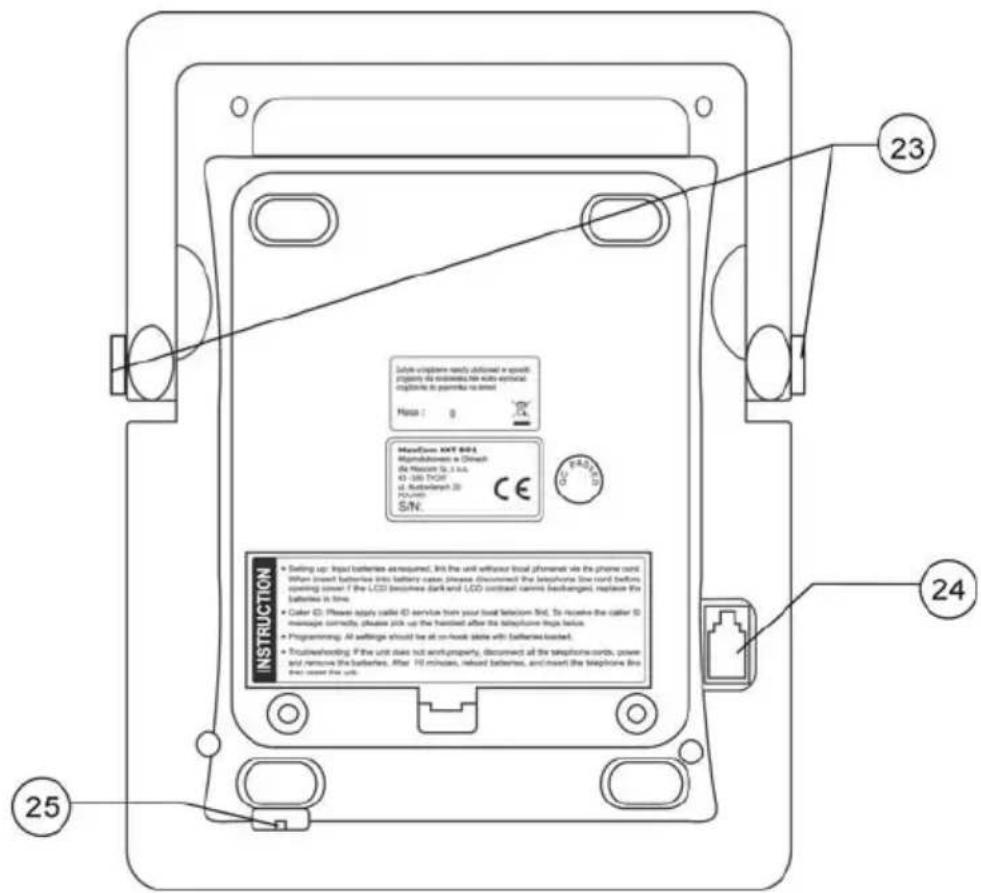

1. Knappar för att justera „foten”
2. Här ansluter ni spiralkabeln till telefonluren
3. Mikrofon för 2-vägs högtalaren

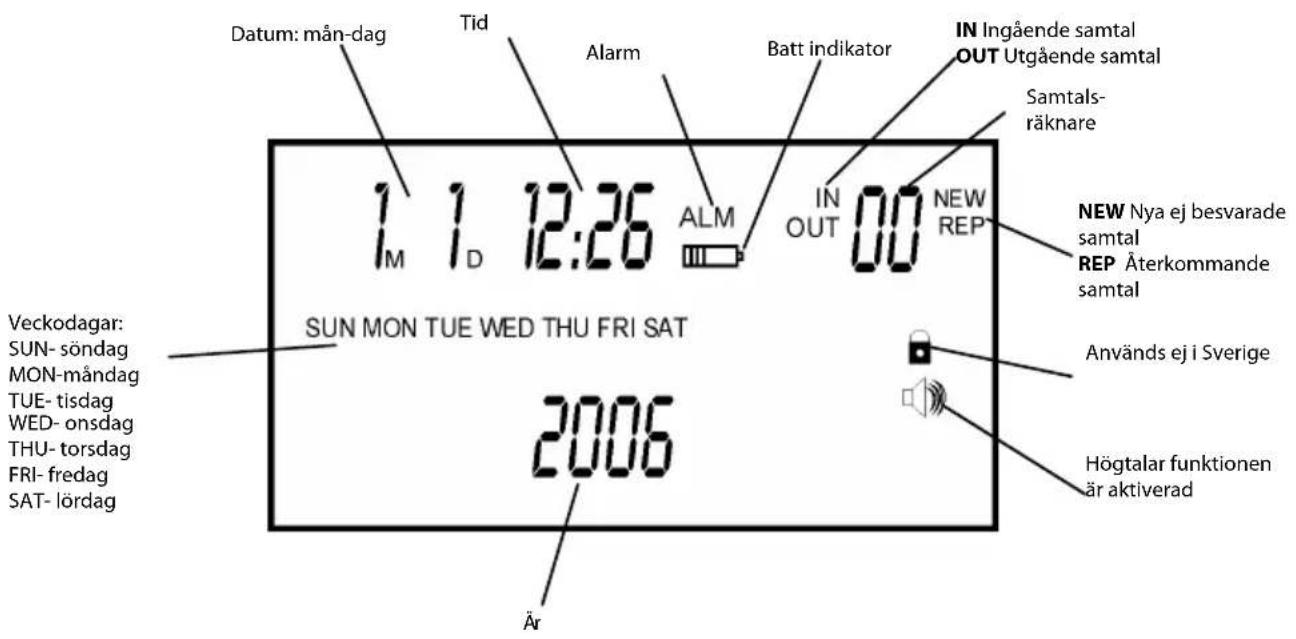

Beskrivning av skärmen

Nedanstående bild visar vilka symboler som finns på skärmen och deras placering.

Använda telefonen

Ändra kontrast på skärmen

- Med luren pålagd, tryck upprepade gånger på knappen "FLASH" tills önskad kontrastnivå uppnås, sedan på "SET"

Eller

• Med luren pålagd, tryck på knappen " SET" 12 gånger
• Skärmen visar "LCD X" X-vald kontrastnivå (upp till 15 olika nivåer finns)
• Med knapparna "UP/DOWN" väljer ni önskad nivå
• För att bekräfta tryck " SET".

Ändra datum och tid på skärmen

• Med luren pålagd, tryck på knappen " SET"
• År blinkar
• Med knapparna " UP/DOWN" väljer ni aktuellt år
• För att bekräfta tryck " SET"
• Månad blinkar, använd er av knapparna "UP/DOWN" för att ställa in önskad månad
• För att bekräfta tryck " SET"
• Dag blinkar, använd er av knapparna "UP/DOWN" för att ställa in önskad dag
• För att bekräfta tryck " SET"
• Timme blinkar, använd er av knapparna "UP/DOWN" för att ställa in önskad timme
• För att bekräfta tryck " SET"
• Minuter blinkar, använd er av knapparna "UP/DOWN" för att ställa in minuter
• För att bekräfta tryck " SET"
• När "CODE" blinkar, tryck "DEL" för att gå ur och spara.

Ringa med telefonen

• Lyft luren eller tryck " SPEAKER" och slå önskat nummer
• Om ni har tryckt på "SPEAKER", när personen i andra ändan svarar lyfter ni luren och talar.

Knappen "DEL"

Denna knapp används för att radera inkommande nummer, utgående nummer samt gå ur menyer m.m

R-knappen (Flash)

Flash = R-knapp Denna knapp nödvändig för användande av Telias teletjänster som t.ex parkera samtal, trepartssamtal m.m.

Nummerpresentatör

Telefonen har nummerpresentatör som visar inkommande telefonnummer.

Observera: För att nummerpresentatationen skall fungera så måste du abonnera på denna funktion hos din teleoperatör.

Om ni har IP telefoni så är det inte säkert att nummerpresentatören fungerar korrekt.

Om följande visas på skärmen betyder det följande:

• “—P—” Skyddat nummer
• "—O—" Signalen är för svag för att kunna visa numret
  • "—E—" Fel på signalen.
• "REP" Samma nummer har ringt flera gånger
• "NEW" Nytt nummer har ringt

Telefonen lagrar upp till 99 inkommande nummer.

Bläddra igenom inkommande nummer

• Med luren pålagd, tryck "UP" eller "DOWN" för att gå igenom inkommande nummer
• Tips! Tryck "DEL" om ni vill radera numret som syns på skärmen
• Tryck " DEL" och håll ner denna knapp i ca: 3-5 sekunder för att radera alla inkommande nummer i listan.

Ringa upp inkommande nummer

- Med luren pålagd, tryck "UP" eller "DOWN" för att bläddra igenom inkommande nummer

- Tryck på " SPEAKER" knappen eller lyft luren. Det valda numret rings upp.

Bläddra igenom utgående nummer (slagna nummer)

• Med luren på, tryck på knappen " OUT" för att bläddra mellan de slagna numrerna
• Lyft luren eller tryck på "SPEAKER" så ringer telefonen upp det valda numret (Telefonen lagrar upp till 18 slagna nummer).

Redial/Autoredial (återuppringning)

• Lyft luren eller tryck på knappen " SPEAKER"
• Tryck på "REDIAL", telefonen ringer upp det senast slagna numret
• Om numret är upptaget så kan ni använda er av funktionen Autoredial, tryck på "ARD" knappen
• Telefonen kommer då att slå numret tills någon svarar
• Om ni vill avbryta detta så trycker ni på " SPEAKER" knappen.

Sekretessknapp med musik "Hold"

När ni aktiverar denna funktion så kommer ni och den andra personen i luren att höra musik och ej det som ni säger (sekretessfunktion)

Tryck "HOLD" under ett samtal, personen och ni hör då musik i luren, tryck "HOLD" igen för att återgå till samtalet

Ni kan välja mellan olika melodier (3 olika), för att ändra:

• När funktionen är aktiverad och melodin spelas, tryck på "OUT/x" för att välja rätt melodi
• Den ni har valt kommer att spelas nästa gång ni använder er av denna funktion.

2-vägs högtalare

Tryck in Högtalarknappen "SPEAKER" när ni vill slå på denna funktion

Ni kan då tala i telefonen utan att behöva hålla i telefonluren

Observera: Ni bör prata nära telefonen för att ljudet skall bli så bra som möjligt

Tycker ni att ljudet är svagt så bör ni tala i telefonluren istället

Ni kan även justera ljudet med knapparna "UP/DOWN" (tryck på dessa knappar när ni har "SPEAKER" aktiverad).

Inställningar

Ändra ringsignalen samt ringsignalsvolymen

Telefonen har 16 st olika ringsignaler som ni kan välja mellan

• Med luren på
- Tryck på knappen " RING"
- "rin9 0X dbY" kommer upp på skärmen (X=ringsignal, Y=volym)
- Med knappen " RING" väljer ni önskad ringsignal
- Med knapparna "UP/DOWN" väljer ni önskad volym
- För att stänga av ringsignalen helt, tryck på " RING" knappen tills det står "rin9 oFF" på skärmen
- Tryck " SET" för att bekräfta.

Puls/Ton

Telefonen är inställd på tonläge som används inom Sverige. Bör ej ändras! För att ändra:

- Med luren på, tryck och håll in " *", på skärmen visas "P" (puls) eller "T" (ton).

Direktminne (M1)

Telefonen har 1 styck direktminne som kan programeras med nummer

• Med luren på slå önskat telefonnummer som ni vill lagra (ni kan även bläddra fram ett mottaget eller slaget nummer)
• Tryck på knappen " STORE"
• Tryck på " M1" för att lagra

Observera: För att radera numret så måste ni programera om ett annat på samma plats.

Ring upp det programmerade numret (M1)

• Lyft luren eller tryck på knappen " SPEAKER"
• Tryck sedan på " M1" där ni har lagrat numret
• Det programmerade numret rings då upp.

Programering av 10 Direktminnen

Telefonen har 10 stycken direktminnen som kan programeras med nummer innehållande maximalt 16 siffror

• Med luren på slå önskat telefonnummer som ni vill lagra
- Tryck på knappen " STORE"
- Tryck på 0 till 9, där ni vill lagra numret

Observera: För att radera numret så måste ni programera om ett annat på samma plats.

Ring upp det programmerade numret

• Lyft luren eller tryck på knappen " SPEAKER"
• Tryck sedan på "STORE"
  • Tryck på tangenten där ni har lagrat numret (0 till 9)
• Det programmerade numret rings då upp.

Ställa in ett lokalt riktnummer "CODE"

Visas på skärmen efter att ni har tryckt på knappen "SET" 6 gånger ("CODE ----") kommer upp på skärmen

Observera: Denna funktion skall inte användas i Sverige, tryck "DEL" för att gå ur.

Funktion "PCODE"

Om ni har tryckt och hållt ner knappen "DEL" i ca: 3 sekunder när telefonluren är avlagd så kommer "SET Pcode" upp på skärmen

Observera: Denna funktion används inte i Sverige

Tryck "SPEAKER" eller "DEL" för att gå ur detta läge utan att spara.

Alarm funktion

Man kan ställa in upp till 5 olika alarmlägen på telefonen.

För att ställa in alarmet:

• Med luren på, tryck på tangenten " ALARM"
• När ni trycker på " ALARM" tangenten igen så bläddrar ni mellan de 5 olika alarmen (beroende på vilket alarm ni vill ställa in)
• Med hjälp av "UP/DOWN" slår ni på/av alarmet, (ALM kommer upp på skärmen när alarmet är aktivt)
• Bekräfta med " SET"
• Med hjälp av "UP/DOWN" ställer ni in tiden (timmar), bekräfta med "SET"
• Ställ in minuter på samma sätt som ovan, bekräfta med " SET"
• "Alarm2" kommer upp på skärmen, för att ställa in det så gör som ovan
• Med knappen " DEL" går ni ur detta läge
• När larmet ljuder så kan ni trycka på valfri tangent för att slå av det

Observera: När alarm läget 1-3 är inställt så kommer alarmet att ringa varje dag Alarm 4-5 ringer bara vid en tidpunkt och dag.

Samtalsspärr

Telefonen kan spärras för utgående samtal med nyckeln på baksidan av telefonen

Grön –nummer med pre-fix "0" kan inte slås

Gul – inga nummer kan slås (man kan bara svara i telefonen)

Ikon som varnar för lågt batteri

Om det kommer upp en batteriikon på skärmen "betyder det att batterierna skall bytas mot nya. Använd Alkaline batterier för bästa prestanda och blanda helst inte olika typer av batterier

Observera: Om batterierna inte är svaga så kommer inte denna ikon upp på skärmen.

Extra funktioner

Miniräknare

Fungerar när luren är pålagd eller lyft och klarar av upp till 8 siffror

Tryck in knappen "CAL", då går telefonen över till miniräknarläget Om ni trycker på knappen "SET" så går telefonen ut ur detta läge

Beskrivning av miniräknarens knappar och funktioner:

• addera (+) - knapp " UP/+ "
• subtraktion (-) - knapp "DOWN/-"
• multiplicera (x) - knapp "OUT/x"
• dividera (÷) - knapp " FLASH/÷"
• komma (,) - knapp " */."
• summering (=) - knapp " #/="
• Nollställa (CE) - knapp " CAL"

Felsökningsguide

? Ingen ringsignal
+ Se efter så att ni har kopplat in luren samt de andra kablarna i rätt jack.
? Man kan inte ringa ut
+ Se så att nyckeln på baksidan av telefonen är inställd i rätt läge.
? Siffror och tecken syns dåligt på skärmen
+ Prova ändra kontrasten om inte det hjälper så prova med att byta batterier.
? När någon ringer in så ringer inte telefonen
+ Se efter så att ni inte har slagit av ringsignalen.

+ Se efter så att ni har nya batterier installerade, om ja så ta ut batterierna och koppla ur telefonen och vänta i ca: 30 min för att telefonen skall reseta (återställa sig).

Service

Telefonen är noggrant testad på fabriken före leverans. Läs alltid noga igenom bruksanvisningen innan garantin åberopas.

Om din telefon skulle behöva service, kontakta i första hand inköpsstället. Du kan också finna information på Ondicos webbplats www.ondico.se.

Apparaten har ett (1) års garanti från försäljningsdagen omfattande material- och fabrikationsfel.

Garantin omfattar inte skador som orsakats genom felaktig skötsel, felaktig användning, åsknedslag, vid utplånad märkskylt eller serienummer, ej heller vid ingrepp i apparaten av annan än av leverantören utsedd serviceverkstad. Garantin täcker ej uppkomna följdfel och kostnader av annat slag.

Observera: Vi har lagt ned mycket arbete på att kontrollera att informationen är korrekt i denna bruksanvisning.

Trots det kan informationen i bruksanvisningen komma att ändras utan föregående varning.

Ondico förbehåller sig rätten till sådana ändringar utan föregående varning.

EU försäkran

Härmed intygar Ondico AB, Datavägen 14A, 436 32 Askim att denna produkt Maxcom KXT-801 står i överensstämmelse med väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av Radio- och Teleterminals direktivet R&TTE 1999/EG med följande tillämpade standarder;

Direktiv 1999/5/EC - R&TTE

Direktiv 89/336/EEC

Direktiv LVD 73/23/EEC
