BRUKSANVISNING R610 Master
*Förvara denna manual på en säker plats för ev framtida behov.
- Det är viktigt att läsa igenom hela manualen före montering och för säker användning. Ägaren ansvarar för att alla användare informeras om gällande föreskrifter.
- Innan du börjar träna bör du rådfråga din läkare. Detta är speciellt viktigt om du lider av någon sjukdom.
- Var aktsam på kroppens signaler. Felaktig eller för mycket träning kan skada din hälsa. Sluta genast träna om du känner smärta i bröstet, oregelbundna hjärtslag, får andnöd, känner dig yr eller illamående. Konsultera din läkare innan du fortsätter med träningsprogrammet.
- Håll barn och husdjur utom räckhåll för redskapet. Roddmaskinen är endast avsedd för vuxna.
- Placera redskapet på ett jämnt underlag, gärna på en skyddande matta. För säkerhets skull bör ett utrymme om 0.5 m runtomkring roddmaskinen vara fritt.
- Före användning, se till att muttrar och skruvar är ordentligt åtdragna.
- Utrustningens säkerhetsnivå kan endast vidmakthållas om redskapet kontrolleras regelbundet.
- Kontrollera om några delar är felaktiga före användning.
- Använd lämpliga kläder och skor när du tränar.
- Redskapet är avsett för träning i hemmet. Max.vikt för användare: 120 kg.
- Var försiktig när du lyfter eller förflyttar redskapet.

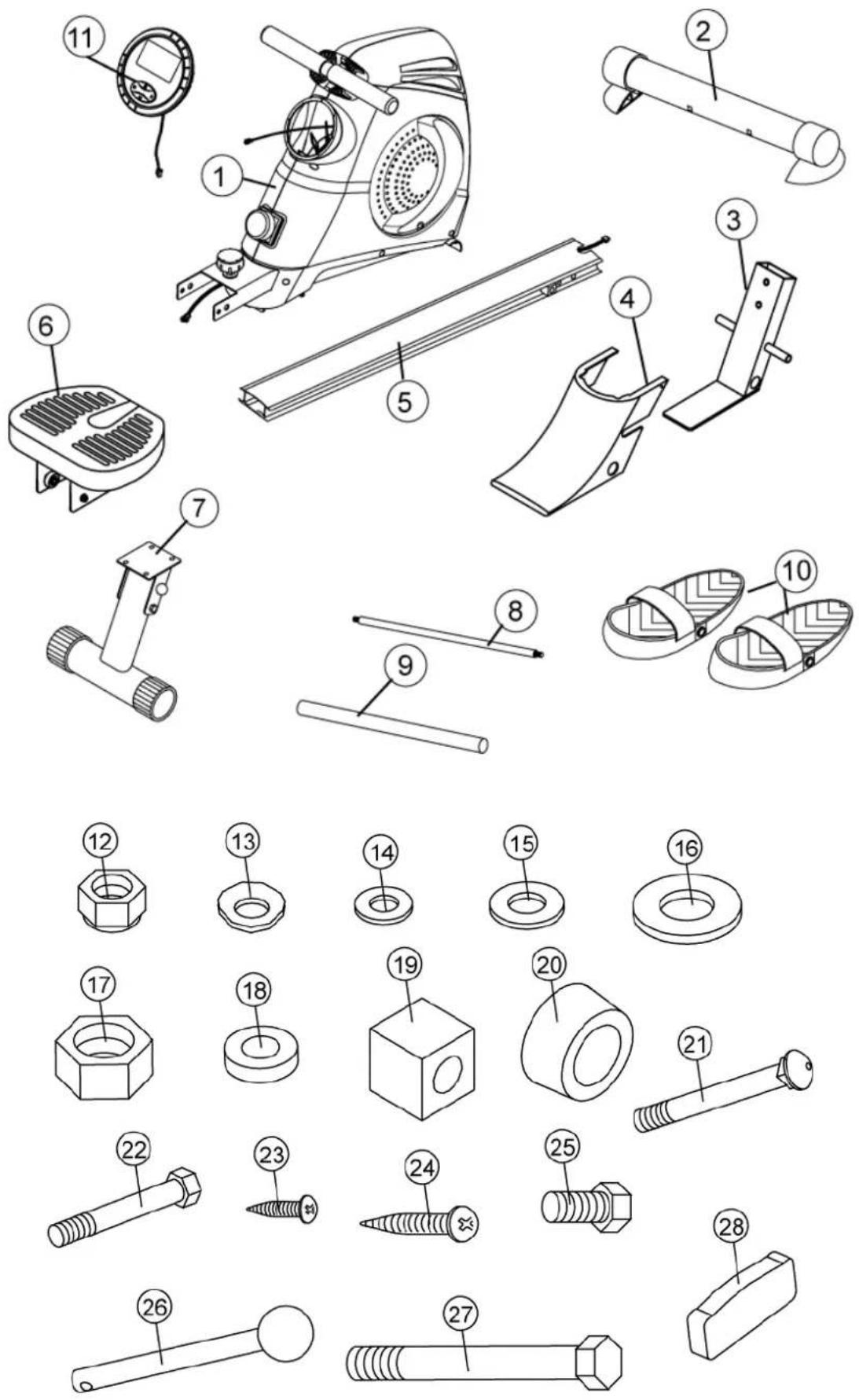

Fäst det främre stödet på huvudramen med två bultar (#21), 2 brickor (#13) och nylonmuttrar (#12).
Steg 2.
Montera fästet (#3) på huvudramen med två brickor (#14) och två bultar (#22). Sätt på kåpan (#4) och skruva fast (#23).
Steg 3.
- Fäst sitsen (#6) på den liggande ramen (#5) och lås vagnstoppen (#19) på ramen (#5) med skruvar (#24) såsom bilden visar. Tryck in skyddskåpan(#28) i änden av liggande ram.
- Montera liggande ram (#5) på bakre stöd (#7) med medlev. fäste. Lås fast med bultar (#25) och brickor (14)

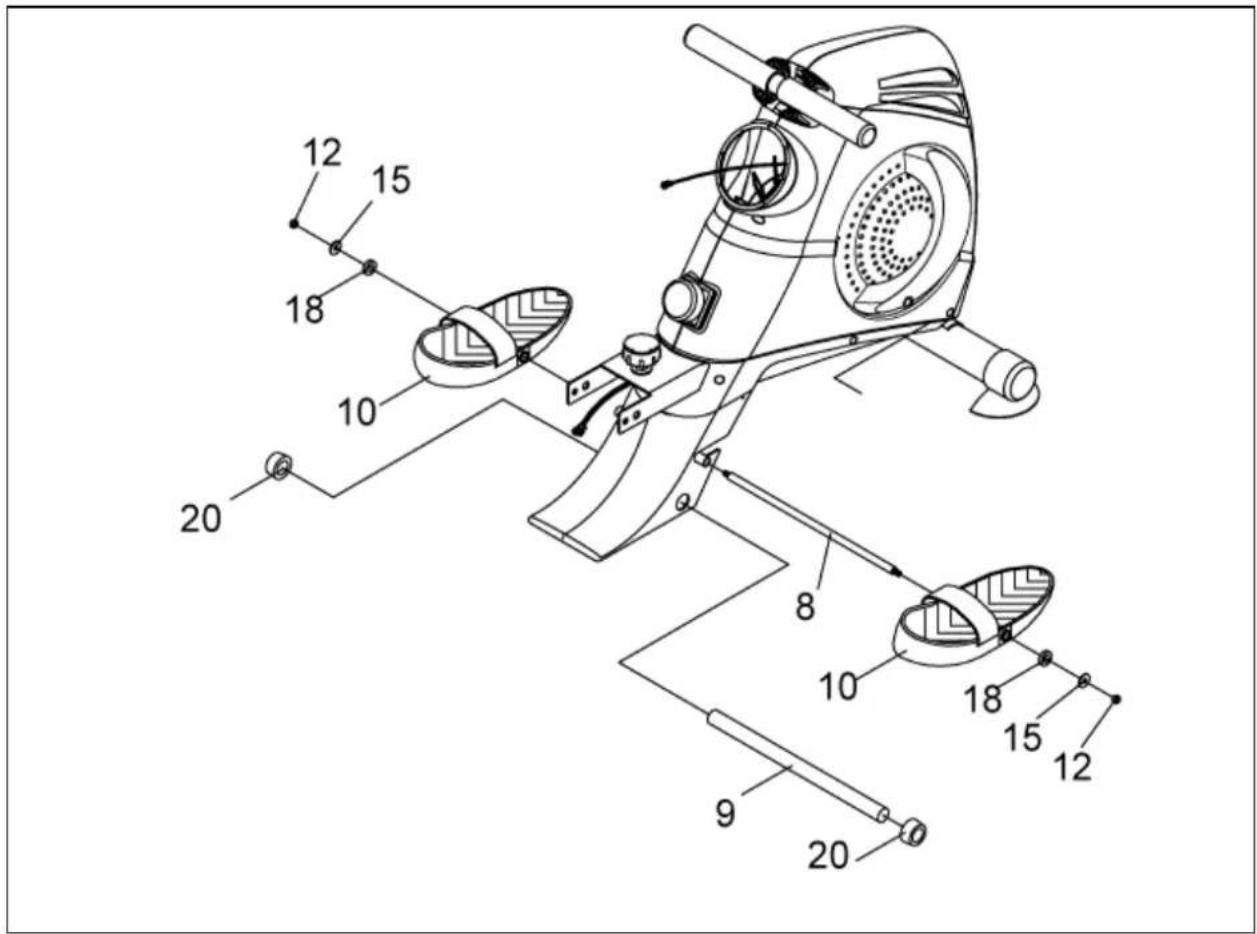

- Montera muttrar (#12), brickor (#15), bussningar (#18) och fotpedaler (#10) på axeln (# 8) enligt skiss.
- Montera fotstödsaxel (#9) och distans (#20) enligt skiss ovan.
-

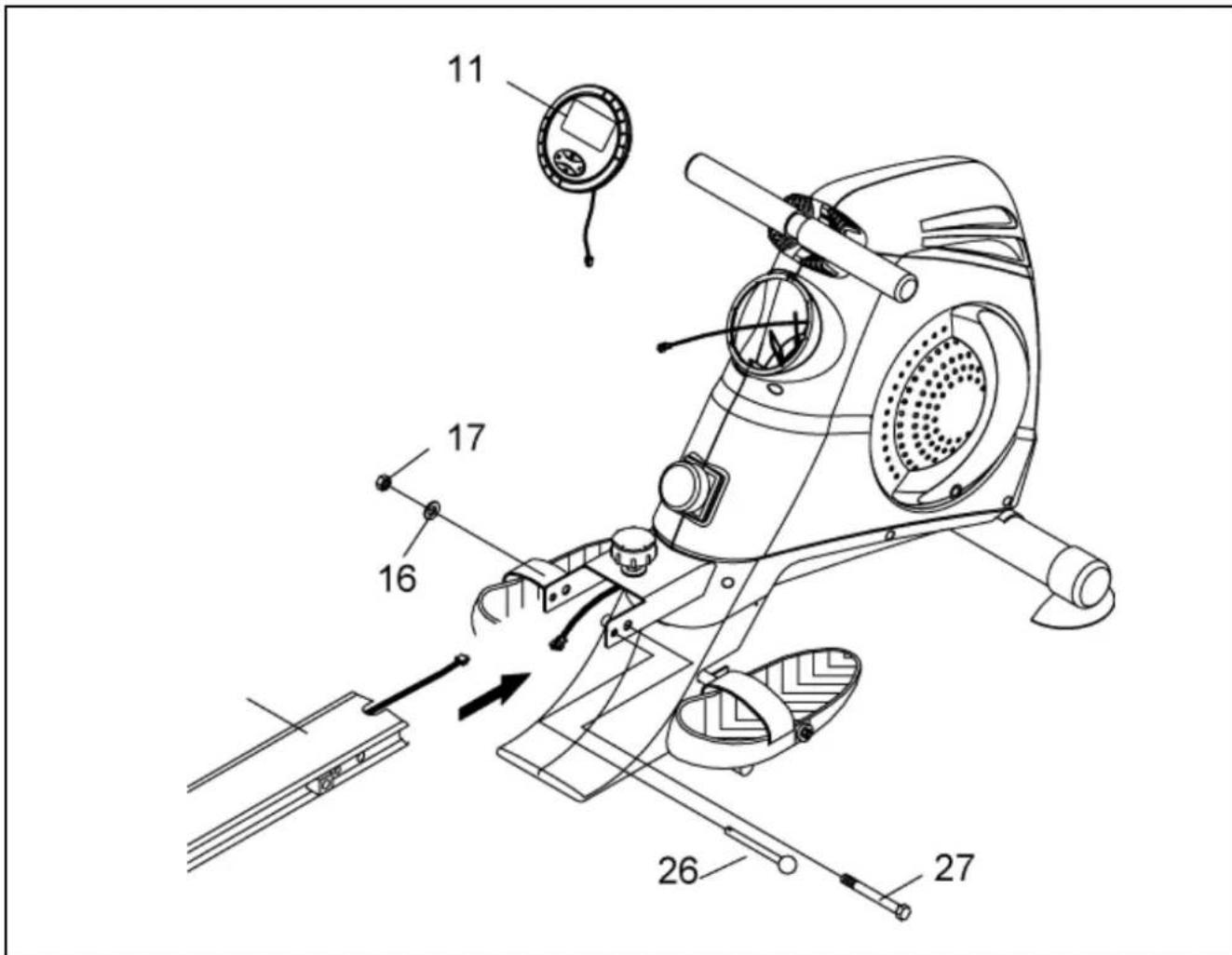

Koppla ihop kablarna från den liggande ramen och huvudramen. Fäst därefter den liggande ramen mot huvudramen med bult (#27), bricka (#16) och mutter (#17). Stick in låspinnen (#26) genom det förborrade hålet. Skruva slutligen fast låsratten i den liggande ramen (#5).
-
Koppla ihop mätarens (#11) elkabel med huvudramens.

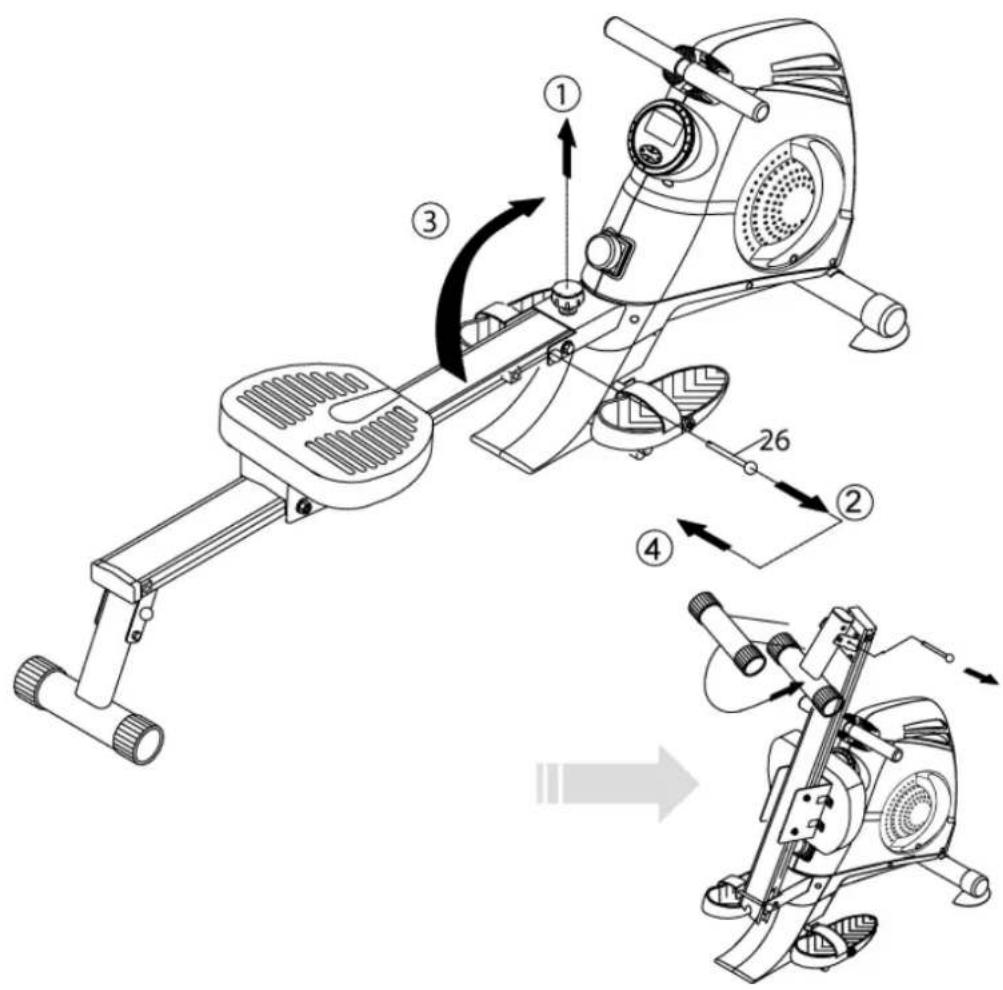

Ihopvikning för Förvaring
- Ta bort låspinnen (#26) och lossa låsratten.
- Vik upp den liggande ramen (#5) och sätt tillbaka låspinnen (#26) för att förvara ramen i vikt läge.
- Ta bort låspinnen som sitter på fästet på bakre stöd.
- Vik ner bakre stöd och sätt tillbaka låspinnen för förvaring.

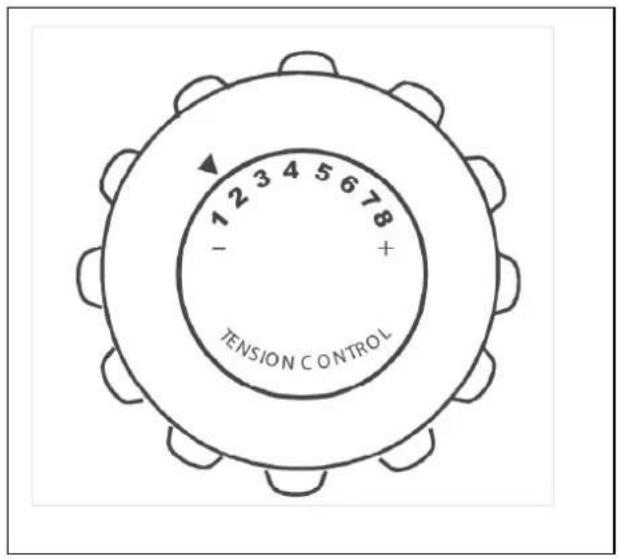

Justering av Motstånd
Vrid justerratten medsols för högre motstånd. För lägre motstånd, vrid justerratten motsols.
Underhåll
- Innan du använder redskapet kontrollera att alla bultar/muttrar är ordentligt fastskruvade.
- Ett förbrukat batteri är riskavfall – skall ej slängas i sophinken.
FUNKTIONSKNAPPAR
MODE 1. FÖR VAL AV FUNKTION VID FÖRINSTÄLLNING.
- FÖR ATT GODKÄNNA OCH BYTA TILL NÄSTA FUNKTION EFTER FÖRINSTÄLLNING.
