BRUKSANVISNING QW16850HT Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt diskmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Stäng av produkten och koppla bort den från elutta-get före underhåll.

• Ändra inte produktens specifikationer.

• Följ högsta tillåtna lastvolym på 9 kg (se kapitlet "Programtabell").

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• Vattentrycket (minimum och maximum) måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa)
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.

2. ⚠ SÄKERHETSFÖRESKRIFTER

2.1 Installation

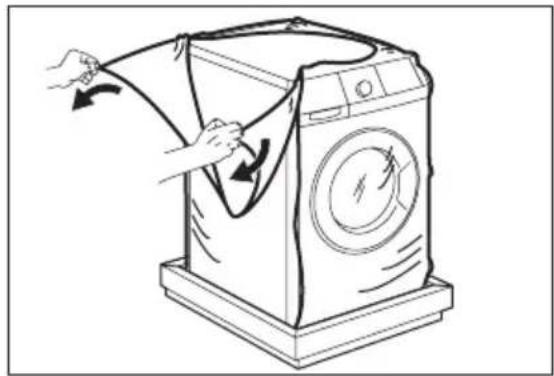

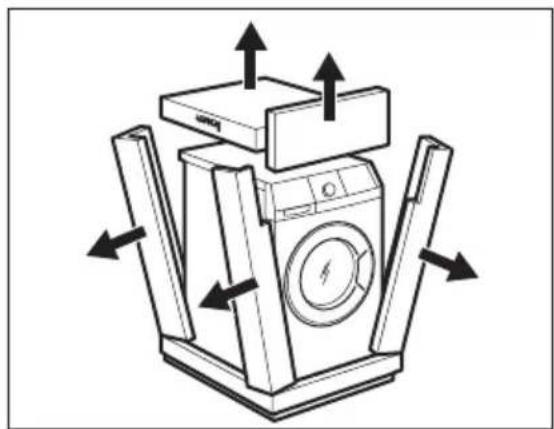

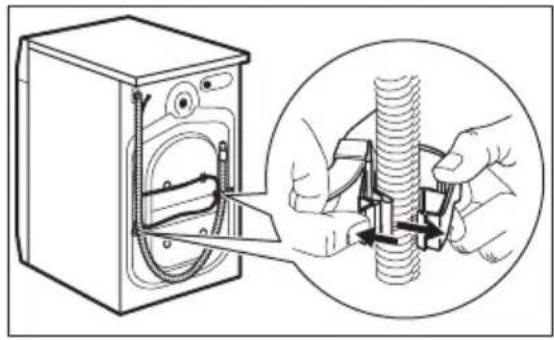

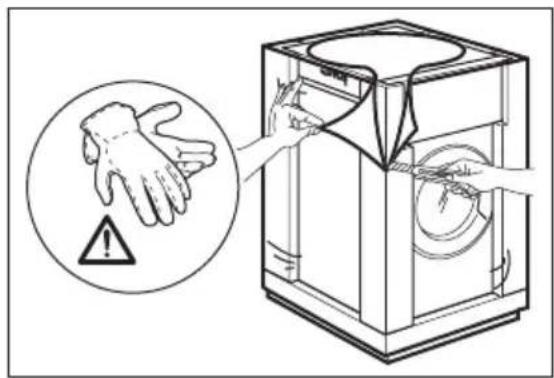

• Ta bort förpackningen och transportbultarna.
• Spara transportbultarna. När du flyttar produkten igen måste du spärra trumman.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.
• Följ de installationsinstruktioner som följer med produkten.

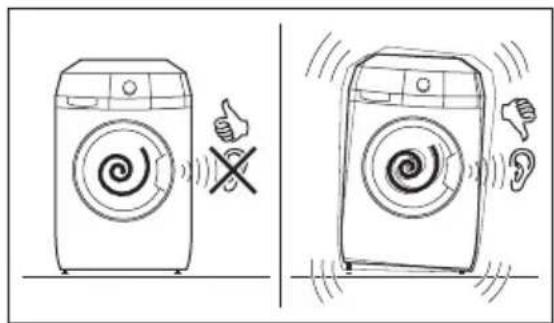

• Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.
• Installera inte produkten där luckan inte kan öppnas helt.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Kontrollera att luft kan cirkulera mellan produkten och golvet.

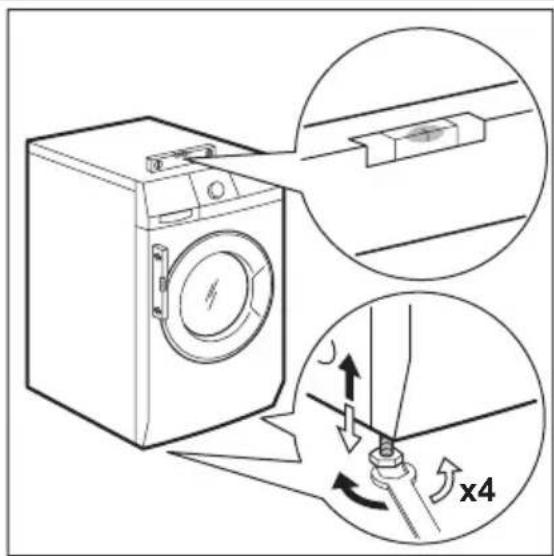

• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och mattan.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Produkten måste vara jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

2.2 Använd

WARNING

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd uteslutande denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.
• Ta inte på luckglaset när ett program är igång. Glaset kan bli hett.
• Kontrollera att du tagit ut alla metallföremål från tvätten.
• Den avslutande delen av torkprogrammet sker utan värme (avkylningsfas), för att säkerställa att tvätten inte skadas.

Om du stannar produkten innan tork-programmet har avslutats ska du snabbt ta ut all tvätt och sprida ut den så att värmen leds bort.

• Om du använder tvättmedel, sköljmedel eller dylika produkter, följ instruktionerna på förpackningen.
• Skrapa bort ludd som har samlats run- tom produkten.

- Torka inte skadade plagg som innehåller vaddering eller stoppning.

- Torka inte föremål såsom skumgummi (latex), duschmössor, vattentäta textilier eller plagg med gummiinlägg.

- Innan du torkar tvätt som har varit i kontakt med ämnen såsom matolja,

aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel måste den tvättas i varmt vatten med en extra mängd tvättmedel.

• Torka inte tvätt som har tvättats med industriella kemikalier.
• Kontrollera att inga gaständare eller tändstickor finns kvarlämnade i plaggens fickor.
• Torka endast textilier som är lämpliga att torka i torktumlare. Följ anvisningarna på alla klädvårdsetiketter.
• Torka inte otvättade plagg i produkten.
• Om tvätten har behandlats med fläckborttagningsmedel måste en extra sköljning genomföras innan produkten startas.
• Plastföremål är inte värmebeständiga.

- Om du använder en tvättboll så tar du bort den innan du ställer in tvättprogrammet.

- Använd inte tvättboll när du väljer ett NON-STOP-program.

WARNING

Risk för personskador och skador på produkten föreligger.

• Sitt eller stå inte på luckan när den är öppen.

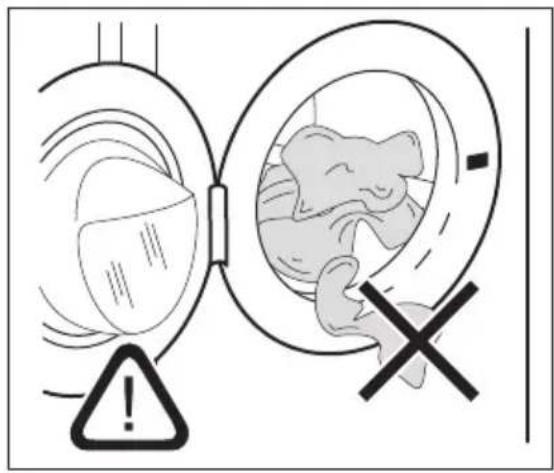

• Följ maximal tvättmängd.
• Torka inte genomblöta plagg i produkten.

2.3 Skötsel och rengöring

WARNING

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.4 Avfallshantering

WARNING

Risk för kvävning eller skador.

- Koppla loss produkten från eluttaget.

- Klipp av strömkabeln och kassera den.

- Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

3. TEKNISKA DATA

Mått Bredd/Höjd/Djup 600 / 850 / 605 mm
	Totalt djup 640 mm
Elektrisk anslutning: Nätspänning	230 V
Total effekt	2200 W
Säkring	10 A
Frekvens	50 Hz
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där lågspän- ningsutrustningen inte har något skydd mot fukt.	IPX4
Vattentryck Min 0,5 bar (0,05 MPa)
	Max 8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt vatten
Maximal tvättmängd Bomull 9 kg
Maximal torr vikt Bomull 7 kg
	Syntet 3 kg
Centrifugeringshastig- het	Max 1600 varv/minut

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

4. PRODUKTBESKRIVNING

12 4 5 6 7

7 Fötter för nivåutjämning av produk- ten

8 Tömningsslang

9 Ventil för vattenintag

10 Nätkabel

11 Transportbultar

12 Fötter för nivåutjämning av produk- ten

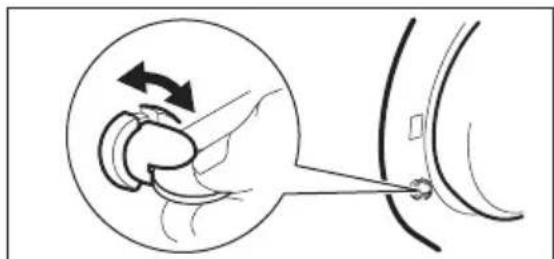

4.1 Barnlås

- När du aktiverar barnlåset kan du inte stänga luckan. Detta hindrar barn eller

djur från att bli instängda i trumman. Aktivera barnlåset genom att vrida det medurs tills skåran är horisontell. Avaktivera barnlåset genom att vrida det moturs tills skåran är vertikal.

1 Skruvnyckel
För att ta bort transportbultarna.
2 Plastlock
För att stänga igen hålen på baksidan av skåpet när transportbultarna tagits bort.

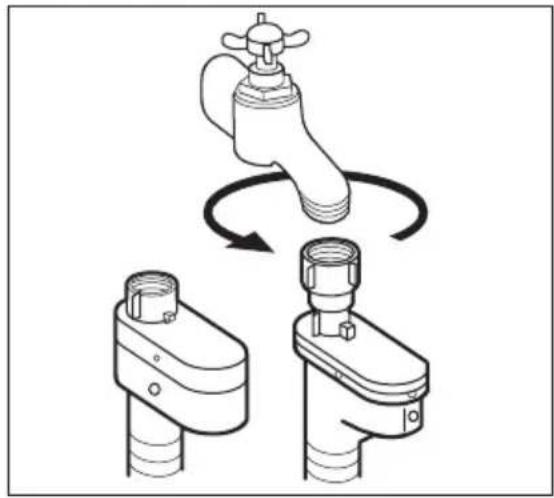

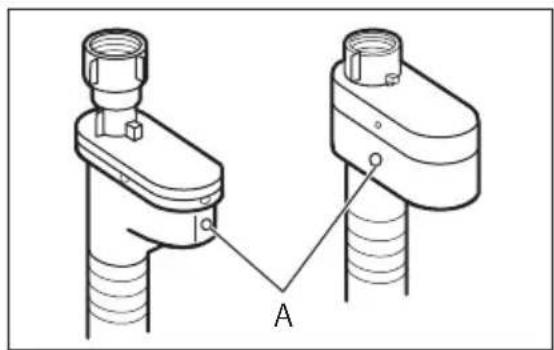

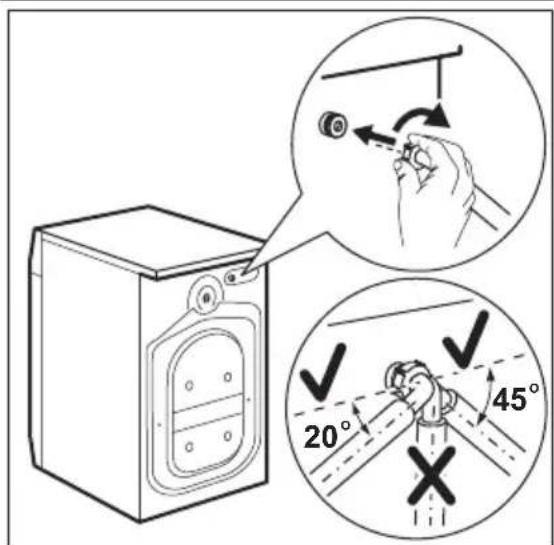

3 Tilloppsslang med översvämningsskydd
För att förhindra eventuella läckage

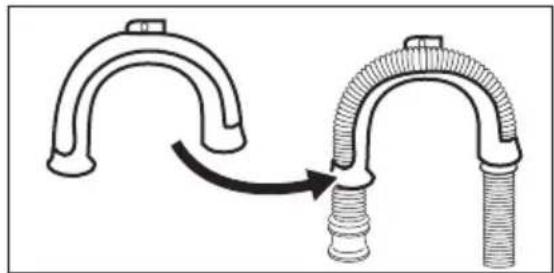

4 Plastböj

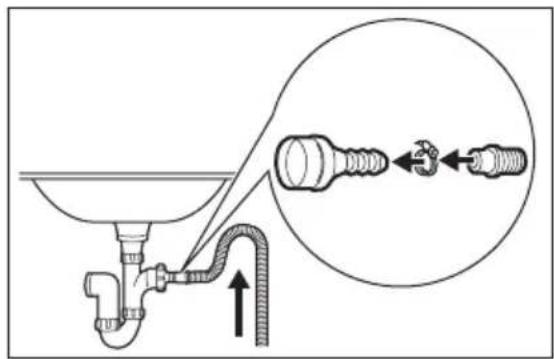

För att ansluta tömningsslangen på kanten av en diskho.

5. KONTROLLPANEL

12 Antiskrynkl. Uppfräschn. Energispar Super Eco Non Stop 60 Min. Vit-/Kulör Syntet Ylle Av/På Vit-/Kulör Syntet Lättstruktur Fintvätt Ylle/Siden 20 Min. - 3 kg Sköljning Centr./Tömning Temp. Centr. Fläckar/Förtvätt. Extra Sköljning Snabb Fördröjd Start Start/Paus 4 Torrhetsgrad Torktid 5 67

1 Strömbrytare På/Av (Av/På)
2 Programvred
3 Display
4 Knapp för automatisk torkning (Torrhetsgrad)
5 Knapp för torktid (Torktid)
6 Start/paus-knapp (Start /Paus)
7 Knapp för fördröjd start (Fördröjd Start)
8 Knappen Snabb (Snabb)
9 Knapp för extra sköljning (Extra Sköljning)
10 Knapp för fläckar/förtvätt (Fläckar/Förtwätt)

11 Knapp för reducerad centrifugering (Centr.)
12 Temperaturknapp (Temp.)

5.1 Strömbrytare På/Av 1

Tryck på knappen för att aktivera och avaktivera produkten. En ljudsignal avges när produkten är slås på. Funktionen AUTO Stand-by stänger automatiskt av produkten för att minska energiförbrukningen när:

• Du inte använder produkten under 5 minuter innan du trycker på knappen
  6.

- Alla inställningar avbryts.

- Tryck på knappen 1 för att slå på produkten igen.

- Ställ in tvättprogrammet igen och alla möjliga tillval.

- Efter fem minuter från tvättprogrammets slut. Se "När programmet är klart".

5.2 Programvred 2

Vrid vredet för att ställa in ett program. Motsvarande programlampa tänds.

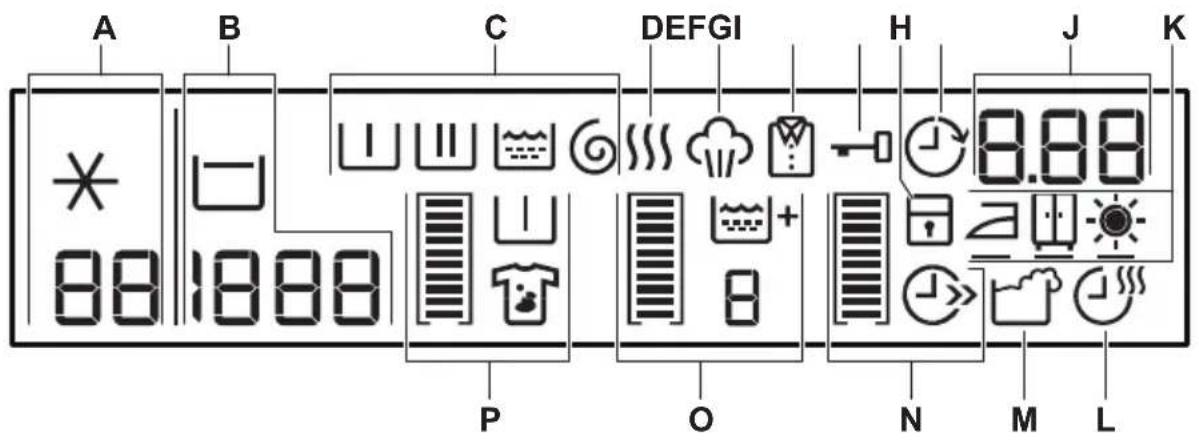

5.3 Display 3

A		Temperatur för valt program
		Kallt vatten
B		Centrifugeringshastigheten för valt program
		Symbolen Ingen centrifugering1)
		Symbolen Sköljstopp

1) Endast i programmet CENTRIFUGERING/TÖMNING.

C		Förtvättsfas
		Tvättfas
		Sköljfas
		Centrifugeringsfas
	Fassymbolerna
	När ett program valts tänds alla symbolerna för faserna som hör samman med programmet.
	När programmet startar blinkar bara symbolen för den aktiverade fasen.
	När programmet är klart lyser symbolen för den sista fasen.

Fassymbolerna

• När ett program valts tänds alla symbolerna för faserna som hör samman med programmet.
• När programmet startar blinkar bara symbolen för den aktiverade fasen.
• När programmet är klart lyser symbolen för den sista fasen.

D	[33]	Torksymbolen tänds när du väljer ett torkprogram.
E		Ångsymbolen tänds när du väljer ett ångprogram.
F		Skrynkelskyddssymbolen tänds när du väljer ett tork-program.
G		Luckan kan inte öppnas när symbolen lyser.Luckan kan öppnas när symbolen släcks.Om programmet är klart men symbolen fortfarande lyser:• Funktionen Sköljstopp är på.• Det finns vatten i trumman.
H		Symbolen för barnlås tänds när barnlåset är aktiverat.
I		Symbolen för fördröjd start tänds när du väljer funktionen för fördröjd start.
J		• Programtiden (tvätt- och/eller torkfasen)När programmet startar minskar programtiden i steg om 1 minut.
		• Fördröjd startNär knappen för fördröjd start trycks in visar dis-playen den fördröjda starttiden.
	[7BWG]	• F e l k o d e rOm det är fel på produkten visas felkoder på dis-playen. Se avsnittet "Felsökning".
		• Displayen visar det här meddelandet i några sekunder när:- Funktionen inte kan ställas in för tvättprogrammet.- Du försöker byta program under pågående program.
	[SYY8]	• När programmet är klart.
Symboler för torrhetsgrad: tänds när du väljer automatisk torkning
K	[625A]	Symbol för extra torrt
		Symbol för skåptorrt
	[579H]	Symbol för stryktorrt
L	[2TV3]	Torktidssymbolen tänds när du väljer ett torkprogram.
M	[085X]	Symbolen för överdosering av tvättmedel tänds i slutet av programmet när produkten känner av för mycket tvättmedel.

Grafiska staplar

	[waart]	Det tomma indikatorfältet visas bara om relaterad funktion är tillgänglig för valt program.
	[waart]	Indikatorfältet fylls enligt valda funktioner.
	Om du gör ett felaktigt val anger meddelandetErratt valet inte är möjligt.
N		Symbolen för att spara tid tänds när du väljer någon av programlängderna.
	[waart]	• Förkortad tid
	[waart]	• Extra snabb
O	[waart]	Symbolen för extra sköljning tänds när den här funktionen aktiveras.
	[waart]	Värdet visar det totala antalet sköljningar.
	[waart]	Indikatorfältet är helt fyllt när du väljer max antal sköljningar.
P	[waart]	Symbolen för fläckar tänds när du aktiverar funktionen.
	[waart]	Symbolen för förtvätt tänds när den här funktionen aktiveras.
	[waart]	Indikatorfältet är inte helt fyllt när du bara väljer en av funktionerna.
	[waart]	Indikatorfältet är helt fyllt när du väljer de två funktionerna.

5.4 Knapp för automatisk torkning 4

Tryck på den här knappen för att välja en automatisk torrhetsgrad för tvätten. På displayen visas symbolen för den valda torrhetsgraden.

• Extra torrt
• Skåptorrt
• Stryktorrt

Du kan inte välja alla automatiska nivåer för alla typer av textilier.

5.5 Knapp för torktid 5

Tryck på den här knappen för att ange den tid som passar textilierna som du ska torka. På displayen visas det valda värdet.

Varje gång du trycker på knappen ökar torktiden med 5 minuter.

Du kan inte välja alla tider för oli- ka typer av textilier.

5.6 Start/Paus-knappen 6

Tryck på knappen 6 för att starta eller avbryta ett program.

5.7 Knappen Födröjd start 7

Tryck på knappen 7 för att fördröja starten av ett program med 30 minuter upp till 20 timmar.

5.8 Knappen Tidspar 8

Tryck på knappen 8 för att minska programlängden.

– Tryck en gång för att ställa in "Kortare längd" för lätt smutsade plagg.
– Tryck två gånger för att ställa in "Extra snabb" för mycket lätt smutsade plagg.

Vissa program accepterar bara en av de två funktionerna.

5.9 Knappen Extra sköljning

9

Tryck på knappen 9 för att lägga till sköljprogram till ett program. Använd den här funktionen för personer som är allergiska mot tvättmedel och i områden när vattnet är mjukt.

5.10 Knapp för fläckar/förtvätt 10

Tryck på knappen 10 för att lägga till fläck- och/eller förtvättsfunktionen till ett program. Tryck på knappen flera gånger för att aktivera en eller två funktioner. Tillhörande symbol och indikatorfält visas på dis-playen.

FLÄCKAR

• An v ä nd s för tv ä tt med r fläckar.
  När funktionen ställs in ska fläckbort- tagningsmedel hållas i facket 📞. Funktionen lägger till tid till program- längden.

Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

FÖRTVÄTT

- Använd den här funktionen för att lägga till en förtvättsfas före tvättfasen. Vi rekommenderar att du använder den här funktionen när tvätten är mycket smutsig.

Valet av den här funktionen lägger till tid till programlängden.

5.11 Centrifugeringsknapp 11

Tryck på den här knappen för att:

- Sänka högsta hastigheten för centrifugeringsfasen i programmet.

Displayen visar endast tillgängliga centrifugeringshastigheter med valt program.

• Avaktivera centrifugeringsfasen.
- Aktivera funktionen "Sköljstopp". Ställ in den här funktionen för att förhindra att materialen skrynklar. Maskinen tömmer inte när programcykeln är klar.

5.12 Temperaturknapp 12

Tryck på 12 för att ändra den inställda temperaturen. När displayen visar ✕ - - värmer inte produkten upp vattnet.

5.13 Ljudsignal

Ljudsignaler avges när:

• Du aktiverar produkten.
- När du avaktiverar produkten.
- När du trycker på knapparna.
- När programmet är klart.
- När ett fel uppstått på produkten.
För att avaktivera/aktivera ljudsignalerna ska du trycka på 10 och 9 samtidigt i 6 sekunder.

Om ljudsignalerna är avaktivera- ket svårade kommer de bara att höras när du trycker på knapparna och om ett fel uppstår.

5.14 Barnlås

Den här funktionen hindrar barn från att leka med kontrollpanelen.

• Aktivera funktionen genom att trycka på knappen 12 och 11 samtidigt tills symbolen visas på displayen.

• Avaktivera funktionen genom att trycka på knappen 12 och 11 samtidigt tills symbolen 📋 släcks.
  Du kan aktivera funktionen:

• Innan du trycker på Start/Paus-knappen 6 : Produkten kan inte starta.

• När du har tryckt på Start/Paus-knappen 6 avaktiveras alla knapparna och programvredet.

5.15 Funktionen Permanent extra sköljning

Med den här funktionen kan du ha funktionen för extra sköljning på permanent när du ställer in ett nytt program.

- Aktivera funktionen genom att trycka på knappen 8 och 7 samtidigt tills symbolen visas på displayen.

- Avaktivera funktionen genom att trycka på knappen 8 och 7 samtidigt tills symbolen 📄 släcks.

1. TVÄTTPROGRAM

Program-temperatur		Typ av tvättmängdMax vikt på tvätten	Program-beskriv-ning	Funktioner
TVÄTTPROGRAM
Vit-/ Kulör95° - Kall		Vit och färgad bomull med hårt smutsad tvätt.Max. vikt 9 kg	TvättSköljningarLång cent-rifugering	CENTRIFUGERING SKÖLJSTOPPFÖRTVÄTT1)/FLÄCKAR2)EXTRA SKÖLJNINGSNABB3)
Syntet60° - Kall		Syntet eller blandade ma-terial (normalt smutsad tvätt).Max. vikt 4 kg	TvättSköljningarKort centri-fugering	CENTRIFUGERING SKÖLJSTOPPFÖRTVÄTT1)/FLÄCKAR2)EXTRA SKÖLJNINGSNABB
Lättstruket4)60° - Kall		Syntetmaterial. Tvätt- ochcentrifugeringsfasen i det här programmet är skon-sam för att förhindra att tvätten blir skrynklig. Pro-dukten lägger till ytterliga-re sköljningar.Max. vikt 4 kg	TvättSköljningarKort centri-fugering	CENTRIFUGERING SKÖLJSTOPPFÖRTVÄTT1)EXTRA SKÖLJNINGSNABB
Fintvätt40° - Kall		Fintvätt som akryl, viskos,polyester (normalt smuts-ad tvätt).Max. vikt 4 kg	TvättSköljningarKort centri-fugering	CENTRIFUGERING SKÖLJSTOPPFÖRTVÄTT1)/FLÄCKAR2)EXTRA SKÖLJNINGSNABB
Ylle / Siden		Maskintvättbar ylle såväl som för handtvättbar ylle och ömtåliga material med "handtvättsymbolen". Max. vikt 2 kg	TvättSköljningarKort centrifugering	CENTRIFUGERINGSKÖLJSTOPP
20 Min. - 3 kg40° - 30°		Snabbtvätt för lätt smuts-ade sportkläder och bo-mulls- och syntetplagg som använts en gång.Max. vikt 3 kg	TvättSköljningarKort centrifugering	CENTRIFUGERING
		Alla material.Max. vikt 9 kg	En skölj-ning med tillagdcentrifu-gering	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJ-NING ^5)
	/ Töm-	Alla material.Centrifugeringshastighe-ten antar inställningen förbomull. Ställ in centrifuge-ringshastigheten efter ty-pen av material.Max. vikt 9 kg	Tömningav vattenCentrifu-geringsfas	CENTRIFUGERINGINGEN CENTRIFU-GERING
TORKPROGRAM
		Yllemax 1 kg	Endasttidsstyrdtorkning
		Syntetmax 3 kg	Automatisktorkningeller tids-styrd tork-ning
		Bomull max 7 kg Automatisk	torkningeller tids-styrd tork-ning
	>60	Hela programmet består av en tvättfas och torkfasför en mindre mängd blan-dade textilier (bomull ochsyntet).max 1 kg	TvättSköljningarKort centrifugeringAutomatisktorkning
TVÄTTPROGRAM

Program-temperatur	Typ av tvättmängdMax vikt på tvätten	Program-beskrivning	Funktioner
Super EcoKall	Blandade material (bomull och syntet). Kallt tvättprogram avsett för att spara energi, vatten och tid.7)Max. vikt 3 kg	TvättSköljningarKort centrifugering	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJNING
Energispar8)60° - 40°	Vit och färgad bomull (normal smutsad tvätt).Med det här programmet får du ett bra tvättresultat med minskad energiåtgång. Programmets tvättfas har förlängts.Max. vikt 9 kg	TvättSköljningarLång centrifugering	CENTRIFUGERINGSKÖLJSTOPPFÖRTVÄTT1)/FLÄCKAR2)EXTRA SKÖLJNINGSNABB3)

1) Om du använder flytande tvättmedel ska du välja ett program utan FÖRTVÄTT.
2) Denna fläckfunktion är inte tillgänglig vid temperaturer under 40 °C.
3) Om du väljer längden Extra snabb rekommenderar vi att du minskar mängden tvätt. Det går att fylla produkten helt men tvättresultatet blir sämre.
4) Det här programmet är inte kompatibelt med torkning.
5) Tryck på EXTRA SKÖLJNING för fler sköljningar. Med en låg centrifugeringshastighet sköljer produkten skonsamt och centrifugerar en kort stund.
6) Tryck på INGEN CENTRIFUGERING om du bara vill ställa in TÖMNING.
7) Detta program är lämpligt att använda med tvättmedel som är effektiva vid låga temperaturer.
8) Energisparprogrammet för bomull » vid 60 °C med en tvättmängd på 9 kg är referensprogram för de uppgifter som anges på energietiketten enligt standard EEG 92/75.

Program-1) Typ av tvättmängd Max. vikt
ÅNGPROGRAM
Uppfräschen. Bomull och syntet	Det här programmet tar bort dålig lukt från tvätten.	upp till 1.5 kg
	Ånga tar inte bort lukt från djur.
Antiskrynkl. Bomull och syntet	Det här programmet hjälper till att göra tvätten mindre skrynklig.	upp till 1.5 kg

Ånga kan användas för tvätt som torkat, tvättats eller använts en gång.

Dessa program kan minska skrynklor och dålig lukt och göra tvätten mjukare.

Använd inget tvättmedel. Ta vid behov bort fläckar genom att tvätta eller använda fläckborttagningsmedel på platsen.

Ångprogram innehåller inte någon hygientvätt.

Välj inte ångprogrammet för den här typen av plagg:

- kläder där etiketten med skötselråd inte specificerar att de lämpar sig för torktumling

- alla kläder med delar av plast, metall, trä eller liknande.

1) Om du väljer ett ångprogram med torr tvätt kommer den att kännas fuktig i slutet av programmet. Det är bättre att exponera plaggen för frisk luft i ca 10 minuter så att fuktigheten försvinner. När programmet är klart tar du snabbt ut tvätten ur trumman. Efter ett ångprogram kan kläderna strykas ändå, men det går mycket lättare!

6.1 Woolmark-intyg

"Maskinens ylleprogram har testats och godkänts av Woolmark Company för tvätt av maskintvätt av ylleplagg märkta som "handtvätt", under förutsättning att plaggen tvättas enligt anvisningarna på klädvårdsetiketten och enligt anvisningarna från tillverkaren av denna tvättmaskin. M1144

I Storbritannien, Irland, Hong Kong och Indien är Woolmark-symbolen ett certifieringsmärke.

6.2 Program för automatisk torkning

Torrhetsgrad Material Vikt
Extra torrtFör frottématerial	Bomull och linne(morgonrockar, badhand-dukar osv.)	upp till 7 kg
SkåptorrtFör plagg som ska läggas un-dan	Bomull och linne(morgonrockar, badhand-dukar osv.)	upp till 7 kg
	Syntet och blandade ma-terial(tröjor, blusar, underkläder,linne)	upp till 3 kg
StryktorrtFör strykning	Bomull och linne(lakan, bordsdukar, skjortorosv.)	upp till 7 kg

6.3 Program för tidsstyrd torkning

Torkningsgrad Material		Vikt (kg)	Centrifuge-ring-shastighet (rpm)	Förslag på tider (min.)
Extra torrtFör frottématerial	Bomull och linne(morgonrockar, badhand-dukar osv.)	7 1600	240 - 250
		5 1600	140 - 160
		2 1600	85 - 95
Skåptorrt ^1) För plagg som ska läggas undan	Bomull och linne(morgonrockar, badhand-dukar osv.)	7 1600	230 - 240
		5 1600	130 - 150
		2 1600	75 - 85
SkåptorrtFör plagg som ska läggas undan	Syntet och blandade material(tröjor, blusar, underkläder, linne)	3 1200	135 - 145
		1 1200	40 - 50
StryktorrtLämpligt för strykning	Bomull och linne(lakan, bordsdukar, skjor-tor osv.)	7 1600	210 - 230
		5 1600	100 - 120
		2 1600	65 - 75
Ylletorrt	Ylle (tröjor)	1	1200	110 - 130

1) Information till provanstalter

Testprestanda, i enlighet med EN 50229, måste utföras med en första torkningstvätt på 6 kg (tvättens sammansättning: örngott och handdukar) genom att välja programmet för automatiskt skåptorrt för bomull.

Den andra torktvätten på 3 kg (tvättens sammansättning: 3 lakan och handdukar) måste testas genom att välja programmet för automatiskt skåptorrt för bomull.

7. FÖRBRUKNINGSVÄRDEN

I programets start visar displayen varaktighetsprogramet för maxvikten. Under tvättfasen blir programets varaktighet automatiskt uträknat och kan förkortas ordentligt om tvättens vikt är mindre än maxvikten (t.ex. Bomull 60°C med maxvikt 9 kg, så överskrider programet 2 timmar. Om vikten där- emot är 1 kg så är programet klart på mindre än en timme).

När apparaten räknar ut programets längd så blinkar en lampa i displayen.

Program Energiförbruk-ning(kWh)		Vattenförbruk-ning(liter)	Program-längd(minuter)
Bomull 60° 1.60 69
Energisparprogram förbomull 60° 1)	1.05 63		Se displayenpå kontroll-panelen omdu vill seprogram-mets längd.
Bomull 40 °C 1.0 69
Syntet 40° 0.60 48
Fintvätt 40 °C 0.70 58
Ylle / Handtvätt 30° 0.35 57

1) Energisparprogrammet för bomull vid 60 °C med en tvättmängd på 9 kg är referensprogram för de uppgifter som anges på energietiketten enligt standard EEG 92/75.

De förbrukningsdata som anges i denna tabell är riktvärden som kan variera beroende på mängd och typ av tvätt, det inkommande vattnets temperatur och omgivningstemperaturen.

8. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt för att aktivera tömningssystemet.

2. Häll lite tvättmedel i tvättmedelsfacket för huvudtvätt. Ställ in och

starta ett program för bomull vid högsta temperaturen utan tvätt. Detta tar bort all möjlig smuts från trumman och baljan.

9. FYLLA PÅ TVÄTT

1. Öppna vattenkranen.

2. Sätt i stickkontakten i eluttaget.

3. Tryck på knappen 1 för att slå på produkten.

4. Lägg in tvätten i produkten.

5. Använd rätt mängd tvättmedel och tillsatser.

6. Ställ in och starta rätt program för typen av tvätt och smutsgrad.

9.1 Fylla på tvätt

1. Öppna luckan till produkten.

2. Lägg in tvätten i trumman, ett plagg i taget. Skaka kläderna innan du lägger dem i produkten. Lägg inte i för mycket tvätt i trumman.

3. Stäng luckan.

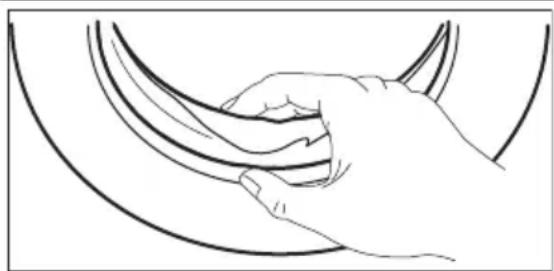

Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

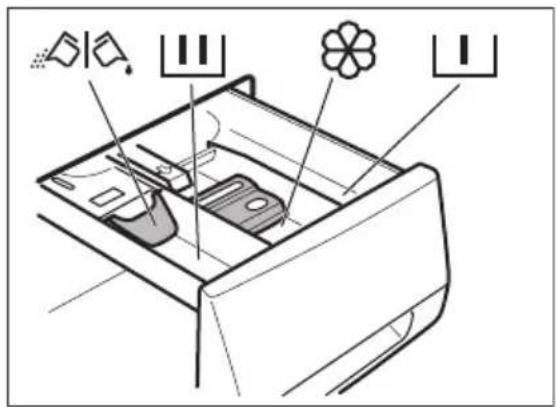

9.2 Fylla på tvättmedel och tillsatsmedel

	Tvättmedelsfacket för förtvättsfasen, blötläggningsprogrammet och fläckfunktionen.Tillsätt tvättmedlet för förtvätt, blötläggning och fläckborttagning innan programmet startar.
	Tvättmedelsfacket för tvättfasen.Om du använder flytande tvättmedel lägger du in det precis innan du startar programmet.
	Fack för flytande tillsatsmedel (sköljmedel, stärkningsmedel).Lägg produkten i facet innan du startar programmet.
MAX	Detta är den högsta nivån för mängden flytande tillsatsmedel.
	Flik för pulvertvättmedel eller flytande tvättmedelVänd den (uppåt eller nedåt) i rätt läge för att använda pulvertvättmedel eller flytande tvättmedel.
	Följ alltid anvisningarna på tvättmedelsprodukternas förpackning.

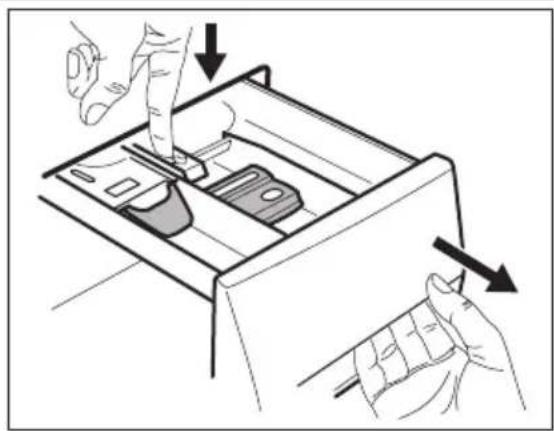

Kontrollera flikens läge

1. Mät upp tvätt- och sköljmedel.

2. Stäng tvättmedelsfacket försiktigt. Se till att fliken inte orsakar en till-täppning när du stänger facket.

3. Dra ut tvättmedelsfacket så långt det går.

4. Tryck ner spaken för att ta ut facket.

5. Vänd fliken uppåt om du ska använda pulvertvättmedel.

6. Vänd fliken nedåt om du ska använda flytande tvättmedel.

Med fliken i läget NEDÅT:

• Använd inte geléaktigt eller flytande tvättmedel.
• Lägg inte i mer flytande tvättmedel än gränsen som visas på fliken.
  – Ställ inte in förtvättsfasen.
  – Ställ inte in funktionen fördröjd start.

9.3 Ställa in och starta ett program

1. Vrid programväljaren. Motsvarande programlampa tänds.
2. Kontrollampan för 6 -knappen blinkar rött.

3. Displayen visar standardtemperatur, centrifugeringshastighet och det tomma indikatorfältet för tillgängliga funktioner.

4. Tryck på motsvarande knappar för att ändra temperaturen och/eller centrifugeringshastigheten.

5. Ställ in tillgängliga funktioner.
6. Tryck på knappen 6 för att starta programmet. Kontrollampan för 6 - knappen är tänd.

Tömningspumpen kan vara igång en kort tid när produkten fyller på vatten.

Produkten justerar automatiskt programtiden efter tvätten du har lagt in i trumman så att du får perfekt tvättresultat på minsta möjliga tid. Efter ca 15 minuter från programmets start visar displayen det nya tidsvärdet.

9.4 Göra paus i ett program

1. Tryck på 6 -knappen. Kontrollam- pan blinkar.
2. Tryck på 6 -knappen igen. Tvätt-programmet fortsäter.

9.5 Avbryta ett program

1. Tryck på 1 -knappen för att avbryta programmet och stänga av produkten.
2. Tryck på 1 -knappen igen för att slå på produkten. Du kan nu ställa in ett nytt tvättprogram.

Produkten tömmer inte ut vattnet.

9.6 Ändra en funktion

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på 6 -knappen. Kontrollam- pan blinkar.

2. Ändra den inställda funktionen.

9.7 Ställ in fördröjd start

1. Tryck på 7 -knappen flera gånger tills antalet minuter eller timmar visas på displayen. Motsvarande symboler tänds.
2. Tryck på 6 -knappen. Produkten startar nedräkningen till den fördröjda starten.

När nedräkningen är klar startar programmet automatiskt.

Innan du trycker på 6 -knappen för att starta produkten kan du avbryta eller ändra inställningen av den fördröjda starten.

Du kan inte ställa in fördröjd start med programmet Ånga.

9.8 Avbryta den fördröjda starten

1. Tryck på 6 -knappen. Motsvarande kontrollampa blinkar.
2. Tryck på 7 -knappen flera gånger tills displayen visar 0'.
3. Tryck på 6 -knappen. Programmet startar.

9.9 Öppna luckan.

Produktens lucka är låst medan ett program eller fördröjd start pågår.

Öppna produktens lucka:

1. Tryck på 6 -knappen. Symbolen för lucklåset släcks.
2. Öppna luckan till produkten.
3. Stäng produktens lucka och tryck på 6 -knappen. Programmet eller den fördröjda starten fortsätter.

Om temperaturen och nivån på vattnet i trumman är för hög förblir symbolen tänd och du kan inte öppna luckan. Gör enligt följande för att öppna luckan:

1. Stäng av produkten.
2. Vänta några minuter.
3. Kontrollera att det inte finns något vatten i trumman.

Om du stänger av produkten måste du ställa in programmet igen.

9.10 När programmet är klart

• Produkten stannar automatiskt.
  • Ljudsignalen läter.
  • 0 tänds på displayen.
• Kontrollampan för Start/Paus-knappen 6 släcks.
• Symbolen för lucklåset släcks.
• Tryck på knappen 1 för att stänga av produkten. Fem minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.

När du slår på produkten igen visas slutet på det senast inställda programmet på displayen. Vrid programväljaren för att ställa in ett program.

• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.
• Stäng vattenkranen.

Tvättprogrammet är klart men det finns vatten i trumman:

– Trumman roterar regelbundet för att undvika att tvätten skrynklas.
– Luckan förblir låst.
– Du måste tömma ut vattnet för att kunna öppna luckan.

För tömning av vattnet:

1. Sänk vid behov centrifugeringshastigheten.
2. Tryck på Start/Paus-knappen 6. Produkten tömmer ut vattnet och centrifugerar.
3. När programmet är klart och symbolen med lucklås släcks kan du öppna luckan.
4. Stäng av produkten.

Produkten töms och centrifuge-rar automatiskt efter cirka 18 tim-mar.

10. FYLLA PÅ TVÄTTMEDEL OCH TILLSATSMEDEL

WARNING

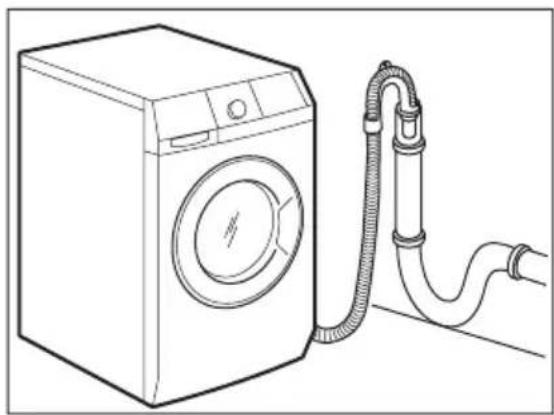

Öppna vattenkranen. Placera tömningsslangen i tvätthon eller anslut den till avloppet.

• Lägg in tvätt i maskinen.
• Vrid programvredet till lämpligt program för plaggen som ska torkas. På displayen visas den kortaste tiden.

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

Torktidssymbolen tänds.

Ange högsta möjliga centrifuge- ringshastighet för den typ av plagg du tvättar för att få så bra torkresultat som möjligt.

Du kan torka tvätten på två sätt:

Med automatisk torkning

- Tryck på knappen 4 flera gånger tills ett svart streck visas under symbolen för torrhetsgrad:

Symbolen för extra torrt tänds.

Symbolen för skåptorrt tänds.

Symbolen för stryktorrt tänds.

Symbolen för torktiden släcks.

• På displayen visas tiden som beräknats utifrån en normal tvättmängd.
  Om tvättmängden är större eller mindre än den normala mängden justerar produkten automatiskt tiden under programmets gång.
• Tryck på knappen 6 för att starta programmet.

Symbolen för lucklåset tänds.

Torksymbolen börjar att blinka.

Symbolen för den valda graden fortsätter att lysa. De andra symbolerna släcks.

Du kan inte välja alla grader för alla typer av tvätt.

Med tidsstyrd torkning:

- Tryck på knappen 5 flera gånger för att ange tiden (se tabellen «Torkprogram»).

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

Torktidssymbolen tänds.

Välj tid

• Varje gång du trycker på knappen ökar torktiden med 5 minuter.
• Efter några sekunder ändras tiden som visas på displayen: produkten beräknar även hur lång tid skrynkelskydds- och avkylningsfasen tar.

Total tid

- Tryck på knappen 6 för att starta programmet. På displayen visas den nya tiden varje minut.

Torksymbolen börjar att blinka.

Symbolen för lucklåset tänds.

Om du bara anger 10 minuter genomförs bara ett avkylningsprogram.

När programmet är klart

• Produkten stannar automatiskt.
  • Ljudsignalen låter.
  • tänds på displayen.
• Kontrollampan för Start/Paus-knappen 6 släcks.
• Under de sista minuterna av torkprogrammet pågår en skrynkelskyddsfas.

Skrynkelskyddssymbolen blinkar.

Luckan är fortfarande spärrad.

• Tryck på knappen 1 för att stänga av produkten. Några minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.
• När lampan för lucklåset släcks kan du öppna luckan.
• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.
• Stäng vattenkranen.

11. STÄLLA IN OCH STARTA ETT PROGRAM

11.1 NON-STOP-program - tvätt och automatisk torkning

FÖRSIKTIGHET

Placera inte något platsföremål eller en tvättboll för tvättmedlet i trumman.

• Tryck på knappen 1 för att sätta på produkten.
• Lägg in tvätt i maskinen.
• Mät upp tvätt- och sköljmedel.
• Vrid programvredet till tvättprogrammet. Displayen visar symbolerna för de olika tvättfaserna.

FÖRSIKTIGHET

Välj inte en lägre centrifuge- ringshastighet än den automa- tiska hastigheten för det valda programmet.

• Välj tillvalsfunktioner.
- Tryck på knappen 4 tills ett svart streck visas under någon av symbolerna för torrhetsgrad.

	Symbolen för stryk-torrt tänds.
	Symbolen för skåp-torrt tänds.
	Symbolen för extra torrt tänds.

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

Tiden som visas på displayen anger hur lång tid tvätt- och torkprogrammet beräknas ta vid en normal tvättmängd.

- Tryck på knappen 6 för att starta programmet.

Symbolen för den valda torrhetsgraden fortsätter att lysa.

De andra symbolerna släcks.

Symbolen för lucklåset tänds.

På displayen visas den nya tiden varje minut.

Under de sista minuterna av torkprogrammet pågår en skrynkelskydds- och avkylningsfas.

• När programmet är klart stannar produkten automatiskt.
• Ljudsignalen låter.
• När symbolen -0 släcks kan du öppna luckan.
• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
• Stäng vattenkranen.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.

11.2 NON-STOP-program - tvätt och tidsstyrd torkning

FÖRSIKTIGHET

Placera inte något platsföremål eller en tvättboll för tvättmedlet i trumman.

• Tryck på knappen 1 för att sätta på produkten.
• Lägg in tvätt i maskinen.
• Mät upp tvätt- och sköljmedel.
• Vrid programvredet till tvättprogrammet. På symbolen visas de olika faserna i tvättprogrammet.

Välj inte en lägre centrifugering-shastighet än den automatiska hastigheten för det valda programmet.

• Välj tillvalsfunktioner.
• Tryck på knappen 5 för att ställa in torktiden.

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

Torktidssymbolen tänds.

- På displayen visas den valda torktiden.

Vald torktid

- Efter några sekunder visas den totala längden på programmen på displayen:

Total tid (tvätt- + tork- + skrynkelskydds- + avkylningsfaser)

Om du väljer en torktid på bara 10 minuter ingår även skrynkelskydds- och avkylningsfaserna i den totala tiden.

- Tryck på knappen 6 för att starta programmet.

Luckan är spärrad

På displayen visas den nya tiden varje minut.

• När programmet är klart stannar produkten automatiskt.
  • Ljudsignalen låter.

• När symbolen för lucklåset släcks kan du öppna luckan.

• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
• Stäng vattenkranen.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.

11.3 Ludd i materialet

Under tvätt- och/eller torkfasen kan vissa typer av material (rengöringssvamp, ylle, sweatshirt) släppa ifrån sig ludd.

Luddet kan fastna på textilierna under nästa program.

Denna olägenhet ökar med syntetiska textilier.

Om du vill förhindra ludd i tvätten rekommenderar vi att du:

• Inte tvättar mörka textilier efter att du tvättat och torkat ljusa textilier (ny rengöringssvamp, ylle, sweatshirt) och tvärtom.
• Lufttorka denna typ av textilier när de tvättas första gången.
• Rengöring av nälfällan.
• Efter torkfasen rengör du den tomma trumman, packningen och luckan med en våt trasa.

Om du vill ta bort ludd inuti trumman väljer du ett specialprogram:

• Töm trumman.
• Rengör trumman, tätningen och luckan med en våt trasa.
  • Välj sköljprogrammet.
• Tryck samtidigt på knappen 9 och knappen 7 för att aktivera rengöringsfunktionen tills CLE visas på displayen.
• Tryck på knappen 6 för att starta programmet.

12. RÅD OCH TIPS

12.1 Fylla på tvätt

• Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle
• Följ tvättanvisningarna som finns på tvätmärkningen.
• Tvätta inte vita och färgade plagg till-sammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att du tvättar dem separat de första gångerna.
• Stäng örngott, blixtlås, hakar och tryckknappar. Knyt skärp.
• Töm alla fickor och veckla ut plaggen.
• Vänd ut och in på flerfärgade plagg, ylle och plagg med tryck.
  • Ta bort svåra fläckar.
• Tvätta svåra smutsfläckar med ett specialtvättmedel.
• Var försiktig med gardiner. Ta bort hakarna eller lägg gardinerna i en tvättpåse eller ett örngott.
• Tvätta inte i produkten:
  – Tvätt utan fäll eller med snitt
  – Behåar med metallbygel.
• Tvätta små plagg i en tvättpåse.
• En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsfasen. Om detta händer, justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.

12.2 Svåra fläckar

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du tar bort dessa fläckar innan du lägger in plaggen i produkten.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

12.3 Tvättmedel och tillsatser

• Använd endast tvättmedel och tillsatser som är särskilt avsedda för tvättmaskiner.
• Blanda inte olika sorters tvättmedel.
• För miljöns skull ska du inte använda mer diskmedel än nödvändigt.
• Följ alltid anvisningarna på förpackningen till dessa produkter.
• Använd rätt produkter för materialets typ och färg, programtemperatur och smutsgrad.
• Ställ inte in förtvättsfasen om du använder flytande tvättmedel.
• Om produkten inte har ett tvättmedelsfack med luckenheten tillsätter du det flytande tvättmedlet med en doseringsboll.

12.4 Vattenhärdhet

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Följ alltid anvisningarna på förpackningen till produkterna.

Motsvarande skalor mäter vattenhärdheten:

• Tyska grader (°dH).
• Franska grader (°TH).
• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).
• Clarke-grader.

Vattenhärdhetstabell

Nivå Typ	Vattenhårdhet
	°dH °T.H. mmol/l Clarke
1 mjukt 0-7 0-15 0-1.5 0-9
2 medel 8-14 16-25 1.6-2.5 10-16
3 hårt 15-21 26-37 2.6-3.7 17-25
4 mycket hårt	>21	>37	>3.7	>25

12.5 Ekologiska tips

Bidra till vår miljö genom att använda mindre vatten och energi och följ anvisningarna nedan:

• Ställ in ett program utan förtvätt om du har tvätt som är normalt smutsig
• Starta alltid ett tvättprogram med full maskin.
• Använd vid behov fläckborttagningsmedel när du ställer in ett program med låg temperatur.
• Kontrollera vattenhärdheten i hemmet så att du använder rätt mängd tvättmedel

– Ylle- eller silkesplagg
- Plagg med metalldetaljer
- Nylonstrumpor
- Filtar
- Överkast
- Täcken
- Jackor
– Sovsäckar
– Textilier med rester av hårspray, nagellacksborttagningsmedel eller liknande
- Plagg som innehåller skumgummi och liknande material.

12.6 Tips om torkning

Förbereda torkprogrammet

• Öppna vattenkranen.
• Kontrollera att anslutningen till tömningsslangen är korrekt. Läs installationskapitlet om du vill ha mer information.
• Om du vill veta hur stor tvättmängd du kan ha i de olika torkprogrammen tit-tar du i tabellerna.

Välj inte något torkprogram för den här typen av tvätt:

• Mycket ömtåliga plagg
• Syntetgardiner

12.7 Klädvårdsetiketter

När du torkar annan tvätt följer du plaggens tvättråd:

• = Plagget kan torktumlas
• 📄 = Torkprogrammet sker vid hög temperatur
• = Torkprogrammet sker vid lägre temperatur
• = Plagget kan inte torktumlas.

12.8 Torkprogrammens varaktighet

Torktiden kan variera beroende på:

- den sista centrifugeringens hastighet

• torrhetsgrad
• typ av tvätt
  • tvättens vikt ALLMÄNNA TIPS
  Läs tabellen «Torkprogram» om du vill veta de genomsnittliga torktiderna.
  Där får du reda på hur du torkar tvätten på bästa sätt. Notera torktiden för redan körda program.
  Undvika statisk elektricitet i slutet av torkprogrammet:
• Använd sköljmedel i tvättprogrammet.
• Använd särskilt sköljmedel för torktumlare.

När torkprogrammet är klart tar du ut tvätten direkt.

12.9 Ytterligare torkning

Om tvätten fortfarande är fuktig när torkprogrammet är klart väljer du ytterligare en kort torkning.

WARNING Om du vill undvika att plaggen blir skrynkliga eller krymper bör du inte övertorka tvätten.

13. UNDERHÅLL OCH RENGÖRING

WARNING

Koppla loss produkten från eluttaget innan du rengör den.

13.1 Avkalkning

Vattnet vi använder innehåller kalk. Använd vid behov en vattenavhärdare för att ta bort kalk.

Använd en specialprodukt avsedd för tvättmaskiner. Följ anvisningarna på tillverkarens förpackning.

Gör detta separat från tvätten.

13.2 Utvändig rengöring

Rengör produkten bara med tvål och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

13.3 Underhållstvätt

Vid programmen med låg temperatur kan det hända att det blir kvar lite tvättmedel i trumman. Kör en underhållstvätt med jämna mellanrum. För att göra detta:

• Ta ut tvätten ur trumman.
• Välj det hetaste bomullsprogrammet
- Använd rätt mängd pulvertvättmedel med biologiska egenskaper.
Efter varje tvätt ska luckan stå öppen ett tag för att undvika att mögel och otrevliga lukter bildas.

13.4 Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

13.5 Trumma

Undersök trumman regelbundet för att förhindra kalkbildning och rostpartiklar. Använd bara specialprodukter för att ta bort rostpartiklar från trumman. För att göra detta:

• Rengör trumman med en specialprodukt för rostfritt stål.
• Starta ett kort program för bomull vid max temperatur med en liten mängd tvättmedel.

13.6 Tvättmedelsfack

1. Ta bort den övre delen av facket för flytande tillsatser.
2. Rengör alla delar med vatten.

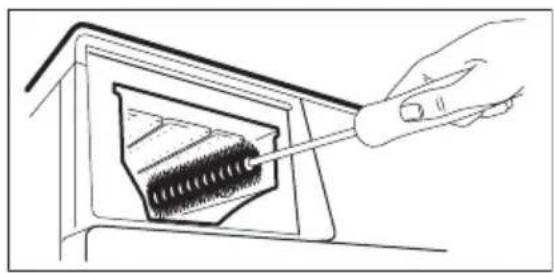

1. Rengör tvättmedelsfackets fördjupning med en borste.
2. Sätt tillbaka tvättmedelsfacket i fördjupningen.

13.7 Tömningspump

Undersök tömningspumpen regelbundet och se till att den är ren.

Rengör pumpen om:

• Produkten tömmer inte ut vattnet.
  • Trumman kan inte snurra.
• Produkten avger ett ovanligt ljud p.g.a. att tömningspumpen är blockerad.

- Displayen visar en larmkod på grund av problemet med vattentömning.

WARNING

1. Koppla bort produkten från eluttaget.
2. Ta inte loss nälfällan medan produkten är igång. Rengör inte tömningspumpen om vattnet i produkten är hett. Vattnet måste vara kallt innan du rengör tömningspumpen.

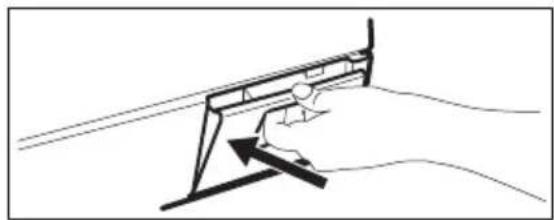

Rengöring av tömningspumpen:

1. Öppna luckan till tömningspumpen.

2. Dra luckan utåt för att ta bort den.

3. Sätt en behållare under tömningspumpens fördjupning, för att samla upp vattnet som rinner ut.

4. Tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut.

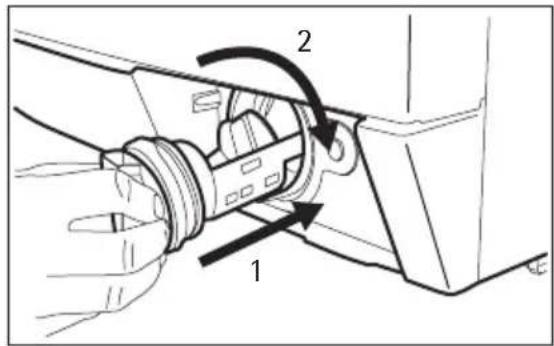

5. När behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren. Upprepa steg 4 och 5 så många gånger som behövs tills inget vatten rinner ut från tömningspumpen.

6. Dra tillbaka tömningsledningen och vrid nälfällan för att ta bort den.

7. Ta bort ludd och föremål från pumpen.

8. Se till att pumphjulet kan snurra. Om det inte gör det ska du kontakta kundtjänst.

13.8 Tilloppsslangens filter och ventilfiltret

Det kan vara nödvändigt att rengöra filtren när:

• Produkten inte fylls med vatten.
• Produkten fylls med vatten länge.

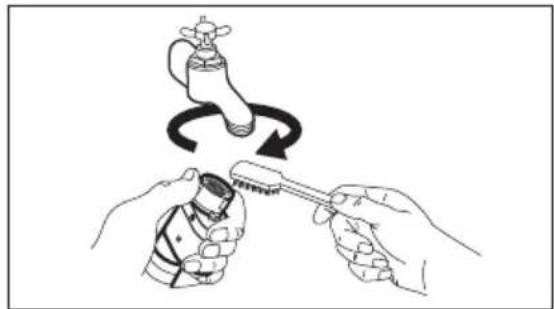

För att rengöra filtren i tilloppsslangen:

Produkten kan inte tömma ut vattnet på grund av ett fel.

1. Rengör nälfällan under en vattenkran och sätt tillbaka det i pumpen i de speciella spåren.
2. Var noga med att dra åt nälfällan ordentligt för att förhindra läckage.
3. Sätt tillbaka luckan och stäng luckan till tömningspumpen.

- Kontrollampan på 6 -knappen blinkar och tillhörande larm visas på displayen. Se avsnittet "Felsökning".

WARNING

Koppla bort produkten från elut- taget.

1. Stäng vattenkranen.
2. Ta loss tilloppsslangen från vattenkranen.
3. Rengör filtret i tilloppsslangen med en styv borste.
4. Ta loss tilloppsslangen bakom produkten.

5. Rengör filtret i ventilen med en styv borste eller en handduk.

6. Sätt tillbaka tilloppsslangen. Kontrollera att anslutningarna är helt täta för att undvika läckage.

7. Öppna vattenkranen.

Om detta händer, gå igenom stegen (1) till (6) i "Rengöring av tömningspumpen".

Rengör pumpen vid behov.

Sätt tillbaka tömningsledningen och stäng luckan till tömningspumpen. När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen.

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.
2. Starta programmet för att tömma ut vattnet.

13.10 Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan vara mindre än 0 °C, ta bort det kvarvarande vattnet i till- oppsslangen och tömningspumpen,

1. Koppla bort produkten från elutta-get.

2. Stäng vattenkranen.

3. Ta bort tilloppsslangen
4. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.
5. Töm tömningspumpen. Se nödtömningsförfarandet
6. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

14. FELSÖKNING

Produkten startar inte eller upphör att fungera. Prova först att hitta en lösning på problemet (se tabellen). Kontakta kundtjänst om du inte kan lösa problemet.

Då vissa problem uppstår hörs en ljudsignal och displayen visar en larmkod:

• E10 - Produkten fylls inte med vatten.
- E20 - Produkten tömmer inte ut vattnet.

• E40 - Produktens lucka är öppen eller är inte ordentligt stängd.
• EFO - Översvämningsskyddet är akti-verat.

WARNING

Avaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak Möjlig lösning
Produkten fylls inte med vatten.	Vattenkranen är stängd Öppna vattenkranen.
Tilloppsslangen är ska-dad.		Kontrollera att tilloppsslangen inte är skadad.
Filtren i tilloppsslangen är igentäppta.		Rengör filtren. Se "Underhåll och rengöring".
Vattenkranen är blocke-rad eller belagd med kalk.		Rengör vattenkranen.
Tilloppsslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
Vattentrycket är för lågt. Kontakta berörd myndighet.
Produkten tömmer inte ut vatt-net.	Tömningslangen är skadad.	Kontrollera att tömningslangen inte är skadad.
Filtret i tömningspumpen är igensatt.		Rengör filtret i tömningspumpen. Se "Underhåll och rengöring".
Tömningslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
Ett tvättprogram utan tömningsfas har ställts in.		Ställ in tömningsprogrammet.
Funktionen Sköljstoppär på.		Ställ in tömningsprogrammet.
Luckan är öppen eller är inte ordentligt stängd.	Stäng luckan ordentligt.
Översvämningsskyddet är aktiverat.	Dra ur stickkontakten ur eluttaget.Stäng vattenkranen.Kontakta kundtjänst.
Centrifugeringsfasen fungerar inte.	Centrifugeringsfasen är avstängd.	Ställ in centrifugeringsprogrammet.
Filtret i tömningspumpen är igensatt.		Rengör filtret i tömningspumpen. Se "Underhåll och rengöring".
Balansproblem med tvätten.		Justera plaggen manuellt i trumman och starta centrifuge-ringsfasen igen.
Programmet star-tar inte.	Stickkontakten sitter inte ordentligt i elutta-get.	Sätt i stickkontakten.
En säkring har lösts ut ihusets säkringsskåp.		Byt ut säkringen.
Du har inte tryckt på knappen 6.		Tryck på 6.
	Fördröjd start är inställd.	Avbryt den fördröjda starten om du vill starta programmet direkt.
Barnlåset är aktiverat. Inaktivera barnlåset.
Det är vatten på golvet.	Läckage från koppling-arna i vattenslangarna.	Kontrollera att kopplingarna är åtdragna.
Läckage från tömnings-pumpen.		Kontrollera att filtret i tömnings-pumpen är åtdraget.
Tömningslangen är skadad.		Kontrollera att tilloppsslangen inte är skadad.
Du kan inte öppna luckan på produkten.	Tvättprogrammet pågår.	Låt tvättprogrammet gå klart.
Det finns vatten i trumman.		Ställ in tömnings- eller centrifugeringsprogrammet.
Produkten avger ett konstigt ljud.	Produkten står inte vågrätt.	Justera produktens nivå. Se "Installation".
Du har inte tagit bort förpackningen och/eller transportbultarna.		Ta bort förpackningen och/eller transportbultarna. Se "Installation".
Mycket liten tvättmängd.		Fyll på mer tvätt i trumman.
Produkten fylls med vatten och töms omedelbart.	Tömningslangens ände sitter för lågt.	Kontrollera att tömningslangen är ställd i rätt läge.
Tvättresultaten är inte tillfredsställande.	För lite eller felaktigt tvättmedel har använts.	Öka mängden tvättmedel eller använd ett annat tvättmedel.
Du har inte tagit bort svåra fläckar innan du tvättar tvätten.		Använd specialprodukter för att ta bort svåra fläckar.
Fel temperatur har ställts in.		Kontrollera att du ställer in rätt temperatur.
För stor tvättmängd. Minska tvättmängden.
Produkten torkar inte plaggen eller torkar inte tillfredsställande.	Vattenkranen är stängd. Öppna vattenkranen.
Tömningsfiltret är igen-täppt.		Rengör tömningsfiltret.
För mycket tvätt har lagts in i trumman.		Minska tvättmängden.
Du har angett fel torr-hetsgrad eller torktid.		Ange ytterligare torktid.
Tvätten är full av olikfärgat ludd.	Materialet som tvätta-des i programmet innan släppte ifrån sig ludd av olika färger.	Torkfasen hjälper till att ta bort ludd.Tvätta plaggen med en ludd-borttagare.

Problem Möjlig orsak Möjlig lösning
Om det är mycket ludd i trumman upprepar du proceduren flera gånger:	Rengör den tomma trumman, tätningen och luckan med en våt trasa.Välj ett sköljprogramLägg en bit ylletyg eller en tyghög i trumman.Välj ett torkprogram på 10 minuterTa ut den gamla biten ylletyg.

Sätt på produkten efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta kundtjänst om problemet uppstår igen.

Kontakta kundtjänst om andra felkoder visas på displayen.

15. INSTALLATION

15.1 Fästplåtsats (4055171146)

Finns att köpa hos närmaste auktorisera-de återförsäljare.

Om du installerar produkten på en plint måste du fästa fast produkten i fästplåtarna. Följ anvisningarna som medföljer satsen.

15.2 Uppackning

1. Använd handskarna. Avlägsna den utvändiga filmen. Använd en kniv vid behov.

1. Avlägsna kartonglocket.
2. Avlägsna frigolitemballaget.

1. Avlägsna den invändiga filmen.
2. Öppna luckan. Ta bort frigolitdelen från lucktätningen och alla sakerna från trumman.
3. Lägg en av frigolitemballagedelarna på golvet bakom produkten. Sätt försiktigt ner produkten med baksidan på den. Kontrollera så att du inte skadar slangarna.
4. Ta bort frigolitskyddet från undersidan.
5. Dra upp produkten till upprätt position.

1. Ta loss strömkabeln och tömnings- slangen ur slanghållarna.

2. Skruva loss de tre bultarna. Använd nyckeln som medföljer produkten.

3. Dra ut distanserna av plast.

4. Sätt plastlocken i hålen. Du hittar dessa lock i påsen med bruksanvisningen.

WARNING

Avlägsna allt förpackningsmaterial och alla transportbultar innan produkten installeras.

Vi rekommenderar att du behåller förpackningen och transportbultarna till när du ska flytta produkten.

15.3 Placering och avvägning

• Installera produkten på ett plant och hårt golv.
• Se till att mattor inte hindrar luftcirculationen under produkten.
• Kontrollera att produkten inte vidrör någon vägg eller enhet.
• Lossa eller dra åt fötterna för att justera nivån. En korrekt justering av produktnivån förhindrar att produkten vibrerar, bullrar och flyttas när den används.

- Produkten måste vara i våg och stabil.

FÖRSIKTIGHET

Justera inte nivån genom att sätta kartong, trä eller motsvarande material under produktens fötter.

15.4 Tilloppsslang

- Anslut slangen till produkten. Vänd tilloppsslangen endast vänster eller höger. Lossa ringmuttern och ställ in den i rätt läge.

- Anslut tilloppsslangen för kallvatten till en kallvattenkran med 3/4-tums gänga.

FÖRSIKTIGHET

Kontrollera att det inte finns nägra läckor i kopplingarna.

Använd inte en förlängnings- slang om tilloppsslangen är för kort. Kontakta kundtjänst för byte av tilloppsslangen.

Vattensäkring

Tilloppsslangen har en vattensäkring. Säkringen förhindrar att vatten läcker in i slangen på grund av dess naturliga åldrande. Den röda delen i A-fönstret visar detta fel. Om detta inträffar, stäng vattenkranen och kontakta kundtjänst för att få slang-en utbytt.

15.5 Tömning av vattnet

Det finns olika sätt att ansluta tömnings- slangen:

Med plastböjen.

• På kanten av en diskho.
• Se till att plastböjen inte kan flytta på sig när produkten töms. Anslut plastböjen till vattenkranen eller väggen.

- Till ett stigrör med ett ventilationshål. Se bilden. Direkt in i ett tömningsrör på en höjd av minst 60 cm och högst 100 cm. Änden på tömningsslangen måste alltid vara ventilerad, dvs. tömningsrörets innerdiameter måste vara större än tömningsslangens ytterdiameter.

Utan plastböjen.

- Till en diskhos avloppsmuff. Se bilden. Sätt in tömningsslangen i avloppsmuffen och dra åt den med en klämma. Kontrollera att tömnings- slangen gör en loop för att förhindrar att återstående partiklar går in i pro- dukten från diskhon.

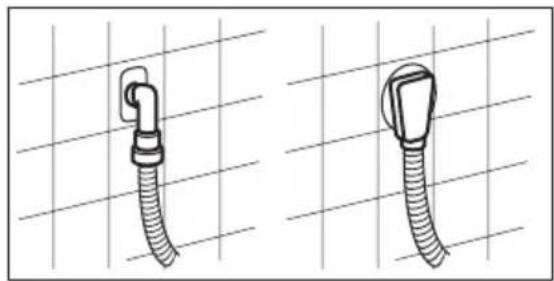

- Direkt till ett inbyggt avloppsrör i rummets vägg och dra åt den med en klämma.

Du kan förlänga tömningsslangen till högst 400 cm. Kontakta kundtjänst för den andra tömningsslangen och förlängningen.

16. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✕ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
