BRUKSANVISNING QW16851HT Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING!

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionshinder ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Tvättmedel ska förvaras utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om apparaten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

1.2 Allmän säkerhet

- Ändra inte produktens specifikationer.

- Produkten ska installeras som en fristående produkt eller under köksbänken om det finns tillräckligt med plats.

- Produkten får inte placeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärnen på motsatt sida så att produkten inte kan öppnas helt.

- Anslut stickkontakten till eluttaget endast i slutet av installationen. Se till att stickkontakten är åtkomlig efter installation.

- Ventilationsöppningarna i botten får ej täppas igen av en matta eller annat som ligger på golvet.

- WARNING: Produkten får inte tillföras via en extern kopplingsanordning, såsom timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.

- Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

- Utloppsluften får inte ledas ut i ett varmluftsrör som leder ut ångor från produkter som förbränner gas eller andra bränslen.

- Vattentrycket under drift vid vatteningångspunkten från utloppsanslutningen måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa).

- Överskrid inte den angivna maximala tvättmängden 9 kg (se avsnittet "Programöversikt").

- Produkten måste anslutas till vattenledningsnätet med de nya medföljande slanguppsättningarna, eller med andra nya slanguppsättningar som tillhandahålls av auktoriserat servicecenter.

• Gamla slanguppsättningar får inte återanvändas.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.

- Skrapa bort ludd eller annat från förpackningen som har samlats runtom produkten.

- Plagg som har fläckar av matolja eller annan olja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas separat med lite extra tvättmedel innan de torkas i torktumlaren.

- Använd inte produkten om objekt har blivit nedsmutsade med kemikalier.

- Torka inte otvättade plagg i tvättmaskinen-torttumlaren.

- Torka inte tvätt som innehåller skumgummi (latex), duschmössor, vattentäta textilier, plagg med gummiinlägg och kläder eller kuddar med skumgummifyllning i tvätt-torkmaskinen.

- Sköljmedel och liknande produkter skall användas enligt tillverkarens anvisningar.

- Ta bort alla föremål från produkten som kan fatta eld, såsom tändare eller tändstickor.

- Stäng aldrig av tvätt-torkmaskinen innan torkningen har avslutats, såvida du inte snabbt kan ta ut all tvätt och sprida ut den så att värmen leds bort.

- Den sista delen av programmet sker utan värme (nedkylningscykel) för att säkerställa att plaggen när en temperatur som inte orsakar skador på dem.

- Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.

- Rengör produkten med en våt trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

Installationen måste överensstämma med gällande nationella bestämmelser.

• Följ installationsinstruktionerna som följer med produkten.

• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.

• Håll alltid produkten vertikalt när den förflyttas.

• Kontrollera att luft kan cirkulera mellan produkten och golvet.
• Ta bort förpackningen och transportbultarna.
• Golvytan, på vilken produkten ska installeras, måste vara plan, stabil, värmebeständig och ren.
• Förvara transportbultarna på ett säkert ställe. Om produkten ska flyttas i framtiden måste de sättas dit igen för att låsa trumman för att förhindra skador på produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Installera eller använd inte en skadad produkt.
• Installera inte produkten där luckan inte kan öppnas helt.
• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och golvet.
• Använd ett vattenpass för att kontrollera att produkten står helt vågrätt när den står på platsen där den skall användas. Om den inte gör det kan du justera fötterna tills den gör det.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i anslutningssladden eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

2.3 Anslutning av vatten

• Orsaka inga skador på vattenslangarna.
• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har

utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.

- Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.

2.4 Använd

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Denna produkt är endast avsedd för hushållsbruk.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte glasluckan medan ett program är i drift. Glaset kan bli hett.
• Torka inte skadade plagg som innehåller vaddering eller stoppning.
• Om tvätten har tvättats med ett fläckborttagningsmedel, ska en extra sköljning göras före torkprogrammet.
• Se till att alla metallföremål avlägsnas från tvätten.
• Torka endast textilier som är lämpliga att torka i tvätt-torkmaskinen. Följ anvisningarna på alla klädvårdsetiketter.
• Plastföremål är inte värmebeständiga.

– Om en tvättboll används, ta bort den innan du startar ett torkprogram.

- Använd inte tvättboll när du väljer ett NON-STOP-program.

WARNING!

Risk för personskador och skador på produkten föreligger.

• Sitt eller stå inte på luckan när den är öppen.
• Torka inte genomblöta plagg i produkten.

2.5 Kassering

• Koppla loss produkten från eluttaget och vattentillförseln.

• Klipp av elkabeln nära produkten och kassera den.

• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i trumman.

• Kassera produkten i enlighet med lokala föreskrifter för avyttring från

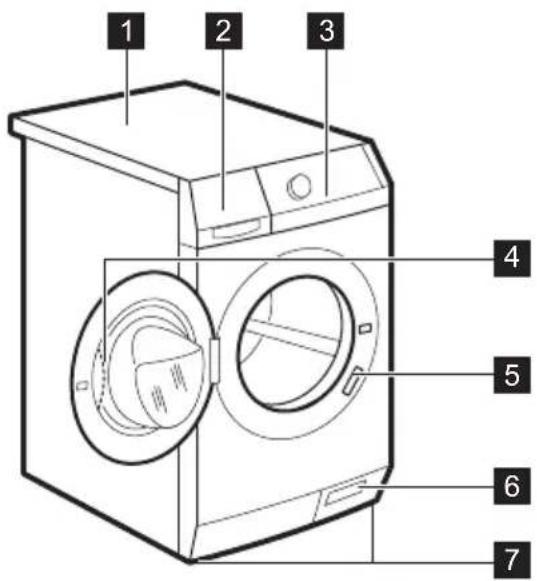

3.1 Översikt över produkten

1 2 3 4 5 6 7

1 Bänkskiva

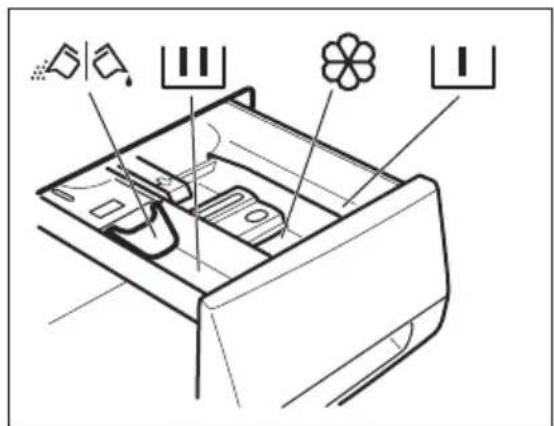

2 Tvättmedelsfack
3 Kontrollpanel
4 Luckhandtag
5 Typskylt
6 Filter till tömningspump
7 Fötter för att få maskinen i våg

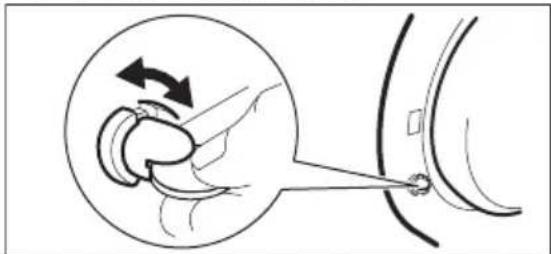

3.2 För att aktivera/inaktivera Barnlåset

Denna produkt hindrar barn eller djur från att bli instängda i trumman.

Vrid enheten medurs, tills skåran är horisontellt.

Du kan inte stänga luckan.

Stäng luckan genom att vrida enheten moturs tills skåran är vertikal.

3.3 Fästplåtsats (4055171146)

Finns att köpa hos närmaste auktoriserade återförsäljare.

Om du installerar produkten på en plint måste du fästa fast produkten i fästplåtarna.

Läs noga igenom anvisningarna som medföljer tillbehöret.

4. KONTROLLPANELEN

4.1 Beskrivning av kontrollpanelen

TORK TVATT/TORK Vit-/Kulör Syntet Ylle Fintvätt Lättstruket 20 Min. - 3 kg Centr./ Tömning Sköljning Av/På Vit-/Kulör Energispar Syntet Siden Ylle NonStop 60min. Antiallergi Ånga Temp. Centr. Fäckar/ Förtvätt. Extra Sköljning Snabb Fördråjd Start Start Start/Paus Torrhetsgrad Torktid 6

1 AV/PÅ-knapp
2 Programväljare
3 Display
4 Torktid-knapp
5 Torrhetsgrad-knapp
6 Start/Paus-knapp
7 Födröjd Start-knapp

8 Snabb-knapp
9 Extra Sköljning-knapp
10 Fläckar/Förtvätt-knapp
11 Centr.-knapp
12 Temp.-knapp

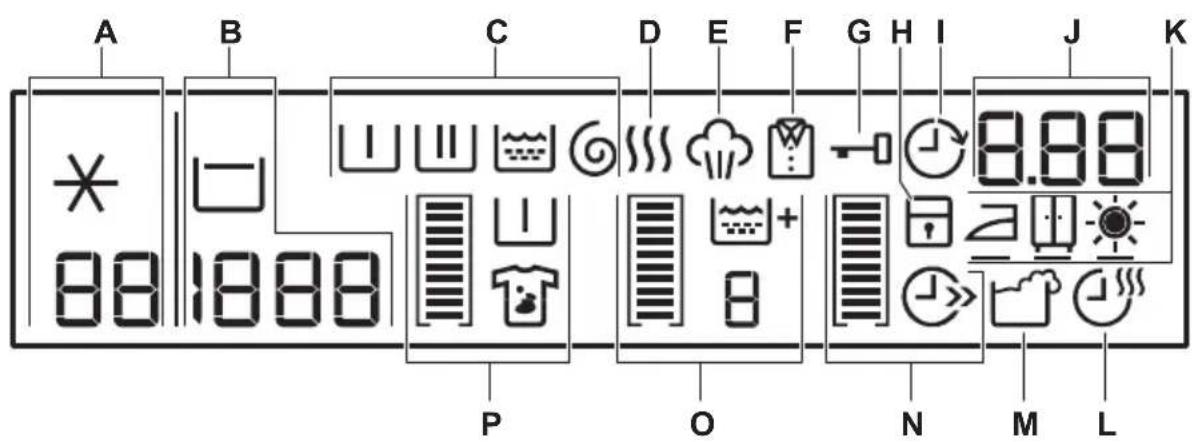

4.2 Display

A	88	Temperatur för det inställda programmet
	*	Kallt vatten
	1888	Centrifugeringshastigheten för valt program
B	---	Symbolen Ingen centrifugering1)
	☐	Symbolen Sköljstopp

1) Finns endast för programmet CENTRIFUGERING/TÖMNING.

C	FassymbolernaNär ett program valts tänds alla symbolerna för faserna som hör samman med programmet.När programmet startar blinkar bara symbolen för den aktiverade fasen.När programmet är klart lyser symbolen för den sista fasen.
		Förtvättsfas
		Tvättfas
		Sköljfas
		Centrifugeringsfas
D		Torksymbolen tänds när du väljer ett torkprogram.
E		Ångsymbolen tänds när du väljer ett ångprogram.
F		Skrynkelskyddssymbolen tänds när du väljer ett torkprogram.
G		Luckan kan inte öppnas när symbolen lyser. Luckan kan öppnas när symbolen släcks.
		Om programmet är klart men symbolen fortfarande lyser:• Funktionen Sköljstopp är på.• Det finns vatten i trumman.
H		Symbolen för barnlås tänds när barnlåset är aktiverat.
I		Symbolen för fördröjd start tänds när du väljer funktionen för fördröjd start.
J	1.25	Programtiden (tvätt- och/eller torkfasen)När programmet startar minskar programtiden i steg om 1 minut.
	2h	Fördröj startNär knappen för fördröjd start trycks in visar displayen den fördröjda starttiden
	E20	LarmkoderOm det är fel på produkten visas felkoder på displayen. Se avsnittet Felsökning.
	Err	Displayen visar det här meddelandet i några sekunder när:• Funktionen inte kan ställas in för tvättprogrammet.• Du försöker byta program under pågående program.
	0	När programmet är klart.
K	Symboler för torrhetsgrad: tänds när du väljer automatisk torkning.
		Symbol för extra torrt
		Symbol för skåptorrt
	[CW4]	Symbol för stryktorrt
L	[CW3B]	Torktidssymbolen tänds när du väljer ett torkprogram.
M	[DTYx]	Symbolen för överdosering av tvättmedel tänds i slutet av program-met när produkten känner av för mycket tvättmedel.
Grafiska staplar
	tanad	Det tomma indikatorfältet visas bara om relaterad funktion är till-gänglig för valt program.
	[boxal]	Indikatorfältet fylls enligt valda funktioner.
	[boxal]	Om du gör ett felaktigt val anger meddelandet Err att valet inte är möj-ligt.
N		Symbolen Snabb tänds när du ställer in någon av programlängderna.
	[boxal]	Förkortad tid
	[boxal]	Extra Quick
O		Symbolen Extra Sköljning tänds när den här funktionen aktiveras.
		Värdet visar det totala antalet sköljningar.
	[weed]	Indikatorfältet är helt fyllt när du väljer max antal sköljningar.
P	[AYW0]	Symbolen Fläckar tänds när du aktiverar funktionen.
		Symbolen Förtvätt tänds när den här funktionen aktiveras.
	[bevr]	Indikatorfältet är inte helt fyllt när du bara väljer en av funktionerna.
	[bevl]	Indikatorfältet är helt fyllt när du väljer de två funktionerna.

5. PROGRAM

5.1 Programöversikt

ProgramTemperaturvariation	Max. tvättmängdMax. centrifuge-ringshastighet	Programbeskrivning(Typ av tvätt och smuts)
Tvättprogram
Vit-/Kulör95°C - Kall	9 kg1600 varv/minut	Vit och färgad bomull. Normalt och lätt smutsad tvätt.
Energispar1)60°C - 40°C	9 kg1600 varv/minut	Vit bomull och färgäkta bomull. Nor-malt smutsad tvätt. Energiförbrukning-en minskar och programmets tvättfas förlängs.
Syntet60°C - Kall	4 kg1200 varv/minut	Syntetplagg eller blandade material.Normalt smutsad tvätt.
Siden30°C	1 kg1200 varv/minut	Specialprogram för silke och blanda-de syntetmaterial.
[435 (1970)](8740)40°C - Kall	2 kg1200 varv/minut	Ylle som går att tvätta i maskinen, handtvättbar ylle och andra material med symbolen "handtvätt".2)
NonStop 60 Min.40°C - 30°C	1 kg1200 varv/minut	Hela programmet består av en tvättfas och en torkfas för en mindre mängd blandade textilier (vit/kulör och syntet).

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

Ylle 1200 varv/minut handtvättbar ylle och andra 40°C - Kall med symbolen "handtvätt". 2)

ProgramTemperaturvariation	Max. tvättmängdMax. centrifuge-ringshastighet	Programbeskrivning(Typ av tvätt och smuts)
Antiallergi60 °C	9 kg1600 varv/minut	Vita bomullsplagg. Detta program tar bort mikroorganismer tack vare tvätt- ning i 60 °C och en extra sköljning.Tvättfasen blir på det sättet mer effek- tiv.
Ångprogram3)
Ånga kan användas för tvätt som torkat, tvättats eller använts en gång. Dessa pro- gram kan reducera skrynklor och dålig lukt och göra tvätten mjukare.
Använd inget tvättmedel. Ta vid behov bort fläckar genom att tvätta eller använda fläckborttagningsmedel på fläcken.
Ångprogram innehåller inte någon hygientvätt.
Välj inte ångprogrammet för den här typen av plagg:
• Plagg som ska tvättas i temperaturer lägre än 40 °C.
• Plagg där etiketten med skötselråd inte specificerar att de lämpar sig för torktumling.
• Alla plagg med delar av plast, metall, trä eller liknande.
	1,5 kg Ångprogram för bomulls- och syntet-
Ånga	plagg. Det här programmet hjälper till att fräscha upp och göra tvätten mind- re skrynklig. Ställ inte in det här pro- grammet om plaggen ska tvättas i en temperatur lägre än 40 °C.
[GKYE]
SköljningKall	9 kg1600 varv/minut	För att skölja och centrifugera tvätten. Alla material, förutom ylle och mycket ömtåliga material. Minska centrifuge- ringshastigheten efter typ av tvätt.
Centr./Tömning4)	9 kg1600 varv/minut	För att centrifugera tvätten och tömma ut vattnet i trumman. Alla material förutom ylle och ömtåliga material.
20 min.-3Kg40°C - 30°C	3 kg1200 varv/minut	Bomull och syntet som är lätt smuts- ade eller bara använda en gång.
Lättstruket60°C - Kall	4 kg800 varv/minut	Syntetplagg som ska tvättas skon- samt. Normalt och lätt smutsad tvätt.5)
Fintvätt40°C - Kall	4 kg1200 varv/minut	Ömtåliga material som akryl, viskos och blandade material måste fintvät- tas. Normalt smutsad tvätt.

SköljningKall	9 kg1600 varv/minut	För att skölja och centrifugera tvätten. Alla material, förutom ylle och mycket ömtåliga material. Minska centrifuge-ringshastigheten efter typ av tvätt.
Centr./Tömning4)	9 kg1600 varv/minut	För att centrifugera tvätten och tömma ut vattnet i trumman. Alla material förutom ylle och ömtåliga material.
20 min.-3Kg40°C - 30°C	3 kg1200 varv/minut	Bomull och syntet som är lätt smuts-ade eller bara använda en gång.
Lättstruket60°C - Kall	4 kg800 varv/minut	Syntetplagg som ska tvättas skon-samt. Normalt och lätt smutsad tvätt.5)
Fintvätt40°C - Kall	4 kg1200 varv/minut	Ömtåliga material som akryl, viskos och blandade material måste fintvät-tas. Normalt smutsad tvätt.
ProgramTemperaturvariation	Max. tvättmängdMax. centrifuge-ringshastighet	Programbeskrivning(Typ av tvätt och smuts)
Torkprogram
Ylle	1 kg Torkprogram för ylle.
Syntet	3 kg Torkprogram för syntetplagg.
Vit-/Kulör	6 kg Torkprogram för bomullsplagg.

1) Tvättprogrammet Energispar i 60 °C med en tvättvikt på 9 kg och torkprogrammet Vit-/Kulör är referensprogram för de data som anges på energietiketten enligt standard EEG 92/75.

Vattentemperaturen i tvättfasen kan skilja sig från temperaturen som anges för valt program.

2) Under det här programmet roterar trumman sakta för en skonsam tvätt. Det kan verka som om trumman roterar felaktigt eller inte roterar alls.
3) Om du väljer ett ångprogram med torr tvätt, kan den vara fuktig i slutet av programmet. Det är bättre att exponera plaggen för frisk luft i ca 10 minuter så att fuktigheten torkar. När programmet är klart tar du snabbt ut tvätten ur trumman. Efter ett ångprogram kan kläderna behöva strykas ändå, men det går mycket lättare.
4) Ställ in centrifugeringshastigheten. Se till att den är anpassad för tygets material som tvättas. Om du ställer in funktionen Ingen centrifugering är tömningsfasen den enda tillgängliga.
5) För att minska skrynklorna på tvätten reglerar detta program vattentemperaturen och utför en skonsam tvätt- och centrifugeringsfas. Maskinen lägger till ytterligare sköljningar. Det här programmet är inte kompatibelt med torkning.

Programfunktioner kompatibilitet

Program		Fläck-ar/För-tvätt1)	Extra Skölj-ning 2)	Snab b3)	För-dröjd Start
				■4)	■
NonStop 60 Min.		■

Program	Centr.	- - -	☐	Fläck-ar/För-tvätt1)	Extra Skölj-ning 2)	Snabb3)	För-dröjd Start
Antiallergi	■	■	■	■
Ånga 🌐		■
Sköljning	■	■	■
Centr./Tömning	■	■	■
20 min.-3Kg	■		■
Lättstruket	■	■			5)	■	■
Fintvätt	■	■	■	■	■

1) Om du använder flytande tvättmedel ska du välja ett program utan Förtvätt. Denna Fläck-funktion är inte tillgänglig vid temperaturer under 40 °C.

2) Om funktionen permanent extra sköljning aktiveras lägger maskinen till några extra sköljningar. Om du i sköljprogrammet ställer in en låg centrifugeringshastighet sköljer maskinen skonsamt och centrifugerar en kort stund.

3) Om du väljer det kortaste programmet rekommenderar vi att du minskar mängden tvätt. Det går att fylla maskinen helt men tvättresultatet kan bli sämre.

4) I detta program kan man bara ställa in Extra snabb.

5) Endast förtvättsfunktionen är tillgänglig.

5.2 Automatisk torkning

Torrhetsgrad Material Ladda
Extra TorrtFör frottématerial	Bomull och linne(morgonrockar, badhanddu-kar osv.)	upp till 6 kg
Skåptorrt1)För plagg som ska läggas in i skåpet	Bomull och linne(morgonrockar, badhanddu-kar osv.)	upp till 6 kg
	Syntet och blandade material(tröjor, blusar, underkläder,hushålls- och sänglinne)	upp till 3 kg
	Silkeplagg (blusar, skjortor,kläder..)	upp till 1 kg
	Ylleplagg (ylletröjor) upp till 1 kg

Torrhetsgrad Material Ladda

StryktorrtLämpligt för strykning

Bomull och linne(lakan, bordsdukar, skjortor osv.)

upp till 6 kg

1) Information till provanstalter Testprestanda, i enlighet med EN 50229 måste utföras med en FÖRSTA torkningsmängd med max deklarerad torkningskapacitet (mängdens sammansättning enligt EN61121) genom att ställa in programmet AUTOMATISKT SKÅPTORRT för Energispar. Den ANDRA torkningsmängden med återstående mängd måste testas genom att välja programmet för AUTOMATISKT SKÅPTORRT för Energispar.

5.3 Tidsinställd torkning

Torrhetsgrad Material Tvätt-		mängd(kg)	Centrifu-gering-shastig-hetvarv/minut	Föreslagen varaktighet(min)
Extra TorrtFör frottématerial	Bomull och linne(morgonrockar, badhanddu-kar osv.)	6 1600 220 - 240
		4 1600 140 - 160
		2 1600 100 - 110
SkåptorrtFör plagg som ska läg-gas in i skåpet	Bomull och linne(morgonrockar, badhanddu-kar osv.)	6 1600 210 - 230
		4 1600 130 - 150
		2 1600 90 - 100
SkåptorrtFör plagg som ska läg-gas in i skåpet	Syntet och blandade mate-rial(tröjor, blusar, underkläder,hushålls- och sänglinne)	3 1200 100 - 110
		1 1200 40 - 50
	Ylle(yllejumprar)	1 1200 110 - 130
	Siden(blusar, skjortor, kläder, etc.)	1 1000 80
StryktorrtLämpligt för strykning	Bomull och linne(lakan, bordsdukar, skjortor osv.)	6 1600 150 - 170
		4 1600 85 - 105
		2 1600 55 - 65

5.4 Woolmark Apparel Care - Blå

- Maskinens ylleprogram har testats och godkänts av The Woolmark Company för tvätt av maskintvätt av ylleplagg märkta som "handtvätt",

under förutsättning att plaggen tvättas enligt anvisningarna på klädvårdsetiketten och enligt anvisningarna från tillverkaren av denna tvättmaskin. M1144

- Torktumlarens ylleprogram har testats och godkänts av The Woolmark Company. Programmet är lämpligt för torkning av ylleplagg som är märkta med handtvätt, förutsatt att plaggen tvättas i ett Woolmark-godkänt handtvättprogram och torktumlas enligt tillverkarens anvisningar. M1224 I Storbritannien, Irland, Hong Kong och Indien är Woolmark-symbolen ett certifieringsmärke.

6. FÖRBRUKNINGSVÄRDEN

Angivna värden har erhållits i laboratorieförhållanden med relevanta standarder. Olika orsaker kan ändra uppgifterna: mängden och typen av tvätt samt omgivningstemperatur. Vattentryck, matarspänningen och temperaturen på inloppsvattnet kan också påverka tvättprogrammets varaktighet.

Tekniska specifikationer kan ändras utan föregående meddelande för att förbättra kvaliteten på produkten.

Vid programstart visar displayen programmets varaktighet för maxvikten. Under tvättfasen blir programmets varaktighet automatiskt uträknat och kan förkortas ordentligt om tvättens vikt är mindre än maxvikten (t.ex. Vit-/Kulörtvätt 60 °C med maxvikt 9 kg, så överskrider programmet 2 timmar. Om vikten däremot är 1 kg så är programmet klart på mindre än en timme). När maskinen räknar ut programmets längd så blinkar en lampa i displayen.

Program Tvätt-	mängd(kg)	Energiför-brukning(kWh)	Vattenför-brukning (li-ter)	Ungefärlig program-tid (minuter)
Vit-/Kulörtvätt 60 °C 9 1.6 69 168
EnergisparEnergisparprogrammet förVit-/Kulörtvätt 60 °C ^1)	9 1.05 56 244
Vit-/Kulörtvätt 40 °C 9 1.0 69 164
Syntet 40 °C 4 0.6 48 105
Fintvätt 40 °C 4 0.7 58 86
Ylle/Handtvätt 30 °C 2 0.35 57 61

1) "Energisparprogrammet för Vit-/Kulörtvätt" vid 60 °C med en tvättmängd på 9kg är referensprogram för de uppgifter som anges på energietiketten enligt EEG-standard 92/75.

7. TILLVALSFUNKTIONER

7.1 AV/PÅ

Tryck på knappen för att aktivera och avaktivera produkten. En ljudsignal avges när produkten slås på.

Funktionen AUTO-standby stänger automatiskt av produkten för att minska energiförbrukningen när:

• Du inte använder produkten under 5 minuter innan du trycker på knappen Start/Paus.
  Alla inställningar avbryts.
  Tryck på knappen AV/PÅ för att slå på produkten igen.
  Ställ in tvättprogrammet igen och alla möjliga tillval.
• Efter fem minuter från tvättprogrammets slu
  Se "AUTO-standby-funktionen".

7.2 Programväljare

Vrid vredet för att ställa in ett program. Motsvarande programlampa tänds.

7.3 Temp.

Tryck på den här knappen för att ändra den inställda temperaturen. När

displayen visar ✱ och -värmer inte produkten upp vattnet.

7.4 Centr.

Tryck på den här knappen för att:

- Sänka högsta hastigheten för centrifugeringsfasen i programmet.

i Displayen visar endast tillgängliga centrifugeringshastigheter för inställt program.

• Avaktivera centrifugeringsfasen.
- Aktivera funktionen Sköljstopp.
Ställ in den här funktionen för att förhindra att tvätten skrynklar. Tvättprogrammet stannar med vatten i trumman. Trumman snurrar runt då och då för att minska uppkomsten av skrynklor.
Luckan förblir läst. Du måste tömma ut vattnet för att kunna låsa upp luckan.

7.5 Fläckar/Förtvätt

Tryck på den här knappen för att lägga till fläck- och förtvättsfunktionen till ett program.

Tryck på knappen upprepade gånger för att aktivera ett eller båda alternativen. Tillhörande symbol och indikatorfält visas på displayen.

- Fläckar: Använd den här funktionen för tvätt med mycket svåra fläckar. Häll fläckborttagningsmedel i facket när du ställer in den här funktionen. Funktionen lägger till tid till programlängden.

Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

- Förtvätt: Använd den här funktionen för att lägga till en förtvättsfas före tvättfasen.

Vi rekommenderar att du använder den här funktionen om din tvätt är mycket smutsig.

Funktionen lägger till tid till programlängden.

7.6 Extra Sköljning

Tryck på Extra Sköljning-knappen för att lägga till sköljprogram till ett program.

Använd den här funktionen för personer som är allergiska mot tvättmedel och i områden där vattnet är mjukt.

7.7 Snabb

Med den här funktionen kan du minska programlängden.

• Tryck på den här knappen en gång för att ställa in "Kortare längd" för lätt smutsade plagg.
• Tryck två gånger på den här knappen för att ställa in "Extra snabb" för mycket lätt smutsade plagg.

Vissa program accepterar bara en av de två funktionerna.

7.8 Födröjd Start

Med den här funktionen kan du senarelägga starten av ett program med 30 minuter till 20 timmar.

Displayen visar tillhörande indikator och fördröjd tid.

8. INSTÄLLNINGAR

8.1 Ljudsignaler

Ljudsignalen låter när:

• Du sätter på produkten.
• När du stänger av produkten.
• När du trycker på knapparna.
• När programmet är klart.
• När ett fel har uppstått på produkten.

Avaktivera/aktivera ljudsignalerna genom att trycka på Fläckar/Förtvätt och Extra Sköljning samtidigt i 6 sekunder.

7.9 Start/Paus

Tryck på knappen Start/Paus för att starta eller avbryta ett program.

7.10 Torktid

Tryck på den här knappen för att ställa in en av de tre tillgängliga torkningsnivåerna. På displayen visas symbolen för den valda torrhetsgraden:

• Stryktorrt – tvätt som ska strykas
• Extra torrt – tvätt som ska torkas helt

Du kan inte välja alla automatiska nivåer för alla typer av textilier.

7.11 Torrhetsgrad

Tryck på den här knappen för att ange den tid som passar textilierna som du ska torka. På displayen visas det valda värdet.

Varje gång du trycker på knappen ökar torktiden med 5 minuter.

Torktiden kan begränsas av programmet som väljs.

Om du inaktiverar ljudsignalerna fortsätter de att låta när det är fel på produkten.

8.2 Barnlås

Med den här funktionen kan du förhindra att barnen leker med kontrollpanelen.

• Aktivera/avaktivera funktionen genom att trycka på Temp. och Centr. samtidigt tills indikatorn 📋 tänds/släcks.

• Efter att du tryckt på Start/Paus: alternativen och programvredet är lästa.
• Innan du trycker på Start/Paus: Produkten startar inte.

8.3 Permanent inställning av extra sköljning

Med den här funktionen kan du ha funktionen för extra sköljning på

permanent när du ställer in ett nytt program.

- Aktivera/avaktivera funktionen genom att trycka på Snabb och Fördröjd Start samtidigt tills relevant indikator tänds/släcks.

9. DAGLIG ANVÄNDNING - ENDAST TVÄTT

WARNING!

Se säkerhetsavsnitten.

9.1 Före första användning

1. Sätt i stickkontakten i eluttaget.
2. Öppna vattenkranen.
3. Häll 2 liter vatten i tvättmedelsfacket för tvättfasen.
   Då aktiveras tömningssystemet.
4. Häll en liten mängd tvättmedel i facket för tvättfasen.
5. Ställ in och starta ett program för bomull vid högsta temperaturen utan tvätt.
   Detta tar bort all möjlig smuts från trumman och baljan.

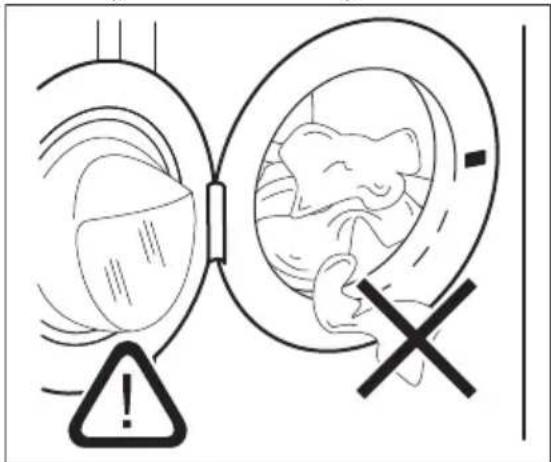

9.2 Fylla på tvätt

1. Öppna luckan till produkten.
2. Lägg in tvätten i trumman, ett plagg i taget.
3. Skaka plaggen innan du lägger in dem i produkten.
   Lägg inte i för mycket tvätt i trumman.
4. Stäng luckan ordentligt.

Kontrollera att inget plagg har fastnat mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

9.3 Fylla på tvättmedel och tillsatsmedel

Fack för förtvättfasen, blötläggningsprogram eller fläckborttagningsmedel.
Tvättmedelsfack för tvättfasen.
Fack för flytande tillsatser (sköljmedel, stärkelse).
MAX Maximal nivå för mängd flytande tillsatser.
Flik för pulvertvättmedel eller flytande tvättmedel.

Följ alltid anvisningarna på tvättmedelsprodukternas förpackning.

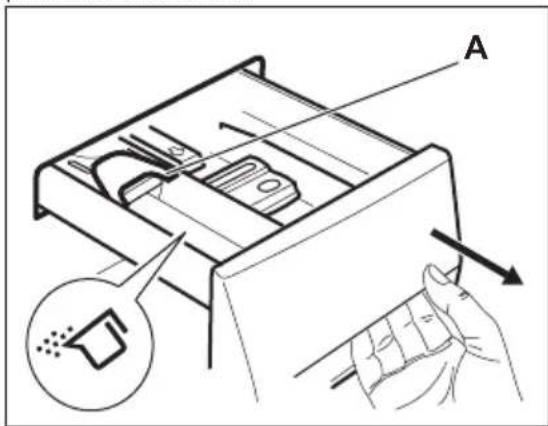

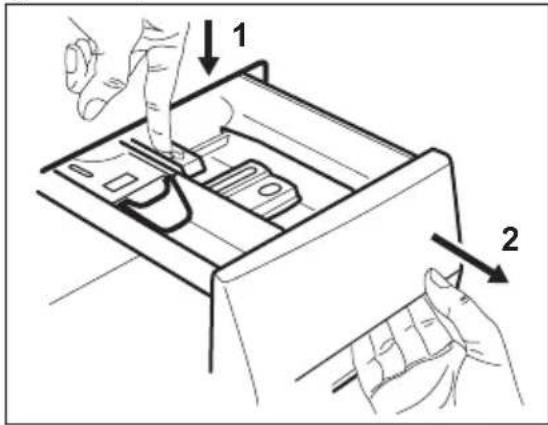

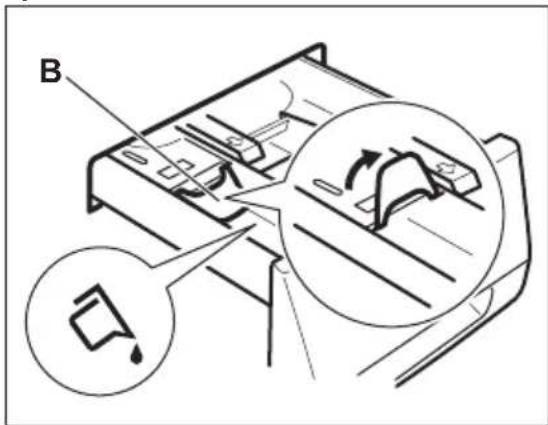

9.4 Kontrollera flikens läge

1. Dra ut tvättmedelsfacket så långt det går.
2. Tryck ner spaken för att ta ut facket.

1. Vänd fliken uppåt om du ska använda pulvertvättmedel.

1. Vänd fliken nedåt om du ska använda flytande tvättmedel.

B

Med fliken i läget NEDÅT:

• Använd inte geléaktigt eller flytande tvättmedel.
• Lägg inte i mer flytande tvättmedel än gränsen som visas på fliken.
  • Ställ inte in förtvättsfasen.

• Ställ inte in funktionen fördröjd start.

• Mät upp tvätt- och sköljmedel.

• Stäng tvättmedelsfacket försiktigt. Se till att fliken inte orsakar en tilltäppning när du stänger facket.

9.5 Aktivera produkten

1. Sätt i stickkontakten i eluttaget.
2. Öppna vattenkranen.
3. Tryck på knappen AV/PÅ för att sätta på produkten.

En kort signal hörs.

9.6 Inställning av program

1. Vrid programväljaren till önskat tvättprogram:

2. Motsvarande programlampa tänds.

3. Kontrollampan för Start/Paus blinkar.

4. På displayen visas: standardtemperatur, centrifugeringshastighet, kontrollampor för programfaser och programlängd.

5. Ändra vid behov temperaturen, centrifugeringshastigheten, programlängden eller lägg till tillgängliga funktioner. När du aktiverar en funktion visas kontrollampan för inställd funktion.

Om du gör ett felaktigt val visas meddelandet Err på displayen.

9.7 Starta ett program utan fördröjd start

Tryck på knappen Start/Paus för att starta programmet.

Tillhörande kontrollampa slutar blinka och fortsätter lysa med fast sken.

Kontrollampan för fasen som är igång börjar blinka på displayen.

Programmet startar och luckan läses. På

displayen visas kontrollampan :

Tömningspumpen kan vara igång en kort tid när produkten fyller på vatten.

9.8 Omberäkning av programtid

Efter ca 15 minuter från programmets start:

- Produkten justerar automatiskt programtiden efter tvätten du har lagt in i trumman så att du får perfekt tvättresultat på minsta möjliga tid.

- På displayen visas det nya värdet.

9.9 Starta ett program med fördröjd start

1. Tryck på Fördröjd Start-knappen flera gånger tills antalet minuter eller timmar för fördröjningen visas på displayen.

Kontrollampan tänds.

1. Tryck på Start/Paus.

Produkten startar nedräkningen för fördröjd start.

När nedräkningen är klar startar programmet automatiskt.

Innan du trycker på Start/Paus-knappen för att starta produkten kan du avbryta eller ändra inställningen av den fördröjda starten.

9.10 Avbryta fördröjd start

Avbryta den fördröjda starten:

1. Ställ produkten i pausläge genom att trycka på knappen Start/Paus. Motsvarande kontrollampa blinkar.

2. Tryck på knappen Fördröjd Start flera gånger tills visas på displayen.

3. Tryck på knappen Start/Paus en gång till för att starta programmet direkt.

9.11 Avbryta ett program och ändra ett alternativ

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på Start/Paus. Motsvarande indikator blinkar.
2. Ändra det inställda alternativet.
3. Tryck på Start/Paus-knappen igen.
   Programmet fortsätter.

9.12 Avbryta ett pågående program

1. Tryck på AV/PÅ-knappen för att avbryta programmet och stänga av produkten.

2. Tryck på AV/PÅ-knappen igen för att slå på produkten.

Du kan nu ställa in ett nytt tvättprogram.

Innan ett nytt program startas kan vattnet tömmas ut ur produkten. I det här fallet måste du kontrollera att det fortfarande finns tvättmedel i tvättmedelsfacket. Om det inte gör det, fyll på tvättmedel igen.

9.13 Öppna luckan

Om temperaturen och nivån på vattnet i trumman är för hög och/eller trumman fortfarande roterar kan du inte öppna luckan.

Luckan är låst medan ett program eller fördröjd start pågår.

1. Tryck på Start/Paus. Tillhörande kontrollampa för låst lucka släcks på displayen.

2. Öppna luckan till produkten.

3. Stäng luckan och tryck på Start/Pausknappen.

Programmet eller den fördröjda starten fortsätter.

9.14 Program klart

När programmet är klart stannar produkten automatiskt. En ljudsignal hörs (om den är aktiverad).

tänds på displayen och kontrollampan för låst lucka → släcks.

Indikatorn för knapp Start/Paus slocknar.

1. Tryck på knappen AV/PÅ för att stänga av produkten. Fem minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.

När du slår på produkten igen visas slutet på det senast inställda programmet på displayen. Vrid programväljaren för att ställa in ett nytt program.

1. Ta ut tvätten ur produkten.
2. Kontrollera att trumman är tom.
3. Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt

9.15 Tömma ut vatten efter ett program är klart

Tvättprogrammet är klart men det finns vatten i trumman:

Trumman roterar regelbundet för att undvika att tvätten skrynklas.

Kontrollampan för luckan är tänd. Luckan förblir låst.

Du måste tömma ut vattnet för att kunna öppna luckan:

1. Sänk vid behov centrifugeringshastigheten.

2. Tryck på knappen Start/Paus. Produkten tömmer ut vattnet och centrifugerar.

3. När programmet är klart och kontrollampan för lucklåset släcks kan du öppna luckan.
4. Tryck på AV/PÅ i några sekunder för att avaktivera produkten.

Produkten töms och centrifugerar automatiskt efter cirka 18 timmar.

Funktionen AUTO-standby stänger automatiskt av produkten för att minska energiförbrukningen när:

• Du inte använder produkten under 5 minuter innan du trycker på knappen Start/Paus. Tryck på knappen AV/PÅ för att slå på produkten igen.
• Efter 5 minuter från tvättprogrammets slut Tryck på knappen AV/PÅ för att slå på produkten igen. Displayen visar slutet för det senast inställda programmet. Vrid programväljaren för att ställa in ett nytt program.

Om du ställer in ett program eller ett tillval som avslutas med vatten i trumman, AUTO-standby-funktionen stänger inte av maskinen för att du ska komma ihåg att tömma ut vattnet.

10. DAGLIG ANVÄNDNING - ENDAST TORKNING

WARNING!

Se säkerhetsavsnitten.

Den här maskinen är en automatisk tvätt-torkmaskin.

10.1 Förberedelse för torkning

1. Tryck på knappen AV/PÅ i några sekunder för att aktivera produkten.
2. Lägg i tvätten plagg för plagg.
3. Vrid programvredet till lämpligt torkprogram för plaggen som ska torkas.

Displayen visar ett minsta tidsvärde och följande symboler:

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

Torktidssymbolen tänds.

Vid torkning av mycket tvätt måste du för att få bra torkprestanda kontrollera att tvätten inte är ihoprullad och att den är enhetligt fördelad i trumman.

Ange högsta möjliga centrifugeringshastighet för den typ av plagg du tvättar för att få så bra torkresultat som möjligt.

Du kan torka tvätten på två sätt:

10.2 Automatisk torkning

1. Tryck på knappen Torktid upprepade gånger tills ett svart streck visas under någon av symbolerna för torrhetsgrad:

Extra torrt

Skåpstorrt

Stryktorrt

Symbolen för torktiden släcks

På displayen visas tiden som beräknats utifrån en normal tvättmängd. Om tvättmängden är större eller mindre än den normala mängden justerar produkten automatiskt tiden under programmets gång.

1. Tryck på knappen Start/Paus för att starta programmet. På displayen:

Symbolen för lucklåset tänds.

Torksymbolen börjar att blinka.

Symbolen för den valda nivån fortsätter att lysa (t.ex. skåpstorrt). De andra symbolerna släcks.

Displayen uppdaterar regelbundet torkprogrammets tid (varje minut).

Det går inte att ställa in alla nivåer för alla typer av tvätt (se tabellen för "Program för automatisk torkning").

10.3 Tidsinställd torkning

1. Tryck på knappen Torrhetsgrad flera gånger för att ställa in tiden (se tabellen "Torkprogram").

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

Torktidssymbolen tänds.

Välj tid.

Varje gång du trycker på knappen ökar torktiden med 5 minuter. På displayen visas den inställda tiden.

Efter några sekunder ändras tiden som visas på displayen: produkten beräknar även hur lång tid skrynkelskydds- och avkylningsfasen tar.

Total tid.

1. Tryck på Start/Paus för att starta programmet. Textfältet informerar om att produkten torkar. På displayen visas den nya tiden varje minut.

Torksymbolen börjar att blinka.

Symbolen för lucklåset tänds.

Om du bara anger 10 minuter genomförs bara ett avkylningsprogram.

10.4 När torkprogrammet är klart

1. Maskinen stannar automatiskt.
2. Ljudsignalerna hörs (om de är aktiverade).
3. tänds på displayen.
4. Indikatorn för knapp Start/Paus slocknar.
5. Under de sista minuterna av torkprogrammet pågår en skrynkelskyddsfas.

Skrynkelskyddssymbolen 📁linkar. Luckan är fortfarande låst (symbolen

1. Tryck på AV/PÅ i några sekunder för att avaktivera produkten.

Några minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.

1. När lampan för lucklåset släcks kan du öppna luckan.
2. Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
3. Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.
4. Stäng vattenkranen.

11. DAGLIG ANVÄNDNING - TVÄTTNING OCH TORKNING

WARNING!

Se säkerhetsavsnitten.

Den här maskinen är en automatisk tvätt-torkmaskin.

Placera inte något platsföremål eller en tvättboll för tvättmedlet i trumman.

1. Tryck på AV/PÅ i några sekunder för att aktivera produkten.
2. Lägg i tvätten plagg för plagg.
3. Häll tvättmedlet och sköljmedlet i lämpligt fack.
4. Vrid programvredet till tvättprogrammet. Displayen visar symbolerna för de olika tvättfaserna.
5. Välj tillvalsfunktioner.

WARNING!

Välj inte en lägre centrifugeringshastighet än den automatiska hastigheten för det valda programmet.

11.2 Tvätta och torka på automatiska nivåer

1. Tryck på knappen Torktid upprepade gånger tills ett svart streck visas under någon av symbolerna för torrhetsgrad.

Stryktorrt

Skåpstorrt

Extra torrt

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

På displayen visas att produkten är klar att starta.

Tiden som visas på displayen anger hur lång tid både tvätt- och torkprogrammet beräknas ta vid en normal tvättmängd.

För att få god torkning låter produkten dig inte ställa in en för låg centrifugeringshastighet för plaggen som ska tvättas och torkas.

1. Tryck på knappen Start/Paus för att starta programmet.

Symbolen för den valda torrhetsgraden fortsätter att lysa (t.ex. skåps-torrt). De andra symbolerna släcks.

Symbolen för lucklåset tänds.

På displayen visas den nya tiden varje minut.

Under de sista minuterna av torkprogrammet pågår en skrynkelskydds- och avkylningsfas.

11.3 Tvättning och torkning med inställd timer

WARNING!

Placera inte något platsföremål eller en tvättboll för tvättmedlet i trumman.

1. Tryck på knappen Torrhetsgrad upprepade gånger för att ställa in torktiden:

Torksymbolen tänds.

Skrynkelskyddssymbolen tänds.

Torktidssymbolen tänds.

På displayen visas den valda torktiden.

Vald torktid.

Varje gång du trycker på knappen ökar torktiden med 5 minuter.

För att få god torkning låter produkten dig inte ställa in en för låg centrifugeringshastighet för plaggen som ska tvättas och torkas.

1. Efter några sekunder visas den totala längden på programmen på displayen:

Total tid (tvätt- + tork- + skrynkelskydds- + avkylningsfaser)

Om du väljer en torktid på bara 10 minuter ingår även skrynkelskydds- och avkylningsfaserna i den totala tiden.

1. Tryck på knappen Start/Paus för att starta programmet.

Luckan är låst.

På displayen visas den nya tiden varje minut.

11.4 När torkprogrammet är klart

1. Maskinen stannar automatiskt.
2. Ljudsignalerna hörs (om de är aktiverade).
3. tänds på displayen.
4. Indikatorn för knapp Start/Paus slocknar.
5. Under de sista minuterna av torkprogrammet pågår en skrynkelskyddsfas.

Skrynkelskyddssymbolen blinkar. Luckan är fortfarande låst (symbolen lyser).

1. Tryck på AV/PÅ i några sekunder för att avaktivera produkten.

Några minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.

1. När lampan för lucklåset → släcks kan du öppna luckan.

2. Ta ut tvätten ur produkten.

Kontrollera att trumman är tom.

1. Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.

2. Stäng vattenkranen.

11.5 Ludd i materialet

Under tvätt- och/eller torkfasen kan vissa typer av material (rengöringssvamp, ylle, sweatshirt) släppa ifrån sig ludd.

Luddet kan fastna på textilierna under nästa program.

Om du vill förhindra ludd i tvätten rekommenderar vi att du:

• Inte tvättar mörka textilier efter att du tvättat och torkat ljusa textilier (ylle, sweatshirt, etc.) och tvärtom.
• Lufttorka denna typ av textilier när de tvättas första gången.

12. RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

12.1 Fylla på tvätt

• Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle.
• Följ tvättanvisningarna som finns på tvättmärkningen.
• Tvätta inte vita och färgade plagg tillsammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att du tvättar dem separat de första gångerna.
• Knäpp knapparna på örngott och tryckknappar och stäng dragkedjor och hakar. Knyt skärp.
• Töm alla fickor och veckla ut plaggen.
• Vänd ut och in på flerfärgade plagg, ylle och plagg med tryck.
• Ta bort svåra fläckar med ett specialmedel.
• Tvätta och förbehandla svåra fläckar innan plagget läggs in i trumman
• Var försiktig med gardiner. Ta bort hakarna och lägg gardinerna i en tvättpåse eller ett örngott.
• Tvätta inte plagg utan fäll eller med hål i. Tvätta små plagg (t.ex.

• Rengör tömningsfiltret.
- Efter torkfasen rengör du den tomma trumman, packningen och luckan med en våt trasa.

11.6 Hur man avlägsnar luddet i plaggen

Om du vill ta bort ludd inuti trumman väljer du ett specialprogram:

1. Töm trumman.
2. Rengör trumman, tätningen och luckan med en våt trasa.
3. Välj sköljprogrammet.
4. Tryck samtidigt på Centr. och Extra Sköljning för att aktivera rengöringsfunktionen tills displayen visar CLE.
5. Tryck på Start/Paus för att starta programmet.

bygelbehår, bälten, strumpbyxor osv.) i en tvättpåse.

- En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsfasen. Om detta händer, justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.

12.2 Svåra fläckar

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du förbehandlar dessa fläckar innan du lägger in plaggen i maskinen.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

12.3 Tvättmedel och tillsatser

• Använd endast tvättmedel och tillsatser som är särskilt avsedda för tvättmaskiner:
• pulver för alla typer av material,
• pulver för ömtåliga material (40 °C max) och ylle,
  – flytande tvättmedel, helst för tvättprogram med låga

temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

• Blanda inte olika sorters tvättmedel.
• För miljöns skull ska du inte använda mer diskmedel än nödvändigt.
• Följ alltid anvisningarna på förpackningen till dessa produkter.
• Använd rätt produkter för materialets typ och färg, programtemperatur och smutsgrad.
• Om produkten inte har ett tvättmedelsfack med flik tillsätter du det flytande tvättmedlet med en doseringsboll (fås från tvättmedelstillverkaren).

12.4 Miljötips

- Starta alltid ett tvättprogram med full maskin.

- Använd vid behov fläckborttagningsmedel när du ställer in ett program med låg temperatur.

- Kontrollera vattenhärdheten i hemmet så att du använder rätt mängd tvättmedel. Se avsnittet "Vattenhärdhet".

12.5 Vattenhärdhet

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Använd rätt mängd sköljmedel. Följ alltid anvisningarna på förpackningen till produkten.

12.6 Tips om torkning

Förbereda torkprogrammet

• Oppna vattenkranen.
• Kontrollera att tömningsslangen är korrekt ansluten. Läs installationskapitlet om du vill ha mer information.
• Om du vill veta hur stor tvättmängd du kan ha i de olika torkprogrammen tittar du i tabellerna.

12.7 Plagg som inte lämpar sig för torkning

Välj inte något torkprogram för den här typen av tvätt:

• Syntetgardiner.
• Plagg med metalldetaljer.
• Nylonstrumpor.
• Filtar.
• Överkast.
  • Täcken.
• Jackor.
• Sovsäckar.
• Textilier med rester av hårspray, nagellacksborttagningsmedel eller liknande.
• Plagg som innehåller skumgummi och liknande material.

12.8 Klädvårdsetiketter

När du torkar annan tvätt följer du plaggens tvättråd:

• = Plagget kan torktumlas
  • =workprogrammet sker vid hög temperatur
  • =Torkprogrammet sker vid lägre temperatur
• = Plagget kan inte torktumlas.

12.9 Torkprogrammens varaktighet

Torktiden kan variera beroende på:

• den sista centrifugeringens hastighet
• torrhetsgrad
• typ av tvätt
• tvättens vikt

12.10 Ytterligare torkning

Om tvätten fortfarande är fuktig när torkprogrammet är klart väljer du ytterligare en kort torkning.

WARNING!

För att undvika att plaggen skrynklar eller krymper ska man inte torka tvätten längre än nödvändigt.

12.11 Allmänna tips

Läs tabellen «Torkprogram» om du vill veta de genomsnittliga torktiderna. Efter hand lär du dig att torka tvätten bättre. Notera torktiden för redan körda program.

Undvika statisk elektricitet i slutet av torkprogrammet:

1. Använd sköljmedel i tvättprogrammet.
2. Använd särskilt sköljmedel för torktumlare.

När torkprogrammet är klart ska man ta ur tvätten direkt.

13. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

13.1 Utvändig rengöring

Rengör produkten bara med tvål och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET!

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

13.2 Avkalkning

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder ett avkalkningsmedel för tvättmaskiner.

Undersök trumman regelbundet för att förhindra kalkbildning och rospartiklar.

Ta bort rostpartiklar endast med specialprodukter för tvättmaskin. Gör detta separat från tvätten.

Följ alltid anvisningarna på förpackningen till produkten.

13.3 Underhållstvätt

Vid programmen med låg temperatur kan det hända att det blir kvar lite tvättmedel i trumman. Gör en underhållstvättning regelbundet. För att göra detta:

• Ta ut tvätten ur trumman.
- Välj bomullsprogrammet med högsta temperaturen med en liten mängd tvättmedel.

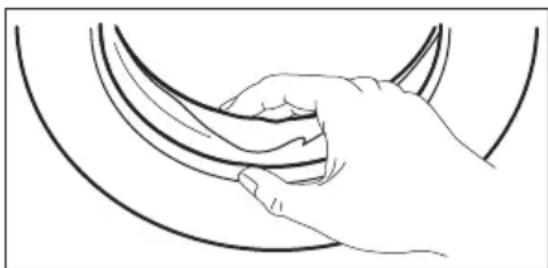

13.4 Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

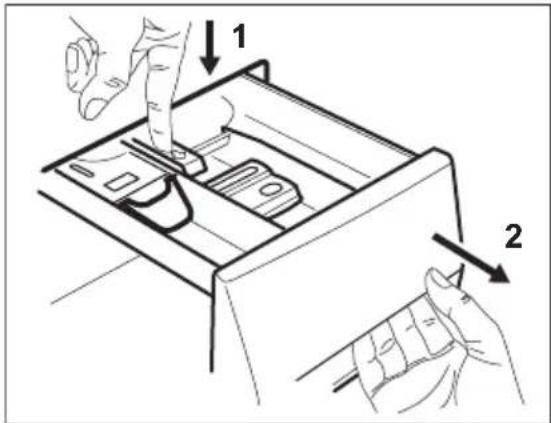

13.5 Rengöring av tvättmedelsfacket

1.

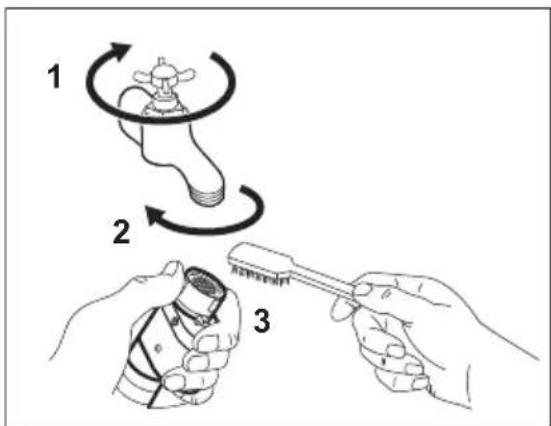

13.6 Rengöring av tilloppsslangen och ventilfiltret

1.

13.7 Rengöring av tömningsfiltret

Rengör inte nälfällan om vattnet i produkten är varm.
Kontrollera regelbundet tömningspumpsfiltret och se till att det är rent.
i Upprepa steg 2 och 3 tills vattnet slutar rinna.

1.

Ha alltid en trasa i närheten för att torka upp eventuellt vatten.

i

Se till att pumphjulet roterar. Om det inte roterar ska du kontakta vårt auktoriserade servicecenter. Var också noga med att dra åt filtret ordentligt för att förhindra läckage.

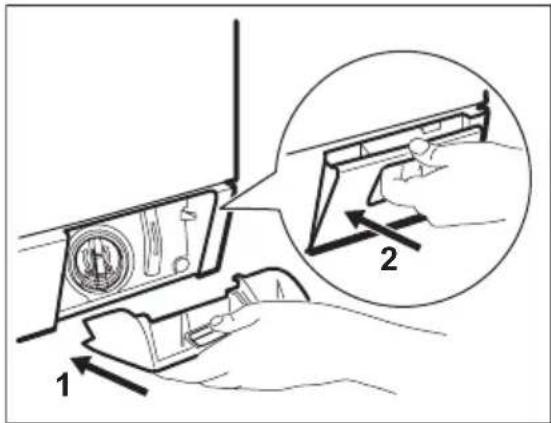

13.8 Nödtömning

Produkten kan inte tömma ut vattnet på grund av ett fel.

Om detta händer, gå igenom stegen (1) till (8) i "Rengöring av tömningsfiltret". Rengör pumpen vid behov.

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen:

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.
2. Starta programmet för att tömma ut vattnet.

13.9 Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan vara mindre än 0 °C, ta bort det kvarvarande vattnet i tilloppsslangen och tömningspumpen.

1. Koppla bort produkten från eluttaget.
2. Stäng vattenkranen.
3. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.
4. Töm tömningspumpen. Se nödtömningsförfarandet.
5. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING!

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

14. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

14.1 Inledning

Produkten startar inte eller stannar under drift.

Prova först att hitta en lösning på problemet (se tabellen). Kontakta auktoriserat servicecenter om problemet fortsätter.

Vid vissa problem hörs en ljudsignal och displayen visar en larmkod:

• -Produkten fylls inte med vatten ordentligt. Slå på produkten igen genom att trycka på Start/Pausknappen. Efter 10 sekunder låses luckan.

• -Produkten tömmer inte ut vattnet.

• Produktens lucka är öppen eller är inte ordentligt stängd. Kontrollera luckan!

• EHO - Strömförsörjningen är instabil. Vänta tills nätspänningen är stabil.
• E91 - Ingen kommunikation mellan produktens elektriska element. Stäng av och sätt på igen. Programmet avslutades inte ordentligt eller stoppades för tidigt. Om larmkoden visas igen, kontakta ett auktoriserat servicecenter.
• EFO - Översvämningsskyddet är aktiverat. Koppla från produkten och stäng vattenkranen. Kontakta auktoriserat servicecenter.

WARNING!

Avaktivera produkten innan du utför kontrollerna.

14.2 Möjliga fel

Problem Möjlig lösning
Programmet startar inte.	Se till att stickkontakten sitter ordentligt i eluttaget.Se till att luckan är stängd.Kontrollera att det inte finns en skadad säkring i säkringsdo-san.Kontrollera att Start/Paus-knappen har tryckts in.Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.Avaktivera Barnlås-funktionen om den är på.
Produkten fylls inte med vatten.	Kontrollera att vattenkranen är öppen.Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.Kontrollera att vattenkranen inte är igensatt.Kontrollera att filtret i tilloppsslangen och filtret i ventilen inte är igensatta. Se "Underhåll och rengöring".Kontrollera att tilloppsslangen inte är böjd eller snodd.Kontrollera att tilloppsslangen har anslutits korrekt.Kontrollera att kopplingarna till tilloppsslangarna har anslutits korrekt.
Produkten fylls inte med vatten och töms omedelbart.	Kontrollera att tömningsslangen är ställd i rätt läge. Slang-en kan vara för låg. Se "Installationsanvisningar".
Maskinen inte tömmer ut vattnet.	Kontrollera att vattenlåset inte är igensatt.Kontrollera att tömningslangen inte är böjd eller snodd.Kontrollera att tömningslangen har anslutits korrekt.Ställ in tömningsfunktionen om du ställer in ett program utan tömningsfas.Ställ in tömningsfunktionen om du väljer en funktion som slutar med vatten i trumman.Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".Kontakta auktoriserat servicecenter om problemet fortsätter.
Centrifugeringsfasen fungerar inte eller tvättprogrammet varar längre än normalt.	Välj centrifugeringsfunktionen.Ställ in tömningsfunktionen om du väljer en funktion som slutar med vatten i trumman.Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".Justera plaggen manuellt i trumman och starta centrifugeringsfasen igen. Detta problem kan orsakas av obalans.
Det är vatten på golvet.	Kontrollera att kopplingarna i vattenslangarna är täta och att inget vattenläckage förekommer.Kontrollera att tilloppsslangen och tömningslangen inte är skadade.Kontrollera att du använder rätt tvättmedel och rätt mängd tvättmedel.
Du kan inte öppna luckan på produkten.	Kontrollera att tvättprogrammet är klart.Ställ in tömnings- eller centrifugeringsfunktionen om det finns vatten i trumman.Se nödtömningsrutinen. Se "Åtgärder vid frysrisk" (i avsnittet "Skötsel och rengöring").Se till att produkten får elektrisk ström.Detta problem kan orsakas av att produkten är trasig. Kontakta auktoriserat servicecenter. Om du måste öppna luckan, läs noga "Nödöppning av luckan".
Produkten avger ett konstigt ljud.	Kontrollera att produkten står i våg. Se "Installationsanvisningar".Kontrollera att förpackningen och/eller transportbultarna är borttagna. Se "Installationsanvisningar".Fyll på mer tvätt i trumman. För liten tvättmängd.
Programmet är kortare än tiden som visas.	Produkten beräknar en ny tid enligt tvättmängden. Se avsnittet "Förbrukningsvärden".
Programmet är längre än tiden som visas.	En obalanserad tvättmängd ökar programlängden. Detta är normalt för produkten.
Tvättresultaten är inte till-fredsställande.	Öka mängden tvättmedel eller använd ett annat tvättme-del.Använd specialprodukter för att ta bort svåra fläckar innan du tvättar tvätten.Kontrollera att du ställer in rätt temperatur.Minska tvättmängden.
Du kan inte ställa in en funktion.	Se till att du bara trycker på önskad(e) tryckknapp(ar).
Produkten torkar inte plaggen eller torkar inte tillfredsställande.	Öppna vattenkranen.Kontrollera att tömningsfiltret inte är igensatt.Minska tvättmängden.Kontrollera att du ställt in rätt program. Ställ vid behov in en kort torktid.
Tvätten är full av olikfär-gat ludd.	Materialen som tvättades i programmet innan släpte ifrån sig ludd av en annan färg:Torkfasen hjälper till att ta bort ludd.Tvätta kläderna med en luddborttagare.Om det finns mycket ludd i trumman ska specialprogrammet köras för att rengöra den (se "Ludd i materialet" för mer information).

Sätt på maskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta auktoriserat servicecenter om problemet uppstår igen.

Om andra larmkoder visas på displayen. Stäng av och sätt på produkten. Kontakta auktoriserat servicecenter om problemet fortsätter.

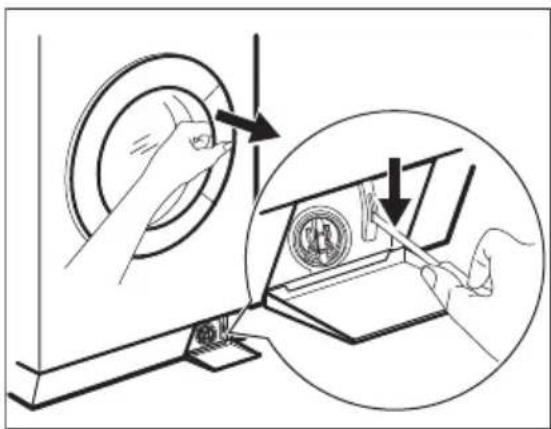

14.3 Nödöppning av luckan

Produktens lucka förblir stängd vid strömavbrott eller produktfel.

Tvättprogrammet fortsätter när strömmen återställs. Om luckan förblir läst vid fel kan den öppnas med nödupplåsningsfunktionen.

Innan luckan öppnas:

FÖRSIKTIGHET!

Kontrollera att

vattentemperaturen och tvätten inte är varm. Om så behövs, vänta tills de svalnat.

FÖRSIKTIGHET!

Kontrollera att trumman inte snurrar. Om så behövs, vänta tills trumman slutat snurra.

Kontrollera att vattennivån i trumman inte är för hög.

Om så behövs, fortsätt med nödtömning vid behov (se "Nödtömning" i avsnittet "Skötsel och rengöring").

Gör enligt följande för att öppna luckan:

1. Tryck på knappen AV/PÅ för att stänga av produkten.
2. Koppla bort produkten från eluttaget.
3. Öppna filterluckan.
4. Håll nödupplåsningsspärren neddragen och öppna samtidigt produktens lucka.

1. Ta ut tvätten och stäng sedan produktens lucka.

2. Stäng filterluckan.

3. TEKNISKA DATA

Dimension Bredd/Höjd/Djup/Totallängd	600 mm/ 850 mm/ 605 mm/ 639 mm
Elektrisk anslutning Nätspänning	230 V
Total effekt	2200 W
Säkring	10 A
Frekvens	50 Hz
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där lågspän- ningsutrustningen inte har något skydd mot fukt	IPX4
Vattentillförsel 1)	Kallt vatten
Vattentryck Min	0,5 bar (0,05 MPa)
Max	8 bar (0,8 MPa)
Maximal tvättvikt Vit-/Kulörtvätt 9 kg
Maximal torr vikt Vit-/Kulörtvätt	6 kg
Syntet	3 kg
Centrifugeringshastig- het Max 1600 varv/minut

1) Anslut tilloppsslangen till en vattenkran med 3/4" rörgänga.

16. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
