BRUKSANVISNING QW16775 Husqvarna-Electrolux

Bruksanvisning Tvättmaskin

Bästa kund!

Vi vill skapa de bästa produktlösningar som du kan hitta på marknaden idag.

Lösningar där du upplever en perfekt balans mellan form och funktion och där spetsteknologi också matchar energisnålhet och miljömässig hänsyn.

Så tack för att du valt en kvalitetsprodukt från oss!

För att du ska få största möjliga nytta och glädje av ditt nyförvärv föreslår vi att du börjar med att läsa igenom den här bruksanvisningen och bekantar dig med alla funktioner och fördelar.

Förvara gärna bruksanvisningen på en lämplig plats nära produkten så att du lätt kan ta fram den när du behöver friska upp minnet eller ha svar på en fråga.

Lycka till!

Följande symboler används i denna bruksanvisning:

Viktig information om din personliga säkerhet och information om hur du undviker att skada maskinen

Allmän information och tips

Miljöinformation

Innehåll

Användaranvisningar 6

Säkerhetsinformation 6-8

Produktbeskrivning 9

Tvättmedelsläda 9

Kontrollpanel 10

När maskinen används första gången 11

Individuella inställningar 11

Ljudsignaler 11

Barnlås 11

Daglig användning 12

Lägga in tvätten i maskinen 12

Mäta upp tvättmedel och sköljmedel 12

Välja önskat program 13

Välja centrifugeringshastighet eller sköljstopp 13

Kombination av program och funktioner 14

Välja FÖRTVÄTT 14

Välja extra sköljning 17

Ändra en funktion eller ett pågående program 18

Göra paus i ett program 18

Avbryta ett program 18

Öppna luckan när programmet har startat 18

När programmet är klart 19

Programöversikt 20-22

Programinformation 23

Förbereda tvättprogrammet 24

Sortera tvätten 24

Temperaturer 24

Innan tvätten läggs in i maskinen 24

Max. tvättmängd 25

Tvättens vikt 25

Fläckborttagning 26

Tvättmedel och tillsatser 27

Tvättmedelsmängd 27

Vattnets hårdhet 28

Internationella tvättsymboler 29

Skötsel och rengöring 30-34

Avkalkning 30

Efter varje tvätt 30

Underhållstvätt 30

Utvändig rengöring 30

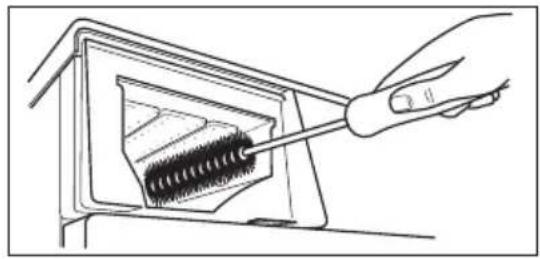

Tvättmedelsläda 30

Tvättrumma 31

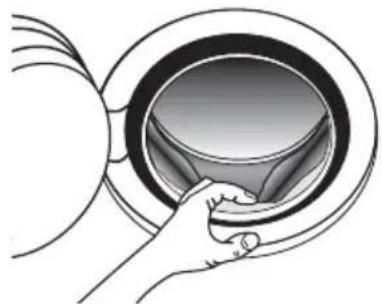

Lucktätning 31

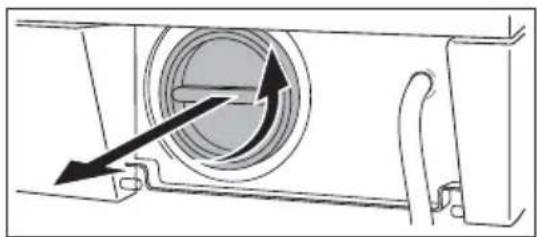

Tömningspump 32

Åtgärder vid frysrisk 34

Om maskinen inte fungerar 35-38

Tekniska data 39

Förbrukningsvärden 40

Installation 41-45

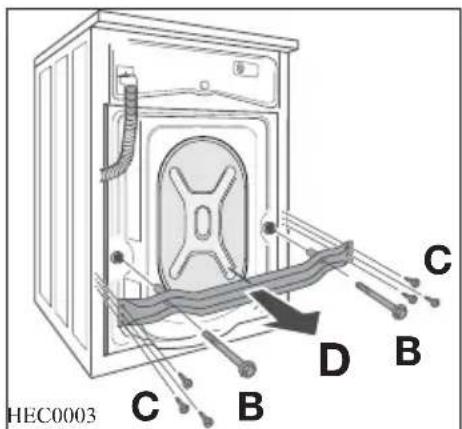

Uppackning 41

Ställa maskinen på plats och ställa den i våg 43

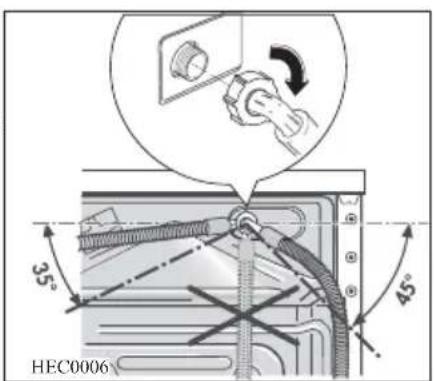

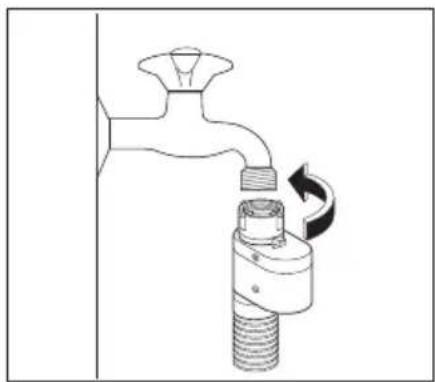

Vattenintag 43

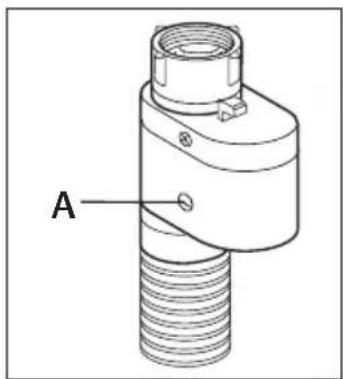

Översvämnigsskydd 44

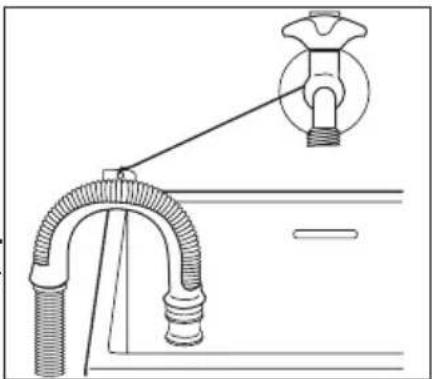

Tömning av vatten 44

Elektrisk anslutning 45

Permanent anslutning 45

Miljöskydd 46

Förpackningsmaterial 46

Gammal maskin 46

Värna om miljön 46

Garanti 47

Serviceavdelningar 49

Användaranvisningar

⚠️ Säkerhetsinformation

Innan tvättmaskinen används första gången

• Säkerheten hos AEG/ELECTROLUX apparater uppfyller kraven i industristandarder och lagliga krav på säkerhet hos apparater. Som tillverkare anser vi dock att det är vår plikt att ge följande säkerhetsanvisningar. Bruksanvisningen MÅSTE läsas noggrant innan maskinen installeras eller används.
• Det är ytterst viktigt att denna bruksanvisning medföljer maskinen och används som referensmaterial. Om maskinen säljs eller ges bort och får en annan ägare eller om du flyttar och lämnar kvar maskinen måste du alltid se till att denna bruksanvisning medföljer maskinen så att den nya ägaren kan lära sig hur maskinen fungerar och få relevanta varningar.
• Bruksanvisningen MÅSTE läsas noggrant innan maskinen installeras eller används.
• Kontrollera att maskinen inte skadats under transporten innan du startar maskinen första gången, Anslut aldrig en skadad maskin till elnätet. Kontakta återförsäljaren om någon del är skadad.
• Om maskinen levereras under vintermånaderna när det är minusgrader måste maskinen få stå i rumstemperatur i 24 timmar innan den används första gången.

Allmän säkerhet

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt.
• Under tvättprogram med hög temperatur kan glaset i luckan bli hett. Vidrör aldrig glaset!
• Se noga till att inga husdjur kryper in i trumman. Titta efter inne i trumman innan du använder maskinen.
• Föremål som mynt, säkerhetsnålar, spik, skruvar, stenar och andra hårda, vassa föremål kan orsaka allvarliga skador. Kontrollera att inga sådana föremål hamnar i maskinen.
• Följ anvisningarna om rekommenderade mängder tvätt- och sköljmedel och använd aldrig större mängder. Tvätten kan skadas av för stora mängder tvätt- och sköljmedel. Följ rekommendationerna om dosering från produktens tillverkare.
• Tvätta små föremål som strumpor, spets, tvättbara bälten och liknande i en tvättpåse eller ett örngott så att de inte fastnar mellan trumman och karet.

• Använd inte maskinen för att tvätta artiklar med byglar, ofållat eller trasigt tyg.

• Dra ut stickkontakten ur eluttaget och stäng vattenkranen efter användning och före rengöring och underhåll.

• Försök under inga omständigheter att reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att original reservdelar används vid reparationer.

Installation

• Kontrollera att maskinen inte är skadad när du packar upp den. Använd inte maskinen utan kontakta en serviceavdelning om du är tveksam.
• Allt förpackningsmaterial och alla transportbultar måste avlägsnas innan maskinen används. Annars kan både maskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen.
• Kontrollera att maskinen inte står på eller trycker mot nätkabeln, tilloppsslangen eller tömningsslangen när maskinen har ställts på plats.
• Om maskinen placeras på ett mattbelagt golv, justera fötternas höjd så att luften kan cirkulera obehindrat runt maskinen.
• Kontrollera att det inte läcker vatten från slangar eller slangkopplingar när maskinen har ställts på plats.
• Om maskinen skall stå på en plats där det finns risk att temperaturen sjunker under 0°C, läs avsnittet «Åtgärder vid frysrisk».
• Rördragningsarbeten som eventuellt krävs för att installera maskinen skall utföras av en behörig rörmokare eller annan kompetent person.
• Elarbeten som eventuellt krävs för att installera maskinen skall utföras av en behörig elektriker eller annan kompetent person.

Användning

• Denna tvättmaskin är konstruerad för hushållsbruk. Den får inte användas för andra ändamål än den är avsedd för.
• Tvätta endast persedlar som är avsedda för maskintvätt. Följ anvisningarna på relevanta klädvårdsetiketter.
  -Överbelasta inte maskinen. Se relevant avsnitt i bruksanvisningen.

- Kontrollera att alla fickor är tomma och att alla knappar och dragkedjor är knäppta och stängda innan plaggen läggs in i maskinen. Undvik att tvätta fransiga eller trasiga artiklar och förbehandla färg-, bläck-, rost- och gräsfläckar innan du tvättar. BH:ar med metallbygel får INTE maskintvättas.

- Plagg som har varit i kontakt med flyktiga petroleumprodukter (t.ex. lacknafta) bör inte maskintvättas. Om en flyktig rengöringsvätska har använts, se till att det inte finns någon rengöringsvätska kvar på plagget innan det läggs in i maskinen.

- Dra aldrig i nätkabeln för att dra ut stickkontakten ur eluttaget. Dra alltid i stickkontakten.

- Använd aldrig tvättmaskinen om nätkabeln, kontrollpanelen, topplocket eller basen är skadad så att maskinens insida blir åtkomlig.

Barnsäkerhet

- Denna maskin är inte avsedd att användas av personer (gäller även barn) med nedsatt fysisk eller sensorisk förmåga, eller av personer med bristande erfarenhet eller kunskap, såvida de inte får handledning och anvisningar av en person som ansvarar för deras säkerhet.

- Små barn skall övervakas så att de inte leker med maskinen.

- Förpackningsmaterialet (t.ex. plastfolie och frigolit) kan vara farligt för barn - kvävningsrisk föreligger! Förvara sådana material utom räckhåll för barn.

- Förvara alla tvättmedel på en säker plats, utom räckhåll för barn.

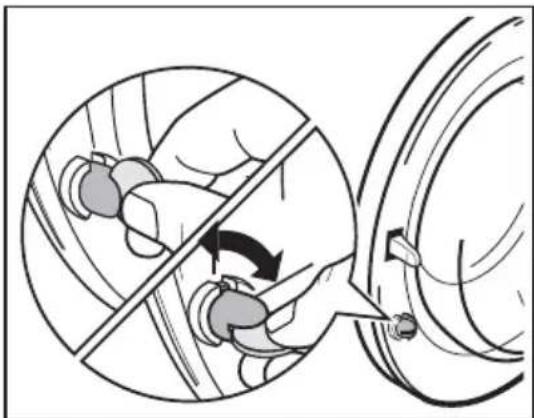

- Se till att barn och husdjur inte kryper in i trumman. För att förhindra att barn och husdjur kryper in i maskinen är maskinen utrustad med en specialfunktion. Aktivera denna funktion genom att vrida knappen innanför luckan (utan att trycka in den) tills

skåran står horisontellt. Använd vid behov ett mynt. Vrid knappen moturs tills spåret är vertikalt när du vill koppla bort funktionen. Då går det att stänga luckan igen.

Din nya tvättmaskin uppfyller alla krav på modern och effektiv behandling av tvätt med låg förbrukning av vatten, energi och tvättmedel.

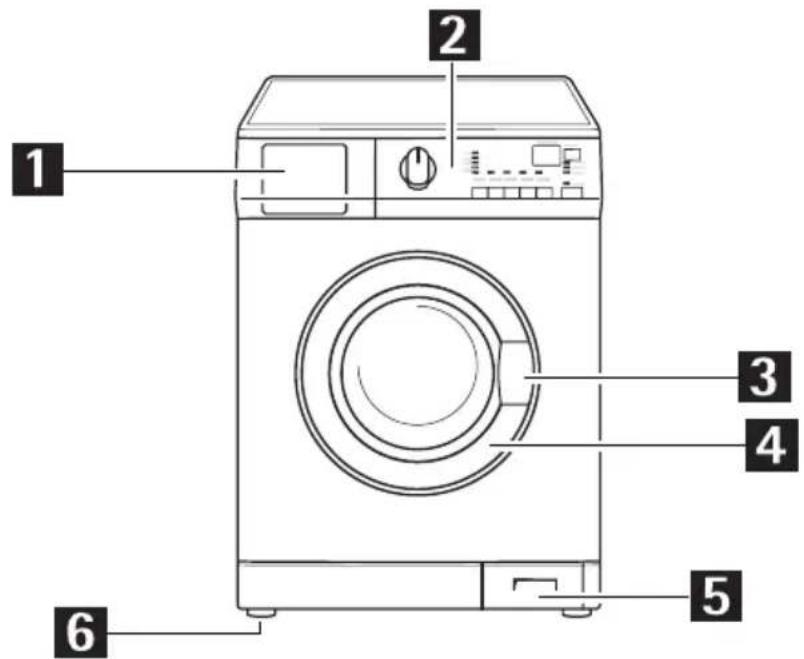

1 2 3 4 5 6

1 Tvättmedelsläda
2 Kontrollpanel
3 Luckhandtag

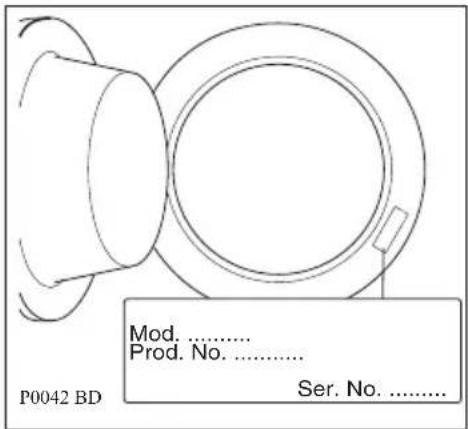

4 Typskylt
5 Tömningspump
6 Tre justerbara fötter: Den bakre foten på vänster sida är automatisk

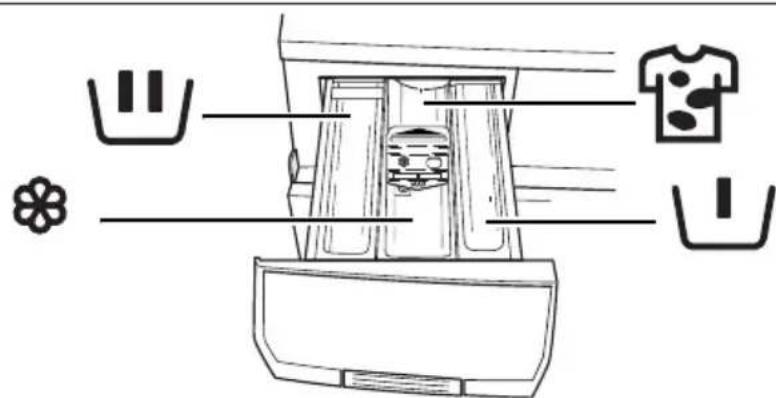

Tvättmedelsläda

Fack för tvättmedel för förtvätten.
Fack för pulvertvättmedel eller flytande tvättmedel för huvudtvätten.
Fack för flytande tillsatser (sköljmedel, stärkelse).
Fack för fläckborttagningsmedel som används för huvudtvätten med funktionen FLÄCKAR.

Kontrollpanel

Din nya tvättmaskin uppfyller alla moderna krav för effektiv behandling av tvätt med låg förbrukning av vatten, energi och tvättmedel.

Energispar Snabb Intensiv 20 Min - 3 Kg Jeans Centrifugering Tömning Skonsköljningar Ylle Plus Fintvätt Av 95 60 40 - 60 Mix 40 30 60 40 30 40 Syntet Kallt 30 30 40 40 Lättstruket Plus Vit-/Kulörtvätt 1600 1200 800 400 Skölj- stopp Tid Fördröjd Start Överdosering Extra Sköljning Start/ Paus

1 Programvred
2 CENTRIFUGERING-KNAPP
3 FÖRTVÄTT-KNAPP
4 FLÄCKAR-KNAPP
5 SENSITIV-KNAPP
6 SNABB-KNAPP
7 Display
8 START/PAUS-KNAPP
9 FÖRDRÖJD START-KNAPP
10 Programfasindikatorer

När maskinen används första gången

Kontrollera att el- och vattenanslutningarna har utförts enligt installationsanvisningarna.

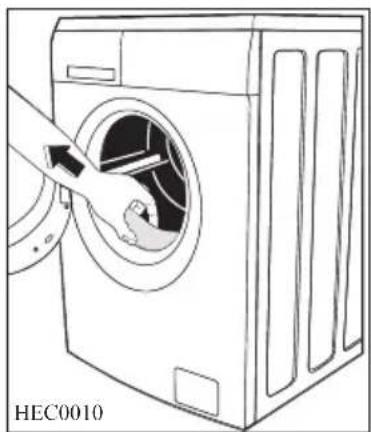

Ta ut polystyrenblocket och annat material ur trumman.

Häll 2 liter vatten i huvudtvättfacket liltvättmedelslådan för att aktivera EKOVENTILEN. Kör sedan ett bomullsprogram vid 95°C med tom maskin för att få bort restämnena från tillverkningen som eventuellt kan finnas kvar i trumman och karet. Häll ett halvt mått tvättmedel i tvättmedelslådan och starta maskinen.

Individuella inställningar

Ljudsignaler

Maskinen är utrustad med en ljudanordning som avger en ljudsignal i följande fall:

• när du väljer ett tvättprogram
• när du trycker på knapparna
• när programmet är klart
  -om det uppstår något problem

Ljudsignalen avaktiveras när knapparna 3 och 4 hålls intryckta samtidigt i cirka 6 sekunder (förutom vid funktionsstörningar). När de två knapparna trycks in igen återaktiveras ljudsignalen.

Barnlås

Barnlåset gör att du kan lämna maskinen utan tillsyn utan att behöva vara orolig för att barn kanske skadas eller orsakar skador på maskinen.

Funktionen är aktiverad även när tvättmaskinen inte är i drift.

Du kan ställa in funktionen på två sätt:

• Innan knapp 8 trycks in: Maskinen kan då inte startas.
• Efter att knapp 8 har tryckts in. Då går det inte att byta program eller tillvalsfunktioner.

För att koppla in/koppla ur denna funktion håller du knapparna 4 och 5 intryckta samtidigt i cirka 6 sekunder tills ikonen visas i eller försvinner från displayen.

Daglig användning

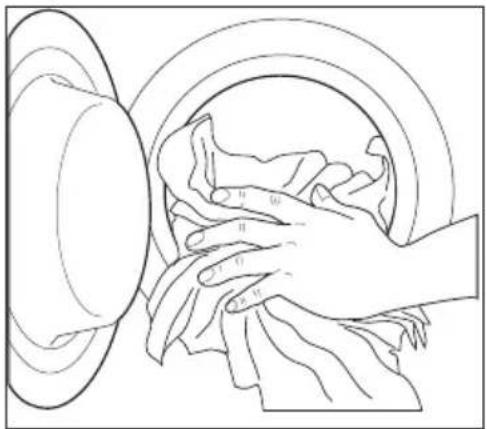

Lägga in tvätten i maskinen

1. Öppna luckan genom att försiktigt dra handtaget utåt. Skaka ut plaggen så mycket det går och lägg sedan in ett plagg i taget trumman.

2. Stäng luckan ordentligt. Det skall höras ett klick när luckan går i lås.

Obs! Se till att ingen tvätt fastnar mellan luckan och gummitätningen.

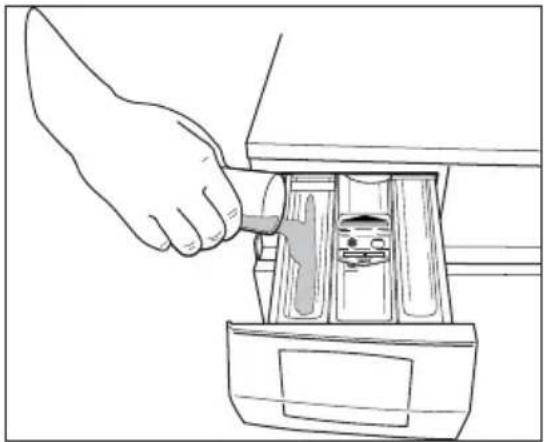

Mäta upp tvättmedel och sköljmedel

Din nya tvättmaskin är konstruerad för att minska förbrukningen av vatten, energi och tvättmedel.

1. Dra ut tvättmedelslådan så längt det går. Mät upp erforderlig mängd tvättmedel och häll det i huvudtvättfacket 📁m du vill köra förtvätten håller du tvättmedlet till förtvätten i facket märkt 📁m du vill använda funktionen Fläckar håller du fläckborttagningsmedlet i facket 📋

2. Om du skall använda sköljmedel håller du det i facket märkt (öll inte på så att medlet när över MAX-markeringen i lådan). Stäng lådan försiktigt.

Välja önskat program (Läge 1 på bilden av kontrollpanelen)

Du kan välja rätt program till alla typer av tvätt genom att följa anvisningarna i tvättprogramtabellen (se Tvättprogram).

Vrid programvredet till önskat program. Programvredets läge avgör vilken typ av tvättprogram (dvs. vattennivå, trummans rotation, antalet sköljningar) som körs och vid vilken temperatur och väljs efter vilken typ av tvättgods som skall tvättas.

Kontrollampan i knapp 8 börjar blinka och på displayen visas programtiden för det valda programmet.

Vredet kan vridas både medurs och moturs. Position Omotsvarar Återställ program / Stäng AV maskinen.

När programmet är klart måste programvredet vridas till läge Oså att maskinen stängs av.

Obs!

Om du vrider programvredet till ett annat program medan maskinen är i drift blinkar den gula kontrollampan till knapp 8 tre gånger och meddelandet Err visas på displayen för att markera att ett felaktigt val har gjorts. Maskinen kommer inte att utföra det nya programmet.

Välja reducerad centrifugeringshastighet eller SKÖLJSTOPP (knapp 2)

Tryck lämpligt antal gånger på knapp 2 för att ändra centrifugeringshastigheten om du vill att din tvätt skall centrifugeras med en annan hastighet än den som föreslås av tvättmaskinen.

Motsvarande kontrollampa tänds.

Obs!

Den maximala centrifugeringshastigheten som väljs automatiskt av tvättmaskinen beskrivs i kapitlet Tvättprogram.

SKÖLJSTOPP: När denna funktion har valts spolas inte det sista sköljvattnet ut, utan det blir kvar i maskinen för att tvätten inte skall skrynklas. När programmet är klart visar displayen en blinkande 0, symbolen LUCKA (luckan är låst) förblir tänd, kontrollampan till knapp 8 slocknar och luckan är låst, vilket betyder att vattnet måste tömmas.

Gör så här för att tömma ut vattnet:

•Vrid programvredet till O.

- Välj PROGRAMMET TÖMNING eller CENTRIFUGERING.

- Sänk vid behov centrifugeringshastigheten med den speciella knappen.

●Tryck på knapp 8.

- När programmet är klart visar displayen en blinkande nolla, ∅. På displayen släcks symbolen LUCKA och luckan kan öppnas.

Kombination av program och funktioner

Olika program kan kombineras med olika tillvalsfunktioner. Funktionerna måste väljas efter att önskat program har valts och innan knapp 8 trycks in.

När tillvalsknapparna trycks in tänds motsvarande kontrollampor. När knapparna trycks in igen slocknar kontrollamporna.

Om du väljer fel funktion blinkar den gula kontrollampan som är inbyggd i knapp 8 tre gånger och meddelandet Err visars på displayen i ett par sekunder.

Obs!

Hur tvättprogram och tillvalsfunktioner kan kombineras beskrivs i kapitlet Tvättprogram.

Välja FÖRTVÄTT (knapp 3)

Välj detta program om du vill att din tvätt förtvättas vid 30°C före huvudtvätten.

Förtvätten avslutas med en kort centrifugering i programmen Bomull och Syntetmaterial.

I programmen för Ömtåliga material töms vattnet endast ut.

Motsvarande kontrollampa tänds.

Välj denna funktion när du vill behandla hårt smutsad eller fläckad tvätt med fläckborttagningsmedel (längre huvudtvätt med tidsoptimerad fläckborttagning).

Motsvarande kontrollampa tänds.

Denna funktion kan inte väljas i program med lägre temperatur än 40°C.

Obs! När du skall köra ett program med fläckborttagning skall fläckborttagningsmedlet hållas i facket 📋

Välja funktionen SENSITIV (knapp 5)

När denna knapp trycks in minskas tvättintensiteten. En extra sköljning körs i programmen Bomull och Syntetmaterial.

Denna funktion rekommenderas för plagg som inte är färgfasta.

Välja funktionen SNABB (knapp 6)

Med denna funktion kan du ändra den programtid som automatiskt föreslås av tvättmaskinen.

När denna knapp trycks in tänds motsvarande kontrollampa och tvättiden minskas för tvätt av normalt smutsat tvättgods (daglig tvätt).

På displayen visas den minskade tvättiden. Den maximala tvättmängden är 7 kg för bomull och 3,5 kg för syntetmaterial och ömtåliga material.

När denna knapp trycks in två gånger fortsätter motsvarande kontrollampa att lysa, tvättiden minskas för tvätt av lätt smutsat tvättgods eller plagg som har använts under

kort tid. På displayen visas den minskade tvättiden. Den maximala tvättmängden är 3,5 kg för bomull och 2 kg för syntetmaterial och ömtåliga material.

Display (Läge 7)

Displayen visar följande information:

Programtid

När ett program har valts visas programtiden i timmar och minuter (till exempel 2.05). Programtiden beräknas automatiskt efter den maximala rekommenderade vikten för de olika typerna av textilier.

När programmet har startat uppdateras den återstående tiden varje minut.

Startfördröjning

Den valda startfördröjningen (max. 20 timmar), inställd med motsvarande knapp, visas på displayen i cirka 3 sekunder. Därefter visas det tidigare valda programmets programtid.

STARTFÖRDRÖJNINGENS symbol visas på displayen.

Fördröjningstiden minskar med ett steg varje timme. När en timme återstår minskar tiden med en minut i taget.

90'

Val av otillåten funktion

Om du väljer en funktion som inte kan kombineras med det valda tvättprogrammet visas meddelandet Err i cirka 2 sekunder och den gula kontrollampan i knapp 8 börjar blinka.

Larmkoder

Om ett fel uppstår kan en larmkod visas, till exempel E20 (se avsnittet "Om maskinen inte fungerar").

När programmet är klart

När programmet är klart visas en blinkande nolla, symbolen LUCKA släcks i knapp 8 slocknar och luckan kan öppnas.

Programfasindikatorer

Programfasindikatorerna visar det valda programmets olika tvättfaser.

Under ett tvättprogram blinkar en svart linje under symbolen för den pågående tvättfasen. När en tvättfas är klar börjar linjen att lysa med fast sken.

PLUCKA - symbol (luckan är stängd)

Denna symbol visar om luckan kan öppnas:

• symbolen är tänd: luckan kan inte öppnas. Maskinen utför ett tvättprogram.
• symbolen är släckt: luckan kan öppnas. Tvättprogrammet är klart.

Starta det valda programmet genom att trycka på knapp 8. Motsvarande röda kontrollampa slutar att blinka.

Symbolen LUCKA visas på displayen för att markera att maskinen har börjat tvätta och att luckan är låst.

Tryck på knapp 8 om du vill avbryta det pågående programmet. Motsvarande röda kontrollampa börjar blinka.

För att starta programmet från den punkt där det avbröts trycker du på knapp 8igen.

Om Fördröjd start har valts börjar maskinen nedräkningen.

Om du har valt fel funktion blinkar den gula kontrollampan i knapp 8 tre gånger och meddelandet Err visas i cirka 2 sekunder.

Välja FÖRDRÖJD START (knapp 9)

Om du vill fördröja starten, måste du trycka på knapp 9 ett visst antal gånger för att välja önskad tid innan du startar programmet.

Den valda startfördröjningen (upp till 20 timmar) visas på displayen i ungefär 3 sekunder. Därefter visas programtiden för det valda programmet igen.

Du måste välja denna tillvalsfunktion efter att du valt program och innan du trycker på knapp 8.

Med denna knapp kan tvättprogrammet fördröjas med 30 minuter, 60 minuter, 90 minuter, 2 timmar och sedan timme för timme upp till max. 20 timmar.

Om du vill lägga in mer tvätt i maskinen under fördröjningstiden, trycker du på knapp 8 för att ställa maskinen i pausläge. Lägg in tvätten, stäng luckan och tryck på knapp 8 igen.

Ställa in fördröjd start.

• Välj program och önskade tillvalsfunktioner.
• Välj fördröjd start.
• Tryck på knapp 8: maskinen startar nedräkningen. Programmet startar när den inställda startfördröjningen har löpt ut.

Avbryta startfördröjningen

• Ställ tvättmaskinen i pausläge genom att trycka på knapp 8.
• Tryck på knapp 9 en gång tills symbolen 0^ visas.
• Tryck på knapp 8 igen för att starta programmet.

Obs!

• Den inställda fördröjningen kan inte ändras förrän du har valt tvättprogrammet på nytt.
• Luckan kommer att vara låst under hela fördröjningstiden. Om du behöver öppna luckan måste du först ställa tvättmaskinen i pausläge genom att trycka på knapp 8. Stäng luckan och tryck sedan på knapp 8 igen.

Knappen 9 kan inte användas tillsammans med TÖMNINGSPROGRAMMET.

Programfasindikatorer (Läge 10)

Om kontrollampan ÖVERDOSERING tänds när programmet är klart innebär detta att för mycket tvättmedel har använts.

När maskinen kör extra sköljningar lyser lampan EXTRA SKÖLJNING.

Välja extra sköljning

Denna maskin är konstruerad för att spara vatten. För personer med mycket känslig hud (tvättmedelsallergiker) kan det vara nödvändigt att skölja tvätten i extra mycket vatten (extra sköljning).

Tryck samtidigt in knapparna 2 och 3 och håll dem intryckta ett par sekunder:

Kontrollampan till EXTRA SKÖLJNING tänds i programfasindikatorernas display. Denna funktion är på permanent. När du vill koppla ur funktionen trycker du på samma knappar igen tills lampan EXTRA SKÖLJNING slocknar.

Ändra en funktion eller ett pågående program

Du kan ändra vilken funktion som helst innan programmet utför funktionen i fråga. Innan du gör några ändringar måste du ställa maskinen i pausläge genom att trycka på knapp 8.

Om du vill byta program under pågående tvätt måste du först återställa programmet. Vrid programvredet till O och sedan till den nya programpositionen. Tvättvattnet i karet töms inte ut. Starta det nya programmet genom att trycka på knapp 8 igen.

Göra paus i ett program

Tryck på knapp 8 för att avbryta ett pågående program. Motsvarande lampa börjar blinka. Tryck på knappen en gång till för att fortsätta programmet.

Avbryta ett program

Vrid programvredet till O för att avbryta ett pågående program. Nu går det att välja ett nytt program.

Öppna luckan när programmet har startat

Ställ först maskinen i pausläge genom att trycka på knapp 8.

Luckan kan öppnas.

Om LUCKAN är låst betyder det att maskinen redan värmer vattnet och att vattnet när över den nedre luckkanten. I detta fall kan luckan inte öppnas.

Om det inte går att öppna luckan, men du behöver öppna den, stänger du först av maskinen genom att vrida programvredet till O. Efter ett par minuter kan luckan öppnas (Var försiktig - tänk på vattnets nivå och temperatur!).

När programmet är klart

Maskinen stannar automatiskt, kontrollampan i knapp 8 slocknar och en blinkande nolla (☐) visas på displayen.

Om funktionen SKÖLJSTOPP har valts tänds symbolen LUCKA, en blinkande nolla 0 visas på displayen, kontrollampan i knapp 8 slocknar och luckan är låst, vilket visar att vattnet måste tömmas innan luckan öppnas.

Töm vattnet enligt anvisningarna i avsnittet Sköljstopp.

Vrid programvredet till O för att stänga av maskinen.

Plocka ut tvätten ur trumman och kontrollera noggrant att trumman är tom.

Stäng vattenkranen om du inte tänker fortsätta tvätta. Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti maskinen.

Programöversikt

Program/ Temperatur	Typ av tvättgods/Beskrivning	Tillval	Programbeskrivning
VITVÄTTBOMULL95°-60°	Vit bomull: t.ex. lakan, bordsdukar, hushållslinne	CENTRIFUGERING, SKÖLJSTOPP, FÖRTVÄTT, FLÄCKAR, SENSITIV, SNABB, EXTRA SKÖLJNING	HuvudtvättSköljningarLång centrifugering vid maximalcentrifugeringshastighet
KULÖRTVÄTTBOMULL60°-40°-30°40-60 MIX40°	Färgad bomull: arbetskläder, lakan, hushållslinne, underkläder, handdukar	CENTRIFUGERING, SKÖLJSTOPP, FÖRTVÄTT, FLÄCKAR*, SENSITIV, SNABB**, EXTRA SKÖLJNING	HuvudtvättSköljningarLång centrifugering vid maximalcentrifugeringshastighet
SYNTETMATERIAL60°-40°-30°	Syntet eller blandmaterial: underkläder, färgade plagg, krympfria skjortor, blusar	CENTRIFUGERING, SKÖLJSTOPP, FÖRTVÄTT, FLÄCKAR*, SENSITIV, SNABB, EXTRA SKÖLJNING	HuvudtvättSköljningarKort centrifugering vid 1200 varv per minut
SYNTETMATERIALLÄTTSTRUKET PLUS40°	Skonsam tvätt och centrifugering av syntetmaterial	CENTRIFUGERING, SKÖLJSTOPP, FÖRTVÄTT, EXTRA SKÖLJNING	HuvudtvättSköljningarKort centrifugering vid 1200 varv per minut
FINTVÄTT40° - 30°	Ömtåliga material: t.ex. gardiner	CENTRIFUGERING, SKÖLJSTOPP, FÖRTVÄTT, FLÄCKAR*, SENSITIV, SNABB, EXTRA SKÖLJNING	HuvudtvättSköljningarKort centrifugering vid 1200 varv per minut
YLLE PLUSHANDTVÄTT30°- Kall	Specialprogram för handtvättbara material och för ylleplagg med etiketten «Ren ny ull, krympfri, kan maskintvättas»	CENTRIFUGERING, SKÖLJSTOPP	HuvudtvättSköljningarKort centrifugering vid 1200 varv per minut

* Tillvalsfunktionen Fläckar kan endast väljas vid en tvättemperatur på 40°C eller högre.
** SNABB kan inte väljas med programmet 40-60 MIX.

Programöversikt

Program/ Temperatur	Typ av tvättgods/Beskrivning	Tillval	Programbeskrivning
SKON-SKÖLJNINGAR	Separat sköljning för handtvättade plagg	CENTRIFUGERING, SKÖLJSTOPP, EXTRA SKÖLJNING	SköljningarKort centrifugering vid 1200 varv per minut
TÖMNING	Tömning av det sista sköljvattnet i program med Sköljstopp		Tömning av vatten
CENTRIFUGERING	Separat centrifugering för alla material	CENTRIFUGERING	Tömning och lång centrifugering
JEANS60°- Kall	Specialprogram för jeans- och denimplagg	CENTRIFUGERING, SKÖLJSTOPP, FÖRTVÄTT	HuvudtvättSköljningarLång centrifugering vid 1200 varv per minut
20 MIN - 3 KG30°	För lätt smutsade material utom ylle	CENTRIFUGERING	HuvudtvättSköljningarKort centrifugering vid 1200 varv per minut
SNABBINTENSIV60°	För bomull eller blandmaterial, lätt smutsade plagg eller plagg som bara använts en gång	CENTRIFUGERING, SKÖLJSTOPP, EXTRA SKÖLJNING	HuvudtvättSköljningarKort centrifugering vid 1200 varv per minut
ENERGISPAR60°	Vit och färgad bomull ekonomi, lätt smutsade plagg, skjortor, underkläder	CENTRIFUGERING, SKÖLJSTOPP, FÖRTVÄTT, FLÄCKAR, SENSITIV, EXTRA SKÖLJNING	HuvudtvättSköljningarLång centrifugering vid maximalcentrifugeringshastighet
AV/O	För att avbryta det pågående programmet eller för att stänga av maskinen

Material Max. tvättmängd
Bomull 7 kg
Syntetmaterial och fintvätt 3,5 kg
Lättstruket Plus 1,5 kg
Ylle och handtvätt 2 kg
Jeans 3,5 kg
20 MIN - 3 KG 3 kg
Snabb Intensiv 5 kg
Energispar 7 kg

Programinformation

LÄTTSTRUKET PLUS	När detta program väljs tvättas och centrifugeras tvätten skonsamt, så att den inte skrynklas. På så sätt underlättas strykningen. Dessutom utför tvättmaskinen ett antal extra sköljningar.
SKONSKÖLJNINGAR	Med detta program kan du skölja och centrifugera plagg som har tvättats för hand.Maskinen utför tre sköljningar som följs av en avslutande centrifugering vid max. hastighet.Centrifugeringshastigheten kan minskas genom ett tryck på knapp 2.
TÖMNING	Det sista sköljvattnet töms ut i program med SKÖLJSTOPP.Vrid först programvredet till O, välj sedan programmet Tömning och tryck på knapp 8.
CENTRIFUGERING	Separat centrifugering för handtvättade plagg och efter program med Sköljstopp. Innan detta program väljs måste programvredet vridas till O. Du kan välja centrifugeringshastighet efter typ av material som skall centrifugeras med hjälp av relevant knapp.
20 MIN. - 3 kg	Specialprogram vid 30 °C som varar cirka 20 minuter. Idealiskt för tvätt som skall fräschas upp, t.ex. en sportjacka som bara använts en gång eller lätt smutsade eller nya plagg.
SNABB INTENSIV	Snabbt tvättprogram för lätt smutsad vit/färgäkta bomull och blandmaterial.
ENERGISPAR	Detta program kan väljas för lätt eller normalt smutsade bomullsplagg. Temperaturen reduceras och tvättiden förlängs. Det ger bra tvättresultat samtidigt som du sparar energi.
AV/O	För att återställa ett program och för att stänga av maskinen vrider du programvredet till O. Sedan kan du välja ett nytt program.

i Förbereda tvättprogrammet

Sortera tvätten

Följ anvisningarna på relevanta klädvårdsetiketter och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle.

Temperaturer

95° eller 90°	för normalt smutsad vit bomull och linne (t.ex. handdukar, bordsdukar, lakan, etc.).
60°/50°	för normalt smutsad färgäkta tvätt (t.ex. skjortor, nattlinnen, pyjamasar) i linne, bomull eller syntetmaterial och för lätt smutsad vit bomull (t.ex. underkläder).
40°-30°- Kall	för ömtåliga material (t.ex. trådgardiner), blandmaterial som innehåller syntetfibrer samt ylle märkt «Ren ny ull, maskintvättbar, krympfri».

Innan tvätten läggs in i maskinen

Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet".

Nya färgade plagg kan färga första gången de tvättas och bör därför tvättas separat första gången.

Kontrollera att det inte finns några metallföremål (t.ex. hårklämmor, säkerhetsnålar, knappnålar) i tvätten.

Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band.

Ta bort svåra fläckar före tvätt.

Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta.

Behandla gardiner extra försiktigt. Ta bort krokar eller samla ihop dem i en påse eller i ett nät.

Max. tvättmängd

Rekommenderade tvättmängder anges i programöversikten.

Allmänna regler:

Bomull, linne: full trumma, men inte fört hårt packat

Syntetmaterial: inte mer än halvfull trumma

Ömtålig tvätt och ylle: trumman fylld till högst en tredjedel.

Om du tvättar maximala tvättmängder utnyttjas vattnet och energin på bästa sätt.

Reducera tvättmängden när tvätten är hårt smutsad.

Tvättens vikt

Följande vikter är ungefärliga:

badrock	1200 g
	100 g servetl
	700 g påslak
	500 g lakan
	200 g örngot
	250 g bordsc
	200 gfrottéh
	100 gbordsta
	200 gnattlini
	100 gtrosor
	600 g arbets
	200 gherrskjo
	500 gherrpyj
	100 gblus
	100 gkalsong

Fläckborttagning

Svåra fläckar kanske inte kan avlägsnas med enbart vatten och tvättmedel. Det är därför lämpligt att behandla dem före tvätten.

Blod: Behandla färska fläckar med kallt vatten. Intorkade fläckar: blötlägg över natten i ett specialmedel och skrubba sedan med såpa och vatten.

Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken. Behandla fläcken flera gånger.

Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullsduk.

Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder.

Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt).

Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt).

Kulspetspenna och lim: Fukta med aceton (*), lägg plagget på en mjuk duk och badda fläcken.

Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Behandla eventuella fläckrester med blekmedel.

Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel.

Bläck: Vissa typer av bläck: fukta först tyget med aceton (*) och sedan med ättiksyra. Behandla eventuella fläckrester på vita material med blekmedel och skölj noga efteråt.

Tjära: Behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta.

(*) Använd inte aceton på konstsilke.

Tvättmedel och tillsatser

Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och för att skydda miljön.

Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans.

Vilket tvättmedel som skall väljas beror på vilken typ av material (ömtåligt, ylle, bomull, etc.) som skall tvättas, samt färg, tvättemperatur och smutsgrad.

Alla vanliga maskintvättmedel kan användas i denna maskin:

• pulvertvättmedel för alla typer av material,
• pulvertvättmedel för ömtåliga material (60°C max) och ylle,
• flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60°C) för alla typer av material, eller specialtvättmedel endast för ylle.

Tvättmedlet och eventuella tillsatser måste hållas i rätt fack i tvättmedelslådan innan programmet startas.

Om du använder koncentrerade pulvertvättmedel eller flytande tvättmedel måste du välja ett program utan förtvätt.

Häll flytande tvättmedel i facet märkt aldeles innan programmet startas.

Eventuella sköljmedel eller stärkelsetillsatser skall hållas i facket märkt önnan tvättprogrammet startas.

Följ doseringsrekmendationerna från produktens tillverkare och fyll inte över MAX-markeringen i tvättmedelslådan.

Tvättmedelsmängd

Vilken typ av tvättmedel som skall användas och hur mycket beror på vilken typ av material som skall tvättas, tvättmängd, smutsgrad och vattnets hårdhet.

Följ doseringsanvisningarna från produktens tillverkare.

Använd mindre tvättmedel när:

• du tvättar små mängder,
• tvätten är lätt smutsad,
• det bildas stora mängder lödder under tvätten.

Vattnets hårdhet

Vattnets hårdhet klassificeras i så kallade "hårdhetsgrader". Information om hur hårt vattnet är i bostadsområdet där du bor kan erhållas från Vattenverket eller de lokala myndigheterna.

Anmärkning: Avhärdningsmedel måste tillsättas när vattnet är medelhårt (fr.o.m. hårdhetsgrad II). Följ tillverkarens instruktioner. Mängden tvättmedel kan då justeras till hårdhetsgrad I (= mjukt vatten).

Nivå	Egenskap	Vattnets hårdhetsgrad
		Tyska°dH	Franska°T.H.
1	mjukt	0-7 0-15
2 medelhärt		8-14 16-25
3	härt	15-21	26-37
4	mycket hårt	>21	>37

i Tvättmärkning

Ofta finner du att plaggen är försedda med tvättsymboler som anger hur de bör tvättas.

NORMAL-TVÄTT	95					[IMAGE]
				[tvätt i 30°tvätt i 40°tvätt i 95° tvätt i 60°	handtvätt tvättes ei

STRYKNING

stryks vid högst 200°

stryks vid högst 150°

stryks vid högst 110°

-stryks ej

normal temp.

låg temp.

TORKNINGp

antorkning droppton

kning hängtorkning

kan torkas i

torktumlare

torkas ej i torktumlare

Skötsel och rengöring

Du måste DRA UT STICKKONTAKTEN UR ELUTTAGET innan du utför någon form av underhåll eller rengöring.

Avkalkning

Vattnet vi använder innehåller i regel en del kalk. Det är därför lämpligt att då och då använda ett avhärdningsmedel i maskinen. Gör detta utan någon tvätt i trumman och enligt anvisningarna från medlets tillverkare.

Det förebygger kalkavlagringar i maskinen.

Efter varje tvätt

Låt luckan stå öppen en stund. Detta motverkar mögelbildning och unken lukt inuti maskinen. Genom att låta luckan stå öppen efter tvätt förlänger du också livslängden på lucktätningen.

Underhållstvätt

När man använder tvättprogram med låga temperaturer kan det ansamlas olika restmaterial inuti trumman.

Vi rekommenderar att en underhållstvätt körs med jämna mellanrum.

Gör så här för att köra en underhållstvätt:

• Se till att trumman är tom.
• Välj bomullsprogrammet med högst temperatur.
• Använd normal mängd av ett biologiskt tvättmedel.

Utvändig rengöring

Använd endast såpvatten för att rengöra maskinens hölje och eftertorka noga. Obs: Använd inte metanol, lösningsmedel eller dylikt för rengöring av maskinens utsida.

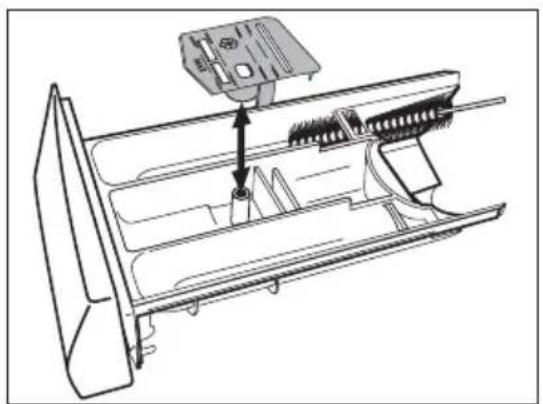

Tvättmedelsläda

Tvättmedelslådan bör rengöras regelbundet.

1. Ta loss tvättmedelslådan genom att dra ut den ordentligt.

1. Ta loss tillsatsinsatsen ur mittfacket.

2. Rengör alla delar med vatten.

3. Skjut in tillsatsinsatsen så längt det går så att den sitter ordentligt på plats.

4. Rengör alla tvättmaskinens delar, speciellt munstyckena högst upp i tvättkammaren. Använd en borste för ändamålet.

5. Sätt in tvättmedelslådan på skenorna och skjut in den.

Rostbeläggningar i trumman kan bli följden av att rostande föremål finns i tvätten eller av att kranvattnet innehåller järn.

Obs! Rengör inte trumman med syrahaltiga avkalkningsmedel, med skurpulver innehållande klor eller järn eller med stålull.

1. Avlägsna rostbeläggningar på trumman med ett rengöringsmedel för rostfritt stål.

2. Kör ett tvättprogram utan tvätt för att få bort rester av rengöringsmedel. Program: BOMULL/LINNE 95, tryck på knapp 6, tillsätt cirka 1/4 mått tvättmedel.

Lucktätning

Kontrollera luckans tätning då och då och ta bort smuts och skräp som kan ha fastnat i vecket.

Inspektera pumpen regelbundet och särskilt om

• maskinen inte tömmer och/eller inte centrifugerar
• maskinen låter konstigt under tömningen. Det kan bero på att föremål som säkerhetsnålar, mynt eller dylikt blockerar pumpen.

Gör så här:

1. Koppla loss maskinen från eluttaget.
2. Vänta vid behov tills vattnet har svalnat.

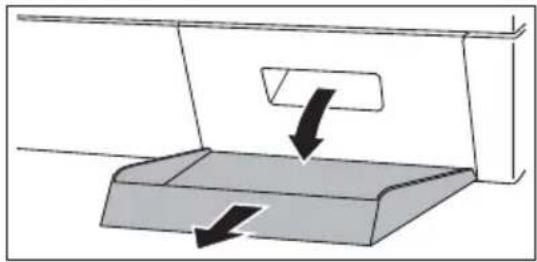

3. Öppna pumpluckan.
4. Placera en behållare nära pumpen för att samla upp eventuellt spill.

1. Lossa nödtömningsslangen, placera den i behållaren och ta av locket.
2. När det inte kommer ut mer vatten, skruva loss pumpen och avlägsna den. Ha alltid en trasa till hands för att torka upp vattenspill när pumpen avlägsnas.

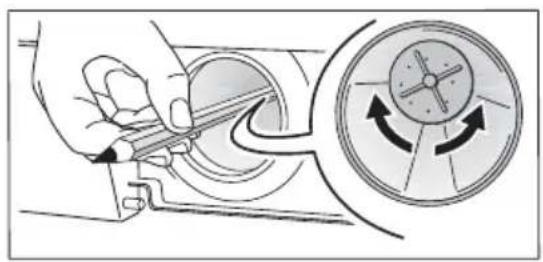

3. Avlägsna eventuella föremål från pumphjulet genom att rotera det.

1. Sätt tillbaka locket på nödtömningsslangen och sätt slangen på plats i hållaren.
2. Skruva fast pumpen ordentligt.
3. Stäng pumpluckan.

Varning!

När maskinen är i drift kan det under vissa tvättprogram finnas hett vatten i pumpen. Ta aldrig loss pumplocket medan ett tvättprogram pågår. Vänta alltid tills maskinen har avslutat programmet och är tom. När du sätter tillbaka locket måste du skruva fast det ordentligt så att det inte läcker och så att inte barn kan skruva loss det.

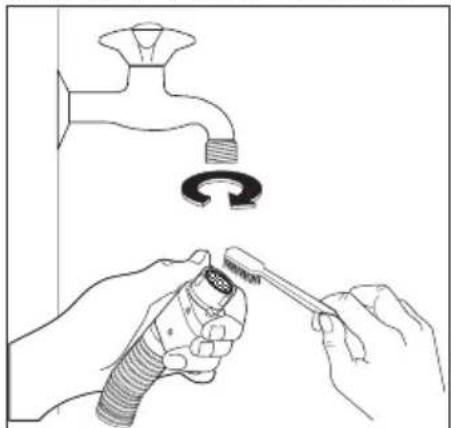

Om du märker att det tar längre tid än vanligt för maskinen att ta in vatten, kontrollera

att filtret i tilloppsslangen inte är blockerat.

1. Stäng vattenkranen.
2. Skruva loss slangen från kranen.
3. Rengör filtret i slangen med en styv borste.
4. Skruva tillbaka slangen på kranen.

Gör så här för att tömma maskinen om vattnet inte töms ut:

1. Dra ut stickkontakten ur eluttaget.
2. Stäng vattenkranen.
3. Vänta vid behov tills vattnet har svalnat.

4. Öppna pumpluckan.

5. Ställ en skål på golvet och placera änden av nödtömningsslangen i skålen. Ta av locket. Vattnet skall tömmas ut i skålen genom självfall. Sätt tillbaka locket på slangen när skålen är full. Töm skålen. Upprepa proceduren tills inget mer vatten rinner ut.

6. Rengör vid behov pumpen enligt tidigare beskrivning.

7. Placera nödtömningsslangen i hållaren efter att ha satt på locket.

8. Skruva fast pumpen igen och stäng luckan.

Åtgärder vid frysrisk

Följ anvisningarna nedan om maskinen står på en plats där det finns risk att temperaturen sjunker under 0°C:

1. Stäng vattenkranen och skruva bort tilloppsslangen från kranen.
2. Placera änden av nödtömningsslangen och änden av tilloppsslangen i en skål på golvet och låt vattnet rinna ut.
3. Skruva tillbaka tilloppsslangen på kranen. Sätt locket på nödtömningsslangen och sätt den på plats igen.

På detta sätt försvinner allt vatten ur maskinen varigenom isbildning och skador på maskinen förebyggs.

Kontrollera att rumstemperaturen är över 0°C innan du använder maskinen igen.

Obs! Varje gång du tömmer vattnet via nödtömningsslangen måste du hålla i två liter vatten i huvudtvättsfacket i tvättmedelslådan och sedan köra tömningsprogrammet.

Detta aktiverar EKOVENTIL-funktionen som ser till att inget tvättmedel förblir oanvänt vid nästa tvätt.

Om maskinen inte fungerar

Vissa problem beror på bristande underhåll eller förbiseenden och kan enkelt lösas utan att en servicetekniker tillkallas. Kontrollera nedanstående punkter innan du kontaktar vår lokala serviceavdelning.

När maskinen används kan det hända att den gula kontrollampan i knapp 8 blinkar och att någon av följande larmkoder visas på displayen samtidigt som ljussignalen hörs var 20:e sekund för att visa att maskinen inte fungerar:

• E10: problem med vattenförsörjningen
• E20: problem med vattentömningen
• E40: luckan öppen
- EFO: översvämningsskyddet har aktiverats

När problemet har åtgärdats trycker du på knapp 8 för att starta programmet igen.

Kontakta Electrolux Service om problemet kvarstår efter alla kontroller.

Problem Möjlig orsak/Lösning
Tvättmaskinen startar inte:	Luckan är inte stängd. E40Stäng luckan ordentligt.Stickkontakten sitter inte ordentligt i eluttaget.Sätt in stickkontakten i eluttaget.Eluttaget är strömlöst.Kontrollera elinstallationerna i din bostad.Huvudsäkringen har gått.Byt ut säkringen.Programvredet är inte rätt inställt och knapp 8 har inte tryckts in.Vrid på programvredet och tryck på knapp 8.Funktionen Fördröjd start har valts.Avbryt startfördröjningen om tvätten skall tvättas omedelbart.
Maskinen tar inte in vatten:	Vattenkranen är stängd. E10Öppna vattenkranen.Tilloppsslangen är klämd eller vikt. E10Kontrollera tilloppsslangens koppling.Filtret i tilloppsslangen är igentäppt. E10Rengör filtret i tilloppsslangen.Luckan är inte ordentligt stängd. E40Stäng luckan ordentligt.
Maskinen fylls med vatten, men tömmer sedan omedelbart:	Tömningsslangens ände sitter för lågt.Se relevant stycke i avsnittet «Tömning av vatten».
Maskinen tömmer inte och/eller centrifugerar inte:	Tömningsslangen är klämd eller vikt.E20Kontrollera tömningsslangens koppling.Tömningspumpen är igentäppt.E20Rengör tömningspumpen.Funktionen SKÖLJSTOPP har valts.Koppla ur funktionen.Välj funktionen TÖMNING eller CENTRIFUGERING.Tvätten är inte jämnt fördelad i trumman.Fördela tvätten jämnare.
Det är vatten på golvet:	För mycket tvättmedel eller fel typ av tvättmedel har använts (det bildas för mycket skum).Minska mängden tvättmedel eller använd ett annat tvättmedel.Kontrollera om någon av tilloppsslangens kopplingar läcker. Det är inte alltid så enkelt att se detta eftersom vattnet rinner ned längs slangen. Känn efter om slangen är fuktig.Kontrollera anslutningen av tilloppsslangen.Tömningsslangen är skadad.Byt till en ny slang.Nödtömningsslangens lock har inte satts tillbaka efter rengöringen av pumpen.Sätt tillbaka locket på nödtömningsslangen och sätt slangen på plats i hållaren.
Otilfredsställande tvättresultat:	För lite tvättmedel eller fel typ av tvättmedel har använts.Öka mängden tvättmedel eller använd ett annat tvättmedel.Envisa fläckar har inte behandlats före tvätten.Använd någon av de produkter som finns i handeln för att behandla svåra fläckar.Fel temperatur var inställd.Kontrollera att du har ställt in rätt temperatur.För stor tvättmängd.Lägg in mindre tvätt i trumman.

Problem Möjlig orsak/ Lösning
Det går inte att öppna luckan:	Programmet pågår fortfarande.Vänta tills tvättprogrammet är klart.Lucklåset har inte frigjorts ännu.Vänta ett par minuter.Det är vatten i trumman.Välj ett tömnings- eller centrifugeringsprogram för att tömma ut vattnet.
Maskinen vibrerar eller bullrar:	Transportbullarna och förpackningsmaterialet har inte tagits bort.Kontrollera att maskinen är installerad på korrekt sätt.Stödfötterna har inte justeratsKontrollera att maskinen står i väg.Tvätten är inte jämnt fördelad i trumman.Fördela tvätten jämnare.Det kanske är mycket lite tvätt i trumman.Lägg in mer tvätt i trumman.
Centrifugeringen börjar sent eller maskinen centrifugerar inte alls:	Den elektroniska enhelen som uppläcker obalans har aktiverats eftersom tvätten inte är jämnt fördelad i trumman. Tvätten omfördelas genom att trumman roteras åt andra hålet. Detta kan ske flera gånger innan obalansen försvinner och maskinen kan centrifugera på normalt sätt igen. Om tvätten fortfarande är ojämnt fördelad i trumman efter ett par minuter körs inte centrifugeringen.Fördela tvätten jämnare.
Maskinen låter konstigt:	Maskinen är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Denna typ av motor säkerställer en mjukare start och en jämnare fördelning av tvätten i trumman och förbättrar även maskinens stabilitet.

Displayen visar larmkoden EFO:

Översvämningsskyddet har aktiverats.

- Gör maskinen strömlös och kontakta vår lokala serviceavdelning.

Kontakta vår serviceavdelning om du inte kan identifiera eller lösa problemet. Innan du ringer, anteckna maskinens modell och serienummer samt inköpsdatum: Serviceavdelningen kommer att fråga efter denna information.

Mod. ...... Prod. No. ...... Ser. No. ...... P0042 BD

Tekniska data

Mätt	BreddHöjdDjup(med öppen lucka)	60 cm85 cm63 cm
Nätspänning - Total effekt - Säkring	Information om elektrisk anslutning finns på typskylten som sitter på innerkanten av tvättmaskinsluckan.
Vattentryck	MinMax	0,05 MPa0,8 MPa
Max. tvättmängd	Bomull 7 kg
Centrifugeringshastighet	Max 1600 varv/minut

CE

Förbrukningsvärden

Program	Vattenförbrukning (liter)	Energiförbrukning (kWh)	Programtid (minuter)
Vitvätt 95° 65 2,15
Vit/Kulörtvätt 60°	62	1,4
40-60 MIX 40°	59 1,35
Kulörtvätt 40° 62 0,75
Syntet 60° 57 1,0
Lättstruket 40° 63 0,45
Fintvätt 40° 63 0,6
Ylle/Handtvätt 30° 61	0,25
Skonsköljningar	59 0,05
Tömning --
Centrifugering --
Jeans 60° 57 0,9
20 MIN - 3 KG 30°	39 0,18
Snabb Intensiv 60°	50 1,05
Energispar 60° (*) 59 1,19

Om du vill se programtiden, se displayen på kontrollpanelen.

De förbrukningsdata som visas i denna tabell är riktvärden som kan variera beroende på mängd och typ av tvätt, det inkommande vattnets temperatur och omgivningstemperaturen. Värdena avser den högsta temperaturen i de enskilda tvättprogrammen.

(*) «Bomull Energispar», 60°C, med 7 kg tvättmängd är referensprogrammet för de data som finns på energietiketten enligt standard EEG 92/75.

Installation

Uppackning

Alla transportbultar och allt förpackningsmaterial måste avlägsnas innan maskinen används. Vi rekommenderar att du sparar alla transportdelar så de kan återmonteras om maskinen behöver transporteras igen.

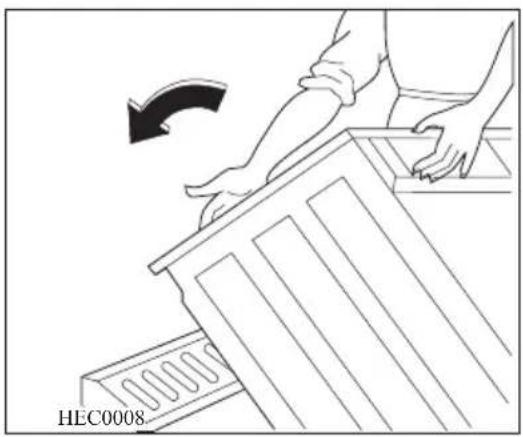

1. Avlägsna allt förpackningsmaterial, lägg sedan försiktigt ned maskinen på baksidan och ta bort polystyrenbasen från undersidan.

2. Lossa nätkabeln och tömningsslangen från hållarna på maskinens baksida.

3. Skruva loss mittbulten A på baksidan med den medföljande skruvnyckeln.

1. Skruva loss de två stora bultarna på baksidan B och de sex mindre bultarna C.

HEC0003 C B D B C

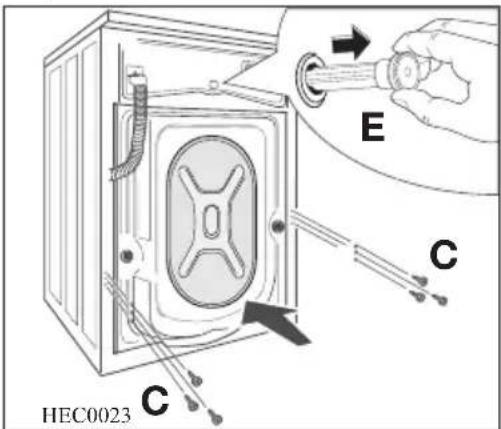

1. Ta loss konsolen D och dra åt de sex mindre bultarna C. Dra ut plastbrickan E.

1. Öppna luckan, ta ut tilloppsslangen ur trumman och avlägsna frigolitblocket som sitter på lucktätningen.

2. Sätt in de tillhörande plastpluggarna i det mindre, övre hålet och i de två stora hålen. Pluggarna hittar du i påsen med bruksanvisningen.

3. Anslut tilloppsslangen enligt beskrivningen i «Vattenintag». Alla olika plastpluggar medföljer maskinen och finns i plastpåsen med bruksanvisningen.

Ställa maskinen på plats och ställa den i våg

Installera maskinen på ett plant och hårt golv.

Se till att luftcirkulationen kring maskinen inte blockeras av tjocka mattor eller liknande.

Om maskinen skall placeras på ett golv belagt med små kakelplattor skall en gummimatta först placeras på kakelplattorna.

Försök aldrig kompensera för ojämnheter i golvet genom att lägga bitar av trä, kartong eller dylikt under maskinen.

Om maskinen måste placeras bredvid en gasspis eller braskamin måste en isoleringspanel klädd med aluminiumfolie placeras mellan maskinen och spisen/kaminen. Aluminiumfolien skall sitta på den sida som vetter mot spisen/kaminen.

Maskinen får inte installeras i rum där temperaturen kan sjunka under 0°C.

Tilloppsslangen och tömningsslangen får inte vara hopklämda eller snodda.

Se till att maskinen installeras så att den är lätt att komma åt för serviceteknikern om den skulle behöva repareras.

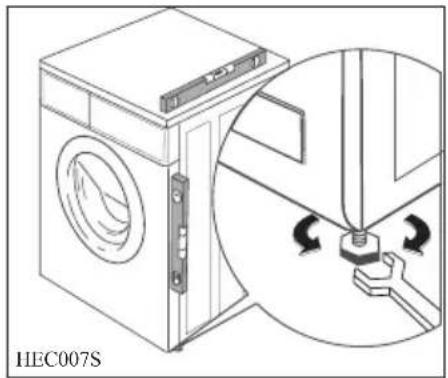

Ställ maskinen i våg genom att skruva de justerbara fötterna inåt eller utåt. Försök aldrig korrigera ojämnheter i golvet med träbitar, papp eller liknande material under maskinen.

Automatisk fot: Den bakre foten på tvättmaskinens vänstra sida är konstruerad som en stötdämpande fot, vilket gör att maskinen ger efter i det bakre vänstra hörnet om den utsätts för belastning. Den automatiska foten ser till att maskinen inte flyttar sig, inte ens vid höga centrifugeringshastigheter. Den automatiska foten behöver i princip inte ställas in.

Vattenintag

En tilloppsslang medföljer och ligger i trumman.

Använd inte begagnade slangar för anslutning till vattenledningen.

Denna maskin måste anslutas till en kallvattenledning.

1. Öppna luckan och ta ut tilloppsslangen.
2. Anslut slangen till maskinen med hjälp av den vinklade kopplingen.

35° 45° HEC0006

Rikta inte tilloppsslangen nedåt. Vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter.

1. Lossa ringmuttern för att kunna justera slangens läge. Var noga med att dra åt ringmuttern efteråt för att undvika läckage.
2. Anslut slangen till en vattenkran med 3/4-tums kopplingsgänga. Använd alltid slangen som medföljer maskinen.

Installationen skall uppfylla alla krav från de lokala myndigheterna som ansvarar för vatten- och

byggnadsfrågor. Ett lägsta vattentryck på 0,05 MPa krävs för säker maskinfunktion.

Om det inte går att göra kallvattenanslutningen direkt till vattenledningen kanske det går att ansluta maskinen till en kallvattentank. Det skall vara minst mellan maskinens inlopp och vattentankens botten.

Översvämningsskydd

Tilloppsslangen är försedd med ett översvämningsskydd som skyddar mot skador orsakade av vattenläckor i slangen, vilket annars kan bli följden av slangens naturliga åldring. Detta fel indikeras av en röd sektor i fönstret A. Om detta inträffar, stäng kranen och kontakta vår lokala serviceavdelning för att få slangen utbytt.

A

Tömning av vatten

Änden på tömningsslangen kan placeras på tre sätt:

Kopplas till plastböjen som medföljer maskinen och som i sin tur hängs över kanten på ett handfat.

Se till att slangen inte kan lossna medan maskinen tömmer.

Bind fast den vid kranen eller fäst den i väggen.

I en förgrening på ett handfats avloppsrör. Förgreningen måste sitta ovanför vattenlåset så att böjen är minst 60 cm över golvnivå.

Direkt ansluten till ett avloppsrör på minst 60 cm och högst 90 cm höjd.

Änden på tömningsslangen måste alltid vara ventilerad, dvs. avloppsrörets invändiga diameter måste vara större än tömningsslangens utvändiga diameter.

Tömningsslangen får inte klämmas eller vikas.

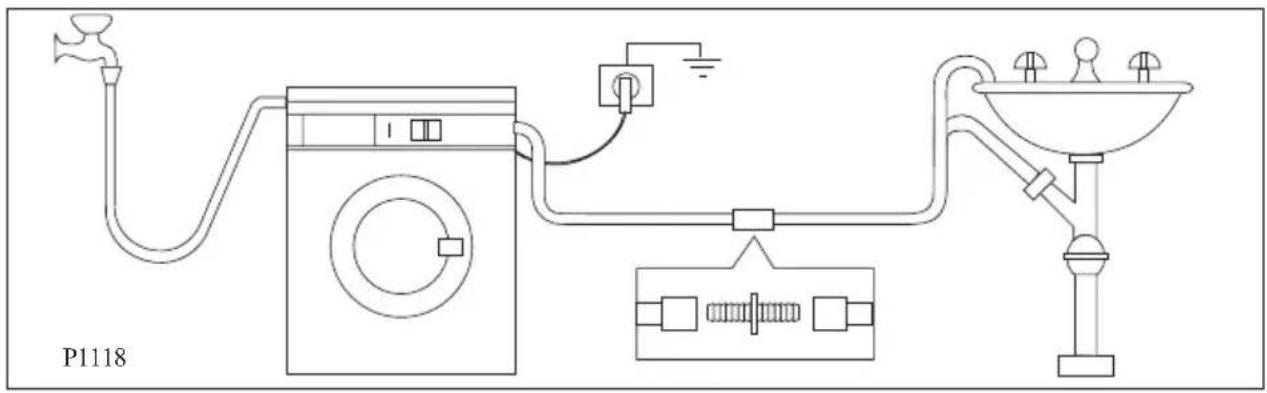

P1118

Obs!

Tömningsslangen kan förlängas till högst fyra meter. En extra tömningsslang med kopplingsstycke kan köpas hos vår lokala serviceavdelning.

Elektrisk anslutning

Denna maskin skall anslutas till enfas nätspänning, 230 V / 50 Hz.

Kontrollera att elnätet i ditt hem klarar den maximala belastning som krävs (2,2 kW), även med hänsyn tagen till andra apparater som är anslutna till samma säkring.

Anslut maskinen till ett jordat eluttag.

Tillverkaren accepterar inget ansvar för sak- eller personskador orsakade av att ovanstående säkerhetsanvisningar inte har följts.

Permanent anslutning

Vid permanent anslutning krävs att du låter installera en dubbelpolig strömbrytare mellan maskinen och din installation i bostaden. Strömbrytaren skall ha minst 3 mm gap mellan brytkontakterna och vara av en typ som är avsedd för den erforderliga belastningen och uppfylla kraven i gällande bestämmelser om elektriska installationer.

Strömbrytaren får inte bryta den gul/gröna skyddsjordsledaren i någon punkt.

Anslutningsarbetet måste utföras av en behörig elektriker.

När maskinen har ställts på plats måste nätkabeln vara lättåtkomlig.

Om maskinens nätkabel behöver bytas ut måste detta utföras av en serviceavdelning.

Miljöskydd

Förpackningsmaterial

Material som är märkta med symbolen kan återvinnas.

>PE<=polyeten
>PS<=polystyren
>PP<=polypropen

Detta betyder att dessa material kan återvinnas om de läggs i rätt avfallsbehållare.

Gammal maskin

Lämna in din gamla maskin till en auktoriserad återvinningsstation. Hjälp till att hålla ditt land rent!

Symbolen på produkten eller på förpackningen anger att produkten inte får behandlas som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, vilket däremot kan bli följden om produkten inte hanteras på rätt sätt. För mer information om återvinning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Värna om miljön

För att spara vatten och energi och skydda miljön rekommenderar vi att du följer råden nedan:

• Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. Du skonar då även miljön.
• Maskinen arbetar mer ekonomiskt om trumman är helt fylld.
• Med en lämplig förbehandling kan du få bort fläckar och begränsade smutspartier. Tvätten kan då tvättas vid lägre temperatur.
• Ta hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden när du mäter upp tvättmedel.

Garanti/Kundtjänst

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida [e-mail]

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du på vår hemsida www.electrolux.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer ....

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Europa-Garanti

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

• Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.
• Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.
• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Longmile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lituania	[phone]	Verkiu,2 9, 09108 Vilnius, Lithuania
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Tr aška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.ro., Electrolux Domáce spotrebíče SK, Seberininho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim Istanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ «Олимпик»

www.electrolux.com

www.husqvarna.se
