BRUKSANVISNING Performance K4 DLS
Tack för att du köpt DLS Performance bilhögtalare.
Bruksanvisningen ger dig tips om hur du gör en professionell installation. Vi ber dig läsa genom bruksanvisningen innan du påbörjar installationsarbetet.
Du kan göra arbetet själv med hjälp av instruktionen om du känner att du har kunskap och rätt verktyg. Känner du dig det minsta osäker bör du lämna över jobbet till en fackman.
Dessa högtalare lämpar sig bäst för anslutning direkt till en vanlig bistereo med högeffektsutgång.
INSTALLATION
Montera högtalaren i dörrsidan eller instrumentbrädan i bilens originaluttag. Om det finns möjlighet så förstärk med en baffel av MDF-board eller liknande. En montering högt upp på dörrsidan ger oftast den bästa ljudåtergivningen.
Tweetern kan monteras på instrumentbrädan eller infällt i dörrsidan med de medföljande tillbehören. I många fall kan tweetern även monteras i bilens originaluttag.
Det är viktigt att högtalaren är ordentligt fastsatt annars kan ljudet försämras.
Diskanthögtalarnas delningsfilter (kondensator) är integrerat i anslutningskabeln till tweetrarna. Det är mycket viktigt att använda dessa annars kommer diskanthögtalaren (tweetern) att gå sönder.
INKOPPLING

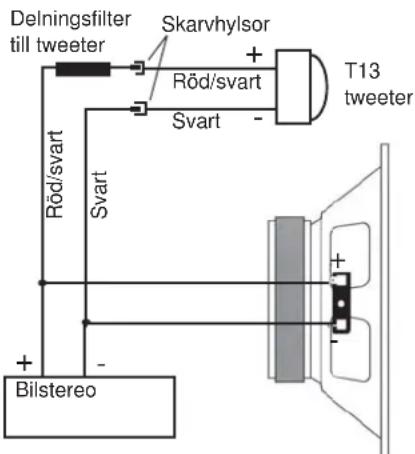

Koppla in högtalarna som på skissen. Bifogads kabel med inbyggt filter till tweetern måste användas. Förvissa dig om att båda sidors högtalare är kopplade med samma polaritet. Högtalarna behöver spelas i 15-20 timmar innan ett korrekt ljud erhålls.
Teknisk hjälp
Behöver du teknisk hjälp så vänd dej i första hand till den butik som sålt produkten. Kan de inte hjälpa dej så går det bra att kontakta DLS på telefon 031-840060, eller skicka ett e-mail till: info@dls.se
Du kan även hitta mycket information på vår hemsida www.dls.se
DLS Svenska AB
Box 13029
40251 Göteborg
Tel: 031 840060
Fax: 031 844021
E-mail: info@dls.se
www.dls.se
TWEETERINSTALLATION T13
T13 kan monteras på instrumentbrädan med den vinklade koppen (1), eller infällt i dörrsidan.
1
Montering på instrumentbräda:
För vinklad yttre montering: För kabeln genom hålet i bakre ändan av monteringskoppen. Tryck sedan fast tweetern i koppen tills den snäpper fast. Fäst tweetern på instrumentbrädan med hjälp av dubbelhäftande tejp.
Infälld montering:
Gör ett hål på 43 mm diameter i dörrsidan. Monteringen är enklast om dörrsidan lossas så att monteringen kan ske från baksidan.
Montera byglarna (4) genom hålen i kåpan så som de ligger på bilden. Fäst med medföljande M4 skruv och mutter.
För in kabeln genom hålet i botten av monteringskoppen. Tryck därefter fast tweetern i monteringskoppen.
3
* med EFR-technology för bättre lludåtergivning
Storlek bas 4" (10 cm) 5,25" (13 cm) 6,5"(16,5 cm)
Magnet storlek 70 mm/2,76" 70 mm/2,76" 80 mm/3,15"
Känslighet 91 dB 91 dB 92 dB
Inst. djup 45 mm/1,77" 50 mm/2" 60 mm/2,36"
Monteringshäl 102 mm /4" 115 mm /4,53" 145 mm / 5,7"
GARANTISERVICE
DLS lämnar ett års garanti mot material och fabrikationsfel. Vid reklamation skall kopia av kvitto eller annat köpbevis bifogas reparationen.
