BRUKSANVISNING Performance MK6.2 DLS
Tack för att du köpt DLS Performance series bilhögtalare. Dessa högtalare är i första hand tänkta att ersätta fordonens fabriksmonterade högtalarsystem.
Du kan göra arbetet själv med hjälp av instruktionen om du känner att du har kunskap och rätt verktyg. Känner du dig det minsta osäker bör du lämna över jobbet till en fackman.
Högtalarna är i första hand avsedda för fabriksmonterade högefekts stereoapparater.
Installation
Montera högtalaren i dörrsidan eller instrumentbrädan i bilens originaluttag. Oftast passar de direkt i fordonens originaluttag. Om det finns möjlighet så förstärk med en baffel av MDFboard eller liknande. En montering högt upp på dörrsidan ger oftast den bästa ljudåtergivningen.
Diskanthögtalarna monteras på instrumentbrädan, i A-stolpen, eller infällt i dörrsidan. I vissa fall kan tweetern även monteras i bilens originaluttag. Det är viktigt att högtalaren är ordentligt fastsatt annars kan ljudet försämras.

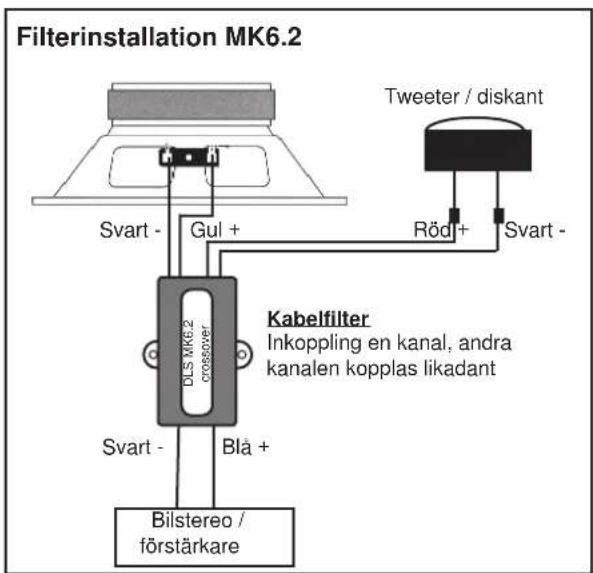

Delningsfiltret till bas och diskant är integrerat i den lilla filterboxen och kopplas som på skissen nedan.
Teknisk hjälp
Behöver du teknisk hjälp så vänd dej i första hand till den butik som sålt produkten. Kan de inte hjälpa dej så går det bra att kontakta DLS på telefon 031-840060, eller skicka ett e-mail till: info@dls.se Du kan även hitta mycket information på vår hem-sida www.dls.seVi reserverar oss för ändringar i specifikationer och utförande då vi kontinuerligt vidareutvecklar våra produkter.
DLS Svenska AB
Box 13029
40251 Göteborg
Tel: 031-840060
Fax: 031-844021
E-mail: info@dls.se
www.dls.se
Installation av tweeter / diskant M16
M16 kan monteras på instrumentbrådan med den vinklade koppen (1), eller infällt i dörrsidan. Det medföljer även en kopp för rak montering (2). Välj det som passar bäst.
För vinklad eller rak yttre montering: För kabeln genom hålet i bakre ändan av monteringskoppen. Tryck sedan fast tweetern i koppen tills den snäpper fast. Fäst diskanten på instrumentbrädan med hjälp av dubbelhäftande tejp / fästkudde eller skruv.
Infälld montering:
Gör ett hål på 43 mm diameter i dörrsidan. Monteringen är enklast om dörrsidan lossas så att monteringen kan ske från baksidan.
Montera byglarna (4) genom hålen i kåpan så som de ligger på bilden. Fäst med medföljan- de M4 skruv och mutter.
För in kabeln genom hålet i botten av monteringskoppen (3). Tryck därefter fast tweetern i monteringskoppen.
Tekniska data diskant / tweeter M16
Storlek 16 mm / 0,63"
Nom. effekt (RMS) 50 Watt, 80 Watt max
Frekvensomfång 2 kHz-20 kHz
Känslighet 91 dB
Magnet diameter 20 mm / 0,8" neodymium magnet
Monteringsdjup 23 mm / 0,9" (infällt montage)
Monteringshal 43 mm / 1,7" (infällt montage)
Konmaterial Mylar
Tekniska data baselement
DLS MK6.2
Impedans 4 ohm
Nom. effekt RMS 55 W
Max / peak effekt 70 W / 140 W
Konmaterial Papperskon med textilfiber
Woofer storlek 6,5"(16,5 cm)
Magnetstorlek 90 mm/3,54"
Känslighet 89 dB
Monteringsdjup 65 mm/2,56"
Monteringshål 145 mm / 5,7"
Garantiservice
DLS lämnar två års garanti mot material och fabrikationsfel. Vid reklamation skall kopia av kvitto eller annat köpbevis bifogas reparationen.
