BRUKSANVISNING K 1811 VI MIELE

Bruks- och monteringsanvisning

Läs ovillkorligen bruksanvisningen innan du installerar och tar kylskåpet i bruk. Därmed undviker du personskador och skador på kylskåpet.

M.-Nr. 09 170 030

Beskrivning av kylskåpet 5

Bidra till att skona miljön 7

Säkerhetsanvisningar och varningar 8

Energispartips 13

Koppla in och stänga av kylskåpet 14

Koppla in kylskåpet 14

Använda kylskåpet 14

Stänga av kylskåpet. 15

Ytterligare inställningar 16

Om kylskåpet ska stå oanvänt en längre tid 17

Rätt temperatur 18

... i kylzonen och PerfectFresh-lådorna.... 18

Automatisk temperaturfördelning (DynaCool) 18

Ställa in temperaturen i kylzonen....18

Möjliga inställningsvärden för temperatur 19

Välja temperaturskala (Fahrenheit/Celsius)....19

Temperaturdisplay. 20

Temperatur- och dörrlarm 21

Använda snabbkylning 23

Förvara livsmedel i kylskåpet 24

Olika kylzoner 24

Vad som inte är lämpligt att förvara i kylskåpet. 25

Vad du bör tänka på redan när du köper dina livsmedel 25

Förvara livsmedel på rätt sätt 25

Oförpackade animaliska och vegetabiliska livsmedel 25

Förvara livsmedel i PerfectFresh-zonen 26

Förvaringstemperatur 26

Luftfuktighet 26

Förvaring i PerfectFresh-lådorna 26

Ändra inredningen 30

Flytta hyllplan 30

Fullt utdragbar låda 30

PerfectFresh-lådor 30

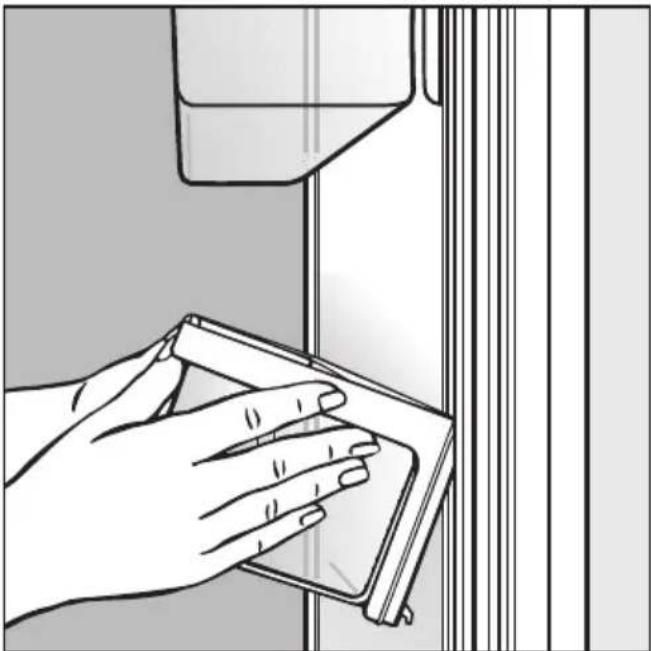

Flytta dörrhyllor/flaskhyllor 31

Automatisk avfrostning 33

Rengöring och skötsel 34

Före rengöring 34

Insida och tillbehör 34

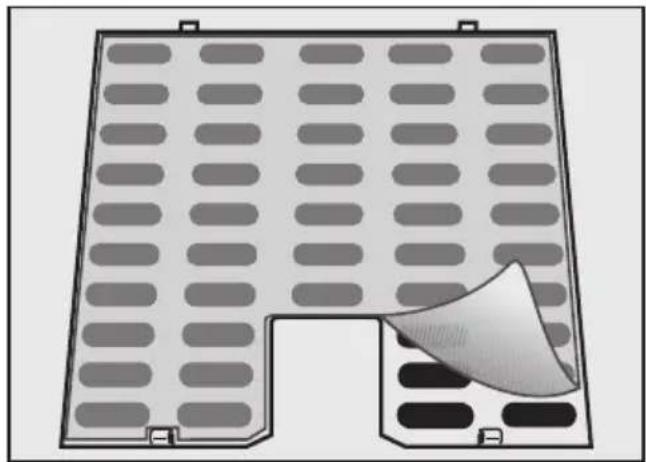

Specialfilter för luftfuktighet 35

Ventilation 36

Kylskåpsdörrens tätningslist 36

Hur man klarar av mindre fel själv 37

Ljud från kylskåpet - orsaker 40

Miele service och garanti 41

Garanti 41

Elanslutning 42

Monteringsanvisning 43

Uppställningsplats 43

Inbyggnadsnischens botten 4 4

Dörrupphängning 4 4

Köksskåp/inbyggnadsskåp 4 4

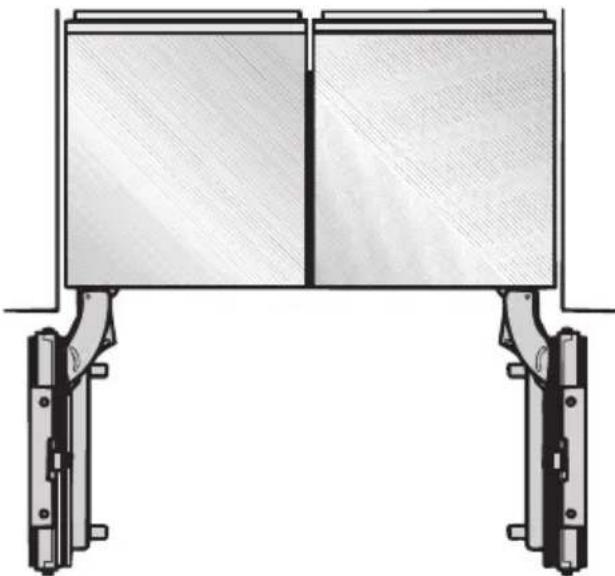

Ventilation 44

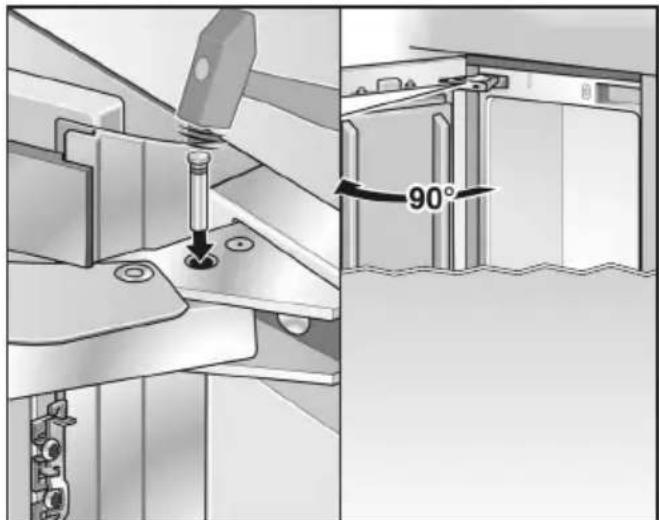

Begränsa dörrens öppningsvinkel. 46

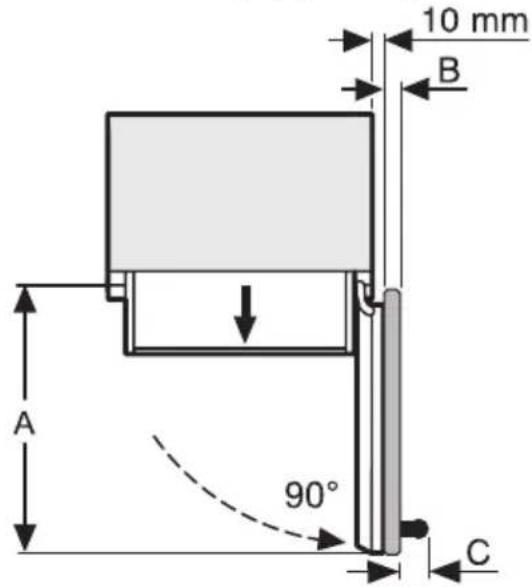

Dörrens mått (öppningsvinkel 90°) 47

Dörrens mått (öppningsvinkel 115°) 47

Inbyggnadsmått 48

Placering av el- och vattenanslutning 49

Mått skåpfronter....49

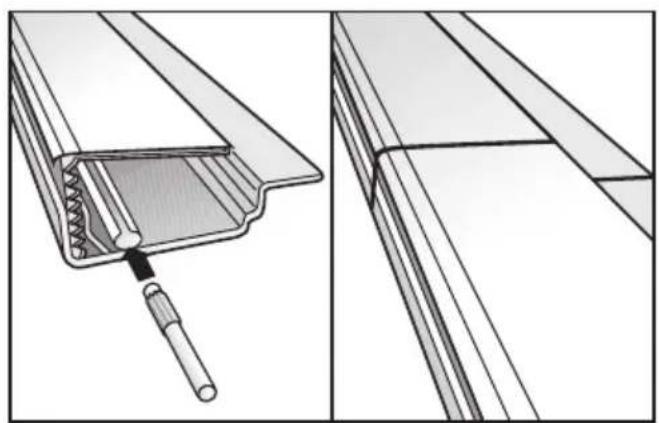

Bygga in kylskåpet 50

Verktyg och annat som du behöver....50

Frontplattornas vikt 51

Inbyggnad i en rumsavdelare 51

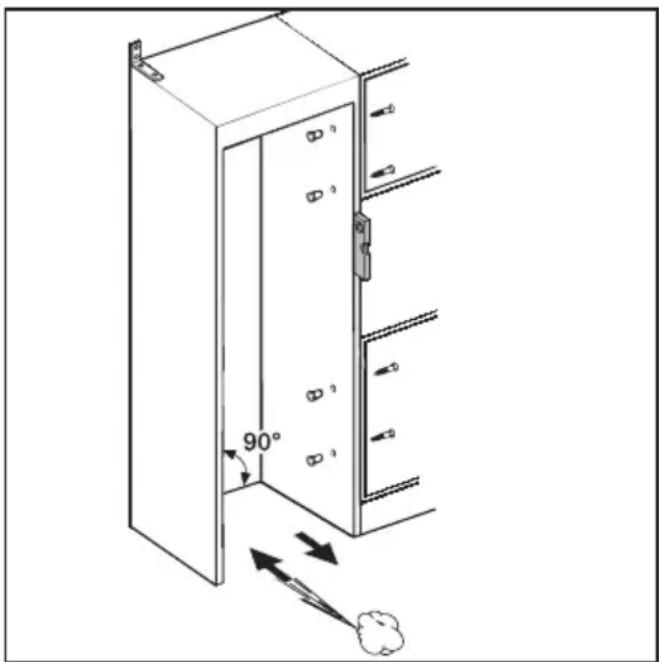

Rikta inbyggnadsnischen 52

Kontrollera inbyggnadsnischen. 52

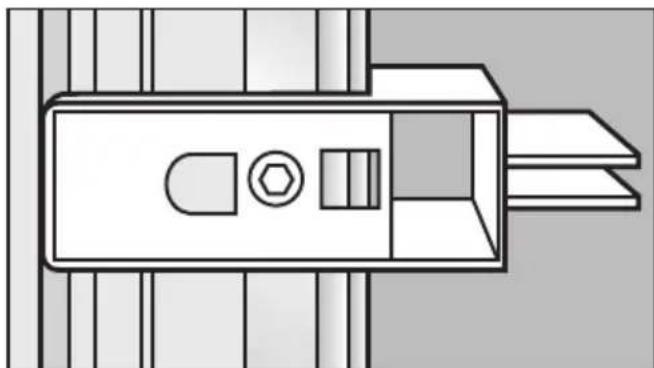

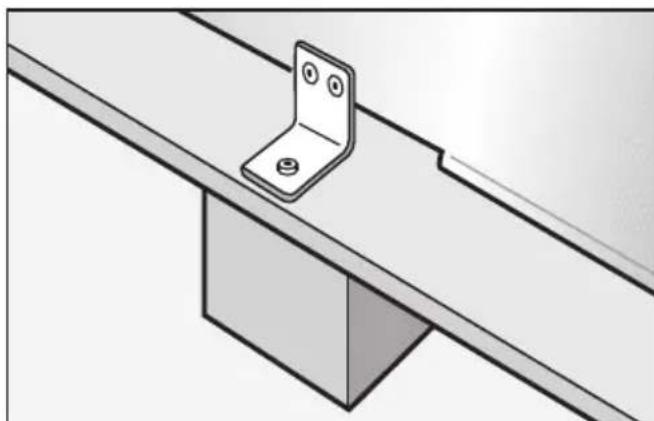

Före inbyggnad 52

Förbereda inbyggnadsnischen 53

Monteringsmaterial 53

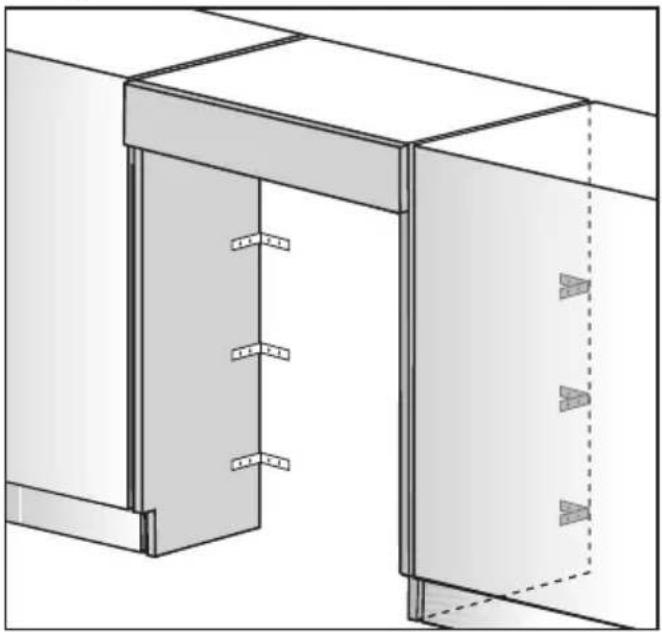

Tippskydd....54

Fästa alternativt tippskydd 56

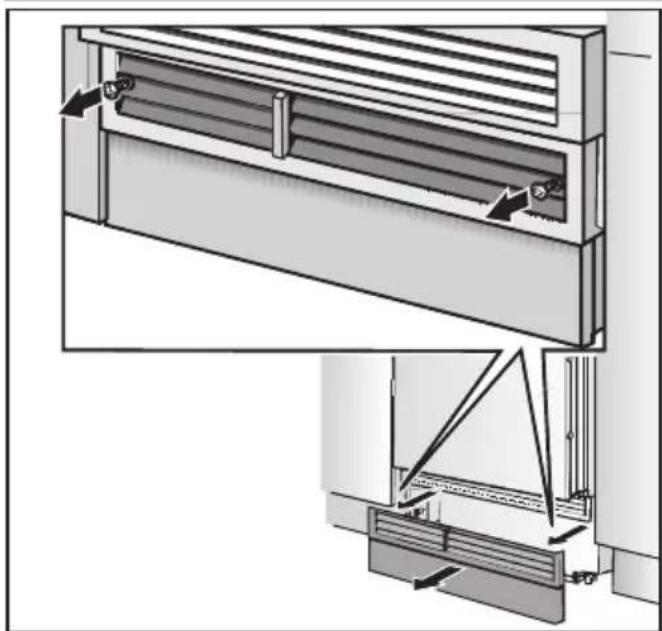

Skjuta in kylskåpet i nischen 57

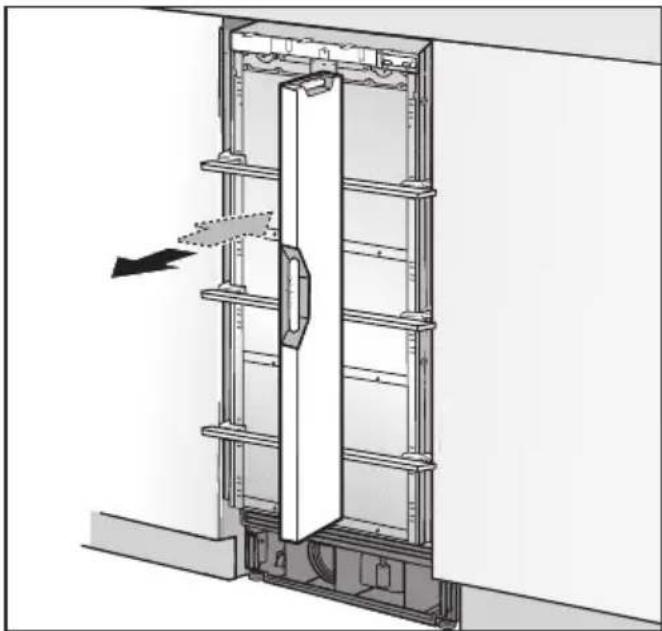

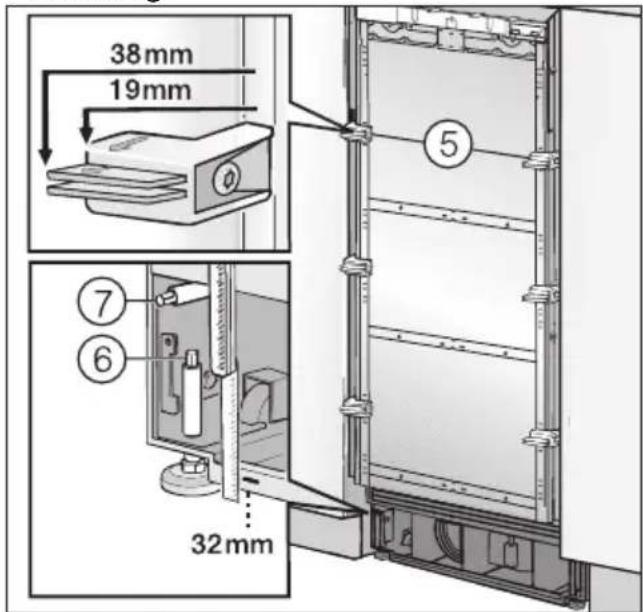

Rikta kylskåpet 58

Sätta fast kylskåpet i nischen 59

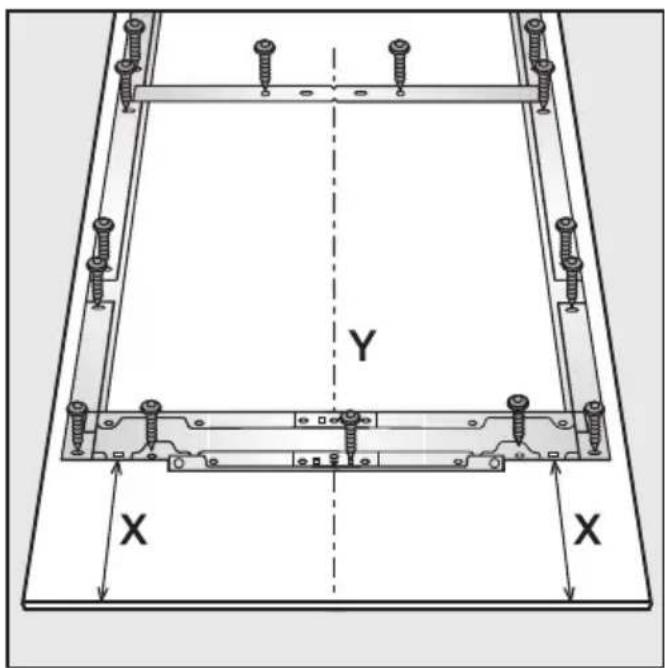

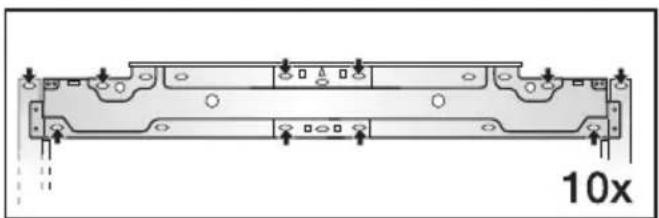

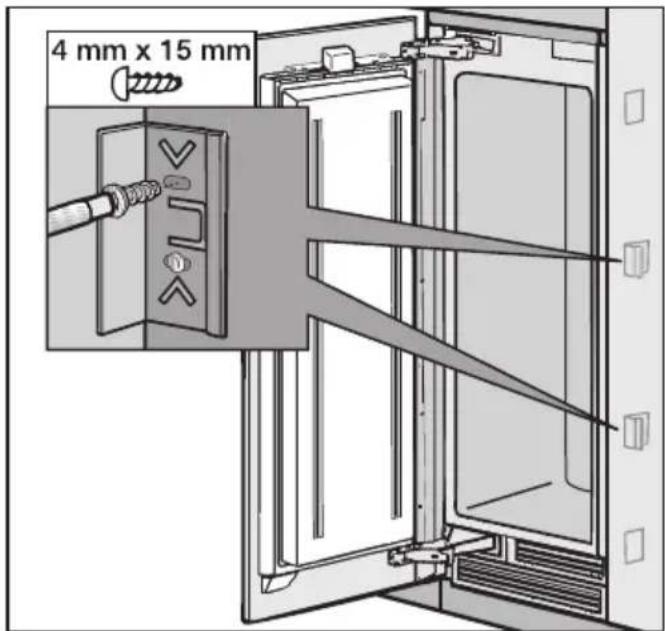

Fästa frontplattan och rikta den....63

Fästa täckskydden....6 4

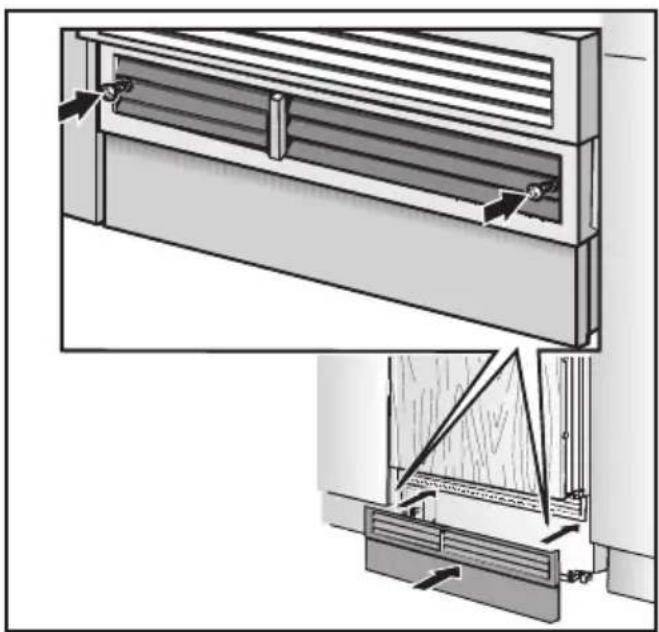

Fästa sockellisten 65

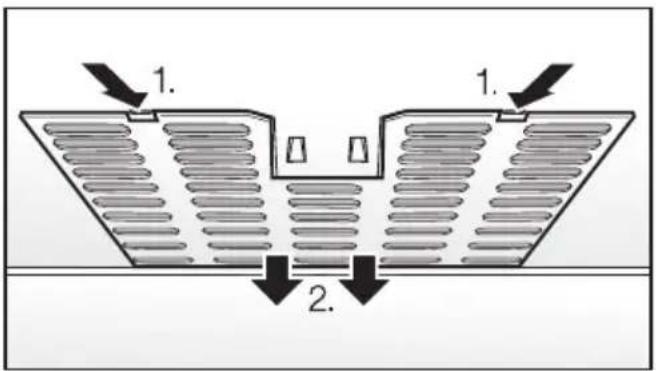

Fästa luftavledaren 66

Beskrivning av kylskåpet

① Aktiveringsknapp
② Val av kylzon
③ Val av övre PerfectFresh-låda
④ Val av nedre PerfectFresh-låda
⑤ Inställning av temperatur (V för kallare; ∧ för varmare)

⑥ Inställning av luftfuktighet i PerfectFresh-lådan (vänster: hög luftfuktighet; höger: låg luftfuktighet)
⑦ Till- och frånkoppling av Snabbkylning
⑧ Avstängning av temperatur- och dörrlarm (visas bara när något av larmen är aktiverat)

① Smör- och ostfack
② Hyllplan
③ Dörrhylla
④ Fullt utdragbar låda
⑤ Manöverpanel
⑥ Till- och frånkopplingsknapp för hela kylskåpet
⑦ Specialfilter för luftfuktigheten i PerfectFresh-lådorna
⑧ PerfectFresh-lådor

Transportförpackning

Emballaget skyddar kylskåpet mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material-kretsloppet innebär minskad råvaru-förbrukning och mindre mängder avfall. Fråga din kommun om möjligheten att lämna in transportförpackningen för återvinning.

Hantering av uttjänat kylskåp

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Kasta därför på inga villkor det uttjänade kylskåpet i hushållsavfallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation.

Se till att rören i kylskåpet inte går sönder innan det lämnats in för miljövänligt omhändertagande så att köldmediet i kylkretsloppet och oljan i kompressorn läcker ut.

Se till att det uttjänade kylskåpet förvaras barnsäkert tills det lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar".

Detta kylskåp uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan leda till personskador och skador på föremål.

Läs bruksanvisningen noga innan kylskåpet tas i bruk. Den innehåller viktig information om kylskåpets inbyggnad, säkerhet, användning och skötsel. Därmed förhindras person-skador samt skador på kylskåpet.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte!

! Obs!

Kylskåpet är väldigt tungt och tenderar att tippa framåt när dörren är öppen. Håll dörren stängd tills kylskåpet har byggts in och är fäst i inbyggnadsnischen enligt bruks- och monteringsanvisningen.

Användningsområde

Kylskåpet är endast avsett att användas i hushåll eller i hushållsliknande miljöer för kylning och förvaring av livsmedel för hushållsbruk.

Alla andra användningssätt är otillåtna och kan innebära fara för användaren. Tillverkaren ansvarar inte för skador or- sakade av att kylskåpet har använts på annat sätt än det är avsett för eller på ett felaktigt sätt.

Kylskåpet är inte avsett att användas utomhus.

▶ Personer, särskilt barn som inte kan använda kylskåpet på ett säkert sätt, får endast använda det under uppsikt av en vuxen person.

Om det finns barn i hemmet

Barn från åtta år och uppåt får endast använda kylskåpet utan uppsikt under förutsättning att de känner till hur man använder det på ett säkert sätt. Barn måste kunna förstå riskerna med att använda kylskåpet på ett felaktigt sätt om de ska använda det.
Barn under åtta år bör hållas borta från kylskåpet. De får endast använda kylskåpet under uppsikt.
Håll uppsikt över barn som befinner sig i närheten av kylskåpet. Låt inte barn leka med kylskåpet till exempel genom att sätta sig på lädorna eller hänga på kylskåpsdörren.
Man kan skada sig på gångjärnen. Särskilt barn bör hållas borta från kylskåpet.

Teknisk säkerhet

Kontrollera kylskåpet med avseende på synliga yttre skador innan det installeras. Ett skadat kylskåp får under inga omständigheter tas i drift.

Ett defekt kylskåp kan utgöra en säkerhetsrisk.

Om nätanslutningskabeln är skadad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren.

Detta kylskåp innehåller köldmediet isobutan (R600a), en naturgas som är ofarlig ur miljösynpunkt, men brännbar. Den skadar inte ozonskiktet och ökar inte växthuseffekten. Användningen av detta miljöanpassade köldmedium har delvis lett till ökat driftljud. Förutom ljud från kompressorn kan det också uppstå ljud i hela köldkretsloppet. Dessa effekter kan tyvärr inte undvikas men har ingen inverkan på kylskåpets prestanda.

Se till att inga delar av kylsystemet skadas under transporten eller vid uppställningen. Utsprutande köldmedium kan leda till ögonskador!

Vid skador på kylskåpet bör du:

• Undvika öppen eld eller saker som är lättantända.
  – Dra ut stickproppen.
• Vädra rummet där kylskåpet står i några minuter.
• Kontakta Miele service.
  Ju mer köldmedium ett kylskåp innehåller, desto större måste rummet där det står vara. Om det skulle uppstå läckage kan det i för små utrymmen bildas en lättantändlig blandning av gas och luft.

Utrymmet måste vara minst 1 m³ per 8 g köldmedium. Mängden köldmedium framgår av typskylten som finns inuti kylskåpet.

Säker drift kan endast garanteras om kylskåpet installeras och ansluts enligt bruksanvisningen.
Innan kylskåpet installeras måste alla anslutningsdata (spänning och frekvens) på typskylten jämföras med dem som gäller för elnätet på installationsplatsen.

Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå. Låt i tveksamma fall en elinstallatör kontrollera installationen.

Kylskåpets elanslutning får inte ske via grenuttag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns till exempel risk för överhettning).
Kylskåpets elektriska säkerhet kan endast garanteras om det är anslutet till ett jordat vägguttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen.

Tillverkaren ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (till exempel elektriska stötar).

▶ Installations-, underhålls- och reparationsarbeten får endast utföras av en fackman.
Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren för vilka tillverkaren inte ansvarar.
▶ Under den lagstadgade reklamationsfristen får reparationer endast utföras av Miele service eller av Miele auktoriserad fackman, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på kylskåpet vid senare tillfälle.
▶ Under installationer, underhållsarbeten och reparationer måste kylskåpet vara spänningsfritt. Kylskåpet är endast spänningsfritt i något av följande fall:

– När stickproppen är utdragen.

Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till kylskåpet.

– När huvudströmmen är avstängd.
- När säkringen är urskruvad eller frånslagen.

Defekta delar får endast bytas ut mot Mieles originalreservdelar. Endast vid användning av originalreservdelar garanterar tillverkaren att alla säkerhetskrav uppfylls.

Kylskåpet får inte användas på uppställningsplatser som inte är fasta (till exempel båtar).

Användning

Använd inga elektriska maskiner i kylskåpet (till exempel för att tillverka mjukglass). Det kan uppstå gnistor. Explosionsrisk!
Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (till exempel sprayburkar) i kylskåpet. När termostaten kopplas in kan det uppstå gnistor. Lättantändliga ämnen kan då explodera.
Vid förtäring av livsmedel som förvarats för länge finns risk för matförgiftning.

Hållbarheten beror på flera faktorer såsom livsmedlets färskhet, dess kvalitet och förvaringstemperatur. Följ livsmedelstillverkarens rekommendationer när det gäller förvaring och hållbarhet.

Använd inga spetsiga eller vassa föremål för att

• ta bort isskikt
• lossa isbehållare och fastfrusna livsmedelsförpackningar.

Frysslingorna tar skada och kylskåpet slutar fungera.

Använd inga sprayer eller avisningsmedel.
De kan bilda explosiva gaser, innehålla för plasten skadliga lösnings- eller drivmedel eller vara hälsovådliga.
Använd absolut inte ångrengörare för att rengöra kylskåpet.
Ångan kan komma åt strömförande delar och orsaka kortslutning.
Förvara flaskor med högprocentig alkohol endast upprättstående och absolut tätt förslutna i kylskåpet.

Explosionsrisk!

▶ Behandla aldrig kylskåpsdörrens tätningslist med olja eller fett.

Tätningslisten blir då porös med tiden.

Om livsmedel som innehåller fett eller olja förvaras i kylskåpet eller i kylskåpsdörren, ska du se till att fett eller olja som eventuellt rinner ut inte kommer i kontakt med kylskåpets plastdelar.

Det kan uppstå spänningssprickor i plasten som kan leda till att den spricker helt.

För att säkerställa en fungerade ventilation får ventilationsöppningarna inte täckas för. Om ventilationen blockeras ökar energiförbrukningen och skador på kylskåpet kan inte uteslutas.

Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av kylskåpet.

En lägre rumstemperatur leder till att kylaggregatet står stilla längre perioder vilket medför att kylskåpet inte kan hålla den inställda temperaturen.

Hantering av uttjänat kylskåp

Se till att göra dörrlåset obrukbart innan kylskåpet lämnas in för återvinning.

Därmed förhindras att lekande barn råkar låsa in sig och därmed utsätts för livsfara.

Skada inga delar av kylskåpets kyl-system genom att exempelvis

- sticka hål på förångarens kylmedelskanaler

- knäcka rörledningar

- skrapa ytbeläggningar.

Utsprutande köldmedium kan leda till ögonskador.

Tillverkaren tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

	Normal energiförbrukning	Ökad energiförbrukning
Uppställning	I rum som kan vädras	I stängda utrymmen som inte kan vädras
	Skyddad från direkt solstrålning	Direkt solstrålning
	Inte bredvid en värmekälla (element, spis)	Bredvid en värmekälla (element, spis)
	Vid idealisk rumstemperatur på 20 °C	Vid hög rumstemperatur
Temperaturinställning Termostat "cirkasiffror" (temperaturindikering)	Termostat inställd på "medel" mellan 2 och 3	Termostat på "hög" (över 3). Ju lägre temperatur, desto högre energiförbrukning.
Temperaturinställning Termostat "exakt temperatur" (digital temperaturdisplay)	Svalfack 8 till 12 °C	Om kylskåpet har vinterkoppling, se till att vinterkopplingen är avstängd om rumstemperaturen överstiger 16 °C resp. 18 °C!
	Kylfack 4 till 5 °C
	PerfectFresh-zon nära 0 °C
	Frysdel -18 °C
	Vinlagringszon 10 till 12 °C
Användning	Öppna dörren så lite och korta stunder som möjligt	Om dörren öppnas ofta och länge uppstår kylförlust
	Sortera livsmedlen väl	Oordning innebär att sökandet tar längre tid och att dörren står öppen längre tid
	Låt varm mat och dryck svalna innan den ställs in i kylskåpet	Varm mat i kylskåpet leder till att kompressorn arbetar längre tid (kylskåpet försöker kyla ned maten)
	Förpacka livsmedlen väl eller förvara dem väl övertäckta	Förångning och kondensering av vätska i kylskåpet orsakar min-skad kyleffekt
	Låt frysta livsmedel tina i kylskåpet
	Lådorna och facken ska inte vara överfyllda. Om de är överfyllda kan inte luften cirkulera som den ska

Innan kylskåpet används för- sta gången

■ Rengör kylskåpets insida och dess tillbehör. Använd ljummet vatten och torka sedan allt torrt med en trasa.

Om kylskåpet transporterades liggande, låt det stå upp cirka 8 timmar efter transporten innan du ansluter det.

Det är mycket viktigt för kylskåpets fortsatta funktion!

Koppla in kylskåpet

■Öppna kylskåpsdörren.

■ Tryck på till- och frånkopplings-knappen.

Knappen finns, framifrån sett, på höger sida under manöverpanelen.

Alla temperaturzoner kopplas till eller från samtidigt.

Kylningen påbörjas och innerbelysningen tänds när kylskåpsdörren öppnas.

Dessutom lyser aktiveringsknappen på manöverpanelen.

Låt kylskåpet förkylas några timmar så att temperaturen är tillräckligt låg innan du lägger in livsmedel.

Obs! Kylskåpet är inte spänningsfritt när det stängs av med till- och från-kopplingsknappen!

Använda kylskåpet

Du behöver endast röra vid touchknapparna för att använda detta kylskåp.

Lägg märke till:

- En valbar touchknapp lyser alltid vitt.

- En vald touchknapp lyser alltid gult.

■ Tryck på aktiveringsknappen så att den lyser gult.

I manöverpanelen visas nu touch-knapparna för de tre olika zonerna: kyl-zonen, den övre och den undre PerfectFresh-lådan.

För att göra inställningar för kylskåpet (till exempel temperatur och så vidare)

■ trycker du på touchknappen för den zon som du vill göra inställningar för.

Den valda touchknappen lyser gult och beroende på vald zon visas ytterligare valbara touchknapper på manöverpanelen.

• ändra temperatur
  – välja snabbkylningsfunktionen
  – ställa in luftfuktigheten för PerfectFresh-lådorna.

Mer information finns i respektive avsnitt.

För att välja bort en zon igen

■ trycker du återigen på touchknappen för den valda zonen så att den lyser vitt eller så väljer du direkt en annan touchknapp.

För att lämna inställningsläget

■ trycker du på aktiveringsknappen så att den lyser vitt.

De senast gjorda inställningarna sparas.

Även om du inte trycker på aktiveringsknappen så växlar elektroniken tillbaka till utgångsläget efter en liten stund.

Stänga av kylskåpet

■ Tryck på till- och frånkopplings-knappen.

Kylning och belysning stängs av.

Ytterligare inställningar

Du kan göra fler inställningar i inställningsläget.

I inställningsläget kan du välja vissa funktioner och ändra deras inställningar. Dessa beskrivs i respektive avsnitt.

Översikt över valbara funktioner i inställningsläget:

Funktion Text
Komma till och lämna in-ställningsläget	c
Temperaturskala(se avsnittet "Rätt temperatur")	r
Ingen funktion vald r
Aktivera och avaktivera knappljud (se avsnittet "Koppla in och stänga av kylskåpet").	b

Aktivera och avaktivera knappljud

Om du inte vill att knapptryckningarna ska bekräftas med en akustisk kvittering, knappljud, kan du avaktivera den.

■ Tryck på aktiveringsknappen så att den lyser gult.

■ Tryck på touchknappen för kylzonen så att den lyser gult.
■ Lägg märke till var knappen V är utan att röra den.
■ Tryck nu igen på aktiveringsknappen tills den lyser vitt och de andra knapparna släcks.
■ Tryck nu på knappen V och håll kvar fingret.
■ Tryck sedan en gång på aktiveringsknappen (släpp inte touchknappen V!).

■ Håll knappen ∨ intryckt ytterligare fyra sekunder tills knapparna c och ∧ tänds:

■ Tryck nu på knappen V tills b visas i displayen.
■ Tryck på aktiveringknappen igen.
■ Genom att trycka på knappen V kan du nu välja om knappljudet ska aktiveras eller avaktiveras:

b 0: Knappljudet är avaktiverat
b 1: Knappljudet är aktiverat
b-: Tillbaka till menyn.

■ Bekräfta den nya inställningen genom att trycka på aktiveringsknappen.
■ Tryck upprepade gånger på touchknappen V tills c visas i displayen.

■ Tryck på aktiveringknappen.

Du har nu lämnat inställningsläget.

Under tiden du befinner dig i inställningsläget är dörrlarmet automatiskt avaktiverat. Det aktiveras så snart du stänger kylskåpsdörren.

Om kylskåpet ska stå oanvänt en längre tid

Om kylskåpet inte ska användas under en längre tid:

■ Stäng av det.
■ Dra ut stickproppen eller skruva ur säkringen.
■ Rengör kylskåpet.
■ Låt kylskåpsdörren stå öppen en aning för att undvika dålig lukt.

Om kylskåpet är avstängt en längre tid men inte är rengjort kan det bildas mögel om kylskåpsdörren är stängd.

Det är mycket viktigt att livsmedlen förvaras i rätt temperatur. Livsmedel förstörs snabbt av mikroorganismer, men med rätt förvaringstemperatur kan processen förhindras eller fördröjas. Temperaturen påverkar mikroorganismernas tillväxttakt. Nedbrytningsprocessen av livsmedlen går långsammare ju lägre temperaturen är.

Temperaturen i kylskåpet stiger

• ju oftare kylskåpsdörren öppnas och ju längre tid den står öppen
• ju mer livsmedel som förvaras i den
• ju varmare livsmedlen som läggs in är
• ju högre den omgivande rumstemperaturen är.
  Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas.

... i kylzonen och PerfectFresh-lådorna

I kylzonen rekommenderar vi en temperatur på 4 °C.

I PerfectFresh-lådorna regleras temperaturen automatiskt och ligger runt 1,5 °C.

Automatisk temperaturfördelning (DynaCool)

Fläkten kopplas alltid in samtidigt som kylaggregatet i kylzonen. På detta sätt fördelas kylan jämnt i kylzonen så att alla livsmedel kyls med samma temperatur.

Ställa in temperaturen i kylzonen

■ Tryck på aktiveringsknappen så att den lyser gult.

■ Tryck på touchknappen för kylzonen så att den lyser gult.

■ Temperaturen ställer du in med hjälp av de båda touchknapparna bredvid temperaturdisplayen.

Genom att trycka på

knappen ∨ sänks temperaturen knappen ∧ höjs temperaturen.

Under tiden som temperaturen ställs in blinkar den.

• Tryck på knappen en gång: Temperaturen ändras i steg om 1 °C.
• Om du håller knappen intryckt: Temperaturen ändras löpande.

Om den högsta eller lägsta inställbara temperaturen uppnås släcks motsvarande touchknapp ∨ eller ∧.

Temperaturdisplayen på manöverpanelen visar alltid den önskade temperaturen.

När du har ställt in en ny temperatur så kontrollerar du den efter ca 6 timmar om kylskåpet endast innehåller lite livsmedel och efter cirka 24 timmar om kylskåpet är fullt. Först då har kylskåpet uppnått den verkliga temperaturen. Skulle temperaturen vara för hög eller för låg, ställ in den på nytt.

Möjliga inställningsvärden för temperatur

Temperaturen kan ställas in:

- från 2 °C till 8 °C i kylzonen

Om den lägsta temperaturen kommer att kunna uppnås beror på uppställningsplats och rumstemperatur. Vid hög rumstemperatur är det inte alltid möjligt att uppnå den lägsta temperaturen.

Välja temperaturskala (Fahrenheit/Celsius)

Temperaturen kan visas i grader Celsius eller grader Fahrenheit.

■ Tryck på aktiveringsknappen så att den lyser gult.

■ Tryck på touchknappen för kylzonen så att den lyser gult.
■ Lägg märke till var knappen V är utan att röra den.
■ Tryck nu igen på aktiveringsknappen ända tills den lyser vitt och de andra knapparna släcks.
■ Tryck nu på touchknappen V och håll kvar fingret.
■ Tryck sedan en gång på aktiveringsknappen (släpp inte touchknappen ∨).
■ Håll touchknappen ∨ intryckt ytterligare 4 sekunder tills knapparna c och ∧ tänds:

■ Tryck upprepade gånger på touchknappen ∨ tills f visas i displayen.
■ Tryck på aktiveringknappen igen.
■ Genom att trycka på knappen ∨ kan du nu ställa in om temperaturen ska visas i Fahrenheit eller Celsius:

■ Bekräfta den nya inställningen genom att trycka på aktiveringsknappen.
■ Tryck nu på knappen V ända tills c visas i displayen.

■ Tryck på aktiveringknappen igen.

Du har nu lämnat inställningsläget.

Under tiden du befinner dig i inställningsläget är dörrlarmet automatiskt avaktiverat. Det aktiveras så snart du stänger kylskåpsdörren.

Temperaturdisplay

Temperaturdisplayen på manöverpanelen visar alltid den önskade temperaturen.

Temperaturdisplayen blinkar när

• en ny temperatur ställs in
• temperaturen i kylskåpet har stigit flera grader för att informera om kylförlust.

Denna kortfristiga kylförlust gör inget om den uppstår genom att kylskåpsdörren har varit öppen lite längre tid en gång, exempelvis för att ta ut eller lägga in en större mängd livsmedel.

Kylskåpet är utrustat med ett varnings-system så att temperaturen inte kan stiga obemärkt och för att undvika energiförlust när dörren står öppen.

Koppla in varningssystemet

Varningssystemet är automatiskt alltid funktionsklart. Det behöver inte kopplas in separat.

Temperaturlarm

Om temperaturen i någon zon blir för hög, blinkar touchknappen i manöverpanelen för den zonen.

Samtidigt blinkar touchknappen för temperatur- och dörrlarmet.

Dessutom ljuder en varningssignal.

Ljudsignalen och den optiska signalen aktiveras till exempel

• när det strömmar in för mycket varm luft när livsmedlen tas ut eller place-ras om
• när en större mängd livsmedel läggs in
• efter ett strömavbrott.

Så snart larmtillståndet är över, tystnar varningssignalen och knappen för temperatur- och dörrlarm släcks. Touchknappen för motsvarande zon lyser åter konstant.

Stänga av temperaturlarmet i förtid

Om du skulle bli störd av varningssignalen kan du stänga av den i förtid.

■ Tryck på knappen för temperatur- och dörrlarm.

Varningssignalen tystnar.

Touchknappen för temperatur- och dörrlarm fortsätter at lysa tills larmtillståndet är över.

Motsvarande zon i manöverpanelen fortsätter att blinka tills larmtillståndet är över.

Dörrlarm

När kylskåpsdörren har stätt öppen mer än 5 minuter ljuder en varningssignal. Dessutom lyser touchknappen för temperatur- och dörrlarmet.

Så snart kylskåpsdörren stängs, tystnar varningssignalen och touchknappen för temperatur- och dörrlarm släcks.

Stänga av dörrlarmet i förtid

Om du skulle bli störd av varningssignalen kan du stänga av den i förtid.

■ Tryck på touchknappen för temperatur- och dörrlarm.

Touchknappen släcks och varnings- signalen tystnar.

Snabbkylningsfunktion

Med snabbkylningsfunktionen kyls kylskåpet mycket snabbt ner till det kallas-te värdet (beroende på rumstemperatur).

Koppla in snabbkylningsfunktionen

Snabbkylning rekommenderas om stora mängder livsmedel eller dryck snabbt ska kylas ner.

■ Tryck på touchknappen för kylzonen så att den lyser gult.

■ Tryck på touchknappen för att koppla in eller koppla från snabbkylningsfunktionen så att den lyser gult.

Kylskåpet arbetar nu med högsta möjliga kyleffekt och i temperaturdisplayen visas den nya temperaturen som ställts in (2 °C).

Koppla från snabbkylningsfunktionen

Snabbkylningsfunktionen stängs av automatiskt efter cirka 6 timmar. Kontrollampan lyser vitt och kylskåpet arbetar vidare med normal kyleffekt.

För att spara energi kan du stänga av snabbkylningsfunktionen själv så snart livsmedel och/eller dryck är tillräckligt kalla.

■ Tryck på touchknappen för att koppla in eller koppla från snabbkylningsfunktionen så att den lyser vitt.

I temperaturdisplayen visas temperaturnen som ursprungligen ställdes in.

Kylningen börjar arbeta med normal effekt igen.

Olika kylzoner

På grund av den naturliga luftcirkulationen uppstår olika temperaturzoner i kylskåpet. Den kalla, tunga luften sjunker. Utnyttja de olika temperaturzonerna för bästa möjliga placering av livsmedlen.

Detta är ett kylskåp med automatisk dynamisk fläktkylning (DynaCool) vilket ger en relativt jämn temperatur i hela kylskåpet. På så vis märks knappt de olika temperaturzonerna.

Den varmaste zonen

Den varmaste zonen i kylskåpet är högst upp vid kylskåpsdörren. Här placerar du med fördel till exempel smör och ost. På så vis blir smöret lätt att bre och osten behåller sin arom.

Den kallaste zonen

Den kallaste zonen i kylskåpet är precis ovanför PerfectFresh-zonen. Temperaturen är dock ännu lägre i lådorna i PerfectFresh-zonen.

Använd de kallaste zonerna i kylskåpet och i PerfectFresh-zonen för känsliga livsmedel och livsmedel som förstörs fort, som exempelvis:

• fisk, kött och fågel
• korvar och färdiglagad mat
• ägg- eller gräddrätter och bakverk med grädde
• färsk deg, kak-, pizza- och pajdeg
• färskost och andra liknande produkter

- folieförpackade grönsaker och färska livsmedel med ett hållbarhetsdatum som baseras på förvaring i högst 4 °C.

Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (till exempel sprayburkar) i kylskåpet.

Explosionsrisk!

Alkohol med hög procenthalt får endast förvaras i upprättstående väl förslutna flaskor.

Om livsmedel som innehåller fett eller olja förvaras i kylskåpet eller i kylskåpsdörren ska du vara mycket noga med att se till att fett eller olja som eventuellt rinner ut inte kommer i kontakt med kylskåpets plastdelar.

Det kan uppstå spänningssprickor i plasten som sedan kan leda till att plasten spricker.

Livsmedel får inte komma åt kylskåpets bakre vägg. De kan då frysa fast.

Förvara inte livsmedlen för nära varandra. Luften kan då inte cirkulera som den ska. Täck inte för ventilationsöppningarna på den bakre väggen – detta är mycket viktigt för kyleffekten!

När du ställer in livsmedel är det viktigt att minst 35 mm under ovansi-dan hålls fritt så att luften kan cirkulera.

Den främre delen av kylskåpets botten får bara användas för att kort ställa upp livsmedel. Du får inte låta livsmedel stå där eftersom de kan skjutas bakåt eller välta när du stänger kylskåpsdörren.

Vad som inte är lämpligt att förvara i kylskåpet

Vissa livsmedel lämpar sig inte för förvaring i kylskåp vid temperaturer under 5 °C eftersom de är känsliga mot kyla. Gurkor blir genomskinliga, auberginer bittra och potatis söt om de förvaras för kallt. Tomater och apelsiner förlorar sin arom och citrusfrukter får hårt skal.

Exempel på andra livsmedel som också är känsliga mot kyla:

• ananas, avokado, banan, granatäpple, mango, melon, papaya, passionsfrukt, citrusfrukter (som till exempel citroner, apelsiner, mandariner och grapefrukt)
• frukt som ska mogna
• aubergine, gurka, potatis, paprika, tomater och zucchini
• hårdost (parmesan).

Vad du bör tänka på redan när du köper dina livsmedel

Den viktigaste förutsättningen för lång förvaring är hur färska livsmedlen är när de läggs in i kylskåpet. Hur färska livsmedlen är från början har en avgörande betydelse för hur länge de kan förvaras. Kylkedjan bör i möjligaste mån vara obruten. Tänk på att inte lämna livsmedel för länge i en varm bil. När livsmedlen väl har börjat förstöras går det inte häva denna process. Redan om kylkedjan bryts under två timmar börjar livsmedlen att förstöras.

Förvara livsmedel på rätt sätt

Som regel ska man endast förvara livsmedel förpackade eller väl övertäckta i kylskåpet (några undantag finns för PerfectFresh-zonen). På så sätt undviker du att livsmedlen tar åt sig lukt, att de torkar ut och att eventuella bakterier överförs mellan livsmedlen. Vid korrekt temperaturinställning och hygienisk hantering av livsmedlen fördröjs uppkomsten av bakterier som till exempel salmonella.

Oförpackade animaliska och vegetabiliska livsmedel

Skilj på oförpackade animaliska och vegetabiliska livsmedel. Om livsmedlen ska förvaras tillsammans måste de absolut vara förpackade. Därmed förhindras att det uppstår mikrobiologiska förändringar.

I PerfectFresh-zonen förvaras livsmedel i en lägre temperatur än i en vanlig kylzon. Dessutom kan luftfuktigheten i lådan regleras så att den passar livsmedlen som förvaras där.

På så vis skapas optimal förvaring för livsmedlen. Livsmedlen håller sig färska väsentligt längre tid och smak och vitaminer bibehålls.

Förvaringstemperatur

I PerfectFresh-zonen regleras temperaturen automatiskt och ligger inom spannet 0–3 °C. För livsmedel som tål kyla är detta den optimala förvarings-temperaturen. Livsmedlen kan förvaras så väsentligt längre tid i utan att bli dåliga jämfört med i den normala kylzonen eftersom livsmedlen förstörs långsammare vid denna temperaturer.

Men kom ihåg att varans beskaffenhet/färskhet från början är utslagsgivande för ett bra förvaringsresultat!

Luftfuktighet

• hur mycket fuktighet de förvarande livsmedlen innehåller och
• mängden livsmedel som fövaras.

Ju mer förvaringsfuktigheten motsvarar livsmedlens egna fuktighet, desto kris-pigare och färska håller sig livsmedlen under en längre tid eftersom livsmed- lens vattenhalt bibehålls.

Förvaring i PerfectFresh-lådorna

■ Välj med touchknappen den PerfectFresh-låda som du ska lägga livsmedel i.

Touchknappen för vald PerfectFresh-låda lyser gult och touchknapparna för livsmedlen som kan förvaras visas:

• Till vänster: Livsmedel som bör förvaras fuktigt som grönsaker och frukt.
• Till höger: Livsmedel som bör förvaras torrt som kött, fisk och mejeriprodukter.
  ■ Välj nu den typ av livsmedel som du tänkte lägga i PerfectFresh-lådan. Luftfuktigheten som motsvarar en av dessa livsmedel ställs då automatiskt in.
  ■ Genom att trycka två gånger på touchknappen kan du välja bort aktuellt livsmedel.

Tänk på att du inte kan välja livsmedel som ska förvaras fuktigt och torrt samtidigt. Du kan däremot välja flera livsmedel inom en grupp samtidigt.

■ Lägg nu ner livsmedlen i PerfectFresh-lådan.

Med hjälp av ett specialfilter ovanför PerfectFresh-lådorna kan luftfuktigheten i lådorna regleras. Detta filter släpper igenom luft men håller kvar fukten.

Livsmedel som bör förvaras fuktigt är:

- nyskördade livsmedel som till exempel grönsaker, sallad, örter, svamp, kål och frukt.

Tänk på att den höga luftfuktigheten endast kan uppnås och ha inverkan på livsmedlen om de förvaras oförpackade eller i en förpackning som släpper genom luft.

Livsmedel som bör förvaras torrt är:

- färsk fisk, skaldjur, kött, fågel, korv, mejeriprodukter och sallader/röror, till exempel räksallad, skagenröra, tonfiskröra med mera.

Tänk på att livsmedel som innehåller mycket äggvita förstörs snabbare. Det vill säga skaldjur förstörs snabbare än fisk, och fisk förstörs snabbare än kött.

Förvara endast dessa livsmedel övertäcka eller förpackade.

Undantag: Kött (Att köttytan torkar är bakteriehämmande vilket ger en bättre hållbarhet. Olika köttsorter får inte komma åt varandra utan måste alltid separeras med en förpackning. Detta förhindrar att köttet förstörs i förtid av bakterieöverföring.)

Ta ut livsmedlen ur PerfectFreshzonen cirka 30–60 minuter innan de ska ätas. Först vid rumstemperatur kan arom och smak utvecklas.

Kan alla typer av livsmedel för- varas tillsammans?

Lägg inte alla livsmedel tillsammans i en låda. Alla livsmedel passar inte att förvaras ihop! För det första överförs lukt och smak (morötter tar exempelvis snabbt smak och lukt av lök). För det andra avger vissa livsmedel en naturgas (etylen) på vilken andra livsmedel kan reagera och därmed förstöras snabbare.

Exempel på frukt och grönsaker som avger mycket naturgas:

äpple, aprikos, päron, nektarin, persika, plommon, avokado, fikon, blåbär, melon och bönor.

Exempel på frukt och grönsaker som är mycket känsliga mot andra frukt-ers och grönsakers naturgaser:

kiwi, broccoli, blomkål, brysselkål, mango, honungsmelon, äpple, aprikos, gurka, tomat, päron, nektarin och persika.

Exempel: Broccoli bör inte förvaras till-sammans med äpplen eftersom äpplen avger mycket naturgas och broccoli är mycket känslig mot den. På så vis blir förvaringstiden för broccolin mycket kortare än vad den egentligen skulle kunna vara.

Om du inte skulle vara nöjd med resultatet av dina förvarade livsmedel (om de exempelvis redan efter kort förvaringstid verkar torra och skrumpna), ta då hänsyn till följande:

■ Förvara endast färska livsmedel. Hur färska livsmedlen är när du lägger in dem i kylskåpet är utslagsgivande för hur länge de också håller sig färska.
■ Rengör PerfectFresh-zonen innan du lägger in livsmedlen.
■ Låt väldigt fuktiga livsmedel droppa av innan du lägger in dem.
■ Förvara inga livsmdel som inte tål kyla i PerfectFresh-zonen (se avsnittet "Vad som inte är lämpligt att förvara i kylskåpet").
■ Tänk på att inte alla livsmedel kan förvaras tillsammans (se avsnittet "Kan alla typer av livsmedel förvaras tillsammans?").
■ Gör en passande inställning av luftfuktigheten för de livsmedel som du ska förvara (fuktig eller torr förvaring).
■ Förvara livsmedlen i PerfectFresh-lådan med hög luftfuktighet oförpackade. En hög luftfuktighet i PerfectFresh-zonen uppnås med endast den luftfuktighet som de förvarade livsmedlen innehåller.
Om luftfuktigheten någongång inte skulle vara hög nog eftersom exempelvis för få livsmedel förvaras, kan man få luftfuktigheten att öka med hjälp av en blöt disksvamp.
- Om du tycker att temperaturen i PerfectFresh-zonen är för hög eller för låg, försök då att reglera den via kylzonen genom att ändra temperaturen för denna en aning med 1 till 2 °C.
Om det bildas iskristaller på PerfectFresh-zonens botten måste temperaturen höjas eftersom livsmedlen annars kan bli kylskadade.
- Om det ha samlats för mycket vatten på PerfectFresh-zonens botten, torkar du bort det med en handduk. Låt vid behov också livsmedel droppa av innan du lägger in dem i PerfectFresh-lådan eller lägg ett galler på PerfectFresh-zonens botten så att fuktigheten kan droppa av.

Flytta hyllplan

Hyllplanen kan flyttas och anpassas till matvarornas höjd.

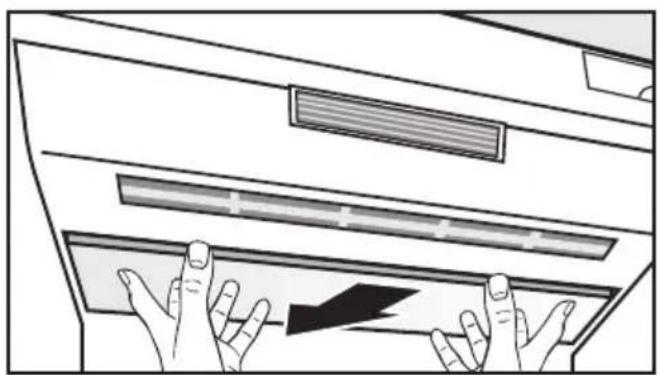

■ Ta tag med båda händerna under hyllplanet och lyft upp det så att bak-sidan hamnar ovanför fårorna.
■ Dra ut hyllplanet rakt utåt.
■ Sätt in hyllplanet där du vill ha det med hjälp av spärrhakarna som sitter baktill.
■ Se till att du sätter in hyllplanet rakt.

Fullt utdragbar låda

Lådan ovanför PerfectFresh-zonen sitter på teleskopskenor och kan dras ut långt när du ska lägga i eller ta ur något ur den.

Du kan ta ut lådan helt när du ska rengöra den:

■ Dra ut lådan.

■ Dra spärrarna på båda sidorna uppåt och ta ut lådan genom att lyfta den uppåt.

Skjut in teleskopskenorna igen. På så vis undviker du skador!

För att sätta in lådan igen

■ drar du ut teleskopskenorna så långt det går.
■ Sätt in lådan så att den snäpper fast både framtill och baktill.
■ Skjut in lådan helt.

PerfectFresh-lådor

PerfectFresh-lådorna sitter på teleskopskenor och kan dras ut långt när du ska lägga i eller ta ur något ur dem.

Du kan ta ut PerfectFresh-lådorna helt när du ska rengöra dem:

■ Dra ut lådan så längt det går.

På dörröppningssidan finns en barnspärr som måste ställas i vågrätt läge för att kunna ta ut lådan.

■ Ta hjälp av lämpligt föremål för att vri-da fåran i spärren vågrätt ①.
■ Dra spärren uppåt på båda sidor ② och ta ut PerfectFresh-lådan uppåt.

Skjut in teleskopskenorna igen. På så vis undviker du skador!

För att sätta in lädan igen

■ drar du ut teleskopskenorna så långt det går.
■ Sätt in PerfectFresh-lådan igen så att den snäpper fast både framtill och baktill.
■ Vrid fåran i barnspärren så att den står lodrätt.
■ Skjut in PerfectFresh-lådan helt.

Flytta dörrhyllor/flaskhyllor

■ Fatta tag i hållarramen till dörrhyllan med båda händerna. Lyft upp den lite uppåt och luta den lätt mot dig.
■ Håll dörrhyllan lätt lutad mot dig och skjut den uppåt eller neråt och sätt fast den där du vill ha den.
■ Se till att du sätter in den rakt.

För att ta ut dörrhyllan helt

■ skjuter du den längs med sidoskårorna ända högst upp tills du kan ta ut den.

För att sätta tillbaka dörrhyllan

■ sätter du in den i sidoskårorna och skjuter in den där du vill ha den.

Du kan ta ur själva hyllan ur dess hållarram om du vill rengöra den eller för att ställa i eller ta ur saker.

För att göra det

■ skruvar du ur skuvarna ur dörrhyllan och tar av locket.

■ Häng av luckan från hållaren.

■ Ta ut hyllan genom att dra den uppåt.

Hyllan ovanför den fullt utdrag- bara lådan

■ Ta försiktigt loss hyllplanet genom att lyfta det uppåt.

■ Se till att spärrhakarna snäpper fast baktill i hörnen när du sätter in hyll-planet igen.

Ta ut hyllan ovanför PerfectFresh-lådan

■ Ta bort den fullt utdragbara lådan.

■ Ta ut den bakre listen, skjut bak glas-skivan lite grann och lyft försiktigt upp den och ta ut den.

■ Sätt tillbaka den fullt utdragbara lädan.

Kyl- och PerfectFresh-zoner

När kylaggregatet arbetar kan det bildas fukt och rimfrost på de den bakre väggen i kyl- och PerfectFresh-zonerna. Du behöver inte ta bort fukten och rimfrosten eftersom de förångas av värmen från kylaggregatet.

Se till att inget vatten kommer in i elektroniken eller belysningen.

Använd inte ångrengörare. Ångan kan komma åt strömförande delar och orsaka kortslutning.

Typskylten på insidan av kylskåpet får inte avlägsnas. Uppgifterna på typskylten är viktiga vid eventuellt fel.

För att undvika skador på kylskåpets ytor ska följande medel eller föremål inte användas för rengöring

– rengöringsmedel som innehåller soda, ammoniak, syra eller klorid
- kalklösande rengöringsmedel
- skurmedel i pulver eller flytande form
– rengöringsmedel som innehåller lösningingsmedel
– rengöringsmedel för rostfritt stål
- diskmaskinsrengöringsmedel
- ugnsspray
- rengöringsmedel för glas/fönsterputsmedel
- hårda disksvampar och borstar som repar
- rengöringssvampar för glaskeramiska ytor
- vassa metallskrapor.

Före rengöring

■ Stäng kylskåpet genom att trycka på till- och frånkopplingsknappen.
Den finns på höger sida under manöverpanelen.
■ Dra ut stickproppen eller skruva ur säkringen.
■ Ta ut livsmedlen och förvara dem på en sval plats.
■ Ta ut alla löstagbara delar och diska dem.
■ För att rengöra dörrhyllorna på innerdörren kan du ta ut de löstagbara behållarna ur de rostfria hyllbärarna.

Insida och tillbehör

För rengöring lämpar sig ljummet vatten med lite handdiskmedel. Diska alla tillbehör för hand, inte i diskmaskin.

■ Rengör kylskåpet minst en gång i månaden.
■ Torka av kylskåpets insida samt tillbehör med rent vatten efter rengöringen och torka sedan allt torrt med en trasa.

Låt kylskåpsdörren stå öppen en kort stund.

Aluminiumramar

Ramarna på hyllplanen och dörrhyllorna är av aluminium.

Aluminium är ett levande material. Beraktelsevinkel, ljusinfall och den omgivande inredningen påverkar den reflekterande effekten.

Aluminium är känsligt mot repor.

Aluminiumramar kan missfärgas eller förändras om smuts får bita sig fast en längre tid. Avlägsna därför alltid smuts direkt.

Specialfilter för luftfuktighet

De båda specialfiltren för luftfuktighet som sitter ovanför PerfectFresh-lådorna måste tas ut vid rengöring.

■ Dra ut PerfectFresh-lådan helt och ta ut den.

■ Lossa filterskyddet (1) och ta bort det neråt tillsammans med filtret (2).

■ Rengör det i ljummet vatten utan andra medel och tillsatser.

Rengör inte filtret i disk- eller tvättmaskin!

■ Låt det lufttorka.

■ Lägg filtret i skyddet.

■ Sätt i filtret först baktill och sedan framtill.

■ Sätt tillbaka PerfectFresh-lådan i kylskåpet.

Ventilation

■ Rengör ventilationsöppningarna regelbundet med en borste eller dammsugare. Dammavlagringar ökar energiförbrukningen.

Kylskåpsdörrens tätningslist

Behandla aldrig kylskåpsdörrens tät- ningslist med olja eller fett. Den blir då porös med tiden.

■ Rengör kylskåpsdörrens tätningslist regelbundet med rent vatten och torka torrt med en trasa.

Efter rengöring

■ Sätt tillbaka alla delar i kylskåpet.
■ Anslut kylskåpet och koppla in det.
■ Lägg in livsmedlen i kylskåpet och stäng kylskåpsdörren.

Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Vadgörman...

... o m kylskåpet inte kyler?

■ Kontrollera om kylskåpet är inkopplat. I manöverpanelen lyser aktiveringsknappen.
■ Kontrollera om stickproppen sitter ordentligt i vägguttaget.
■ Kontrollera om säkringen har löst ut. Om så skulle vara fallet, kontakta Miele service.
■ Kontrollera temperaturinställningen.

... o m d e t ä r f ö r kallt i kylskåpet?

■ Höj temperaturen.
■ Stäng i förekommande fall av snabbkylningsfunktionen.
■ Kontrollera att kylskåpsdörren är ordentligt stängd.

... om kylaggregatet arbetar allt ofta-re och under längre tid?

■ Kontrollera om ventilationsöppningen (luftintag) i kylskåpets sockel och ventilationsöppningen (luftutsläpp) i nischen ovanför kylskåpet är igensatta eller dammiga.
■ Kylskåpsdörren har öppnats ofta eller också har en stor mängd livsmedel nyligen lagts in.
■ Kontrollera att kylskåpsdörren är ordentligt stängd.

... o m kylaggregatet arbetar oavbrutet?

Vid litet kylbehov går kylaggregatet ner på ett lägre varvtal för att spara energi. Därigenom förlängs kylaggregatets gångtid.

... o m e n varningssignal ljuder?

Kylskåpsdörren har stätt öppen längre tid än cirka 5 minuter.

■ Stäng kylskåpsdörren.

... o m varningssignalen ljuder och touchknappen för temperatur- och dörrlarmet lyser eller blinkar?

■ Kylskåpsdörren är öppen eller
■ så har temperaturen stigit kraftigt i en av kylskåpets zoner eftersom
- för mycket varm luft har strömmat in
- stora mängder livsmedel har lagts in
- det har varit strömavbrott.

Så snart larmtillståndet är över, tystnar varningssignalen och touchknappen för temperatur- och dörrlarm släcks.

... om meddelandet _F visas i temperaturdisplayen?

Det föreligger ett fel. Kontakta Miele service.

... o m innerbelysningen inte funge-rar längre?

Har kylskåpsdörren stått öppen en längre tid? Belysningen släcks automatiskt när kylskåpsdörren har stått öppen i cirka 5 minuter för att den inte ska bli överhettad. Efter en viss avkylningstid kopplas den in igen.

Om belysningen inte heller lyser när dörren öppnas kort, är belysningen trasig.

■ Stäng av kylskåpet genom att trycka på till- och frånkopplingsknappen.
■ Bryt strömmen till kylskåpet genom att stänga av huvudströmbrytaren.

Belysning upptill

■ Ta tag i lampskyddet med båda händerna och skjut det bakåt.
■ Lyft ut lampskyddet rakt utåt.

Ta inte i halogenlampan med fing-rarna!

Använd en mjuk trasa när du byter halogenlampa.

■ Dra ut den trasiga halogenlampan.
■ Skruva i den nya halogenlampan i fattningen.
Typ av halogenlampa: 20 W/12 V/ fattning GY 6.35.
■ Sätt först fast lampskyddet baktill och och dra det sedan framåt så att det snäpper fast.

Sidobelysning

■ Skruva lampskyddet motsols och ta av det.

Ta inte i halogenlampan med fing-rarna!

Använd en mjuk trasa när du byter halogenlampa.

■ Sätt tillbaka lampskyddet och skruva det medsols tills det sitter fast.
■ Anslut kylskåpet till elnätet och koppla in det.

Om felet inte kan åtgärdas med hjälp av ovanstående anvisningar, var god kontakta Miele service.

Öppna inte kylskåpsdörren annat än i nödfall tills felet är avhjälpt. På så vis stiger inte temperaturen i onödan.

Ljud från kylskåpet - orsaker

Normala ljud Hur uppstår de?

Brrrrr...	Brummandet kommer från motorn (kompressorn). För en kort stund kan ljudet bli högre just när motorn kopplas in.
Blubb, blubb....	Ett bubblande, gurglande eller surrande ljud kommer från köldmediet som rinner genom rören.
Klick....	Ett klickande ljud hörs när termostaten kopplar in eller ur motorn.
Sssrrrrr....	I ett flerzons- eller NoFrost-kylskåp kan ett tyst susande ljud höras när luftströmmarna cirkulerar i skåpets inre delar.
Knack...	Knackljudet hörs när materialet inuti utvidgas.

Tänk på att det inte går att helt undvika motorljud och ljud från kylaggregatet.

Ljud som enkelt kan åt-gärdas	Hur uppstår de och vad kan man göra åt dem?
Klapprande, slamrande, klirran-de ljud	Kylskåpet står inte plant: Rikta kylskåpet med hjälp av ett vattenpass. Använd skruvfötterna under skåpet eller lägg något under.
	Kylskåpet kommer åt snickeriskåp eller ett annat kyl-/frys-/vinskåp: Öka avståndet mellan skåpet och snickeriskåp eller annat kyl-/frys-/vinskåp.
	Lådor, korgar eller hyllplan vibrerar eller kärvar: Kontrollera kylskåpets uttagbara delar och sätt in dem på nytt.
	Flaskor kommer åt varandra: Flytta dessa en aning från varandra.
	Transportkabelhållaren hänger kvar på baksidan av kylskåpet: Avlägsna kabelhållaren.

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta:

• närmaste återförsäljare
  eller
• Miele service.

Auktoriserade serviceverkstäder kan nås på telefonnummer 077 077 00 20. Se även Mieles hem-sida: www.miele.se.

Service behöver kylskåpets modellbeteckning och tillverkningsnummer. Båda dessa uppgifter finns på typskylten på insidan av kylskåpet.

Garanti

Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.

Kylskåpet levereras med elkabel och stickpropp för anslutning till 50 Hz 220–240 V och får endast anslutas till godkänt jordat vägguttag. Anslutningen måste utföras enligt gällande säkerhetsföreskrifter.

Säkring 10 A.

Vägguttaget bör helst sitta på en lättillgänglig plats bredvid kylskåpet. Det är inte tillåtet att ansluta kylskåpet via förlängningskabel eftersom en sådan anslutning inte garanterar kylskåpets säkerhet (det finns till exempel risk för överhettning).

Kylskåpet får inte anslutas till en strömomvandlare som används vid en autonom strömförsörjning, till exempel till solpaneler. När man kopplar in kylskåpet kan då säkerhetsavstängningen kopplas in på grund av spänningsspetsar. Elektroniken kan skadas.

Likaså får kylskåpet inte heller användas tillsammans med energisparkontakter eftersom energitillförseln reduceras och kylskåpet blir för varmt.

Om anslutningskabeln måste bytas ut får detta byte endast utföras av en fackman.

Uppställningsplats

Kylskåpet bör inte placeras direkt bredvid en spis, ett element eller i närheten av ett fönster med direkt solljus. Ju högre rumstemperaturen är, desto längre tid arbetar kylaggregatet för att uppnå önskad temperatur vilket i sin tur leder till ökad energiförbrukning. Lämplig uppställningsplats är ett rum med torr luft och goda ventilationsmöjligheter.

Om det inte går att undvika att ställa kylskåpet bredvid en värmekälla så håll följande minsta avständ:

- 3 cm till elspisar

- 30 cm till olje- eller koleldade värme-källor.

Klimatklass

Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av kylskåpet.

Klimatklass Rumstemperatur
SN	+10 °C till +32 °C
N	+16 °C till +32 °C
ST	+16 °C till +38 °C
T	+16 °C till +43 °C

En lägre rumstemperatur leder till att kylaggregatet står stilla längre perioder. Detta kan leda till att temperaturen i kylskåpet stiger!

Säker drift kan endast garanteras om kylskåpet installeras och ansluts enligt bruksanvisningen.

Obs!

Kylskåpet är väldigt tungt och tenderar att tippa framåt när dörren är öppen. Håll dörren stängd tills kylskåpet har byggts in och är fäst i inbyggnadsnischen enligt bruks- och monteringsanvisningarna.

På grund av dess storlek och tyngd ska kylskåpet ovillkorligen monteras av två personer.

En tomt kylskåp väger:

K 1801 Vi, K 1811 Vi ..... 189 kg

K 1901 Vi, K 1911 Vi ..... 205 kg

Inbyggnadsnischens botten

För en säker uppställning och funktion av kylskåpet måste inbyggnadsnischens botten vara jämn och vågrät.

Botten måste vara av ett hårt material som inte ger efter.

Eftersom kylskåpet är väldigt tungt måste det stå på ett underlag med extremt hög bärkraft. Rådfråga en arkitekt eller en byggingenjör vid behov.

Ett fullt kylskåp väger ungefär:

K 1801 Vi, K 1811 Vi ..... 452 kg

K 1901 Vi, K 1911 Vi ..... 540 kg

Dörrupphängning

Kylskåpet levereras med fast dörrupphängning. Kontakta Miele service om du vill ändra dörrupphängningen.

Ändra inte dörrupphängning själv!

Köksskåp/inbyggnadsskåp

Kylskåpet skruvas fast i köksskåp/in-byggnadsskåp som finns brevid eller ovanför.

Därför måste alla köksskåp/inbyggnadsskåp vara ordentligt fästa i golvet eller väggen.

Ventilation

Ventilationsöppningarna får inte täckas för eller blockeras.

De måste dessutom regelbundet rengöras från damm.

Detta kylskåp kan placeras direkt bred- vid, side-by-side, ett annat kyl- och/eller frysskåp.

Ett monteringskit för placering side-by-side går att beställa hos Miele Service.

Rådfråga din återförsäljare om vilka kombinationer som är möjliga för ditt kylskåp.

Hur du fäster dina produkter står i bruksanvisningen till side- by-side-monteringskitet.

Uppställning utan mellanvägg med hjälp av monteringskitet för placering side-by-side

Om det inte finns någon mellanvägg mellan de uppställda skåpen måste de ställas upp direkt bredvid varandra med hjälp av monteringskitet för side-by-side-placering.

Uppställning med mellanvägg med hjälp av monteringskitet för placering side-by-side

Mellanväggen måste vara minst 16 mm tjock.

Om det finns en mellanvägg mellan de uppställda skåpen som är mellan

16 mm och 160 mm fäster du skåpen var för sig i respektive nisch med det medföljande monteringsmaterialet. Du behöver dessutom monteringskitet för placering side-by-side.

Uppställning med mellanvägg utan monteringskit för placering side-by-side

Om det finns en mellanvägg mellan de uppställda skåpen som är tjockare än 160 mm fäster du skåpen var för sig i respektive nisch med det medföljande monteringsmaterialet (utan monteringskitet för side-by-side).

Begränsa dörrens öppningsvinkel

Gångjärnen är fabriksinställda så att dörren kan öppnas mycket.

Om dörren till exempel slår i en angränsande vägg när den öppnas, bör öppningsvinkeln begränsas till 90°.

■ Öppna kylskåpsdörren.

■ Sätt i spärrstiften uppifrån i gångjärn-et.

Öppningsvinkeln är nu begränsad till 90°.

Dörrens mått (öppningsvinkel 90°)

* Mätten för skåpfronter och dörrhandtag varierar beroende på hur köket är byggt.

	A	B	C
K 1801 Vi, K 1811 Vi	829 mm	Skåpfront (max 38 mm)*	Handtag*
K 1901 Vi, K 1911 Vi	982 mm	Skåpfront (max 38 mm)*	Handtag*

Dörrens mått (öppningsvinkel 115°)

* Mätten för skåpfronter och dörrhandtag varierar beroende på hur köket är byggt.

	A	B
K 1801 Vi, K 1811 Vi	829 mm	Skåpfront (max 38 mm)*	Handtag*	363 mm
K 1901 Vi, K 1911 Vi	982 mm	Skåpfront (max 38 mm)*	Handtag*	428 mm

C

	Bredd nischA
K 1801 Vi, K 1811 Vi	762–765 mm
K 1901 Vi, K 1911 Vi	915–918 mm

Placering av el- och vattenanslutning

Mått skåpfronter

	A	B
K 1801 Vi, K 1811 Vi	2 029 mm 756 mm
K 1901 Vi, K 1911 Vi	2 029 mm 908 mm

Eftersom kylskåpet är så tungt och stort måste minst två personer montera det.

Verktyg och annat som du behöver

• Skruvdragare
• Torxnyckel
• Borrmaskin
• Borrar i olika storlekar och för olika material
• Hammare
  – Hylsnyckel (Hylsnyckelsats: 8 mm-hylsa)
• Tejp
• Rörtång
• Vattenpass
• Vinkelhake

Om inbyggnadsskåpet ska skruvas fast med väggen (se avsnittet "Bygga in kylskåpet") behöver du

- lämpliga pluggar och skruvar beroende på typ av vägg

Övrigt

• Trappstege
• Pirra
• Eventuellt en träbalk (tvärsnitt minst 75 mm x 100 mm) som alternativ för att förhindra att kylskåpet tippar omkull. Anpassa längden till inbygg-nadsnischens bredd.
• Träskruvar i olika storlekar

Tillbehör

- Monteringskit för placering side-by-side för uppställning av två skåp bredvid varandra.

Frontplattor i rostfritt stål och ventilationsgaller för sockel i rostfri design finns att köpa i fackhandeln och hos Miele service.

Frontplattornas vikt

Se till att den tillåtna vikten på frontplattan som ska monteras inte överskrids:

Kylskåp max vikt

	frontplatta i kg
K 1801 Vi, K 1811 Vi	50
K 1901 Vi, K 1911 Vi	37

Monterade frontplattor som över- skrider den tillåtna vikten kan skada gångjärnen!

Inbyggnad i en rumsavdelare

Om kylskåpet ska byggas in i en rumsavdelare måste baksidan av inbygg-nadsnischen täckas.

Om en sida av kylskåpet syns måste du använda en sidopanel.

Innan du placerar sidopanelen på kylskåpet i inbyggnadsnischen måste den vara ordentligt fastsatt i väggen, golvet och på köksskåpen/inbyggnadsskåpen.

Måtten på sidopanelen motsvarar dem på skåpväggen mittemot.

Rikta inbyggnadsnischen

Innan kylskåpet byggs in, måste in-byggnadsskåpet i vilket det ska byggas in, riktas noggrant med hjälp av ett vattenpass. Inbyggnadsskåpets hörn måste ha 90° vinkel. Annars kommer inte frontplattorna ligga an mot alla inbyggnadsskåpets fyra hörn.

• Sidoväggarna på inbyggnadsnischen måste vara jämna.
• Väggarna i inbyggnadsnischen måste vara minst 16 mm tjocka.
• Sockellisten måste vara minst 13 mm tjock (rekommenderat mått 19 mm).

Kontrollera inbyggnadsnischen

• Kontrollera inbyggnadsmåtten.
• Kontrollera elanslutningens position (se avsnittet "Elanslutning").
• Kontrollera alla fästen till köksskåpen/inbyggnadsskåpen runtomkring. Alla skåpdelar runt inbyggnadsnischen måste vara ordentligt fästa i väggen.
• Se till att alla dörrar runtomkring kan öppnas utan att ta i någonstans.

Före inbyggnad

! Obs!

Kylskåpet är väldigt tungt och tenderar att tippa framåt när dörren är öppen.

■ Avlägsna tillbehören från kylskåpet och dess bakre yttervägg innan det byggs in.
■ Avlägsna kabelhållaren från kylskåpets baksida.
■ Kontrollera att alla delar på baksidan av kylskåpet kan vibrera fritt. Böj eventuella föremål åt sidan som ligger an mot baksidan.

För att skydda kylskåpet från skador när det monteras

■ fäster du en överbliven golvmatta eller liknande på golvet där kylskåpet ska stå.

■ Ta inte bort inställningsmarkeringarna från kylskåpsdörren. Du kommer att behöva dem när du bygger in kylskåpet i nischen.
■ Kontrollera att kylskåpet inte har några transportskador.

Ställ inte upp ett skadat kylskåp!

■ Skruva av vinkeln som kylskåpet är fäst med i pallen.

⚠ Varning! Tänk på att kylskåpet inte längre är säkrat!

■ Lyft upp kylskåpet med hjälp av flera personer med baksidan först från pallen.

När det sedan står på golvet kan du flytta det med hjälp av hjulen baktill.

Förbereda inbyggnadsnischen

⚠️ Håll kylskåpsdörren stängd tills kylskåpet är fäst i nischen!

På grund av kylskåpets storlek och tyngd måste det ovillkorligen säkerställas att det inte kan välta när det är fäst i inbyggnadsnischen.

Monteringsmaterial

Monteringsmaterial för inbyggnad medföljer. Plastpåsarna är markerade med bokstäver.

Varje steg i monteringsprocessen an- ges av en plastpåse med bokstav.

■ Använd den medföljande torxnyckeln när du drar åt skruvarna.

Tippskydd

Med tippskyddet fäster du kylskåpet i nischen och förhindrar därmed att det tippar omkull.

Använd två tippskydd för varje produkt eller side-by-side-placeringar.

Om inbyggnadsnischen är djupare än kylskåpet lägger du en massiv träbalk ① bakom tippskyddet ② och fäster den i golvet eller väggen.

Längden på träbalken ① motsvarar bredden på inbyggnadsnischen.

■ Avståndet D mellan tippskydden ② motsvarar exakt bredden på kylskåpet.

■ Placera tippskydden ② till vänster och höger i inbyggnadsnischen så att de ligger an mot väggen i nischen.

■ Markera borrhålen genom tippskydden ② på botten av nischen, på sidoväggarna och på den bakre väggen.

■ Lägg tippskydden åt sidan. Du kommer att behöva dem senare.

Fästskruvar för olika användningsområden och material medföljer också.

Om dessa skruvar inte skulle passa till tippskydden, väljer du ett annat sätt att fästa dem.

■ Förborra följande hål:

- 3 mm diameter för 5 x 60 mm-skruvar - 2 mm diameter för 4 x 15 mm-skruvar

■ Fäst nu tippskydden i nischen.

Förvissa dig om att skruvarna skruvas in minst 19 mm i golvet och sidoväggen.

Om det medföljande tippskyddet inte kan fästas i nischen, måste inbygg - nadsskåpet ovillkorligen fästas med fle- ra skruvar i väggen.

Endast på vis kan man undvika att kylskåpet som är fäst i inbyggnadsskåpet välter!

För ett inbyggnadsskåp med bakre vägg

■ skruvar du fast inbyggnadsskåpets bakre vägg i väggen bakom med fle- ra skruvar.

Använd lämpliga pluggar och skruvar beroende på typ av vägg.

För ett inbyggnadsskåp utan bakre vägg

■ skruvar du fast inbyggnadsskåpet i väggen på flera ställen med hjälp av lämpliga fästvinklar.

Använd lämpliga pluggar och skruvar beroende på typ av vägg.

Fästa alternativt tippskydd

Kylskåpet kan alternativt säkras med hjälp av en träbalk ovanför kylskåpet. Det får absolut inte vara något mellanrum mellan kylskåpet och träbalken.

• Träbalkens tvärsnitt måste vara minst 75 mm x 100 mm.
• Längden på träbalken motsvarar bredden på inbyggnadsnischen.
• Om inbyggnadsnischen är djupare än kylskåpet, använder du en träbalk med större tvärsnitt eller ytterligare en träbalk.
• Träbalken måste täcka kylskåpet till minst 50,8 mm.

■ Markera positionen för träbalkens undersida på inbyggnadsnischens bakre vägg.
■ Ju tjockare träbalk, desto längre skruvar.

Använd tillräckligt många skruvar för att träbalken ska sitta ordentligt!

■ Markera borrhål i träbalken motsvarande där det finns reglar i inbygg-nadsnischens bakre vägg.

■ Förborra hålen i träbalken.

■ Fäst träbalken på inbyggnadsnischens bakre vägg.

Skjuta in kylskåpet i nischen

Om du vill ställa två produkter direkt bredvid varandra, förbinder du dessa med varandra (se bruksanvisningen till monteringskit för side-by-side-placering).

■ Fäst det medföljande kantskyddet ① för att skydda skåpdörrar runtom-kring.

■ Sätt i stickproppen ②.

Vägguttaget bör vara bredvid kyl- skåpet och lätt tillgängligt! Annars måste du kunna bryta strömm- men med en allpolig brytare!

Om du har en side-by-side-kombination måste varje skåp/kombination ha en separat stickpropp.

■ Se till att elkabeln inte kläms: Sätt fast en tråd i mitten av kabeln och dra fram den under kylskåpet när du skjuter in det ③.
■ Skjut försiktigt in kylskåpet i nischen så att skruvfötterna greppar tag i tippskydden ④.

Om det inte går att skjuta in kylskåpet i nischen om exempelvis golvet är ojämnt

■ skruvar du ut de bakre justerbara fötterna en bit (se avsnittet "Rikta kylskåpet") och skjuter sedan in kylskåpet i nischen.

Se till att du inte skadar elanslutning- en när du skjuter in det!

■ Ta bort kantskydden ① från möblerna runt omkring.

Rikta kylskåpet

■ Rikta kylskåpet till skåpluckarna runtomkring.

Inställningsmarkeringarna ⑤ på kylskåpsdörren är tänkta för 19 mm respektive 38 mm.

De främre och bakre skruvfötterna är justerbara i höjdled och kan justeras framifrån:

• De främre skruvfötterna: Justera uppifrån med en hylsnyckel (hylsnyckelsats: 8 mm-hylsa) ⑥.
• De bakre skruvfötterna: Justera med en skruvdragare eller med en hylsnyckel (hylsnyckelsats: 8 mm-hylsa) för finjustering ⑦.
  ■ Ta hjälp av ett vattenpass och lägg det på inställningsmarkeringarna ⑤ på kylskåpsdörren.

Viktigt!

Skruva ut skruvfötterna stegvis, alltid omväxlande åt höger och vänster och så vidare.

■ Skruva ut skruvfötterna så längt tills de när de markerade riktmåtten på sockeln (32 mm). Riktmättet på 32 mm baserar sig på en nischhöjd på 2 134 mm.

Viktigt!

Skruva endast ut skruvfötterna så långt att de när det markerade måttet 62 mm (max nischhöjd på 2 164 mm).

Annars skadas de bakre skruvfötterna!

■ Rikta kylskåpet igen med hjälp av ett vattenpass.
■ Om du har använt en träbalk ovanför kylskåpet som alternativt tippskydd måste kylskåpet skruvas upp mot träbalken tills det tar stopp.

Sätta fast kylskåpet i nischen

■ Skruva ihop fästöglorna upptill på fästskenan ⑧ med köksskåpen/in-byggnadsskåpen som finns ovanför.

Kan du inte fästa kylskåpet upptill så fäster du det med hjälp av fästöglorna som sitter på sidorna i nischen.

■ Fäll ut fästöglorna ⑨ på sidorna.

■ Skruva fast fästöglorna på sidorna med skruvarna.

■ Om det behövs kortar du täcklisten ⑩.
■ Sätt ihop de båda täcklisterna ⑪.
■ Sätt in de sammansatta täcklisterna ⑫ tills du hör att de snäpper fast.

Bygga in kylskåpet

Vid en uppställning side-by-side sätter du ihop täcklisterna till båda produkterna till en enda lång täcklist:

■ Sätt in stiftet (medföljer side-by-side-monteringskitet) till hälften i skåran till täcklisten på produkten som står till vänster.
■ Sätt den andra täcklisten på stiften och tryck ihop de båda täcklisterna.
■ Sätt fast täcklisterna upptill i nischen tills det snäpper till.

■ Öppna kylskåpsdörren.

■ Skruva ihop fästskenans fästöglor ⑬ med köksskåpen runtomkring.

Vid en uppställning side-by-side kan skåpen bara fästas med utsidorna till köksskåpen.

Förbereda montering av frontplatta

■ Sätt in dörrhyllorna i kylskåpsdörren.

■ Öppna dörren tills det tar stopp.

■ Skruva loss inställningsmarkeringarna ⑭ och vinkellisterna ⑮ från dörren.

■ Lägg undan vinkellisterna ⑮ och skruvarna, du kommer behöva dem senare.

■ Ta bort skyddet från ljusknappen.

■ Stäng kylskåpsdörren.

■ Mät avståndet X mellan justeringsskenan och ovankanten på den bredvidliggande skåpfronten.

■ Lägg båda muttrarna åt sidan, dem kommer du att behöva senare.

- Lägg frontplattan som ska monteras med insidan uppåt på ett fast underlag (lägg gärna något under för att undvika repor).

■ Markera avståndet X på insidan av frontplattan.
■ Mät även ut mitten Y på frontplattan.
■ Ta bort monteringsramen från kylskåpsdörren och placera den enligt markeringarna på frontplattan.
■ Förborra hålen.
■ Skruva fast monteringsramen på frontplattan.

Fäst ramen med minst en skruv i varje fästpunkt.

■ Fäst monteringsramen upptill på frontplattan med minst 10 skruvar.

• Monteringsramen har flera hål för olika varianter av frontplattor.
• När du fäster monteringsramen så måste du alltid skruva i de mest stabila områdena i frontplattan!
• Tänk på att anpassa skruvlängden.
  ■ Skruva fast handtaget från insidan på frontplattan.

Fästa frontplattan och rikta den

■ Sätt in vinkellisterna så längt det går i de därför avsedda öppningarna i monteringsramen.

- Öppna kylskåpsdörren och häng frontplattan med monteringsramen ovanifrån på den gångade bulten 16.

■ Tryck på båda sidorna in vinkellisterna i de vita plastramarna och skruva fast dem.

■ Skruva i muttrarna ⑰ lätt i den gängade bulten Dra inte åt dem ännu!

■ Stäng kylskåpsdörren och kontrollera avståndet till skåpluckorna runtom-kring.

■ Rikta kylskåpsdörren från sidan via bultarna.

■ Rikta kylskåpsdörren på djupet med ursparningarna i vinkellisterna. Fixera vinkellisterna med skruvarna.

■ Dra sedan åt de övre muttrarna. Nu är kylskåpsdörren fixerad.

Sätta fast fästvinkel

Med fästvinklarna fästs frontplattan ner- till på kylskåpsdörren.

■ Öppna dörren tills det tar stopp.
■ Lossa skruven lite grann (1).
■ Positionera fästvinklarna på dörren (2) och förborra hålet i frontplattan.

■ Skruva fast fästvinkeln på frontplattan (3).
■ Dra åt skruvarna (4).
■ Sätt skyddet på fästvinkeln (5).

Hur många fästvinklar du behöver beror på hur frontplattan är byggd och hur bred den är.

Fästa täckskydden

■ Montera täcklisterna av plast på båda sidorna av kylskåpsdörren genom att trycka in dem hårt nerifrån och upp i mellanrummet mellan kylskåpsdörren och frontplattan.

■ Fäst de båda klämmorna till täckskydden på båda sidorna.

■ Sätt nu på båda sidorna täckskydden på klämmorna. Om du har en uppställning side-by-side får du bara använda dessa täck- lister på utsidan.

■ Sätt skyddet på ljuskontaktbrytaren.

Fästa sockellisten

Täck inte för ventilationsöppningarna i sockeln. Kylskåpet kan skadas!

■ Skär av sockellisten till passande längd och höjd (mellan underkanten på sockeln och golvet).

■ Fäst sockeln på kylskåpet och sätt fast de medföljande täckplåtarna.

Luftavledaren nertill i ventilationsgallret separerar inströmmande luft från utströmmande luft.

Luftavledaren förhindrar att varm luft strömmar in i kylskåpet och därmed or- sakar till exempel en kortslutning.

■ Skruva fast luftavledaren i mitten på insidan av frontplattan.

■ Om det behövs, kortar du de tre delarna av luftavledaren till rätt höjd.
■ Sätt tillbaka skumgummidelarna i sidorna igen.

Miele AB

Industrivägen 20, Box 1397

171 27 Solna

Miele AB

Lisa Sass gata 1

422 53 Hisings Backa

Tel [phone]

Fax [phone]

Serviceanmälan: 077 077 00 20

Internet: www.miele.se

Tyskland

Miele & Cie. KG

Med reservation för ändringar / 4311

K 1801 Vi, K 1811 Vi, K 1901 Vi, K 1911 Vi
