BRUKSANVISNING K14820 SD MIELE

Bruks- och monteringsanvisning

Kylskåp med DynaCool K 14820 SD

Bruksanvisningen ska ovillkorligen

läsas innan kylskåpet installeras

och tas i bruk.

Därmed undviker man olyckor

och skador på kylskåpet.

sv-SE

M.-Nr. 07 299 300

Beskrivning av kylskåpet 4

Bidra till att skona miljön 6

Säkerhetsanvisningar och varningar 7

Energispartips 12

Koppla in och stänga av kylskåpet 13

Använda kylskåpet 13

Inställningsläge 14

Aktivera/avaktivera knappljudet 14

Om kylskåpet ska stå oanvänt en längre tid 15

Rätt temperatur 16

i kylskåpet 16

Ställa in temperatur 16

Möjliga inställningsvärden för temperatur 17

Temperaturdisplay....17

Ändra temperaturdisplayens ljusstyrka 17

Varningssignal 18

Stänga av varningssignalen i förtid 18

Aktivera varningssignalen 18

Snabbkylningsfunktionen och DynaCool 19

Snabbkylningsfunktionen. 19

DynaCool - dynamisk fläktkylning 📁 19

Hur man bäst utnyttjar kylskåpet 21

Olika kylzoner 21

Livsmedel som inte lämpar sig att kyla 22

Vad du bör tänka på redan när du köper dina livsmedel 22

Förvara livsmedel på rätt sätt 22

Frukt och grönsaker 22

Oförpackade animaliska och vegetabiliska livsmedel 23

Livsmedel med hög äggvitehalt 23

Kött 23

Ändra inredningen 24

Flytta hyllplan 24

Delbart hyllplan 24

Flytta dörrhyllor/flaskhyllor 25

Flytta flaskstödet 26

Automatisk avfrostning 27

Rengöring och skötsel 28

Utsida, insida och tillbehör 28

Ventilationsgaller 29

Dörrens tätningslist 29

Baksidan - metallgaller 29

Aktivt kolfilter 30

Byta aktivt kolfilter 30

Byta aktivt kolfilter vid en senare tidpunkt 30

Hur man klarar av mindre fel själv 32

Ljud från kylskåpet - orsaker 34

Miele service/garanti 35

Garantitid och garantivillkor 35

Elanslutning 36

Installationsanvisning 37

Uppställningsplats 37

Klimatklass 37

Ventilation 37

Uppställning av kylskåpet 37

Rikta kylskåpet. 38

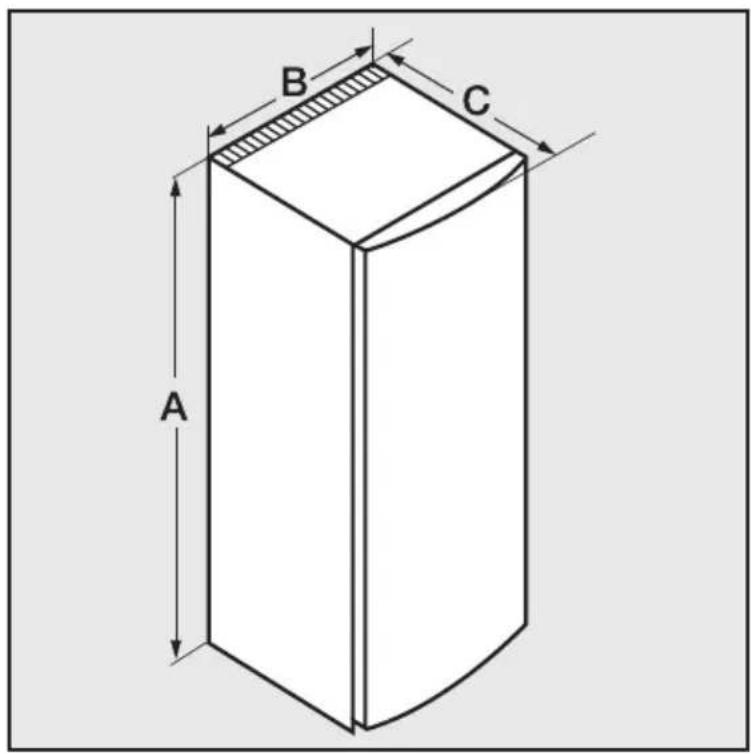

Kylskåpets mått 39

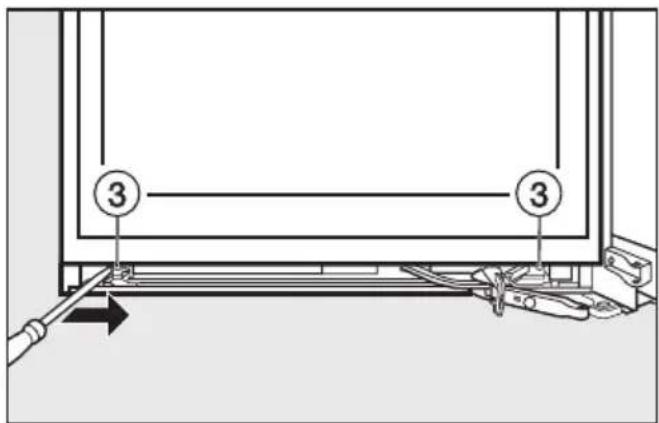

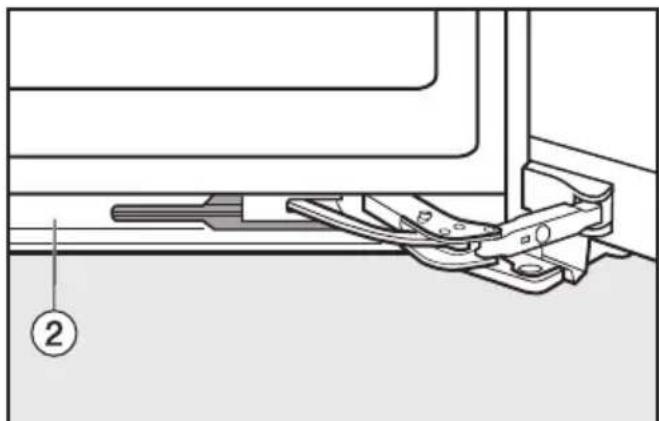

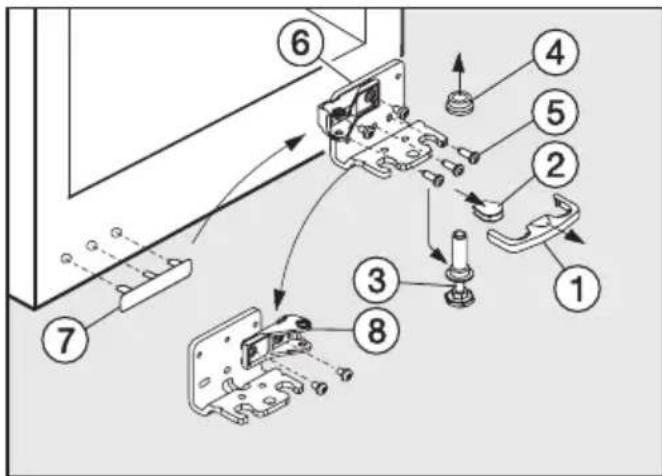

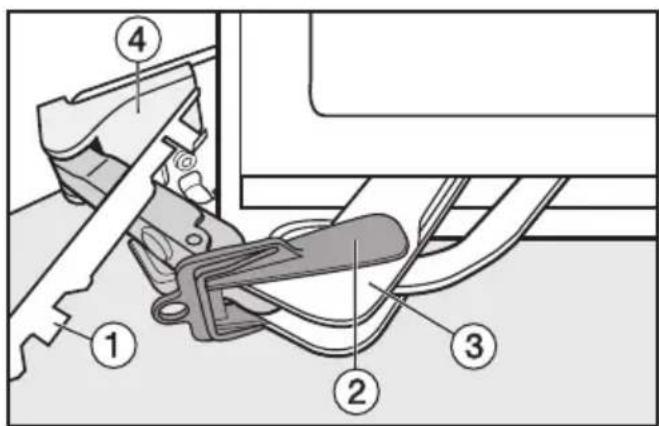

Ändra dörrupphängning 40

Rikta kylskåpsdörren 45

Bygga in kylskåpet 47

① Touchknapp Till/Från
② Touchknapp för DynaCool (dynamisk fläktkylning)
③ Touchknapp för snabbkylningsfunktionen
④ Touchknapp för inställning av temperatur (V för kallare)
⑤ Kontrollampa för driftspärr (endast synlig när driftspärren är aktiverad)

⑥ Temperaturdisplay
⑦ Symbol för kylning
⑧ Touchknapp för inställning av temperatur (∧ för varmare)
⑨ Touchknapp för avstängning av var- ningssignalen (endast synlig vid dörrlarm)
⑩ Indikering för byte av aktivt kolfilter (endast synlig vid uppmaning om byte av kolfiltret)

① Fläkt
② Takbelysning
③ Smör- och ostfack
④ Ägghållare/dörrhylla
⑤ Löstagbar behållare med lock
⑥ Hyllplan
⑦ Kassett med kolfilter
⑧ Flaskhylla
⑨ Uppsamlingsränna och avloppsrör för avfrostningsvatten
⑩ Flaskstöd*
⑪ Flaskhylla
⑫ Frukt- och grönsakslådor

* beroende på modell

Transportförpackning

Emballaget skyddar kylskåpet mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material-kretsloppet innebär minskad råvaru-förbrukning och mindre mängder avfall. Fråga din kommun om möjligheten att lämna in transportförpackningen för återvinning.

Hantering av uttjänat kylskåp

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Kasta därför på inga villkor det uttjänade kylskåpet i hushållsavfallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation.

Se till att rören i kylskåpet inte går sönder innan det lämnats in för miljövänligt omhändertagande så att köldmediet i kylkretsloppet och oljan i kompressorn läcker ut.

Se till att det uttjänade kylskåpet förvaras barnsäkert tills det lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar".

Detta kylskåp uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan leda till personskador och skador på föremål.

Läs bruksanvisningen noga innan kylskåpet tas i bruk. Den innehåller viktig information om kylskåpets installation, säkerhet, användning och skötsel. Därmed förhindras olyckor samt skador på kylskåpet.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Användningsområde

Kylskåpet är endast avsett för kylning och förvaring av livsmedel för hushållsbruk.

Alla andra användningssätt är otillåtna och kan innebära fara för användaren. Tillverkaren ansvarar inte för skador som har uppstått p g a otillåten eller felaktig användning.

▶ Personer, särskilt barn som inte kan använda kylskåpet på ett säkert sätt, får endast använda det under uppsikt av en vuxen person.

Om det finns barn i hemmet

Barn får endast använda kylskåpet utan uppsikt under förutsättning att de känner till hur man använder det på ett säkert sätt. Barn måste kunna förstå riskerna med att använda kylskåpet på ett felaktigt sätt om de ska använda det.

Håll uppsikt över barn som befinner sig i närheten av kylskåpet. Låt inte barn leka med kylskåpet t ex genom att hänga på kylskåpsdörren.

Teknisk säkerhet

Kontrollera kylskåpet med avseende på synliga yttre skador innan det installeras. Ett skadat kylskåp får under inga omständigheter tas i drift. Ett defekt kylskåp kan utgöra en säkerhetsrisk!

Om nätanslutningskabeln är skadad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren.

Detta kylskåp innehåller köldmediet isobutan (R600a), en naturgas som är ofarlig ur miljösynpunkt, men brännbar. Den skadar inte ozonskiktet och ökar inte växthuseffekten. Användningen av detta miljöanpassade köldmedium har delvis lett till ökat driftljud. Förutom ljud från kompressorn kan det också uppstå ljud i hela köldkretsloppet. Dessa effekter kan tyvärr inte undvikas men de har ingen inverkan på kylskåpets prestanda. Se till att inga delar av kylsystemet skadas under transporten eller uppställningen av kylskåpet. Utsprutande köldmedium kan leda till ögonskador!

Vid skador på kylsystemet:

– Undvik öppen eld och saker som är lättantända.
– Dra ur stickproppen.
– Vädra rummet några minuter med öppen skåpdörr.
- Kontakta Miele service.

Ju mer köldmedium ett kylskåp innehåller, desto större måste rummet där det står vara. Om det skulle uppstå läckage kan det i för små utrymmen bildas en lättantändlig blandning av gas och luft.

Utrymmet måste vara minst 1 m³ per 8 g köldmedium. Mängden köldmedium framgår av typskylten som finns inuti kylskåpet.

Säker drift kan endast garanteras om kylskåpet installeras och ansluts enligt bruksanvisningen.

Innan kylskåpet installeras måste alla anslutningsdata (spänning och frekvens) på typskylten jämföras med dem som gäller för elnätet på installationsplatsen.

Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå på kylskåpet. Låt i tveksamma fall en behörig fackman kontrollera installationen.

Kylskåpets elanslutning får inte ske via grenuttag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns t ex risk för överhettning).

Kylskåpets elektriska säkerhet garanteras endast om det ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen.

Tillverkaren ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (t ex elektriska stöt-ar).

▶ Installations-, underhålls- och reparationsarbeten får endast utföras av en fackman.

Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren, för vilka tillverkaren inte ansvarar.

▶ Under den lagstadgade reklamationsfristen får reparationer endast utföras av Miele service eller av Miele auktoriserad fackman, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på kylskåpet vid senare tillfälle.

▶ Under installationer, underhållsarbeten och reparationer måste kylskåpet vara spänningsfritt.

Kylskåpet är endast spänningsfritt i något av följande fall:

– När stickproppen är utdragen.

Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till kylskåpet.

– När huvudströmmen är avstängd.

Defekta delar får endast bytas ut mot originalreservdelar från Miele. Endast vid användning av originalreservdelar garanterar tillverkaren att alla säkerhetskrav uppfylls.

Inbyggnad och montering av kylskåpet på uppställningsplatser som inte är fasta (t ex båtar) får bara utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av det.

Användningsområde

Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (t ex sprayburkar) i kylskåpet. När termostaten kopplas in kan det uppstå gnistor. Lättantändliga ämnen kan då explodera.
Använd inga elektriska maskiner i kylskåpet (t ex för att tillverka mjuk-glass). Det kan uppstå gnistor. Explosionsrisk!
Förvara flaskor med högprocentig alkohol endast upprättstående och absolut tätt förslutna. Explosionsrisk!
Vid förtäring av livsmedel som förvarats för länge finns risk för matförgiftning.

Hållbarheten beror på flera faktorer såsom exempelvis varans färskhet, dess kvalitet och förvaringstemperaturen. Följ livsmedelstillverkarens rekommendationer när det gäller förvaring och hållbarhet.

Använd inga spetsiga eller vassa föremål för att

• ta bort isskikt
• lossa fastfrusna livsmedelsförpackningar.

Kylslingorna tar skada och kylskåpet upphör att vara funktionsdugligt.

Använd inga sprayer eller avisningsmedel för att tina isen.

Dessa kan leda till att det bildas explosiva gaser som innehåller för plasten skadliga lösnings- eller drivmedel eller är hälsovådliga.

▶ Behandla aldrig dörrens tätningslist- er med olja eller fett.
Tätningslisterna blir då porösa med tid- en.
Om livsmedel som innehåller fett eller olja förvaras i kylskåpet eller i kylskåpsdörren, ska man se till att fett eller olja som eventuellt rinner ut inte kommer i kontakt med kylskåpets plastdelar.

Det kan uppstå spänningssprickor i plasten som kan leda till att plasten spricker helt.

Se till att ventilationen till kylskåpet inte blockeras. Om ventilationen inte fungerar som den ska ökar energiförbrukningen och skador på kylskåpet kan inte uteslutas.
Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av kylskåpet.

En lägre rumstemperatur leder till att kylaggregatet står stilla längre perioder, vilket medför att skåpet inte kan hålla temperaturen.

Använd inte ångrengörare för att rengöra kylskåpet.

Ångan kan komma åt strömförande delar och orsaka kortslutning.

Hantering av uttjänat kylskåp

Se till att göra dörrlåset obrukbart innan kylskåpet lämnas in för återvinning.

Därmed förhindras att lekande barn råkar låsa in sig och utsätts för livsfara.

Skada inga delar av kylsystemet genom att exempelvis:

• Sticka hål på förångarens kylmedelskanaler.
• Knäcka rörledningar.
• Skrapa ytbeläggningar.

Utsprutande köldmedium kan leda till ögonskador.

Tillverkaren tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Energispartips

	Normal energiförbrukning	Ökad energiförbrukning
Uppställning	I rum som kan vädras	I stängda utrymmen som inte kan vädras
	Skyddad från direkt solstrålning	Direkt solstrålning
	Inte bredvid en värmekälla (element, spis)	Bredvid en värmekälla (element, spis)
	Vid idealisk rumstemperatur på 20 °C	Vid hög rumstemperatur
Temperaturinställning Termostat "cirkasiffror" (temperaturindikering)	Termostat inställd på "medel" mellan 2 och 3	Termostat på "hög" (över 3). Ju lägre temperatur, desto högre energiförbrukning.
Temperaturinställning Termostat "exakt temperatur" (digital display)	Svalfack 8 till 12 °C	Om kylskåpet har vinterkoppling, se till att vinterkopplingen är avstängd om rumstemperaturen överstiger 16 °C resp. 18 °C!
	Kylfack 4 till 5 °C
	PerfectFresh-zon nära 0 °C
	Frysdel -18 °C
	Vinlagringszon 10 till 12 °C
Användning	Öppna dörren så lite och korta stunder som möjligt	Om dörren öppnas ofta och länge uppstår kylförlust
	Sortera livsmedlen väl	Oordning innebär att sökandet tar längre tid och att dörren står öppen längre tid
	Låt varm mat och dryck svalna innan den ställs in i kylskåpet	Varm mat i kylskåpet leder till att kompressorn arbetar längre tid (kylskåpet försöker kyla ned maten)
	Förpacka livsmedlen väl eller förvara dem väl övertäckta	Förångning och kondensering av vätska i kylskåpet orsakar min-skad kyleffekt
	Låt frysta livsmedel tina i kylskåpet
	Lådorna och facken ska inte vara överfyllda. Om de är överfyllda kan inte luften cirkulera som den ska

Innan kylskåpet används för- sta gången

De rostfria ytorna är försedda med en skyddsfolie.

■ Stryk på ett tunt lager av det medlevererade rengöringsmedlet för rostfritt stål direkt efter det att skyddsfolien har avlägsnats.

Viktig information! På de rostfria ytorna bildas en skyddsfilm som förhindrar att de blir smutsiga snabbt igen.

■ Rengör kylskåpets insida och dess tillbehör. Använd ljummet vatten och torka sedan allt torrt med en trasa.

Aktivt kolfilter

■ Sätt in de medföljande kolfiltren i kassetten och sätt fast kassetten på valfri glashylla i kylskåpet (se avsnittet "Aktivt kolfilter").

Låt kylskåpet stå ca 30 minuter till 1 timme efter transporten innan det ansluts. Det är mycket viktigt för kylskåpets fortsatta funktion!

Använda kylskåpet

Du behöver endast röra touchknapparna för att använda detta kylskåp.

Koppla in kylskåpet

Kylningen påbörjas och innerbelysningen tänds när dörren öppnas.

Låt kylskåpet förkylas några timmar så att temperaturen är tillräckligt låg innan du lägger in livsmedel.

Stänga av kylskåpet

■ Tryck på Till/Frånknappen tills alla indikeringar släcks

Innerbelysningen släcks och kylaggregatet stängs av. (Om så inte är fallet är driftspärren inkopplad!)

Inställningsläge

Vissa av kylskåpets inställningar kan endast utföras i inställningsläget.

Hur du öppnar inställningsläget och ändrar inställningar beskrivs i respektive avsnitt.

Översikt över valbara funktioner i inställningsläget:

Öppna resp. lämna inställningsläget.	c
Aktivera/avaktivera knapplju-det (se "Koppla in och stänga av kylskåpet").	b
Bekräfta byte av aktivt kolfilter.	h
Aktivera/avaktivera drift-spärren (se "Koppla in och stänga av kylskåpet").	u
Ändra temperaturdisplayens ljusstyrka (se "Rätt temperatur").	d

Under tiden du befinner dig i inställningsläget är varningssignalen avaktiverad. Den aktiveras åter när du stänger dörren.

Aktivera/avaktivera knappljudet

Om du inte vill att varje knapptryck ska bekräftas med en akustisk kvittering kan du avaktivera den.

■ Tryck och håll kvar fingret på knappen V,

■ tryck sedan en gång på Till/Frånknappen (släpp inte knappen V!).
■ Håll kvar fingret på knappen ytterligare 5 sekunder V tills c visas i displayen.
■ Tryck åter på knappen V så många gånger tills b visas i displayen.
■ Tryck åter på Till/Frånknappen.
■ Genom att trycka på knappen V kan du nu ställa in om knappljudet ska aktiveras eller avaktiveras:

6 0: knappljudet är avaktiverat
b 1: knappljudet är aktiverat
b -: tillbaka till menyn

■ Bekräfta den nya inställningen genom att trycka på Till/Frånknappen.
■ Tryck på knappen V så många gånger tills c visas i displayen.
■ Tryck på Till/Frånknappen.

Nu har du lämnat inställningsläget.

Aktivera/avaktivera driftspärren

Med driftspärren kan kylskåpet spärras så att det inte kan stängas av misstag.

■ Tryck och håll kvar fingret på knappen V,

■ tryck sedan en gång på Till/Frånknappen (släpp inte knappen V!).
■ Håll kvar fingret på knappen ytterligare 5 sekunder V tills c visas i displayen.
■ Tryck åter på knappen V så många gånger tills u visas i displayen.
■ Tryck åter på Till/Frånknappen.
■ Genom att trycka på knappen V kan du nu ställa in om driftspärren ska aktiveras eller avaktiveras:

u -: tillbaka till menyn

■ Bekräfta den nya inställningen genom att trycka på Till/Frånknappen.
■ Tryck på knappen V så många gånger tills c visas i displayen.
■ Tryck på Till/Frånknappen.

Nu har du lämnat inställningsläget.

När driftspärren är inkopplad lyser kontrollampan i displayen.

Om kylskåpet ska stå oanvänt en längre tid

Om kylskåpet inte ska användas under en längre tid:

■ Stäng av kylskåpet.
■ Dra ut stickproppen.
■ Rengör kylskåpet.
■ Låt kylskåpsdörren stå öppen en aning för att undvika dålig lukt.

Om kylskåpet är avstängt en längre tid men inte är rengjort kan det bildas mögel om kylskåpsdörren är stängd.

Det är mycket viktigt att livsmedlen förvaras i rätt temperatur. Normalt förstörs livsmedel snabbt av mikroorganismer men med rätt förvaringstemperatur kan processen förhindras eller fördröjas. Temperaturen påverkar mikroorganismernas tillväxttakt. Nedbrytningsprocessen av livsmedlen går långsammare ju lägre temperaturen är.

Temperaturen i kylskåpet stiger:

• ju oftare dörren öppnas och ju längre tid den står öppen,
• ju mer livsmedel som läggs in,
• ju varmare livsmedlen som läggs in är,
• ju högre den omgivande rumstemperaturen är.
  Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas.

... i kylskåpet

Vi rekommenderar en temperatur på 4 °C i mitten av kylskåpet.

Ställa in temperatur

Temperaturen ställer du in med hjälp av de båda knapparna bredvid temperaturdisplayen.

Om du trycker på:

knappen ∨ : sänks temperaturen knappen ∧ : höjs temperaturen.

Under tiden som temperaturen ställs in blinkar den inställda temperaturen.

Du kan se följande i temperaturdisplayen när du trycker på knapparna:

• Första knapptrycket: Den senast inställda temperaturen visas blinkande.
• Varje ytterligare knapptryckning: Temperaturen ändras i steg om 1 °C.
• Håll fingret på knappen: temperaturen ändras löpande.
  När den högsta resp. lägsta temperaturen är nädd försvinner knappen ∨ resp. ∧.

Ungefär 5 sekunder efter den senaste knapptryckningen visar displayen automatiskt den verkliga temperaturen som råder just för tillfället i kylskåpet.

När temperaturen har ändrats, kontrollera displayen efter ca 6 timmar om kylskåpet innehåller lite livsmedel och efter ca 24 timmar om kylskåpet är helt fyllt. Först då är den verkliga temperaturen inställd. Ställ in temperaturen på nytt om den är för hög eller för låg efter denna tid.

Möjliga inställningsvärden för temperatur

Temperaturen kan ställas in från 2 °C till 9 °C.

Om den lägsta temperaturen kommer att kunna uppnås är beroende av uppställningsplats och rumstemperatur. Vid hög rumstemperatur är det inte alltid möjligt att uppnå den lägsta temperaturen.

Temperaturdisplay

Temperaturdisplayen visar medeltemperaturen i mitten av kylskåpet vid normal drift.

Ändra temperaturdisplayens ljusstyrka

Du kan anpassa temperaturdisplayens ljusstyrka efter ljusförhållandena i omgivningen.

■ Tryck och håll kvar fingret på knappen V,

■ tryck sedan en gång på Till/Frånknappen (släpp inte knappen V!).
■ Håll kvar fingret på knappen ytterligare 5 sekunder V tills c visas i displayen.

■ Tryck åter på knappen V så många gånger tills d visas i displayen.

■ Tryck åter på Till/Frånknappen.
■ Genom att trycka på knappen V kan du nu ändra temperaturdisplayens ljusstyrka:

d 0 : maximal ljusstyrka
d 1: reducerad ljusstyrka
d -: tillbaka till menyn

■ Bekräfta den nya inställningen genom att trycka på Till/Frånknappen.
■ Tryck på knappen V så många gånger tills c visas i displayen.
■ Tryck på Till/Frånknappen.

Nu har du lämnat inställningsläget.

Kylskåpet är utrustat med ett varnings- system för att undvika energiförlust om kylskåpsdörren skulle stå öppen och för att skydda kylda livsmedel mot värme.

När dörren har stått öppen längre tid än ca 1 minut ljuder en varningssignal.

Varningssignalens avstängningsknapp lyser rött och symbolen för kylning blinkar.

Så snart dörren stängs tystnar varningssignalen och indikeringarna släcks.

Stänga av varningssignalen i förtid

Om kylskåpsdörren ska stå öppen en längre tid och varningssignalen stör, kan du stänga av den.

- Tryck på varningssignalens avstängningsknapp. - Varningssignalen tystnar. - Varningssignalens avstängningsknapp lyser och symbolen för kylning fortsätter att blinka tills dörren stängs.

Aktivera varningssignalen

Varningssystemet är åter automatiskt aktiverat så snart kylskåpsdörren har stängts. Det behöver inte kopplas in separat.

Snabbkylningsfunktionen

Med snabbkylningsfunktionen kyls kylskåpet mycket snabbt ned till det kallaste värdet (beroende på rumstemperatur).

Koppla in snabbkylningsfunktionen

Snabbkylning rekommenderas om stora mängder livsmedel eller dryck snabbt ska kylas ned.

■ Tryck på knappen för snabbkylning så att kontrollampan lyser svagt gult.

Temperaturen sjunker eftersom kylskåpet arbetar med högsta möjliga kyleffekt.

Koppla från snabbkylningsfunktionen

Snabbkylningsfunktionen stängs av automatiskt efter ca 6 timmar. Kylskåpet arbetar vidare med normal kyleffekt.

För att spara energi kan du stänga av snabbkylningsfunktionen själv så snart livsmedel och/eller dryck är tillräckligt kalla.

■ Tryck på snabbkylningsknappen så att den lyser svagt gult.

Kylaggregatet arbetar åter med normal effekt.

DynaCool - dynamisk fläktkylning

Utan dynamisk fläktkylning (DynaCool) uppstår olika kylzoner i kylskåpet på grund av den naturliga luftcirkulationen (den kalla, tunga luften sjunker nedåt). Dessa kylzoner ska användas på rätt sätt (se avsnittet "Hur man bäst utnyttjar kylskåpet").

Om man någon gång vill lägga in en större mängd likartade livsmedel (t ex för en fest), är det med hjälp av den dynamiska fläktkylningen möjligt att uppnå en relativt jämn temperaturfördelning i alla kylskåpets zoner. På detta sätt kyls alla livsmedel i kylskåpet ungefär lika mycket.

Temperaturen kan fortfarande regleras via temperaturväljaren.

Den dynamiska fläktkylningen bör även kopplas in vid:

- hög rumstemperatur (från ca 30 °C),

Koppla in dynamisk fläktkylning

■ Tryck på knappen för dynamisk fläktkylning, så att kontrollampan lyser gult.

SnabbkyIningsfunktionen och DynaCool

Stänga av dynamisk fläktkylning

Eftersom energiförbrukningen ökar något när den dynamiska fläktkylningen är inkopplad, ska denna stängas av när kylskåpet används under normala villkor.

■ Tryck på knappen för dynamisk fläktkylning, så att kontrollampan lyser svagt gult.

Fläkten stängs av automatiskt när kylskåpsdörren öppnas.

Olika kylzoner

På grund av den naturliga luftcirkulationen uppstår olika temperaturzoner i kylskåpet. Den kalla, tunga luften sjunker nedåt i kylskåpet. Utnyttja de olika temperaturzonerna för bästa möjliga placering av livsmedlen.

Detta är ett kylskåp med dynamisk fläktkylning. När denna funktion är inkopplad är temperaturen relativt jämn i hela kylskåpet. På så vis märks knappt de olika temperaturzonerna.

Den varmaste zonen

Den varmaste zonen i kylskåpet är högst upp närmast dörren. Här placeras med fördel t ex smör och ost. På så vis blir smöret lätt att bre och osten behåller sin arom.

Den kallaste zonen

Den kallaste zonen i kylskåpet är precis ovanför frukt- och grönsakslådorna.

Använd detta område för alla känsliga livsmedel och livsmedel som förstörs fort, som t ex:

• fisk, kött och fågel,
• korvar och färdiglagad mat,
• ägg- eller gräddrätter/-bakverk,
• färsk deg, kak-, pizza- och pajdeg,
• färskost och andra liknande produkter,
• folieförpackade grönsaker och färska livsmedel med ett hållbarhetsdatum som baseras på förvaring i högst 4 °C.

Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (t ex sprayburkar) i kylskåpet. Explosionsrisk!

Alkohol med hög procenthalt får endast förvaras i upprättstående väl förslutna flaskor.

Om livsmedel som innehåller fett eller olja förvaras i kylskåpet eller i kylskåpets dörr ska man vara mycket noga med att se till att fett eller olja som eventuellt rinner ut inte kommer i kontakt med kylskåpets plastdelar.

Det kan uppstå spänningssprickor i plasten som sedan kan leda till att plasten spricker.

Livsmedel får inte komma åt kylskåpets bakre vägg. De kan då frysa fast mot väggen.

Förvara inte livsmedlen för nära varandra. Luften kan då inte cirkulera som den ska. Täck inte för fläkten på den bakre väggen - denna är mycket viktig för kyleffekten!

Livsmedel som inte lämpar sig att kyla

Vissa livsmedel lämpar sig inte för förvaring i kylskåpet eftersom de är känsliga mot kyla. Auberginer blir bittra och potatis blir söt om de förvaras för kallt. Tomater och apelsiner förlorar sin arom och på citrusfrukter blir skalet hårt.

Exempel på livsmedel som är känsliga mot kyla:

• ananas, avocado, bananer, granat-äpplen, mango, papaya, passionsfrukt, citrusfrukter (t ex citroner, apelsiner, mandariner, grapefrukt),
  – frukt som ska mogna,
• aubergin, gurka, potatis, paprika, tomater, zucchini,
• hårdost (parmesan).

Vad du bör tänka på redan när du köper dina livsmedel

Den viktigaste förutsättningen för lång förvaring är hur färska livsmedlen är när de läggs in i kylskåpet. Hur färska livsmedlen är från början har en avgörande betydelse för hur länge de kan förvaras. Kylkedjan bör i möjligaste mån vara obruten. Tänk på att inte lämna livsmedel för länge i en varm bil. När livsmedlen väl har börjat förstöras går det inte häva denna process. Redan om kylkedjan bryts under två timmar börjar livsmedlen att förstöras.

Förvara livsmedel på rätt sätt

Förvara livsmedlen övertäckta eller i burkar med lock. På så sätt undviker man att livsmedlen tar åt sig lukt, att de torkar ut och att eventuella bakterier överförs mellan livsmedlen. Vid korrekt temperaturinställning och hygienisk hantering av livsmedlen fördröjs bildandet av bakterier som t ex salmonella.

Frukt och grönsaker

Frukt och grönsaker kan förvaras oförpackade i frukt- och grönsakslådorna. Beakta dock att inte alla frukt- och grönsakssorter kan förvaras tillsam-mans i en skål. För det första överförs lukt och smak (morötter tar t ex snabbt smak och lukt av lök). För det andra av- ger vissa livsmedel en naturgas (etylen) på vilken andra livsmedel kan reagera och därmed förstöras snabbare.

- Exempel på frukt och grönsaker som avger mycket naturgas:

äpplen, aprikoser, päron, nektariner, persikor, plommon, avokador, fikon, blåbär, meloner och bönor.

- Exempel på frukt och grönsaker som är mycket känsliga mot andra frukters och grönsakers naturgaser:

kiwi, broccoli, blomkål, brysselkål, mangor, honungsmeloner, äpplen, aprikoser, gurkor, tomater, päron, nektariner och persikor.

Exempel: Broccoli bör inte förvaras tillsammans med äpplen eftersom äpplen avger mycket naturgas och broccoli är mycket känslig mot den. På så vis blir förvaringstiden för broccolin mycket kortare än vad den egentligen skulle kunna vara.

Oförpackade animaliska och vegetabiliska livsmedel

Skilj på oförpackade animaliska och vegetabiliska livsmedel. Om livsmedlen ska förvaras tillsammans måste de absolut vara förpackade. Därmed förhindras att det uppstår mikrobiologiska förändringar.

Livsmedel med hög äggvitehalt

Tänk på att livsmedel som innehåller mycket äggvita förstörs snabbare. Det vill säga skaldjur förstörs snabbare än fisk och fisk förstörs snabbare än kött.

Kött

Förvara kött oförpackat. (Öppna folie och kärl.) Att köttytan torkar är bakterie-hämmande vilket ger en bättre hållbarhet. Olika köttsorter får inte vidröra varandra utan måste alltid separeras med en förpackning. Detta förhindrar att köttet förstörs i förtid av bakterieöverföring.

Flytta hyllplan

Hyllplanen kan flyttas och anpassas till matvarornas höjd.

■ Lyft hyllplanet något, dra det en bit framåt, lyft det med utsparningen över hyllhållarna och sätt sedan in hyllplanet på valfri höjd.

Kanten längst bak på hyllplanet ska peka uppåt så att livsmedlen inte kommer åt kylskåpets bakre vägg och fryser fast.

Hyllplanen är säkrade mot att oavsiktligt kunna dras ut genom utdragsspärrar.

Delbart hyllplan

För att enklare kunna placera livsmedel som behöver utrymme på höjden, t ex högra flaskor eller skålar, finns ett delbart hyllplan på vilket den främre delen av hyllan kan skjutas in under den bakre delen.

■ Lyft den främre halva glasskivan lite grann i framkanten och skjut försiktigt in den under den bakre halvan.

För att flytta det delbara hyllplanet:

■ Ta ut de båda glasskivorna.

■ Sätt fast de båda hyllhållarlisterna på önskad höjd både på vänster och höger sida på hyllhållarna.

■ Skjut in glasskivorna efter varandra. Glasskivan som har en kant måste vara längst in!

Frukt- och grönsakslådor på teleskopskenor

Frukt- och grönsakslådor på teleskopskenor kan dras ut helt för att lägga i eller ta ut livsmedel samt för rengöring.

■ Dra ut lådan helt och lyft den uppåt.

Skjut därefter in utdragskenorna. På så vis undviker du skador.

För att sätta in lådan:

■ Lägg lådan på de helt utdragna utdragsskenorna ①. Utdragsskenorna måste stöta i lådfronten framtill ②.

■ Skjut in lådan ③.

Flytta dörrhyllor/flaskhyllor

■ Ta ut den löstagbara behållaren uppåt ur den rostfria, flyttbara hyllbära- ren.
■ Skjut den rostfria, flyttbara hyllbära- ren uppåt och ta ut den rakt utåt.
■ Sätt tillbaka den rostfria hyllbäraren på önskad plats. Se till att den sitter fast ordentligt och är nedtryckt i sidofästena.
■ Sätt tillbaka den löstagbara behållen i den rostfria hyllbäraren.

Du kan ta ut den löstagbara behållaren helt för att lägga i eller ta ut saker. Sedan sätter du in den igen.

På så vis kan du ta med den löstagbara behållaren med livsmedlen till matbordet och servera livsmedlen direkt ur denna.

Löstagbar behållare med lock

I de löstagbara behållaren med lock kan livsmedel förvaras och serveras.

Den löstagbara behållaren med lock består av en djupare behållare ① och en något mindre djup behållare ② -båda behållarna kan sättas in i de rostfria flyttbara hyllbärarna.

När du vill använda behållaren med lock för att servera mat:

■ Sätt den mindre djupa behållaren ② i den rostfria hyllbäraren och använd den djupare behållaren som lock ①.

På så vis tar du ut behållaren med lock helt till matbordet för att servera maten.

Flytta flaskstödet

(beroende på modell)

Flaskstödet kan flyttas åt höger eller åt vänster. Med flaskstödet är flaskorna stadigt placerade när kylskåpsdörren öppnas och stängs.

Flaskstödet kan tas bort helt (t ex för rengöring):

■ Skjut den främre delen av flaskstödet uppåt och haka loss den.

Kylskåpet avfrostas automatiskt.

När kylaggregatet är inkopplat kan det bildas fukt och rimfrost på kylskåpets bakre vägg. Du behöver inte ta bort fukten och rimfrosten eftersom de för- ångas av värmen från kylaggregatet.

Avfrostningsvattnet rinner via en upp- samlingsränna genom ett rör och ut i ett avdunstningssystem på kylskåpets baksida.

Se till att uppsamlingsrännan och röret alltid är rena så att avfrostningsvattnet kan rinna ut obehindrat.

Använd aldrig skurpulver eller rengöringsmedel som innehåller sand, soda, syra, klorid eller kemiska lösningssmedel.

Använd inte heller skurmedel som inte repar då sådana orsakar matta ytor.

För de rostfria ytorna ska endast lämpliga vårdande medel för rostfritt stål användas (kan köpas hos Mieles reservdelsavdelning)!

Var noga med att det inte kommer in vatten i elektroniken eller i belysningen.

Det får inte rinna rengöringsvatten genom avloppsröret.

Använd inte ångrengörare. Ångan kan komma åt strömförande delar och orsaka kortslutning.

Typskylten på insidan av kylskåpet får inte avlägsnas.

Uppgifterna på typskylten är viktiga vid eventuellt fel.

Före rengöringen

■ Stäng av kylskåpet och dra ut stickproppen ur vägguttaget.
■ Ta ut livsmedlen och förvara dem på en sval plats.
■ Ta ut alla löstagbara delar och diska dem.
■ För rengöring av dörrhyllorna på innerdörren kan du ta ut de löstagbara behållarna ur de rostfria hyllbärarna.

Utsida, insida och tillbehör

För rengöring lämpar sig ljummet vatten med lite diskmedel. Diska alla delar för hand. Smördosan kan maskindiskas.

■ Rengör kylskåpet minst en gång i månaden.
■ Rengör uppsamlingsrännan och av-loppsröret ofta med en liten pinne eller liknande så att vattnet alltid kan rinna ut obehindrat.
■ Tvätta av utsidan, insidan och tillbehören med rent vatten efter rengöringen och torka sedan torrt med en trasa. Låt kylskåpsdörren stå öppen en kort stund.
■ Rengör de rostfria ytorna med ett lämpligt rengöringsmedel för rostfritt stål.
■ Stryk på ett tunt lager av ett lämpligt vårdande medel för rostfritt stål efter varje rengöring.

Det är viktigt att de rostfria ytorna förseglas med ett lämpligt vårdande medel för rostfritt stål efter varje rengöring. På så vis skyddas de rostfria ytorna och man förhindrar att de snabbt blir smutsiga igen.

Ventilationsgaller

■ Rengör ventilationsgallren regelbundet med en borste eller dammsugare. Dammavlagringar ökar energiförbrukningen.

Dörrens tätningslist

Behandla aldrig dörrens tätningslist med olja eller fett. Den blir då porös med tiden.

Tvätta av dörrens tätningslist regel- bundet med rent vatten och torka se- dan torrt.

Baksidan - metallgaller

Metallgallret på kylskåpets baksida (värmeväxlaren) måste dammas av minst en gång per år. Dammavlagringar ökar energiförbrukningen.

Se till att kablar eller andra delar inte dras ut, viks eller skadas när gallret rengörs.

Efter rengöring

■ Sätt tillbaka alla delar i kylskåpet.
■ Anslut stickproppen till eluttaget och koppla in kylskåpet.
■ Koppla in snabbkylningsfunktionen så att kylskåpet snabbt blir kallt.
■ Lägg in livsmedlen i kylskåpet och stäng kylskåpsdörren.

Uppmaningen om att du måste byta aktivt kolfilter visas ungefär var 6:e månad.

När indikeringen för byte av aktivt kolfilter lyser rött måste kolfiltren bytas ut.

Byta aktivt kolfilter

■ Dra kolfiltrens kassett uppåt för att ta loss den från hyllplanet.
■ Ta ut de båda aktiva kolfiltren och sätt in nya filter i kassetten med den sida som har ett hölje först.
■ Sätt fast kassetten i mitten på listen längst bak på hyllplanet.

För att bekräfta filterbytet:

■ trycker du på indikeringen för byte av aktivt kolfilter ca 2 sekunder.

Indikeringen för kolfilterbyte släcks och drifttidsräknaren återställs.

Byta aktivt kolfilter vid en senare tidpunkt

Om du för tillfället inte har något nytt aktivt kolfilter kan du beställa det från Mieles återförsäljare. Du kan även byta aktivt kolfilter vid ett senare tillfälle.

Om det stör att indikeringen för byte av aktivt kolfilter lyser rött kan du släcka den i förtid:

■ Tryck på indikeringen för byte av aktivt kolfilter ca 2 sekunder.

Indikeringen för byte av aktivt kolfilter släcks.

Om du byter aktivt kolfilter vid ett senare tillfälle och indikeringen för byte av aktivt kolfilter är släckt, måste du återställa drifttidsräknaren via inställningsläget.

■ Tryck och håll kvar fingret på touchknappen V.

■ Tryck sedan en gång på touchknappen Till/Från (släpp inte touchknappen V!).
■ Håll kvar fingret på touchknappen ytterligare 5 sekunder V tills ε visas i displayen.
■ Tryck åter på touchknappen V tills h visas i displayen.
■ Tryck på touchknappen Till/Från för att bekräfta.
■ Tryck upprepade gånger på touchknappen V tills h 2 visas i displayen.
■ Tryck på touchknappen Till/Från 2 sekunder för att bekräfta.

Drifttidsräknaren återställs.

■ Tryck på touchknappen ∨ upprepa-de gånger tills c visas i displayen.
■ Tryck på touchknappen Till/Från.

Du har nu lämnat inställningsläget.

Tips:

För livsmedel som har en mycket stark doft (t ex kryddstark ost):

• sätter du kassetten med de aktiva kolfiltren på det hyllplan där dessa livsmedel förvaras
• byter du de aktiva kolfiltren tidigare vid behov (återställ då drifttidsräknaren)
• sätter du in ytterligare kolfilter (med kassett) i kylskåpet.

Aktiva kolfilter och tillhörande kassetter kan du köpa hos Mieles återförsäljare eller Mieles reservdelsavdelning.

Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Vadgörman...

... o m kylskåpet inte kyler?

■ Kontrollera om kylskåpet är inkopplat. Temperaturdisplayen måste lysa.
■ Kontrollera om stickproppen sitter ordentligt i vägguttaget.
■ Kontrollera om säkringen har löst ut. Om så skulle vara fallet, kontakta Miele service.

... o m d e t ä r f ö r kallt i kylskåpet?

■ Ställ in en högre temperatur.
■ Snabbkylningsfunktionen har inte stängts av. Den stängs automatiskt av efter 6 timmar.

.. om en varningssignal ljuder?

Kylskåpsdörren har stätt öppen längre tid än ca 1 minut.

■ Stäng dörren.

... om kylaggregatet arbetar allt ofta-re och under längre tid?

■ Kontrollera om ventilationen är blockerad av något föremål eller damm.
■ Kontrollera om metallgallret (värmeväxlaren) på baksidan av kylskåpet är dammigt.
■ Kylskåpsdörren har öppnats ofta eller också har en stor mängd livsmedel nyligen lagts in.
■ Kontrollera om kylskåpsdörren kan stängas ordentligt.

... o m kylaggregatet arbetar oavbrutet?

Vid litet kylbehov går kylaggregatet ner på ett lägre varvtal för att spara energi. Därigenom förlängs kylaggregatets gångtid.

... om belysningen i kylskåpet inte längre fungerar?

■ Har kylskåpsdörren stått öppen en längre tid? Belysningen släcks automatiskt när dörren har stått öppen i ca 15 minuter.

Om detta inte är orsaken är belysning- en trasig.

■ Dra ut stickproppen eller skruva ur säkringen.

■ Ta tag bakom panelen ① och haka loss den.
■ Dra ut glasplattan ②.
■ Skruva ut glödlampan ③ och byt den.

Glödlampans anslutningsdata:

220–240 V, max 25 W, sockel E 14.

■ Sätt tillbaka glasplattan.
■ Haka fast panelen ① på båda sidor.

Haken ④ måste sitta över glasplattan.

... om meddelandena F0 till F9 visas i temperaturdisplayen?

Det föreligger ett fel. Kontakta Miele service.

... om meddelandet DEMO visas i temperaturdisplayen?

Demonstrationsläget är aktiverat.

■ Kontakta Miele service.

... om kylskåpet inte kan stängas av?

Driftspärren är aktiverad.

... om det är blött på kylskåpets botten?

Avloppsröret för avfrostningsvattnet är blockerat.

■ Rengör uppsamlingsrännan och avloppsröret.

Om felet inte kan åtgärdas med hjälp av ovanstående anvisningar, var god kontakta Miele service.

Öppna inte kylskåpsdörren annat än i nödfall till dess att felet är avhjälpt. På så vis stiger inte temperaturen i onödan.

Ljud från kylskåpet - orsaker

Normala ljud Hur uppstår de?

Brrrrr...	Brummandet kommer från motorn (kompressorn). För en kort stund kan ljudet bli högre just när motorn kopplas in.
Blubb, blubb....	Ett bubblande, gurglande eller surrande ljud kommer från köldmediet som rinner genom rören.
Klick....	Ett klickande ljud hörs när termostaten kopplar in eller ur motorn.
Sssrrrrr....	I ett flerzons- eller NoFrost-kylskåp kan ett tyst susande ljud höras när luftströmmarna cirkulerar i skåpets inre delar.

Tänk på att det inte går att helt undvika motorljud och ljud från kylaggregatet.

Ljud som enkelt kan åt-gärdas	Hur uppstår de och vad kan man göra åt dem?
Klapprande, slamrande, klirran-de ljud	Kylskåpet står inte plant: Rikta kylskåpet med hjälp av ett vat-tenpass. Använd skruvfötterna under skåpet eller lägg något under.
	Kylskåpet kommer åt snickeriskåp eller ett annat kyl-/frys-/vinskåp: Öka avståndet mellan skåpet och snickeri-skåp eller annat kyl-/frys-/vinskåp.
	Lådor, korgar eller hyllplan vibrerar eller kärvar: Kontrollera kylskåpets uttagbara delar och sätt in dem på nytt.
	Flaskor kommer åt varandra: Flytta dessa en aning från varan-dra.
	Transportkabelhållaren hänger kvar på baksidan av kylskåp-et: Avlägsna kabelhållaren.

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta:

• närmaste återförsäljare
  eller
• Miele service.

Auktoriserade serviceverkstäder kan nås på telefonnummer 077 077 00 20. Se även Mieles hem-sida: www.miele.se.

Service behöver kylskåpets modellbeteckning och tillverkningsnummer. Båda dessa uppgifter finns på typskylten på insidan av kylskåpet.

Garantitid och garantivillkor

Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.

Kylskåpet levereras med elkabel och stickpropp för anslutning till 50 Hz 220–240 V och får endast anslutas till godkänt jordat vägguttag. Anslutningen måste utföras enligt gällande säkerhetsföreskrifter.

Säkring 10 A.

Vägguttaget bör helst sitta på en lättillgänglig plats bredvid kylskåpet. Det är inte tillåtet att ansluta kylskåpet via förlängningskabel eftersom en sådan anslutning inte garanterar kylskåpets säkerhet (det finns t ex risk för överhettning).

Om anslutningskabeln måste bytas ut får detta byte endast utföras av en fackman.

Ställ inga värmestrålande apparater som t ex brödrost eller mikrovågs- ugn på kylskåpet. Det ökar energi- förbrukningen.

Principiellt ska kyl- och frysskåp inte placeras direkt bredvid varandra ("side-by-side") för att undvika att det bildas kondensvatten samt de skador som kondensvattnet kan orsaka.

Detta kylskåp kan dock placeras direkt "side-by-side" med vissa modeller som har sidoväggelement.

Rådfråga återförsäljaren om vilka kombinationer som är möjliga med ditt kylskåp.

Uppställningsplats

Kylskåpet bör inte placeras direkt bredvid en spis, ett element eller i närheten av ett fönster med direkt solljus. Ju högre rumstemperaturen är, desto längre tid arbetar kylaggregatet för att uppnå önskad temperatur, vilket i sin tur leder till ökad energiförbrukning. Lämplig uppställningsplats är ett rum med torr luft och goda ventilationsmöjligheter.

Klimatklass

Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av kylskåpet.

Klimatklass Rumstemperatur
SN	+10 °C till +32 °C
N	+16 °C till +32 °C
ST	+16 °C till +38 °C
T	+16 °C till +43 °C

En lägre rumstemperatur leder till att kylaggregatet står stilla under längre perioder. Detta kan leda till att temperaturen i kylskåpet stiger.

Ventilation

Luften på baksidan av kylskåpet värms upp. För att säkerställa nödvändig ventilation får ventilationsöppningarna inte blockeras.

Dessutom måste ventilationen regel- bundet rengöras från damm.

Uppställning av kylskåpet

■ Avlägsna först kabelhållaren på kylskåpets baksida.
■ Kontrollera att alla delar på baksidan av kylskåpet kan vibrera fritt. Böj eventuella föremål som ligger an mot baksidan åt sidan.
■ Skjut försiktigt fram kylskåpet till den plats där det ska stå.
■ Ställ kylskåpet med baksidan direkt mot väggen.

Rikta kylskåpet

■ Rikta kylskåpet med skruvfötterna med hjälp av den medföljande gaffelnyckeln så att det står jämnt och stadigt.

■ Vrid ut skruvfoten ① på gångjärns-hållaren vid behov för att stödja dörr-en.

Kylskåpets mått

	A	B	C
K 14820 SD	1 852 mm	600 mm	630 mm

Ändra dörrupphängning

Kylskåpet levereras med en högerhängd dörr. Ska dörren vara vänsterhängd måste dörrupphängningen ändras på följande sätt.

För att hänga om kylskåpets dörr behöver du följande verktyg:

• en stjärnmejsel
• en spårskruvmejsel
• torxnycklar i olika storlekar
• en gaffelnyckel.

Ta hjälp av någon vid omhängning av dörren.

Avlägsna handtaget

■ När du drar i handtaget ①, skjuts handtagets sidodel ② bakåt.
■ Dra handtagsdelen ② kraftigt bakåt ur skåran.
■ Lossa de fyra skruvarna (torx 15) från fästplattan och ta bort handtaget.
■ Lossa täckplattorna på motsatt sida och fäst dem i de nu lediga hålen där dörrhandtaget har suttit.

Avlägsna dörrdämparen

Dörrdämparen finns på undersidan av dörren.

■ Öppna kylskåpsdörren.

■ Lossa panelen ① från dörrdämparen: Sätt en spårskruvmejsel uppifrån i utsparningarna och lyft försiktigt av panelen.

Se till att inte skada dörrens tät- ningslist.

Om dörrens tätningslist skadas kan det hända att dörren inte stängs helt och att kylningen därmed inte är till-räcklig!

■ Skjut panelen ① i riktning mot skåpet och låt den hänga mellan dörren och skåpet.

■ Sätt säkringen ② (medföljer kylskåpet) på dörrdämparen ③.

När säkringen är fastsatt kan länken inte fällas ihop. Avlägsna säkringen först när du uppmanas att göra detta!

■ Lyft försiktigt bort täckskyddet ④ från sidan med hjälp av en spårskruvmej- sel.

■ Luta försiktigt kylskåpet en bit bakåt med hjälp av någon annan om detta är nödvändigt.

■ Tryck ut bulten ⑤ uppåt från undersidan.

Förbindelsen mellan dörrdämparen och kylskåpet är nu lossad.

■ Avlägsna täckskyddet ①.

Ändra dörrupphängning

■ Skjut dämparens bygel ⑥ så långt det går mot handtagets sida och lossa skruvarna ⑦ från dörrdämparen.
■ Skjut dörrdämparen så långt det går mot handtagets sida med hjälp av en spårskruvmejsel och lyft av den åt sidan.
■ Lägg dörrdämparen åt sidan.

Hänga om kylskåpsdörren

Plocka bort livsmedlen från dörrhyl- lorna!

■ Stäng kylskåpsdörren.

■ Ta bort täckskyddet ① genom att ta tag i det baktill och skjuta det framåt. Lyft sedan upp det och ta bort det.

■ Ta bort skyddet ② genom att lyfta det uppåt.

Se upp! När gångjärnshållaren är avlägsnad är dörren inte längre säkrad!

■ Lossa skruvarna ④ från den övre gångjärnshållaren ③ och dra gångjärnshållaren uppåt för att ta loss den.
■ Ta försiktigt bort dörren genom att lyfta den något uppåt och ställ den åt sidan.
■ Lossa täckskyddet ⑤ genom att försiktigt sätta in en spårskruvmejsel nerifrån i utsparningen.
■ Ta loss täckskyddet ⑤ tillsammans med hållardelen ⑥.
■ Lossa hållardelen ⑥ från täckskyddet ⑤ genom att skjuta den åt vänster och ta sedan bort täckskyddet.
■ Vrid hållardelen ⑥ 180°.
■ Sätt täckskyddet ⑤ framifrån på hållardelen ⑥ och skjut det åt höger. Texten ska vara läsbar.
■ Ta bort skyddet ⑦, vrid det 180° och sätt i det på motsatt sida.
■ Sätt skyddet ⑤ tillsammans med hållardelen ⑥ på motsatt sida.

■ Avlägsna pluggen ⑧ ur gångjärnsbussningen i dörren och sätt den på motsatt sida.

■ Dra loss täckskyddet ① framåt.

■ Dra bort täckskyddet ②.

■ Skruva in skruvfoten helt på gångjärnsbulten ③.

■ Luta kylskåpet försiktigt bakåt med hjälp av ytterligare en person och dra ut gångjärnsbulten ③ nedåt.

■ Tänk på gångjärnsbussningen ④.

■ Lossa skruvarna ⑤ och ta loss gångjärnshållaren ⑥.

■ Ta loss skyddet ⑦ och sätt fast det på motsatt sida.

■ Skruva fast gångjärnshållaren ⑥ på motsatt sida med de två yttre skruvarna. Använd inte den mittersta skruven. Endast på så sätt kan dörren riktas via de yttre avlånga hålen vid ett senare tillfälle!

■ Skruva loss gångjärnsdelen ⑧ från gångjärnshållaren ⑥, vrid den 180° och skruva in den i hålen för gångjärnshållaren på den motsatta sidan.

■ Sätt täckskyddet ② på motsatt sida.

■ Luta kylskåpet försiktigt bakåt med hjälp av ytterligare en person och sätt in gångjärnsbulten ③ nedifrån i gångjärnshållaren ⑥. Spåret nere i gångjärnshållaren pekar framåt.

■ Sätt gångjärnsbussningen ④ på gångjärnsbulten ③.

■ Sätt fast skyddet ①.

■ Sätt kylskåpsdörren uppifrån på lagerbulten ③.

■ Stäng kylskåpsdörren.

Ändra dörrupphängning

■ Sätt gångjärnshållaren ③ på motsatt sida och fäst den med skruvarna ④. Stick eventuellt först hål för skruvarna.
■ Sätt fast täckskydden ① och ② på motsatt sida.
■ Rikta dörren via de avlånga hålen i den nedre gångjärnshållaren ut mot skåpets hölje. Dra sedan åt skruvarna.

Sätta in dörrdämparen

■ Lossa täckskyddet ① från panelen ② och sätt tillbaka det på motsatt sida efter att ha vridit det 180°.

■ Sätt dörrdämparen i kylskåpsdörren med höger sida först.

■ Skjut dörrdämparen så långt mot skåpet som möjligt med hjälp av en spårskruvmejsel.

Skruvhålen måste överensstämma på höger och vänster sida.

■ Skruva först fast dörrdämparen på kylskåpets och sedan på handtagets sida ③, skjut den sedan hårt i riktning mot kylskåpets sida.

■ Häng fast panelen ② på dämparens bygel ④.
■ Dra dämparens bygel ④ mot gångjärnshållaren och sätt in bulten ⑤ uppifrån så att fyrkanten sitter i fördjupningen.
■ Sätt fast skyddet ⑥.

Kontrollera att skyddet ⑥ sitter rätt så att dörren kan stängas utan problem och bulten säkras.

■ Ta loss säkringen ⑦.

■ Sätt fast panelen ② uppifrån på dörrdämparen och tryck först fast den nere och sedan uppe.
■ Stäng kylskåpsdörren.

Rikta kylskåpsdörren

Kylskåpsdörren kan riktas mot kylskåpets hölje vid ett senare tillfälle med hjälp av de yttre avlånga hålen i den nedre gångjärnshållaren.

På följande bild visas kylskåpet med öppen dörr för att man enklare ska kunna se alla delar.

■ Avlägsna den mittersta skruven ① från gångjärnshållaren.
■ Skruva ut de båda yttre skruvarna ② en aning.
■ Rikta kylskåpsdörren genom att flytta gångjärnshållaren åt vänster eller höger.
■ Skruva sedan fast skruvarna ②, skruven ① måste inte skruvas på igen.

Ändra dörrupphängning

Återmontera handtaget

Följande anvisningar ska ovillkorli- gen beaktas när handtaget sätts fast eftersom dörrens tätningslist annars skadas.

■ Skruva först i handtaget på motsatt sida löst med de båda främre skruvarna ②.

Fästplattan ③ måste ligga mot dörrens hölje på ett sätt som gör att fästplattan ligger parallellt med skåpets yttre vägg när dörren är stängd.

Om så inte är fallet

■ skruva in de båda förmonterade gängstiften ① med en sexkantsnyckel så längt tills fästplattan ③ har en motsvarande vinkel.

■ Dra åt alla 4 skruvarna ② ordentligt.

■ Skjut in handtagets sidodel ④ från sidan av kylskåpet i fästplattans skåra tills du hör att den snäpper fast.

Se absolut till att handtagets sidodel ④ inte kommer åt dörrens tätningslist när dörren öppnas. I längden skadas dörrens tätningslist!

Om så skulle vara fallet

- rikta fästplattan ③ en gång till via gängstiften ① tills fästplattan och handtagets sidodel ④ har motsvarande vinkel så att tätningen inte kommer i kontakt med handtagets sidodel när dörren öppnas.

① Påbyggnadsskåp
② Kylskåp
③ Köksskåp
④ Vägg

Kylskåpet kan byggas in i en nisch. För att anpassa höjden till övriga snickeriskåp kan ett överskåp ① monteras.

För att få tillräckligt med ventilation måste utrymmet mellan hela kylskåpets baksida och väggen vara minst 50 mm djupt.

Ventilationsutrymmet mellan kylskåpet och taket bör vara minst 300 cm ^2 så att den uppvärmda luften kan avlägsna sig obehindrat. Kylaggregatet måste annars arbeta mer vilket ökar energiförbrukningen.

Ventilationsöppningarna får inte täckas för eller blockeras. Dessutom måste de regelbundet rengöras från damm.

Om kylskåpet byggs in i en nisch med standardmätt (djup max 580 mm) kan kylskåpet ställas upp direkt bredvid köksskåpet. Dörren sticker då ut 34 mm på sidorna och 50 mm i mitten utanför intillstående skåp. Dörren kan därmed öppnas och stängas utan problem.

Vid uppställning av kylskåpet bredvid en vägg ④ måste avståndet mellan väggen ④ och kylskåpet ② vara ca 36 mm. Detta motsvarar den utstående delen av handtaget när dörren är öppen.

Miele AB

Industrivägen 20, Box 1397

171 27 Solna

Miele AB

Lisa Sass gata 1

422 53 Hisings Backa

Tel [phone]

Fax [phone]

Serviceanmälan: 077 077 00 20

Internet: www.miele.se

Med reservation för ändringar / 0909
