BRUKSANVISNING QSG6149K Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varnings-/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING!

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Endast en behörig person får installera den här produkten och byta kabel.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.
• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• Förvara inte saker på kokytorna.

• Använd inte ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de blir varma.
• Om glaskeramikytan / glasytan är sprucken, stäng av produkten för att undvika risken för elektriska stötar.
• Produkten blir varm inuti när den är igång. Vidrör inte värmeelementen som finns i produkten. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.
• Koppla från strömtillförseln före underhåll.
• Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• Använd endast den matlagningstermometer som rekommenderas för den här produkten.
• Var försiktig när du rör vid förvaringslådan. Den kan bli mycket het.

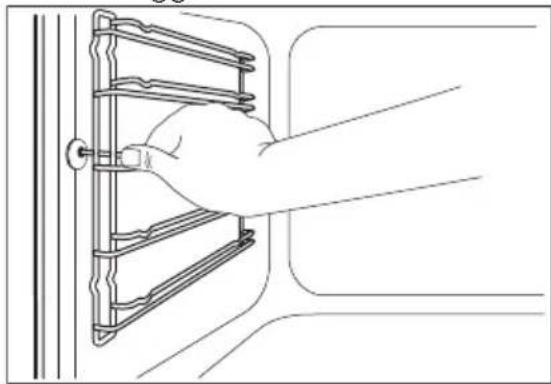

• För att ta bort ugnstegarna drar du först ut den främre delen av ugnstegen och sedan den bakre delen från sidoväggarna. Sätt i ugnstegarna i omvänd ordning.

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

- Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.

• Dra aldrig produkten i handtaget.

• Köksskåpet och inbyggnaden måste ha passande mått.

• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.
• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Se till att montera ett stabiliseringsmedel för att förhindra att produkten tippar. Se kapitlet Montering.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

2.3 Använd

WARNING!

Risk för skador och brännskador.

Risk för elektrisk stöt.

• Använd uteslutande denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd inte produkten som arbetseller avlastningsyta.

WARNING!

Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.

• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.

WARNING!

Risk för skador på produkten föreligger.

• För att förhindra skada eller missfärgning på emaljen:
  – sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
  – ställ inte hett vatten direkt i den heta produkten.
  – låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
  – var försiktig när du tar bort eller monterar tillbehör.

- Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.

- Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.

- Placera inga heta kokkärl på kontrollpanelen.

• Låt inte kokkärl torrkoka.

- Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

- Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

- Lägg inte aluminiumfolie på produkten eller direkt på produktens botten.

- Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

- Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

2.4 Skötsel och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten före underhåll. Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Kvarblivet fett eller mat i ugnen kan orsaka brand.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

2.5 Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

WARNING!

Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

3. PRODUKTBESKRIVNING

3.1 Allmän översikt

1 Kontrollpanel och häll
2 Uttag för matlagningstermometern
3 Värmeelement
4 Ugnslampa
5 Ugnsstegar, löstagbara
6 Fläkt
7 Ugnsnivåer

3.2 Beskrivning av hällen

1 Kokzon 1200 W
2 Ångutlopp - antal och position beror på modell
3 Kokzon 1800 W
4 Kokzon 900/1800 W
5 Restvärmeindikering
6 Kokzon 1000/2200 W

3.3 Spisens kontrollpanel

1 Vred för spisen
2 Vred för ugnsfunktionerna
3 Elektronisk programmeringsenhet
4 Temperaturvred
5 Kontrollampa/symbol/indikator för temperatur
6 Kontrollampa/symbol/indikator för ström

3.4 Tillbehör

• Trådhylla
  Till kokkärl, bakformar och stekkärl.
• Bakplåt
  För kakor och småkakor.
  • Non-stick-långpanna
  För bakning och stekning eller som fettuppsamlingsfat.
• Patisseriplåt

För småfranskor, kringlor och småkakor.

• Matlagningstermometer
För att mäta hur väl maten är tillagad.

- Förvaringslåda

Förvaringslådan finns under ugsutrymmet. Tryck på lådan för att öppna den. Lådan kommer ut.

4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

WARNING!

Se säkerhetsavsnitten.

4.1 Första rengöring

Ta ut alla tillbehör och flyttbara ugnsstegar ur produkten.

Luckan levereras med en längsamt stängningssystem.

Försök inte att stänga luckan med våld.

Se avsnittet "Underhåll och rengöring".

Rengör produkten innan du använder den första gången.

Sätt tillbaka tillbehören och de flyttbara ugsstegarna på sin ursprungliga plats.

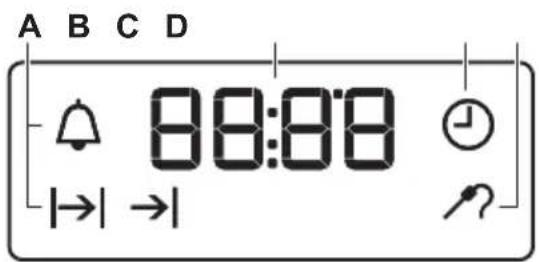

4.2 Ställa klockan

Du måste ställa klockan innan du kan använda ugnen.

Kontrollampan för klockfunktionen blinkar när du ansluter produkten till eluttaget när det varit ett strömavbrott eller när timern inte är inställd.

Tryck på knappen + eller för att ställa in rätt tid.

Efter cirka 5 sekunder slutar blinkningarna och klockan visar den inställda tiden.

4.3 Ändra tid

Du kan inte ändra klockan

om funktionen Koktid → eller Sluttid →|aktiverad.

Tryck på Ⓜfera gånger tills kontrollampan för klockfunktionen blinkar.

Se "Ställa klockan" för att ställa in en ny tid.

4.4 Förvärmning

Sätt den tomma produkten på förvärmning för att bränna bort fett.

1. Välj funktionen och maximal temperatur.
2. Låt produkten stå på i en timme.
3. Välj funktionen och maximal temperatur.
4. Låt produkten vara igång i 15 minuter.
5. Välj funktionen och maximal temperatur.
6. Låt produkten vara igång i 15 minuter.

Tillbehören kan bli varmare än normalt. Produkten kan avge lukt och rök. Det är helt normalt. Se till att ventilationen är tillräcklig i rummet.

4.5 Öppna och stänga luckan med det mekaniska luckläset

Det mekaniska lucklåset är som standard aktiverat.

För att öppna luckan förs låset åt höger.

Stäng luckan utan att trycka in lucklåset.

4.6 Avaktivera och aktivera det mekaniska lucklåset

1. Flytta och håll inne låsknappen (A) åt höger
2. Tryck och håll inne knappen (B)
3. Släpp läsknappen (A)
4. Avaktivera eller aktivera det mekaniska lucklåset:

Tillval Beskrivning
Avaktivera det mekaniska lucklåset	Släpp knappen (B).
Aktivera det mekaniska lucklåset	Släpp låsknappen (A).

Avstängning av produkten inaktiverar inte det mekaniska lucklåset.

5. HÄLL – DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

5.1 Värmeläge

Symbol-er	Funktion
0	Avstängt läge
	Dubbel kokzon
1 - 9 Värmeinställningar

Utnyttja restvärmen för att minska energiförbrukningen. Stäng av kokzonen ca 5-10 minuter innan tillagningen är klar.

Vrid vredet till önskat värmeläge. När tillagningen är klar, vrid vredet till av- position.

5.2 Aktivera och inaktivera de yttre ringarna

Du kan justera den yta som du tillagar på efter storleken på kokkärlet.

Aktivera den yttre ringen: vrid vredet medurs genom ett lätt motständ för att Ⓞ. Vrid sedan vredet moturs till rätt värmeläge.

Inaktivera den yttre ringen: gör proceduren igen. Indikeringen slocknar.

5.3 Restvärmeindikering

WARNING!

Risk för brännskador från restvärme.

Kontrollampan tänds när en kokzon är varm.

6. HÄLL - RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

6.1 Kokkärl

Kokkärlens botten skall vara så tjock och så plan som möjligt.

Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

• Sätt kokkärl på kokzonen innan den slås på.
• Använd restvärmen för att hålla maten varm eller för att smälta den.
• Botten på pannor och kokkärl måste vara lika stor som kokzonen.

6.3 Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

6.2 Sparar energi

- Sätt om möjligt alltid ett lock på kokkärlet.

Värmeläge Använd för: Tid	Tips(min)
1 Varmhållning av tillagad mat. efter	behov	Lägg ett lock på ett kokkärl.
1 - 2 Hollandaisesås, smältning av:smör, choklad, gelatin.	5 - 25 Rör om med jämna mellan-rum.
1 - 2 Stanning: fluffiga omeletter,äggstanning.	10 - 40 Tillaga med lock.
2 - 3 Småkoka ris och mjölkrätter,värma färdiglagade rätter.	25 - 50 Minst dubbelt så mycket vät-ska som ris, rör om mjölkba-serade rätter under tillagnin-gen.
3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar väts-ska.
4 - 5 Kokning av potatis. 20 - 60 Använd max. 1⁄4 liter vatten till750 g potatis.
4 - 5 Tillaga större mängder mat,stuvningar och soppor.	60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Lätt stekning: schnitzel, cordonbleu, kotletter, kroketter, korv,lever, ägg, pannkakor, munkar.	efterbehov	Vänd efter halva tiden.
7 - 8 Kraftig stekning, potatiskroket-ter, njurstek, fransyska.	5 - 15 Vänd efter halva tiden.

Värmeläge Använd för: Tid	Tips(min)
9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.

7. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckor på ytan har ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel för hällens yta.
• Använd en speciell skrapa för glaset.

WARNING!

Förvara rakbladsskrapan utom räckhåll för barn. Använd rakbladsskrapan med försiktighet, rakbladet är mycket vasst.

7.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie och mat med socker. I annat fall kan denna typ av smuts skada hällen. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och lite rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

8. UGN – DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

8.1 Aktivera och inaktivera ugnen

Det beror på modellen om produkten har vredsymboler, kontrollampor eller lampor:

• Kontrollampan tänds när ugnen värms upp.
• Lampan tänds när produkten är igång.

• Symbolen visar om kontrollvredet styr en av kokzonerna, ugnsfunktionerna eller temperaturen.

• Vrid vredet för ugnsfunktionerna för att välja en ugnsfunktion.

• Vrid temperaturvredet för att välja temperatur.
• Inaktivera ugnen genom att vrida vreden för ugnsfunktionerna och temperatur till avstängt läge.

8.2 Ugnsfunktioner

Symbol Ugnsfunktion Tillämpning
	Avstängt läge Produkten är avstängd.
	Varmluft För att baka på upp till två hyllpositioner samtidigtoch för att torka mat.Ställ in temperaturen på 20 - 40 °C lägre än för Över/Undervärme.
	Över/Undervärme Baka och steka mat på en ugnsnivå.
	Pizza/paj För ugnsbakning på en nivå av rätter som krävermer intensiv bryning och som ska ha knaprig bot-ten. Ställ in temperaturen på 20–40 °C lägre än förÖver/Undervärme.
	Varmluftsgrillning Steka större köttstycken eller fågel med ben på 1ugnsnivå. Även för att göra gratänger och bryna.
	Max Grill För grillning av tunna livsmedel i stora mängder ochför rostning av bröd.
	Torkning För torkning av skivad frukt (t.ex. äpple, plommon,persikor) och grönsaker (t.ex. tomater, zucchini,svamp).

Tina För att tina frysta livsmedel.

Ugnslampa För att aktivera lampan utan en tillagningsfunktion.

Knapplås För att låsa ugns- och hällfunktioner.

8.3 Kylfläkt

När produkten är på, aktiveras fläkten automatiskt för att hålla ugsytorna svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen har svalnat.

8.4 Låsa ugnen och hällen

Vredet för ugnsfunktionerna har ett inbyggt funktionslås.

Funktionsläset inaktiverar inte strömförsörjningen till spisen.

Vrid vredet till symbolen 📁 Vredet hoppar ut cirka 2 mm. Låsa upp ugnen och hällen: Tryck på vredet och vrid det till önskat läge.

8.5 Använda matlagningstermometern

Matlagningstermometern mäter innertemperaturen när köttbitar tillagas.

Två temperaturer måste ställas in:

• Ugnstemperaturen. Se tabellen för stekning.
• Innertemperaturen. Se tabellen för matlagningstemperaturen.

FÖRSIKTIGHET!

Använd endast matlagningstermometern som medföljer produkten eller originalreservdelar.

1. Sätt in spetsen på matlagningstermometern i mitten av köttet.
2. Sätt in kontakten till matlagningstermometern i uttaget

på produktens framsida. Kontrollampan för

matlagningstermometern blinkar.

1. Tryck på + - eller -knappen för att ställa in innertemperaturen. Du kan ställa in temperaturen mellan 30 °C och 99 °C. Se värdena i tabellen.

2. Välj ugnsfunktion och ugnstemperatur.

3. Tryck på en knapp för att stänga av signalen. En ljudsignal hörs i två minuter när köttet uppnått den inställda innertemperaturen.

4. Avaktivera produkten.

5. Ta bort matlagningstermometerns kontakt ur uttaget. Ta ut köttet ur produkten.

Om köttet har stekts som du önskar, utför ovanstående på nytt och ställ in en högre innertemperatur.

Du kan ändra temperaturen när som helst under tillagningen. Tryck på Ⓞ för att ändra innertemperaturen.

WARNING!

Var försiktig när du tar bort matlagningstermometerns spets och kontakt.

Matlagningstermometern är varm. Det finns risk för att du bränner dig.

8.6 Sätta in ugnstillbehören

Långpanna:

För in långpannan mellan skenorna på ugnsstegen.

Galler och djup panna tillsammans:

Tryck på den djupa pannan mellan skenorna på hyllstöden och ugnsgallret på skenorna ovan.

- Alla tillbehör har små fördjupningar längst upp på höger och vänster sida för att öka säkerheten. Fördjupningarna ger också ett tippskydd.

- Den höga kanten runt stegen är en enhet som förhindrar att husgeråden halkar ur.

9. UGN - KLOCKFUNKTIONER

9.1 Display

A) Funktionslampor
B) Tidvisning
C) Funktionslampa
D) Kontrollampa för matlagningstermometer

9.2 Knappar

Knapp Funktion Beskrivning
	MINUS Gör så här för att ställa in tiden.
	KLOCKA För att ställa in en klockfunktion.
	PLUS Gör så här för att ställa in tiden.

9.3 Tabell över klockfunktioner

Klockfunktion Tillämpning
➊	KLOCKA För att ställa in, ändra eller kontrollera tiden.
➁	Signalur För att ställa in en tid för nedräkning. Denna funktion påverkar inte produktens funktioner i övrigt.
|→|	Varaktighet För att ställa in tillagningstiden för ugnen.
→|	Sluttid För att ställa klockan när ugnen ska stängas av.

Du kan använda Koktid |→| och Sluttid → samtidigt för att ställa in tiden när produkten måste vara aktiverad och sedan när der ska avaktiveras. Härigenom kan du aktivera produkten med en fördröjning i tid. Ställ först in Koktid |→| sedan Sluttid →|

9.4 Ställa in klockfunktioner

För Koktid och Sluttid, väljen ugnsfunktion och tillagningstemperatur. Detta är inte nödvändigt för signaluret

1. Tryck flera gånger på tills lampan för önskad klockfunktion börjar blinka.
2. Tryck på + eller för att ställa in önskad klockfunktion. Klockfunktionen är aktiverad. Displayen visar lampan för den klockfunktion som du ställer in.

För signalursfunktionen visas kvarstående tid på displayen.

1. När tiden gått ut blinkar kontrollampan för klockfunktionen och en ljudsignal hörs. Tryck på en knapp för att stänga av signalen.
2. Vrid vredet för ugnsfunktioner och temperaturvredet till av-läget.

Med Koktid och Stopptid funktionerna så stänger apparaten av sig automatiskt.

9.5 Avbryta klockfunktionerma

1. Tryck flera gånger på tills önskad funktionslampa blinkar.
2. Tryck på och håll in . — Klockfunktionen släcks inom några sekunder.

10. UGN – RÅD OCH TIPS

WARNING! Se säkerhetsavsnitten.

i Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

10.1 Gräddning

• Din ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa dina vanliga inställningar (temperatur, koktider) och placeringen av plåtar och galler till värdena i tabellerna.
• Tillverkaren rekommenderar att du använder den lägre temperaturen första gången.
• Om du inte kan hitta inställningarna för ett speciellt recept, leta efter ett recept som är nästan likadant.

• Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.

• För att utnyttja eftervärmen kan du, vid längre gräddningstider, stänga av ugnen cirka 10 minuter innan baktiden gått ut.

När du tillagar frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

10.2 Tips för bakning

Bakresultat Möjlig orsak Lösning
Kakans botten är inte tillräckligt gräddad.	Ugnsnivån är fel. Ställ kakan på en lägre ugns-nivå.
Kakan faller ihop och blir de-gig, klumpig eller får vat-tenränder.	Ugnstemperaturen är för hög.	Nästa gång du gräddar ska du ställa in en något lägre ugnstemperatur.
Kakan faller ihop och blir de-gig, klumpig eller får vat-tenränder.	För kort gräddningstid. Förläng gräddningstiden.Du kan inte minska grädd-ningstiden genom att höja temperaturen.
Kakan faller ihop och blir de-gig, klumpig eller får vat-tenränder.	Det finns för mycket vätska i degen.	Använd mindre vätska. Var försiktig med blandningsti-derna, framför allt vid an-vändning av en köksmaskin.
Kakan är för torr. Ugnstemperaturen är för låg. Nästa gång du gräddar ska du ställa in en högre ugn-stemperatur.
Kakan är för torr. För lång gräddningstid. Nästa gång du gräddar ska du ställa in en kortare grädd-ningstid.
Kakan blir ojämnt brun. Ugnstemperaturen är för hög och gräddningstiden är för kort.		Ställ in en lägre ugnstemper-atur och en längre grädd-ningstid.
Kakan blir ojämnt brun. Degen är ojämnt fördelad. Fördela degen jämnt på bakplåten.
Kakan blir inte klar med den inställda tiden.	Ugnstemperaturen är för låg.	Nästa gång du gräddar ska du ställa in en något högre ugnstemperatur.

10.3 Baka i varmluft 🌅

Livsmedel Temperatur	Tid (min) Falsnivå
	(°C)
Franskbullar 175 - 185 15 - 20 2 + 4
Grahamsbullar 165 - 180 20 - 30 2 + 4
Filled sandwiches 170 - 180 15 - 20 2 + 4
Formbröd 170 - 190 30 - 40 1 + 4
Salta kringlor 160 - 170 15 - 20 2 + 4
Vitt bröd / Round loaf 170 - 180 35 - 45 2 + 4
Fullkornsbröd 160 - 170 35 - 45 2 + 4
Rågbröd, blandning 250 - 2 + 4
- bakning 160 - 170 60 - 70 2 + 4
Baguetter 180 - 200 20 - 30 2 + 4
Pannkakor	150 - 160 50 - 60 3
Fruktkakor 140 - 150 70 - 80 3
Muffins	160 - 170 15 - 25 2 + 4
Rulltårta	190 - 210 6 - 15	3
Bullar	185 - 195 8 - 15	2 + 4
Lång limpa	170 - 180 25 - 35 2 + 4
Pepparkakor	160 - 170 8 - 15	2 + 4
Kaka i form	150 - 160 30 - 40 2 + 4
Sockerkakor/Madeirakakor	150 - 160 50 - 60 2
Maränger	100 90 - 120	2 + 4
Marängbottnar	100 90 - 120	2 + 4
Småkakor	150 - 160 10 - 20 2 + 4
Petit-choux	155 - 165 30 - 40 2 + 4
Frukttårtor, mördegskakor	150 - 160 förbakning, bott-nar 10-15	2 + 4
Frukttårtor, mördegskakor	150 - 160 dekorering 35-45	2 + 4
Frukttårtor, smuldeg	170 - 180 30 - 40 2 + 4

10.4 Över/undervärme 二

Livsmedel Temperatur (°C) Tid (min) Falsnivå
Franskbullar 200 - 225 8 - 12 3 - 4
Grahamsbullar 190 - 200 20 - 25 3 - 4
Fyllda smörgåsar 200 - 225 10 - 12 3 - 4
Ciabattabullar 210 - 230 10 - 20 3 - 4
Foccacia 220 - 230 15 - 20 3 - 4
Pitabröd 250 5 - 15 3 - 4
Salta kringlor 180 - 200 12 - 15 3 - 4
Vitt bröd 190 - 210 25 - 40 1 - 2
Ciabatta 210 - 220 15 - 25 1 - 2
Fullkornsbröd	180 - 200 35 - 45 1 - 2
Rågbröd, blandning	275 värmning	1
- bakning	190 55 - 65 1
Baguetter	220 - 230 15 - 30 3 - 4
Pannkakor	170 - 180 50 - 60 2 - 3
Kaka i form	170 - 180 35 - 45 3 - 4
Sockerkakor/Madeirakakor 170 - 180 40 - 50 1 - 2
Smörgåstårta, bullar	200 - 225 8 - 12 3 - 4
Maränger	100 90 - 120	3 - 4
Marängbottnar	100 90 - 120	3 - 4
- värmning	med ugnen av- stängd	25 3 - 4
Småkakor	160 - 180 6 - 15 3 - 4
Petit-choux	170 - 190 30 - 45 3 - 4
Rulltårta	190 - 210 10 - 12 3 - 4
Frukttårtor, mördegskakor	175 - 200 förbakning, bul- lar 10-15	3 - 4
Frukttårtor, mördegskakor	175 dekorering	3 - 4
	35-45
Frukttårtor, smuldeg	190 - 200 25 - 35 3 - 4
Mjuk marsipankaka	210 - 230 10 - 12 2

10.5 Pizza-tabell

Livsmedel Temperatur (°C) Tid (min) Falsnivå
Ciabattabullar 200 - 220 10 - 20 2 - 3
Foccacia 220 - 230 10 - 20 2 - 3
Ciabatta 190 - 200 15 - 25 2 - 3
Frukttårtor, mördegskakor 170 - 180 35 - 45 2 - 3
Frukttårtor, smuldeg 175 - 200 25 - 35 2 - 3
Pizza, hemlagad (tjock - med mycket fyllning)	180 - 200 25 - 35 1 - 2
Pizza, hemlagad (tunn botten)	200 - 2301)	15 - 20 1 - 2
Fryst pizza 200 15 - 20 1 - 2
Tårtor, hembakade - förbakning, bul- lar	215 - 225 35 - 45 3 - 4
Tårtor, hembakade - dekorering 215 - 225 35 - 45 3 - 4
Tårtor, frusna 200 15 - 25 3 - 4

1) Förvärm ugnen.

10.6 Tillaga i varmluft 🌅

Livsmedel Temperatur (°C) Tid (min)		Falsnivå
Fisk, kokning	150 - 160	_1)	2 + 4
Fisk, stekning	165 - 175	_1)	2 + 4
Köttfärslimpa	165 - 175	60 - 70	2 + 4
Danska köttbullar	165 - 175	35 - 45	2 + 4
Leverpâté	165 - 175	65 - 75	2 + 4
Potatisgratäng	175	55 - 65	2 + 4
Lasagne, hemlagad	175	60 - 70	2 + 4
Lasagne, frusen	175	30 - 452)	2 + 4
Pastagratäng 165 - 175	40 - 50	2 + 4
Pizza, hembakad	180 - 200	20 - 35	3
Fryst pizza 180 - 200		15 - 252)	2 + 4
Pommes frites, frusna	180 - 200	30 - 452)	2 + 4

Livsmedel Temperatur (°C) Tid (min) Falsnivå
Tårtor, hembakade - förbakning, bul- 165 - 175 15 - 20 2 + 4 lar
Tårtor, hembakade - dekorering 165 - 175 30 - 40 2 + 4
Tårtor, frusna 175	25 - 352)	2 + 4

1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.

2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.

10.7 Över/Undervärme

Livsmedel Temperatur (°C) Tid (min) Falsnivå
Fisk, kokning 160 - 170	-1)	2 - 3
Fisk, stekning 180 - 200	-1)	2 - 3
Köttfärslimpa 175 - 200 45 - 60 2 - 3
Danska köttbullar 175 - 200 30 - 45 3 - 4
Leverpåté 180 - 200 50 - 60 2 - 3
Gratänger 180 - 200 50 - 60 2 - 3
Potatisgratäng	200	55 - 65 3 - 4
Lasagne, hemlagad	200	50 - 60 2 - 3
Lasagne, frusen	175 - 200	30 - 452)	3 - 4
Pastagratäng	180 - 200 30 - 40 2 - 3
Pizza, hembakad	220 - 230 15 - 25 2 - 3
Fryst pizza	220 - 230	15 - 252)	2 - 3
Pommes frites, frusna	225 - 250	20 - 302)	3 - 4
Tårtor, hembakade - förbakning, bul- lar	190 - 210 15 - 25 3 - 4
Tårtor, hembakade - dekorering 190 - 210 20 - 30 3 - 4
Tårtor, frusna 200 - 225	20 - 302)	3 - 4

1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.

2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.

10.8 Stekning

• Använd värmebeständiga ugnformar (se tillverkarens bruksanvisning).
• Du kan steka stora stekar direkt i den djupa långpannan (i förekommande fall) eller på gallret ovanför den djupa långpannan.
• Stek magert kött i stekgrytan med lock. Det gör att köttet blir saftigare.
• Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

• Vi rekommenderar att kött och fisk som steks i produkten väger minst 1 kg.

• För att förhindra att köttsaft som tränger ut bränner fast kan du tillsätta lite vätska i långpannan.

• Vänd steken vid behov (efter 1/2 - 2/3 av stektiden).
• Ös stora stekar samt fågel med deras egen saft flera gånger under stekningen. Därigenom blir resultatet bättre.
• Stäng av ugnen ca. 10 minuter före stektidens slut och utnyttja eftervärmen.

10.9 Steka i varmluft 🌅

Nötkött

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Engelsk rostbiff 1)	125 80 - 120 2 - 3
Rumpstek - bryning 200 totalt 10 2 - 3
Rumpstek - stekning 150 50 - 60 2 - 3
Engelsk rostbiff 160 90 - 120 1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Kalv

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Oxfilé1)	160 60 - 70 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Lägg/bog/sadel	160	80 - 100 2

Fläsk

Livsmedel Temperatur (°C) Tid (min/kg)		Falsnivå
Fläskstek 1)	175	60 - 70	2 - 3
Fläskkotlett 1)	175	60	2 - 3
Fläskkarré	160	90 - 120	2 - 3

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå

Skinka 150 60 - 100 1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Fågel

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Kyckling, i bitar 180 55 - 65 2 - 3
Anka 1)	150 55 - 65 2 - 3
Anka lågtemperaturtillagad 1)	130 totalt ca 5 timmar 2 - 3
Stekt kalkon, fylld 150 50 - 60 1 - 2
Kalkonbröst 175 70 - 80 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

10.10 Stekning med Över/Undervärme

Nötkött

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Engelsk rostbiff1)	125 80 - 120	2 - 3
Rumpstek - bryning	225 totalt 10	2 - 3
Rumpstek - stekning	160 50 - 60	2 - 3
Engelsk rostbiff	180 90 - 120	1 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Kalv

Livsmedel	Temperatur (°C)	Tid (min/kg)	Falsnivå
Oxfilé1)	180	60 - 70	2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Livsmedel	Temperatur (°C)	Tid (min/kg)	Falsnivå
Lägg/bog/revben	180	80 - 100	2

Fläsk

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Fläskstek 1)	200 60 - 70 3
Fläskkotlett 1)	200 60 3
Fläskkarré 180 90 - 120 2 - 3
Skinka 160 60 - 100 1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Fågel

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Kyckling, i bitar 200 55 - 65 2 - 3
Anka 1)	160 55 - 65 2 - 3
Anka lågtemperaturtillagad 1)	130 totalt ca 5 tim-mar	2 - 3
Stekt kalkon, fylld 160 50 - 60 1 - 2
Kalkonbröst 200 70 - 80 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

10.11 Bryning

Nötkött

Livsmedel Temperatur (°C)	Tid i minuter	per kg kött	Falsnivå
Rumpstek - bryning	200	totalt 10	2 - 3
Rumpstek - stekning	150	50 - 60 2 - 3
Engelsk rostbiff	160	90 - 120	1 - 2

Kalv

Livsmedel	Temperatur (°C)	Tid (min/kg) Falsnivå
Oxfilé1)	160 60 - 70	2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Livsmedel	Temperatur (°C)	Tid (min/kg) Falsnivå
Lägg/bog/revben	160 80 - 100	2

Fläsk

Livsmedel Temperatur (°C) Tid (min/kg) Falsnivå
Fläskstek 1)	180 60 - 70 2 - 3
Fläskkotlett 1)	175 60 2 - 3
Fläskkarré 160 90 - 120 2 - 3
Skinka 150 60 - 100 1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Fågel

Livsmedel Temperatur	(°C)	Tid (min/kg) Falsnivå
Kyckling 180 55 - 65 2 - 3
Anka 1)	150 55 - 65 2 - 3
Anka lågtemperaturtillagad 1)	lämpar sig inte totalt ca 5 tim-mar	2 - 3
Stekt kalkon, fylld 150 50 - 60 1 - 2
Kalkonbröst 175 70 - 80 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

10.12 Tabell matlagningstermometer

Nötkött

Livsmedel Matens innertemperatur (°C)		Falsnivå
Engelsk rostbiff	55 - 65	2 - 3
Rumpstek - bryning	55 - 65	2 - 3
Rumpstek - stekning	55 - 65	2 - 3
Engelsk rostbiff	75 - 80	1 - 2

Kalv

Livsmedel	Matens innertemperatur (°C)	Falsnivå
Oxfilé	65	2 - 3

Lamm

Livsmedel Matens innertemperatur (°C)	Falsnivå
Lägg/bog/sadel 90 2
Fläsk
Livsmedel Matens innertemperatur (°C)	Falsnivå
Fläskstek 80 2 - 3
Fläskkarré 75 - 80 2 - 3
Skinka 70 - 75 1 - 2
Fågel
Livsmedel Matens innertemperatur (°C)	Falsnivå
Kalkonbröst 75 - 80 2 - 3

10.13 Grillning i allmänhet

WARNING!

Grilla alltid med stängd ugnslucka.

• Grilla alltid med maximal temperaturinställning.
• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Placera alltid den djupa formen som ska fånga upp fettet på den första ugnsnivån.
• Grilla endast tunna bitar av kött eller fisk.

- Förvärm alltid en tom ugn med grillfunktionerna i 5 minuter.

Grillområdet är inställt i mitten av nivån.

10.14 Grillning

Livsmedel Temperatur		(°C)	Tid (min) Falsnivå
			1:a sidan	2:a sidan
Fläskkotletter		250	7 - 9	4 - 6	3 - 4
Lammkotletter 250	7 - 10	5 - 6	3 - 4
Kyckling, i bitar		250	20 - 25	15 - 20	3 - 4
Korv		250	3 - 5	2 - 4	3 - 4
Revben, förtillagade i 20 min.		250	15 - 20	15 - 20	3 - 4
Fisk, skivor av torsk eller lax		250	10 - 15	5 - 10	3 - 4
Rostat bröd		250	2 - 3	1 - 2	3 - 4

10.15 Torkning

Täck ugnshyllorna med bakplåtspapper.

För bästa resultat: stäng av produkten när halva tiden tiden har gått. Öppna

produktens lucka och låt produkten svalna. Fortsätt sedan torkprocessen.

Grönsaker

Livsmedel Temperatur (°C) Tid (t)	Falsnivå
	1 position	2 position-er
Bönor 60 - 70 6 - 8 3 2 / 4
Pepparfrukter 60 - 70 5 - 6 3 2 / 4
Soppgrönsaker 60 - 70 5 - 6 3 2 / 4
Svamp 50 - 60 6 - 8 3 2 / 4
Örter 40 - 50 2 - 3 3 2 / 4

Frukt

Livsmedel Temperatur (°C) Tid (t)			Falsnivå
			1 position	2 position-er
Plommon 60 - 70 8 - 10 3 2 / 4
Aprikoser 60 - 70 8 - 10 3 2 / 4
Äppelskivor	60 - 70 6 - 8	3 2 / 4
Päron	60 - 70 6 - 9	3 2 / 4

10.16 Upptining

• Ta bort förpackningen från maten. Lägg maten på en tallrik.
- Täck inte över den med en skål eller tallrik. Det kan förlänga upptiningstiden.

- Använd ugnens första hyllnivå. Den längst ner.

Livsmedel	Mängd	Upptining-stid (min)	Efteruppti-ningstid (min)	Kommentar
Kyckling	1 kg	100 - 140	20 - 30	Lägg kycklingen på ett upp-och nervänt tefat på en stor tallrik. Vänd efter halva tiden.
Kött	1 kg	100 - 140	20 - 30	Vänd efter halva tiden.
Kött	500 g	90 - 120	20 - 30	Vänd efter halva tiden.

Livsmedel Mängd Upptining-stid (min)	Efteruppti-ningstid(min)	Kommentar
Forell 150 g 25 - 35 10 - 15 -
Jordgubbar 300 g 30 - 40 10 - 20 -
Smör 250 g 30 - 40 10 - 15 -
Grädde 2 x 200 g 80 - 100 10 - 15 Vispa grädden medan den for-tfarande är något frusen.
Mjuk kaka 1,4 kg 60 60 -

11. UGN – UNDERHÅLL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

11.1 Anmärkningar om rengöring

• Torka av framsidan med en mjuk trasa och varmt vatten och diskmedel.
• Använd ett rengöringsmedel avsett för rengöring av metallytor.
• Rengör produkten efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.
• Ta bort envis smuts med speciell ugsrengöring.
• Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk duk med varmt vatten och ett rengöringsmedel.
• Använd inte starka medel, föremål med skarpa kanter eller diskmaskin vid rengöring om du har tillbehör i Super Clean. Det kan skada ytan.

11.2 Produkter i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en blöt svamp. Torka med en mjuk trasa. Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

Rengör inte den katalytiska ytan med ugnssprej, frätande rengöringsmedel, såpa eller andra rengöringsmedel. Den katalytiska ytan kan skadas då.

Fläckar eller missfärgning av den katalytiska ytan påverkar inte de katalytiska egenskaperna.

WARNING!

Håll barn borta när du rengör ugnen vid höga temperaturer. Ugnsytan blir mycket varm och det finns risk att man bränner sig.

FÖRSIKTIGHET!

Tänd alltid ugnslampan vid katalytisk rengöring (i förekommande fall).

Ta ut alla tillbehör ur ugnen innan den katalytiska rengöringen aktiveras.

Väggarna har en katalytisk beläggning och är självrengörande. De absorberar fett som samlas på väggarna när ugnen är igång.

För att stödja denna självrengöringsprocedur ska den tomma ugnen värmas upp regelbundet.

1. Rengör ugnens botten med varmt vatten och diskmedel, och torka den sedan.
2. Ställ in funktionen ____.
3. Ställ in ugnstemperaturen på 250 °C och låt ugnen vara på i en timme.
4. När ugnen har svalnat, rengör den med en mjuk, fuktig svamp.

11.4 Borttagning av ugnsstegarna

Ta ut ugnsstegarna när ugnen ska rengöras.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt i ugnsstegarna i omvänd ordning.

FÖRSIKTIGHET!

Se till att den längre fixeringsdelen är framtill. De två fixeringsdelarnas ändar måste peka bakåt. Felaktig installation kan skada emaljen.

11.5 Ta bort ugnsluckan

Ta bort luckan för att göra rengöringen enklare.

1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett klickande ljud.
3. Stäng luckan tills glidstycket spärrar den.
4. Ta bort dörren. Luckan tas bort genom att du drar den utåt först på ena sidan och sedan på andra sidan.

Sätt tillbaka ugnsluckan i omvänd ordning när rengöringen är klar. Du ska höra ett klickljud när du sätter tillbaka luckan. Använd en tång om det behövs.

11.6 Ta bort och rengöra luckglasen

Glaset i luckan på din produkt kan skilja sig från den typ och form du ser på bilderna. Antalet glas kan skilja sig.

1. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

1. Dra lucklisten framåt för att ta bort den.

2. Håll luckglasen i överkanten ett i taget och dra dem uppåt och ut ur skenorna.

1. Rengör ugnsluckans glaspaneler. Sätt tillbaka glasen genom att följa stegen i omvänd ordning.

11.7 Byte av lampan

Lägg en tygbit på botten av produktens innandöme. Detta förhindrar skador på lampglaset och ugsutrymmet.

WARNING!

Risk för elstötar! Koppla från säkringen innan du byter lampan.

Lampan och lampglaset kan vara varma.

1. Avaktivera produkten.
2. Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Baklampan

Lampglaset hittar du längst bak i utrymmet.

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ugnslampan mot en passande 300 °C värmeresistent ugnslampa. Använd samma typ av lampa.
4. Sätt tillbaka lampglaset.

Sidolampan

Lampglaset hittar du på vänster sida i ugnen.

1. Ta ut den vänstra ugnsstegen för att komma åt lampan.
2. Använd ett smalt och trubbigt föremål (t.ex. en tesked) för att avlägsna lampglaset.

1. Rengör lampglaset.
2. Byt ut lampan mot en passande lampa som tål upp till 300 °C.
3. Sätt tillbaka lampglaset.
4. Sätt i vänster ugnststege.

11.8 Ta bort förvaringslädan

WARNING!

Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand föreligger

För rengöring kan förvaringslådan under ugnen tas bort.

1. Dra ut förvaringslådan så långt det går.
2. Lyft förvaringslådan en aning så att den kan lyftas snett uppåt ur styrtapparna.

För att sätta tillbaka luckan utför du stegen i omvänd ordning.

12. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

12.1 Om produkten inte fungerar...

Problem Möjlig orsak Lösning
Du kan inte aktivera produkt-en.	Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att produkten är korrekt ansluten till strömför-sörjningen.
Du kan inte aktivera produkt-en.	En säkring har utlösts. Kontrollera om säkringen ärorsaken till felet. Om säkrin-gen går gång på gång, tala med en kvalificerad elektrik-er.
Restvärmeindikering går inte att tända.	Zonen är inte varm eftersom den bara har varit påslagen en kort stund.	Kontakta en auktoriserad serviceverkstad om kokzo-nen varit på tillräckligt länge för att vara varm.
Det går inte att aktivera den yttre värmezonen.	Aktivera den inre värmezo- nen först.
Ugnen värms inte upp. Ugnen är avstängd. Sätt på ugnen.
Ugnen värms inte upp. Klockan är inte ställd. Ställ klockan.
Ugnen värms inte upp. Nödvändiga inställningar är inte gjorda.		Kontrollera att rätt inställnin-gar gjorts.
Belysningen fungerar inte. Lampan är trasig. Byt lampa.
Displayen visar "12.00". Det har varit strömavbrott. Ställ klockan.
Displayen visar F11. Kontakten till matlagning-stermometern är inte rätt isatt i uttaget.		Sätt in matlagningstermo-meterns kontakt så långt in i uttaget det går.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ugnen.	Låt inte maträtter stå i ugnen längre än 15 - 20 minuter efter att tillagningen är klar.

12.2 Tekniska data

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på

den yttre kanten av produktens innanmäte. Avlägsna inte märkskylten från produktutrymmet.

Vi rekommenderar att du antecknar den här:

Modell (Mod.) ....

PNC (produktnummer) ....

Serienummer (S.N.) ....

13. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

13.1 Tekniska data

Mått

Höjd 850 - 939 mm

Bredd 596 mm

Djup 600 mm

Ugnsvolym 74 l

13.2 Intryckbar sats

Om du flyttar spissockeln måste du också byta ut lådans intryckbara fäste. Du kan köpa en intryckbar sats hos din återförsäljare som extra tillbehör.

Produktnumret (PNC = Product Number Code) för det här tillbehöret är 941030815.

13.3 Tippskydd

FÖRSIKTIGHET!

Montera tippskyddet för att hindra att produkten välter vid felaktig belastning. Tippskyddet fungerar endast när produkten står på rätt plats.

Din produkt har symbolerna som visas på bilderna (i förekommande fall) för att påminna dig om att montera tippskyddet.

Kontrollera att du placerar tippskyddet på rätt höjd.

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

14. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
