BRUKSANVISNING QSI6148K Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de blir varma.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Använd endast den matlagningstermometer som rekommenderas för den här ugnen.
• Var försiktig när du rör vid förvaringslådan. Den kan bli mycket het.

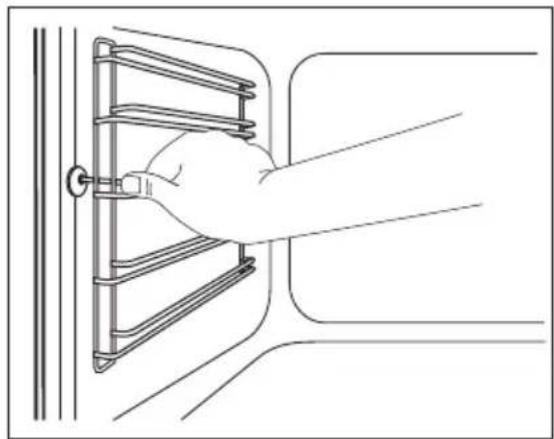

• För att ta bort ugnstegarna drar du först ut den främre delen av ugnstegen och sedan den bakre delen fort från sidoväggarna. Sätt i ugnstegarna i omvänd ordning.
• Om ytan är sprucken, stäng av hushållsapparaten för att undvika risken för elektriska stötar.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.

2. ⚠️ SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING

Endast en behörig person får in- stallera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.

• Följ de installationsinstruktioner som följer med produkten.

• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.

• Dra aldrig produkten i handtaget.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåpeller bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Placera inte produkten på en sockel.

- Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

WARNING

Se till att montera ett stabiliseringsmedel för att förhindra att produkten tippar. Se kapitlet Montering.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten mästejord
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Låt inte nätkablar komma i kontakt med produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla

poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.2 Använd

WARNING

Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.

- Produkten blir varm inuti när den är igång. Vidrör inte värmeelementen som finns i produkten. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.

- Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.

- Använd inte produkten med våta händer eller när den är i kontakt med vatten.

- Tyng inte ner luckan när den är öppen.

- Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

- Produktens lucka ska alltid vara stängd när produkten är igång.

- Lägg inte bestick eller kastrullock på kokzonerna. De blir heta.

- Stäng av kokzonen efter användning.

- Använd inte produkten som arbets- eller avlastningsyta.

- Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.

- Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.

WARNING

Det finns risk för eldsvåda eller explosion.

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla ma- trester, kan orsaka brand vi lägre tem- peratur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.
• Försök inte släcka eld med vatten. Koppla från produkten och täck över flamman med ett lock eller en brandfilt.

WARNING

Risk för skador på produkten föreligger.

- För att förhindra skada eller missfärgning på emaljen:

– Sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
– Lägg inte aluminiumfolie direkt på produktens botten.
– ställ inte hett vatten direkt i den heta produkten.
– låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
– var försiktig när du tar bort eller monterar tillbehör.

• Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.
• Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.
• Placera inga heta kokkärl på kontrollpanelen.

• Låt inte kokkärl torrkoka.

• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

2.3 Skötsel och rengöring

WARNING

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.

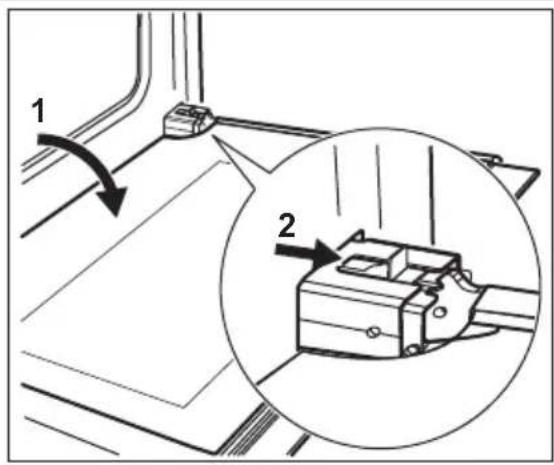

- Var försiktig när du tar bort luckan. Luckan är tung!

- Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

- Kvarblivet fett eller mat i produkten kan orsaka brand.

- Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

- Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

- Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

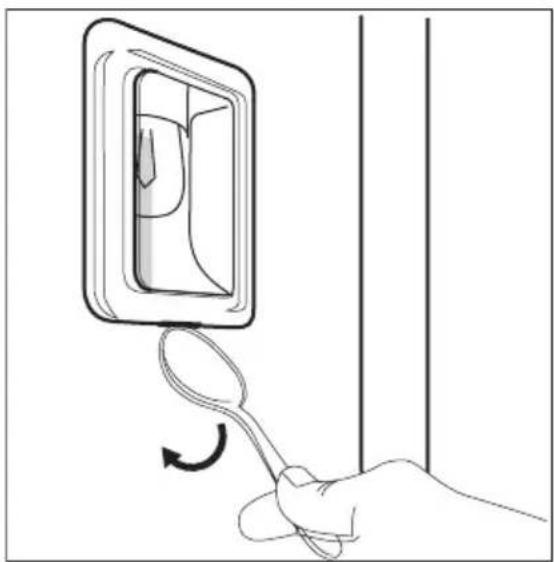

2.4 Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

WARNING

Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.

• Använd bara lampor med samma specifikationer.

• Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

2.5 Avfallshantering

WARNING

Risk för kvävning eller skador.

3. PRODUKTBESKRIVNING

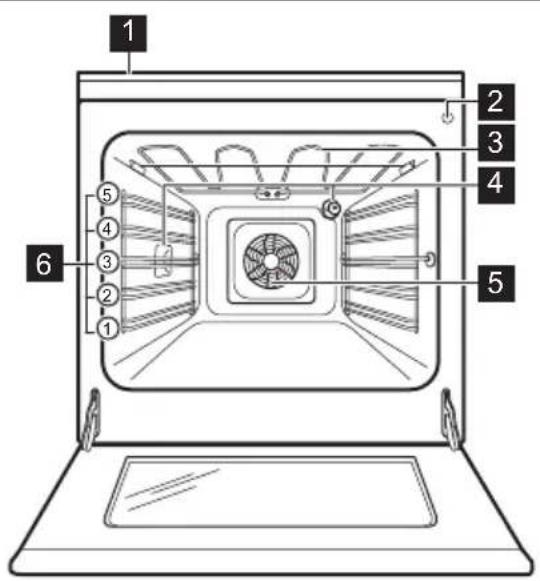

3.1 Allmän översikt

1 2 3 4 5 6 ① ② ③ ④ ⑤

1 Häll
2 Uttag för matlagningstermometer
3 Grillning
4 Ugnslampa
5 Fläkt- och värmeelement
6 Ugnsnivåer

3.2 Kontrollpanelen

12 5

1 Vred för hällen
2 Vred för ugnsfunktionerna
3 Temperatur-/tidsdisplay
4 Temperaturvred
5 Temperaturindikator

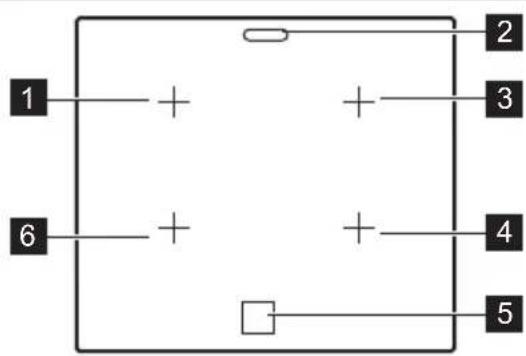

3.3 Beskrivning av hällen

1 + 6 + + + + 2 3 4 5

1 Induktionskokzon 2300 W, med effektfunktion 3200 W
2 Ångutlopp
3 Induktionskokzon 2300 W, med effektfunktion 3200 W
4 Induktionskokzon 2300 W, med effektfunktion 3200 W
5 Kontrollpanel
6 Induktionskokzon 2300 W, med effektfunktion 3200 W

3.4 Tillbehör

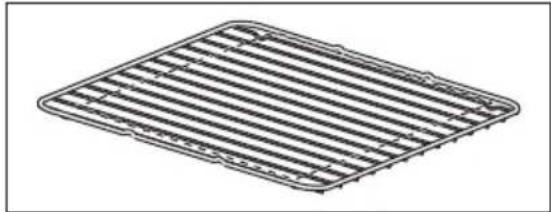

• Galler

För kokkärl, kakformar, stekar.

- Platt bakplåt

För kakor och småkakor.

• Super Clean långpanna

För bakning och stekning eller som fettuppsamlingsfat.

- Proffsplåt

För småfranska, kringlor och småkakor.

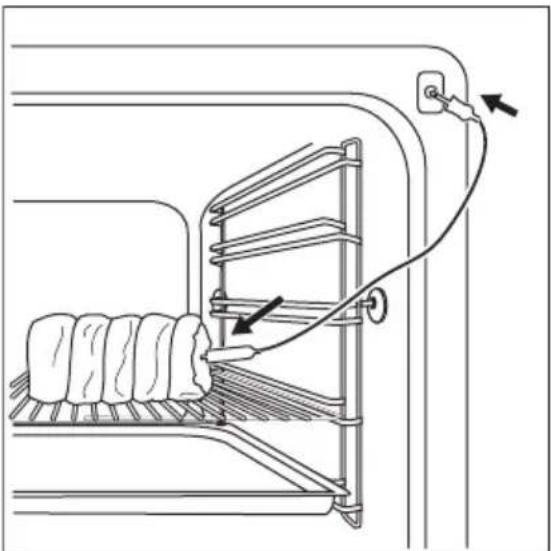

• Matlagningstermometer

För att mäta hur väl maten är tillagad.

- Förvaringslåda

Förvaringslådan finns under ugsutrymmet.

Tryck på lådan för att öppna den. Lådan kommer ut.

4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

WARNING

Se säkerhetskapitlena.

4.1 Första rengöring

• Ta bort alla delar från produkten.
- Rengör ugnen innan du använder den första gången

Se kapitlet "Underhåll och ren-göring".

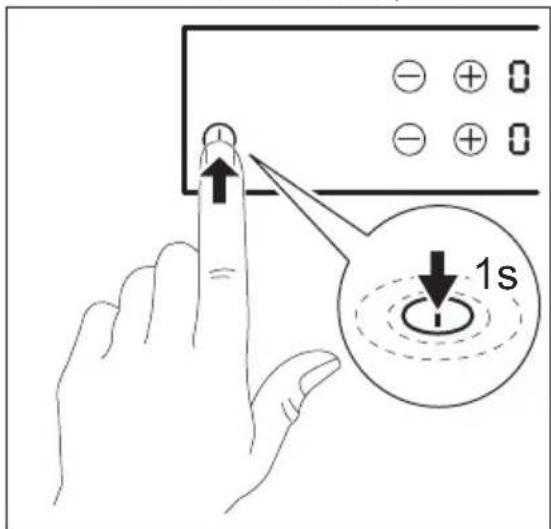

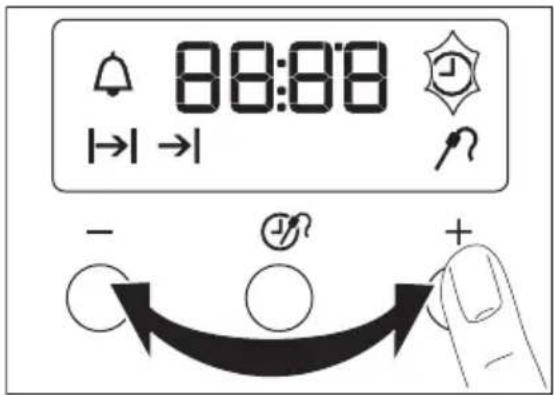

4.2 Touch-kontroll

Tryck på och håll in sensorn på kontrollpanelen i minst en sekund för att använda produkten.

Du måste ställa in tiden innan du använder ugnen.

När du kopplar in apparaten i eluttaget eller efter ett strömavbrott, så kommer indikatorn för Klocka att blinka.

88:08 +→| →| - ⭕ +

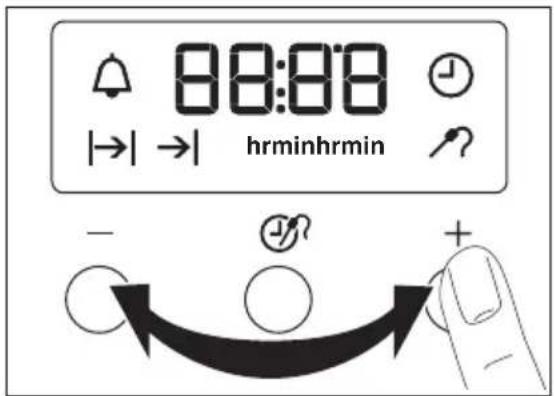

Tryck på + eller --knappen för att ställa den korrekta tiden.

Efter ungefär 5 sekunder så slutar indikatorn blinka och och displayen visar tiden du ställt in.

För att ändra tiden, tryck om och om igen tills indikatorn för Klocka blinkar. Du måste inte ställa in Koktid → eller Stopptid → -funktionen samtidigt.

4.4 Förvärm

1. Ställ in funktion och maxtemperatur.
2. Låt hushållsapparaten köras utan mat i ungefär 1 timme.
3. Ställ in funktion och maxtemperatur.
4. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.
5. Ställ in funktion och maxtemperatur.
6. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.

Detta görs för att bränna upp resterna i hushållsapparaten. Delarna kan bli varmare än vanligt. När du förvärmer hushållsapparaten för första gången kan den avge lukt och rök. Detta är normalt. Kontrollera att luftflödet är tillräckligt.

4.5 Barnlås

Barnlåset är som standard aktiverat.

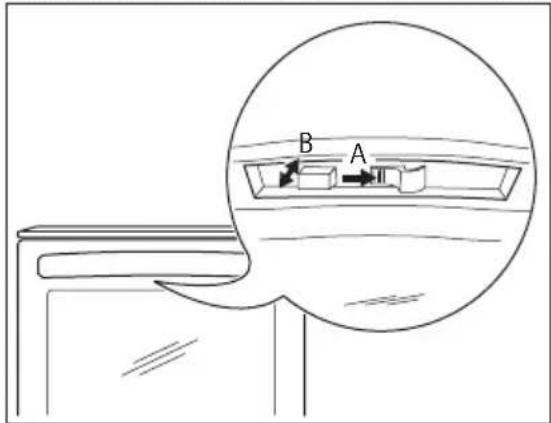

Öppna och stänga luckan

För att öppna luckan förs låsknappen (A) åt höger.

Stäng luckan utan att trycka in lucklåset.

B A

Avaktivera barnläset

1. Flytta och håll inne låsknappen (A) åt höger
2. Tryck och håll inne knappen (B)
3. Släpp läsknappen (A)
4. Släpp knappen (B)

Aktivera barnläset

1. Flytta och håll inne läsknappen (A) åt höger
2. Tryck och håll inne knappen (B)
3. Släpp knappen (B)
4. Släpp läsknappen (A)

Avstängning av produkten avaktiverar inte det mekaniska barnlåset.

5. HÄLL – DAGLIG ANVÄNDNING

WARNING

Se säkerhetskapitlena.

5.1 Beskrivning av kontrollpanelen

1 88. - + 2 3 4 POWER 8. P. POWER POWER P. STOP GO 8. POWER 7 6 5

Använd touch-kontrollerna för att manövrera produkten. Indikeringarna och displayen visar vilka funktioner som är aktiverade.

Touch-kontroll Funktion
1	Timerdisplay För att visa tiden i minuter.
2		För att ställa in kokzonen.
3	+ / —	För att öka eller minska tiden.
4		För att låsa/låsa upp kontrollpanelen.
5		För att aktivera effektfunktionen.
6	STOP + GO	För att aktivera och inaktivera STOP +GO-funktionen.
7	Värmelägesdisplay För att visa det inställda värmeläget.

5.2 Visningar av värmelägen

Display Beskrivning
0	Kokzonen är avstängd
1 - 9	Kokzonen är på
u	Varmhållning
A	Automax är aktiverat
P	Effektfunktion
E + siffra	Ett fel har uppstått
≡ / ∅ □	OptiHeat Control (3-stegs restvärmeindikering): tillagar fortfarande / varmhållning / restvärme
L	Funktionslåset/barnlåset är aktiverat
F	Olämpligt eller för litet kokkärl eller inget kokkärl på kokzonen

Display Beskrivning

Automatisk avstängning är aktiverad

5.3 Värmeläge

Vrid vredet medurs för att aktivera en kokzon eller öka värmeläget. Displayen visar värmeläget.

Vrid vredet moturs för att minska värmeläget. Vrid vredet till läge Ⓞ för att avaktivera.

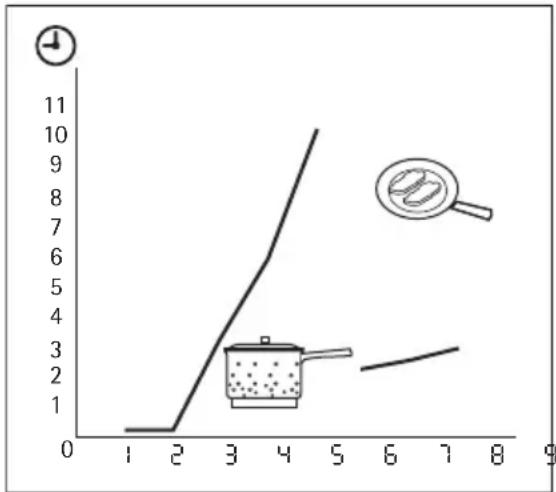

5.4 Automax

Med den automatiska uppvärmningsfunktionen kan du få önskat värmeläge på kort tid. Den ställer in det högsta värmeläget under en viss tid (se diagrammet) och sänker sedan värmen till valt läge.

Att starta den automatiska uppvärmningen:

1. Vrid kokzonsvredet till A-läget. Ⓗ tänds på displayen.
2. Ställ genast in önskat värmeläge.
3. Stäng av funktionen genom att vrida vredet till "av"-läget.

5.5 Sätta på och stänga av effektfunktionen

Effektfunktionen gör mer effekt tillgänglig för induktionskokzonerna. Effektfunktionen är aktiverad i högst 10 minuter. Efter detta kopplar induktionskokzonen automatiskt tillbaka till värmeläge 9. För att sätta på, välj värmeläge med vreden, tryck sedan på 📋, 📊 hands. För att stänga av funktionen ändrar du värmeläget.

5.6 Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se illustrationen). Effektfunktionen ökar effekten till den högsta nivån för en kokzon i paret och minskar effektnivån för den andra kokzonen. Displayen för den reducerade kokzonen ändras mellan två nivåer.

5.7 Användning av timern

Använd timern för att ställa in hur länge kokzonen skall vara i drift vid ett tillagningstillfälle.

Ställ in timern efter valet av kokzon. Du kan ställa in värmeläget innan eller efter du har ställt in timern.

• Val av kokzon: Tryck flera gånger på ⏻ tills indikatorn för önskad kokzon tänds.
• Starta eller ändra timern: Tryck på + eller för timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen blinkar saktare räknas tiden ned.
• Stoppa timern: Välj kokzon med och tryck på för att stänga av timern. Den återstående tiden räknas ned till 00 . Kokzonens indikator slocknar.
• Kontroll av återstående tid: Välj kokzonen med ⏻ . Kokzonens indikator blinkar fortare. Displayen visar den återstående tiden.

När tiden löper ut avges en ljudsignal och 00 blinkar. Kokzonen stängs av.

- Stänga av ljudsignalen: Tryck på ⏻. Timern kan användas som äggklocka när kokzoner inte används. Tryck på ⏻. Tryck på + eller —för timern för att stäl- la in tiden. När tiden löper ut avges en ljudsignal och 00 blinkar.

Funktionen STOP ställer in alla påslagna kokzoner på ett varmhållningsläge.

• Tryck på STOP + GO för att aktivera denna funktion. Symbolen Ⓤ tänds.
• Tryck på för att stänga av funktionen. Det tidigare inställda värmeläget tänds.
  STOP + GO STÖP + GO stänger inte av timerfunktionen. läser hela kontrollpanelen.

5.9 Låsa / låsa upp kontrollpanelen

Du kan låsa kontrollpanelen. Funktionen förhindrar oavsiktliga ändringar av vämeläget.

För att aktivera denna funktion, tryck på . Symbolen Lvisas i 4 sekunder.

Timern stängs inte av. För att stoppa denna funktion, tryck på . Det tidigare inställda värmeläget tänds.

När du stänger av produkten stängs också denna funktion av.

5.10 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera Barnlåset

1. Se till att produkten är inaktiverad. Det får inte visas några symboler på kontrollpanelen, förutom ☐ / ☑.

2. Tryck på 4 sekunder. Symbolen blinkar på kontrollpanelen.

3. Tryck på STOP medan symbolen blinkar.
4. I displayen visas symbolen 4 sekunder. Barnlåset är aktiverat.

Barnlåset avaktiveras genom att stegen ovan görs igen. I displayen visas symbolen 0 i 4 sekunder. Barnlåset är inaktiverat.

Inaktivera Barnlåset för en enstaka tillagning

1. Aktivera och avaktivera den kokzon som behövs.
2. När displayen visar Ltrycker du på tills displayen visar
3. Ställ in ett värmeläge för kokzonen på mindre än 4 sekunder.
4. När du inaktiverar hällen aktiveras Barnlåset.

5.11 OptiHeat Control (3 stegs restvärmeindikering)

WARNING

Risk för brännskador på grund av restvärme!

OptiHeat Control visar nivån på restvärmen. Induktionskokzonerna skapar den värme som behövs för tillagningen direkt

i kokkärlets botten. Glaskeramiken värms upp något av kokkärlets restvärme.

5.12 Automatisk avstängning

Hällen stängs av automatiskt om:

• Alla kokzoner är avaktiverade 📄.
• Du spiller något eller sätter något på hällens kontrollpanel längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• Hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hållen igen måste kokzonen kallna.
• Du använder ett olämpligt kokkärl. Displayen visar symbolen F och kokzonen stängs av automatiskt efter 2 minuter.
• Du inaktiverar inte en kokzon eller ändrar värmeläget. Efter en stund (se tabellen) visar displayen symbolen och hällen stängs av.

Värmeläge Avstängningstid
u f 2	6,0 timmar
3 - 4	5,0 timmar
5	4,0 timmar
6 - 9	1,5 timmar

6. HÄLL – RÅD OCH TIPS

WARNING

Se säkerhetsavsnitten.

6.1 Kokkärl för induktionskokzoner

Vid matlagning med induktion genereras värme nästan omedelbart i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlsmaterial

- Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).

- Fel: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• Vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• Du kan sätta en magnet i kokkärlets botten.

Kokkärlets botten skall vara så tjock och plan som möjligt.

Ställ kokkärlet på korset som är markerat på kokhällen. Täck korset helt. Den magnetiska delen av kokkärlets botten ska vara minst 125 mm. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Du kan använda ett stort kokkärl på två kokzoner samtidigt.

6.2 Ljud under användning

Om du hör

• knackande ljud: Är kokkärlet tillverkat av olika material ("sandwichkonstruktion").

• vinande ljud: Använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• surrande ljud: Använder du höga effektnivåer.

• klickande ljud: Beror detta på elektriska omkopplingar.
• Visslande, surrande ljud: Beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att något är fel.

6.3 Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen in- nan du sätter på den.

6.4 Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Vär- Använd för: Tid Tipsmeläge
1	Håll maten som du tillagat varm efter behov		Lägg ett lock på ett kokkärl
1-2 Hollandaisesås, smältning av:smör, choklad, gelatin		5-25 min	Rör om då och då
1-2 Stanning: fluffiga omeletter,äggstanning		10-40 min	Tillaga med lock
2-3 Småkoka ris och mjölkrätter,värma färdiglagade rätter		25-50 min	Minst dubbelt så mycketvätska som ris, rör om mjölk-baserade rätter under tillag-ningen
3-4 Ångkoka grönsaker, fisk, kött 20-45		min	Tillsätt några matskedarvätska
4-5 Ångkoka potatis 20-60		min	Använd max. 1⁄4 liter vatten till 750 g potatis
4-5 Tillaga större mängder mat,stuvningar och soppor		60-150 min	Upp till 3 l vätska plus ingre-dienser
6-7 Lätt stekning: schnitzel, cordonbleu, kotletter, kroketter, korv,lever, redning, ägg, pannkakor,munkar		efter behov	Vänd efter halva tiden
7-8 Kraftig stekning, potatiskroket-ter, biff		5-15 min	Vänd efter halva tiden
9 Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek),fritera pommes frites

Effektfunktionen är bäst för att värma upp stora mängder vatten.

7. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING

Se säkerhetskapitlena.

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om

du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

- Avlägsna när produkten är till-räckligt sval:kalkavlagringsringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.

2. Torka sedan produkten torr med en ren duk.

8. UGN – DAGLIG ANVÄNDNING

WARNING

Se säkerhetskapitlena.

8.1 Aktivera och avaktivera produkten

1. Ställ vredet för ugnsfunktioner på ugnsfunktionen.

2. Ställ in temperaturvredet på en temperatur.

Temperaturindikatorn tänds medan temperaturen i produkten ökar.

1. Om du vill avaktivera produkten vri- der du vredet för ugnsfunktioner och temperaturvredet till läget Av.

8.2 Ugnsfunktioner

Ugnsfunktion Tillämpning
0	Av-läge Produkten är avstängd.
	Varmluft	För ugnsbakning på max två nivåer samtidigt. Ställ in ugnstemperaturen 20-40 °C lägre än vid över-/undervärme.
	Över/Undervärme	För bakning och stekning på en ugnsnivå.
	Pizza/paj	För ugnsbakning på en nivå av rätter som kräver en mer intensiv bryning och som ska ha knaprig botten. Ställ in ugnstemperaturen 20-40 °C lägre än vid över-/undervärme.
	Varmluftsgrilling	För stekning av större stycken kött eller fågel på en nivå. För att bryna.
	Max Grill	För grillning av tunna livsmedel i stora mängder. För att rosta bröd.
	Torkning För att torka livsmedel.
	Upptining För att tina frysta livsmedel.
	Ugnslampa För att lysa upp insidan av ugnen.
	Funktionslås För att låsa ugnsfunktioner

8.3 Funktionslås

Funktionslåset är inbyggt i kontrollvreden för ugnsfunktionerna.

Funktionslåset avaktiverar inte strömförsörjningen till spisen.

Lås ugnen:

Vrid kontrollvredet till symbolen Vredet hoppar ut cirka 2 mm.

Lås upp ugnen:

Tryck på vredet och vrid det till önskat läge.

8.4 Kylfläkt

När produkten är på, slås fläkten på automatiskt för att hålla produktens ytor svala. Om du stänger av produkten stannar kylfläkten.

8.5 Automatisk ugnsavstängning

Apparaten stänger av sig själv efter en stund:

• om du inte stänger av apparaten.
• om du inte ändrar ugnstemperaturen.

Ugnstemperatur Avstängningstid

30 - 120 °C 12.5 timme

120 - 200 °C 8.5 timme

200 - 250 °C 5.5 timme

250 - max. °C 3.0 timme

stäng av apparaten helt för att använda apparaten efter att den stängts av automatiskt.

Om du sätter klockfunktionen Koktid eller Stopptid (om det går) så kommer den automatiska avstängningen inte fungera.

8.6 Matlagningstermometer

Matlagningstermometern mäter inner-temperaturen när köttbitar tillagas.

Två temperaturer måste ställas in:

• Ugnstemperaturen. Se tabellen för stekning.
• Innertemperaturen. Se tabellen för matlagningstemperaturen.

Använd endast matlagningster- mometern som medföljer pro- dukten eller originalreservdelar.

1. Sätt in matlagningstermometerns spets (med symbolen ⓝ på skaftet) i mitten av köttet.

1. Sätt in matlagningstermometerns kontakt i uttaget framtill på produkten. Matlagningstermometerns symbol 📞 blinkar på displayen.
2. Tryck på knapparna + eller - för att ställa in önskad innertemperatur. Du kan ställa in temperaturen mellan 30 och 99 °C.

8.7 Sätta in ugnstillbehör

1. Välj ugnsfunktion och ugnstemperatur.
2. Kontrollera att matlagningstermometern sitter kvar i köttet och i matlagningstermometerns uttag under tillagningen.
3. En ljudsignal hörs när köttet uppnätt den inställda innertemperaturen. Tryck på valfri knapp för att stänga av signalen.
4. Avaktivera produkten.
5. Ta bort matlagningstermometerns kontakt ur uttaget. Ta ut köttet ur produkten.

WARNING

Var försiktig när du tar bort matlagningstermometerns spets och kontakt. Det finns risk för att du bränner dig.

Om köttet inte tillagas som du önskar, utför ovanstående på nytt och ställ in en högre innertemperatur.

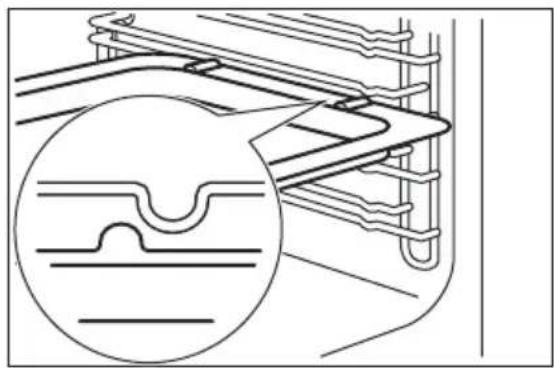

Grill- / stekpannan och ugnsgallret har sidokanter. Dessa kanter och formen av styrskenorna är en specialanordning för att förhindra att kokkärlen glider.

Sätta in ugnsgallret och långpannan tillsammans

Sätt gallret på långpannan. Skjut in den djupa formen mellan styrskenorna på en av ugnens nivåer.

9. UGN - KLOCKFUNKTIONER

9.1 Temperatur-/tidsdisplay

	Val/Klocka För att ställa in, ändra eller kontrollera tiden.
	Signalur För att ställa in en tid för nedräkning.När tiden löper ut avges en ljudsignal.Denna funktion kan även användas när ugnen inte används.
→	Koktid Används för att ställa in hur länge ugnen ska vara på.
→	Stopptid För att ställa in stopptid för en ugnsfunktion.

Koktid I→ch Stopptid kan användas samtidigt om ugnen automatiskt ska slås på eller stängas av vid en senare tidpunkt. I det här fallet ställer du först in Koktid I→ och sedan Stopptid →I.

9.2 Ställa in klockfunktioner

1. För Koktid och stopptid, Ställ in en funktion och temperatur. Detta är inte nödvändigt för signaluret
2. Tryck på Välj-knappen om och om igen tills indikatorn för de nödvändiga klockfunktionerna blinkar.

1. Tryck på + eller --knappen för att ställa den korrekta tiden.

Displayen visar indikatorn för den klockfunktion du valt. När du tiden du ställt är slut, så blinkar indikatorn och en ljudsignal ljuder i 2 minuter.

Med Koktid och Stopptid → funktionerna så stänger apparaten av sig automatiskt.

1. Tryck på en knapp för att stänga av signalen.
2. Vrid på vredet för ugnsfunktionerna och vredet för temperaturen till avpositionen.

9.3 Avbryta klockfunktionerma

1. Tryck flera gånger på knappen tills lampan för önskad funktion blinkar.

2. Tryck och håll knappen - intryckt. Klockfunktionen släcks inom några sekunder.

10. UGN – RÅD OCH TIPS

WARNING

Se säkerhetsavsnitten.

Temperaturerna och gräddnings- tiderna i tabellerna är endast rik- tvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

FÖRSIKTIGHET

Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka permanenta fläckar på emaljen.

10.1 Bakning 二 🎨 (Y)

Allmänna anvisningar

- Din nya ugn kan ha andra bak-/steke-genskaper än din gamla. Anpassa dina vanliga inställningar (temperatur, kok-tider) och placering av plåtar och gal-ler till värdena i tabellerna.

- Med längre bakningstider kan ugnen stängas av ca 10 minuter innan bak-

ningstiden är slut, för att använda restvärmen.

När du använder frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

Användning av baktabellerna

• Vi rekommenderar att använda den lägre temperaturen den första gången.
• Om du inte kan hitta inställningarna för ett speciellt recept, leta efter ett recept som är nästan likadant.
• Bakningstiden kan förlängas med 10–15 minuter, om du bakar kakor på mer än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.

Tips för bakning

Bakresultat Möjlig orsak Lösning
Kakan är inte till-räckligt gräddad på undersidan	Fel ugnsnivå Ställ plåten på en lägre nivå
Kakan faller ihop (blir degig, klumpig, vattenränder)	För hög ugnstemperatur	Sänk temperaturen
Kakan faller ihop (blir degig, klumpig, vattenränder)	För kort gräddningstid	Förläng gräddningstidenÖka inte temperaturen för att minska gräddningstiden
Kakan faller ihop (blir degig, klumpig, vattenränder)	För mycket vätska i de-gen	Använd mindre vätska. Kontrolle-ra mixningstiden. Speciellt om du använder en matberedare
Kakan är för torr	För låg ugnstemperatur	Ställ in en högre temperatur
Kakan är för torr	För lång gräddningstid	Ställ in en kortare gräddningstid
Kakan blir inte jämnt gräddad	För hög temperatur och för kort gräddningstid	Minska temperaturen och förläng gräddningstiden
Kakan blir inte jämnt gräddad	Degen inte jämnt fördelad	Fördela degen jämnt på plåten
Kakan gräddas inte med den in-ställda tiden	För låg temperatur Höj temperaturen något

10.2 Baka i varmluft

Typ av bakverk	Nivå	Temperatur °C	Tid i minuter
Småfranska 2+4 175-185 15-20
Grahamsbullar 2+4 165-180 20-30
Småt gærbrød med fyld	2+4 170-180 15-20
Formbröd 1+4 170-190 30-40
Salta kringlor 2+4 160-170 15-20
Vetebröd / Limpor	2+4 170-180 35-45
Fullkornsbröd 2+4 160-170 35-45
Rågbröd, blandning	2+4 250 varmhällning
- bakning 2+4 160-170 60-70
Baguetter	2+4 180-200 20-30
Bradepandekage	3	150-160	50-60
Fruktkakor	3	140-150	70-80
Muffins	2+4 160-170 15-25
Rulltarta	3	190-210	6-15
Bullar	2+4	185-195	8-15
Längder/ Kransar	2+4	170-180	25-35
Pepparkakor	2+4 160-170	8-15
Formkage 2+4 150-160 30-40
Sockerkakor/Madeirakakor	2	150-160 50-60
Maränger	2+4	100	90-120
Marängbottnar	2+4	100	90-120
- värmning	2+4	med ugnen avstängd	25
Kex/skorpor	2+4 150-160 10-20
Petit-choux 2+4 155-165 30-40
Frukttårtor, mör-degskakor	2+4 150-160		förbakning, bott-nar 10-15
Frukttårtor, mör-degskakor	2+4 150-160 dekorering 35-45
Frukttårtor, smul-deg	2+4 170-180 30-40

• Använd värmebeständiga ugnformar (läs tillverkarens bruksanvisning).

• Stora stekar kan stekas direkt i långpannan eller på gallret över långpannan. (om det används).

• Stek magert kött i en stekgryta med lock. Det gör att köttet blir saftigare.

• Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

10.6 Steka i varmluft

Nötkött

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Rostbiff 1)	2-3 125 80-120
Rumpstek - bryning	2-3 200 totalt 10
Rumpstek - stekning	2-3 150 50-60
Rostbiff 1-2 160 90-120

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Kalv

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Oxfilé1)	2-3 160 60-70

Lamm

Typ av kött Galler Temperatur °C	Tid i minuter per kg kött
Lägg/bog/sadel 2 160 80-100

Gris

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Fläskstek 1)	2-3 175 60-70
Fläskkotlett 1)	2-3 175 60
Fläskkarré 2-3 160 90-120
Skinka 1-2 150 60-100

Fågel

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Kyckling, i bitar 2-3 180 55-65
Anka 1)	2-3 150 55-65
Anka lågtempera-turtillagad 1)	2-3 130 totalt ca 5 timmar
Stekt kalkon, fylld 1-2 150 50-60
Kalkonbröst 2-3 175 70-80

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en köttermometer ska den tas bort före grillning.

Kalv

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Oxfilé1)	2-3 180 60-70

Lamm

Typ av kött Galler Temperatur °C	Tid i minuter per kg kött
Lägg/bog/revben 2 180 80-100

Gris

Typ av kött Galler Temperatur °C			Tid i minuter per kg kött
Fläskstek 1)	3 200 60-70
Fläskkarré 1)	3 200 60
Grishals 2-3 180 90-120
Skinka	1-2	160	60-100

Fågel

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Kyckling, i bitar 2-3 200 55-65
Anka1)	2-3 160 55-65
Anka lågtempere-rad1)	2-3 130 totalt ca 5 timmar
Stekt kalkon, fylld 1-2 160 50-60
Kalkonbröst 2-3 200 70-80

10.8 Bryning

Nötkött

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Rumpstek - bryning	2-3 200 totalt 10
Rumpstek - stekning	2-3 150 50-60
Rostbiff 1-2 160 90-120

Kalv

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Oxfilé1)	2-3 160 60-70

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Typ av kött Galler Temperatur °C			Tid i minuter per kg kött
Lägg/bog/revben	2	160	80-100

Gris

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Fläskstek 1)	2-3 180	60-70
Fläskkotlett 1)	2-3 175	60
Fläskkarré	2-3	160	90-120
Skinka	1-2	150	60-100

Fågel

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Kyckling 2-3 180 55-65
Anka 1)	2-3 150 55-65
Anka lågtemperaturtill-agad 1)	2-3 lämpar sig inte totalt ca 5 timmar
Stekt kalkon, fylld 1-2 150 50-60
Kalkonbröst 2-3 175 70-80

10.9 Varmluftstillagning

Typ av mat	Galler	Temperatur °C	Tid i minuter
Fisk, kokning 2+4 150-160			1)
Fisk, stekning 2+4 165-175			1)
Köttfärslimpa	2+4	165-175	60-70
Danska köttbullar	2+4	165-175	35-45
Leverpâté	2+4	165-175	65-75
Potatisgratäng	2+4	175	55-65
Lasagne, hemla-gad	2+4	175	60-70
Lasagne, frusen	2+4	175	30-45 2)
Pastagratäng	2+4	165-175	40-50
Pizza, hembakade	3	180-200	20-35
Fryst pizza	2+4 180-200		15-25 2)
Pommes frites, frusna	2+4 180-200		30-45 2)
Tårtor, hembaka-de - förbakning, bul-lar	2+4 165-175	15-20
Tårtor, hembaka-de - dekorering	2+4 165-175	30-40
Tårtor, frusna	2+4	175	25-35 2)

1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.

2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min, blir tillagningstiden ungefär 30+10 = 40 min.

10.10 Över/Undervärme

Typ av mat	Galler	Temperatur °C	Tid i minuter
Fisk, kokning 2-3 160-170			1)
Fisk, stekning 2-3 180-200			1)
Köttfärslimpa 2-3 175-200 45-60
Danska köttbullar 3-4 175-200 30-45
Leverpåté 2-3 180-200 50-60
Gratänger 2-3 180-200 50-60
Potatisgratäng 3-4 200 55-65
Lasagne, hemla-gad	2-3 200 50-60
Lasagne, frusen 3-4 175-200			30-45 2)
Pastagratäng	2-3 180-200 30-40
Pizza, hembakade	2-3 220-230 15-25
Fryst pizza	2-3 220-230		15-25 2)
Pommes frites, frusna	3-4 225-250		20-30 2)
Tårtor, hembaka-de-förbakning, bul-lar	3-4 190-210 15-25
Tårtor, hembaka-de-dekorering	3-4 190-210 20-30
Tårtor, frusna 3-4 200-225			20-30 2)

1) När man steker eller koker fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min, blir tillagningstiden ungefär 30+10 = 40 min.

10.11 Matlagningstermometer - tabell

Nötkött

Typ av kött	Nivå	Temperatur i mitten av köttet
Engelsk rostbiff	2-3	55-65
Rumpstek - bryning	2-3	55-65
Typ av kött Nivå		Temperatur i mitten av köttet
Rumpstek- stekning	2-3 55-65
Engelsk rostbiff 1-2 75-80

Kalv

Typ av kött Nivå	Temperatur i mitten av köttet
Oxfilé 2-3 65

Lamm

Typ av kött Nivå	Temperatur i mitten av köttet
Lägg/bog/sadel 2 90

Fläsk

Typ av kött Nivå	Temperatur i mitten av köttet
Fläskstek 2-3 80
Fläskkarré 2-3 75-80
Skinka 1-2 70-75

Fågel

Typ av kött Nivå	Temperatur i mitten av köttet
Kalkonbröst 2-3 75-80

10.12 Grillning

Använd alltid grillfunktionen med maximal temperaturinställning

Grilla alltid med stängd ugns-lucka

Grillområdet är inställt i mitten av nivån

Förvärm alltid den tomma ugnen med grillfunktionerna i 5 minuter.

• Placera gallret på den ugnsnivå som rekommenderas i grill-tabellen.
• Placera alltid plåten som ska fånga upp fettet på den första ugnsnivån.
• Grilla endast tunna bitar av kött eller fisk.

Livsmedelstyper för grillning	Nivå	Temperatur °C	Tid i min. / Sida 1	Tid i min. / Sida 2
Fläskkotletter 3-4 250 7-9 4-6
Lammkotletter 3-4 250 7-10 5-6
Kyckling, i bitar 3-4 250 20-25 15-20
Korv 3-4 250 3-5 2-4
Revben, förtillagade i 20 min.	3-4 250 15-20 15-20
Fisk, skivor av torsk el-ler lax	3-4 250 10-15 5-10
Rostat bröd 3-4 250 2-3 1-2

10.13 Torkning

Grönsaker

Livsmedelstyper för torkning	Temperatur °C	Nivå Nivåer		Tid i timmar (rekommen-derat)
Bönor	60-70	3	1–4	6-8
Paprika (sku-ren i strimlor)	60-70 3	1–4 5-6
Soppgrönsaker	60-70 3	1–4 5-6
Champinjoner	50-60	3	1–4	6-8
Örter	40-50	3	1–4	2-3

Frukter

Livsmedelstyper för torkning	Temperatur °C	Nivå Nivåer		Tid i timmar (rekommen-derat)
Katrinplommon	60-70	3	1–4	8-10
Aprikoser	60-70	3	1–4	8-10
Äppelklyftor	60-70	3	1–4	6-8
Päron	60-70	3	1–4	6-9

10.14 Avfrostning

- Ta ut maten ur förpackningen och placera den på en tallrik på ugnsgallret.

• Täck inte över med en tallrik eller skål. Detta kan förlänga upptiningstiden väldigt mycket.
• Placera ugnsgallret på första ugnsnivån nedifrån.

Typ av mat	Gal- ler	Tid i minu- ter	Slutlig av- frostning min	Kommentarer
Kyckling, 1000 g	2	120-140 20-30		Lägg kycklingen på ett upp och nervänt tefat på ett större fat. Vänd efter halva tiden.
Kött, 1000 g	2	100-140	20-30	Vänd efter halva tiden.
Kött, 500 g	2	90-120	20-30	Vänd efter halva tiden.
Forell, 150 g	2	25-35 10-15 -
Jordgubbar, 300 g	2	30-40 10-20 -
Smör, 250 g	2	30-40 10-15 -
Grädde, 2 x2 dl	2	80-100 10-15		Grädde kan vispas även om den fortfarande är lite frusen.
Kaka, 1400 g	2	60 60 -

11. UGN – UNDERHÅLL OCH RENGÖRING

WARNING

Se säkerhetskapitlena.

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugnsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsmodeller i rostfritt stål eller aluminium:

Rengör ugnsluckan endast med en våt svamp. Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter eftersom de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

11.1 Väggar med katalytisk emalj

Väggarna har en katalytisk beläggning och är självrengörande. De absorberar fett som samlas på väggarna när ugnen är igång.

För att stödja denna självrengöring ska ugnen värmas upp regelbundet utan mat:

1. Öppna ugnsluckan. Ugnsbelysning- en slås på automatiskt.
2. Ta ut alla tillbehör ur ugnen.
3. Stäng luckan.

4. Ställ in en ugnsfunktion.

5. Ställ in ugnstemperaturen på 250 °C och låt ugnen vara på i en timme.

6. Rengör ugnen med en mjuk fuktig trasa svamp.

FÖRSIKTIGHET

Försök inte rengöra den katalytiska ytan med ugnssprej, slipande rengöringsmedel, tvål eller andra rengöringsmedel. Den katalytiska ytan kan skadas.

Missfärgning av den katalytiska ytan påverkar inte de katalytiska egenskaperna.

11.2 Ugnsstegar

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

Borttagning av ugnstegarna

1. Dra först ut stegarnas främre del från sidoväggen.

2. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätta i ugnsstegarna

Sätt i ugnsstegarna i omvänd ordning.

För utdragbara bakplåtsskenor:

Styrpinnarnas avrundade ändar måste peka framåt!

FÖRSIKTIGHET

Se till att den längre fixeringsdelen är framtill. De två fixeringsdelarnas ändar måste peka bakåt. Felaktig installation kan skada emaljen.

Ta bort luckan för att göra rengöringen enklare.

WARNING

Se till att glasskivorna har svalnat innan du rengör glasluckan. Det finns risk att glaset går sönder.

WARNING

När luckans glaspaneler skadas eller repas blir glaset skört och kan gå sönder. För att förhindra detta måste du byta ut dem. Kontakta ditt lokala servicecenter för ytterligare information.

Ta bort luckan:

Sätt tillbaka ugnsluckan i omvänd ordning när rengöringen är klar. Du ska höra ett klickljud när du sätter tillbaka luckan. Använd en tång om det behövs.

1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett klickande ljud.
3. Stäng luckan tills glidstycket spärrar den.
4. Avlägsna luckan.

Luckan tas bort genom att du drar den utåt först på ena sidan och sedan på andra sidan.

11.4 Ugnsglaspaneler

Glaset i luckan på din produkt kan skilja sig från den typ och form du ser på bilderna. Antalet glas kan skilja sig.

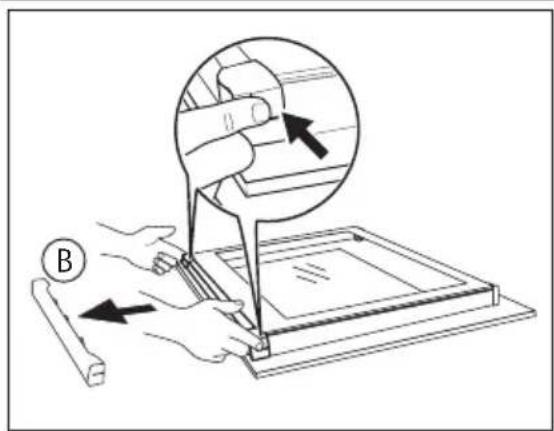

Borttagning och rengöring av luckglasen

Följ stegen i motsatt ordning för att sätta tillbaka glasen.

1. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

2. Dra lucklisten framåt för att ta bort den.

3. Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur ske-norna.
4. Rengör luckglasen.

11.5 Ugnslampa

WARNING

Risk för elektrisk stöt!

Innan du byter ugnslampa:

• Stäng av ugnen.
• Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

Lägg en duk på ugnsbotten för att skydda ugnslampan och skyddsglaset.

Byte av ugnslampan

1. Lampglaset hittar du längst bak i utrymmet.

Ta bort lampglaset genom att vrida det moturs.

1. Rengör lampglaset.
2. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Använd samma typ av ugnslampa.

1. Sätt tillbaka lampglaset.

11.6 Byte av ugnslampan

1. Ugnslampan sitter på den vänstra sidan av ugsutrymmet. Ta ut den vänstra stegen för att komma åt lampan.
2. Använd ett smalt och trubbigt föremål (t.ex. en tesked) för att avlägsna lampglaset. Rengör lampglaset.

1. Om nödvändigt, byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Använd samma typ av ugnslampa.

1. Sätt tillbaka lampglaset.
2. Sätt tillbaka den vänstra ugnsstegen.

11.7 Ta bort förvaringslådan

För enklare rengöring kan förvaringslädan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så längt som möjligt.
2. Lyft förvaringslådan en aning så att den kan lyftas snett uppåt ur styrtapparna.

Sätta tillbaka förvaringslädan

För att sätta tillbaka luckan utför du stegen i omvänd ordning.

WARNING

Förvaringslådan kan bli het när ugnen används. Av det här skälet ska lättantändliga föremål, som t.ex. rengöringsmaterial, plastpåsar, grytvantar, papper, rengöringsmedel osv., inte förvaras däri.

12. OM MASKINEN INTE FUNGERAR

WARNING

Se säkerhetskapitlena.

Problem Möjlig orsak Lösning
Produkten fungerar inte alls eller hällens display visar "-".	Säkringen i säkringsskåpet har löst ut.	Kontrollera säkringen.Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Produkten fungerar inte. Stickkontakten är inte isatt ordentligt.		Sätt i stickkontakten ordentligt.
Produkten fungerar inte. Jordfelsbrytaren är avstängd.		Slå på jordfelsbrytaren.
Produkten fungerar inte. Funktionslåset/Låset/Barnlåset (beroende på modell) aktiveras.		Inaktivera Låset/Barnlåset/Funktionslåset (beroende på modell).
Produkten fungerar inte.	Produkten är avstängd.	Sätt på produkten.
Ugnen värms inte upp. Nödvändiga inställningar är inte gjorda.		Kontrollera inställningar.
Ugnsbelysningen tänds inte.	Glödlampan är trasig. Byt ut ugnslampan.
Ånga och kondens avsätts på maten och i ugnen.	Maten har fått stå kvar för länge i ugnen.	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillagningen är klar.
Produkten är avstängd men låter fortfarande.	Kylfläkten går fortfaran-de.	Ingen åtgård behövs. Detta är normalt.
Hällens display visar "F". Kokkärlet är olämpligt eller för litet, eller inget kokkärl är placerat på kokzonen.		Använd rätt typ av kokkärl.
Matlagningstermometern fungerar inte.	Du satte inte in spetsen på matlagningstermometern på rätt sätt i köttet.	För in matlagningstermometern så att spetsen hamnar mitt i köttstycket.
Klockans display visar "F11".	Kortslutning i matlagningstermometern eller så sitter inte kontakten ordentligt i uttaget.	Sätt i matlagningstermometerns kontakt så längt det går i uttaget på ugnens sidovägg.
Displayen visar ett felmeddelande som inte finns i listan "F....".	Det har uppstått ett fel på produkten.	Koppla bort produkten från elnätet några minuter. Ta ur eller koppla från säkringen i husets/lägenhetens säkrings-skåp. Anslut igen. Om F och en siffra visas igen, kontaktar du din återförsäljare eller serviceavdelningen.
Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.		Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugnsutrymmets yttre kant.
Vi rekommenderar att du antecknar den här:Modell (MOD.) ......Produktnummer (PNC) ......Serienummer (S.N.) ......

13. INSTALLATION

WARNING

Se säkerhetskapitlena.

Mått

Höjd 850 - 939 mm

Bredd 596 mm

Djup 600 mm

Ugnskapacitet 74 L

Om du flyttar spissockeln måste du också byta ut lådans intryckbara fäste. Du kan köpa en intryckbar sats hos din återförsäljare. Produktnumret (PNC = Product Number Code) för det här tillbehöret är 941030815.

13.1 Tippskydd

FÖRSIKTIGHET

Du måste installera tippskyddet. Om du inte installerar det kan produkten tippa över. Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

14. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

Kontrollera att du placerar tipp-skyddet på rätt höjd.

FÖRSIKTIGHET

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
