BRUKSANVISNING CS9632W ASKO

Tack för att du har valt den här valitetsprodukten från ASKO. Vi hoppas att den kommer att motsvara dina förväntningar och uppfylla dina behov under mínga år framöver. Skandinavisk design är en kombination av rena linjer, vardagsfunktionalitet och hög kvalitet.

För att få bästa möjliga nytta av er nya maskin, rekommenderar vi er att läsa denna bruksanvisning innan ni använder produkten. För en mer detaljerad bruksanvisning, vänligen besök vår hemsida www.asko.se.

Så här hittar du den utökade bruksanvisningen på www.asko.se

1. Gålin på www.asko.se.
2. Klicka på fliken KUNDNYTTA och sedan på BRUKSANVISNINGAR.
3. Skriv in artikelnumret 503680 i sökrutan och tryck sedan på Sök.
4. Läs på skärmen eller skriv ut de sidor du behöver.

SÄKERHETSANVISNINGAR

Allmänt

• Läs och spara bruksanvisningen!
• Elinstallation, om sådan krävs, skall göras av behörig fackman.
• Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.
• I fall man inte följer dessa bindande anvisningar och rekommendation skrivna i denna manual, är tillverkaren inte ansvarig för möjlig vållad förlost och skada på människa.
• Skadad nätkabel får endast bytas av behörig fackman.

- Spisen är inte avsedd att användas av personer (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunskap. Sådana personer måste få instruktion av den person som har ansvaret för deras säkerhet, hur spisen ska användas.

- Barn måste övervakas så att de inte leker med spisen eftersom de kan komma åt delar som är heta.

- Placera inte aluminiumfolie på ugnens botten och väggar.

- Lämna aldrig en fritös eller smältande fett, paraffin eller annat lättantändligt ämne utan tillsyn. Vid brand, stäng av spisen och köksfläkten. Släck elden med ett grytlock, använd aldrig vatten.

- Lägg inte metallföremål såsom lock, knivar och skedar på hällen. De blir heta om en kokplatta sätts på av misstag.

- Förvara inga brännbara föremål på hällen eller i ugnen. De kan antändas när hällen/ugnen sätts på.

Akta barnen!

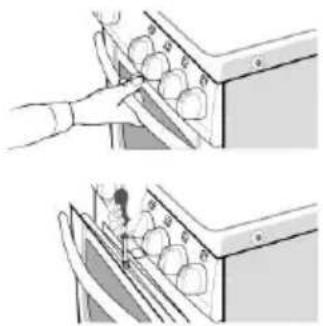

Barnspärr för ugnsluckan

• Luckan öppnas genom att man först trycker på spärren under manöverpanelen och därefter drar i handtaget.
• Aktivera luckspärren genom att helt skruva ur skruven.
• Sätt luckspärren ur funktion genom att skruva ner skruven helt.

Risk för brännskador

Spisen blir het när den används. Vidrör inte hällen eller ugsutrymmet under användning.

Skydd för över- och grillelement

Framför över- och grillelementet finns det skydd så att man inte kan beröra dem.

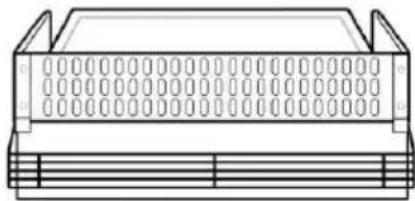

Hällskydd (extra tillbehör)

Hällskyddet (med eller utan ett visir framför vreden) ska skruvas ihop och monteras på spisen. Se separat bruksanvisning som medföljer.

Spisen är tillverkad och märkt för återvinning. För att förhindra personskador måste maskinen göras obrukbar efter beslut att skrota maskinen. Kontakta din kommun för information om var och hur din maskin skall Ítervinnas på rätt sätt.

Tippskydd och spisens installation

Se bifogad installationsanvisning.

TEKNISK INFORMATION
CS9632
Höjd x Bredd x Djup	900 x 597 x 594 mm
Kokzoner	1 x 145 mm / 1,0 kW
	1 x 145 mm / 1,5 kW
	1 x 180 mm / 2,0 kW
	1 x 220 mm / 2,0 kW
Ugnsvolym	55 l
Energieffektivitet	Klass A
Bakningsyta	13,2 dm ^2
Tillagningstid för en standardlast
Över-/undervärme	45 min
Varmluft
Anslutningseffekt	Se typskylt

Använd ugnen

steg för steg

1.

Ställ in rätt temperatur

Varmluft kräver 20-30 °C lägre temperaturer än över- och undervärme. Om det stír olika temperaturer i receptet, välj den lägre! Om du har bríttom använd snabbstartfunktionen.

3.

Skjut in plåten/plåtarna

• Plåten måste skjutas in helt!
  • Välj rätt nivå (se till höger).
• Två plåtar samtidigt är möjliga vid varmluft (nivå 2 och 5), endast en plåt vid över-/undervärme (nivå 2-4).
• Om matens eller bakverkets övre eller nedre yta vid över-/undervärme blir för brun, välj lägre eller högre nivå.

2

Vänta tills signallampan har slocknat

Om du ska grädda "känsliga" kakor bör du líta signallampan tändas och släckas ett par ggr. innan du sätter in bakplíten. I varmluftsläget är det dock möjligt att grädda redan frín kall ugn.

4.

Välj rätt gräddningstid

• Följ receptens rekommendationer.
- Tiderna för bakning med varmluft är de samma som vid vanlig bakning trots de lägre temperaturerna. Tänk dock på att tiden blir längre med flera plåtar i ugnen.
- Se separat häfte för mer information.

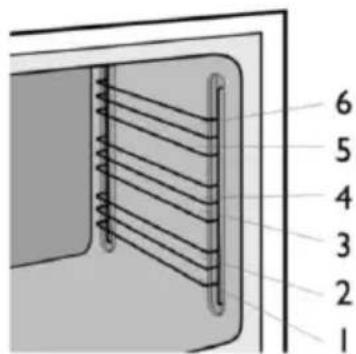

Varmluftsugn 6 nivåer

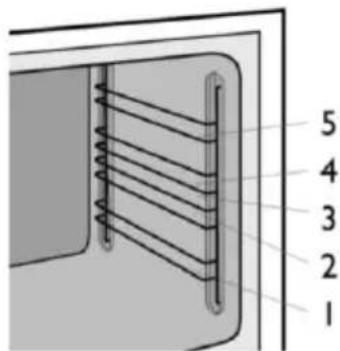

Över/undervärmeugn 5 nivåer

UGNSFUNKTIONER

Symbol		Ugnsfunktion
		Över- och underelement inkopplade. För bakning och stekning.
		Snabbstart. Används endast för snabb föruppvärmning. När ugnen uppnått önskad temperatur ställs ugnen in på □eller ☒
		Varmluftsläge. Varmluftselement och fläkt inkopplade. Används för bakning och stekning med en eller två plåtar samtidigt, ger jämn temperatur i hela ugner. Varmluft kräver 20-30 °C lägre temperaturer än□. Eftersom varmluft omedelbart börjar cirkulera är det inte nödvändigt att värma upp ugnen i förväg.
		Pizza. Varmlufts- och underelement samt fläkt inkopplade. Används när du vill ha en genomstekt botten och saftig yta. Föruppvärm ugnen till 180-250°C, placera pizzan på gallret 1 och grädda 10-15 min.
		Varmluftsgrillning. Fläkt och grillelement inkopplade. Används när man grillar stora köttbitar t ex stek och broiler eller när man grillar flera köttbitar. Lägg det som skall grillas ovanpå gallret och placera gallret i ugnen. Placera ugnspannan under gallret för att samla fett och vätskor som droppar under grillningen. Välj temperatur mellan 150 och 180 °C för stora köttstycken. För mindre köttbitar, t.ex. kotletter, kan högre temperatur väljas. Vänd på köttet när halva grilltiden har gått.
		Upptining / Torkning. Över- och underelement med låg effekt och fläkt inkopplade. Vid torkning används 50 °C och vid upptining 100-125 °C.
		Grill. Grillelement inkopplat. Används vid grillning på galler, glöm ej att placera ugnspannan under gallret för att samla fett och vätska som droppar. Använd läge 6 (den högsta) för små matvaror, läge 2-4 för större matvaror. Förupphetta grillen 5-10 minuter före grillningen. Vänd på köttet i mitten av grillningstiden. Salta efter grillningen.
		Lågtemperaturstekning / Varmhållning. Över- och underelement med låg effekt inkopplade. Används vid lågtemperaturstekning. Välj 175 °C samt S. för att förupphetta ugnen. Välj sedan 110-125 °C och Förr varmhållning välj 70-90 °C.
		Rengöring / Undervärme. Underelement inkopplat. Funktion användas för att underlätta ugnsrengöring.
		Ugnsbelysning.

Mer om användning av ugnen, se separat häfte.

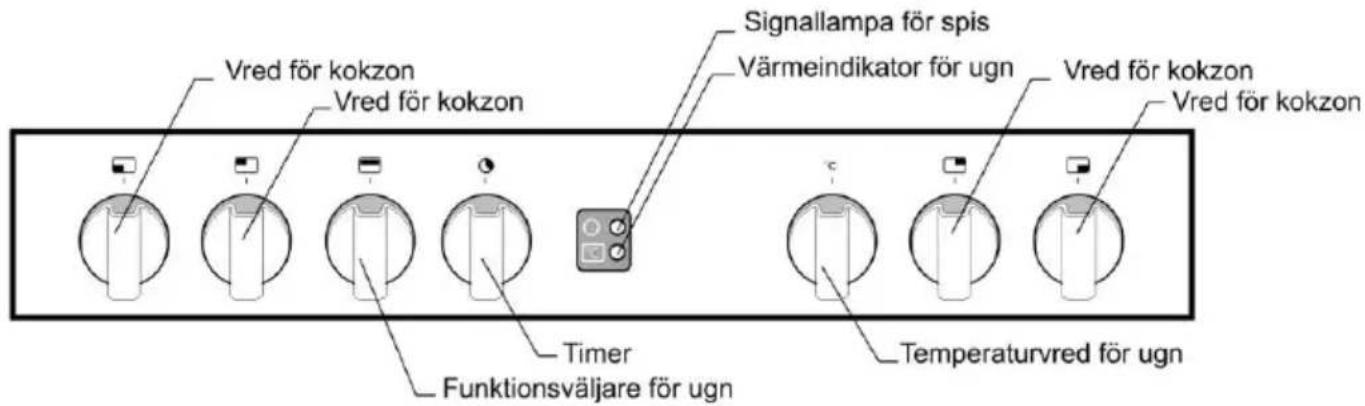

Paneltyp

UGNEN

Några allmänna tips

• Välj en tillräckligt stor form eller fördela maten i två formar, vilket minskar risken för överkokning.
• Använd lock vid behov.
• Stekfilmer och -påsar gör det lättare att hålla ugnen ren.
• Om man vill samla dropp med hjälp av aluminium folie, ska denna placeras i en ugnspanna.
• Om djupfryst matvara läggs på ugnspannan eller bakplåten, kan den slå sig beroende på stora temperaturskillnader och värmeutvidgivning.
• Lägg inte för mycket bröd på varje plåt, högst tre längder, eller 16-20 bullar.

Energispartips

• Utnyttja ugnens hela volym.
- Använd inte för hög temperatur. Kraftig kokning gör inte tillredningen snabbare utan ökar bara ugnens elförbrukning.
- Eftervärmen kan utnyttjas för gräddning av bakverk, ugnsrätter och uppvärmning av mat. Under de sista 15-20 minuterna av matberedningstiden kan strömmen kopplas ur och eftervärmen utnyttjas.
- Öppna inte luckan i onödan.

KOKZONER

Normal- och snabbplattorna

• Snabbplattorna har en högre effekt än normalplattorna. När du använder snabbplattan nås kokpunkten därför mycket snabbare.
• Snabbplattan är försedd med ett överhettningsskydd. Vid inställning på högsta effekt kopplar
• överhettningsskyddet ifrån en del av plattans effekt om plattans yttemperatur blir alltför hög.
• Vred för normal- och snabbplattor har 7 lägen. Vreden kan vridas åt båda håll och runt. Värm eller
• koka upp med vredet i läge 6. Minska värmen då det börjar koka. Välj därefter läge 1 eller 2 för att
• hålla maten sjudande.
• Efter användning vrid alltid vreden till läge 0.

Timer (CS9632)

• Med hjälp av timern fungerar kokplattorna högst två timmar. Kokplattorna kan inte användas om tiden inte är inställd med timer. Ugnen fungerar utan timer.
• Välj genom att vrida timern medsols den tid du önskar att kokplattan skall vara påkopplad. Ställ kokplattans vred på det lämpliga läget. Funktion kopplas automatiskt ifrån då den valda tiden löper ut, eller om man vrider vredet till läge 0. Max tid är 120 minuter.

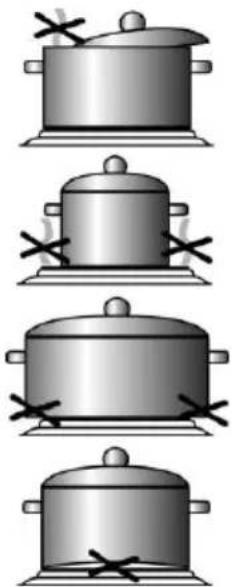

Energispartips

• Använd locket. Ha alltid lock på kokkärlet vid hastiga uppkok.
• Använd rätt storlek på kokkärl. Det bästa resultatet uppnås om man använder kokkärl med tjock botten, där bottnens diameter är lika stor eller helst en aning större än själva zonen. Med plan botten spar man också energi.
• Håll kokkärl och kokzoner rena. Smuts och ojämnheter på kokkärlets undersida och på zonens yta ger energiförluster.
• Utnyttja eftervärmen. Om en redan varm zon blir ledig, passa på att utnyttja eftervärmen för att sjuda, varmhålla osv.
• Värm endast upp den mängd vatten du behöver vid kokning av t.ex grönsaker använd bara så mycket vatten att de knappt blir täckta.

Allmänt om rengöring

OBS!

Ångrenare (SteamCleaner) skall inte användas för rengöring av spisen.

Använd inte skurmedel eller stålull! De repar lackens, emaljens och glasets yta. Dessutom blir det svårare att ta bort spill.

Gör spisen strömlös före rengöring!

Bakplåtar och ugnspanna

Rengör emaljerade bakplåtar och ugnspanna för hand eller i maskin.

Rent bakom spisen

Eftersom spisen har hjul baktill är det lätt att dra fram den och städa bakom.

OBS!

Dra aldrig i luckhandt aget när spisen ska flyt tas. Öppna i stället ugns luckan och ta tag i övre kanten av ugnen. Rulla spisen på bakhjulen.

Rengör spisens yttre delar med en trasa och rengöringsmedel t ex handdiskmedel.

Håll plattans yta ren, eftersom en eventuell beläggning gör överföringen av värme långsammare. Rengör kokplattorna med en fuktig trasa och handdiskmedel. Torka alltid av plattorna omsorgsfullt.

Smörj dem då och då med fett. Om spisen under en längre tid kommer att bli utsatt för fukt (t.ex. under vintern i sommarstugan), är det lämpligt att gnida in plattorna med osaltat matfett. Bränn fast fettet genom att hetta upp plattorna under några minuter med full effekt.

UGNSRENGÖRING

Rengöringsfunktion för lättare fläckar

Ångan gör fläckarna mjukare och underlättar rengöring av ugnen.

1. Låt ugnen svalna.
2. Häll ca 0,5 liter het eller varmt vatten i ugnspanna.
3. Placera ugnspannan på nivå 1.
4. Välj 50°C och läget för rengöring
5. Värm i ca 30 min.
6. Ta ut ugnspannan.
7. Rengör med varmt vatten och diskmedel.

Fastbrända fläckar

Avlägsna fastbrända fläckar med ett rengörings medel som är lämpligt för ugnar. Skölj väl.

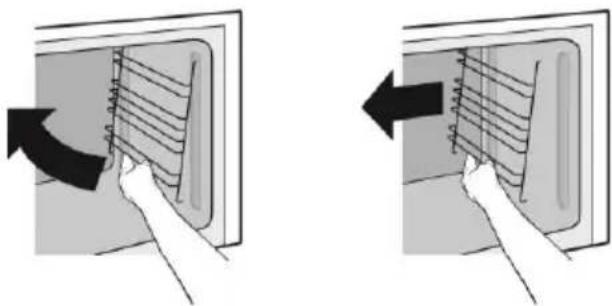

Med stegarna borttagna är det lättare att rengöra ugnen. Dessutom kan man passa på att diska dem. Efter rengöring kontrollera att stegarna är ordentligt på plats.

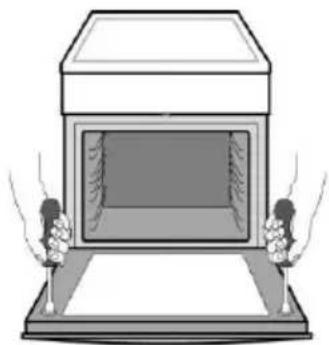

Så här gör man rent mellan glaset:

1. Lossa och ta bort de två skruvarna i ovankant på innerluckan. Tänk på att hålla greppet om ytterluckan så att den inte faller ner.

2. Ta bort ytterluckan och stäng försiktigt innerluckan.

3. Då luckans inre och yttre glas är isär, kan de rengöras på båda sidor.

4. Efter rengöringen sätt tillbaka ytterluckan. Stödblecken (se bild nedan) ska placeras ovanpå plåtprofilen på innerluckans nederkant.

5. Skruva fast de båda skruvarna på innerluckan.

Stödbleckens placering (bilden visar det vänstra blecket)

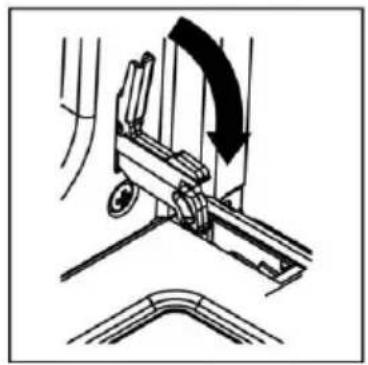

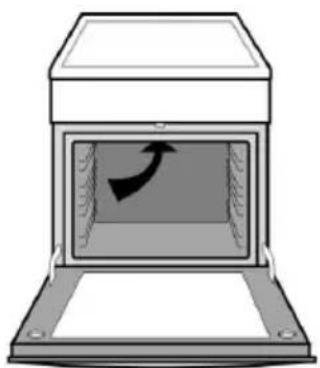

Vid behov kan ugnsluckan tas bort

Gör spisen strömlös genom att dra ut stickkontakten eller ta bort elproppen innan du byter lampa.

Låt ugnen svalna om den är varm!

1. Skruva bort skyddsglaset.

2. Skruva bort lampan.

3. Sätt in en ny päronlampa med sockel E14. Lampan måste tåla 300 °C

4. Skruva fast skyddsglaset

Lampan skall vara 25 W för 230 spisar.
