BRUKSANVISNING OP8640 ASKO

Tack för att ha valt denna kvalitetsprodukt.

Vi garanterar att din maskins inre komponenter är av jämförbar kvalitet med dess yttre delar, och att standarderna som den tillverkats efter är lika höga som dess funktionella effektivitet.

Vi boppas att denna produkt kommer att svara på alla dina förväntningar för många är framåt.

För att dra bästa nytta av din nya maskin, rekommenderar vi att du först går igenom dess bruksanvisning. Denna innebåller även information för att värna om miljön.

Råd

Var god och ta del av följande råd före ugnens installation och användning. Denna ugn har utvecklats för att användas av enskilda i hemmet. Den är uteslutande avsedd för tillagning av livsmedel. Denna ugn innehåller ingen asbest.

Användning första gången

Innan ugnen används för första gången, värm upp denna tom, med luckan stängd och på högsta värme under ca 15 minuter för att "köra in" apparaten. Mineralullen som omger ugsutrymmet kan till en början avge en speciell doft, pga. dess sammansättning. Eventuellt kan en viss rökutveckling ske. Detta är normalt.

Efterföljande användningstillfällen

• Se till att ugnsluckan är väl stängd så att tätningslisten uppfyller sin funktion korrekt.
• Låt ingen stödja sig mot eller sätta sig på den öppna ugnsluckan.
• Vid användning av grillfunktionen med luckan öppen, kan apparatens åtkomliga delar bli heta. Små barn bör hållas undan från ugnen.
• Vid användning blir apparaten varm. Undvik all kontakt med värmemotständen inuti ugnen.

- När en rätt tillagats i ugnen, ta inte i något av redskapen som varit i ugnen (galler, spett, dryppanna, spettställ, m.m.) utan att använda lämpligt skydd för händerna.

- Klä inte ugnens insida med aluminiumfolie. Det kan medföra en överhettning med oönskade resultat på tillredningen och stekningen och kan skada emaljen.

- Innan ugnen rengörs medels pyrolysfunktionen, plocka ut all ugnsutrustning och avlägsna eventuella matansamlingar.

- Använd inte ång- eller högtryckstvätt. - Vid pyrolys blir de åtkomliga ytorna varmare än vid normal användning. Små barn bör hållas undan från ugnen.

- Vid rengöring av ugsutrymmet skall apparaten vara avstängd.

- Av säkerhetsskäl, är ugnen försedd med AUTOMATISK AVSTÄNGNING, om någon skulle glömma att stänga av den. När ugnen har varit igång i 10 timmar aktiveras funktionen AS (automatiskt stopp) och ugnen stängs av. Förkortningen AS visas i stället för tidsangivelsen och en serie om 2 på varandra följande pip låter under en kort tid.

Innehållsförteckning

Råd 2

Användning första gången 2

Efterföljande användningstillfällen 2

Innehållsförteckning 3

Beskrivning av apparaten 4

Ugnens olika delar 4

Beskrivning av programverket 5

Tillbehör 6

Vippsäkert galler 6

Allround plåt (bakplåt) 6

Allround plåt (dryppanna) 6

Barnsäkerhet 7

Aktivera säkerhetsfunktionen 7

Öppna ugnen med

säkerhetsfunktionen aktiverad 7

Inaktivera säkerhetsfunktionen 7

Allround 45 mm plåt. System med glidskenor för total åtkomst 7

Användning av apparaten 8

Använda programmerings-

funktionerna 8

Inställning av tiden 8

Omedelbar tillagning 9

Programmerad tillagning 10

Tillagning med omedelbar start och programmerad tid 10

Tillagning med förinställd start och sluttid 11

Användning av tidursfunktionen 12

Ugnens olika funktionssätt 14

Roterande värme* 14

Bottenplatta med varmluftsunktion 14

Kombinerad tillagning 14

Grillning med varmluftsfunktion 14

Stark grill 14

Traditionell 14

EKO ^* 15

Håll varm med varmluft 15

Upptining 15

Underhåll och rengöring av ugnen 16

Genomföra en pyrolys 16

Omedelbar pyrolys 16

Förprogrammerad pyrolys 17

funktionen PYROLYS) 18

Vad man ska göra om ... 20

Till installatören 21

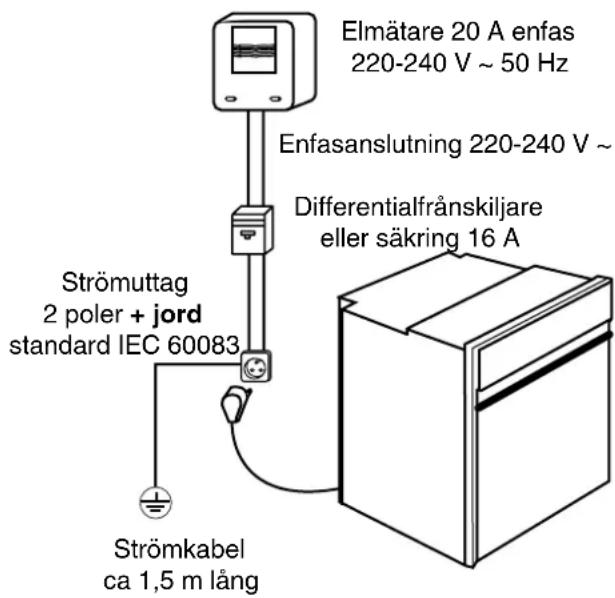

Anslutning 21

Inbyggnad 22

Allmänt underhåll 23

Byta lampa 23

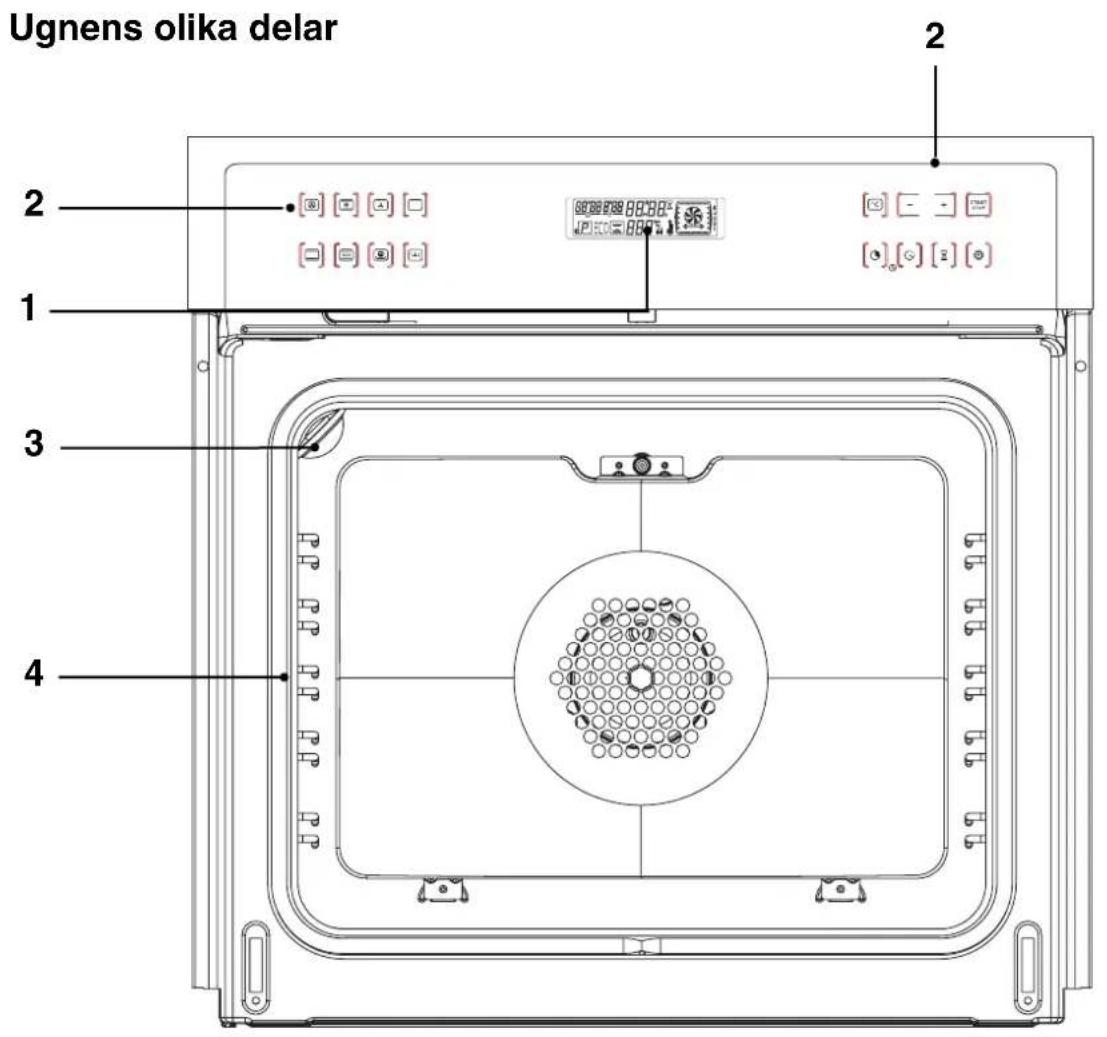

Beskrivning av apparaten

1 Programverk
2 Funktionsväljare
3 Lampa
4 Ugnsstegar

Beskrivning av apparaten

Beskrivning av programverket

1 Time och löptider
2 Indikator matlagning tid
3 Indikator slutet av matlagning
4 Indikator timer
5 Indikator lås
6 Indikator städning
7 Temperature Display

Tillbehör

Vippsäkert galler

Gallret kan användas för att ställa stekfat och formar med mat som skall tillagas eller gratineras. Det används för att grilla (maten kan läggas direkt på gallret).

Allround plåt (bakplåt)

Den används som bakplåt och har en sluttande kant. Den används för tillagningen av bakverk som petit-chouer, maränger, madeleinekakor, smördegsbakelser, m.m. Inskjuten under gallret, samlar den upp sky och fett vid grillning. Den kan även användas halvt fylld med vatten för att tillaga rätter i vattenbad. Undvik att lägga stekar eller kött direkt på denna plåt, då det automatiskt kommer att bli stora mängder av stänk på ugnens väggar.

Allround plåt (dryppanna)

Den används för uppsamlingen av sky och stekfett vid stark grillning eller pulserande grillning. Den kan användas som djup stekplåt då större delar behöver tillagas (t.ex. höns med grönsaker omkring, vid måttlig värme). Den kan även användas halvt fylld med vatten för att tillaga rätter i vattenbad.

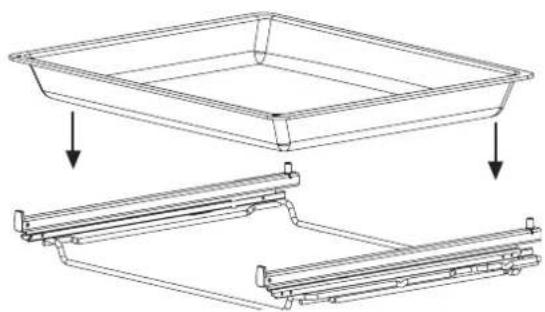

Allround 45 mm plåt. System med glidskenor för total åtkomst

Det nya systemet med glidskenor med stöd (Total åtkomst) är praktiskt och underlättar åtkomsten och hanteringen av maten, eftersom plåtarna kan dras ut försiktigt, utan ryck. Plåtarna kan dras ut helt, vilket ger åtkomst till deras innehåll i helhet. Dessutom är de så pass stabila att de gör det möjligt att arbeta och hantera maten i all säkerhet, vilket minskar risken för att bränna sig. Det blir därmed mycket enklare att plocka ut maten ur ugnen. Dryppannan som är placerad nedtill i ugnen tar upp steksky och fett. Den kan även användas halvt fylld med vatten för beredningar i vattenbad. Undvik att placera kött eller fågel som skall tillagas direkt på dryppannan. Annars kommer oundvikligen ugnsväggarna att stänkas ned.

Observera

Plocka ut systemet med skenor vid PYROLYS.

Barnsäkerhet

Aktivera säkerhetsfunktionen

Öppna luckan.

Tryck på bygeln som sitter under listen till dess att systemet aktiveras. Stäng luckan

Öppna ugnen med säkerhetsfunktionen aktiverad

Tryck på spaken och öppna luckan.

Inaktivera säkerhetsfunktionen

Tryck på bygeln under listen och öppna luckan.

Använda programmerings- funktionerna

Ställa in tiden

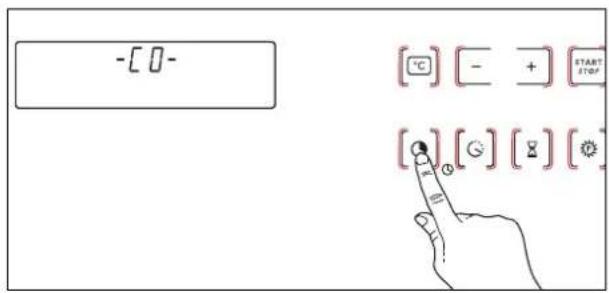

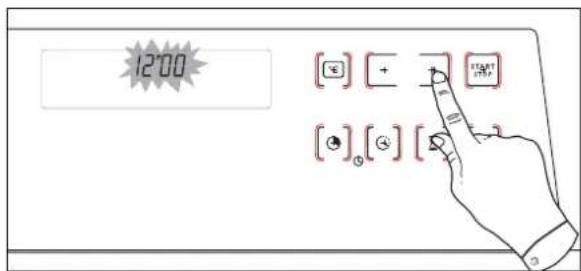

1 Vid driftsättningen I teckenfönstret blinkar 12:00.

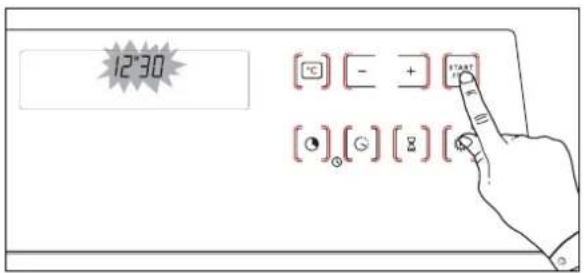

Tryck på knapparna + och – för att ställa in tiden (håll knappen intryckt för att bläddra snabbare).

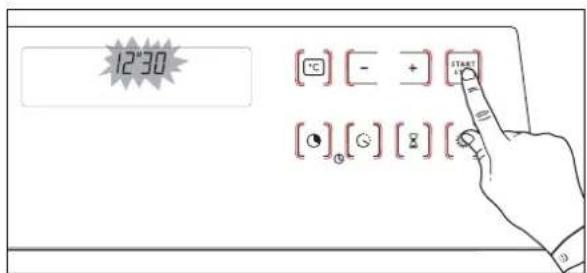

Exempel: 12:30

Tryck på kappen "för att bekräfta. Tiden blinkar inte längre i teckenfönstret.

2 Ställa om tiden Tryck på knappen " [ ] några sekunder tills tiden i teckenfönstret börjar blinka, och släpp sedan upp knappen.

Flera ljudsignaler hörs som anger att det går att ställa in tiden.

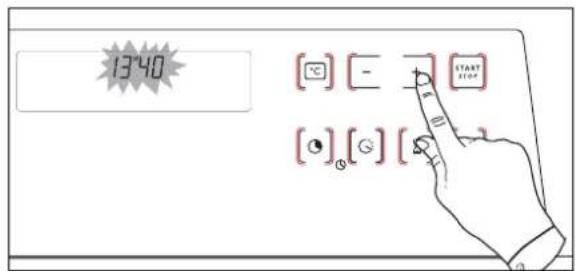

Ställ in tiden med knapparna + och -.

Tryck på kappen "för att bekräfta.

Varning:

Om du inte bekräftar med knappen

“” sker en automatisk registrering efter några sekunder.

Använda ugnen

Omedelbar tillagning

Programmeringsfunktionen ska endast visa tiden.

Den ska inte blinka.

1 Välj funktion.

Exempel: läge

Ugnen anger optimal temperatur för denna typ av tillagning.

Du kan dock justera temperaturen genom att trycka på knappen °C.

Ange temperaturen med hjälp av knapparna + och –.

2 Placera rätten i ugnen enligt anvisningarna i tillagningsguiden.

När du har gjort detta värms ugnen upp och temperaturindikatorn blinkar.

När ugnen har nätt den angivna temperaturen hörs en serie ljudsignaler. Då slutar temperaturindikatorn att blinka.

Om du vill avbryta tillagningen trycker du på START STOP.

Varning:

När tillagningen är färdig fortsätter kylturbinen att gå en stund för att garantera ugnens funktionssäkerhet.

Varning:

Luckan måste vara stängd vi all tillagning.

Använda ugnen

Programmerad tillagning

Tillagning med omedelbar start och programmerad tid

Välj önskat tillagningssätt och ställ in temperaturen.

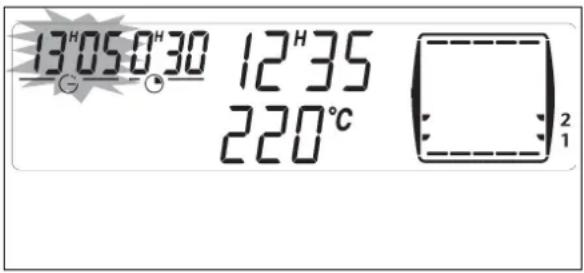

2 Tryck på knappen "tills tidsindikatorn "örjar blinka. Siffrorna för tiden blinkar i teckenfönstret för att visa att det går att ställa in tiden.

3 Tryck på knappen + eller – för att ställa in önskad tid. Exempel: 30 min tillagningstid.

Tillagningstiden registreras automatiskt efter några sekunder. Tiden blinkar inte längre i teckenfönstret. Tryck på knappen för att starta tillagningen.

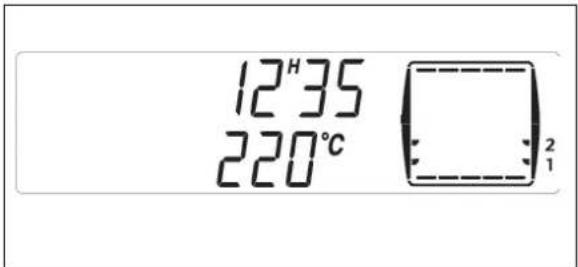

Efter dessa tre steg börjar ugnen värmas upp:

När ugnen har nätt den angivna temperaturen hörs några ljudsignaler. När tillagningen är färdig (den programmerade tiden har gått):

- stannar ugnen, - blinkar siffrorna för tillagningstiden,

- avges ljudsignaler i några minuter. Du kan avbryta ljudsignalerna genom att trycka på valfri knapp.

Visningen återgår till den aktuella tiden.

Använda ugnen

Tillagning med programmerad start och vald sluttid

Gör som vid programmerad tillagning.

När du har ställt in tillagningstiden, trycker du på knappen "tills indikatorn för sluttiden börjar

blinka "

Siffrorna för tiden blinkar i teckenfönstret för att visa att det går att ställa in tiden.

2 Tryck på knappen + eller – för att ställa in önskad sluttid för tillagningen.

Tillagningens sluttid registreras automatiskt efter några sekunder. Indikatorn för sluttiden blinkar inte längre.

Efter detta skjuts uppvärmningen av ugnen fram så att tillagningen blir färdig till kl. 13:25.

När tillagningen är färdig (den programmerade tiden har gått):

• stannar ugnen,
• blinkar siffrorna för tillagningstiden och 0:00,

- avges en serie ljudsignaler i några minuter. Du kan avbryta ljudsignalerna genom att trycka på valfri knapp. Visningen återgår till den aktuella tiden. Belysningen tänds i ugnsutrymmet när tillagningen startar och släcks när den har avslutats.

Använda ugnen

Använda timerfunktionen

Du kan använda ugnens programmeringsfunktion som oberoende timer för att räkna ned tiden, utan att ugnen är igång.

I så fall visas timerns tid i stället för den aktuella tiden.

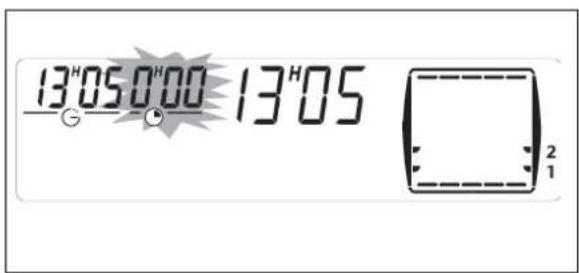

1 Tryck på knappen “ ”ills timersymbolen börjar blinka. -> 0.00 och ett timglas blinkar i teckenfönstret.

2 Ställ in önskad tid med hjälp av knapparna + och –.

3 Tryck på knappen "1" för att bekräfta eller vänta i några sekunder.

Teckenfönstret slutar blinka efter några sekunder och timern startar och räknar ned tiden sekundvis.

När tiden runnit ut hörs en serie ljudsignaler.

Du kan stänga av dem genom att trycka på valfri knapp.

Varning:

Du kan när som helst nollställa eller ändra den inställda tiden på timern.

Använda ugnen

Ställa in teckenfönstrets ljusstyrka

Du kan ställa in teckenfönstrets ljusstyrka. Gör så här:

Ställ in tiden för programmeringsfunktionen till 0:10.

1 Tryck i några sekunder på knappen för tillagningstid till dess att -[0- visas, samtidigt som du fortsätter att hålla in knappen.

2 Tryck på knapparna + eller – för att få önskad ljuststyrka.

3 Bekräfta genom att släppa upp knappen för tillagningstid.

När du har justerat ljusstyrkan väntar du i några sekunder innan du ställer in den aktuella tiden för programmeringsfunktionen.

Du kan låsa teckenfönstret. Gör så här:

1 Tryck i några sekunder på knapparna "START och C°" till dess att össas. Alla knapparna tänds i en sekund. Teckenfönstret är låst.

2 Gå igenom stegen på nytt för att låsa upp teckenfönstret. -> hänglässymbolen försvinner.

Ugnens tillagningssätt

Varmluft\*

(rekommenderad temperatur 180°C, minst 35°C, högst 235°C)

• Tillagningen sker med hjälp av ett elektriskt motständ som sitter längst in i ugnen och cirkulationsfläkten.
• Temperaturen stiger snabbt: Vissa rätter kan ställas in i kall ugn.
• Rekommenderas för att se till att den fylliga smaken hos vitt kött, fisk och grönsaker bevaras.

För att laga till flera rätter samtidigt på upp till tre nivåer.

Traditionell värmeventilation

(rekommenderad temperatur 200°C, minst 35°C, högst 275°C)

• Tillagningen sker med hjälp av de övre och undre motständen och cirkulationsfläkten.
• Temperaturen stiger snabbt. Vissa rätter kan ställas in i kall ugn.
• Rekommenderas för kött, fisk, grönsaker, helst i ett lerfat.

Grillning med värmeventilation

(rekommenderad temperatur 200°C, minst 180°C, högst 230°C)

• Tillagningen sker omväxlande med hjälp av det övre värmeelementet och cirkulationsfläkten.
• Förvärmning behövs ej. Fågel och stekar blir saftiga och knapriga runt om.
• Skjut in dryppannan på nedersta steget.
• Rekommenderas för allt fågelkött eller stek på roterande grillspett, för att bryna och genomsteka lårstek, nötkotletter. För att hålla tjocka fiskfiléer saftiga.

Grill: hög värme

(rekommenderad temperatur 275°C, minst 180°C, högst 275°C)

• Tillagningen sker med hjälp av det övre värmemotståndet.
• I läget Grill: hög värme täcks hela gallerytan.
• Rekommenderas för att grilla kotletter, korv, brödskivor eller jätteräkor på gallret.

Traditionnell

(rekommenderad temperatur 240°C, minst 35°C, högst 275°C)

• Tillagningen sker med hjälp av de övre och undre värmeelementen.
• När ugnen har värmts upp kan du laga till de flesta rätter. Rekommenderas för att se till att den fylliga smaken hos vitt kött, fisk och grönsaker bevaras.

Ugnens tillagningssätt

ECO\*

(rekommenderad temperatur 200°C, minst 35°C, högst 275°C)

• Tillagningen sker med hjälp av de övre och undre värmeelementen.
• I detta läge kan du spara ström samtidigt som du bevarar tillagningskvaliteten.
• ECO-läget används med tanke på energimärkningen.
• All tillagning sker utan förvärmning.

Varmhållning med värmeventilation

rekommenderad temperatur 80°C, minst 35°C, högst 100°C)

• I det här läget hålls livsmedel varma genom motståndet längst ned i ugnen och luftcirkulationen.
• Rekommenderas för att jäsa bröddeg, bullar m.m., utan att överstiga 40°C (för att värma tallrikar, upptining).

Upptining

(rekommenderad temperatur 30°C, minst 30°C, högst 50°C)

• Du kan tina upp i livsmedel i ugnen på låg värme. Ventilationsfläkten ser till att temperaturen stiger fortare.
• Rekommenderas för att tina upp känsliga livsmedel (jordgubbar, smultron).
  Om du höjer temperaturen något kan du tina upp livsmedel som du sedan kan laga till direkt (kött ...).
• Var noggrann så att inte tillagningen av livsmedlen påbörjas. Placera köttet på gallret på andra steget, så att det inte kommer i kontakt med vätskan som rinner av vid upptiningen. Skjut in dryppannan på första steget.

Underhålla och rengöra ugnen

Göra en pyrolysrengöring

Omedelbar pyrolys

1 Plocka ut alla redskap ur ugnen och torka upp eventuellt spill. 2 Kontrollera att tiden visas i teckenfönstret och att den inte blinkar.

12 ^H 40

Du kan välja mellan två olika pyrolysprogram:

P ECO Pyrolysprogram på en timma och 30 minuter.

Pyrolysprogram på två timmar. Tryck två gånger på P för Ecopyrolysprogrammet.

3 Tryck på knappen för önskat pyrolysprogram.

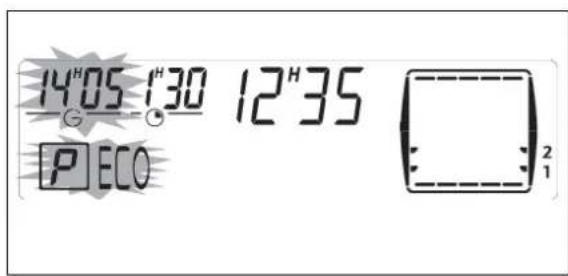

Exempel: 1 timma 30 min. När pyrolysen startar visas symbolen i teckenfönstret samt hur lång tid pyrolysprogrammet varar.

Låssymbolen tänds också för att ange att luckan är låst.

När pyrolysprogrammet är klart blinkar 0:00 och pyrolyssymbolen.

Tryck på valfri knapp för att den aktuella tiden ska visas igen.

4 När ugnen svalnat, använd en fuktig trasa för att torka upp den vita askan.

Ugnen är nu ren och kan användas på nytt för önskad tillagning.

Underhålla och rengöra ugnen

Anmärkningar:

Det går inte att ändra rengöringstemperaturen. Lampan är släckt under pyrolysprogrammet. Om ugnen inte är ren efter pyrolysen betyder det att den borde ha utförts tidigare. Kör pyrolysprogrammet på nytt.

Tidsprogrammerad pyrolys

Följ anvisningarna som anges i avsnittet "Omedelbar pyrolys".
2 Tryck på knappen P för att välja önskat pyrolysprogram.
3 Tryck på knappen ⚙ Symbolen för sluttid för tillagning börjar blinka och anger att det går att ställa in tiden.

4 Tryck på knappen + eller – för att ställa in önskad sluttid.

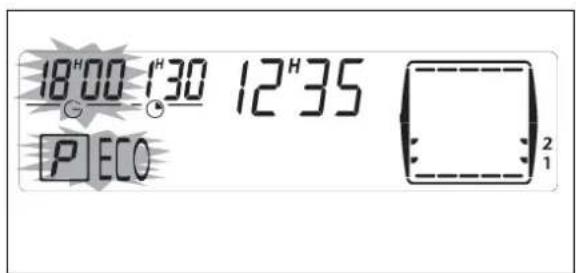

Exempel: sluttid för rengöring kl. 18:00.

När du har gjort inställningen programmeras starttiden för pyrolysen så att den är klar kl. 18:00.

För att rengöra programmeringsfönstret och ugnsluckan, använd en mjuk trasa fuktad med rengöringsmedel för glasrutor. Använd inte skurpulver eller hårda svampar.

Rengöring av luckan (modell MED funktionen PYROLYS)

1 Öppna luckan helt och blockera denna med hjälp av de två röda stoppen.

Dessa medföljer i bifogad plastficka.

2 Plocka ut den första rutan enligt följande: För in de två andra röda stoppen i avsedda skåror A.

Bänd upp för att frigöra rutan.

3 Rengör rutan med en mjuk svamp och diskmedel. Sänk inte ned rutan i vatten.

Använd inte skurpulver eller hårda svampar.

Skölj med rent vatten och torka med en trasa som inte luddar.

Varning

Använd inget skurpulver eller hårdas skrapor av metall för att rengöra ugnens glaslucka; detta kan repa ytan och leda till att glaset spricker.

4 Om nödvändigt, plocka ut luckans samtliga innerglas. Beroende på modell finns ett eller två innerglas med ett svart gummianslag i varje hörn.

5 Efter rengöring, observera texten på glaset och sätt tillbaka de fyra gummianslagen enligt:

* uppe till vänster: L

* uppe till höger: R

6 Sätt tillbaka innerglasen i luckan så att L och R sitter på gångjärnens sida.

- Om ugnen endast har ett innerglas, skall detta sitta så nära den fasthakade rutan som möjligt.

7 Kläm fast den sista rutan med texten "P.Y.R.O.L.Y.S.E" emot dig.

8 Plocka bort de röda plaststoppen.

Apparaten är nu redo att användas igen.

Felsökning

Vad man ska göra om ...

DU KONSTATERAR ATT	MÖJLIGA ORSAKER: ÅTGÄRD
Ugnen värmer inte.	Ugnen är inte inkopplad.Säkringen har gått.Temperaturen som ställts in är för låg.	Koppla in ugnen.Byt säkringen och kontrollera dess värde (16 A).Höj den inställda temperaturen.
Låset blinkar. • Luckan är inte korrekt stängd. - Kontakta kundservicen.
Ugnslampan fungerar inte längre.	Lampan är sönder.Ugnen är inte inkopplad eller säkringen har gått.	Byt lampan.Koppla in ugnen eller byt säkringen.
Pyrolysrengöringen fungerar inte.	Luckan är inte riktigt stängd.Luckans lässystem är defekt.°C-sensorn är defekt.Dörrstängningskontaktorn är defekt.	Kontrollera att luckan är stängd.Kontakta kundservicen.Kontakta kundservicen.Kontakta kundservicen.
Ugnen avger pip.	Under tillagningen.När tillagningen är färdig	Den inställda temperaturen har uppnåtts.Den programmerade tillagningen är klar.
Ugnen visar ^(ODSK)	Vid tryck på knapparna.Spärrning av kontrollerna för barnsäkerheten.	Normal funktion.För att ta bort den, tryck på knappen och välj "spärra upp".

Till installatören

Anslutning

Som specialist, är du ensam kompetent för installationen och anslutningen av ASKO-apparater.

Därför gäller vår garanti endast och uteslutande för de apparater som du själv installerat och anslutit, enligt gällande föreskrifter.

Om detta villkor inte observeras, är installatören ansvarig, förutom vad gäller företaget ASKOS:s ansvar.

Den elektriska anslutningen skall utföras innan apparaten placeras i möbeln.

• Ugnen skall anslutas med en sladd (standard) med 3 ledare på 1,5 mm2 (1 fas +1 N + jord) som skall anslutas till enfasnätet på 220-240 V \~ medels ett standard 1 fas +1 N + jord eluttag IEC 60083 eller enligt installationsbestämmelserna.
  Jordledningen (grön och gul) är ansluten till apparatens pol och skall kopplas till anläggningens jord.
• Om ugnen ansluts till ett eluttag, skall detta vara tillgängligt efter apparatens installation.
• Ugnens nolla (blå ledare) skall anslutas till nätets nolla. varje tråd.
• Fäst kabeln med hjälp av kabelspännet till höger om anslutningsplinten.
• Stäng luckan med hjälp av de 2 skruvarna.
• Strömkabeln (H05 RR-F, H05 RN-F eller H05 VV-F) skall vara tillräckligt lång för att ansluta ugnen till vägguttaget då ugnen plockats ut från möbeln och ligger på golvet framför denna.

För att byta sladden skall denna vara urkopplad från vägguttaget:

• Ned till höger på den bakre huven, skruva loss de två skruvarna för att öppna luckan och sväng ut denna.
• Blotta den nya strömkabelns ledare över 12 mm.
  • Tvinna noggrant trådändarna.
• Lossa skruvarna på anslutningsplinten och avlägsna kabeln som skall bytas.
• Från sidan av huven, för in strömkabeln i kabelklämman till höger om anslutningsplinten.
• Anslut kabelns ledare enligt märkningen på anslutningsplinten.
• Samtliga trådändar skall sitta fastklämda under skruvarna.
• Fasledaren skall kopplas till pol L.
• Den gröna och gula jordledaren skall kopplas till polen
• Nollan (blå) skall kopplas till polen N.
• Skruva in anslutningsplintens skruvar helt och kontrollera att ledarna sitter korrekt genom att dra lätt i varje ledare.
• Fäst kabeln med hjälp av kabelspännet till höger om anslutningsplinten.
• Stäng luckan med hjälp av de 2 skruvarna.

Till installatören

Inbyggnad

Obs!

Ugnen kan installeras under ett arbetsbord eller i en möbelkolonn (öppen* eller stängd) med lämpliga inbyggnadsmått (se bild).

Ugnen erbjuder en optimal luftcirkulation som ger enastående resultat vid matlagning och rengöring, förutsatt att följande föreskrifter efterföljs:

• Centrera ugnen i möbeln så att ett mellanrum på minst 5 mm skiljer den från möblerna intill.
• Materialet i möbeln som ugnen skall byggas in i måste vara värmebeständigt (eller vara klätt i sådant material).
• För bättre stabilitet, fäst ugnen i möbeln med 2 skruvar i avsedda hål på de vertikala posterna (se bild).

För detta:

1 Plocka bort gummipluggarna för skruvhålen för att komma åt fästhålen.
2 Borra först upp ett hål på ∅ 3 mm i möbelns vägg för att undvika att virket spricker.
3 Fäst ugnen med de 2 skruvarna.
4 Sätt tillbaka gummipluggarna för skruvarna (förutom att dölja skruvarna, har dessa även för funktion att dämpa dörrstängningen).

(*) om möbeln är öppen, skall dess öppning vara högst 70 mm.

Allmänt underhåll

Låt ugnen först svalna innan den rengörs för hand.

Använd aldrig skurpulver, stålull eller vassa föremål som riskerar att repa ugnen.

Byta lampa

• Lampan sitter i taket i ugnsutrymmet.

3 Byt lampa, sätt sedan tillbaka lampglaset och koppla åter in ugnen.

Observera

Före ingrepp på lampan, koppla alltid ur ugnen för att undvika risk för stötar och låt, vid behov, apparaten först svalna.
