BRUKSANVISNING OS8440 ASKO

Bruksanvisning Ångugn

Bästa ASKO-kund,

Tack för att ha valt denna kvalitetsprodukt.

Vi garanterar att din maskins inre komponenter är av jämförbar kvalitet med dess yttre delar, och att standarderna som den tillverkats efter är lika höga som dess funktionella effektivitet.

Vi hoppas att denna produkt kommer att svara på alla dina förväntningar för många år framåt.

För att dra bästa nytta av din nya maskin, rekommenderar vi att du först går igenom dess bruksanvisning.

Denna innehåller även information för att värna om miljön.

ASKO 803OS84401

Råd

Allmänt

Ångkokning erbjuder en mängd fördelar, så länge som anvisningarna följs. Ångkokning är sunt och naturligt och bevarar livsmedlens goda smak. En raffinerad sås eller med kryddgrönt tillsätter det lilla extra som gör hela skillnaden.

Den avger inga lukter. Det är inte nödvändigt att krydda vattnet, däremot kan man smaksätta fisk genom att lägga den på en bädd av alger, och fågel kan med fördel läggas på ett knippe rosmarin och dragon.

Med ångkokningen, kan man bereda kött, fisk och grönsaker samtidigt.

Den värmer milt upp pasta, ris och mos, utan att det fastnar eller torkar.

Den underlättar beredningen av krämer, flan, riskakor m.m. Ett aluminiumfolie som täcker rätterna hindrar kondensvatten från att blöta maten.

Inget salt behövs, inte ens i kokvattnet.

För att köttet skall se godare ut, bryn det snabbt på alla sidor i en panna med smält smör.

Jämfört med klassisk vattenkokning erbjuder ångkokning endast fördelar:

Den är snabb: maten börjar tillagas omedelbart medan livsmedel som är nedsänkta i vatten först börjar beredas efter att vattnet börjat koka igen.

Den är bra för hälsan: vitaminerna (de vattenlösliga) och mineralsalterna bevaras väl eftersom de knappast löses upp av det lilla kondensvattnet som bildas på maten.

Dessutom används inget fett vid tillagningen.

Ångan respekterar livsmedlens naturliga smak. Den tillsätter ingen doft, eller grill- eller steksmak och späder heller inte ut smaken eftersom maten inte sänks ned i vatten.

Medaljen har dock sin baksida: Ångkoka inte fisk som inte är riktigt färsk eller grönsaker som legat i kylskåpet lite för länge: resultatet blir katastrofalt!

Ångan överför varken smaker eller dofter. Tveka därför inte att spara tid och pengar genom att samtidigt tillreda t.ex. fisk och en efterrätt, sida vid sida, se dock till att de inte rör varandra.

Ångan är även lämplig för att blanchera, tina upp eller hålla maten varm, i synnerhet såser.

Börja med att bryna köttet - fågel, kalv, fläsk - i en panna med väldigt lite fett för att ge det en aptitlig, guldbrun färg. Avsluta sedan tillagningen med ångkokningen.

Maten blir färdig snabbare och tillreds mer homogent om den skärs upp i mindre bitar.

Råd

Säkerhetsföreskrifter

Denna apparat är avsedd att användas av enskilda personer för hushållsbruk. Den är uteslutande avsedd för tillagning av livsmedel. Denna ugn innehåller ingen asbest.

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga, eller personer utan erfarenhet eller kunskap, förutom om de hålls under uppsikt eller fått föregående anvisningar beträffande apparatens användning av någon som ansvarar för deras säkerhet.

Vid leverans av apparaten, packa upp den eller låt någon packa upp den omedelbart.

Kontrollera dess allmänna utseende. Skriv ned eventuella förbehåll på följesedeln.

Apparaten är avsedd för normalt hushållsbruk. Använd den inte i vinstsyfte eller för industriella ändamål eller för annat än det den är avsedd för.

Ändra inte eller försök inte att ändra apparatens egenskaper. Det kan medföra risker. Håll barn undan från apparaten när denna är i gång. Om de välter en kastrull eller en stekpanna, riskerar de att bränna sig svårt.

Se till att ugnsluckan är äl stängd så att tätningslisten uppfyller sin funktion korrekt. Barn bör hållas under uppsikt så att de inte leker med apparaten. Vid användning, blir apparaten varm. Undvik all kontakt med värmemotständen inuti ugnen. Det finns risk för allvarliga brännskador.

Använd värmeskyddande kökshandskar när du sätter i och tar ut rätter ur ugnen.

När tillagningen är klar, tag inte i redskapen utan lämpliga skydd för händerna.

Ställ inget tungt på ugnsluckan när den är öppen, och se till att inga barn kan kliva upp eller sätta sig på den.

Vid rengöring av ugnsutrymmet skall apparaten vara avstängd.

Vid intensiv eller långvarig användning av apparaten, kan det vara nödvändigt att tillföra extra ventilation genom att öppna fönstret eller öka styrkan av den mekaniska fläkten.

Utöver de tillbehör som levereras med ugnen, använd endast stekfat och redskap som tål höga temperaturer (följ tillverkarens anvisningar).

Efter användning av ugnen, se till att alla kontroller står i från-läge.

Använd aldrig apparater som använder ånga eller högtryck för att rengöra ugnen (av elsäkerhetsskäl).

Viktigt

Bevara denna bruksanvisning med apparaten. Om apparaten säljs vidare eller skänks bort till någon annan, se till att bruksanvisningen medföljer. Vänligen läs igenom dessa råd innan apparaten installeras och används. De är viktiga för att garantera användarens och andras säkerhet.

Råd

Hänsyn till miljön

— Apparatens förpackningsmaterial kan återvinnas. Genom att pl de återvinningscontainrar som tillhandahålls av kommunen bidrar du till att skydda miljön.
— Apparaten innehåller många material som kan återvinnas. Den begagnade apparater inte skall slängas med andra sopor. Apparatens tillverkare har sett

till att återvinningen sker under bästa villkor, i enlighet med europadirektivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Kontakta kommunen eller återförsäljaren för att få reda på var närmaste uppsamlingsställen finns.

—Vi är tacksamma för att du bidrar till att skydda miljön.

Observera

Installationen får endast utföras av kvalificerade installatörer och tekniker.

Denna apparat överensstämmer med följande europeiska direktiv:

• Lågspänningsdirektiv 73/23/EEG enligt ändring i direktiv 93/68/EEG för CE-märkning.
• Direktivet om elektromagnetisk kompatibilitet 89/336/EEG, med ändringen i direktiv 93/68/EEG för CE-märkning.
• EG-förordning nr 1935/2004 om material och produkter avsedda att komma i kontakt med livsmedel.

Råd 2

Allmänt 2

Säkerhetsföreskrifter 3

Hänsyn till miljön 4

Beskrivning av apparaten 6

Ugnens olika delar 6

Tillbehör 8

Funktionsprincip 8

Löstagbar vattenbehållare 8

Användning av apparaten 9

Använda programmeringsfunktionerna 9

Inställning av tiden 9

Tillredning med ånga 10

Funktionssätt 10

Avbryta tillagningen 11

När tillagningen är färdig 11

Ändra tillagningstiden 11

Upptining 11

Råd 12

Uppvärmning 12

Brist på vatten 12

Ändring av tillagningstiden och

sluttid för tillagningen 13

Programmera en tillagning 13

Ändra och avbryta tiden på timern 14

Använda timern 14

Tillagningstabell 15

Underhåll och rengöring av ugnen 17

Till installatören 18

Elektrisk anslutning 18

Inbyggnad 19

Underhåll och rengöring av ugnen 20

Allmänt underhåll 21

Byta lampa 21

Efterservice 22

Ingrepp 22

Originaldelar 22

Beskrivning av apparaten

Ugnens olika delar

1 D i s p l a y

2 F u n k t i o n s v ä l j a r

Beskrivning av apparaten

1. Knapp för tillredning med ånga
2. Knapp för upptining
3. Start/stop-knapp
4. Visning av tiden eller timglas
5. Symbol för tillredning med ånga
6. Symbol för tillagningstiden

7. Symbol för färdig tillagning

8. Temperaturangivelse

9. Inställningsknappar för tiden (+/-)
10. Väljarknapp: SET
11. Symbol för oberoende timer
12. Indikator för problem med vattenkretsen
13. Symbol för upptining
14. Visningsområde för programmerad tid eller starttid för tillagningen
15. Låsning av knappsatsen

Tillbehör

Funktionsprincip

Tillagningskärl för livsmedel (bild 1) Perforerad panna i rostfritt stål för att undvika kontakt mellan maten och kondensvattnet.

Kondensuppsamlare (bild 2) Dryppanna i rostfritt stål för kondensvattnet.

Vid tillagning, placera panna (bild 1) på panna (bild 2) åt motsatt håll så att de inte passar in i varandra (se bilden).

Förvara dem genom att placera panna (bild 1) på panna (bild 2) åt samma håll så att de passar in i varandra.

Rostfritt, uttagbart galler (bild 3): obligatorisk användning i ugnen.

Tillbehören kan diskas i diskmaskin.

Löstagbar vattenbehållare

Behållare för oberoende vattenförsörjning av ugnen.

Dess kapacitet är på ca 1 liter (maxnivå)

Observera

Användning av kalkfattigt vatten underlättar underhållet av ugnen.

Användning av demineraliserat vatten är förbjudet (otjänligt för matlagning).

Användning av apparaten

Använda programmeringsfunktionerna

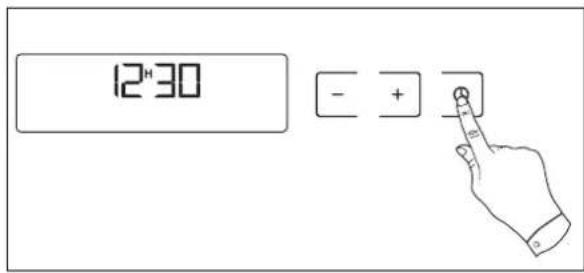

Inställning av tiden

1 Vid driftsättningen Displayen visar 12:00 och blinkar.

Tryck på knapparna + och – för att ställa in tiden (håll ned knappen för att bläddra snabbare).

Exempel: 12:30

Tryck på knappen " 🔒" för att bekräfta. Displayen blinkar inte längre.

2 För ställa om tiden Tryckpå knappen“”i några sekunder tills tiden i teckenfönstret börjar blinka, och släpp sedan upp knappen.

Flera pip hörs och indikerar att inställningen nu är möjlig.

Ställ in tiden med knapparna + och –.

Tryck på knappen " 🔒" för att bekräfta.

Observera

Om tiden inte bekräftas med knappen “ ”, r e g i s t r några sekunder.

Användning av apparaten

Funktionssätt

Vattnet i behållaren rinner ner i vattenutrymmet genom ett rör. Vattnet förångas vid kontakten med en het yta i utrymmets undre del: detta är ånggeneratorn.

Det är inte nödvändigt att hålla i extra vatten i tillagningspannan. För att garantera en GENUIN ÅNGKOKNING tillkommer olika tillbehör som tagits fram speciellt för optimal tillagning.

Observera

Vattenbehållaren MÅSTE fyllas till den högsta nivån innan ugnen sätts igång. Placera behållaren i sitt fack och skjut in det ÄNDA IN tills det KNÄPPER TILL.

Vid tillagningen blir apparaten varm. Varm ånga kommer ut ur ugnen när luckan öppnas. Håll barnen undan från ugnen.

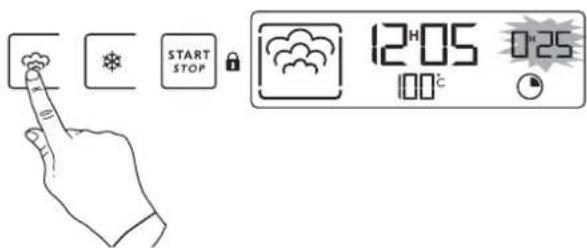

Tillredning med ånga

Ångkokning vid 100 °C.

1 Tryck på knappen. Apparaten föreslår tiden 25 minuter.

2 Ställ in önskad tid (minst 5 min och högst 60 min) med knapparna + eller –.

3 Bekräfta med knappen START.

4 Symbolen tänds. När ugnen när den angivna temperaturen slutar 100°C att blinka och en ljudsignal låter.

Observera

Öppna inte luckan under tillagningen då detta kan försämra tillagningsresultatet.

Användning av apparaten

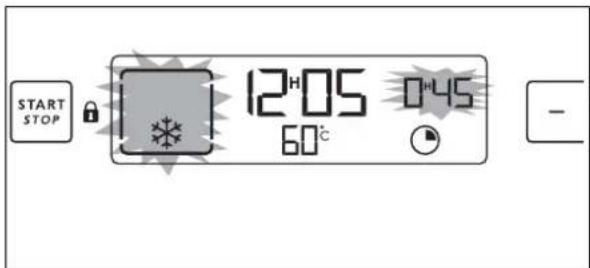

Upptining

Upptining vid 60 °C.

Tryck på knappen. Apparaten föreslår tiden 40 minuter.

2 Ställ in önskad tid (minst 5 min och högst 60 min) med knapparna + eller –.

3 Bekräfta med knappen START.

4 Symbolen tånds. När ugnen när den angivna temperaturen slutar 60 °C att blinka och en ljudsignal låter.

Ändra tillagningstiden

Du kan ändra tillagningstiden medan tillagningen pågår genom att trycka på knaparna + eller –.

Avbryta tillagningen

Det går att avbryta tillagningen när som helst med ett tryck på START/STOP (tryck i ungefär 1 sekund).

Om ånggeneratorn inte hunnit gå igång (ca 1 minut), stoppar ugnen omedelbart och tiden försvinner från displayen.

Om ånggeneratorn hunnit komma igång övergår tiden på displayen till 3 minuter och nedräkningen börjar. Ångan släpps ut före öppningen.

När tillagningen är färdig

0m00s visas på displayen. Tillagningsindikatorn släcks. Ljudsignaler låter med jämna mellanrum i 3 minuter. För att avbryta ljudsignalerna, tryck på START/STOP eller öppna luckan.

Tänk på att du MÅSTE tömma vattenbehållaren.

För att garantera ugnens tillförlitlighet fortsätter fläkten att gå en viss tid efter tillagningen.

Användning av apparaten

Råd

Frys maten i små portioner. Upptiningen går snabbare, blir jämnare och kvaliteten bibehålls. Efter halva upptiningen, kan du vända på matvarorna eller breda ut dem (t.ex. grönsaksbiffar). Skydda bakverk med plastfolie eller låt dem ligga kvar i ursprungsförpackningen. Torka av fisk och korv innan du steker dem. Om fukten sitter kvar får de ingen stekyta. Större stycken (stek m.m.) bör vändas flera gånger, anpassa tiden efter storleken.

Uppvärmning

Du kan värma upp färdiglagade rätter i ångugnen. Rätterna blir inte torra eller överstekta, skvätter inte och fastnar inte. Sätt ånginställningen på 100 °C, ställ fatet eller tallriken på gallret och täck över matvaran med aluminum- eller plastfolie för att undvika att det droppar ner vatten på den. Värm upp i 20 till 25 minuter beroende på rätt/matvara och smak.

Exempel:

En tallrik surkål: 20 min

En skål med soppa (30 cl): 20/25 min.

GRÖNSAKER	I biff (spenat) lagd på fatet 25 min
	I bitar lagda på fatet 40/45 min
FISK	Regnbågsforell (hel)	lagd på fatet 30 min
	Laxstek	lagd på fatet, vänd efter halva tiden 25 min
	Filé (skyddad med folie)	lagd på fatet	15/20 min beroende på tjocklek
	Räkor	lagda på fatet 10/12 min
KÖTT	Kycklinglår	lagda på fatet, vänd efter halva tiden 40/45 min
	Kyckling- eller kalkonbröst		25 min
	Korv	lagd på fatet	25 min
	Kotletter (fläsk, kalv ...)	lagda på fatet, skyddade med folie, vänd efter halva tiden	25/30 min
	Levertärningar (för spett)	skilj efter halva tiden 55/60 min
FRUKT	Blandade bär	lagd på fatet 15 min
	Mos (äppel- ...)	skyddad med folie 35/40 min
BAKVERK	Munkar	i förpackningen, lagda på gallret	15 min
	Bullar	i förpackningen, lagda på gallret	15 min

Brist på vatten

Vid problem med vattenkretsen under tillagningen, visas indikatorn "vatten saknas" och en ljudsignal låter.

Detta fel beror på att:

• behållaren är tom.
• behållaren inte har satts in ordentligt. Efter att dessa två punkter har åtgärdats, återstartar tillagningen automatiskt efter luckans stängning.

Användning av apparaten

Programmera en tillagning

Tillredning med ånga vid 100 °C. Du kan programmera tillagningstiden så att rätten är klar vid en särskild tidpunkt.

Exempel: Klockan är 12.05 och du måste åka iväg. Rätten skall vara klar till kl. 13:00 och tillagningen tar 20 minuter.

1

Tryck på knappen. Apparaten föreslår tiden 25 minuter.

2 Ställ in önskad tid (minst 5 min och högst 60 min) med knapparna + eller –. Exempel: 20 min.

3 Bekräfta med knappen SET.

4 Tiden och symbolen för tillagningens sluttid visas och blinkar. Det är då möjligt att ställa in sluttiden för tillagningen: Tryck på knapparna + eller – Exempel: 13:00

5 Bekräfta med knappen SET.

Om du inte bekräftar med knappen SET, avbryts programmeringen, tiden upphör att visas och klockan visas på nytt.

Ändring av tillagningstiden och sluttid för tillagningen

Du kan när du vill visa eller ändra sluttiden för tillagningen genom att trycka på knappen SET. För att radera programmeringen, tryck på START/STOP.

Användning av apparaten

Använda timern

Ugnen är utrustad med en elektronisk timer som är oberoende av ugnens övriga funktioner och som kan användas för att räkna ned valfri tid.

Denna funktion fungerar oberoende av ugnen. Den kan inte användas för att stoppa ugnen automatiskt.

Funktionen kan emellertid användas medan ugnen är i gång. I så fall visas timerns tid istället för klockan.

1 Tryck på knappen SET i några sekunder. 0m00s, symbolen för timern börjar blinka.

2 Ställ in önskad tid (högst 59 min 50 sekunder) genom att trycka på knapparna + eller –.

Efter några sekunder startar timern nedräkningen av tiden.

När tiden runnit ut, låter ljudsignaler i några sekunder. 0m00s visas och blinkar på displayen.

Ändra och avbryta tiden på timern

Ljudsignalerna avbryts med ett långt tryck på SET eller START.

När nedräkningen startat går det att ändra tiden som återstår genom att trycka i några sekunder på SET och sedan på knapparna + och –.

För att avbryta timern, tryck på SET i några sekunder och återställ sedan tiden till 0m00s.

Tillagningstabell

GRÖNSAKER	TIDOxeltmängd	BEREDNING	ANMÄRKNINGAR
Kronärtskockor (små)	40-45 min.	uppochned på fatet	Den angivna tiden beror på grönsakernas beskaffenhet, storlek och färskhet. Följ anvisningarna i spalten "Beredning".
Sparris	35-45 min.	för topparna, reducera tiden
Broccoli	18 min.	i små buketter
Morötter	20-22 min.	i tunna slantar	Tillagningstiden förblir den samma oavsett mängden som skall tillagas.Exempel: 1 eller 4 kronärtskockor:samma tillagningstid.
Rotselleri	25-30 min.	i tunna skivor
Pumpa	15-20 min.	i kuber
Svamp	15 min.	i tunna skivor
Kål	30-35 min.	Brysselkål
	22 min.	Blomkål i små buketter
	30-35 min.	Strimlad grönkål	Stick i grönsakernas tjockaste del för att kontrollera om de är färdiga. När de är mjuka är de färdiga.
Zucchini	10-15 min.	i skivor
Koregi	20 min.
Spenat	20 min.	(färsk) rör om under tillagningen (djupfryst) " "
	35 min
Endiver	30 min.	utan rot och delade mitt itu på längden
Fänkål	22 min.	delade mitt itu
Gröna bönor	30-35 min.
Rovor	15-20 min.	i kuber
Färska ärter	20-25 min.	/
Purjolök	25 min.	delade mitt itu
Potatis	25 min.	skurna i skivor hela
	40-45 min.
SNÄCKOR OCH SKALDJUR	TID	BEREDNING	ANMÄRKNINGAR
Pilgrimsmusslor	10-12 min.	med kryddor	Placera snäckorna på gallret till glasfatet, tillsätt kryddgrönt.Lägg skaldjuren på en algbädd.
Musslor/Strandsnäckor	20-25 min.	med kryddor
Krabba/Krabbtaska	25 min.	/
Hummer	30-35 min.	beroende på vikt
Havskräftor	12-15 min.	/
FRUKT/KRÄMER	TID	BEREDNING	ANMÄRKNINGAR
Äpplen/päron/persikor	10-15 min.	hela, skalade	Tiden beror på mognaden.
Kompott	25 min.	frukt i skivor
Krämer	10 min.	i portionsformar

Tillagningstabell

FISK	TID	BEREDNING	ANMÄRKNINGAR
Gädda	25-30 min.	hel (1 kg)	*Kotletter: runda, 2 till 3 cm tjocka fiskskivor (180/200 g) per person.Använd bara ytterst färska produkter.Lägg hela fisken i fatet, ensam eller på lagerblad, fänkålsblad eller andra kryddväxter.Avlägsna skinnet direkt efter tillagningen, det lossnar lätt.
Torsk/Gråsej	13-15 min.	kotletter (180 g)*
Abborre	20-25 min.	hel (1 kg)
Kolja	15 min.	filéer
Sill	20 min.	hel (200g)
Lyrtorsk och gråsej	15-25 min.	kotletter (180 g)
Marulk	15 min.	beroende på tjocklek
Makrill	20 min.	hel (250g)
Vitling/Torsk	15 min.	filéer
Rocka	25-30 min.
Rödbarb	15 min.	hel (200 g)
Rödbarb	10 min.	filéer
Svart pigghaj	20 min.	tjocka skivor (6-10 cm långa)
Lax	15-20 min.	kotletter (180/200 g)
Sjötunga	10-12 min.	filéer
Tonfisk	20-25 min.	kotletter (180/200 g)
Regnbågsforell hel (1 kg)	20-25 min.	hel (200 g) 13-15 min.
KÖTT/ÄGG	TID	BEREDNING	ANMÄRKNINGAR
Nöt	15-30 min.
Fläsk (filé mignon)	25 min.	Stek 800 g: 55-60 min.	Bryn sedan i grillen i ett annat fat.
Fågel (bröst, filé)	20-25 min.	Kycklinglår: 35-45 min.
(Kalvrullader)	25 min.	Kalkonkycklingstek: 50-60 min.
Korv	20 min.	Rökt korv 400 g
Blodkorv	10-15 min.
Ägg	7 min.	Löskokt: placera det direkt på gallret.
med ytterst färska ägg förvarade vid rumstemperatur.	5-6 min.	Stekt: knäckt i ett separat fat som placeras på gallret och täcks med plastfilmMjukkokta: placera det direkt på gallret.Hårdkokta / I cocotte: se detaljerat recept.
	8 min.
	10-12 min.
RIS, PASTA COUSCOUS	TID	BEREDNING	ANMÄRKNINGAR
Lägg direkt i ett fat och täck med vatten eller mjölk. Ångan räcker nämligen inte för att mätta dessa svällande livsmedel. Täck med aluminiumfolie för att undvika att vattendroppar faller ner i fatet.
Risgrynsgröt	30 min.	100 g sköljt ris – 2 dl mjölk – 2 msk socker	Rör om med en gaffel i slutet av tillagningen.
Couscous	20 min.	200 g (2,5 dl vatten)

Underhåll och rengöring av ugnen

Vad man ska göra om ...

DU SER ATT

Displayen tänds inte.

Lampan fungerar inte längre.

Vatten eller ånga läcker ut vid luckan under tillagningen.

ORSAKER

Strömförsörjningsfel. Elektronikkortet är ur funktion.

Lampan är sönder. Ugnen är inte inkopplad. Såkringen har gått.

Luckan är inte riktigt stängd. Luckans tätningslist är defekt.

ÅTGÄRDMÖJLIGA

- Kontrollera strömförsörjningen (säkringarna). - Kontakta kundservicen.

- Byt lampa. - Koppla in ugnen. - Byt säkring.

- Kontakta kundservice.

I varje fall, om ingreppet inte hjälper, kontakta kundservicen snarast.

Till installatören

Elektrisk anslutning

Inbyggnaden av ugnen måste ske så att elsäkerheten garanteras. Vid installation och underhållsingrepp, skall apparaten vara bortkopplad från vägguttaget, säkringarna skall vara urkopplade eller bortplockade.

Den elektriska anslutningen skall utföras innan apparaten placeras i möbeln.

Kontrollera att:

• installationens tillgängliga effekt är tillräcklig,
• ledningarna är i gott skick,
• ledningarnas diameter överensstämmer med installationsföreskrifterna.

Ugnen skall anslutas med en kabel (standard) med 3 ledare på 1,5 mm2

(1 fas + 1 nolla + jord) som skall anslutas till det allmänna elnätets enfasström på 220-240 V medels en standardkontakt med 1 fas + 1 nolla + jord IEC 60083

eller en frånskiljare som bryter alla poler i enlighet med gällande installationsbestämmelser.

Observera

Jordledaren (grön/gul) är ansluten till apparatens -pol och skall kopplas till anläggningens jord.

Om anslutningen sker medels ett eluttag, skall detta vara tillgängligt efter installationen.

Installationens säkring skall vara på 10 ampere.

Om strömförsörjningssladden är skadad, skall denna bytas ut av tillverkaren, dennes kundservice eller någon med likvärdig kompetens för att undvika all fara.

Till installatören

Inbyggnad

Obs!

Ugnen kan installeras under ett arbetsbord eller i en möbelkolonn (öppen* eller stängd) med lämpliga inbyggnadsmått (se bild).

Ugnen erbjuder en optimal luftcirkulation som ger enastående resultat vid matlagning och rengöring, förutsatt att följande föreskrifter efterföljs:

• Centrera ugnen i möbeln så att ett mellanrum på minst 5 mm skiljer den från möblerna intill.
• Materialet i möbeln som ugnen skall byggas in i måste vara värmebeständigt (eller vara klätt i sådant material).
• För bättre stabilitet, fäst ugnen i möbeln med 2 skruvar i avsedda hål på de vertikala posterna (se bild).

För detta:

1 Plocka bort gummipluggarna för skruvhålen för att komma åt fästhålen.
2 Borra först upp ett hål på ∅ 3 mm i möbelns vägg för att undvika att virket spricker.
3 Fäst ugnen med de 2 skruvarna.
4 Sätt tillbaka gummipluggarna för skruvarna (förutom att dölja skruvarna, har dessa även för funktion att dämpa dörrstängningen?).

(*) om möbeln är öppen, skall dess öppning vara högst 70 mm.

Underhåll och rengöring av ugnen

Underhåll

Ugnsutrymmet (efter varje tillagning)

Torka rent utrymmet med en torr trasa när ånggeneratorn svalnat eller låt ugnen torka med luckan halvöppen.

Vattenförsörjningsröret (1 gång i månaden).

Skruva loss vattenröret för att plocka ut det.

Avlägsna eventuella kalkavlagringar inuti röret (med hjälp av ett tunt och spetsigt föremål, t.ex. ett grillspett eller en sticka).

Ånggeneratorn (1 gång i månaden).

Häll 1/2 glas ättika på generatorn.

Låt verka några minuter, rengör och skölj med vatten.

Använd inte svampar eller pulver med slipande/polerande verkan, eller rengöringsmedel för kaffebryggare.

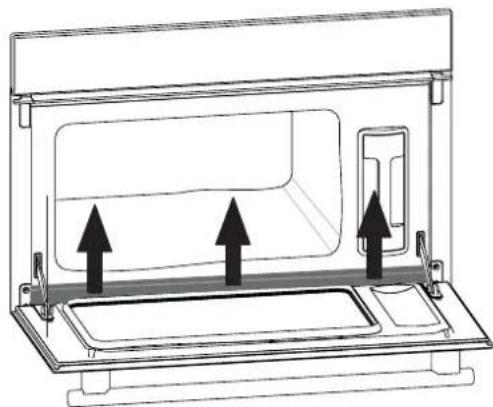

Rengöring av rännan

Lyft rännan uppåt för att plocka ut den, torka rent den och sätt sedan tillbaka den så att den passar i de tre avsedda skårorna.

Rengör inte ugnen med apparater som använder ånga.

Allmänt underhåll

Låt ugnen först svalna innan den rengörs för hand.

Använd aldrig skurpulver, stålull eller vassa föremål som riskerar att repa ugnen.

Byta lampa

- Lampan sitter i uppe längst in ugnsutrymmet.

3 Byt lampa, sätt sedan tillbaka lampglaset och koppla åter in ugnen.

Observera

Före ingrepp på lampan, koppla alltid ur ugnen för att undvika risk för stötar och låt, vid behov, apparaten först svalna.

Ingrepp

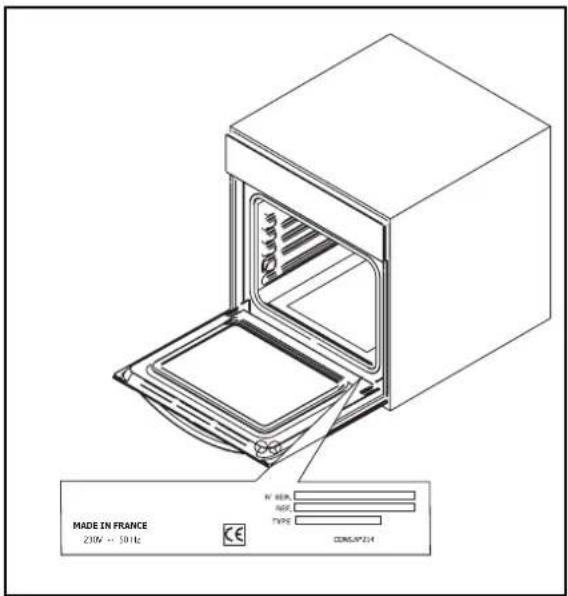

Eventuella ingrepp på apparaten måste utföras av en behörig yrkesutbildad person som representerar varumärket. När du ringer, skall du ange alla referenser för apparaten (modell, typ och serienummer). Dessa uppgifter står på märkskylten.

Originaldelar

Vid underhållsingrepp, fordra att endast certifierade originaldelar används.
