BRUKSANVISNING QW147075 Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt tvättmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Stäng av produkten och koppla bort den från elutta-get före underhåll.

• Ändra inte produktens specifikationer.

• Följ högsta tillåtna lastvolym på 7 kg (se kapitlet "Programtabell").

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• Vattentrycket (minimum och maximum) måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa)
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.

2. ⚠ SÄKERHETSFÖRESKRIFTER

2.1 Installation

• Ta bort förpackningen och transportbultarna.
• Spara transportbultarna. När du flyttar produkten igen måste du spärra trumman.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.
• Följ de installationsinstruktioner som följer med produkten.
• Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.
• Installera inte produkten där luckan inte kan öppnas helt.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Kontrollera att luft kan cirkulera mellan produkten och golvet.
• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och mattan.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Produkten måste vara jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

2.2 Använd

WARNING

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Följ säkerhetsanvisningarna på diskmedelspaketet.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

• Ta inte på luckglaset när ett program är igång. Glaset kan bli hett.

• Kontrollera att du tagit ut alla metallföremål från tvätten.

• Placera inte en behållare för uppsamling av vattenläckage under produkten. Kontakta Service för att kontrollera vilka tillbehör som kan användas.

2.3 Skötsel och rengöring

WARNING

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.4 Avfallshantering

WARNING

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort luckläset för att hindra att barn eller djur stängs in inuti produkten.

3. PRODUKTBESKRIVNING

12 4 5 6 7

1 Arbetsyta

2 Diskmedelsfack

3 Kontrollpanelen
4 Luckhandtag
5 Typskylt
6 Filter till tömningspump
7 Fötter för nivåutjämning av produk- ten

3.1 Fästplåtsats (4055171146)

Använd detta specialtillbehör när du installerar produkten på en plint.

Det hindrar produkten från att röra sig när den är igång.

Läs noga igenom anvisningarna som medföljer tillbehöret.

Du kan köpa det i alla godkända servicebutiker.

4. KONTROLLPANEL

12 Bomull Eco Super Eco 20 Min. - 3 kg Snabb Intensiv Jeans Gardiner Skoljning Centr./Tömming På / Av Vit/Kulär + Färtvätt Extra lyst Syntet + Färtvätt Lättstruktur Fintvätt Ylle/Siden Temp. Centr. Flöckar Extra Skoljning Snobb Fördrösjd Start Start/Paus 45

1 Strömbrytare På/Av (På/Av)
2 Programväljare
3 Display
4 Start/Paus-knapp (Start/Paus)
5 Knapp för Födröjd start Födröjd Start
6 Knappen Tidspar (Snabb)

7 Knapp för extra sköljning (Extra Sköljning)
8 Fläck-knapp (Fläckar)
9 Knapp för reducerad centrifugering (Centr.)
10 Temperaturknapp (Temp.)

4.1 Display

ABCD 60|1000 1.15

A) Temperaturområdet: - ⑥ : centrifugeringsfas
- 88: Temperaturindikator - - - : Kontrollampa för kallt vatten.
B) Centrifugeringsområdet:
- 1888: Indikator för centrifuge- ringshastighet - ---: Indikator för Ingen centri- fugering ^1) - □: Indikator för Sköljstopp
C) Indikatorer på displayen:
- : tvättfas - : sköljfas
- © : centrifugeringsfas
- 📋 : Barnlås - 📋 : Lucka låst
- ⏻: Fördröjd start
D) Tidområdet:
- 125 : Programmets längd - 2h : fördröjd start - E20 : larmkoder - Err : felmeddelande - D : När programmet är klart.

5. PROGRAM

ProgramTemperaturområde	Typ av tvätt och smutsMaximal tvättmängd, maximal centrifuge-ringshastighet
Vit/Kulör95 °C - kall	Vit och färgad bomull. Normal smuts och lätt smuts.7 kg, 1400 varv/min
Vit/Kulör + Förtvätt95 °C - kall	Vit och kulört bomull Hårt smutsad tvätt.7 kg, 1400 varv/min
Extra tyst95 °C - kall	Vit och kulört bomull Normal smuts och lätt smuts. Detta program eliminerar alla centrifuge-ringsfaser för att få en tyst tvätt.7 kg
Syntet60 °C - Kall	Syntet eller blandade material. Normal smuts och lätt smuts.7 kg, 1200 varv/min
Syntet + Förtvätt60 °C - Kall	Syntet eller blandade material. Hårt smutsad tvätt.7 kg, 1200 varv/min

1) Endast i programmet Centrifugering/Tömning.

ProgramTemperaturområde	Typ av tvätt och smutsMaximal tvättmängd, maximal centrifuge-ringshastighet
Lättstruket1)60 °C - Kall	Plagg i syntetmaterial. Normal smuts och lätt smuts.3.5 kg, 1000 varv/min
Fintvätt40 °C - Kall	Ömtåliga material som akryl, viskos, polyester.Normal smuts och lätt smuts.3.5 kg, 1200 varv/min
Ylle/Siden40 °C – kall	Maskintvättbar ylle, handtvättbar ylle och ömtå- liga material märkta med symbolen "hand- tvätt".2 kg, 1200 varv/min
Centr./Tömning För att centrifugera och tömma ut vattnet i trumman. Alla material.7 kg, 1400 varv/min
SköljningKall	För att skölja och centrifugera tvätten. Alla ma- terial.7 kg, 1400 varv/min
Gardiner40 °C - Kall	Specialprogram för gardiner. Förtvättsfasen ak- tiveras automatiskt.2)2 kg, 800 varv/min
Jeans60 °C - Kall	Denim- och jerseyplagg. Även för plagg i mörka färger.7 kg, 1200 varv/min
Snabb Intensiv60°C - 40°C	Snabbt tvättprogram för lätt smutsad vit/färgäk- ta bomull och blandmaterial.5 kg, 1200 varv/min
20 Min. - 3 kg40° - 30°	Bomull och syntet som är lätt smutsade och bara använda en gång.
Super Eco3)Kall	Blandade material (bomull och syntet).max. 3 kg, 1200 varv/min
Bomull Eco4)60 °C - 40 °C	Vit bomull och färgäkta bomull. Normalt smuts- ad tvätt.7 kg, 1400 varv/min

1) Tvätt- och centrifugeringsfasen är skonsam för att förhindra att tvätten blir skrynklig. Produkten lägger till ytterligare sköljningar.
2) Fyll inte på tvättmedel för förtvättsfasen.
3) Program för minskad tid och reducerad energi- och vattenåtgång.
4) Standardprogram för energimärkningens förbrukningsvärden
Enligt bestämmelsen 1061/2010 är dessa program "Standardprogram 60 °C bomull" och "Standardprogram 40 °C bomull". De är de mest effektiva programmen vad gäller kombinationen energi- och vattenförbrukning för normalt smutsad tvätt.
Vattentemperaturen i tvättfasen kan skilja sig från temperaturen som anges för valt program.

Programfunktioner kompatibilitet

Program			Fläck-ar	Extra Skölj-ning	Snabb	För-dröjd Start
Vit/Kulör ■	■	■	■
Vit/Kulör + För-tvätt		■	■	■	■
Extra tyst	■	■	■
Syntet ■	■	■	■
Syntet + Förtvätt ■		■	■	■	■
Lättstruket ■	■	■	■
Fintvätt ■	■	■	■
Ylle/Siden		■	■	■
Centr./Tömning1)		■	■	■
Sköljning		■		■		■
Gardiner		■		■		■
Jeans ■	■	■	■
Snabb Intensiv		■		■		■
20 Min. - 3 kg ■		■
Super Eco		■		■		■
Bomull Eco □		■	■	■	■

1) Om du ställer in funktionen Ingen centrifugering är tömningsfasen den enda tillgängliga.

6. FÖRBRUKNINGSVÄRDEN

I programets start visar displayen varaktighetsprogramet för maxvikten. Under tvättfasen blir programets varaktighet automatiskt uträknat och kan förkortas ordentligt om tvättens vikt är mindre än maxvikten (t.ex. Bomull 60°C med maxvikt 7 kg, så överskrider programet 2 timmar. Om vikten där- emot är 1 kg så är programet klart på mindre än en timme). När apparaten räknar ut programets längd så blinkar en lampa i displayen.

Uppgifterna i tabellen är ungefärliga. Olika orsaker kan ändra uppgifterna: mängden och typen av tvätt, vattnet och omgivningstemperatur.

Program	Vikt (kg)	Energiför-brukning (kWh)	Vattenför-brukning (li-ter)	Ungefärlig programtid (minuter)	Återståen-de fukt (%)1)
Vit/Kulör 60 °C	7	1.30	62	157	52

Program Vikt(kg)	Energiför-brukning(kWh)	Vattenför-brukning (li-ter)	Ungefärlig programtid (minuter)	Återståen-de fukt(%)1)
Vit/Kulör 40°C	7 0.80 62 154 52
Syntet 40 °C	3.5 0.53 45 127 35
Fintvätt 40 °C	3.5 0.57 53 100 35
Ylle 30 °C	2 0.25 45 56 30
Vanliga bomullsprogram
Standard 60°C bomull	7 0.86 52 240 52
Standard 60°C bomull	3.5 0.74 41 215 52
Standard 40°C bomull	3.5 0.52 41 210 52
Av-läge (W) Kvar på-läge (W)
0.48 0.48
Informationen i tabellen ovan är i enlighet med EU-kommissionens förordning 1015/2010 om genomförande av direktiv 2009/125/EC.

1) När centrifugeringen är klar.

7. TILLVALSFUNKTIONER

7.1 Temperatur (Temp. °C)

Ställ in den här funktionen för att ändra den inställda temperaturen.

Indikator _ _ = kallt vatten.

Kontrollampan för inställd temperatur tänds.

7.2 Centrifugering (Centr.)

Med den här funktionen kan du sänka den förinställda centrifugeringshastigheten.

På displayen visas indikatorn för den inställda hastigheten.

Tillvalscentrifugeringsfunktioner:

Ingen centrifugering

• Ställ in den här funktionen för att ta bort alla centrifugeringsfaser.

• Ställ in den för mycket ömtåliga plagg.

• Sköljfasen använder mer vatten för vissa tvättprogram.

• På displayen visas indikatorn ____ .

Sköljstopp

• Ställ in den här funktionen för att förhindra att tvätten skrynklar.
• Tvättprogrammet stannar med vattnet i trumman. Trumman roterar regelbundet för att undvika att tvätten skrynklas.
• Luckan förblir låst. Du måste tömma ut vattnet för att kunna låsa upp luckan.
• På displayen visas indikatorn □.

Se "När programmet är klart" för tömning av vattnet.

7.3 Fläckar (Fläckar)

Välj den här funktionen för att lägga till fläckfunktionen till ett program.

Används för tvätt med mycket svåra fläckar.

När funktionen ställs in ska fläckborttagningsmedel hållas i facket 📊.

Funktionen lägger till tid till programlängden.

Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

7.4 Extra sköljning (Extra Sköljning)

Med den här funktionen kan du lägga till några sköljningar till ett tvättprogram.

Använd den här funktionen för personer som är allergiska mot tvättmedel och i områden där vattnet är mjukt.

Kontrollampan tänds.

7.5 Snabb (Snabb)

Med den här funktionen kan du minska programlängden.

• Tryck på den här knappen en gång för att ställa in "Kortare längd" för lätt smutsade plagg.
• Tryck två gånger på den här knappen för att ställa in "Extra snabb" för mycket lätt smutsade plagg.

Vissa program accepterar bara en av de två funktionerna.

7.6 Födröjd start (Födröjd Start)

Med den här funktionen kan du senare-lägga starten av ett program med 30 minuter till 20 timmar.

På displayen visas tillhörande indikator.

7.7 Barnlås

Med den här funktionen kan du förhindra att barnen leker med kontrollpanelen.

- Aktivera/avaktivera funktionen genom att trycka på Temp. och Centr. samtidigt tills kontrollampan 📋 tänds/släcks.

• När du tryckt på Start/Paus läses funktionerna och programvredet.
• Innan du trycker på Start/Paus: Produkten startar inte.

7.8 Permanent inställning av extra sköljning

Med den här funktionen kan du ha funktionen för extra sköljning på permanent när du ställer in ett nytt program.

- Aktivera/avaktivera funktionen genom att trycka på Snabb och Fördröjd Start samtidigt tills kontrollampan Extra Sköljningtänds/släcks.

7.9 Ljudsignaler

Ljudsignalen låter när:

• Du sätter på produkten.
• När du stänger av produkten.
• När du trycker på knapparna.
• När programmet är klart.
• När ett fel har uppstått på produkten. Avaktivera/aktivera ljudsignalerna genom att trycka på Fläckar och Extra Sköljning samtidigt i 6 sekunder.

Om du avaktiverar ljudsignalerna fortsätter de att låta när det är fel på produkten.

8. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

1. Häll 2 liter vatten i tvättmedelsfacket för tvättfasen. Då aktiveras tömningssystemet.

2. Häll en liten mängd tvättmedel i facket för tvättfasen.

3. Ställ in och starta ett program för bomull vid högsta temperaturen utan tvätt. Detta tar bort all möjlig smuts från trumman och baljan.

9. DAGLIG ANVÄNDNING

9.1 Fylla på tvätt

1. Öppna luckan till produkten.
2. Lägg in tvätten i trumman, ett plagg i taget. Skaka kläderna innan du lägger dem i produkten. Lägg inte i för mycket tvätt i trumman.
3. Stäng luckan.

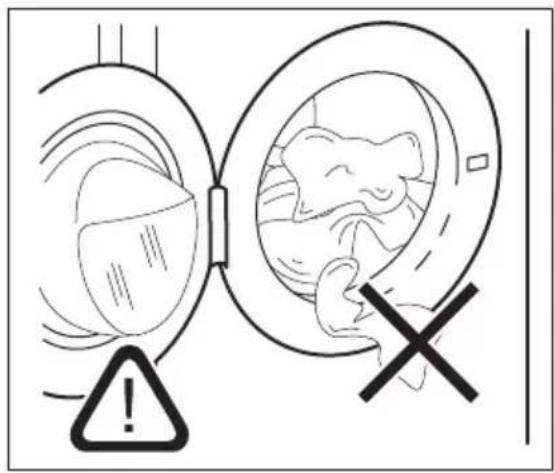

FÖRSIKTIGHET

Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

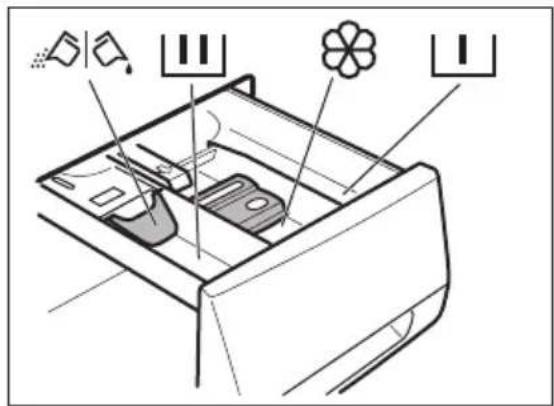

9.2 Använda tvättmedel och andra medel

• Mät upp tvätt- och sköljmedel.
• Stäng tvättmedelslådan försiktigt.

Tvättmedelsfack för förtvättsfasen.

Tvättmedelsfack för tvättfasen.

Fack för flytande tillsatser (sköljmedel, stärkelse)

Flik för pulvertvättmedel eller flytande tvättmedel.

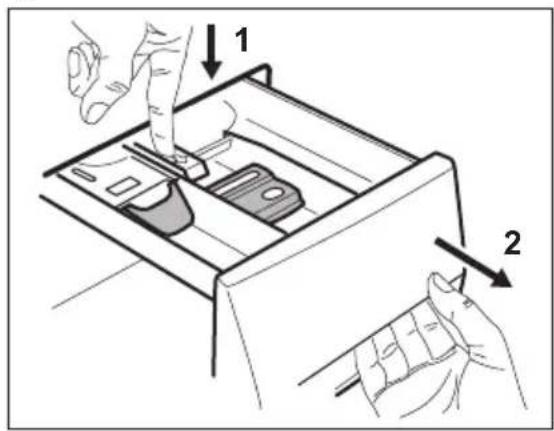

Flytande eller pulvertvättmedel

1.

• Position A för pulvertvättmedel (fabriksinställning).
• Position B för flytande tvättmedel.

När du använder flytande tvättmedel:

• Använd inte geléaktigt eller flytande tvättmedel.
• Lägg inte i mer flytande tvättmedel än till maxnivån.
• Ställ inte in förtvättsfasen.
• Ställ inte in fördröjd start.

9.3 Aktivera produkten

Tryck på På/Av för att aktivera och avaktivera produkten. En ljudsignal avges när produkten är slås på.

9.4 Inställning av program

1. Vrid programväljaren till önskat diskprogram:

2. Motsvarande programlampa tänds.

3. Kontrollampan för Start/Paus blinkar.
4. På displayen visas:

5. standardtemperatur

6. centrifugeringshastighet

7. indikatorerna för programfaserna

8. programmets varaktighet.

9. Ändra vid behov temperaturen, centrifugeringshastigheten, programlängden eller lägg till tillgängliga funktioner. När du aktiverar en funktion visas indikatorn för inställd funktion.

Om du gör ett felaktigt val visar displayen meddelandet Err.

9.5 Starta ett program utan fördröjd start

Tryck på Start/Paus:

• Kontrollampan Start/Paus slutar blinka och fortsätter lysa med fast sken.
• Indikatorn ⏚ börjar blinka på dis- playen.
• Programmet startar, luckan läses och displayen visar kontrollampan —.
• Tömningspumpen kan vara igång en kort tid när produkten fyller på vatten.

Efter ca 15 minuter från program- mets start:

• Produkten justerar programlängden automatiskt efter tvättens vikt.
• På displayen visas det nya värdet.

9.6 Starta ett program med fördröjd start

- Tryck på Fördröjd Start flera gånger tills önskad fördröjd start visas på displayen. Tillhörande indikator tänds på displayen.

• Tryck på Start/Paus:
  – Produktens nedräkning startar.
  – När nedräkningen är klar startar programmet automatiskt.

Du kan avbryta eller ändra inställningen för den fördröjda starten innan du trycker på Start/Paus.

Avbryta den fördröjda starten:

1. Ställ produkten i pausläge genom att trycka på Start/Paus.
2. Tryck på Fördröjd Start tills displayen visar ☐.
   Tryck på Start/Paus en gång till för att starta programmet direkt.

9.7 Avbryta ett program och ändra funktionerna

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på Start/Paus. Kontrollampan blinkar.

2. Ändra funktionerna.

3. Tryck på Start/Paus igen. Programmet fortsätter.

9.8 Avbryta ett program

1. Tryck på På/Av i några sekunder för att avbryta programmet och stänga av produkten.
2. Tryck på samma knapp igen för att slå på produkten. Du kan nu ställa in ett nytt tvättprogram.

Produkten tömmer inte ut vattnet.

9.9 Ändra funktionerna

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på Start/Paus. Motsvarande kontrollampa blinkar.
2. Ändra funktionerna.
3. Tryck på Start/Paus igen. Programmet fortsätter.

9.10 Öppning av luckan

Luckan är låst medan ett program eller fördröjd start pågår och —0 visas på dis-playen.

FÖRSIKTIGHET

Om temperaturen och nivån på vattnet i trumman är för hög kan du inte öppna luckan.

Öppna produktens lucka när fördröjd start är aktiverat:

1. Tryck på Start/Paus för att pausa produkten.
2. Vänta tills Luckläsets kontrollampa släcks.
3. Öppna dörren.
4. Stäng luckan och tryck på Start/Paus igen. Startfördröjningen fortsätter vara aktiverat.

Öppna produktens lucka när programmet är aktiverat:

1. Tryck på På/Av i några sekunder för att avaktivera produkten.
2. Vänta några minuter innan du försiktigt öppnar produktens lucka.
3. Stäng produktens lucka.
4. Ställ in programmet igen.

9.11 När programmet är klart

• Produkten stannar automatiskt.
• En ljudsignal hörs (om den är aktive-rad).
  • 0 tänds på displayen.
• Kontrollampan Start/Paus släcks.
• Kontrollampan för lucklåset → släcks.
• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.
• Stäng vattenkranen.
• Tryck på På/Av i några sekunder för att avaktivera produkten.

Tvättprogrammet är klart men det finns vatten i trumman:

– Trumman roterar regelbundet för att undvika att tvätten skrynklas.
- Kontrollampan för luckan ← → är tänd. Luckan förblir låst.
– Du måste tömma ut vattnet för att kunna öppna luckan.

För tömning av vattnet:

1. Sänk vid behov centrifugering-shastigheten.

2. Tryck på Start/Paus. Produkten tömmer ut vattnet och centrifuge-rar.

3. När programmet är klart och kontrollampan för lucklåset → släcks kan du öppna luckan.

4. Tryck på På/Av i några sekunder för att avaktivera produkten.

Produkten töms och centrifuge-rar automatiskt efter cirka 18 tim-mar (utom för ylleprogrammet).

Funktionen AUTO Stand-by stänger automatiskt av produkten för att minska energiförbrukningen när:

• Du inte använder produkten under 5 minuter innan du trycker på knappen Start/Paus.
  Tryck på knappen På/Av för att slå på produkten igen.

- Efter 5 minuter från tvättprogrammets slut

Tryck på knappen På/Av för att slå på produkten igen.

Displayen visar slutet för det senast inställda programmet.

Vrid programväljaren för att ställa in ett nytt program.

10. RÅD OCH TIPS

10.1 Fylla på tvätt

• Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle
• Följ tvättanvisningarna som finns på tvätmärkningen.
• Tvätta inte vita och färgade plagg till-sammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att du tvättar dem separat de första gångerna.
• Stäng örngott, blixtlås, hakar och tryckknappar. Knyt skärp.

• Töm alla fickor och veckla ut plaggen.

• Vänd ut och in på flerfärgade plagg, ylle och plagg med tryck.
  • Ta bort svåra fläckar.

• Tvätta svåra smutsfläckar med ett specialtvättmedel.
• Var försiktig med gardiner. Ta bort hakarna eller lägg gardinerna i en tvättpåse eller ett örngott.
• Tvätta inte i produkten:
• Tvätt utan fäll eller med snitt
  – Behåar med metallbygel.
• Tvätta små plagg i en tvättpåse.
• En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsfasen. Om detta händer, justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.

10.2 Svåra fläckar

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du tar bort dessa fläckar innan du lägger in plaggen i produkten.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

10.3 Tvättmedel och tillsatser

• Använd endast tvättmedel och tillsatser som är särskilt avsedda för tvättmaskiner.
• Blanda inte olika sorters tvättmedel.
• För miljöns skull ska du inte använda mer diskmedel än nödvändigt.
• Följ alltid anvisningarna på förpackningen till dessa produkter.
• Använd rätt produkter för materialets typ och färg, programtemperatur och smutsgrad.
• Om produkten inte har ett tvättmedelsfack med luckenheten tillsätter du det flytande tvättmedlet med en doseringsboll.

10.4 Ekologiska tips

• Ställ in ett program utan förtvätt om du har tvätt som är normalt smutsig
• Starta alltid ett tvättprogram med full maskin.
• Använd vid behov fläckborttagningsmedel när du ställer in ett program med låg temperatur.
• Kontrollera vattenhärdheten i hemmet så att du använder rätt mängd tvättmedel

10.5 Waterhardheid

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Använd rätt mängd sköljmedel. Följ alltid anvisningarna på förpackningen till produkten.

11. UNDERHÅLL OCH RENGÖRING

WARNING

Ta ur stickkontakten från eluttaget innan underhåll påbörjas.

11.1 Utvändig rengöring

Rengör produkten bara med tvål och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

11.2 Avkalkning

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner.

Undersök trumman regelbundet för att förhindra kalkbildning och rostpartiklar. Ta bort rostpartiklar endast med specialprodukter för tvättmaskin. Gör detta separat från tvätten.

Följ alltid anvisningarna på förpackningen till produkten.

11.3 Underhållstvätt

Vid programmen med låg temperatur kan det hända att det blir kvar lite tvättmedel i trumman. Kör en underhållstvätt med jämna mellanrum. För att göra detta:

• Ta ut tvätten ur trumman.
- Ställ in bomullsprogrammet med högsta temperaturen med en liten mängd tvättmedel.

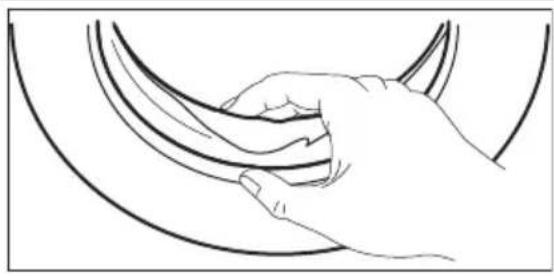

11.4 Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

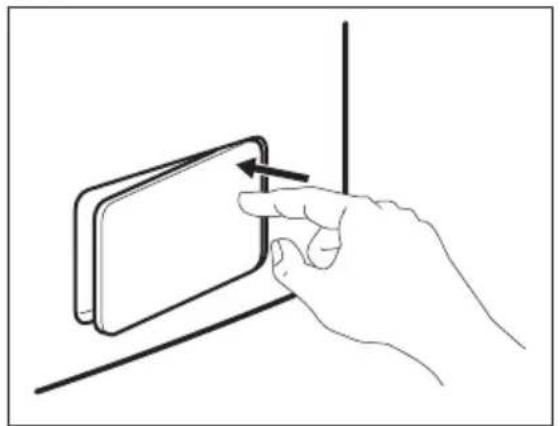

11.5 Rengöring av tvättmedelsfacket

1.

11.6 Rengöring av tömningsfiltret

WARNING

Rengör inte nälfällan om vattnet i produkten är hett.

1.2.

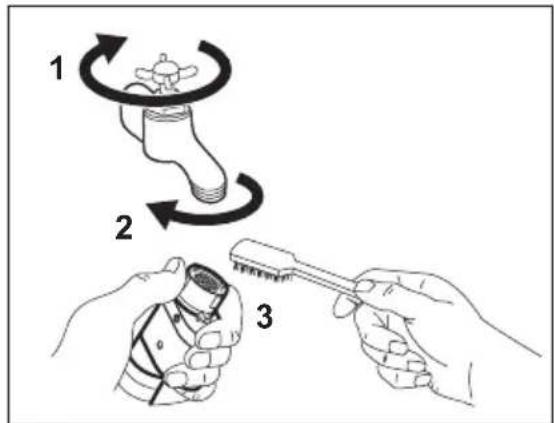

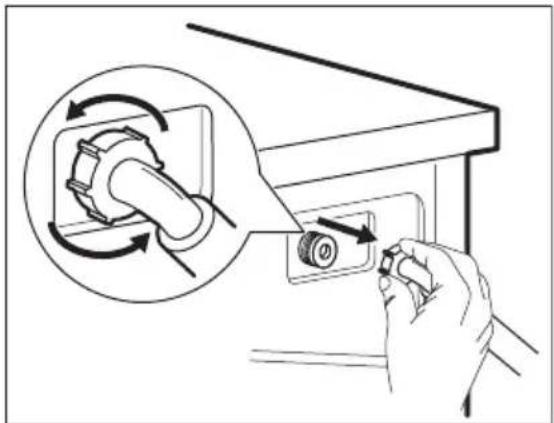

11.7 Rengöring av tilloppsslangen och ventilfiltret

1.

1 2 3

2.

Produkten kan inte tömma ut vattnet på grund av ett fel.

Öm detta händer, gå igenom stegen (1) till (9) i "Rengöring av nälfällan".

Rengör pumpen vid behov.

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen.

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.

2. Starta programmet för att tömma ut vattnet.

11.9 Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan vara mindre än 0 °C, ta bort det kvarvarande vattnet i till- oppsslangen och tömningspumpen,

1. Koppla bort produkten från elutta- get.

2. Stäng vattenkranen.

3. Ta bort tilloppsslangen.
4. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.
5. Töm tömningspumpen. Se nödtömningsförfarandet.
6. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

12. FELSÖKNING

Produkten startar inte eller upphör att fungera. Prova först att hitta en lösning på problemet (se tabellen). Kontakta kundtjänst om du inte kan lösa problemet.

Då vissa problem uppstår hörs en ljudsignal och displayen visar en larmkod:

• E10 - Produkten fylls inte med vatten ordentligt.

• E20 - Produkten tömmer inte ut vattnet.

• E40 - Produktens lucka är öppen eller är inte ordentligt stängd. Kontrollera luckan!

• EHO - Strömförsörjningen är instabil. Vänta tills nätpänningen är stabil.

WARNING

Stäng av produkten innan du utför kontrollerna.

Problem Möjlig lösning
Programmet startar inte.	Se till att stickkontakten sitter ordentligt i eluttaget.
Se till att produktens lucka är stängd.
Kontrollera att det inte finns en skadad säkring i säkri-ingsdosan.
Kontrollera att Start/Paus-knappen har tryckts in.
Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.
Avaktivera Barnlås-funktionen om den är på.
Produkten fylls inte med vatten.	Kontrollera att vattenkranen är öppen.
	Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.
Kontrollera att vattenkranen inte är igensatt.
	Kontrollera att filtret i tilloppsslangen och filtret i venti-len inte är igensatta. Se "Underhåll och rengöring".
	Kontrollera att tilloppsslangen inte är böjd eller snodd.
Kontrollera att tilloppsslangen har anslutits korrekt.
Produkten tömmer inte ut vattnet.	Kontrollera att avloppsmuffen inte är igensatt.
Kontrollera att tömningsslangen inte är böjd eller snodd.
Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".
Kontrollera att tömningsslangen har anslutits korrekt.
Ställ in tömningsprogrammet om du ställer in ett program utan tömningsprogram.
Ställ in tömningsprogrammet om du väljer en funktion som slutar med vatten i trumman.
Centrifugeringsfasen fungerar inte eller tvättprogrammet varar längre än normalt.	Ställ in centrifugeringsprogrammet.
Kontrollera att tömningsfiltret inte är igensatt. Rengör filtret vid behov. Se "Underhåll och rengöring".
Justera plaggen manuellt i trumman och starta centrifugeringsfasen igen. Detta problem kan orsakas av balansproblem.
Det är vatten på golvet.	Kontrollera att kopplingarna i vattenslangarna är täta och att inget vattenläckage förekommer.
Kontrollera att tömningsslangen inte är skadad.
Kontrollera att du använder rätt tvättmedel och rätt mängd tvättmedel.
Du kan inte öppna luckan på produkten.	Kontrollera att tvättprogrammet är klart.
Ställ in tömnings- eller centrifugeringsprogrammet om det finns vatten i trumman.
Produkten avger ett konstigt ljud.	Kontrollera att produkten är rätt nivellerad. Se "Installation".
Kontrollera att förpackningen och/eller transportbultarna är borttagna. Se "Installation".
Fyll på mer tvätt i trumman. För liten tvättmängd.
Produkten fylls med vatten och töms ome-delbart.	Kontrollera att tömningslangen är ställd i rätt läge. Slangen kan vara för låg.
Programmet är kortare än tiden som visas.	Produkten beräknar en ny tid enligt tvättmängden. Se avsnittet "Förbrukningsvärden".
Programmet är längre än tiden som visas.	En obalanserad tvättmängd ökar programlängden. Detta är normalt för produkten.
Tvättresultaten är inte tillfredsställande.	Öka mängden tvättmedel eller använd ett annat tvätt-medel.
Använd specialprodukter för att ta bort svåra fläckar in-nan du tvättar tvätten.
Kontrollera att du ställer in rätt temperatur.
Minska tvättmängden.
Sätt på produkten efter kontrollen. Pro-grammet fortsätter från den punkt där det avbröts.Kontakta service om problemet uppstårigen.	Om andra larmkoder visas på displayen.Stäng av och sätt på produkten. Kontak-ta service om problemet kvarstår.

13. TEKNISKA DATA

Mått Bredd/Höjd/Djup 600 / 850 / 522 mm
	Totalt djup 540 mm
Elektrisk anslutning: Nätspänning	230 V
Total effekt	2200 W
Säkring	10 A
Frekvens	50 Hz
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där lågspän- ningsutrustningen inte har något skydd mot fukt.	IPX4
Vattentryck Min 0,5 bar (0,05 MPa)
	Max 8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt vatten
Max. tvättmängd Bomull 7 kg
Centrifugeringshastig- het	Max 1400 varv/minut

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

14. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✗ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
