BRUKSANVISNING QW148480 Husqvarna-Electrolux

Bruksanvisning Tvättmaskin

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

INNEHÅLL

SÄKERHETSINFORMATION 3

Säkerhet för barn och handikappade 3BarnlåsAllmän säkerhet 3Underhåll och rengöring 4InstallationKassera produkten 4MILJÖSKYDD 5

FörpackningsmaterialEkologiska tips 5PRODUKTBESKRIVNING 5

TILLBEHÖR 6

KONTROLLPANEL 6
Knapp för automatisk avstängning 1 7
Programvred 2	7
Display 3	7
Start/Paus-knappen 4	9
Knappen Fördröjd start 5	9
Knappen Tidspar 6 9
Knappen Extra sköljning 7	9
Knapp för fläckar/förtvätt 8	10
Centrifugeringsknapp 9	10
Temperaturknapp 10 10
Ljudsignal	10
Barnlås	10
Funktionen Permanent extra sköljning	11
PROGRAM	11
Förbrukningsvärden	14
INNAN MASKINEN ANVÄNDS FÖR FÖRSTA GÅNGEN	14
ANVÄNDA PRODUKTEN	14

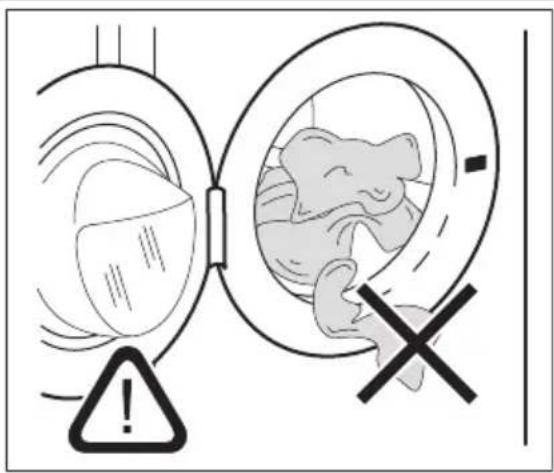

SÅ HÄR LÄGGER MAN I TVÄTT	15

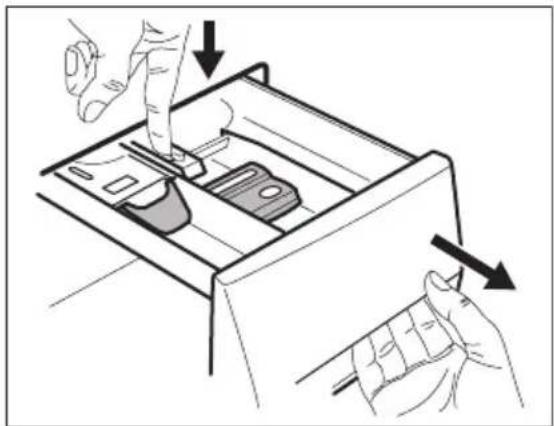

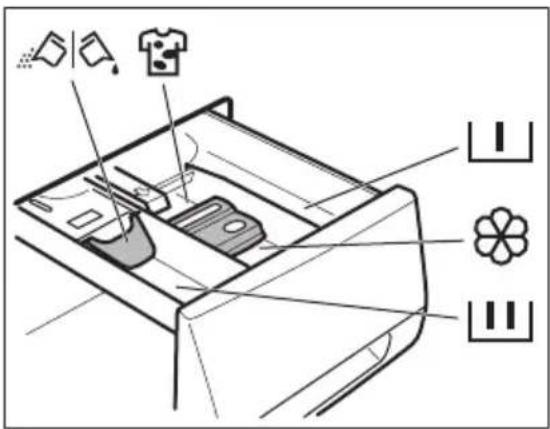

FYLLA PÅ TVÄTTMEDEL OCH TILLSATSMEDEL

	15
STÄLLA IN OCH STARTA ETT PROGRAM	17
Göra paus i ett program	17
Avbryta ett program	17
Ändra en funktion 4	17
NÄR PROGRAMMET ÄR KLART	17
RÅD OCH TIPS 5	18
Fylla på tvätt	18
Svåra fläckar	18
Tvättmedel och tillsatser	18
Vattenhärdhet	19
UNDERHÅLL OCH RENGÖRING	19
Avkalkning	19
Utvändig rengöring	19
Underhållstvätt	20

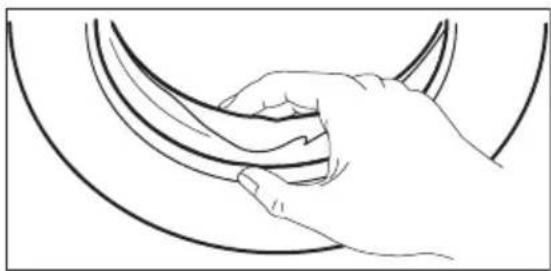

Lucktätning	20
Trumma	20

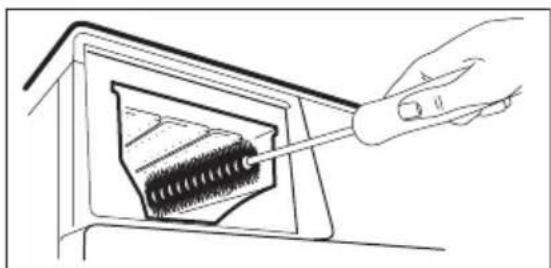

Tvättmedelsfack	20

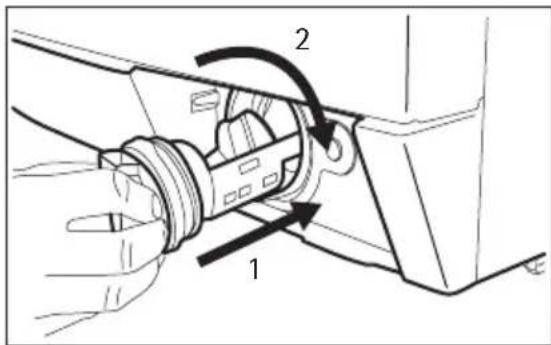

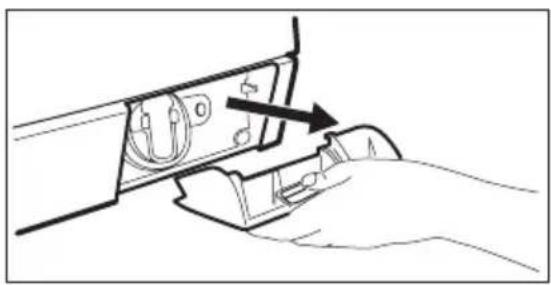

Tömningspump	21

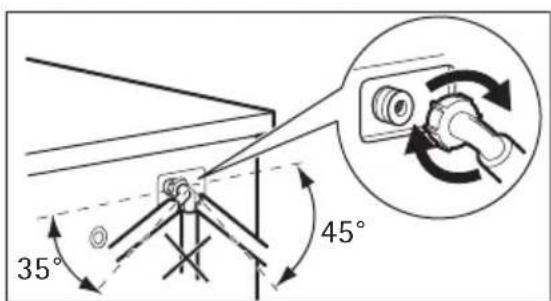

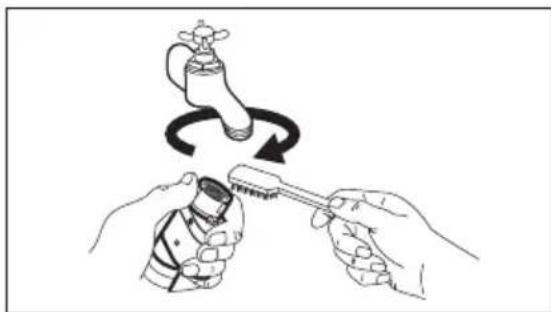

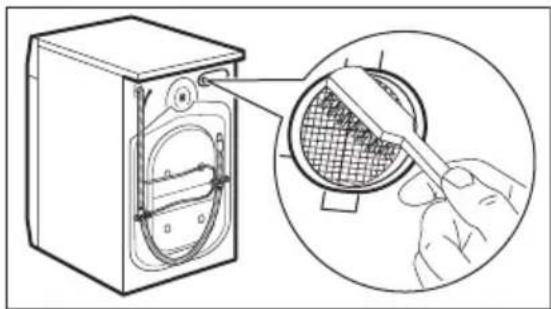

Tilloppsslangens filter och ventilfiltret	23
Nödtömning	24
Åtgärder vid frysrisk	24
FELSÖKNING	24
TEKNISKA DATA	26
INSTALLATION	27

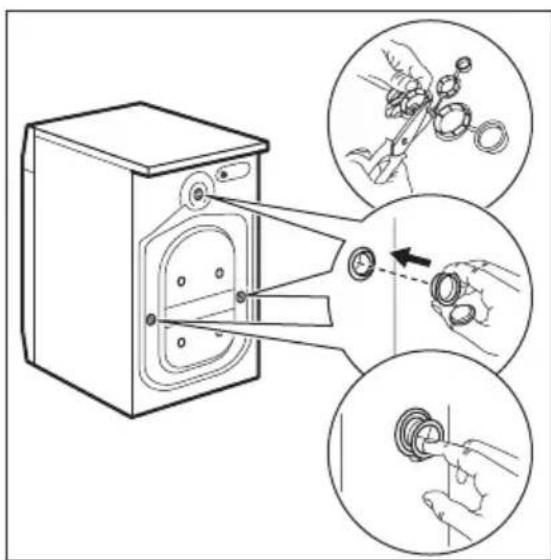

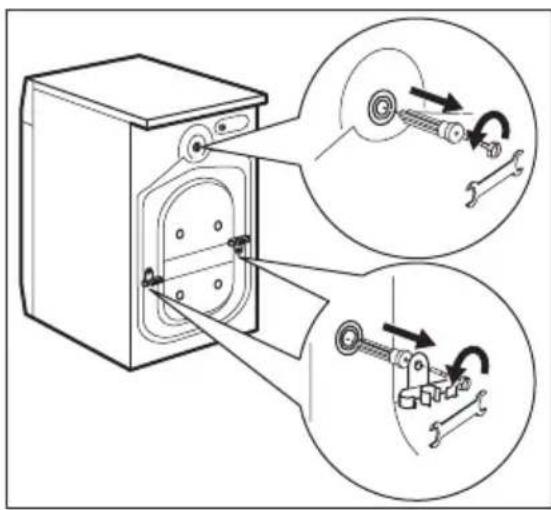

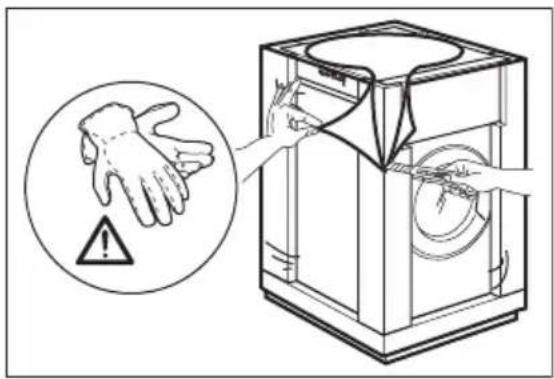

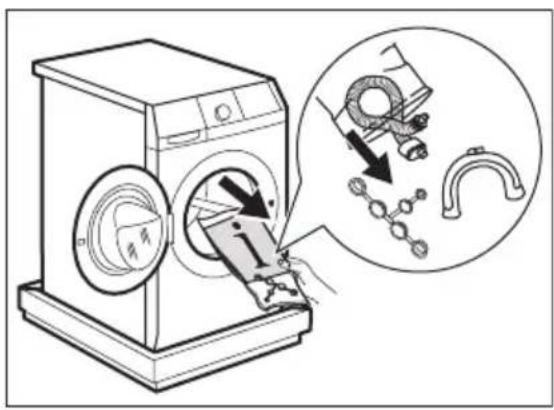

Uppackning	27

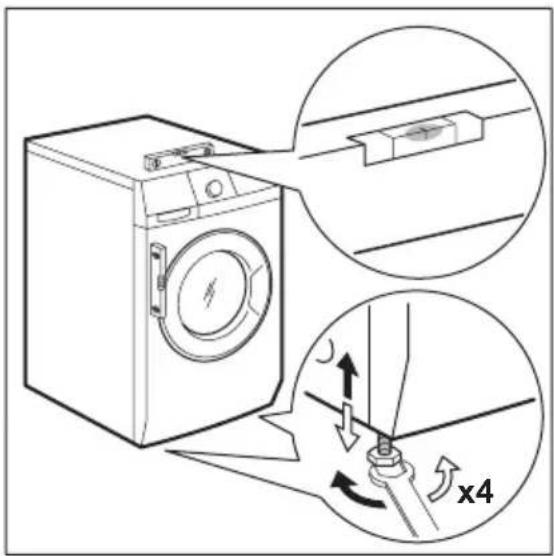

Placering och avvägning	30
Tilloppsslang	30
Tömning av vattnet	31

SÄKERHETSINFORMATION

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din egen och dina tillhörigheters säkerhet
• För att skydda miljön
• För att du ska använda produkten på rätt sätt.

Förvara alltid dessa instruktioner tillsammans med produkten, även om du flyttar den eller ger bort den.

Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Tillåt inte användning av produkten av någon med reducerad fysisk förmåga, reducerad mental förmåga eller avsaknad av kunskap om hur produkten används (detta omfattar barn). De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet. Låt inte barn leka med produkten.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.
• Håll allt diskmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Kontrollera att barn och husdjur inte befinner sig i trumman innan du stänger luckan till produkten.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.

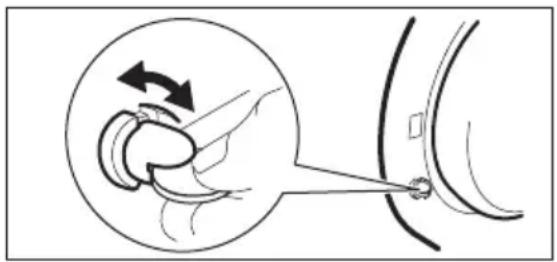

Barnlås

- När du aktiverar barnlåset kan du inte stänga luckan. Detta hindrar barn eller djur från att bli instängda i trumman. Aktivera barnlåset genom att vrida det medurs tills skåran är horisontell. Avaktivera barnlåset genom att vrida det moturs tills skåran är vertikal.

• Använd inte produkten för professionell användning. Produkten är konstruerad för användning i hemmet.
• Ändra inte produktens specifikationer. Det finns risk för personskador eller skador på produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten. Det finns risk för explosion eller eldsvåda.
• Följ säkerhetsanvisningarna på diskmedelsförpackningen för att undvika brännskador på ögon, mun och hals.
• Kontrollera att du tagit ut alla metallföremål från tvätten. Hårda och vassa material kan skada produkten.

- Ta inte på luckglaset när ett program är igång. Glaset kan bli hett (endast för frontmata-de produkter).

Underhåll och rengöring

• Stäng av produkten och koppla bort den från eluttaget.
• Använd inte produkten utan filter. Kontrollera att filtren är rätt monterade. En felaktig montering orsakar vattenläckage.

Installation

• Produkten är tung, så var försiktig när du flyttar den.
• Transportera inte produkten utan transportbultarna. Du kan skada inre komponenter och orsaka läckage eller fel.
• Installera och anslut inte produkten till nätet om den är skadad.
• Kontrollera att du tagit bort allt förpackningsmaterial och transportbultar.
• Se till att produkten inte är ansluten till eluttaget under installationen.
• Endast en behörig person får utföra el- och vattenanslutningar och installation av produkten. Detta förhindrar risken för skador på produkten eller personer.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• När du installerar produkten på ett mattbelagt golv måste det finnas luftcirkulation mellan produkten och mattan. Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och mattan.

Anslutning av vatten

• Anslut inte produkten med gamla slangar som redan använts. Använd bara nya slangar.
• Kontrollera så att du inte skadar vattenslangarna.
• Anslut inte produkten till nya ledningar eller ledningar som inte har använts på länge. Låt vattnet rinna några minuter och anslut därefter tilloppsslangen.
• Kontrollera att vattenslangarna och kopplingarna inte läcker när du använder produkten första gången.

Elektrisk anslutning

• Se till att produkten är jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte flera kontakter eller förlängningssladdar. Risk för brand.
• Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.
• Kontrollera så att du inte skadar stickkontakten och kabeln.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Kassera produkten

1. Koppla bort produkten från eluttaget.
2. Klipp av strömkabeln och kassera den.
3. Förstör lucklåset. Detta hindrar barn eller djur från att bli instängda i produkten. Kvävningsrisk föreligger (endast för frontmatade produkter).

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Återvinn material med symbolen

Återvinn förpackningen genom att placera den i lämpligt kärl.

Ekologiska tips

Bidra till vår miljö genom att använda mindre vatten och energi och följ anvisningarna ne- dan:

• Ställ in ett program utan förtvätt om du har tvätt som är normalt smutsig
• Starta alltid ett tvättprogram med full maskin.
• Använd vid behov fläckborttagningsmedel när du ställer in ett program med låg temperatur.
• Kontrollera vattenhärdheten i hemmet så att du använder rätt mängd tvättmedel

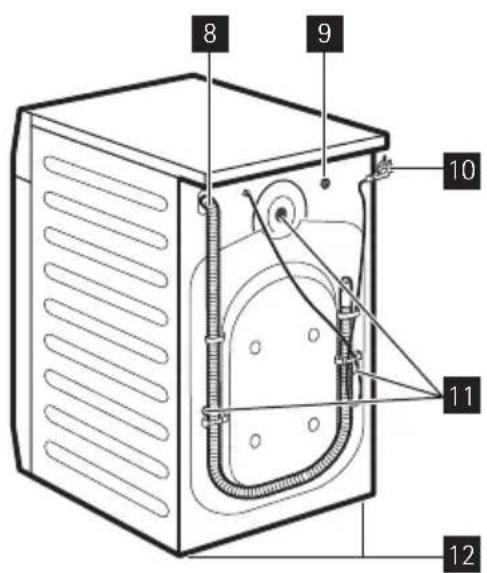

PRODUKTBESKRIVNING

12 4 5 6 7

8 9 10 11 12

1 Arbetsyta
2 Tvättmedelsfack
3 Kontrollpanel
4 Luckhandtag
5 Typskylt
6 Tömningspump

7 Fötter för nivåutjämning av produkten
8 Tömningsslang
9 Ventil för vattenintag
10 Nätkabel
11 Transportbultar
12 Fötter för nivåutjämning av produkten

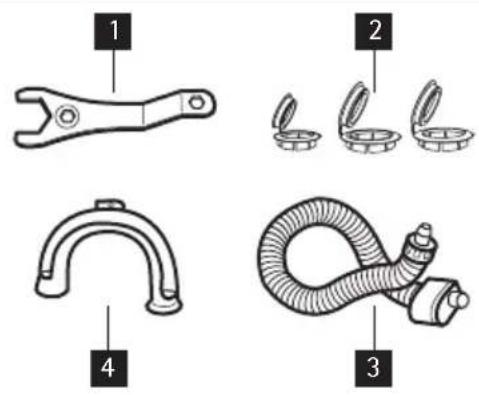

TILLBEHÖR

1 2 3 4

1 Skruvnyckel
För att ta bort transportbultarna.
2 Plastlock
För att stänga igen hålen på baksidan av skåpet när transportbultarna tagits bort.

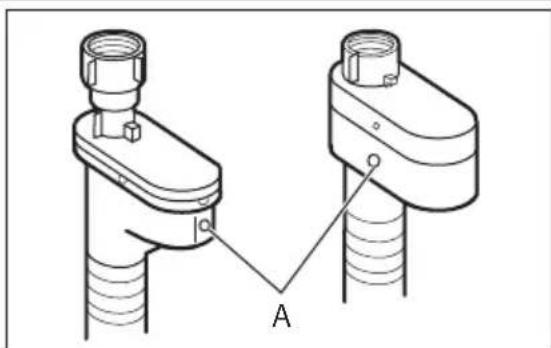

3 Tilloppsslang med översvämningsskydd
För att förhindra eventuella läckage

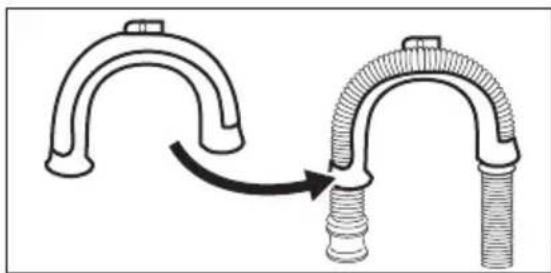

4 Plastböj
För att ansluta tömningsslangen på kanten av en diskho.

KONTROLLPANEL

12 Antiskrynkl. Uppfräschn. Energispar Super Eco 20 Min. - 3 kg Jeans Sköljning Centr. / Tämning Auto Off Vit-/Kulör Extra lyst Syntet Lättstruket Finlvätt Ylle/Siden Täcken Antiallergi Temp. Centr. Fläckar/ Fortvätt Extra Sköljning Snabb Fardrösjd Start Start/Paus 45

1 Strömbrytare På/Av (Auto Off)
2 Programvred
3 Display

4 Start/Paus-knapp (Start / Paus)
5 Knapp för Födröjd start Födröjd start
6 Tid-knapp Snabb
7 Knapp för extra sköljning (Extra Sköljning)
8 Knapp för fläckar/förtvätt (Fläckar/Förtvätt)
9 Knapp för reducerad centrifugering (Centr.)
10 Temperatur-knapp (Temp.)

Knapp för automatisk avstängning 1

Tryck på knappen för att aktivera och avaktivera produkten. En ljudsignal avges när produkten är slås på.

Funktionen AUTO OFF stänger automatiskt av produkten för att stoppa energiförbrukningen när:

- Du inte använder produkten under 5 minuter innan du trycker på knappen 4.

- Alla inställningar avbryts.

- Tryck på knappen 1 för att slå på produkten igen.

- Ställ in tvättprogrammet igen och alla möjliga tillval.

- Efter fem minuter från tvättprogrammets slut. Se "När programmet är klart".

Programvred 2

Vrid vredet för att ställa in ett program. Motsvarande programlampa tänds.

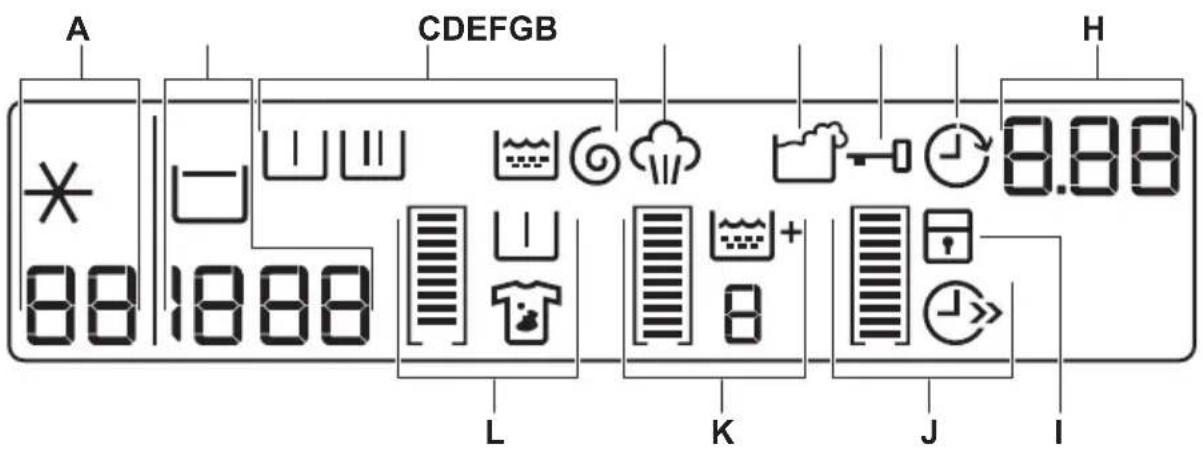

Display 3

A	88	Temperatur för valt program
	*	Kallt vatten
B	1888	Centrifugeringshastigheten för valt program
	---	Symbolen Ingen centrifugering ^1)
		Symbolen Sköljstopp
1) Endast i programmet Centrifugering/Tömning.
		Förtvättsfas
		Tvättfas
C		Sköljfas
		Centrifugeringsfas
	FassymbolernaNär ett program valts tänds alla symbolerna för faserna som hör samman med pro-grammet.När programmet startar blinkar bara symbolen för aktiverad fas.När programmet är klart lyser symbolen för den sista fasen.
D		Ångsymbolen tänds när du väljer ett ångprogram.
E		Överdosering av tvättmedel tänds i slutet av programmet när produktenkänner av för mycket tvättmedel.
F		Luckan kan inte öppnas när symbolen visas.Dörren kan öppnas när symbolen släcks.Om programmet är klart men symbolen fortfarande visas:Funktionen Sköljstopp är på.Det finns vatten i trumman.
G		Symbolen för fördröjd start tänds när du väljer funktionen fördröjd start.
H		ProgramtidNär programmet startar minskar programtiden i steg om 1 minut.
		Fördröjd startNär knappen Fördröjd start trycks in visar displayen den fördröjda start-tiden.
		LarmkoderOm det är fel på produkten visas felkoder på displayen. Se avsnittet"Felsökning".
		Displayen visar det här meddelandet i några sekunder när:- En funktion som inte finns för programmet har ställts in.- Program byts under pågående cykel.
		När programmet är klart.
I		Symbolen för Barnlås tänds när barnlåset aktiverats.

Grafiska staplar

	[]		Det tomma indikatorfältet visas bara om relaterad funktion är tillgänglig för valt program.
	[IMAGE]	[IMAGE]	Indikatorfältet fylls enligt valda funktioner.
	Om du gör ett felaktigt val anger meddelandetErratt valet inte är möjligt.
	J	[IMAGE]	Symbolen för att spara tid tänds när du väljer någon av programlängderna:
		[IMAGE]	• Kortare längd
		[IMAGE]	•Extrasnabb
	K	[IMAGE]	Symbolen för extra sköljning tänds när den här funktionen aktiveras.
		[IMAGE]	Värdet visar det totala antalet sköljningar.
		[IMAGE]	Indikatorfältet är helt fyllt när du väljer max antal sköljningar.
	L	[IMAGE]	Symbolen för fläckar tänds när du aktiverar funktionen.
		[IMAGE]	Symbolen för förtvätt tänds när du aktiverar funktionen.
		[IMAGE]	Indikatorfältet är inte helt fyllt när du bara väljer en av funktionerna.
		[IMAGE]	Indikatorfältet är helt fyllt när du väljer de två funktionerna.

Start/Paus-knappen 4

Tryck på knappen 4 för att starta eller avbryta ett program.

Knappen Födröjd start 5

Tryck på knappen 5 för att fördröja starten av ett program med 30 minuter upp till 20 timmar.

Knappen Tidspar 6

Tryck på knappen 6 för att minska programlängden.

• Tryck en gång för att ställa in "Kortare längd" för lätt smutsade plagg.
• Tryck två gånger för att ställa in "Extra snabb" för mycket lätt smutsade plagg.

Vissa program accepterar bara en av de två funktionerna.

Knappen Extra sköljning 7

Tryck på knappen 7 för att lägga till sköljprogram till ett program.

Använd den här funktionen för personer som är allergiska mot tvättmedel och i områden när vattnet är mjukt.

Knapp för fläckar/förtvätt 8

Tryck på knappen 8 för att lägga till fläck- och/eller förtvättsfunktionen till ett program. Tryck på knappen flera gånger för att aktivera en eller två funktioner. Tillhörande symbol och indikatorfält visas på displayen.

FLÄCKAR

- Används för tvätt med mycket svåra fläckar.

När funktionen ställs in ska fläckborttagningsmedel hållas i facket 📋. Funktionen lägger till tid till programlängden.

Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

FÖRTVÄTT

- Använd den här funktionen för att lägga till en förtvättsfas före tvättfasen. Vi rekommenderar att du använder den här funktionen när tvätten är mycket smutsig.

Valet av den här funktionen lägger till tid till programlängden.

Centrifugeringsknapp 9

Tryck på den här knappen för att:

- Sänka högsta hastigheten för centrifugeringsfasen i programmet.

Displayen visar endast tillgängliga centrifugeringshastigheter med valt program.

- Avaktivera centrifugeringsfasen.

- Aktivera funktionen "Sköljstopp". Ställ in den här funktionen för att förhindra att materialen skrynklar. Maskinen tömmer inte när programcykeln är klar.

Temperaturknapp 10

Tryck på 10 för att ändra den inställda temperaturen. När displayen visar ✱ - - värmer inte produkten upp vattnet.

Ljudsignal

Ljudsignaler avges när:

• Du aktiverar produkten.
• När du avaktiverar produkten.
• När du trycker på knapparna.
• När programmet är klart.
• När ett fel uppstått på produkten.

För att avaktivera/aktivera ljudsignalerna ska du trycka på 7 och 8 samtidigt i 6 sekunder.

Om ljudsignalerna är avaktiverade kommer de bara att höras när du trycker på knapparna och om ett fel uppstår.

Barnlås

Den här funktionen hindrar barn från att leka med kontrollpanelen.

• Aktivera funktionen genom att trycka på knappen 1 och 2 samtidigt tills symbolen visas på displayen.
• Avaktivera funktionen genom att trycka på knappen 1 och 2 samtidigt tills symbolen släcks.

• Innan du trycker på Start/Paus-knappen 4 : Produkten kan inte starta.
• När du har tryckt på Start/Paus-knappen 4 avaktiveras alla knapparna och programvredet.

Funktionen Permanent extra sköljning

Med den här funktionen kan du ha funktionen för extra sköljning på permanent när du ställer in ett nytt program.

• Aktivera funktionen genom att trycka på knappen 5 och 6 samtidigt tills symbolen visas på displayen.
• Avaktivera funktionen genom att trycka på knappen 5 och 6 samtidigt tills symbolen släcks.

PROGRAM

Program temperatur	Typ av diskmängdMax vikt av tvätten	Program-beskriv-ning	Funktioner
Vit-/Kulör95° - 0°	Vit och färgad bomull (normal smutsad tvätt).Max. vikt 8 kg	TvättSköljningLång cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPFÖRTVÄTT1)EXTRA SKÖLJNINGFLÄCKAR2)TIDSPAR3)
Extra tyst95° - 0°	Vit och färgad bomull (normal smutsad tvätt).Max. vikt 8 kg	TvättStopp med vatten i trummanSköljning	FÖRTVÄTT1)EXTRA SKÖLJNINGFLÄCKAR2)TIDSPAR)
Syntet60° - 0°	Syntet eller blandade material som är normalt smutsade.Max. vikt 4 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPFÖRTVÄTT1)EXTRA SKÖLJNINGFLÄCKAR2)TIDSPAR
Lättstruket^4) 60 - 0°	Syntetmaterial (normalt smuts-ad tvätt).Max. vikt 4 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPFÖRTVÄTT ^1) EXTRA SKÖLJNINGTIDSPAR
Fintvätt40 - 0°	Fintvätt som akryl, viskos, poly-ester (normalt smutsad tvätt).Max. vikt 4 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPFÖRTVÄTT ^1) EXTRA SKÖLJNINGFLÄCKAR ^2) TIDSPAR
Ylle/Siden40 - 0°	Ylle som går att tvätta i maskin.Ylle och ömtåliga material som ska tvättas för hand med tvätt-symbolen "handtvätt".Max. vikt 2 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPP
Täcken60 - 30°	En syntetfilt eller ett täcke,sängöverkast, etc.Max. vikt 3 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERING
Antiallergi60°	Vit bomull.Detta program tar bort mikroor-ganismer tack vare tvättning i60° och en extra sköljning. Tvät-ten blir på det sättet mer effek-tiv.Häll en speciell tillsats för hygien i facet Fläckar och välj funktio-nen Fläckar.Max. vikt 8 kg	TvättSköljningLång cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPFÖRTVÄTT ^1) FLÄCKAR ^2) EXTRA SKÖLJNING
Centr./Tömning ^5) 0°	Alla material.Maximal tvättmängd beror på typen av tvätt.Max. vikt 8 kg	Tömningav vattenCentrifu-geringsfas.	REDUCERAD CENTRI-FUGERING
Sköljning0°	Alla material.Max. vikt 8 kg	En skölj-ning med tillsatsme-delCentrifu-geringsfas	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPEXTRA SKÖLJNING ^6)
Jeans60° - 0°	Alla jeansplagg. Jersey-plagg med "high-tech"-material.Max. vikt 8 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPFÖRTVÄTT ^1) EXTRA SKÖLJNING
20 Min. - 3 kg40° - 30°	Bomull och syntet som är lätt smutsade och bara använda en gång.Max. vikt 3 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERING
Super Eco ^7) 0°	Blandade material (bomull och syntet).Max. vikt 3 kg	TvättSköljningKort cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPEXTRA SKÖLJNING
Energispar ^8) 60° och 40°STANDARDPROGRAMför energimärkningens förbrukningsvärden	Vit och färgad bomull (normalt smutsad tvätt).Max. vikt 8 kg	TvättSköljningLång cent-rifugering	REDUCERAD CENTRI-FUGERINGSKÖLJSTOPPFÖRTVÄTT ^1) FLÄCKAR ^2) EXTRA SKÖLJNINGTIDSPAR ^1)

1) Om du använder flytande tvättmedel ska du välja ett program utan FÖRTVÄTT.
2) Denna fläckfunktion är inte tillgänglig vid temperaturer under 40 °C.
3) Om du väljer längden "Extra Quick" rekommenderar vi att du minskar mängden tvätt. Det går att fylla produkten helt men tvättresultatet blir sämre.
4) Tvätt- och centrifugeringsfasen i det här programmet är skonsam för att förhindra att tvätten blir skrynklig. Produkten lägger till ytterligare sköljningar.
5) Ställ in centrifugeringshastigheten. Se till att det går att ställa in den hastigheten med valt program. För att ställa in endast TÖMNING, tryck på INGEN CENTRIFUGERING.
6) Tryck på EXTRA SKÖLJNING för fler sköljningar. Med en låg centrifugeringshastighet sköljer produkten skonsamt och centrifugerar en kort stund.
7) Program för minskad tid och reducerad energi- och vattenåtgång. Använd ett specialtvättmedel för mycket låga temperaturer.
8) Med det här programmet får du ett bra tvättresultat med minskad energiåtgång. Programmets tvättcykel har förlängts.

ÅNGPROGRAM

Program1)	Typ av diskmängd Max. vikt
Ånga Uppfräschn.Det här programmet tar bort dålig lukt från tvätten.Ånga tar inte bort lukt från djur.	Bomull och syntet. upp till 1.5	kg
Ånga Antiskrynkl.Det här programmet hjälper till att göra tvätten mindre skrynklig.	Bomull och syntet. upp till 1.5	kg

Ånga kan användas för tvätt som torkat, tvättats eller använts en gång. Dessa program kan reduce-ra skrynklor och dålig lukt och göra tvätten mjukare.

Använd inte tvättmedel. Ta vid behov bort fläckar genom att tvätta eller använda fläckborttagningsmedel på platsen.

Ångprogram innehåller inte någon hygientvätt.

Välj inte ångprogrammet för den här typen av plagg:

• kläder där etiketten med skötselråd inte specificerar att de lämpar sig för torktumling.
• alla kläder med delar av plast, metall, trä eller liknande.

1) Om du väljer ett ångprogram med torr tvätt kommer den att kännas fuktig i slutet av programmet. Det är bättre att exponera plaggen för frisk luft i ca 10 minuter så att fuktigheten torkar. När programmet är klart tar du snabbt ut tvätten ur trumman. Efter en ångcykel kan kläderna strykas ändå, men det går mycket lättare!

Förbrukningsvärden

Program1)	Energiförbrukning (kWh)2)	Vattenförbrukning (li-ter)2)
Vit bomull 95 °C 2.4 70
Bomull 60 °C 1.5 66
Bomull 40 °C 0.90 66
Syntet 40 °C 0.60 48
Fintvätt 40 °C 0.70 57
Ylle / Handtvätt 30 °C 0.35 57

1) Se displayen för programtiden.
2) Förbrukningsinformationen som visas i den här tabellen är indikativ. Den kan variera beroende på mängden och typen av tvätt, på vattentemperaturen för vattentillförseln och den omgivande temperaturen.

Standardprogram för energimärkningens förbrukningsvärden

Bomull 60 °C ekonomi och bomull 40 °C ekonomi är standardbomullsprogram för normalt smutsad bomullstvätt. De är lämpliga för att tvätta normalt smutsad bomullstvätt och de är de effektivaste programmen vad gäller kombinationen energi- och vattenförbrukning för att tvätta den typen av bomullstvätt.

De uppfyller EN60456.

Den verkliga vattentemperaturen kan skilja sig från den angivna programtemperaturen.

INNAN MASKINEN ANVÄNDS FÖR FÖRSTA GÅNGEN

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt för att aktivera tömningssystemet.
2. Häll lite tvättmedel i tvättmedelsfacket för huvudtvätt. Ställ in och starta ett program för bomull vid högsta temperaturen utan tvätt. Detta tar bort all möjlig smuts från trumman och baljan.

ANVÄNDA PRODUKTEN

1. Öppna vattenkranen.

2. Sätt i stickkontakten i eluttaget.

3. Tryck på knappen 1 för att slå på produkten.
4. Lägg in tvätten i produkten.
5. Använd rätt mängd tvättmedel och tillsatser.
6. Ställ in och starta rätt program för typen av tvätt och smutsgrad.

SÅ HÄR LÄGGER MAN I TVÄTT

1. Öppna luckan till produkten.
2. Lägg in tvätten i trumman, ett plagg i taget. Skaka kläderna innan du lägger dem i produkten. Lägg inte i för mycket tvätt i trumman.
3. Stäng luckan.

Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

FYLLA PÅ TVÄTTMEDEL OCH TILLSATSMEDEL

	Tvättmedelsfacket för förtvättsfasen och blötläggningsprogrammet.Tillsätt tvättmedlet för förtvätt och blötlägg innan programmet startar.
	Tvättmedelsfacket för tvättfasen.Om du använder flytande tvättmedel lägger du in det precis innan du startar programmet.
	Fack för flytande tillsatsmedel (sköljmedel, stärkningsmedel).Lägg produkten i facet innan du startar programmet.

	Detta är den högsta nivån för mängden flytande tillsatsmedel.
	Fack för fläckborttagningsmedel.Lägg produkten i facet och välj fläckborttagningsfunktionen innan du startar programmet.
	Flik för pulvertvättmedel eller flytande tvättmedelVänd den (uppåt eller nedåt) i rätt läge för att använda pulvertvättmedel eller flytande tvättmedel.
Följ alltid anvisningarna på tvättmedelsprodukternas förpackning.

Kontrollera flikens läge

1. Mät upp tvätt- och sköljmedel.

2. Stäng tvättmedelsfacket försiktigt. Se till att fliken inte orsakar en tilltäppning när du stänger facket.

3. Dra ut tvättmedelsfacket så långt det går.

4. Tryck ner spaken för att ta ut facket.

5. Vänd fliken uppåt om du ska använda pulvertvättmedel.

6. Vänd fliken nedåt om du ska använda flytande tvättmedel.

Med fliken i läget NEDÅT:

• Använd inte geléaktigt eller flytande tvättmedel.
• Lägg inte i mer flytande tvättmedel än gränsen som visas på fliken.
• Ställ inte in förtvättsfasen.
• Ställ inte in funktionen fördröjd start.

STÄLLA IN OCH STARTA ETT PROGRAM

1. Vrid programväljaren. Motsvarande programlampa tänds.
2. Kontrollampan för 4 -knappen blinkar rött.
3. Displayen visar standardtemperatur, centrifugeringshastighet och det tomma indikatorfältet för tillgängliga funktioner.
4. Tryck på motsvarande knappar för att ändra temperaturen och/eller centrifugeringshastigheten.
5. Ställ in tillgängliga funktioner.
6. Tryck på knappen 4 för att starta programmet. Kontrollampan för 4 -knappen är tänd.

Produkten justerar automatiskt programtiden efter tvätten du har lagt in i trumman så att du får perfekt tvättresultat på minsta möjliga tid. Efter ca 15 minuter från programmets start visar displayen det nya tidsvärdet.

Göra paus i ett program

1. Tryck på 4 -knappen. Kontrollampan blinkar.
2. Tryck på 4 -knappen igen. Tvättprogrammet fortsäter.

Avbryta ett program

1. Tryck på 1 -knappen för att avbryta programmet och stänga av produkten.
2. Tryck på 1 -knappen igen för att slå på produkten. Du kan nu ställa in ett nytt tvätt-program.

Produkten tömmer inte ut vattnet.

Ändra en funktion

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på 4 -knappen. Kontrollampan blinkar.

2. Ändra den inställda funktionen.

NÄR PROGRAMMET ÄR KLART

• Produkten stannar automatiskt.
  • Ljudsignalen låter.
• 0 tänds på displayen.
• Kontrollampan för Start/Paus-knappen 4 släcks.
• Symbolen för lucklåset släcks.
• Tryck på knappen 1 för att stänga av produkten. Fem minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.

När du slår på produkten igen visas slutet på det senast inställda programmet på displayen. Vrid programväljaren för att ställa in ett program.

- Ta ut tvätten ur produkten. Kontrollera att trumman är tom.

• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.
• Stäng vattenkranen.

Tvättprogrammet är klart men det finns vatten i trumman:

• Trumman roterar regelbundet för att undvika att tvätten skrynklas.
• Luckan förblir låst.
• Du måste tömma ut vattnet för att kunna öppna luckan.

För tömning av vattnet:

1. Sänk vid behov centrifugeringshastigheten.
2. Tryck på Start/Paus-knappen 4. Produkten tömmer ut vattnet och centrifugerar.
3. När programmet är klart och symbolen med lucklås släcks kan du öppna luckan.
4. Stäng av produkten.

Produkten töms och centrifugerar automatiskt efter cirka 18 timmar.

RÅD OCH TIPS

Fylla på tvätt

• Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle
• Följ tvättanvisningarna som finns på tvätmärkningen.
• Tvätta inte vita och färgade plagg tillsammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att du tvättar dem separat de första gångerna.
• Stäng örngott, blixtlås, hakar och tryckknappar. Knyt skärp.
• Töm alla fickor och veckla ut plaggen.
• Vänd ut och in på flerfärgade plagg, ylle och plagg med tryck.
  • Ta bort svåra fläckar.
• Tvätta svåra smutsfläckar med ett specialtvättmedel.
• Var försiktig med gardiner. Ta bort hakarna eller lägg gardinerna i en tvättpåse eller ett örngott.
• Tvätta inte i produkten:
• Tvätt utan fäll eller med snitt
• Behåar med metallbygel.
• Tvätta små plagg i en tvättpåse.
• En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsfasen. Om detta händer, justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.

Svåra fläckar

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du tar bort dessa fläckar innan du lägger in plaggen i produkten.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

Tvättmedel och tillsatser

• Använd endast tvättmedel och tillsatser som är särskilt avsedda för tvättmaskiner.

• Blanda inte olika sorters tvättmedel.

• För miljöns skull ska du inte använda mer diskmedel än nödvändigt.

• Följ alltid anvisningarna på förpackningen till dessa produkter.
• Använd rätt produkter för materialets typ och färg, programtemperatur och smutsgrad.
• Ställ inte in förtvättsfasen om du använder flytande tvättmedel.
• Om produkten inte har ett tvättmedelsfack med luckenheten tillsätter du det flytande tvättmedlet med en doseringsboll.

Vattenhärdhet

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhårdheten där du bor.

Följ alltid anvisningarna på förpackningen till produkterna.

Motsvarande skalor mäter vattenhärdheten:

• Tyska grader (°dH).
- Franska grader (°TH).
- mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).
- Clarke-grader.

Vattenhärdhetstabell

Nivå Typ		Vattenhårdhet
		°dH °T.H.	mmol/l Clarke
1	mjukt	0-7	0-15	0-1.5	0-9
2	medel	8-14	16-25	1.6-2.5	10-16
3	hårt	15-21	26-37	2.6-3.7	17-25
4	mycket hårt	>21	>37	>3.7	>25

UNDERHÅLL OCH RENGÖRING

WARNING

Koppla loss produkten från eluttaget innan du rengör den.

Avkalkning

Vattnet vi använder innehåller kalk. Använd vid behov en vattenavhärdare för att ta bort kalk.

Använd en specialprodukt avsedd för tvättmaskiner. Följ anvisningarna på tillverkarens förpackning.

Gör detta separat från tvätten.

Utvändig rengöring

Rengör produkten bara med tvål och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

Underhållstvätt

Vid programmen med låg temperatur kan det hända att det blir kvar lite tvättmedel i trumman. Kör en underhållstvätt med jämna mellanrum. För att göra detta:

• Ta ut tvätten ur trumman.
• Välj det hetaste bomullsprogrammet
- Använd rätt mängd pulvertvättmedel med biologiska egenskaper.

Efter varje tvätt ska luckan stå öppen ett tag för att undvika att mögel och otrevliga lukter bildas.

Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

Trumma

Undersök trumman regelbundet för att förhindra kalkbildning och rostpartiklar. Använd bara specialprodukter för att ta bort rostpartiklar från trumman.

För att göra detta:

• Rengör trumman med en specialprodukt för rostfritt stål.
• Starta ett kort program för bomull vid max temperatur med en liten mängd tvättmedel.

Tvättmedelsfack

1. Ta bort den övre delen av facket för flytande tillsatser.
2. Rengör alla delar med vatten.

1. Rengör tvättmedelsfackets fördjupning med en borste.
2. Sätt tillbaka tvättmedelsfacket i för- djupningen.

Tömningspump

Undersök tömningspumpen regelbundet och se till att den är ren.

Rengör pumpen om:

• Produkten tömmer inte ut vattnet.
• Trumman kan inte snurra.
• Produkten avger ett ovanligt ljud p.g.a. att tömningspumpen är blockerad.
• Displayen visar en larmkod på grund av problemet med vattentömning.

WARNING

1. Koppla bort produkten från eluttaget.
2. Ta inte loss nälfällan medan produkten är igång. Rengör inte tömningspumpen om vattnet i produkten är hett. Vattnet måste vara kallt innan du rengör tömningspumpen.

Rengöring av tömningspumpen:

1. Öppna luckan till tömningspumpen.

1. Dra luckan utåt för att ta bort den.

2. Sätt en behållare under tömningspumpens fördjupning, för att samla upp vattnet som rinner ut.

3. Tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut.

4. När behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren. Upprepa steg 4 och 5 så många gånger som behövs tills inget vatten rinner ut från tömningspumpen.

5. Dra tillbaka tömningsledningen och vrid nälfällan för att ta bort den.

6. Ta bort ludd och föremål från pumpen.

7. Se till att pumphjulet kan snurra. Om det inte gör det ska du kontakta kundtjänst.

1. Rengör nälfällan under en vattenkran och sätt tillbaka det i pumpen i de speciella spåren.
2. Var noga med att dra åt nälfällan ordentligt för att förhindra läckage.
3. Sätt tillbaka luckan och stäng luckan till tömningspumpen.

Tilloppsslangens filter och ventilfiltret

Det kan vara nödvändigt att rengöra filtren när:

• Produkten inte fylls med vatten.
• Produkten fylls med vatten länge.
• Kontrollampan på 4 -knappen blinkar och tillhörande larm visas på displayen. Se avsnittet "Felsökning".

WARNING

Koppla bort produkten från eluttaget.

För att rengöra filtren i tilloppsslangen:

1. Stäng vattenkranen.
2. Ta loss tilloppsslangen från vattenkranen.
3. Rengör filtret i tilloppsslangen med en styv borste.

1. Ta loss tilloppsslangen bakom produkten.
2. Rengör filtret i ventilen med en styv borste eller en handduk.

35° 45°

1. Sätt tillbaka tilloppsslangen. Kontrollera att anslutningarna är helt täta för att undvika läckage.
2. Öppna vattenkranen.

Nödtömning

Produkten kan inte tömma ut vattnet på grund av ett fel.

Om detta händer, gå igenom stegen (1) till (6) i "Rengöring av tömningspumpen".

Rengör pumpen vid behov.

Sätt tillbaka tömningsledningen och stäng luckan till tömningspumpen.

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen.

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.

2. Starta programmet för att tömma ut vattnet.

Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan vara mindre än 0 °C, ta bort det kvarvarande vattnet i tilloppsslangen och tömningspumpen,

1. Koppla bort produkten från eluttaget.

2. Stäng vattenkranen.

3. Ta bort tilloppsslangen

4. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.

5. Töm tömningspumpen. Se nödtömningsförfarandet

6. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

FELSÖKNING

Produkten startar inte eller upphör att fungera.

Prova först att hitta en lösning på problemet (se tabellen). Kontakta kundtjänst om du inte kan lösa problemet.

Då vissa problem uppstår hörs en ljudsignal och displayen visar en larmkod:

• E10 - Produkten fylls inte med vatten.
• E20 - Produkten tömmer inte ut vattnet.
- E40 - Produktens lucka är öppen eller är inte ordentligt stängd.
- EFO - Översvämningsskyddet är aktiverat.

WARNING

Avaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak Möjlig lösning
Produkten fylls inte med vatten.	Vattenkranen är stängd. Öppna vattenkranen.
	Tilloppsslangen är skadad.	Kontrollera att tilloppsslangen inte är skadad.
Filtren i tilloppsslangen är igentäppt.		Rengör filtren Se "Underhåll och rengöring".
Problem Möjlig orsak Möjlig lösning
Vattenkranen är blockerad eller belagd med kalk.		Rengör vattenkranen.
Tilloppsslangen är inte rätt an-sluten.		Kontrollera att anslutningen är korrekt.
Vattentrycket är för lågt.	Kontakta berörd myndighet.
Produkten tömmer inte ut vattnet.	Tömningslangen är skadad. Kontrollera att tömningslangen inte är skadad.
Filtret i tömningspumpen är igensatt.		Rengör filtret i tömningspumpen Se "Underhåll och rengöring".
Tömningslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
Ett tvättprogram utan töm-ningsfas har ställts in.		Ställ in tömningsprogrammet.
Funktionen Sköljstopp är på. Ställ in tömningsprogrammet.
Produktens lucka är öppen eller är inte ordentligt stängd.	Stäng luckan ordentligt.
Översvämningsskyddet är aktiverat.	Gör produkten strömlös	Stäng vattenkranen.Kontakta servicecentret.
Centrifugeringsfasen fungerar inte.	Centrifugeringsfasen är av-stängd.	Ställ in centrifugeringsprogrammet.
Filtret i tömningspumpen är igensatt.		Rengör filtret i tömningspumpen Se "Underhåll och rengöring".
	Balansproblem med tvätten.	Justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.
Programmet startar inte.	Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten.
En säkring har löst ut i husets säkringsskåp.		Byt ut säkringen.
Du har inte tryckt på knappen4.		Tryck på 4 -knappen.
	Fördröjd start är inställd.	Avbryt den fördröjda starten om du vill starta programmet direkt.
Barnlåset är aktiverat. Avaktivera barnlåset.
Det är vatten på gol-vet.	Läckage från kopplingarna i vattenslangarna.	Kontrollera att kopplingarna är åtdrag-na.
Läckage från tömningspum-pen.		Kontrollera att filtret i tömningspumpen är åtdraget.
	Tömningsslangen är skadad.	Kontrollera att tilloppsslangen inte är skadad.
Du kan inte öppna luckan till produkten.	Tvättprogrammet pågår. Låt tvättprogrammet gå klart.
	Det finns vatten i trumman.	Ställ in tömnings- eller centrifugering-sprogrammet.
Produkten avger ett konstigt ljud.	Produkten står inte i våg.	Justera produktens nivå. Se "Installa-tion".
Du har inte tagit bort förpack-ningen och/eller transportbul-tarna.		Ta bort förpackningen och/eller trans-portbultarna. Se "Installation".
Mycket liten tvättmängd. Fyll på mer tvätt i trumman.
Produkten fylls med vatten och töms ome-delbart.	Tömningsslangens ände sitter för lågt.	Kontrollera att tömningsslangen är ställt i rätt läge.
Tvättresultaten är inte tillfredsställande.	För lite eller felaktigt tvättme-del har använts.	Öka mängden tvättmedel eller använd ett annat tvättmedel.
Du har inte tagit bort svåra fläckar innan du tvättar tvät-ten.		Använd specialprodukter för att ta bort svåra fläckar.
	Fel temperatur har ställts in.	Kontrollera att du ställer in rätt tempe-ratur.
För stor tvättmängd. Minska tvättmängden.

Sätt på produkten efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta kundtjänst om problemet uppstår igen. Kontakta kundtjänst om andra larmkoder visas på displayen.

TEKNISKA DATA

Mätt Bredd/Höjd/Djup 600 / 850 / 605 mm
	Totalt djup 640 mm
Elektrisk anslutning: Nätspänning		230 V
		2200 W
		10 A
		50 Hz
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där lågspänningsutrustningen inte har något skydd mot fukt.		IPX4
Vattentryck	Min	0,5 bar (0,05 MPa)
	Max	8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt vatten
Max. tvättmängd Bomull 8 kg
Centrifugeringshastighet Max 1400 varv/minut (QW 148480)		1600 varv/minut (QW 168480)

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

INSTALLATION

Uppackning

1. Använd handskarna. Avlägsna den utvändiga filmen. Använd en kniv vid behov.
2. Avlägsna kartonglocket.
3. Avlägsna frigolitemballaget.
4. Avlägsna den invändiga filmen.

1. Öppna luckan. Ta bort frigolitdelen från lucktätningen och alla sakerna från trumman.

2. Lägg en av frigolitemballagedelarna på golvet bakom produkten. Sätt försiktigt ner produkten med baksidan på den. Kontrollera så att du inte skadar slangarna.

3. Ta bort frigolitskyddet från undersidan.

4. Dra upp produkten till upprätt posi- tion.

5. Ta loss strömkabeln och tömnings- slangen ur slanghållarna.

1. Skruva loss de tre bultarna. Använd nyckeln som medföljer produkten.

2. Dra ut distanserna av plast.

3. Sätt plastlocken i hålen. Du hittar dessa lock i påsen med bruksanvisningen.

Avlägsna allt förpackningsmaterial och alla transportbultar innan produkten installeras.

Vi rekommenderar att du behåller förpackningen och transportbultarna till när du ska flytta produkten.

Placering och avvägning

• Installera produkten på ett plant och hårt golv.
• Se till att mattor inte hindrar luftcirkulationen under produkten.
• Kontrollera att produkten inte vidrör någon vägg eller enhet.
• Lossa eller dra åt fötterna för att justera nivån. En korrekt justering av produktnivån förhindrar att produkten vibrerar, bullrar och flyttas när den används.

- Produkten måste vara i våg och stabil.

FÖRSIKTIGHET

Justera inte nivån genom att sätta kartong, trä eller motsvarande material under produktens fötter.

Tilloppsslang

- Anslut slangen till produkten. Vänd till-oppsslangen endast vänster eller höger. Lossa ringmuttern och ställ in den i rätt läge.

- Anslut tilloppsslangen för kallvatten till en kallvattenkran med 3/4-tums gänga.

FÖRSIKTIGHET

Kontrollera att det inte finns några läckor i kopplingarna.

Använd inte en förlängningsslang om tilloppsslangen är för kort. Kontakta kundtjänst för byte av tilloppsslangen.

Vattensäkring

Tilloppsslangen har en vattensäkring. Säkringen förhindrar att vatten läcker in i slangen på grund av dess naturliga åldrande. Den röda delen i A-fönstret visar detta fel. Om detta inträffar, stäng vattenkranen och kontakta kundtjänst för att få slangen utbytt.

Tömning av vattnet

Det finns olika sätt att ansluta tömningsslangen:

Med plastböjen.

• På kanten av en diskho.
• Se till att plastböjen inte kan flytta på sig när produkten töms. Anslut plastböjen till vattenkranen eller väggen.

- Till ett stigrör med ett ventilationshål. Se bilden. Direkt in i ett tömningsrör på en höjd av minst 60 cm och högst 100 cm. Änden på tömningsslangen måste alltid vara ventilerad, dvs. tömningsrörets innerdiameter måste vara större än tömningsslangens ytterdiameter.

- Till en diskhos avloppsmuff. Se bilden. Sätt in tömningsslangen i avloppsmuffen och dra åt den med en klämma. Kontrollera att tömningsslangen gör en loop för att förhindrar att återstående partiklar går in i produkten från diskhon. - Direkt till ett inbyggt avloppsrör i rummets vägg och dra åt den med en klämma.

Du kan förlänga tömningsslangen till högst 400 cm. Kontakta kundtjänst för den andra tömningsslangen och förlängningen.

www.aeg.com/shop
