BRUKSANVISNING QW148591 Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt tvättmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Stäng av produkten och koppla bort den från elutta-get före underhåll.

• Ändra inte produktens specifikationer.

• Följ högsta tillåtna lastvolym på 9 kg (se kapitlet "Programtabell").

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• Vattentrycket (minimum och maximum) måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa)
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.

2. ⚠ SÄKERHETSFÖRESKRIFTER

2.1 Installation

• Ta bort förpackningen och transportbultarna.
• Spara transportbultarna. När du flyttar produkten igen måste du spärra trumman.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.
• Följ de installationsinstruktioner som följer med produkten.
• Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.
• Installera inte produkten där luckan inte kan öppnas helt.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Kontrollera att luft kan cirkulera mellan produkten och golvet.
• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och mattan.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Produkten måste vara jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

2.2 Använd

WARNING

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Följ säkerhetsanvisningarna på diskmedelspaketet.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

• Ta inte på luckglaset när ett program är igång. Glaset kan bli hett.

• Kontrollera att du tagit ut alla metallföremål från tvätten.

• Placera inte en behållare för uppsamling av vattenläckage under produkten. Kontakta Service för att kontrollera vilka tillbehör som kan användas.

2.3 Skötsel och rengöring

WARNING

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.4 Avfallshantering

WARNING

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

3. PRODUKTBESKRIVNING

12 4 5 6 7

1 Arbetsyta

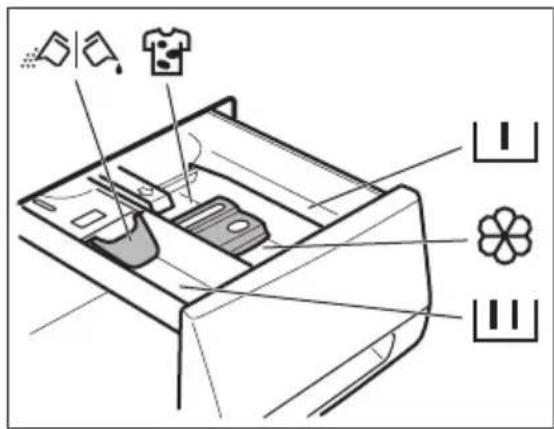

2 Tvättmedelsfack

3 Kontrollpanel

4 Luckhandtag

5 Typskylt

6 Tömningspump

7 Fötter för nivåutjämning av produk- ten

8 Tömningsslang

9 Ventil för vattenintag

10 Nätkabel

11 Transportbultar

12 Fötter för nivåutjämning av produk- ten

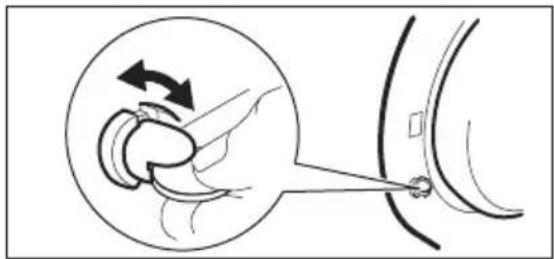

3.1 Barnlås

- När du aktiverar barnlåset kan du inte stänga luckan. Detta hindrar barn eller

9 10 11 12

djur från att bli instängda i trumman. Aktivera barnlåset genom att vrida det medurs tills skåran är horisontell. Avaktivera barnlåset genom att vrida det moturs tills skåran är vertikal.

3.2 Fästplåtsats (4055171146)

Finns att köpa hos närmaste auktorisera- de återförsäljare.

Om du installerar produkten på en plint måste du fästa fast produkten i fästplåtarna.

Följ anvisningarna som medföljer satsen.

4. KONTROLLPANEL

12 Antiskrynkl. Uppfräschn. Bomvil Eco Super Eco 30° 20 Min. - 3 kg Träningskläder Skoljning Centr./ Tämning Auto Off Vit-/Kulär Extra tyst Syntet Lättstruktur Finvät Ylle/Siden Täcken Antiallergi Temp. Centr. Fläckar/ Förtvätt Extra Sköljning Snabb Fördröjd Start Start/Paus 45

1 Strömbrytare På/Av (Auto Off)
2 Programväljare
3 Display
4 Start/paus-knapp (Start/Paus)
5 Knapp för fördröjd start (Fördröjd Start)
6 Knappen Snabb (Snabb)
7 Knapp för extra sköljning (Extra Sköljning)
8 Knapp för fläckar/förtvätt (Fläckar/Förtvätt)
9 Knapp för reducerad centrifugering (Centr.)
10 Temperaturknapp (Temp.)

4.1 Knapp för automatisk avstängning 1

Tryck på knappen för att aktivera och avaktivera produkten. En ljudsignal avges när produkten är slås på.

Funktionen AUTO OFF stänger automatiskt av produkten för att stoppa energiförbrukningen när:

- Du inte använder produkten under 5 minuter innan du trycker på knappen

4.

– Alla inställningar avbryts.
- Tryck på knappen 1 för att slå på produkten igen.
- Ställ in tvättprogrammet igen och alla möjliga tillval.

- Efter fem minuter från tvättprogrammets slut. Se "När programmet är klart".

4.2 Programvred 2

Vrid vredet för att ställa in ett program. Motsvarande programlampa tänds.

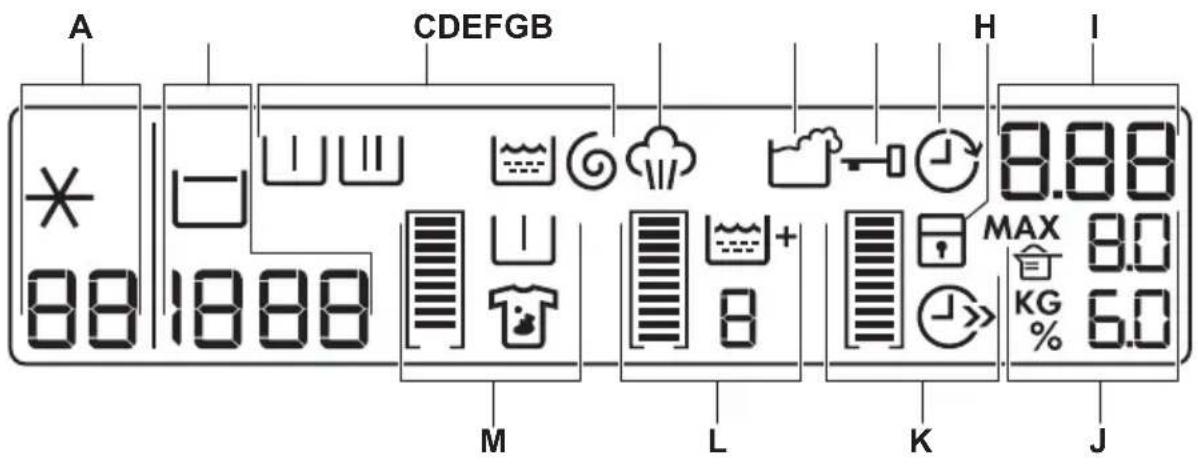

4.3 Display 3

A		Temperatur för valt program
		Kallt vatten
B		Centrifugeringshastigheten för valt program
		Symbolen Ingen centrifugering1)
		Symbolen Sköljstopp

1) Endast i programmet CENTRIFUGERING/TÖMNING.

C		Förtvättsfas
		Tvättfas
		Sköljfas
		Centrifugeringsfas
	FassymbolernaNär ett program valts tänds alla symbolerna för faserna som hör samman med programmet.När programmet startar blinkar bara symbolen för aktiverad fas.När programmet är klart lyser symbolen för den sista fasen.
D		Ångsymbolen tänds när du väljer ett ångprogram.
E		Symbolen för överdosering av tvättmedel tänds i slutet av programmet när produkten känner av för mycket tvättmedel.

F		Luckan kan inte öppnas när symbolen visas.Luckan kan öppnas när symbolen släcks.Om programmet är klart men symbolen fortfarande visas:· Funktionen Sköljstopp är på.· Det finns vatten i trumman.
G		Symbolen för fördröjd start tänds när du väljer funktionen fördröjd start.
H		Symbolen för Barnlås tänds när Barnlåset aktiverats.
I		· ProgramtidNär programmet startar minskar programtiden i steg om 1 minut.
		· Fördröjd startNär knappen Fördröjd start trycks in visar displayen den fördröjda starttiden.
		· L a r m k o d e rOm det är fel på produkten visas felkoder på dis-playen. Se avsnittet "Felsökning".
		· Displayen visar det här meddelandet i några sekunder när:- Funktionen kan inte ställas in för diskprogrammet.- Du försöker byta program under pågående cykel.
		· När programmet är klart.
J	När luckan är öppen - Se avsnittet "Lägga i tvätt"
	MAX [8.8]	· Programmets maximala tvättmängdSymbolerna visar maximal tvättmängd för inställt program.
		· Tvättens viktSymbolen visar hur mycket tvätten i trum-man väger. När du lägger i tvätt uppdateras vikten i steg om 0,5 kg.
	När luckan är stängd
		· Symbolen för tvättmedel
		· Procentandelen tvättmedel(Symbolerna visar hur mycket tvättmedel som ska användas för tvätten i trumman. När du trycker på Start/Paus-knappen släcks dessa symboler.

När luckan är öppen - Se avsnittet "Lägga i tvätt"

MAX

8.8

När luckan är stängd

Grafiska staplar

	[0748]	Det tomma indikatorfältet visas bara om relaterad funktion är tillgänglig för valt program.
		Indikatorfältet fylls enligt valda funktioner.
	Om du gör ett felaktigt val anger meddelandetErratt valet inte är möjligt.
K	[6380]	Symbolen för att spara tid tänds när du väljer någon av programlängderna.
	[MAA]	• Förkortad tid
	[STAD]	• Extra snabb
L	[300X]	Symbolen för extra sköljning tänds när den här funktionen aktiveras.
	[STAD]	Värdet visar det totala antalet sköljningar.
	[STAD]	Indikatorfältet är helt fyllt när du väljer max antal sköljningar.
M	[STAD]	Symbolen för fläckar tänds när du aktiverar funktionen.
	[6732]	Symbolen för förtvätt tänds när den här funktionen aktiveras.
	[2448]	Indikatorfältet är inte helt fyllt när du bara väljer en av funktionerna.
	[2470]	Indikatorfältet är helt fyllt när du väljer de två funktionerna.

4.4 Start/Paus-knappen 4

Tryck på knappen 4 för att starta eller avbryta ett program.

4.5 Knappen Födröjd start 5

Tryck på knappen 5 för att fördröja starten av ett program med 30 minuter upp till 20 timmar.

4.6 Knappen Tidspar 6

Tryck på knappen 6 för att minska programlängden.

• Tryck en gång för att ställa in "Kortare längd" för lätt smutsade plagg.
• Tryck två gånger för att ställa in "Extra snabb" för mycket lätt smutsade plagg.

Vissa program accepterar bara en av de två funktionerna.

4.7 Knappen Extra sköljning 7

Tryck på knappen 7 för att lägga till sköljprogram till ett program. Använd den här funktionen för personer som är allergiska mot tvättmedel och i områden när vattnet är mjukt.

4.8 Knapp för fläckar/förtvätt 8

Tryck på knappen 8 för att lägga till fläck- och/eller förtvättsfunktionen till ett program.

Tryck på knappen flera gånger för att aktivera en eller två funktioner. Tillhörande

symbol och indikatorfält visas på dis- playen.

FLÄCKAR

- An v ä nd s för tv ä tt med myck fläckar.

När funktionen ställs in ska fläckbort- tagningsmedel hållas i facket 📋.

Funktionen lägger till tid till programlängden.

Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

FÖRTVÄTT

- Använd den här funktionen för att lägga till en förtvättsfas före tvättfasen. Vi rekommenderar att du använder den här funktionen när tvätten är mycket smutsig.

Valet av den här funktionen lägger till tid till programlängden.

4.9 Centrifugeringsknapp 9

Tryck på den här knappen för att:

- Sänka högsta hastigheten för centrifugeringsfasen i programmet.

Displayen visar endast tillgängliga centrifugeringshastigheter med valt program.

• Avaktivera centrifugeringsfasen.

- Aktivera funktionen "Sköljstopp". Ställ in den här funktionen för att förhindra att materialen skrynklar. Maskinen tömmer inte när programcykeln är klar.

4.10 Temperaturknapp 10

Tryck på 10 för att ändra den inställda temperaturen. När displayen visar ✱ - - värmer inte produkten upp vattnet.

4.11 Ljudsignal

Ljudsignaler avges när:

• Du aktiverar produkten.

- När du avaktiverar produkten.

- När du trycker på knapparna.

etNvärprogrammet är klart.

- När ett fel uppstått på produkten.

För att avaktivera/aktivera ljudsignalerna ska du trycka på 8 och 7 samtidigt i 6 sekunder.

Om ljudsignalerna är avaktiverade kommer de bara att höras när du trycker på knapparna och om ett fel uppstår.

4.12 Barnlås

Den här funktionen hindrar barn från att leka med kontrollpanelen.

- Aktivera funktionen genom att trycka på knappen 10 och 9 samtidigt tills symbolen visas på displayen.

- Avaktivera funktionen genom att trycka på knappen 10 och 9 samtidigt tills symbolen 📋 släcks.

- Innan du trycker på Start/Paus-knappen 4 : Produkten kan inte starta.

- När du har tryckt på Start/Paus-knappen 4 avaktiveras alla knapparna och programvredet.

4.13 Funktionen Permanent extra sköljning

Med den här funktionen kan du ha funktionen för extra sköljning på permanent när du ställer in ett nytt program.

- Aktivera funktionen genom att trycka på knappen 6 och 5 samtidigt tills symbolen 📌 visas på displayen.

- Avaktivera funktionen genom att trycka på knappen 6 och 5 samtidigt tills symbolen 📞 släcks.

1. PROGRAM

ProgramTemperaturområde	Typ av tvätt och smutsMaximal tvättmängd, maximal centrifuge-ringshastighet
Vit-/Kulör95 °C - kall	Vit och färgad bomull. Normal smuts och lätt smuts.9 kg, 1400 varv/min
Extra tyst95 °C - kall	Vit och kulört bomull Normal smuts och lätt smuts.9 kg
Syntet60 °C - Kall	Syntet eller blandade material. Normal smuts och lätt smuts.3 kg, 1200 varv/min
Lättstruket1)60 °C - Kall	Plagg i syntetmaterial. Lätt smutsad tvätt.3 kg, 800 varv/min
Fintvätt40 °C - Kall	Ömtåliga material som akryl, viskos, polyester. Normal smuts och lätt smuts.3 kg, 1200 varv/min
	Maskintvättbar ylle, handtvättbar ylle och ömtå-liga material märkta med symbolen "hand-tvätt".2 kg, 1200 varv/min
Täcken60 °C - 30 °C	Specialprogram för en syntetfilt, ett täcke, ett sängöverkast, etc.3 kg, 800 varv/min
Antiallergi60 °C	Vit bomull. Detta program tar bort mikroorga-nismer tack vare tvättning i 60° och en extra sköljning. Tvätten blir på det sättet mer effektiv.9 kg, 1400 varv/min
Centr./Tömning2)	För att centrifugera och tömma ut vattnet i trumman. Alla material.9 kg, 1400 varv/min
SköljningKall	För att skölja och centrifugera tvätten. Alla ma-terial.9 kg, 1400 varv/min
Träningskläder40 °C - Kall	Väderbeständiga sport- och utomhuskläder. An-vänd inga mjukmedel!2.5 kg, 800 varv/min
20 Min. - 3 kg40 °C - 30 °C	Bomull och syntet som är lätt smutsade och bara använda en gång.3 kg, 1200 varv/min
Super Eco 30°3)30 °C - kall	Bomull, syntet och blandade material. Normalt smutsad tvätt.max. 5 kg, 1200 varv/min
Bomull Eco ^4) 60 °C - 40 °C	Vit bomull och färgäkta bomull. Normalt smuts-ad tvätt.9 kg, 1400 varv/min
Ångprogram
[IMAGE]Uppfräschn.	Ångprogram för bomull och syntetDet här programmet tar bort dålig lukt från tvät-ten.1.5 kg
[IMAGE]Antiskrynkl.	Ångprogram för bomull och syntetDet här programmet hjälper till att göra tvätten mindre skrynklig.1.5 kg

1) Tvätt- och centrifugeringsfasen är skonsam för att förhindra att tvätten blir skrynklig. Produkten lägger till ytterligare sköljningar.
2) Standardcentrifugeringshastigheten är inställd för bomull. Ställ in centrifugeringshastigheten. Se till att det går att ställa in den hastigheten med valt program.
3) Det här programmet är avsett för dagligt bruk och har lägsta energi- och vattenförbrukningen men ger ändå bra tvättresultat.
4) Standardprogram för energimärkningens förbrukningsvärden

Enligt bestämmelsen 1061/2010 är dessa program "Standardprogram 60 °C bomull" och "Standardprogram 40 °C bomull". De är de mest effektiva programmen vad gäller kombinationen energi- och vattenförbrukning för normalt smutsad tvätt. Med det här programmet får du ett bra tvättresultat med minskad energiåtgång. Programmets tvättfas har förlängts.

Vattentemperaturen i tvättfasen kan skilja sig från temperaturen som anges för valt program.

Programfunktioner kompatibilitet

Program		[H305]		[XXXX]	Brewed
Vit-/Kulör ■	■ ■ ■ ■ ■
Extra tyst	■ ■ ■ ■
Syntet ■	■ ■ ■ ■ ■
Lättstruket ■	■	1)	■ ■ ■
Fintvätt ■	■ ■ ■ ■ ■
Ylle/Siden					■
Program		Fläckar/Förtvätt	Extra Sköljning	Snabb	Fördröjd Start
Täcken ■	■
Antiallergi ■	■ ■ ■ ■
Centr./Tömning ^2)	■ ■				■
Sköljning	■	■	■	■	■
Träningskläder ■	■ ■ ■ ■
20 Min. - 3 kg ■	■
Super Eco 30°	■	■	■	■	■
Bomull Eco [IMAGE]	■ ■ ■ ■ ■ ■

Fläckar/Förtvätt
Extra Sköljning
Fördröjd Start
1) Endast förtvättsfunktionen är tillgänglig.
2) Om du ställer in funktionen Ingen centrifugering är tömningsfasen den enda tillgängliga.

5.1 Woolmark-intyg

Maskinens ylleprogram har testats och godkänts av Woolmark Company för

tvätt av maskintvätt av ylleplagg märkta som handtvätt, under förutsättning att plaggen tvättas enligt anvisningarna på klädvårdsetiketten och enligt anvisningarna från tillverkaren av denna tvättmaskin. M1361

I Storbritannien, Irland, Hong Kong och Indien är Woolmark-symbolen ett certifieringsmärke.

6. FÖRBRUKNINGSVÄRDEN

I programets start visar displayen varaktighetsprogramet för maxvikten. Under tvättfasen blir programets varaktighet automatiskt uträknat och kan förkortas ordentligt om tvättens vikt är mindre än maxvikten (t.ex. Bomull 60°C med maxvikt 9 kg, så överskrider programet 2 timmar. Om vikten där- emot är 1 kg så är programet klart på mindre än en timme).

När apparaten räknar ut programets längd så blinkar en lampa i displayen.

Uppgifterna i tabellen är ungefärliga. Olika orsaker kan ändra uppgifterna: mängden och typen av tvätt, vattnet och omgivningstemperatur.

Program Vikt(kg)		Energiför-brukning(kWh)	Vattenför-brukning (li-ter)	Ungefärlig programtid (minuter)	Återståen-de fukt(%)1)
cottons 60 °C	9	1.55	79	170	52
cottons 40 °C	9	0.97	79	164	52

Program Vikt(kg)

Energiför-brukning(kWh)

Vattenför-brukning (li-ter)

Ungefärlig programtid (minuter)

Återståen-de fukt(%)1)

Syntet 40 °C 3 0.55 54 109 35

Fintvätt 40 °C 3 0.60 59 89 35

Ylle 30 °C 2 0.35 58 60 30

Vanliga bomullsprogram

Standard 60°C bomull

9 0.64 58 226 52

Standard 60°C bomull

4.5 0.34 40 185 52

Standard 40°C bomull

4.5 0.34 40 199 52

Av-läge (W) Kvar på-läge (W)

0.05 0.05

Informationen i tabellen ovan är i enlighet med EU-kommissionens förordning 1015/2010 om genomförande av direktiv 2009/125/EC.

1) När centrifugeringen är klar.

7. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt för att aktivera tömningssystemet.
2. Häll lite tvättmedel i tvättmedelsfacket för huvudtvätt. Ställ in och

starta ett program för bomull vid högsta temperaturen utan tvätt. Detta tar bort all möjlig smuts från trumman och baljan.

För att viktsensorn ska funge- ra korrekt ska du sätta på produkten och ställa in pro- grammet INNAN du lägger i tvätten.

1. Öppna vattenkranen.
2. Sätt i stickkontakten i eluttaget.

8.1 Aktivera produkten och ställa in ett program

1. Tryck på knappen för att sätta på produkten.

2. Vrid programvredet till det program som krävs. Programindikatorn tänds.

3. Kontrollampan för -knappen blinkar rött.
4. Displayen visar standardtemperatur, centrifugeringshastighet och det tomma indikatorfältet för tillgängliga funktioner.
5. Vid behov kan du trycka på knappen och för att ändra vattentemperatur och centrifugeringshastighet.

©

8.4 Fylla på tvättmedel och tillsatsmedel

	Tvättmedelsfacket för förtvättsfasen och blötläggningsprogrammet.Tillsätt tvättmedlet för förtvätt och blötlägg innan programmet startar.
	Tvättmedelsfacket för tvättfasen.Om du använder flytande tvättmedel lägger du in det precis innan du startar programmet.
	Fack för flytande tillsatsmedel (sköljmedel, stärkningsmedel).Lägg produkten i facket innan du startar programmet.
MAX	Detta är den högsta nivån för mängden flytande tillsatsmedel.
	Fack för fläckborttagningsmedel.Lägg produkten i facket och välj fläckborttagningsfunktionen innan du startar programmet.
	Flik för pulvertvättmedel eller flytande tvättmedelVänd den (uppåt eller nedåt) i rätt läge för att använda pulvertvättmedel eller flytande tvättmedel.
	Följ alltid anvisningarna på tvättmedelsprodukternas förpackning.

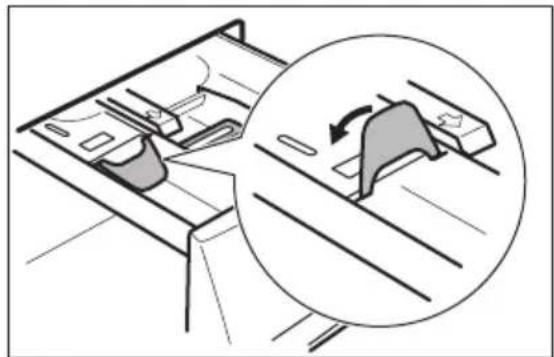

Kontrollera flikens läge

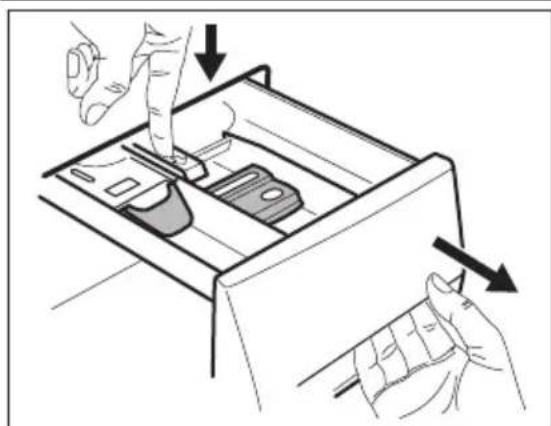

1. Dra ut tvättmedelsfacket så långt det går.
2. Tryck ner spaken för att ta ut facket.

1. Mät upp tvätt- och sköljmedel.

2. Stäng tvättmedelsfacket försiktigt. Se till att fliken inte orsakar en till-täppning när du stänger facket.

8.5 Ställ in fördröjd start

1. Tryck på 5 -knappen flera gånger tills antalet minuter eller timmar visas på displayen. Motsvarande symboler tänds.

2. Tryck på 4 -knappen. Produkten startar nedräkningen till den fördröjda starten.

När nedräkningen är klar startar programmet automatiskt.

Innan du trycker på 4 -knappen för att starta produkten kan du avbryta eller ändra inställningen av den fördröjda starten. Du kan inte ställa in fördröjd start med programmet Ånga.

8.6 Avbryta den fördröjda starten

1. Tryck på 4 -knappen. Motsvarande kontrollampa blinkar.

2. Tryck på 5 -knappen flera gånger tills displayen visar 0'.

3. Vänd fliken uppåt om du ska använda pulvertvättmedel.

4. Vänd fliken nedåt om du ska använda flytande tvättmedel.

Med fliken i läget NEDÅT:

• Använd inte geléaktigt eller flytande tvättmedel.
  – Lägg inte i mer flytande tvättmedel än gränsen som visas på fliken.
  – Ställ inte in förtvättsfasen.
  – Ställ inte in funktionen fördröjd start.

• Tryck på 4 -knappen. Programmet startar.

8.7 Starta programmet

• Tryck på knappen 4 för att starta programmet. Motsvarande kontrollampa blinkar inte längre.
• Alla symboler som är relaterade till mängden tvättmedel släcks på displayen.
  Om fördröjd starttid har ställts in börjar nedräkningen.

Produkten justerar automatiskt programtiden efter tvätten du har lagt in i trumman så att du får perfekt tvättresultat på minsta möjliga tid. Efter ca 15 minuter från programmets start visar displayen det nya tidsvärdet.

8.8 Göra paus i ett program

1. Tryck på 4 -knappen. Kontrollam-pan blinkar.

2. Tryck på 4 -knappen igen. Tvätt-programmet fortsäter.

8.9 Avbryta ett program

1. Tryck på 1 -knappen för att avbryta programmet och stänga av produkten.
2. Tryck på 1 -knappen igen för att slå på produkten. Du kan nu ställa in ett nytt tvättprogram.

Produkten tömmer inte ut vattnet.

8.10 Ändra en funktion

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på 4 -knappen. Kontrollampan blinkar.

2. Ändra den inställda funktionen.

8.11 Öppna luckan.

Om temperaturen och nivån på vattnet i trumman är för hög och trumman fortfarande roterar kan du inte öppna luckan.

Luckan är låst medan ett program eller fördröjd start pågår.

Så här öppnar du luckan:

1. Tryck på 4. Symbolen för lucklåset släcks.
2. Öppna luckan till produkten.
3. Stäng produktens lucka och tryck på 4 -knappen. Programmet eller den fördröjda starten fortsätter.

8.12 När programmet är klart

- Produkten stannar automatiskt.

9. RÅD OCH TIPS

9.1 Fylla på tvätt

- Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle

• Ljudsignalen läter.
• 0 tänds på displayen.
- Kontrollampan för Start/Paus-knappen 4 släcks.
- Symbolen för lucklåset släcks.
- Tryck på knappen 1 för att stänga av produkten. Fem minuter efter att programmet avslutats stänger energisparfunktionen automatiskt av produkten.

När du slår på produkten igen visas slutet på det senast inställda programmet på displayen. Vrid programväljaren för att ställa in ett program.

• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.
• Stäng vattenkranen.

Tvättprogrammet är klart men det finns vatten i trumman:

– Trumman roterar regelbundet för att undvika att tvätten skrynklas.
– Luckan förblir låst.
– Du måste tömma ut vattnet för att kunna öppna luckan.

För tömning av vattnet:

1. Sänk vid behov centrifugeringshastigheten.
2. Tryck på Start/Paus-knappen 4. Produkten tömmer ut vattnet och centrifugerar.
3. När programmet är klart och symbolen med lucklås släcks kan du öppna luckan.
4. Stäng av produkten.

Produkten töms och centrifuge-rar automatiskt efter cirka 18 tim-mar.

• Följ tvättanvisningarna som finns på tvätmärkningen.
• Tvätta inte vita och färgade plagg till-sammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att

du tvättar dem separat de första gångerna.

• Stäng örngott, blixtlås, hakar och tryckknappar. Knyt skärp.
• Töm alla fickor och veckla ut plaggen.
• Vänd ut och in på flerfärgade plagg, ylle och plagg med tryck.
  • Ta bort svåra fläckar.
• Tvätta svåra smutsfläckar med ett specialtvättmedel.
• Var försiktig med gardiner. Ta bort hakarna eller lägg gardinerna i en tvättpåse eller ett örngott.

- Tvätta inte i produkten:

• Tvätt utan fäll eller med snitt
  – Behåar med metallbygel.
  – Tvätta små plagg i en tvättpåse.

- En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsfasen. Om detta händer, justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.

9.2 Svåra fläckar

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du tar bort dessa fläckar innan du lägger in plaggen i produkten.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

9.3 Tvättmedel och tillsatser

• Använd endast tvättmedel och tillsatser som är särskilt avsedda för tvättmaskiner.
• Blanda inte olika sorters tvättmedel.
• För miljöns skull ska du inte använda mer diskmedel än nödvändigt.
• Följ alltid anvisningarna på förpackningen till dessa produkter.
• Använd rätt produkter för materialets typ och färg, programtemperatur och smutsgrad.
• Ställ inte in förtvättsfasen om du använder flytande tvättmedel.
• Om produkten inte har ett tvättmedelsfack med luckenheten tillsätter du det flytande tvättmedlet med en doseringsboll.

9.4 Vattenhärdhet

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Följ alltid anvisningarna på förpackningen till produkterna.

10. UNDERHÅLL OCH RENGÖRING

WARNING

Koppla loss produkten från eluttaget innan du rengör den.

10.1 Avkalkning

Vattnet vi använder innehåller kalk. Använd vid behov en vattenavhärdare för att ta bort kalk.

Använd en specialprodukt avsedd för tvättmaskiner. Följ anvisningarna på tillverkarens förpackning.

Gör detta separat från tvätten.

10.2 Utvändig rengöring

Rengör produkten bara med tvål och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

10.3 Underhållstvätt

Vid programmen med låg temperatur kan det hända att det blir kvar lite tvättmedel i trumman. Kör en underhållstvätt

med jämna mellanrum. För att göra detta:

• Ta ut tvätten ur trumman.
• Välj det hetaste bomullsprogrammet
- Använd rätt mängd pulvertvättmedel med biologiska egenskaper.

Efter varje tvätt ska luckan stå öppen ett tag för att undvika att mögel och otrevliga lukter bildas.

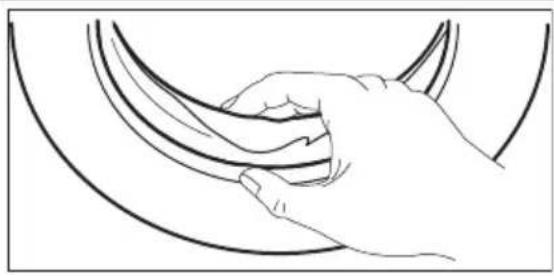

10.4 Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

10.5 Trumma

Undersök trumman regelbundet för att förhindra kalkbildning och rostpartiklar. Använd bara specialprodukter för att ta bort rostpartiklar från trumman. För att göra detta:

• Rengör trumman med en specialprodukt för rostfritt stål.
• Starta ett kort program för bomull vid max temperatur med en liten mängd tvättmedel.

10.6 Tvättmedelsfack

1. Ta bort den övre delen av facket för flytande tillsatser.
2. Rengör alla delar med vatten.

Undersök tömningspumpen regelbundet och se till att den är ren.

Rengör pumpen om:

• Produkten tömmer inte ut vattnet.
• Trumman kan inte snurra.

• Produkten avger ett ovanligt ljud p.g.a. att tömningspumpen är blockerad.

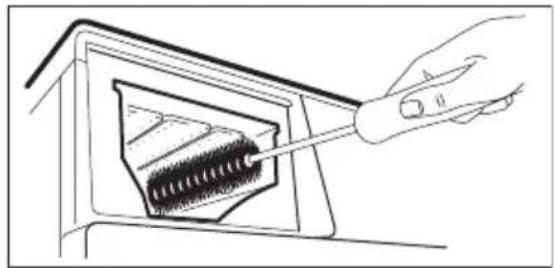

• Rengör tvättmedelsfackets fördjupning med en borste.

• Sätt tillbaka tvättmedelsfacket i fördjupningen.

- Displayen visar en larmkod på grund av problemet med vattentömning.

WARNING

1. Koppla bort produkten från eluttaget.
2. Ta inte loss nälfällan medan produkten är igång. Rengör inte tömningspumpen om vattnet i produkten är hett. Vattnet måste vara kallt innan du rengör tömningspumpen.

Rengöring av tömningspumpen:

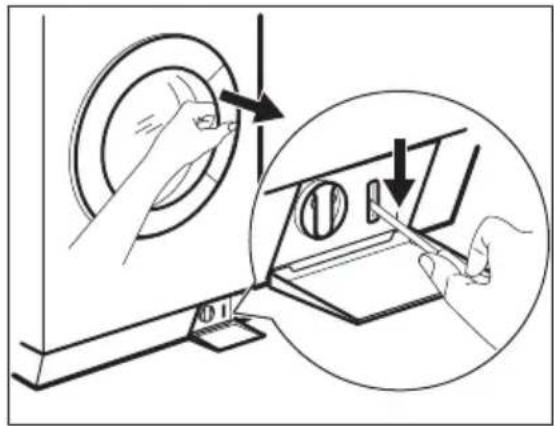

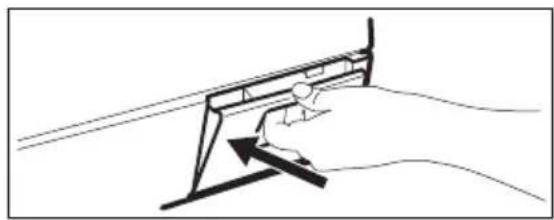

1. Öppna luckan till tömningspumpen.

2. Dra luckan utåt för att ta bort den.

3. Sätt en behållare under tömningspumpens fördjupning, för att samla upp vattnet som rinner ut.

4. Tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut.

1. När behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren. Upprepa steg 4 och 5 så många gånger som behövs tills inget vatten rinner ut från tömningspumpen.

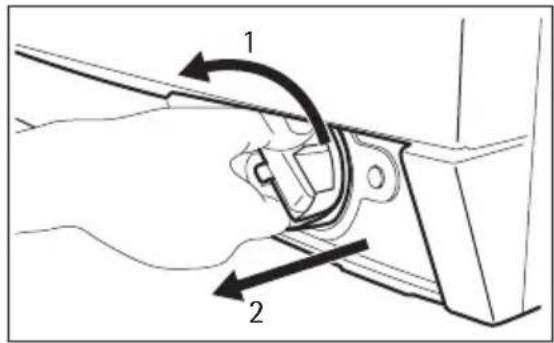

2. Dra tillbaka tömningsledningen och vrid nälfällan för att ta bort den.

3. Ta bort ludd och föremål från pumpen.

4. Se till att pumphjulet kan snurra. Om det inte gör det ska du kontakta kundtjänst.

5. Rengör nälfällan under en vattenkran och sätt tillbaka det i pumpen i de speciella spåren.

6. Var noga med att dra åt nälfällan ordentligt för att förhindra läckage.

7. Sätt tillbaka luckan och stäng luckan till tömningspumpen.

10.8 Tilloppsslangens filter och ventilfiltret

Det kan vara nödvändigt att rengöra filtren när:

• Produkten inte fylls med vatten.
• Produkten fylls med vatten länge.

- Kontrollampan på 4 -knappen blinkar och tillhörande larm visas på displayen. Se avsnittet "Felsökning".

WARNING

Koppla bort produkten från elut- taget.

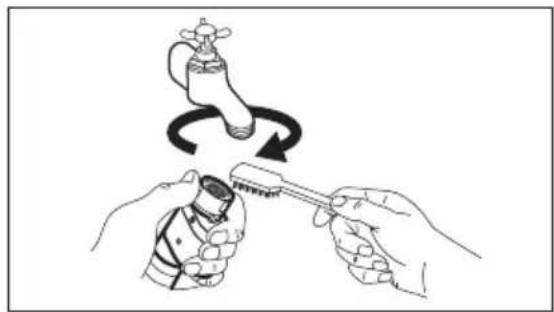

För att rengöra filtren i tilloppsslangen:

1. Stäng vattenkranen.
2. Ta loss tilloppsslangen från vatten- kranen.
3. Rengör filtret i tilloppsslangen med en styv borste.

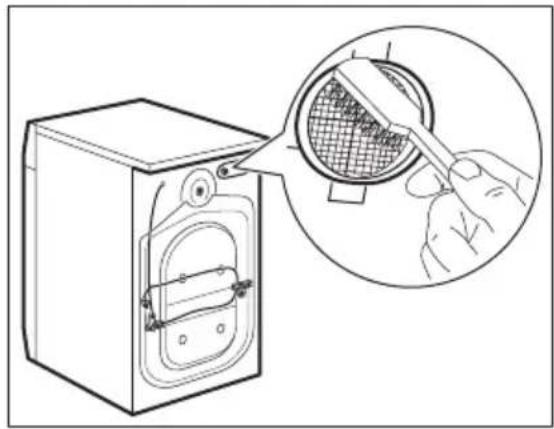

1. Ta loss tilloppsslangen bakom produkten.

2. Rengör filtret i ventilen med en styv borste eller en handduk.

3. Sätt tillbaka tilloppsslangen. Kontrollera att anslutningarna är helt täta för att undvika läckage.

4. Öppna vattenkranen.

10.9 Nödtömning

Produkten kan inte tömma ut vattnet på grund av ett fel.

Öm detta händer, gå igenom stegen (1) till (6) i "Rengöring av tömningspumpen".

Rengör pumpen vid behov.

Sätt tillbaka tömningsledningen och stäng luckan till tömningspumpen.

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen.

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.
2. Starta programmet för att tömma ut vattnet.

10.10 Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan vara mindre än 0

°C, ta bort det kvarvarande vattnet i till-oppsslangen och tömningspumpen,

1. Koppla bort produkten från elutta- get.
2. Stäng vattenkranen.
3. Ta bort tilloppsslangen
4. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.
5. Töm tömningspumpen. Se nödtömningsförfarandet
6. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

11. FELSÖKNING

Produkten startar inte eller upphör att fungera.

Prova först att hitta en lösning på problemet (se tabellen). Kontakta kundtjänst om du inte kan lösa problemet.

Då vissa problem uppstår hörs en ljudsignal och displayen visar en larmkod:

• E10 - Produkten fylls inte med vatten ordentligt.

• E20 - Produkten tömmer inte ut vatt-net.
- E40 - Produktens lucka är öppen eller är inte ordentligt stängd.
- EFO - Översvämningsskyddet är aktiverat.

WARNING

Avaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak Möjlig lösning
Produkten fylls inte med vatten.	Vattenkranen är stängd Öppna vattenkranen.
Tilloppsslangen är ska-dad.		Kontrollera att tilloppsslangen inte är skadad.
Filtren i tilloppsslangen är igentäpptta.		Rengör filtren. Se "Underhåll och rengöring".
Vattenkranen är blocke-rad eller belagd med kalk.		Rengör vattenkranen.
Tilloppsslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
Vattentrycket är för lågt. Kontakta berörd myndighet.
Produkten töm-mer inte ut vatt-net.	Tömningslangen är skadad.	Kontrollera att tömningslangen inte är skadad.
Filtret i tömningspum-pen är igensatt.		Rengör filtret i tömningspum-pen. Se "Underhåll och rengör-ing".
Tömningslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
Ett tvättprogram utan tömningsfas har ställts in.		Ställ in tömningsprogrammet.
Funktionen Sköljstoppär på.		Ställ in tömningsprogrammet.
Luckan är öppen eller är inte ordentligt stängd.	Stäng luckan ordentligt.
Översvämnings-skyddet är aktive-rat.	Dra ur stickkontakten ur elut-taget.Stäng vattenkranen.Kontakta kundtjänst.
Centrifugeringsfasen fungerar inte.	Centrifugeringsfasen är avstängd.	Ställ in centrifugeringsprogram-met.
Filtret i tömningspum-pen är igensatt.		Rengör filtret i tömningspum-pen. Se "Underhåll och rengör-ing".
Balansproblem med tvätten.		Justera plaggen manuellt i trumman och starta centrifuge-ringsfasen igen.
Programmet star-tar inte.	Stickkontakten sitter inte ordentligt i elutta-get.	Sätt i stickkontakten.
En säkring har löst ut i husets säkringsskåp.		Byt ut säkringen.
Du har inte tryckt på knappen 4 .		Tryck på 4 .
Fördröjd start är inställd. Avbryt den fördröjda starten om du vill starta programmet direkt.
Barnlåset är aktiverat. Inaktivera barnlåset.
Det är vatten på golvet.	Läckage från koppling-arna i vattenslangarna.	Kontrollera att kopplingarna är åtdragna.
Läckage från tömnings-pumpen.		Kontrollera att filtret i tömnings-pumpen är åtdraget.
Tömningsslangen är skadad.		Kontrollera att tilloppsslangen inte är skadad.
Du kan inte öppna luckan på produk-ten.	Ingen elektrisk ström. Se till att produkten får elektrisk ström.
Tvättprogrammet på-går.		Låt tvättprogrammet gå klart.
Det finns vatten i trum-man.		Ställ in tömnings- eller centrifu-geringsprogrammet.
Ett fel har uppstått på produkten.		Kontakta service. Om du måste öppna luckan, läs "Nödöppning av luckan".
Produkten avger ett konstigt ljud.	Produkten står inte våg-rätt.	Justera produktens nivå. Se "In-stallation".
Du har inte tagit bort förpackningen och/eller transportbultarna.		Ta bort förpackningen och/eller transportbultarna. Se "Installa-tion".
Mycket liten tvätt-mängd.		Fyll på mer tvätt i trumman.
Produkten fylls med vatten och töms omedelbart.	Tömningsslangens ände sitter för lågt.	Kontrollera att tömningsslangen är ställd i rätt läge.
Programmet är kortare än tiden som visas.	Produkten beräknar en ny tid enligt tvättmäng-den.	Se avsnittet "Förbrukningsvär-den".

©

1. Koppla bort produkten från eluttaget.
2. Öppna filterluckan.

1. Plocka ur tvätten.

2. Stäng filterluckan.

3. Håll nödupplåsningsspärren neddragen och öppna samtidigt produktens lucka.

13. TEKNISK INFORMATION

Mått Bredd/Höjd/Djup 600 / 850 / 605 mm
	Totalt djup 640 mm
Elektrisk anslutning: Nätspänning	230 V
Total effekt	2200 W
Säkring	10 A
Frekvens	50 Hz
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där lågspän- ningsutrustningen inte har något skydd mot fukt.	IPX4
Vattentryck Min 0,5 bar (0,05 MPa)
	Max 8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt vatten
Max. tvättmängd Bomull 9 kg
Centrifugeringshastig- het	Max 1400 varv/minut

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

14. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter

märkta med symbolen ✉med hushållsavfallet. Lämna in produkten

på närmaste återvinningsstation eller kontakta kommunkontoret.
