BRUKSANVISNING QW167381 Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll allt diskmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Stäng av produkten och koppla bort den från elutta-get före underhåll.

• Ändra inte produktens specifikationer.

• Följ högsta tillåtna lastvolym på 8 kg (se kapitlet "Programtabell").

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• Vattentrycket (minimum och maximum) måste vara mellan 0,5 bar (0,05 MPa) och 8 bar (0,8 MPa)
• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.

2. ⚠ SÄKERHETSFÖRESKRIFTER

2.1 Installation

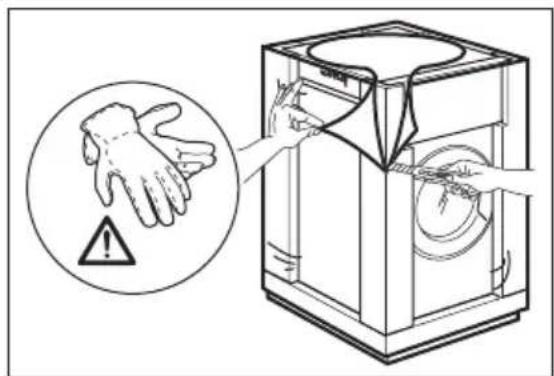

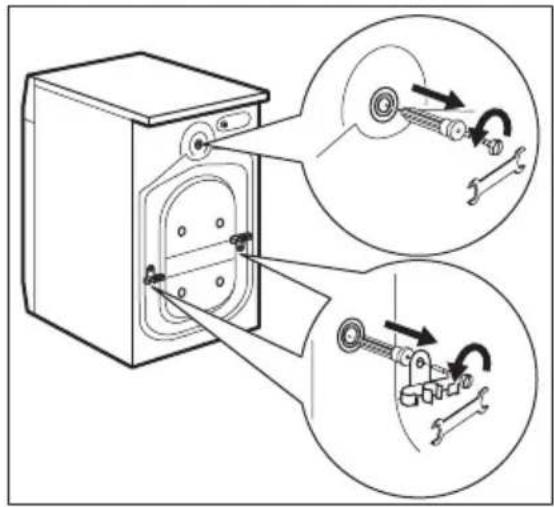

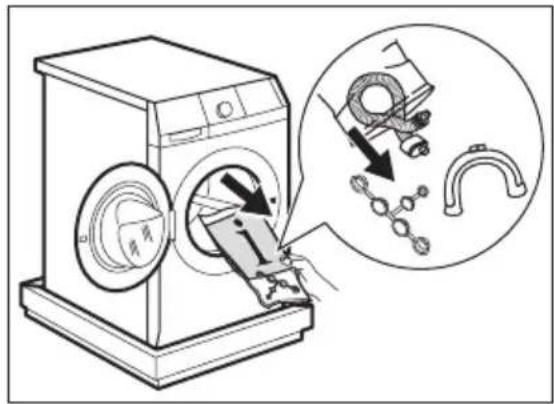

• Ta bort förpackningen och transportbultarna.
• Spara transportbultarna. När du flyttar produkten igen måste du spärra trumman.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C eller där den utsätts för väder och vind.
• Följ de installationsinstruktioner som följer med produkten.
• Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.
• Installera inte produkten där luckan inte kan öppnas helt.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Kontrollera att luft kan cirkulera mellan produkten och golvet.

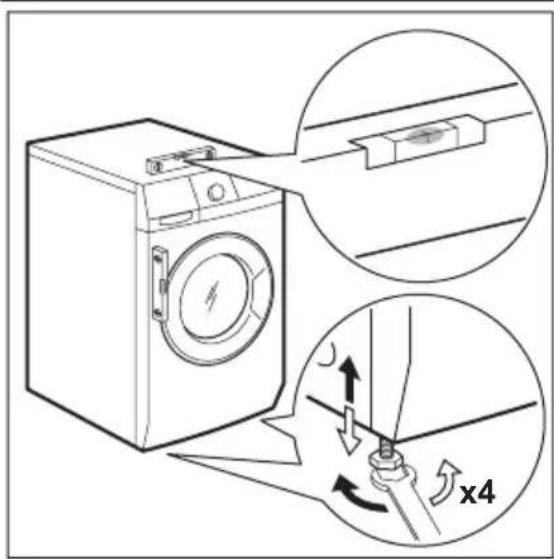

• Ställ in fötterna så att det finns tillräckligt utrymme mellan produkten och mattan.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Produkten måste vara jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i nätkabeln eller stickkontakten med våta händer.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Anslutning av vatten

• Kontrollera så att du inte skadar vattenslangarna.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slang-uppsättningar får inte återanvändas.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.

2.2 Använd

WARNING

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Följ säkerhetsanvisningarna på diskmedelspaketet.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

• Ta inte på luckglaset när ett program är igång. Glaset kan bli hett.

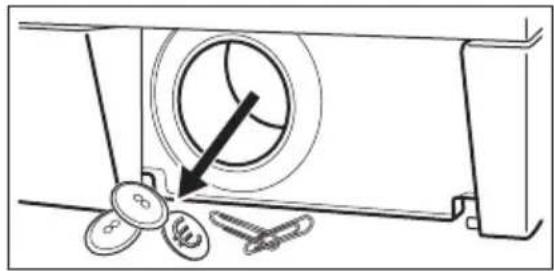

• Kontrollera att du tagit ut alla metallföremål från tvätten.

• Placera inte en behållare för uppsamling av vattenläckage under produkten. Kontakta Service för att kontrollera vilka tillbehör som kan användas.

2.3 Skötsel och rengöring

WARNING

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.4 Avfallshantering

WARNING

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

3. TEKNISK INFORMATION

Mått Bredd/Höjd/Djup 600 / 850 / 605 mm
	Totalt djup 640 mm
Elektrisk anslutning: Nätspänning	230 V
Total effekt	2200 W
Säkring	10 A
Frekvens	50 Hz
Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, förutom där lågspän- ningsutrustningen inte har något skydd mot fukt.	IPX4
Vattentryck Min 0,5 bar (0,05 MPa)
	Max 8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt vatten
Max. tvättmängd Bomull 8 kg
Centrifugeringshastighet	Max 1400 varv/minut (QW 147381)
	1600 varv/minut (QW 167381)

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

4. PRODUKTBESKRIVNING

12 4 5 6 7

9 10 11 12

1 Arbetsyta
2 Tvättmedelsfack
3 Kontrollpanel
4 Luckhandtag
5 Typskylt
6 Tömningspump
7 Fötter för nivåutjämning av produkten

8 Tömningsslang
9 Ventil för vattenintag
10 Nätkabel
11 Transportbultar
12 Fötter för nivåutjämning av produkten

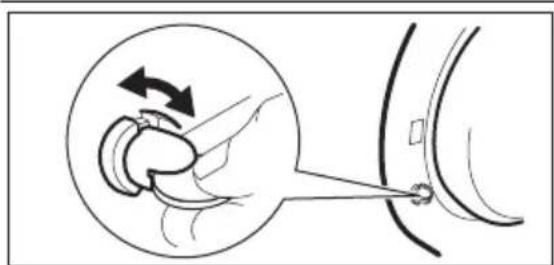

4.1 Barnlås

När du aktiverar barnlåset kan du inte stänga luckan. Detta hindrar barn eller djur från att bli instängda i trumman. Aktivera barnlåset genom att vrida det medurs tills skåran är horisontell. Avaktivera Barnlåset genom att vrida det moturs tills skåran är vertikal.

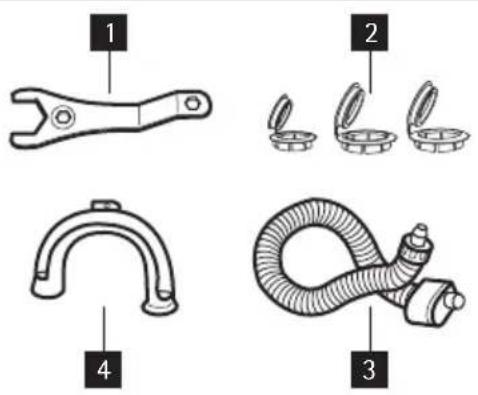

4.2 Tillbehör

1 2 3 4

1 Skruvnyckel
För att ta bort transportbultarna.
2 Plastlock

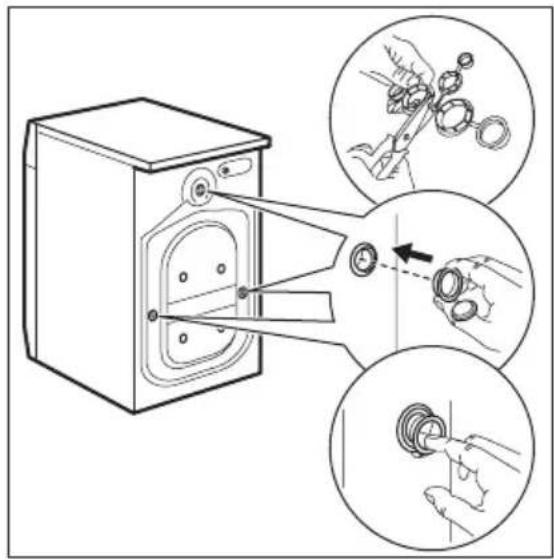

För att stänga igen hålen på baksidan av skåpet när transportbultarna tagits bort.
3 Tilloppsslang med översvämningsskydd
För att förhindra eventuella läckage
4 Plastböj
För att ansluta tömningsslangen på kanten av en diskho.

5. KONTROLLPANEL

12 Antiskrynkl. Uppfräschn. Bomull Eco Super Eco 20 Min. - 3 kg Träningskläder Skoljning Centr./ Tönning Av/På Vit/Kulär + Förtvätt Extra tysl Synet Lättstruktur Finvätt Ylle/Siden Täcken Temp. Centr. Fläckar Extra Skoljning Snabb Fördröjd Start Start/Paus 45

1 Strömbrytare På/Av (Av/På)
2 Programvred
3 Display
4 Start/Paus-knapp (Start/Paus)
5 Knapp för Födröjd start (Födröjd Start)
6 Tid-knapp (Snabb)
7 Knapp för extra sköljning (Extra Sköljning)
8 Fläck-knapp (Fläckar)
9 Knapp för reducerad centrifugering (Centr.)
10 Temperatur-knapp (Temp.)

5.1 Strömbrytare På/Av 1

Tryck på knappen för att aktivera och avaktivera produkten. En ljudsignal avges när produkten är slås på.

Funktionen AUTO Stand-by stänger automatiskt av produkten för att minska energiförbrukningen när:

- Du inte använder produkten under 5 minuter innan du trycker på knappen

4.

– Alla inställningar avbryts.

- Tryck på knappen 1 för att slå på produkten igen.

- Alla inställningar avbryts. - Tryck på knappen 1 för att slå på produkten igen.

- Ställ in tvättprogrammet igen och alla möjliga tillval.

- Efter fem minuter från tvättprogrammets slut. Se "När programmet är klart".

5.2 Programvred 2

Vrid vredet för att ställa in ett program. Motsvarande programlampa tänds.

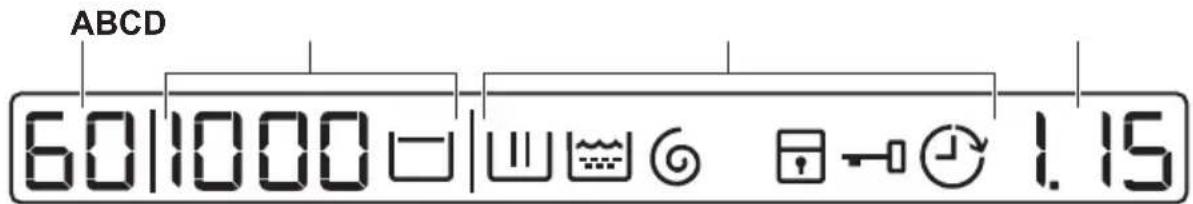

5.3 Display 3

ABCD 601000 1.15

Displayen visar:

A • Programmets max-temperatur.
B • Standardcentrifugeringshastigheten för valt program.• Ingen centrifugering1) och symbolerna Sköljstopp.
C • Displaysymboler.2)
Symboler Beskrivning
	Tvättfas
	Sköljfas
	Centrifugeringsfas
	Barnlås
	Luckan kan inte öppnas när symbolen visas.Dörren kan öppnas när symbolen släcks.Om programmet är klart men symbolen fortfarande visas:Det finns vatten i trumman.Funktionen Sköljstopp är på.
	Fördröjd start

D • Programtid

När programmet startar minskar tiden i steg om 1 minut.

- Fördröjd start

När knappen Fördröjd start trycks in visar displayen den fördröjda starttiden.

• Larmkoder

Om det är fel på produkten visas felkoder på displayen. Se avsnittet "Felsökning".

- Err

Displayen visar det här meddelandet i några sekunder om:

– En funktion som inte finns för programmet har ställts in.

– Program byts under pågående cykel.

Kontrollampan för knappen Start/Paus 4 blinkar.

• 0

När programmet är klart.

1) Endast i programmet Centrifugering/Tömning.
2) Symbolerna visas på displayen när relaterat program eller funktion ställts in.

5.4 Start/Paus-knappen 4

Tryck på knappen 4 för att starta eller avbryta ett program.

5.5 Knappen Födröjd start 5

Tryck på knappen 5 för att fördröja starten av ett program med 30 minuter upp till 20 timmar.

5.6 Knappen Tidspar 6

Tryck på knappen 6 för att minska programtiden.

• Tryck en gång för att ställa in "Kortare längd" för lätt smutsade plagg.
• Tryck två gånger för att ställa in "Extra Quick" för mycket lätt smutsade plagg.

i Vissa program accepterar bara en av de två funktionerna.

5.7 Knappen Extra sköljning

7

Tryck på knappen 7 för att lägga till sköljprogram till ett program.

Använd den här funktionen för personer som är allergiska mot tvättmedel och i områden när vattnet är mjukt.

5.8 Fläck-knapp 8

Tryck på knappen 8 för att lägga till fläckfunktionen till ett program.

Används för tvätt med mycket svåra fläckar.

När funktionen ställs in ska fläckborttagningsmedel hållas i facket 📋.

Funktionen lägger till tid till programlängden.

Denna funktion är inte tillgänglig vid temperaturer under 40 °C.

5.9 Centrifugeringsknapp 9

Tryck på den här knappen för att:

- Minska den maximala hastigheten på centrifugeringsfasen när ett program ställs in.

Displayen visar endast tillgängliga centrifugeringshastigheter med valt program.

• Avaktivera centrifugeringsfasen.
- Aktivera funktionen "Sköljstopp". Ställ in den här funktionen för att förhindra att materialen skrynklar. Maskinen tömmer inte när programcykeln är klar.

- - - -	Centrifugeringen är av- stängd.
	Funktionen Sköljstopp är på.

5.10 Temperaturknapp 10

Tryck på 10 för att ändra den inställda temperaturen.

-- = kallt vatten

5.11 Ljudsignal

Ljudsignaler avges när:

• Du aktiverar produkten.
• När du avaktiverar produkten.
• När du trycker på knapparna.
• När programmet är klart.

- När ett fel uppstått på produkten. För att avaktivera/aktivera ljudsignalerna ska du trycka på 8 och 7 samtidigt i 6 sekunder.

Om ljudsignalerna är avaktiverade kommer de bara att höras när du trycker på knapparna och om ett fel uppstår.

5.12 Barnlås

Den här funktionen hindrar barn från att leka med kontrollpanelen.

- Aktivera funktionen genom att trycka på knappen 10 och 9 samtidigt tills symbolen visas på displayen.

- Avaktivera funktionen genom att trycka på knappen 10 och 9 samtidigt tills symbolen 📋 släcks.

- Innan du trycker på Start/Paus-knappen 4 : Produkten kan inte starta.

- När du har tryckt på Start/Paus-knappen 4 avaktiveras alla knapparna och programvredet.

5.13 Funktionen Permanent extra sköljning

Med den här funktionen kan du ha funktionen för extra sköljning på permanent när du ställer in ett nytt program.

- Aktivera funktionen genom att trycka på knappen 6 och 5 samtidigt tills kontrollampan på knappen 7 visas på displayen.

- Avaktivera funktionen genom att trycka på knappen 6 och 5 samtidigt tills kontrollampan på knappen 7 släcks på displayen.

6. PROGRAM

Program Temperatur	Typ av disk max vikt på tvätten	Program-beskrivning	Funktioner
Vit / Kulör95° - Kall	Vit och färgad bo-mull (normalt smutsad tvätt).max. 8 kg	TvättSköljningarLång centrifugering	CENTRIFUGERINGSKÖLJSTOPPFLÄCKAREXTRA SKÖLJ-NINGSNABB1)
Vit / Kulör + För-tvätt95° - Kall	Vit och färgad bo-mull (hårt smutsad tvätt).max. 8 kg	FördiskTvättSköljningarLång centrifugering	CENTRIFUGERINGSKÖLJSTOPPFLÄCKAREXTRA SKÖLJ-NINGSNABB1)
Extra tystExtra tyst95° - Kall	Vit och färgad bo-mull (normalt smutsad tvätt).max. 8 kg	Stopp med vatten i trummanSköljningarLång centrifugering	FLÄCKAREXTRA SKÖLJ-NINGSNABB1)
Syntet60° - Kall	Syntet eller blanda-de material (nor-malt smutsad tvätt).max. 4 kg	TvättSköljningarKort centrifugering	CENTRIFUGERINGSKÖLJSTOPPFLÄCKAREXTRA SKÖLJ-NINGSNABB1)
Lättstruket2)60° - Kall	Syntetmaterial (nor-malt smutsad tvätt).max. 4 kg	TvättSköljningarKort centrifugering	SKÖLJSTOPPEXTRA SKÖLJ-NINGSNABB1)
Fintvätt40° - Kall	Fintvätt som akryl, viskos, polyester (normalt smutsad tvätt).max. 4 kg	TvättSköljningarKort centrifugering	CENTRIFUGERINGSKÖLJSTOPPFLÄCKAREXTRA SKÖLJ-NINGSNABB1)
	Ylle som går att tvätta i maskin. Ylle och ömtåliga mate-rial som ska tvättas för hand med tvätt-symbolen "hand-tvätt".max. 2 kg	TvättSköljningarKort centrifugering	CENTRIFUGERINGSKÖLJSTOPP
Täcken60° - 30°	En syntetfilt eller ett täcke, sängöver-kast, etc.max. 3 kg	TvättSköljningarKort centrifugering	CENTRIFUGERING
Centr. / Töm-ning3)	Alla materialMaximal tvätt-mängd beror på ty-pen av tvätt.	Tömning av vattenCentrifugering på maximal hastighet.	CENTRIFUGERINGINGEN CENTRI-FUGERING
Sköljning Handtvättade plagg.		SköljningarLång centrifugering	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJ-NING
Träningskläder 40° - Kall	Väderbeständiga sport- och utomhuskläder. Använd inga mjukmedel!max. 2.5 kg	TvättSköljningarKort centrifugering	CENTRIFUGERINGSKÖLJSTOPPEXTRA SPÜLEN
20 Min. - 3 kg 40° - 30°	Bomull och syntet som är lätt smutsade och bara använda en gång.	TvättSköljningarKort centrifugering	CENTRIFUGERING
Super Eco ^4) Kall	Blandade material (bomull och syntet).max. 3 kg	TvättSköljningarLång centrifugering	CENTRIFUGERINGSKÖLJSTOPPEXTRA SKÖLJ-NING
Bomull Eco ^5) 60° - 40°	Vit och färgad bo-mull (normalt smutsad tvätt).max. 8 kg	TvättSköljningarLång centrifugering	CENTRIFUGERINGINGEN CENTRI-FUGERINGSKÖLJSTOPPFLÄCKAREXTRA SKÖLJ-NING

1) Om du trycker på knappen 6 två gånger (Supersnabb) rekommenderar vi att du minskar mängden tvätt. Det går att fylla produkten helt men tvättresultatet blir sämre.
2) Tvätt- och centrifugeringsfasen i det här programmet är skonsam för att förhindra att tvätten blir skrynklig. Produkten lägger till ytterligare sköljningar.
3) Ställ in centrifugeringshastigheten. Se till att det går att ställa in den hastigheten med valt program. För att ställa in endast TÖMNING, tryck på INGEN CENTRIFUGERING.
4) Program för minskad tid och reducerad energi- och vattenåtgång.
5) Standardprogram för energimärkningens förbrukningsvärden. Enligt bestämmelsen 1061/2010 är "Bomull Eco 60 °C" och "Bomull Eco 40 °C" standardprogram 60 °C bomull" och "standardprogram 40 °C bomull". De är de mest effektiva programmen vad gäller kombinationen energi- och vattenförbrukning för normalt smutsad bomullstvätt.

ÅNGPROGRAM

Program1)		Typ av disk Max. vikt
Ånga UppfräschningDet här programmet tar bort dålig lukt från tvätten.	Ånga tar inte bort lukt från djur.	Bomull och syntet.Ställ inte in Ångprogrammet för denna typ av plagg:Kläder där etiketten med skötselråd inte specificerar att de lämpar sig för tork-tumling.Kläder med detaljer av plast, metall, trä eller liknan-de.	upp till 1.5 kg
Ånga AntiskrynklingDetta program hjälper till att göra tvätten mindre skrynklig.			upp till 1.5 kg
	Ånga kan användas för tvätt som torkat, tvättats eller använts en gång.Dessa program kan minska skrynklor och dålig lukt och göra tvätten mjukare.Använd inget tvättmedel. Ta vid behov bort fläckar genom att tvätta eller använda fläckborttagningsmedel på platsen.Ångprogram innehåller inte någon hygientvätt.

1) Om du väljer ett ångprogram med torr tvätt kommer den att kännas fuktig i slutet av programmet. Det är bättre att exponera kläderna för frisk luft i ca 10 minuter så att fuktigheten torkar. Tvätt ska tas ut från trumman så fort som möjligt. Efter ett ångprogram kan kläderna ändå strykas, men lättare!

6.1 Woolmark-intyg

Maskinens ylleprogram har godkänts av Woolmark för tvätt av maskintvättbara

Woolmark-produkter, under förutsättning att plaggen tvättas enligt anvisningarna på klädvårdsetiketten och enligt anvisningarna från tillverkaren av denna tvättmaskin. M 1127 I Storbritannien, Irland, Hong Kong och Indien är Woolmark-symbolen ett certifieringsmärke. ©The Woolmark Company Pty Ltd.

7. FÖRBRUKNINGSVÄRDEN

I programets start visar displayen varaktighetsprogramet för maxvikten. Under tvättfasen blir programets varaktighet automatiskt uträknat och kan förkortas ordentligt om tvättens vikt är mindre än maxvikten (t.ex. Bomull 60°C med maxvikt 8 kg, så överskrider programet 2 timmar. Om vikten där- emot är 1 kg så är programet klart på mindre än en timme). När apparaten räknar ut programets längd så blinkar en lampa i displayen.

Uppgifterna i tabellen är ungefärliga. Olika orsaker kan ändra uppgifterna: mängden och typen av tvätt, vattnet och omgivningstemperatur.

Program Vikt(kg)	Energiför-brukning (kWh)	Vattenför-brukning (li-ter)	Ungefärlig programtid (minuter)	Återstå-ende fukt (%)1)
Bomull 60 °C 8 1.60 72 168 52
Bomull 40 °C 8 1.00 72 164 52
Syntet 40 °C 4 0.60 50 110 35
Fintvätt 40 °C 4 0.70 60 91 35
Ylle/handtvätt30 °C	2 0.35 57 58 30
Vanliga bomullsprogram
Standard 60°C bomull	8 0.9 46 208 52
Standard 60°C bomull	4 0.65 45 156 52
Standard 40°C bomull	4 0.49 44 156 52
1)När centrifugeringen är klar.
Av-läge (W) Kvar på-läge (W)
0.48 0.48
Informationen i tabellerna ovan är i enlighet med EU-kommissionens förord-ning 1015/2010 om genomförande av direktiv 2009/125/EC.

8. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt för att aktivera tömningssystemet.
2. Häll lite tvättmedel i tvättmedelsfacket för huvudtvätt. Ställ in och

starta ett program för bomull vid högsta temperaturen utan tvätt. Detta tar bort all möjlig smuts från trumman och baljan.

1. Öppna vattenkranen.
2. Sätt i stickkontakten i eluttaget.
3. Tryck på knappen 1 för att slå på produkten.
4. Lägg in tvätten i produkten.
5. Använd rätt mängd tvättmedel och tillsatser.
6. Ställ in och starta rätt program för typen av tvätt och smutsgrad.

9.1 Fylla på tvätt

1. Öppna luckan till produkten.
2. Lägg in tvätten i trumman, ett plagg i taget. Skaka kläderna innan du lägger dem i produkten. Lägg inte i för mycket tvätt i trumman.
3. Stäng luckan.

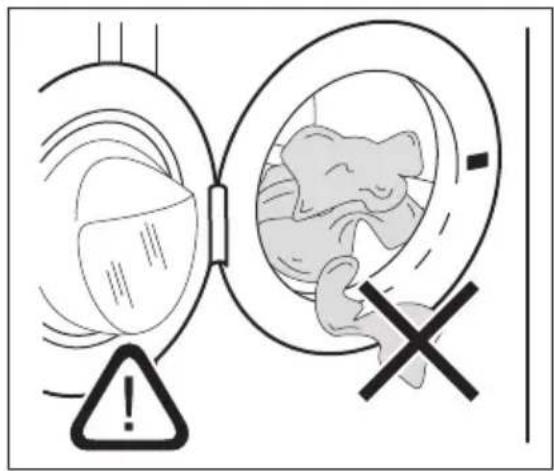

Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

9.2 Använda tvättmedel och andra medel

	Tvättmedelsfacket för förtvättsfasen och blötläggningsprogrammet.Tillsätt tvättmedlet för förtvätt och blötlägg innan programmet startar.
	Tvättmedelsfacket för tvättfasen.Om du använder flytande tvättmedel lägger du in det precis innan du startar programmet.
	Fack för flytande tillsatsmedel (sköljmedel, stärkningsmedel).Lägg produkten i facket innan du startar programmet.
MAX	Detta är den högsta nivån för mängden flytande tillsatsmedel.
	Fack för fläckborttagningsmedel.Lägg produkten i facket och välj fläckborttagningsfunktionen innan du startar programmet.
	Flik för pulvertvättmedel eller flytande tvättmedelVänd den (uppåt eller nedåt) i rätt läge för att använda pulvertvättmedel eller flytande tvättmedel.
	Följ alltid anvisningarna på tvättmedelsprodukternas förpackning.

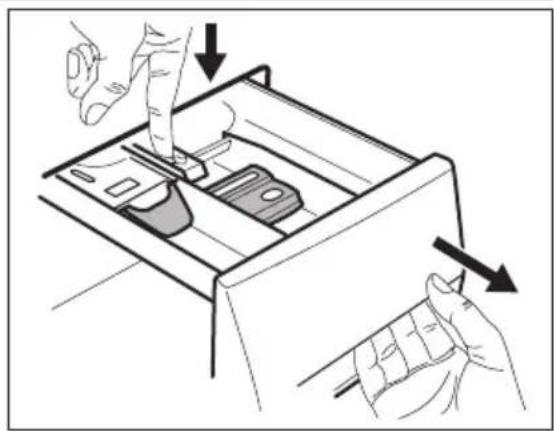

Kontrollera flikens läge

1. Mät upp tvätt- och sköljmedel.

2. Stäng tvättmedelsfacket försiktigt. Se till att fliken inte orsakar en till-täppning när du stänger facket.

3. Dra ut tvättmedelsfacket så långt det går.

4. Tryck ner spaken för att ta ut facket.

5. Vänd fliken uppåt om du ska använda pulvertvättmedel.

6. Vänd fliken nedåt om du ska använda flytande tvättmedel.

Med fliken i läget NEDÅT:

• Använd inte geléaktigt eller flytande tvättmedel.
• Lägg inte i mer flytande tvättmedel än gränsen som visas på fliken.
  – Ställ inte in förtvättsfasen.
  – Ställ inte in funktionen fördröjd start.

9.3 Ställa in och starta ett program

1. Vrid programväljaren. Motsvarande programlampa tänds.
2. Kontrollampan för 4 -knappen blinkar rött.
3. Displayen visar standardtemperaturen och centrifugeringshastigheten. Tryck på motsvarande knappar för

att ändra temperaturen och/eller centrifugeringshastigheten.

1. Ställ in tillgängliga funktioner. Kontrollampan för inställd funktion tänds eller så visar displayen tillhörande symbol.
2. Tryck på knappen 4 för att starta programmet. Kontrollampan för 4 - knappen är tänd.

Tömningspumpen kan vara igång en kort tid när produkten fyller på vatten.

Produkten justerar automatiskt programtiden efter tvätten du har lagt in i trumman så att du får perfekt tvättresultat på minsta möjliga tid. Efter ca 15 minuter från programmets start visar displayen det nya tidsvärdet.

9.4 Göra paus i ett program

1. Tryck på 4 -knappen. Kontrollam-pan blinkar.
2. Tryck på 4 -knappen igen. Tvätt-programmet fortsäter.

9.5 Avbryta ett program

1. Tryck på 1 -knappen för att avbryta programmet och stänga av produkten.
2. Tryck på 1 -knappen igen för att slå på produkten. Du kan nu ställa in ett nytt tvättprogram.

Produkten tömmer inte ut vattnet.

9.6 Ändra en funktion

Du kan bara ändra vissa funktioner innan de satts igång.

1. Tryck på 4 -knappen. Kontrollam-pan blinkar.
2. Ändra den inställda funktionen.

9.7 Ställ in fördröjd start

1. Tryck på 5 -knappen flera gånger tills antalet minuter eller timmar visas på displayen. Motsvarande symboler tänds.
2. Tryck på 4 -knappen. Produkten startar nedräkningen till den fördröjda starten.
   När nedräkningen är klar startar programmet automatiskt.

Innan du trycker på 4 -knappen för att starta produkten kan du avbryta eller ändra inställningen av den fördröjda starten. Du kan inte ställa in fördröjd start med programmet Ånga.

9.8 Avbryta den fördröjda starten

1. Tryck på 4 -knappen. Motsvarande kontrollampa blinkar.
2. Tryck på 5 -knappen flera gånger tills displayen visar 0'.
3. Tryck på 4 -knappen. Programmet startar.

9.9 Öppna luckan.

Produktens lucka är låst medan ett program eller fördröjd start pågår.

Öppna produktens lucka:

1. Tryck på 4 -knappen. Symbolen för luckläset släcks.
2. Öppna luckan till produkten.
3. Stäng produktens lucka och tryck på 4 -knappen. Programmet eller den fördröjda starten fortsätter.

Om temperaturen och nivån på vattnet i trumman är för hög förblir symbolen tänd och du kan inte öppna luckan. Gör enligt följande för att öppna luckan:

1. Stäng av produkten.
2. Vänta några minuter.
3. Kontrollera att det inte finns något vatten i trumman.

Om du stänger av produkten måste du ställa in programmet igen.

9.10 När programmet är klart

• Produkten stannar automatiskt.
  • Ljudsignalen låter.
  • 0 tänds på displayen.
• Kontrollampan för Start/Paus-knappen 4 släcks.
• Symbolen för lucklåset släcks.
• Tryck på knappen 1 för att stänga av produkten. Fem minuter efter att pro-

grammet avslutats stänger energisparfunktionen automatiskt av produkten.

När du slår på produkten igen visas slutet på det senast inställda programmet på displayen. Vrid programväljaren för att ställa in ett program.

• Ta ut tvätten ur produkten. Kontrollera att trumman är tom.
• Låt luckan stå på glänt för att undvika mögelbildning och dålig lukt.
• Stäng vattenkranen.

Tvättprogrammet är klart men det finns vatten i trumman:

– Truman roterar regelbundet för att undvika att tvätten skrynklas.
– Luckan förblir låst.

10. RÅD OCH TIPS

10.1 Fylla på tvätt

• Dela in tvätten i: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material och ylle
• Följ tvättanvisningarna som finns på tvätmärkningen.
• Tvätta inte vita och färgade plagg tillsammans.
• Vissa färgade plagg kan missfärgas i första tvätten. Vi rekommenderar att du tvättar dem separat de första gångerna.
• Stäng örngott, blixtlås, hakar och tryckknappar. Knyt skärp.
• Töm alla fickor och veckla ut plaggen.
• Vänd ut och in på flerfärgade plagg, ylle och plagg med tryck.
  • Ta bort svåra fläckar.
• Tvätta svåra smutsfläckar med ett specialtvättmedel.
• Var försiktig med gardiner. Ta bort hakarna eller lägg gardinerna i en tvättpåse eller ett örngott.
• Tvätta inte i produkten:

– Tvätt utan fäll eller med snitt
– Behåar med metallbygel.
- Tvätta små plagg i en tvättpåse.

- En mycket liten tvättmängd kan orsaka balansproblem vid centrifugeringsf-

– Du måste tömma ut vattnet för att kunna öppna luckan.

För tömning av vattnet:

1. Sänk vid behov centrifugeringshastigheten.
2. Tryck på Start/Paus-knappen 4. Produkten tömmer ut vattnet och centrifugerar.
3. När programmet är klart och symbolen med lucklås släcks kan du öppna luckan.
4. Stäng av produkten.

Produkten töms och centrifuge-rar automatiskt efter cirka 18 tim-mar.

asen. Om detta händer, justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.

10.2 Svåra fläckar

Det räcker inte med vatten och tvättmedel för vissa fläckar.

Vi rekommenderar att du tar bort dessa fläckar innan du lägger in plaggen i produkten.

Det finns särskilda fläckborttagningsmedel. Använd ett fläckborttagningsmedel som lämpar sig för typen av fläck och material.

10.3 Tvättmedel och tillsatser

• Använd endast tvättmedel och tillsatser som är särskilt avsedda för tvättmaskiner.
• Blanda inte olika sorters tvättmedel.
• För miljöns skull ska du inte använda mer diskmedel än nödvändigt.
• Följ alltid anvisningarna på förpackningen till dessa produkter.
• Använd rätt produkter för materialets typ och färg, programtemperatur och smutsgrad.
• Ställ inte in förtvättsfasen om du använder flytande tvättmedel.

- Om produkten inte har ett tvättmedelsfack med luckenheten tillsätter du det flytande tvättmedlet med en doseringsboll.

10.4 Vattenhärdhet

Om vattenhärdheten där du bor är hög eller medelhög rekommenderar vi att du använder en vattenavhärdare för tvättmaskiner. I områden där vattenhärdheten är mjuk behövs ingen vattenavhärdare.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Följ alltid anvisningarna på förpackningen till produkterna.

Motsvarande skalor mäter vattenhärdheten:

• Tyska grader (°dH).
• Franska grader (°TH).
• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).
• Clarke-grader.

Vattenhärdhetstabell

Nivå Typ		Vattenhårdhet
		°dH °T.H. mmol/l Clarke
1 mjukt 0-7 0-15 0-1.5 0-9
2 medel 8-14 16-25 1.6-2.5 10-16
3 hårt 15-21 26-37 2.6-3.7 17-25
4	mycket hårt	>21	>37	>3.7	>25

11. UNDERHÅLL OCH RENGÖRING

WARNING

Koppla loss produkten från eluttaget innan du rengör den.

11.1 Avkalkning

Vattnet vi använder innehåller kalk. Använd vid behov en vattenavhärdare för att ta bort kalk.

Använd en specialprodukt avsedd för tvättmaskiner. Följ anvisningarna på tillverkarens förpackning.

Gör detta separat från tvätten.

11.2 Utvändig rengöring

Rengör produkten bara med tvål och varmt vatten. Torka alla ytor noga.

FÖRSIKTIGHET

Använd inte denaturerad sprit, lösningsmedel eller kemiska produkter.

11.3 Underhållstvätt

Vid programmen med låg temperatur kan det hända att det blir kvar lite tvättmedel i trumman. Kör en underhållstvätt med jämna mellanrum. För att göra detta:

• Ta ut tvätten ur trumman.
• Välj det hetaste bomullsprogrammet
- Använd rätt mängd pulvertvättmedel med biologiska egenskaper.

Efter varje tvätt ska luckan stå öppen ett tag för att undvika att mögel och otrevliga lukter bildas.

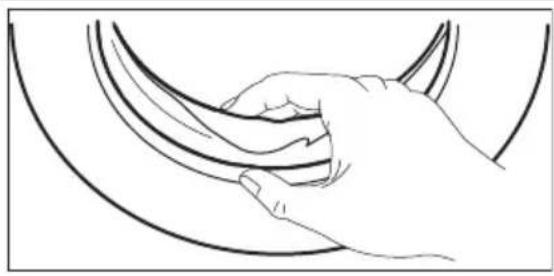

11.4 Lucktätning

Undersök tätningen regelbundet och ta bort alla föremål från innerdelen.

11.5 Trumma

Undersök trumman regelbundet för att förhindra kalkbildning och rostpartiklar. Använd bara specialprodukter för att ta bort rostpartiklar från trumman. För att göra detta:

• Rengör trumman med en specialprodukt för rostfritt stål.
• Starta ett kort program för bomull vid max temperatur med en liten mängd tvättmedel.

11.6 Tvättmedelsfack

1. Ta bort den övre delen av facket för flytande tillsatser.
2. Rengör alla delar med vatten.

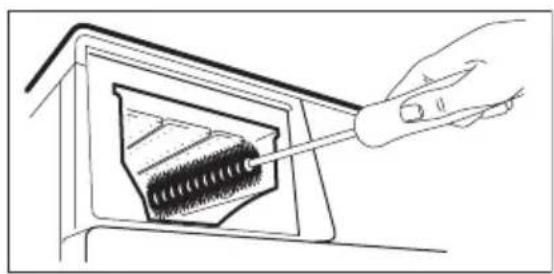

1. Rengör tvättmedelsfackets fördjupning med en borste.
2. Sätt tillbaka tvättmedelsfacket i fördjupningen.

11.7 Tömningspump

Undersök tömningspumpen regelbundet och se till att den är ren.

Rengör pumpen om:

• Produkten tömmer inte ut vattnet.
  • Trumman kan inte snurra.
• Produkten avger ett ovanligt ljud p.g.a. att tömningspumpen är blockerad.

- Displayen visar en larmkod på grund av problemet med vattentömning.

WARNING

1. Koppla bort produkten från eluttaget.
2. Ta inte loss nälfällan medan produkten är igång. Rengör inte tömningspumpen om vattnet i produkten är hett. Vattnet måste vara kallt innan du rengör tömningspumpen.

Rengöring av tömningspumpen:

1. Öppna luckan till tömningspumpen.
2. Dra luckan utåt för att ta bort den.
3. Sätt en behållare under tömningspumpens fördjupning, för att samla upp vattnet som rinner ut.
4. Tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut.
5. När behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren. Upprepa steg 4 och 5 så många gånger som behövs tills inget vatten rinner ut från tömningspumpen.
6. Dra tillbaka tömningsledningen och vrid nälfällan för att ta bort den.

1. Ta bort ludd och föremål från pumpen.

2. Se till att pumphjulet kan snurra. Om det inte gör det ska du kontakta kundtjänst.

3. Rengör nälfällan under en vattenkran och sätt tillbaka det i pumpen i de speciella spåren.

4. Var noga med att dra åt nälfällan ordentligt för att förhindra läckage.

5. Sätt tillbaka luckan och stäng luckan till tömningspumpen.

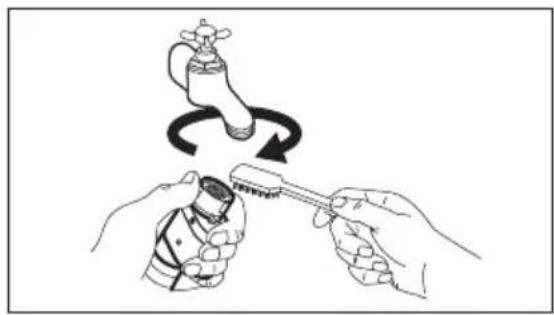

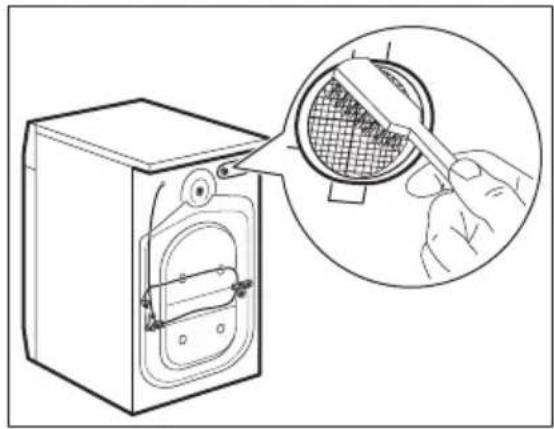

11.8 Tilloppsslangens filter och ventilfiltret

Det kan vara nödvändigt att rengöra filtren när:

• Produkten inte fylls med vatten.
• Produkten fylls med vatten länge.

- Kontrollampan på 4 -knappen blinkar och tillhörande larm visas på displayen. Se avsnittet "Felsökning".

WARNING

Koppla bort produkten från elut- taget.

För att rengöra filtren i tilloppsslangen:

1. Stäng vattenkranen.
2. Ta loss tilloppsslangen från vattenkranen.
3. Rengör filtret i tilloppsslangen med en styv borste.

1. Ta loss tilloppsslangen bakom produkten.

2. Rengör filtret i ventilen med en styv borste eller en handduk.

3. Sätt tillbaka tilloppsslangen. Kontrollera att anslutningarna är helt täta för att undvika läckage.

4. Öppna vattenkranen.

11.9 Nödtömning

Produkten kan inte tömma ut vattnet på grund av ett fel.

Öm detta händer, gå igenom stegen (1) till (6) i "Rengöring av tömningspumpen".

Rengör pumpen vid behov.

Sätt tillbaka tömningsledningen och stäng luckan till tömningspumpen.

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen.

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.
2. Starta programmet för att tömma ut vattnet.

11.10 Åtgärder vid frysrisk

Om produkten är installerad på en plats där temperaturen kan vara mindre än 0

°C, ta bort det kvarvarande vattnet i till-oppsslangen och tömningspumpen,

1. Koppla bort produkten från elutta- get.
2. Stäng vattenkranen.
3. Ta bort tilloppsslangen
4. Placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen.
5. Töm tömningspumpen. Se nödtömningsförfarandet
6. När tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

WARNING

Se till att temperaturen är över 0 °C innan du använder produkten igen.

Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

12. FELSÖKNING

Produkten startar inte eller upphör att fungera.

Prova först att hitta en lösning på problemet (se tabellen). Kontakta kundtjänst om du inte kan lösa problemet.

Då vissa problem uppstår hörs en ljudsignal och displayen visar en larmkod:

• E10 - Produkten fylls inte med vatten.
• E20 - Produkten tömmer inte ut vatt-net.

• E40 - Produktens lucka är öppen eller är inte ordentligt stängd.
• EFO - Översvämningsskyddet är aktiverat.

WARNING

Avaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak Möjlig lösning
Produkten fylls inte med vatten.	Vattenkranen är stängd. Öppna vattenkranen.
Tilloppsslangen är ska-dad.		Kontrollera att tilloppsslangen inte är skadad.
Filtren i tilloppsslangen är igentäppt.		Rengör filtren Se "Underhåll och rengöring".
Vattenkranen är blocke-rad eller belagd med kalk.		Rengör vattenkranen.
Tilloppsslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
Vattentrycket är för lågt. Kontakta berörd myndighet.
Produkten töm-mer inte ut vatt-net.	Tömningslangen är skadad.	Kontrollera att tömningslangen inte är skadad.
Filtret i tömningspum-pen är igensatt.		Rengör filtret i tömningspum-pen Se "Underhåll och rengör-ing".
Tömningslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
Ett tvättprogram utan tömningsfas har ställts in.		Ställ in tömningsprogrammet.
Funktionen Sköljstopp är på.		Ställ in tömningsprogrammet.
Produktens lucka är öppen eller är inte ordentligt stängd.	Stäng luckan ordentligt.
Översvämnings-skyddet är aktive-rat.	Gör produkten strömlösStäng vattenkranen.Kontakta servicecentret.
Centrifugeringsf-asen fungerar inte.	Centrifugeringsfasen är avstängd.	Ställ in centrifugeringsprogram-met.
Filtret i tömningspum-pen är igensatt.		Rengör filtret i tömningspum-pen Se "Underhåll och rengör-ing".
Balansproblem med tvätten.		Justera plaggen manuellt i baljan och starta centrifugeringsfasen igen.
Programmet startar inte.	Stickkontakten sitter inte ordentligt i elutta-get.	Sätt i stickkontakten.
En säkring har löst ut ihusets säkringsskåp.		Byt ut säkringen.
Du har inte tryckt på knappen 4 .		Tryck på 4 -knappen.
	Fördröjd start är inställd.	Avbryt den fördröjda starten om du vill starta programmet direkt.
Barnlåset är aktiverat. Avaktivera barnlåset.
Det är vatten på golvet.	Läckage från kopplingarna i vattenslangarna.	Kontrollera att kopplingarna är åtdragna.
Läckage från tömnings-pumpen.		Kontrollera att filtret i tömnings-pumpen är åtdraget.
Tömningsslangen är skadad.		Kontrollera att tilloppsslangen inte är skadad.
Du kan inte öppna luckan till produk-ten.	Tvättprogrammet på-går.	Låt tvättprogrammet gå klart.
Det finns vatten i trum-man.		Ställ in tömnings- eller centrifugeringsprogrammet.
Produkten avger ett konstigt ljud.	Produkten står inte i våg.	Justera produktens nivå. Se "Installation".
Du har inte tagit bort förpackningen och/eller transportbultarna.		Ta bort förpackningen och/eller transportbultarna. Se "Installation".
Mycket liten tvätt-mängd.		Fyll på mer tvätt i trumman.
Produkten fylls med vatten och töms omedelbart.	Tömningsslangens ände sitter för lågt.	Kontrollera att tömningsslangen är ställt i rätt läge.
Tvättresultaten är inte tillfredsstäl-lande.	För lite eller felaktigt tvättmedel har använts.	Öka mängden tvättmedel eller använd ett annat tvättmedel.
Du har inte tagit bort svåra fläckar innan du tvättar tvätten.		Använd specialprodukter för att ta bort svåra fläckar.
Fel temperatur har ställts in.		Kontrollera att du ställer in rätt temperatur.
För stor tvättmängd. Minska tvättmängden.

Sätt på produkten efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta kundtjänst om problemet upp- står igen.

Kontakta kundtjänst om andra larmkoder visas på displayen.

13. INSTALLATION

13.1 Fästplåtsats (4055171146)

Finns att köpa hos närmaste auktoriserade återförsäljare.

Om du installerar produkten på en plint måste du fästa fast produkten i fästplåtarna.

Följ anvisningarna som medföljer satsen.

13.2 Uppackning

1. Använd handskarna. Avlägsna den utvändiga filmen. Använd en kniv vid behov.

2. Avlägsna kartonglocket.

3. Avlägsna frigolitemballaget.

4. Avlägsna den invändiga filmen.

1. Öppna luckan. Ta bort frigolitdelen från lucktätningen och alla sakerna från trumman.

2. Lägg en av frigolitemballagedelarna på golvet bakom produkten. Sätt försiktigt ner produkten med baksidan på den. Kontrollera så att du inte skadar slangarna.

3. Ta bort frigolitskyddet från undersidan.

4. Dra upp produkten till upprätt position.

5. Ta loss strömkabeln och tömnings- slangen ur slanghållarna.

1. Skruva loss de tre bultarna. Använd nyckeln som medföljer produkten.
2. Dra ut distanserna av plast.

1. Sätt plastlocken i hålen. Du hittar dessa lock i påsen med bruksanvisningen.

WARNING

Avlägsna allt förpackningsmaterial och alla transportbultar innan produkten installeras.

Vi rekommenderar att du behåller förpackningen och transportbultarna till när du ska flytta produkten.

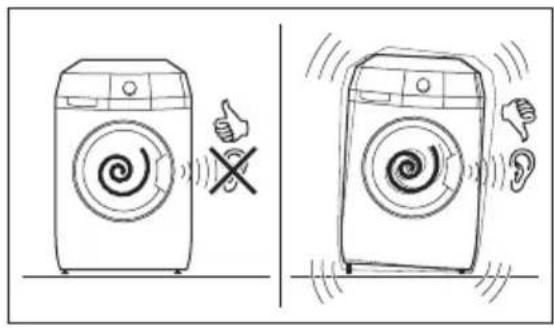

13.3 Placering och avvägning

• Installera produkten på ett plant och hårt golv.
• Se till att mattor inte hindrar luftcirculationen under produkten.
• Kontrollera att produkten inte vidrör någon vägg eller enhet.
• Lossa eller dra åt fötterna för att justera nivån. En korrekt justering av produktnivån förhindrar att produkten vibrerar, bullrar och flyttas när den används.

- Produkten måste vara i våg och stabil.

FÖRSIKTIGHET

Justera inte nivån genom att sätta kartong, trä eller motsvarande material under produktens fötter.

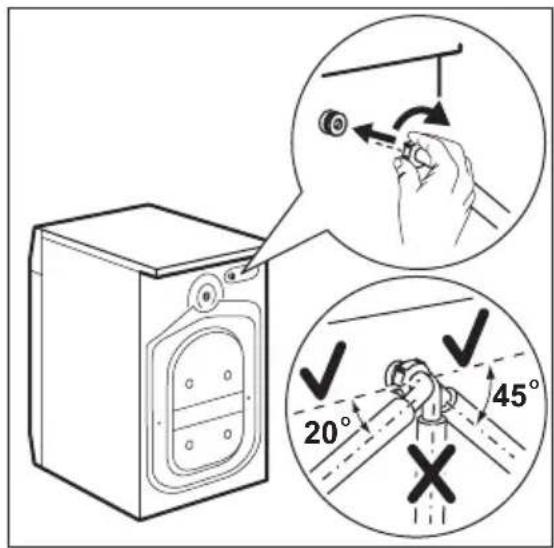

13.4 Tilloppsslang

- Anslut slangen till produkten. Vänd tilloppsslangen endast vänster eller höger. Lossa ringmuttern och ställ in den i rätt läge.

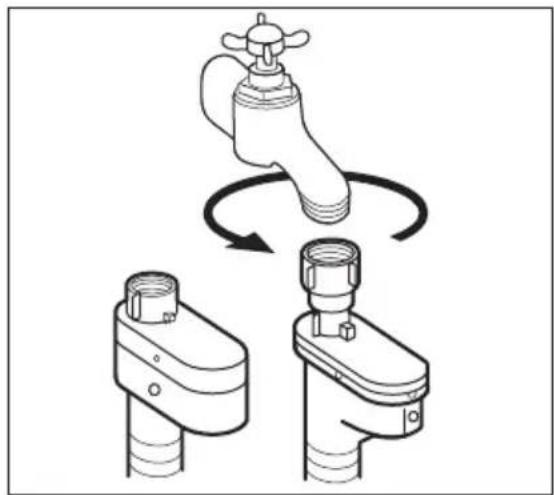

- Anslut tilloppsslangen för kallvatten till en kallvattenkran med 3/4-tums gänga.

FÖRSIKTIGHET

Kontrollera att det inte finns nägra läckor i kopplingarna.

Använd inte en förlängnings- slang om tilloppsslangen är för kort. Kontakta kundtjänst för byte av tilloppsslangen.

©

Utan plastböjen.

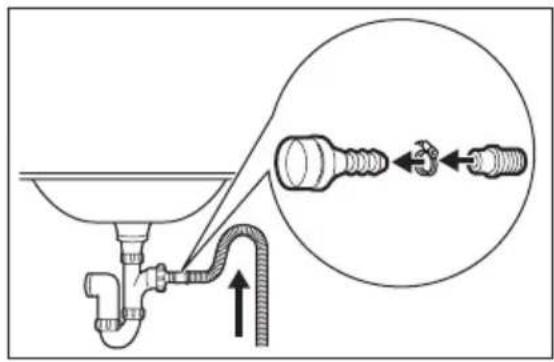

- Till en diskhos avloppsmuff. Se bilden. Sätt in tömningsslangen i avloppsmuffen och dra åt den med en klämma. Kontrollera att tömnings- slangen gör en loop för att förhindrar att återstående partiklar går in i pro- dukten från diskhon.

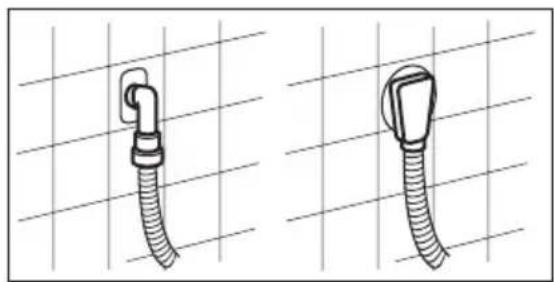

- Direkt till ett inbyggt avloppsrör i rummets vägg och dra åt den med en klämma.

Du kan förlänga tömningsslangen till högst 400 cm. Kontakta kundtjänst för den andra tömningsslangen och förlängningen.

14. MILJÖSKYDD

Återvinn material med symbolen ⚠ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
