BRUKSANVISNING W6884DW ASKO

Tack för att ni har valt den här kvalitetsprodukten från ASKO. Vi hoppas att den kommer att motsvara dina förväntningar och uppfylla dina behov under många år framöver. Skandinavisk design är en kombination av rena linjer, vardagsfunktionalitet och hög kvalitet. Det är kännetecknen för alla våra produkter och anledningen till att de är så uppskattade världen över. För att få bästa möjliga nytta av er nya maskin, rekommenderar vi er att läsa bruksanvisningen innan ni använder maskinen. Information om hur man undviker följder för miljön lämnas också i bruksanvisningen.

ASKO W6884DW

Innehåll

Innan du använder maskinen första gången 4

Transportstöd 4

Förpackningsmaterial 4

Tvättluckan 4

Språkval 4

Kontrollera vattnets hårdhetsgrad 4

Transport/vinterförvaring 5

Återvinning 5

Barnsäkerhet 6

Akta barnen! 6

Beskrivning av tvättmaskinen 7

Dispenser 8

Råd och tips innan du tvättar 9

Sortering av tvätten 9

Plaggen 9

Tvättmärkning 9

Tvättanvisningarnas symboler 9

Kulört bomull 9

Ylle 10

Minska allergirisken 10

Spara tid och energi 10

Hög vattennivå 10

Ekonomi och effektivitet 10

Tvättmedel 10

Textilfärgning 10

Tvätta 12

Sortera tvätten 12

Tryck på huvudströmbrytaren 12

Öppna tvättluckan och lägg i tvätten 12

Fyll på tvätt- och eventuellt sköljmedel 12

Välj program 13

Välj tillval 15

Stäng tvättluckan och tryck på knappen

Start 17

Efter avslutat program 17

Inställningar 18

Du kan göra följande inställningar 18

Barnsäker 18

Språk 18

Temperatur 18

Extra sköljningar 18

Skötsel och rengöring 19

Rengöring av fälla och avloppspump 19

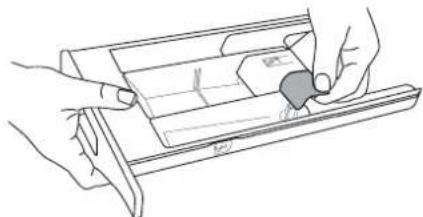

Rengöring av tvättmedelsfacket 19

Rengöring av maskinens insida för att

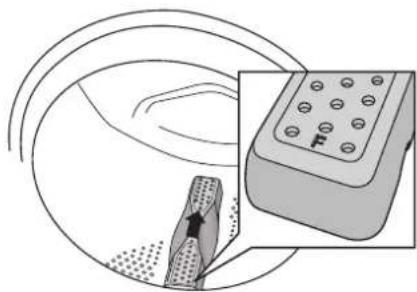

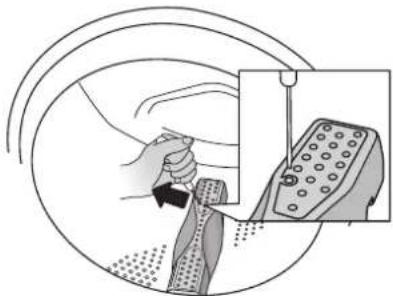

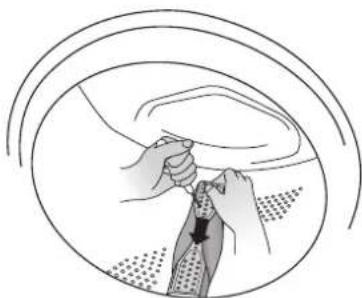

Renshål under valkarna 20

Om du har kalkrikt vatten 20

Innehåll

Felsökning 21

Tvättluckan går inte att öppna 21

Maskinen startar inte 21

Efter strömavbrott 21

Blöt tvätt kvar i maskinen 21

Felmeddelanden 22

Stäng luckan 22

Överfyllnad 22

Uttömningsfel 22

Vattenintagsfel 22

Motorfel 22

Obalans 22

Teknisk information

Information om energimärkning

Information för testinstitut

Energimärkning

Tekniset tiedot

Transportstöd

Installation

Tvättmaskinens placering

Justera fötterna

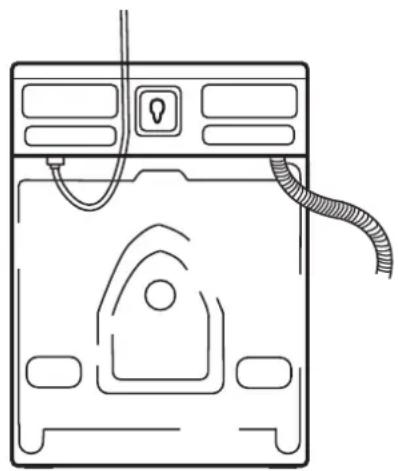

Anslutning till vatten

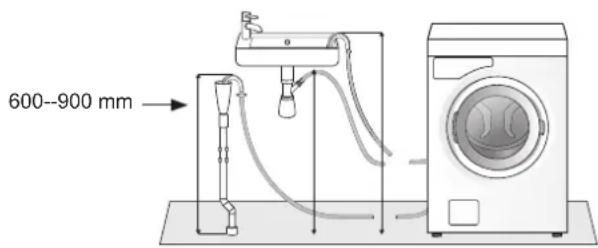

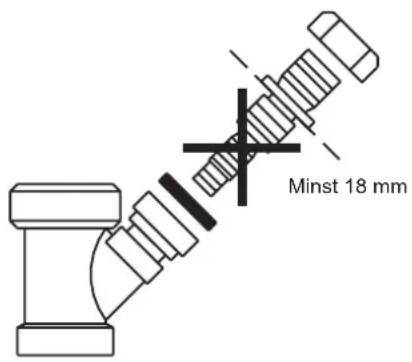

Anslutning till avlopp

Elinstallation

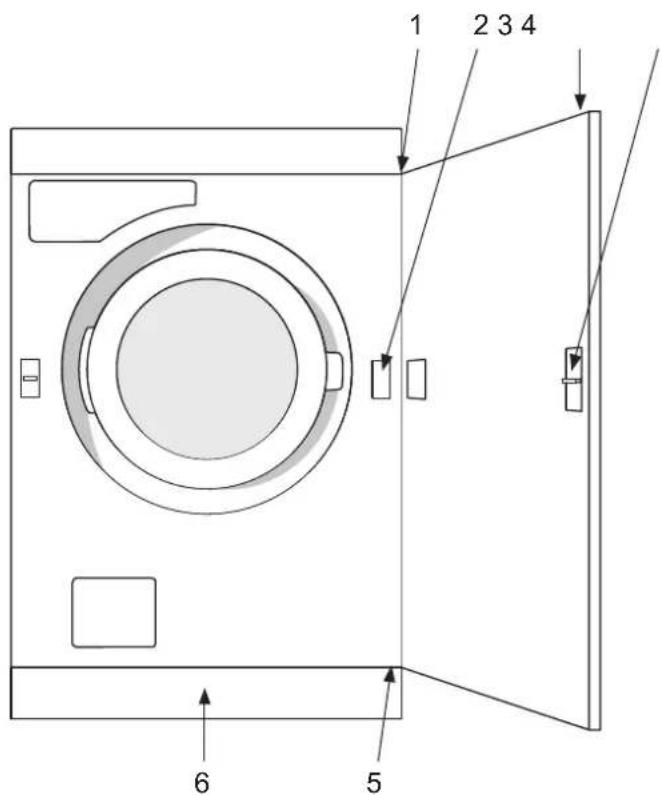

Luckhängning

Gör så här:

Service 30

Innan du kontaktar service 30

Snabbguide 32

Innan du använder maskinen första gången

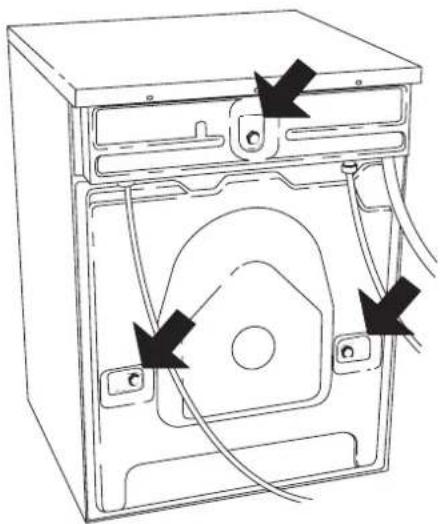

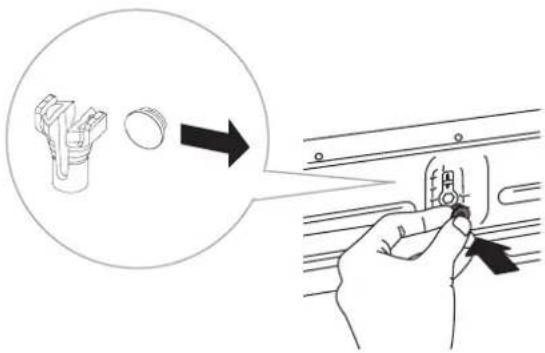

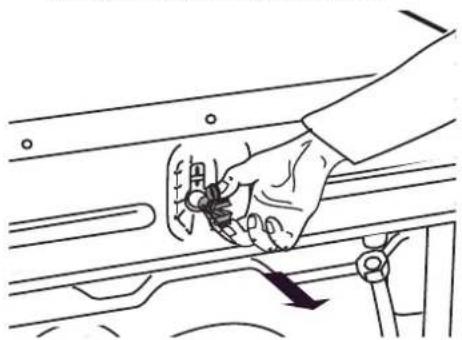

Transportstöd

Tag bort transportstöden innan maskinen installeras. Se kapitel "Transportstöd".

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Tvättluckan

• Maskinen kan inte startas om tvättluckan är öppen.
• För att öppna tvättluckan under pågående program, se kapitel "Tvätta" under rubriken "Stäng luckan och tryck på knappen Start".

Språkval

Du blir ombedd att välja språk i displayen när du anslutit din maskin och startar för första gången. Gör så här:

1. Vrid på programväljaren och välj mellan: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Tryck på Start en gång för att spara inställningen.

Kontrollera vattnets hårdhetsgrad

Tvättmedelsdoseringen är bland annat beroende av vattnets hårdhetsgrad, se information på tvättmedelsförpackningen. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har.

OBS!

Varje maskin är testad innan den lämnar fabriken. En liten mängd vatten kan kvarstå i avloppspumpen, detta inverkar inte på kvaliten och skadar inte maskinen.

Se Snabbguide på sista sidan

Allmänt

• Läs och spara bruksanvisningen.
• El- och vatteninstallation, om sådan krävs, skall göras av behörig fackman.
• Maskinen får endast användas till tvätt enligt beskrivning i denna bruksanvisning, inte till kemtvätt.

- Använd endast tvättmedel avsett för maskintvätt.

- Använd endast tvättmedel och sköljmedel för maskintvätt. Tillverkaren påtar sig inget ansvar för skada och eventuell missfärgning av packningar och plastkomponenter som ett resultat av felaktig användning av blekmedel och/eller färgämnen.

- Använd aldrig tvättmedel som innehåller lösningsmedel, eftersom det finns risk för att giftiga gaser bildas, och dessa kan skada maskinen och medföra antändning eller explosion.

- Tag bort transportstöden innan du använder maskinen, se kapitel "Transportstöd".

- Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

- Skadad nätkabel får endast bytas av behörig fackman.

- Maskinen är inte avsedd att användas av personer (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunskap. Sådana personer måste få anvisningar om hur maskinen ska användas av den person som har ansvaret för deras säkerhet.

- Barn måste övervakas så att de inte leker med maskinen.

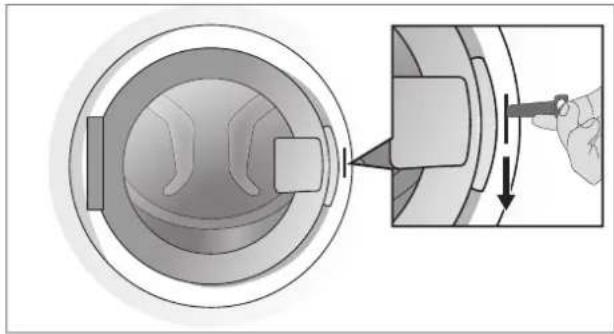

- På den bakre delen av tvättmedelsfacket finns verktyget för nödöppning. Ta ur tvättmedelsfacket från maskinen och bryt loss verktyget för nödöppning.

Installation

Se kapitel "Installation".

Överfyllnadsskydd

Om maskinens vattennivå stiger över det normala startar överfyllnadsskyddet utpumpningen och stänger vattenintaget. Om vattennivån inte har sjunkit inom 60 sekunder avbryts programmet.

Transport/vinterförvaring

Om maskinen skall transporteras eller förvaras i ouppvärmda lokaler där temperaturen kan gå under nollpunkten, gör följande:

• Töm silen och avloppspumpen, se kapitel "Skötsel och rengöring".
• Stäng av vattnet till tvättmaskinen, lossa tilloppsslangen till inloppsventilen och låt vattnet rinna ut från ventil och slang.
• Efter tömning av pumpen kan en liten mängd vatten kvarstå i maskinen. Detta påverkar inte kvalitén och skadar inte maskinen.

Återvinning

Den här maskinen är tillverkad och märkt för återvinning. För att förhindra personskador måste maskinen göras obrukbar efter beslut att skrota maskinen. Kontakta din kommun för information om var och hur din maskin skall återvinnas på rätt sätt.

Barnsäkerhet

Akta barnen!

• Stäng alltid tvättluckan och sätt genast igång programmet när du fyllt på tvättmedel.
• Låt inte små barn använda eller leka med tvättmaskinen.
• Förvara tvätt- och sköljmedel oåtkomligt för barn

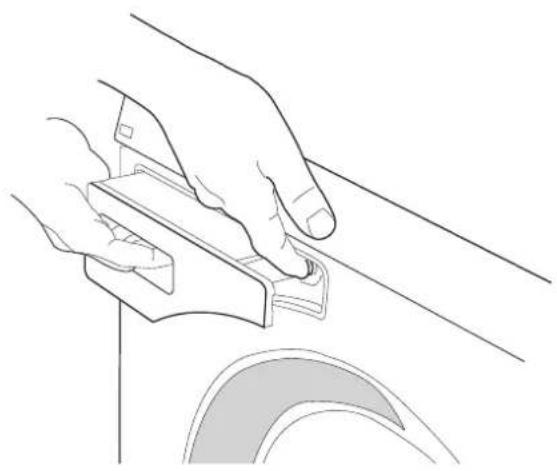

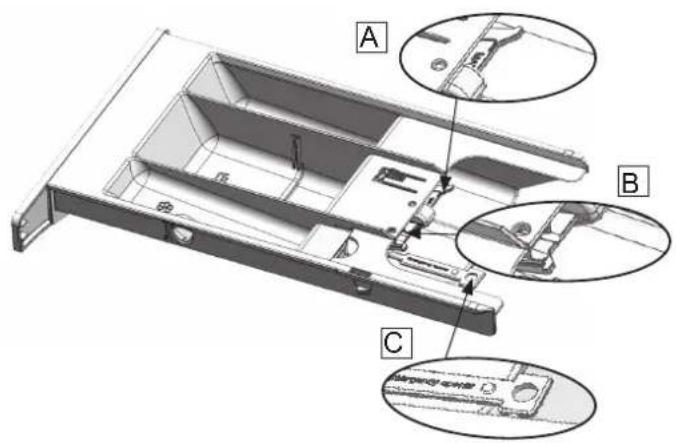

Aktivera barnsäkerhetsspärr (för tvättmedelsfacket)

På sidan av tvättmedelsfacket finns en barnsäkerhetsspärr.

Aktiverad barnsäkerhets-spärr

Inaktiverad barnsäkerhets-spärr

När barnsäkerhetspärren är aktiverad måste man trycka på öppningsknappen för att få ut tvättmedelsfacket.

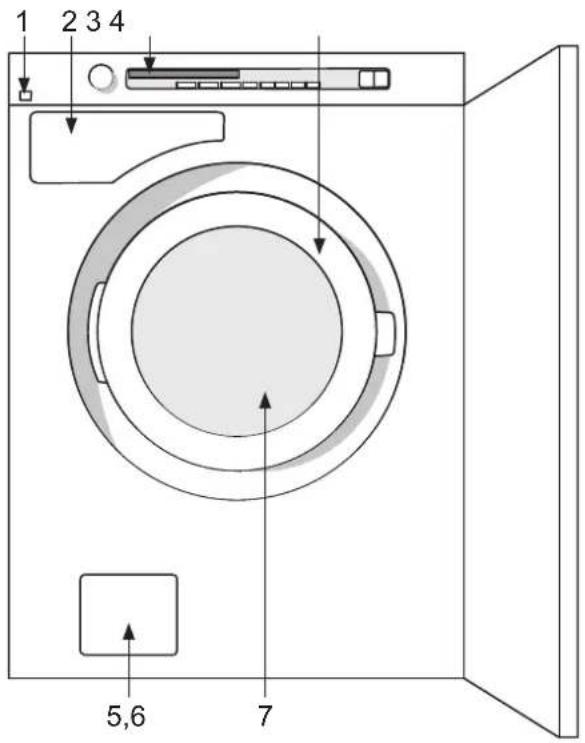

Beskrivning av tvättmaskinen

1. Huvudströmbrytare
2. Dispenser
3. Programpanel

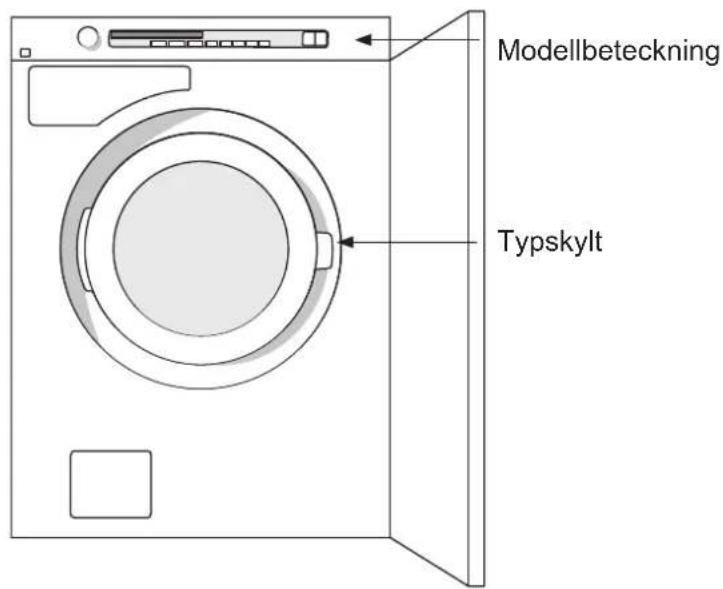

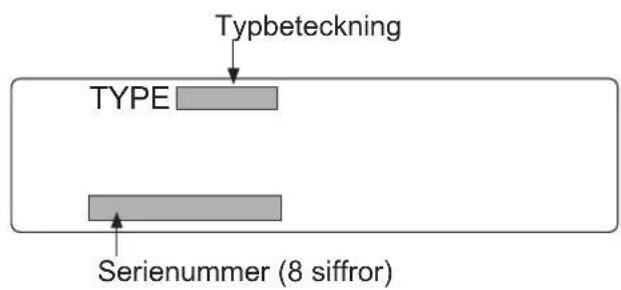

4. Typskylt (på tvättluckans insida)
5. Lucka för avloppspump
6. Avloppspump (innanför luckan)
7. Tvättlucka

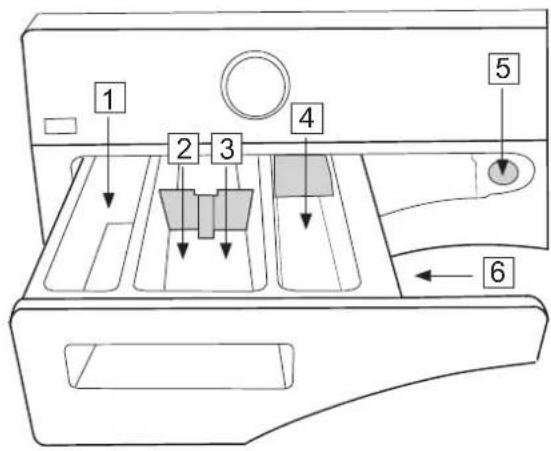

Dispenser

1. Förtvätt
2. Huvudtvätt med flytande tvättmedel. Använd skiljeväggen (A).
3. Huvudtvätt med pulvertvättmedel. Använd inte skiljeväggen.
4. Sköljmedel
5. Öppningsknapp
6. Barnsäkerhetsspärr

Råd och tips innan du tvättar

Här följer några råd du kan ha nytta av innan du börjar tvätta.

Sortering av tvätten

Sortera plaggen efter:

• hur smutsiga de är
• kulör
• material

Plaggen

1. Dra igen blixtlås och stäng kardborreband så att de inte repar upp textilierna.
2. Nya kulörta plagg kan innehålla överskottsfärg och bör därför tvättas separat de första gångerna.
3. Vänd ut och in på känsliga plagg. Då minskar risken för noppbildning och färgveck.
4. Töm fickor och låt dem gärna tvättas ut- och invända.

Titta på textiliernas tvättmärkning. Tabellen nedan ger tips om lämpligt tvättprogram för olika material och tvättmängder. Moderna tvättmaskiner och tvättmedel, t ex kompaktmedel gör att du oftast kan tvätta i lägre tvättemperaturer. Pröva dig gärna fram till bästa resultat.

Tvättanvisningarnas symboler

Exempel på tvättanvisningar och rekommenderade programval. Följ alltid tvättanvisningarna i plagget.

Tvättmärkning Material	Program
	Bomull, linne, vita och ljust kulörta plagg Vit/kulör vardags 60 °C till 90 °C
	Bomull, linne, bomull/polyester. Ljusa och mörka kulörta plagg. Kvicktvätt 60 °C
	Akryl, viskos, modal, acetat, polyester, polyamid och elastan. Ljusa och mörka kulörta plagg.	Strykfritt/sport (Easy care) 40 °C
eller	Ylle, silke och andra mycket ömtåliga plagg Ylle/handtvätt 30 °C till 40 °C

Kulört bomull

Kulörta bomullsplagg som är märkta med tvättanvisningen 60 °C ska första gången tvättas i 60 °C för att eventuell överskottsfärg skall försvinna. Följer du inte detta tvättråd riskerar du att plagget fäller. Använd tvättmedel utan blekmedel för att bevara textiliernas färg.

Oblekt linne

Textilier av oblekt linne skall tvättas i 60 °C, med tvättmedel utan blekmedel eller optiskt vitmedel. Kraftigt nedsmutsat linne kan då och då tvättas i högre temperaturer, men inte för ofta eftersom värmen kan förstöra linnets glans och styrka.

Råd och tips innan du tvättar

Ylle

Dessa textilier är antingen märkta med maskintvätt eller handtvätt. Programmet Ylle/handtvätt är minst lika skonsamt som att tvätta för hand.

Ylle är framförallt känsligt för bearbetning. Vill du inte centrifugera kan du trycka ur vattnet med frottéhanddukar. Välj då Ej centrifugering. För att se hur du väljer denna inställning, se kapitel "Tvätta". De flesta plagg tål dock en kort centrifugering. Välj kort centrifugering genom att välja ett centrifugeringsvarvtal på 800 varv/min eller lägre.

Regenatfiber och syntetfiber

Material av regenatfiber som exempelvis viskos, och vissa syntetfiber är känsliga och kräver plats för att inte bli skrynkliga. Fyll bara trumman till hälften när du tvättar och välj ett centrifugeringsvarvtal på 800 varv/min eller lägre.

OBS!

Viskos och acetat är sköra i vått tillstånd.

Minska allergirisken

Tvättmaskinen är utrustad med tillvalet Superskölj. Använd detta för att ta hänsyn till personer med känslig hud, till exempel allergiker och små barn.

Spara tid och energi

Använd programmet Päivittäispesu (Vit/ kulör vardags) för att spara tid och energi. Programmet har en kortare huvudtvätt än Standardi puuvilla (Standard bomull) 60°C 40°C, men räcker ofta till för normalt smutsad tvätt.

Hög vattennivå

Om du önskar mer vatten för huvudtvätt och sköljningar kan du använda tillvalet Hög vattennivå. Hög vattennivå används automatiskt i programmet Ylle/Handtvätt.

Ekonomi och effektivitet

Du kan spara mycket energi genom att inte använda starkare program än nödvändigt.

• Välj Superpika (Kvicktvätt) om du bara behöver fräscha upp till exempel skjortor eller träningskläder. Då sparar du både vatten och energi.
• Välj högt centrifugeringsvarvtal, så minskar du energiförbrukningen när du torkar i torktumlare eller torkskåp.
• Tvätta alltid med fullt lastad maskin när du använder programmen Esipesu + Tehopesu (Grov- med förtvätt), Päivittäispesu (Vit/kulör vardags) och Standardi puuvilla (Standard bornull) 60°C 40°C.
• Undvik att tvätta med förtvätt. Moderna maskiner och tvättmedel tvättar rent utan förtvätt. Det är endast vid mycket smutsig tvätt som förtvätt behövs.

Tvättmedel

Miljömärkta tvättmedel är skonsammare för miljön. Överdosering av tvättmedel ger inte bättre tvättresultat och medför en extra belastning för miljön. Prova att använda en mindre mängd tvättmedel och öka bara om du blir missnöjd med tvättresultatet.

Textilfärgning

Om du vill färga textil i maskinen, välj programmet Päivittäispesu (Vit/kulör vardags) och tillvalet Superskölj. Välj temperatur efter färgfabrikantens rekommendationer. Välj ett lågt centrifugeringsvarvtal om textilerna som ska färgas är av blandmaterial som t ex bomull/polyester.

OBS!

Tillsätt färgen direkt i tvättcylindern - inte i tvättmedelsfacket. Efter färgningen bör du köra en tom maskin med samma program. Använd normal mängd tvättmedel.

Råd och tips innan du tvättar

OBS!

Av miljöskäl vill vi avråda från användning av starka kemikalier. Vid användande av medel för blekning eller fläckborttagning finns risk för rost (korrosion) och missfärgning av maskinen.

Tvätta

Sortera tvätten

Se kapitlet "Råd och tips innan du tvättar". Lägg bygelbehår i en tvättpåse.

Töm fickorna. Mynt, spikar och liknande kan orsaka skador på maskinen och textilier.

2 Tryck på huvudströmbrytaren

3 Öppna tvättluckan och lägg i tvätten

Öppna tvättmaskinens lucka. Lägg i tvätten. I tabellen över tvättprogram kan du se hur mycket tvätt man kan lägga i för respektive program.

4 Fyll på tvätt- och eventuellt sköljmedel

På tvättmedelsförpackningen finns rekommendationer för hur mycket tvättmedel du bör använda. Maskinen rymmer 8 kg tvätt. Om du har liten mängd tvätt i maskinen kan du minska doseringen något.

Följ fabrikanternas rekommendationer för vilken typ av tvättmedel som är lämplig vid olika temperaturer.

Pulvertvättmedel

Häll pulvret i facket för huvudtvätt och eventuellt förtvätt.

Flytande tvättmedel

Vid användning av flytande tvättmedel, observera rekommendationerna från tvättmedelstillverkaren. Vi rekommenderar att du använder en tvättboll med tjockflytande tvättmedel. I huvudtvättmedelsfacket, använd sektionsväggen (A) – se bilden i avsnittet Dispenser. Tillsätt tvättmedlet i tvättmedelsdispenserns främre fack.

Tvättboll eller doseringspåse

Om du använder tvättboll eller doseringspåse, lägg den direkt i trumman och välj ett program utan förtvätt.

OBS!

Överdosering av tvättmedel ger inte bättre tvättresultat och medför en extra belastning för miljön. Prova att använda mindre tvättmedel och öka bara om du blir missnöjd med tvättresultatet.

Sköljmedel

Häll sköljmedlet i facket med

-symbolen. Följ rekommendationerna på sköljmedelsförpackningen.

OBS!

Dosera inte över behållarens maxnivå.

Sköljmedlet rinner då in för tidigt vilket försämrar tvätteffekten.

Tvätta

Välj program

5 Du väljer program genom att vrida på programväljaren, valt program visas i displayfönstret. Välj sedan önskade tillval med tillvalsknapparna, se kapitel "Välj tillval".

1. Automatprogram

Programmet anpassar automatiskt längden på huvudtvätten och antalet sköljningar i förhållande till den mängd och typ av tvätt som läggs i maskinen.

2. Tidsprogram

Programmet anpassas till den tid du har till förfogande eller till den önskade sluttid du anger. När du använder detta program är det dock viktigt att du själv väljer temperatur och tid som passar smutsighetsgraden på den tvätt du vill tvätta. Centrifugeringshastighet väljs fritt. Ange önskad tid för programmet genom att trycka + eller - på Tidknappen. Symbolen för programmet tänds bredvid den valda tiden. Du kan välja programlängd från 30 minuter upp till 3 timmar. Väljer du 30 minuters programtid blir tvättemperaturen max. 30 °C

3. Grov- med förtvätt

Program för grovt nedsmutsad tvätt, med smuts som behöver lösas upp ordentligt innan huvudtvätt. Programmet har därför en förtvätt. Maskinen anpassar gångtid och vattenförbrukning efter lastens storlek.

4. Standard bomull

Program för normalt till grovt nedsmutsad tvätt, både vit och kulör. Du kan fritt välja temperatur, följ dock tvättrådet i plagget. 60 °C är en bra temperatur för grovt nedsmutsad bomull,

samt för plagg som bärs närmast kroppen.

Välj 40 °C om tvätten är mindre smutsig.

Centrifugeringshastighet väljs fritt. Maskinen anpassar gångtid och vattenförbrukning efter lastens storlek.

5. Vit/kulör vardags

Vardagsprogram som passar lätt till medelhårt smutsad tvätt. Temperaturen väljs fritt, följ dock tvättrådet i plaggen. Plagg som bärs närmast kroppen bör tvättas i 60 °C. Mycket lätt smutsad tvätt blir dock ofta ren redan i 40 °C. Centrifugeringshastighet väljs fritt.

6. Kvicktvätt

Snabbt program för tvätt som bara behöver fräschas upp. Programmet går att köra på valfri temperatur, följ dock tvättrådet i plaggen. Programtiden kortas ju lägre temperatur som väljs. Plagg som bärs närmast kroppen bör tvätts i 60 °C. Centrifugeringshastighet väljs fritt.

Program för textilier och plagg av syntetfibrer, blandmaterial eller strykfri bomull. Programmet har hög vattennivå och lämpar sig därför även för exempelvis kuddar och täckjackor. Läs tvättrådet noga och tänk på att t ex vissa mebran i ytterplagg ej klarar sköljmedel. Tvättemperatur kan väljas upp till 60 °C och max centrifugeringshastighet är 1200 varv/minut.

8. Syntettvätt

Program för känsliga textilier av syntetfibrer, blandmaterial och konstsiden. Max temperatur är 60 °C, följ dock tvättrådet i plagget. Många syntetiska material blir rena vid 40 °C. Plagg som bärs närmast kroppen bör tvättas i 60 °C. Max centrifugeringshastighet är 800 varv/minut.

9. Ylle/handtvätt

Skonsamt tvättprogram för ylle, silke och plagg som kräver handtvätt. Den högsta temperaturen är 30 °C. Programmet har kort centrifugering. Max centrifugeringshastighet är 800 varv/minut.

Tvätta

10. Sköljprogram

Programmet gör en sköljning i kallt vatten + centrifugering. Passar bra till tvätt som bara ska blötas upp eller till skurtrasor och moppar.

12. Utpumpning

Används när du endast vill tömma maskinen på vatten.

11. Centrifugering

Används när du endast vill centrifugera tvätten.

Programtabell

Program	Förtvätt	Temp. °C	Antal Sköljningar	Varvtal v/min	Äterstående fuktalt [%]	Max last (kg)	Vattenförbrukn. (ca liter)	Energiförbrukn. (ca kWh)	Programtid (ca tim och min)
1. Automatprogram		1)
2. Tidsprogram
3. Grov- med förtvätt	X	90	5 1800 8 85	2,2 2:45
	X	60	5 1800 8 75	1,1 2:40
4. Standard bomull ^60^ ^40^		60^2)	3 1800 43 8	4 55 1,10/0,8	83 2:50/2:20
		40^2)	3 1800 43 8	4 55 0,67/0,4	8 2:40/2:10
5. Vit/kulör vardags		60	3 1800 8 60	1,2 1:40
6. Kvicktvätt		40	2 1800 4 25	0,45 0:45
7. Strykfritt/sport (Easy care)		40^3)	2 1200 4 50	0,5 1:20
8. Syntettvätt		40	3 800 2,5 30	0,4 1:20
9. Ylle/handtvätt		30	3 800 2,5 70	0,5 0:50
10. Sköljprogram			1 1800 4 15	0,1 0:20
11. Centrifugering				1800 4 0,1 0:15
12. Utpumpning 0:01

1) Kort program för testinstitut, max 1/2 last.

2) Testprogram med kallvattenanslutning enligt EN 60456. Vid stora tvättmedelsvolymer rekommenderar vi att man tar ut insatsen och doserar direkt i tvättmedelsfacket.

3) 40 °C program för testinstitut. Tillvalsfunktion 40 °C måste väljas.

I tabellen ovan redovisas några exempel på förbrukning av energi, vatten och tid för några olika programinställningar. Förbrukningsvärdena kan variera beroende på vattentryck, vattnets hårdhetsgrad, temperatur på inkommande vatten, rumstemperatur, mängd och typ av tvättgods, variationer i elnätet samt valda tillvalsfunktioner. Vid de exempel som redovisas här har inställningen för skölj varit Normal och inga tillvalsfunktioner har använts. Om du använder stora mängder tvättmedel, exempelvis icke kompakta pulver, och upplever att den mängd du vill använda inte ryms i facket, kan du lyfta ur insatsen och dosera direkt i facket. Vi rekommenderar alla testinstitut att ta ur insatsen vid stora tvättmedelsvolymer.

Tvätta

6

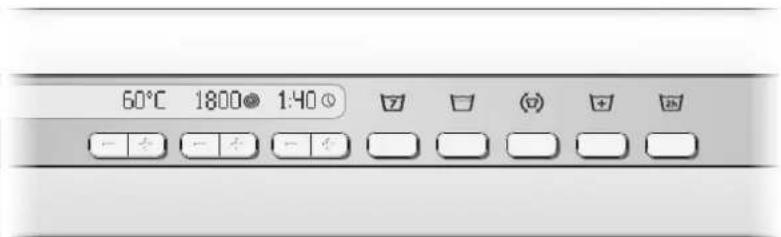

Välj tillval

Välj tillval och du får ett tvättprogram som passar just din tvätt. Vilka tillval du kan välja varierar mellan programmen. Om tillvalet är tillgängligt i det program du valt tänds symbolen när du trycker på knappen.

Maskinen kommer ihåg vilka tillval du gör för varje program (med ett undantag - Födröjd start). Nästa gång du väljer det aktuella programmet kan du ändra igen om du vill.

Temperatur

• Välj temperatur genom att trycka på -/+ knapparna tills önskad temperatur visas i displayen.
• Du kan välja temperaturer mellan Kallt (-) och 90 °C. Väljer du Kallt kommer tvättemperaturen att bli lika med det inkommande vattnets temperatur. För Ylle/handtvätt går det inte välja en högre temperatur än 40 °C, vid val av Tidsprogram och Strykfritt/sport (Easy care) är den maximala temperaturen 60 °C.

Centrifugering

- Välj centrifugeringsvarvtal genom att trycka på -/+ knapparna tills önskat varvtal visas i displayen.

- Du kan välja varvtal mellan 400 och 1800 varv/min, 0 (ej centrifugering) eller No D (ej utpumpning). Högsta centrifugeringsvarvtal varierar mellan de olika programmen, varvtalet visas i displayen.

- 0 önebär att programmet kommer att utföras utan centrifugering och avslutas med utpumpning.

- No D, Ej utpumpning innebär att programmet kommer att utföras utan centrifugering och

avslutas med det sista sköljvattnet kvar i maskinen. Tvätten kommer att ligga kvar i det sista sköljvattnet och blir därmed inte skrynklig. Om du valt "Ej utpumpning" ska du efter avslutat program välja något av programmen Centrifugering eller Utpumpning för att tömma maskinen på vatten innan du öppnar tvättluckan.

Fördröjd start

Vid val av Födröjd start kommer maskinen att starta 1-24 timmar efter det att du har tryckt på knappen Start. Tillvalet går inte att använda i Tidsprogram.

• Välj Födröjd start genom att trycka + på knappen under tidsangivelsen i displayen. Födröjd start visas i tre sekunder.
• Genom att trycka på + och - knapparna under tidsangivelsen kan du fördröja starten med en timma i taget upp till 24 timmar. Symbolen för Fördröjd start tänds bredvid antal timmar.
• Tryck på Start, maskinen räknar ner med 1 timma åt gången och startar vid vald fördröjning.

Om du ångrar dig och vill avbryta tillvalet Födröjd Start ska du hålla Start intryckt i tre sekunder.

OBS!

Glöm inte att trycka på knappen Start/Stop för att starta programmet.

OBS!

Se till att tvättfacket är helt torrt innan du håller i tvättmedel, annars finns en risk att tvättmedlet klumpar ihop sig innan maskinen startar.

Tvätta

7 Supersköljning

Använd tillvalet Supersköljning om du vill öka antalet sköljningar. Antalet sköljningar är maximalt sju stycken men varierar beroende på valt program.

Rekommenderas för personer med särskilt känslig hud och/eller i områden med mycket mjukt vatten.

• Välj Supersköljning genom att trycka på knappen under symbolen.
• Symbolen ovanför knappen lyser när valet är aktiverat.

Hög vattennivå

Använd Hög vattennivå om tvättmärkningen i dina textilier visar den symbolen. Hög vattennivå innebär extra vatten i huvudtvätt och sköljningar.

• Välj Hög vattennivå genom att trycka på knappen under symbolen
• Symbolen ovanför knappen lyser när valet är aktiverat.

OBS!

Vattnet till hög vattennivå tas in i huvudtvätten efter ca 15 minuters gångtid.

( ) Skrynkelfritt

Skrynkelfritt innebär att trumman kommer att rotera tre sekunder per minut i två timmar efter avslutat tvättprogram. Den här funktionen förhindrar textilierna från att ligga still och bli skrynkliga om du inte har möjlighet att ta ut dem direkt.

• Välj Skrynkelfritt genom att trycka på knappen under symbolen.
• Symbolen ovanför knappen lyser när valet är aktiverat.

Supertvätt

Supertvätt kan väljas för att bättre lösa upp svåra fläckar och grov smuts på kläderna. Tillvalet lägger till en kall förtvätt och bearbetningstiden i kallt vatten förlängs med ca. sex minuter. Även bearbetningstiden i huvudtvätten förlängs.

• Välj Supertvätt genom att trycka på knappen vid symbolen.
• En lysdiod intill knappen lyser när valet är aktiverat.

2h Förblötning

Om tvätten har fläckar av ex. blod rekommenderar vi förblötning. Tvätten kommer då att ligga i kallt vatten i två timmar innan själva tvättprogrammet startar.

• Välj Förblötning genom att trycka på knappen under symbolen.
• Symbolen ovanför knappen lyser när valet är aktiverat.

Tvätta

7 Stäng tvättluckan och tryck på knappen Start

Återstående tid visas i timmar och minuter. När ett program väljs visas dess uppskattade gångtid. Denna kan skilja något från gång till gång beroende på det inkommande vattnets temperatur och laststorlek. Om programtiden är längre än föregående tvätt med samma program visas "0:01" tills programmet är klart. Detta är inget fel! Nästa gång du kör programmet och förutsättningarna är likartade kommer den uppskattade tidsåtgången stämma bättre.

Om du vill avbryta eller byta program

Du kan avbryta ett program genom att trycka på knappen Stop i tre sekunder. "Stop" visas i displayen. För att starta maskinen igen, välj nytt program, fyll eventuellt på nytt tvättmedel och tryck på knappen Start.

OBS!

Öppna inte tvättmedelsfacket när tvättmaskinen är igång.

Efter avslutat program

Texten "Klar" visas i displayen i 2 minuter. Därefter stängs maskinen av.

När programmet är klart läses tvättmaskinens lucka upp automatiskt.

- Öppna luckan och ta ut tvätten. Om du har småbarn eller husdjur hemma stäng tvättluckan när du har tagit ur tvätten.

OBS!

När tvättcykeln är klar, stäng vattenkranen och dra ut strömsladden ur eluttaget.

Inställningar

Du kan göra följande inställningar

• Barnsäker
• Lucköppning
• Temperatur
• Extra sköljningar

Så här när du inställningarna:

1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck och håll in Stop och tryck sedan på huvudströmbrytaren. Tryck därefter på Stop 5 gånger inom 10 sekunder.
3. Välj den inställning du vill ändra på genom att vrida på programväljaren.
4. Tryck en gång på Stop för att välja inställningen.
5. Ändra och spara inställning enligt beskrivning nedan.
6. Tryck på Start för att gå till programmenyn.

Barnsäker

För att förhindra att barn startar maskinen kan man aktivera en barnspärr.

1. Vrid på programväljaren, välj "Barnsäker på" eller "Barnsäker av".
2. Tryck på Stop en gång för att spara inställningen.

Man kopplar temporärt ur barnspärren genom att samtidigt trycka på knappen för Superskölj och minusknappen under Födröjd Start.

Barnspärren är då urkopplad i tre minuter.

Språk

1. Vrid på programväljaren och välj mellan: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Tryck på Stop en gång för att spara inställningen.

Temperatur

1. Vrid på programväljaren välj mellan: °C eller °F.
2. Tryck på Stop en gång för att spara inställningen.

Extra sköljningar

Din tvättmaskin är vid leverans inställd att göra tre sköljningar i programmen Standard bomull

60°C 40°C och Vit/kulör vardags. Om du vill öka till fem sköljningar istället i dessa program gör du så här:

1. Vrid på programväljaren, välj "Sköljningar På" för fem sköljningar eller "Sköljningar Av" för tre sköljningar.
2. Tryck på Stop en gång för att spara inställningen.

Skötsel och rengöring

Rengöring av fälla och avloppspump

Tvättmaskinen har en fälla där mindre föremål som mynt och hårnålar kan fastna. För att rensa fällan och avloppspumpen, gör så här:

1. Se till att maskinen är tömd på vatten och att huvudströmbrytaren är frånslagen.

1. Öppna luckan.

1. Dra loss dräneringsslangen från tappen på luckans insida och tappa ur vattnet, i till exempel en skål.

1. Skruva locket moturs för att öppna pumpen. Tag ut locket.

1. Avlägsna eventuella föremål och skräp från pumphuset och locket, kontrollera också att pumpvingen längst in går att rotera.

1. Skruva på locket, sätt tillbaka avloppsslangen på luckans tapp och stäng luckan.

Rengöring av tvättmedelsfacket

Dra ut tvättmedelsfacket med hjälp av öppningsknappen.

Spola och borsta rent tvättmedelsfacket. Locket i sköljmedelsfacket är löstagbart.

Diska inte tvättmedelsfacket i diskmaskin!

Rengör utsidan och programpanelen med milt rengöringsmedel. Använd inga lösningsmedel, de kan skada maskinen.

OBS!

Duscha inte maskinen med vattenstråle!

Rengöring av maskinens insida för att undvika problem med lukt

Med dagens moderna tvättmedel räcker det ofta med att tvätta med låga temperaturer. Detta medför att det kan samlas små avlagringar i maskinen. Dessa kan i sin tur eventuellt leda till problem med lukt.

För att undvika detta rekommenderas att en gång i månaden köra ett 90 °C-program. Använd då en liten mängd tvättmedel. Det är inte nödvändigt att fylla maskinen med tvätt.

Skötsel och rengöring

Renshål under valkarna

Om du misstänker att föremål, till exempel spik eller gem, har fallit genom tvättrumman bör du kontrollera utrymmet under valkarna. Dessa föremål kan rosta och orsaka fläckar på kläderna. Spik och andra vassa föremål kan orsaka hål på textilierna.

Gör så här

1. Stoppa ned en skruvmejsel eller liknande i valkens hål som bilden visar och bänd försiktigt åt vänster.

1. Ta tag i valken och dra den mot dig med andra handen.

1. Lyft upp valken.
2. Ta bort eventuella föremål.

5 Placera valken i fästhålen med F-märkningen mot dig. Se till att alla valkfästen sitter i sina hål i trumman. Tryck den inåt tills det tar emot.

Om du har kalkrikt vatten

Om du bor i ett område med hårt vatten (kalkrikt) kan tvättrumman få en gråvit beläggning. För att ta bort beläggningen doserar du cirka 20 gram citronsyra i tvättrumman och kör ett valfritt 90 °C program. Upprepa vid behov.

Felsökning

Tvättluckan går inte att öppna

1. Kontrollera att huvudströmbrytaren är påslagen.
2. Är elströmmen bruten? Kontrollera husets säkringar (proppar).

Nödöppning av luckan

WARNING!

Manuell lucköppning får bara utföras om elströmmen är frånslagen och maskinen är tömd på vatten.

A Kör programmet Utpumpning för att tömma maskinen på vatten. Om det inte fungerar måste maskinen tömmas manuellt. Se under rubriken "Rengöring av fälla och avloppspump", i kapitel "Skötsel och rengöring".
B Se till att huvudströmbrytaren är fränslagen och stickproppen är utdragen ur vägguttaget.
C Ta nyckeln (C) för nödöppning av luckan (se bilden i avsnittet Dispenser) och sätt in den i spåret på höger sida av tvättmaskinens lucklås. Nyckeln sitter på tvättmedelsdispenserns bakre vägg. Ta bort tvättmedelsdispensern från tvättmaskinen och ta ut nyckeln för öppning av luckan.

D Tryck verktyget nedåt så öppnas tvättluckan.

Efter användning, förvara nyckeln för nödöppning av luckan i det avsedda facket (B) (se bilden i avsnittet Dispenser).

Maskinen startar inte

1. Är tvättluckan ordentligt stängd? Tryck till den noga. Tryck sedan på knappen Start.
2. Är strömmen bruten? Kontrollera säkringar och jordfelsbrytare i huset.
3. Kontrollera att du inte valt Födröjd start. För att avbryta Födröjd start, tryck på knappen Stop i tre sekunder.

Efter strömavbrott

Tryck på huvudströmbrytaren för att återuppta pågående program.

Blöt tvätt kvar i maskinen

En liten last kan under vissa omständigheter ge Obalans (se "Obalans"). Omfördela lasten och starta centrifugeringsprogrammet eller lägg i mer last och starta om tvättprogrammet.

Felsökning

Felmeddelanden

Omett fel uppstätt under programmets gång visas ett meddelande i displayen. För att komma ur felmeddelandet efter åtgård, stäng av och starta maskinen igen.

De felmeddelanden som kan visas i displayen är:

Stäng luckan

Stäng tvättluckan och tryck på Start för att starta program.

Överfyllnad

1. Stäng av vattenkranen.
2. Se under "Uttömningsfel".

Uttömningsfel

Kontrollera:

• att inget föremål fastnat i avloppsslangens utlopp.
• att avloppspumpen inte är blockerad av främmande föremål.
  Rensa pumpen, se kapitel "Skötsel och rengöring".
• att det inte är veck på avloppsslangen.
  Efter åtgård kör Utpumpning för att tömma maskinen. Om felet kvarstår, ring service.

Vattenintagsfel

Kontrollera:

• att kranen på vattenledningen är öppen.
• att silen i maskinens vattenintag inte är tilltäppt.

Åtgärda:

1. Stäng vattenkranen och skruva loss slangen.
2. Rensa silen i inloppsventilen på maskinen.
3. Skruva tillbaka slangen och öppna vattenkranen.
4. Kör programmet igen för att kontrollera om felet är avhjälpt.
5. Om felet kvarstår, ring service.

Motorfel

Ring service!

Obalans

Centrifugeringen avbryts om obalansen är för stor. Tvättmaskinen startar om centrifugeringen och förhoppningsvis har tvätten placerat sig bättre i cylindern. Detta förfarande kan upprepas upp till 10 gånger. Om maskinen ändå inte lyckats hitta en bra balans går programmet vidare till nästa steg.

Felmeddelandet kräver inte någon åtgård.

Teknisk information

Information om energimärkning

Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1061/2010

ASKO

Modellbeteckning: W6884DW

Max. tvättkapacitet: 8 kg

Energieffektivitetsklass: A+++

Årlig energiförbrukning (AE _C ): 190 kWh per år

Energiförbrukning

Standard bomull 60 °C med full last ( E_t,60 ): 1,10 kWh

Standard bomull 60 °C med halv last ( E_t,6012 ): 0,83 kWh

Standard bomull 40 °C med halv last ( E_t,4012 ): 0,48 kWh

Effektförbrukning

Fränläge (P _o ): 0,40 W

Viloläge (P₁): 0,50 W

Årlig vattenförbrukning (AW _C ): 10340 liter per år ^2)

Centrifugeringseffektivitetsklass: A 3)

Max. centrifugeringshastighet: 1800 varv/minut

Restfukthalt: 43 %

Tvättprogram: Standard bomull ^4) 50°C 40°C

Programtid

Standard bomull 60 °C med full last ( T_t,60 ): 170 minuter

Standard bomull 60 °C med halv last ( T_t,6012 ): 140 minuter

Standard bomull 40 °C med halv last ( T_t,4012 ): 130 minuter

Ljudnivå:

Tvättfas: 52 dB(A) re 1 pW

Centrifugeringsfas: 72 dB(A) re 1 pW

1) Baserad på 220 standardtvättcykler för Standard bomull 60°C och 40°C full och halv last, och förbrukning enligt lägeffektlägena. Den faktiska energiförbrukningen kommer att bero på hur maskinen används.
2) Baserad på 220 standardtvättcykler för Standard bornull 30°C och 40°C full och halv maskin. Den faktiska vattenförbrukningen kommer att bero på hur maskinen används.
3) Centrifugeringseffektivitetsklass: På en skala från G (minst effektiv) till A (effektivast).
4) Standard bomull 60°C och 40°C är de standardtvättprogram som informationen för energimärkningen bygger på. Dessa program är avsedda för tvätt av normalt smutsade bomullstextilier och är de effektivaste programmen när det gäller kombinerad energi- och vattenförbrukning. Den faktiska vattentemperaturen kan avvika från den angivna cykeltemperaturen.

Teknisk information

Information för testinstitut

Program Max last Temp. °C

Automatprogram1)	1/2
Standard bomull2)	1/1	50°C 40°C
Strykfritt/sport (Easy care)3)	1/2 40

1) Kort program för testinstitut, max 1/2 last.

2) Testprogram med kallvattenanslutning enligt EN 60456. Vid stora tvättmedelsvolymer rekommenderar vi att man tar ut insatsen och doserar direkt i tvättmedelsfacket.

3) 40 °C program för testinstitut. Tillvalsfunktion 40 °C måste väljas.

Energimärkning

Teststandard Europa: EN 60456

Tvättprogram:

Standard bomull 60^ C 40^ C, 8 kg bomull

Anslutning: Kallvatten 15 °C

Testmetod ljudmätning: IEC-60704-2-4

Tekniset tiedot

Höjd: 850 mm

Bredd: 595 mm

Djup: 585 mm

Vikt: 81 kg

Cylindervolym: 60 l

Anslutningseffekt:

Se typskylt

Elementeffekt:

Se typskylt

Vattentryck:

0,1-1 MPa

1-10 kp/cm²

10-100 N/cm²

Material i tvättrumma och vätskebehållare:

Rostfritt stål

Material i ytterhölje:

Pulverlackerad och varmgalvaniserad stålplåt eller rostfritt stål

Vattenanslutning:

1,5 m pexrör

Avlopp:

1,7 m polypropenslang

Transportstöd

Avlägsna de tre transportskruvarna och insatserna för transportlåsning innan maskinen tas i bruk.

1. Skruva loss och ta bort skruvarna enligt nedan.

1. Tryck ihop och drag ut insatserna som skruvarna var monterade i.

1. Lossa plastbrickorna som sitter på insatserna. Tryck fast plastbrickorna i de tre hålen där insatserna satt. Spara insatserna ifall maskinen ska flyttas någon gång i framtiden.

Om maskinen ska transporteras måste insatserna för transportlåsning och skruvarna monteras igen för att maskinen inte ska skaka sönder. Har transportskruvarna eller insatserna kommit bort kan du beställa nya hos din återförsäljare.

Artikelnummer Benämning

80 882 77 Skruv

80 901 05 Insats transportlåsning

Beställ tre stycken av varje!

Installation

Tvättmaskinens placering

Tvättmaskinen kan placeras inbyggd eller fristående. Placera maskinen på ett fast underlag med stickproppen lätt åtkomlig.

A. Inbyggnad

Tvättmaskinen kan byggas in under en bänkskiva med arbetshöjden 850 - 900 mm. Lämna en 5 cm spalt runt om hela maskinen, även mellan topplockets bakkant och väggen bakom.

B. Fristående

Tvättmaskinen kan placeras bredvid eller under torktumlaren.

Justera fötterna

Minimera buller från maskinen genom att justera maskinens fötter så att den står stadigt och vågrätt på golvet. Dra åt låsmuttrarna.

Anslutning till vatten

Vattenanslutningen ska utföras av en person som har den kompetens som krävs. Maskinen ansluts med den tilloppsslang som medföljer. Vattentrycket ska vara 0,1–1MPa (ca 1–10 kp/cm ^2 ; 10–100 N/cm ^2 ). Det ska finnas avstängningskran på vattenledningen. Om ledningen är nyinstallerad, kan det vara lämpligt att först spola igenom den ordentligt så att eventuell smuts spolas ut. Smuts kan annars täppa till silen i maskinens vattenintag och där igenom stoppa vattentillförseln.

Använd endast tilloppslang som levereras med maskinen. Återanvänd inte gamla eller andra lösa tilloppsslangar.

Anslutning till avlopp

Maskinen levereras med kopplad avloppsslang som ska fästas till ett avlopp. Se några exempel nedan. Höjden ska vara 600 - 900 mm över golvet. Den lägre placeringen (600 mm) är alltid att föredra Se till att avloppsslangen inte veckar sig.

Installation

Maskinen kan även anslutas med en nippel till avloppet. Höjden på slangen ska även här vara 26 Installation 600-900 mm från golvet. Hålets innerdiameter måste vara minst 18 mm.

• Kapa nippeln
• Grada hålet

Se illustration.

Elinstallation

Anslut maskinen med stickproppen till jordat vägguttag. Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt.

Koppling vid leverans

Maskinen levereras 1-fas, 220-230 V, 50-60 Hz med stickpropp, värmeeffekt 2000 W och säkras 10 A. Om jordfelsbrytare finns skall denna vara av typ A.

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

Luckhängning

1. Gångjärnstapp (uppe och nere)
2. Täckbricka

3. Plastpluggar (finns på över-respektive nederkant)

4. Låshake

5. Gångjärn (vänster + höger sida)
6. Sockel

Luckhängning

Du kan välja om ytterluckan ska vara höger eller vänsterhängd.

Gör så här:

1. Drag loss sockeln.
2. Skruva loss gångjärnen, två skruvar.

1. Lyft ytterluckan uppåt och ta loss den. Håll samtidigt i luckan.

2. Lossa båda lucktapparna, (uppe och nere). Montera dessa på motsatta sidan av ytterluckan. Återmontera gångjärnet.

1. Lossa och ytta låshake (lyft upp och drag ut) och täckbrickan på ytterluckan och maskin. Byt plats på hake och täckbricka.

1. Byt plats på de plastpluggar som nns på ytterluckans över- respektive underkant. Använd en at skruvmejsel för att lossa pluggarna.

2. Återmontera ytterluckan genom att lossa skruvarna på gångjärnet lite, sätt dit och stäng luckan. Skruva fast gångjärnet igen. Sätt tillbaka sockeln.

Service

Innan du kontaktar service

Innan du kontaktar service bör du ta reda på modellbeteckning, typbeteckning och serienummer.

Modellbeteckningen står på panelen.

Typbeteckning och serienummer står på typskylten på tvättluckans insida.

Egna noteringar

Snabbguide

Tvätten

1. Töm fickor och dra igen blixtlås.
2. Läs textiliernas tvättmärkning.
3. Sortera tvätten.

OBS!

Lägg bygelbehår i en tvättpåse.

Lägg i tvätten

1. Tryck på huvudströmbrytaren.
2. Öppna tvättmaskinens lucka.
3. Lägg i tvätten och stäng tvättluckan.

Dispenser

1. Häll tvättmedlet i facket för huvudtvätt och eventuellt förtvätt. Sköljmedel håller du i det högra facket med -symbolen.
2. Om du använder flytande tvättmedel, följ tvättmedelfabrikantens rekommendationer.

4 Välj program

1. Välj program genom att vrida på programväljaren.
2. Välj eventuellt tillval och inställningar.
3. Tryck på knappen Start.

Program avslutat

1. Texten "End" visas i displayen i 2 minuter. Därefter stängs maskinen av.
2. Tvättluckan öppnas automatiskt när programmet är klart.
3. Tag ur tvätten.
   Om du har småbarn eller husdjur hemma, stäng tvättluckan när du har tagit ur tvätten.
