BRUKSANVISNING SK 614 Cylinda

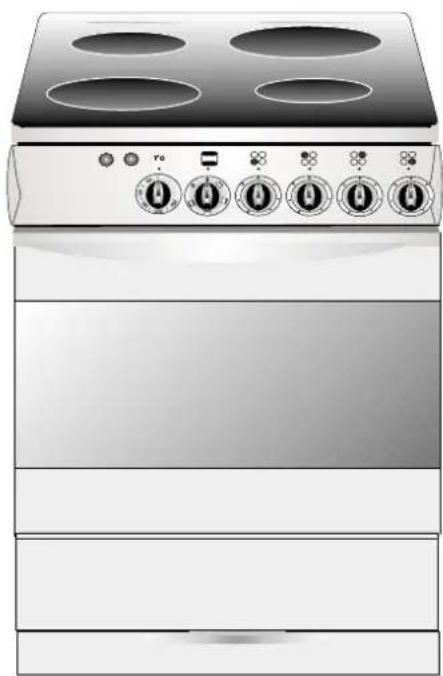

Så här används Cylinda spisar

Modellerna med keramikhäll

SK 612

SK 614

Modellerna med emaljhäll

SE 602

SE 604

Läs hela bruksanvisningen innan Du börjar använda spisen. Då lär Du Dig använda och sköta den rätt från början

Läs hela bruksanvisningen innan Du börjar använda spisen. Då lär Du Dig använda och sköta den rätt från början!

Innehållsförteckning sid

Innan Du använder spisen första gången .. 2

Fakta om keramikhäll....3

Ugnen och dess funktioner 4

Att starta ugnen.... 4

Byte av ugnslampa 6

Skötsel av emaljhäll och plattor ...... 6

Tekniska data 6

Om spisen inte fungerar.... 6

Måttskisser spisar.... 7

OBS!

Elinstationen måste utföras av en behörig fackman.

Spisen är avsedd endast för hushållsbruk. Vid felanvändning finns risk för skador.

Ställa på plats

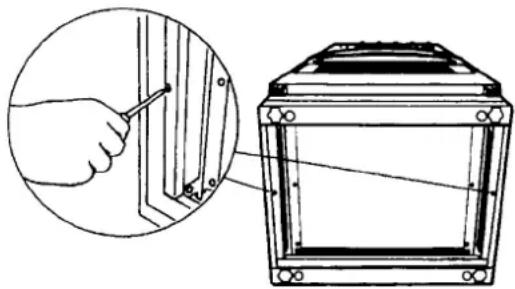

Vid leverans är spisen 90 cm hög. Om så önskas kan hojden justeras till 85 cm genom att montera bort sockeln. Två skruvar lossas lätt.

Hur tippskyddet ska monte- ras framgår av instruktionen som medföljer tippskyddet.

Installation Montera tippskydd

Tippskyddet är till för att spisen inte ska kunna välta. Exempelvis ska inte ett barn kunna stiga upp på ugnsluckan och tippa spisen. Om det finns småbarn i familjen bör även ett hållskydd monteras.

OBS! Tänk på att tippskyddet sätts ur funktion när spisen dras fram, t ex vid städning. Ha extra uppsikt över barnen för att undvika olyckor.

Spisen måste stå jämnt!

Detta är viktigt både för stekresultat och vid bakning. De fyra justerfötternas skruvar när man från spisen baksida när förvaringslådan för plåtar tagits ut. Kontrollera med ett vattenpass, eller en vattenfylld stekpanna.

En ytterligare justering kan behövas efter en tid då golvbeläggningen kan sätta sig.

Innan Du börjar använda spisen

Rengör spisen med fuktig trasa och eventuellt lite såpa eller milt diskmedel. Skölj och torka torrt. Värm ugnen efter rengöringen med över och undervärme till 250° i ca 30 minuter. Det os som uppstår vid upvärmning är ofarligt, men bör ändå vädras ut.

OBS!

Vi förbehåller oss rätten till tekniska förändringar.

Fakta om keramikhäll

Zoner:

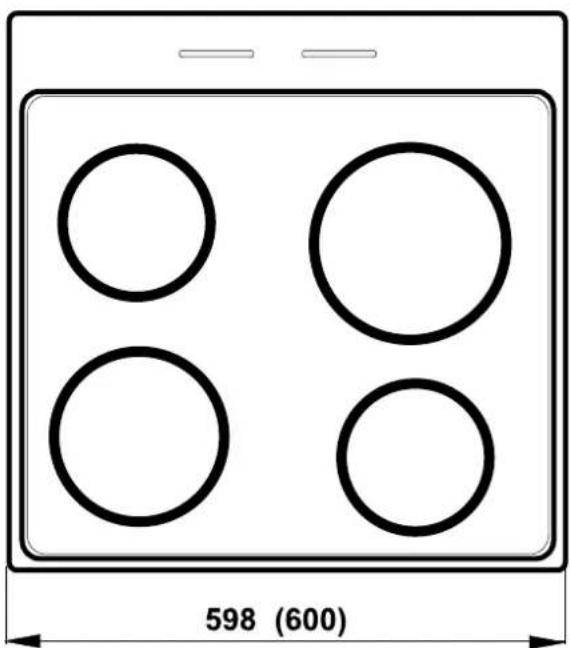

Vänster fram 1800W, 180 mm diameter Vänster bak 1200W, 145mm diameter Höger fram 1200W, 145mm diameter Höger bak 2300W, 210mm diameter

Restvärmesignaler

De fyra signallampor som visar restvärme är placerade mellan värmezonerna vid hållens framkant och de visar respektive värmezon. Dessa varningslampor indikerar om resttemperaturen är så varm så att t. ex det finns risk att bränna sig vid beröring. Lampan lyser även sedan zonen stängts av och slocknar först när temperaturen sjunkit till en ofarlig nivå.

Allmänt

Glaskeramik är ett starkt och tåligt material som tål höga temperaturer. Den plana ytan är lätt att hålla ren och kan även användas som extra arbetsbord t. ex vid bakning.

Skötsel

Hällen torkas med en fuktig trasa och eventuellt lite milt diskmedel. Fastbränt smuts skrapas bort med en rakbladsskrapa. Efter avtorkning kan hällen poleras ned något av de specialmedel för keramikhällar som finns i handeln. Detta ger en fin finish och ger hällen en skyddande yta.

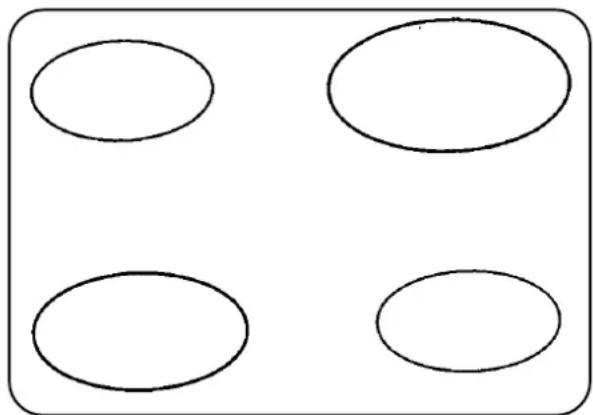

Kokkärl och stekpannor

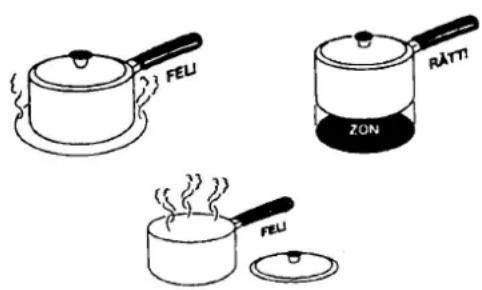

Använd kärl i lämplig storlek för zonerna. Hellre ett något för stort kärl än ett kärl som inte täcker zonen. Se till att botten på kärlet är rent och plant för att erhålla bästa kontakt med hållen. Ett kokkärl med ojämn botten kan göra att kontakten mellan kärl och keramik blir så dålig att överhettningsskyddet i zonen löser ut och därmed att koktiden blir onödigt lång.

Sätt på locket på kastruller och grytor så spar Du energi. Det är också smart att stänga av zonen lite i förtid och låta det koka färdigt på eftervärmen.

Kärl med plasthandtag kan ej användas i ugnen.

Varningar

*Lägg ingenting på hällen så länge den är het.
*Förvara inte tunga och vassa föremål som kan ramla ned ovanför hällen. Skulle en spricka upstå måste hällen göras spänningslös genom att dra ut kontakten eller skruva loss säkringen/arna
*Plast och socker samt sockerhaltigt spill, t. ex sylt, saft eller knäck, måste omdelbart avlägsnas med en rakbladsskrapa medan hällen är varm, bränner det fast kan hällen få allvarliga skador.
*Vissa aluminiumkärl kan ge silverliknande stänk på hällen, dessa tas genast bort med ett keramikhällputsmedel och rakbladsskrapa.
*Dra inte kärl med grov botten över hällen då de kan orsaka repor.

Ugnstemperaturen styrs av kontroll-panelens temperaturvred, försett med symbolen T° C. Ugnsuppvärmningen slås av när vredet vrids till läge noll.

Ugnsbelysning

När vredet vrids till detta läge tänds belysningen inuti ugnen.

För nedan beskrivna lägen på vredet lyser temperaturkontrollampan hela tiden.

Kombinerad över-och undervärme

Övervärme, fast temperatur max ca 165°C

Undervärme, fast temperatur max ca 200°C

OBS! Om grillning pågår längre än 45 minuter kan överhettningsskyddet lösa ut. Det återstålls automatiskt efter ca 1 minut.

Grill, fast temperatur max ca 230°C.

Att starta ugnen...

För att kunna använda ugnen bör Ni:

- Välja önskad funktion med funktionsväljaren (Fig A).

A

- Ställa in önskad temperatur med temperaturvredet (Fig. B)

B

När Ni startar ugnen kommer två lampor på panelen att lysa, en röd och en gul. När den gula lampan lyser visar detta att spisen är påslagen. När den röda lampan lyser, visa detta att värmeelementen är påslagna. När ugnen när inställd temperatur kommer den röda lampan att slockna, och visa att ugnen är klar att användas. Den röda lampan kan även lysa vid positionen „Ugnsbelysning”.

OBS! Lägg aldrig folie, plåt eller pannor i botten på ugnen för att t.ex. fånga upp droppande fett. Detta kan komma att skada emaljen i botten på ugnen.

...och att stänga av ugnen

För att stänga av ugnen vrider Ni vreden moturs till position "O", Signallamporna skall då slockna.

Ugnsutrymme och plåtar

Är av emaljerat gods. Rengör med såpa eller milt diskmedel med jämna mellanrum så håller sig spis och utrustning fina under många år.

Vilken fals ska jag välja?

Övre - lämplig för grillning De mittersta - vid bakning och viss matlagning De undre - vid viss matlagning

Följ alltid de råd som ges i receptet för det som ska bakas / tillagas!

Bakning

Vänta till rätt temperatur uppnåtts i ugnen (kontrollampan släcks) innan Du placerar bakverket i ugnen.

Rätt gräddningstid

Följ de inställningar som står i receptet. Var extra uppmärksam de första gångerna Du gräddar i den nya spisen, spisen kan troligen vara något snabbare än den Du hade tidigare.

Matlagning

Följ råden i receptet. Är det en maträtt Du gjort många gånger tidigare bör Du vara extra uppmärksam de första gångerna Du lagar den i den nya spisen!

Grillning

Följ råden i receptet. Placera det som ska grillas på gallret och sätt in grillgallret på den översta falsen i ugnen. Skjut in långpannan på falsen under, för att fånga droppande fett.

Placera inte aluminiumfolie på ugnens botten och väggar!

Värmestrålningen fungerar då inte på rätt sätt och det finns risk för att emaljen i ugnen skadas.

Förvaringslåda för tillbehör

I lädan kan längpanna, bakplåtar, grillgaller och andra tillbehör förvaras. Ett stopp gör att lädan inte av misstag dras ut för långt.

Vill man ta ut lådan helt, t ex för rengöring, ska man dra till stoppet och sedan lyfta i framkant och dra ut den helt.

Lådan sätts tillbaka i omvänd ordning. Se till att den kommer rätt i spåren på sidorna.

Byte av lampa i ugnen

Slå av huvudströmbrytaren eller skruva ur säkringarna, då spisen måste göras strömlös innan byte av lampan sker.

Ta ur den trasiga lampan och ersätt den med en ny, (25 W ugnslampa)

Rengöra ugnslucka / ugn

För att rengöra ugnsluckans glas demontera det inre glaset genom att frigöra spärren som är placerad vid luckans överkant. Lyft sedan bort glaset försiktigt. För att demontera ugnsluckan vid rengöring av ugnen; lyft gångjärnsspärrarna rakt upp lyft sedan försiktigt bort luckan.

Montering i omvänd ordning"

Luckspärr

För att skydda små barn från att bränna sig är ugnsluckan försedd med spärr. Lyft spärren uppåt så går ugnsluckan att öppna.

Fakta om plattor

Vänster fram 2000 W, 180 mm diameter Vänster bak 1000 W, 145 mm diameter Höger fram 1500 W, 145 mm diameter Höger bak 2000 W, 210 mm diameter

Skötsel av emaljhäll och plattor

Skydda hällen mot missfärgning genom att torka av den efter varje användning. Undvik rengöringsmedel med starkt skurande eller repande verkan. Använd vanligt handiskmedel eller såpa Vill man polera extra, tar man försterputsmedel.

Plattorna ska rengöras så snart de blivit smutsiga. Smuts som får sitta kvar kan orsaka rost. Dessutom försämras värmeöverföringen. Gör rent med löddrande tvålull, och torka plattorna med hushållspapper.

Gnid sedan in dem med kokplattsputs som ger ett skyddande skickt.

Lägg aldrig fuktiga grytlock på plattorna - det ger i längden upphov till rost.

Tekniska data

Cylinda SK612, 230 V

Cylinda SK614, 400V

Cylinda SE602, 230 V

Cylinda SE604, 400 V

Mått

Bredd 598 mm

Höjd 900 mm

Djup 700 mm(upptill vid håll 600mm)

Ugnsvolym 62 liter

Tillbehör

1 Bakplåt
1 Ugnspanna
1 Grillgaller
1 Tippskydd

Effekt

Ugn 2200 W

Grill 2000 W

Totalt 8700 W

Inkoppling

Modell Spänning Säkring

SE604/SK614 400V 3-fas 3x10A

SE602/SK612 230V 1-fas 1x25A

230V 3-fas 3x16A

400V 3-fas+N 3x10A

Om spisen inte fungerar:

Kontrollera att säkringarna är hela. För 400-voltspisarna kontrollerar man även att stickproppen är isatt.

Kontakta Cylindaservice 0771-252500

Varning! Gör inga tekniska ingrepp på egen hand. Elektrisk utrustning ska alltid repareras av behörig fackman.

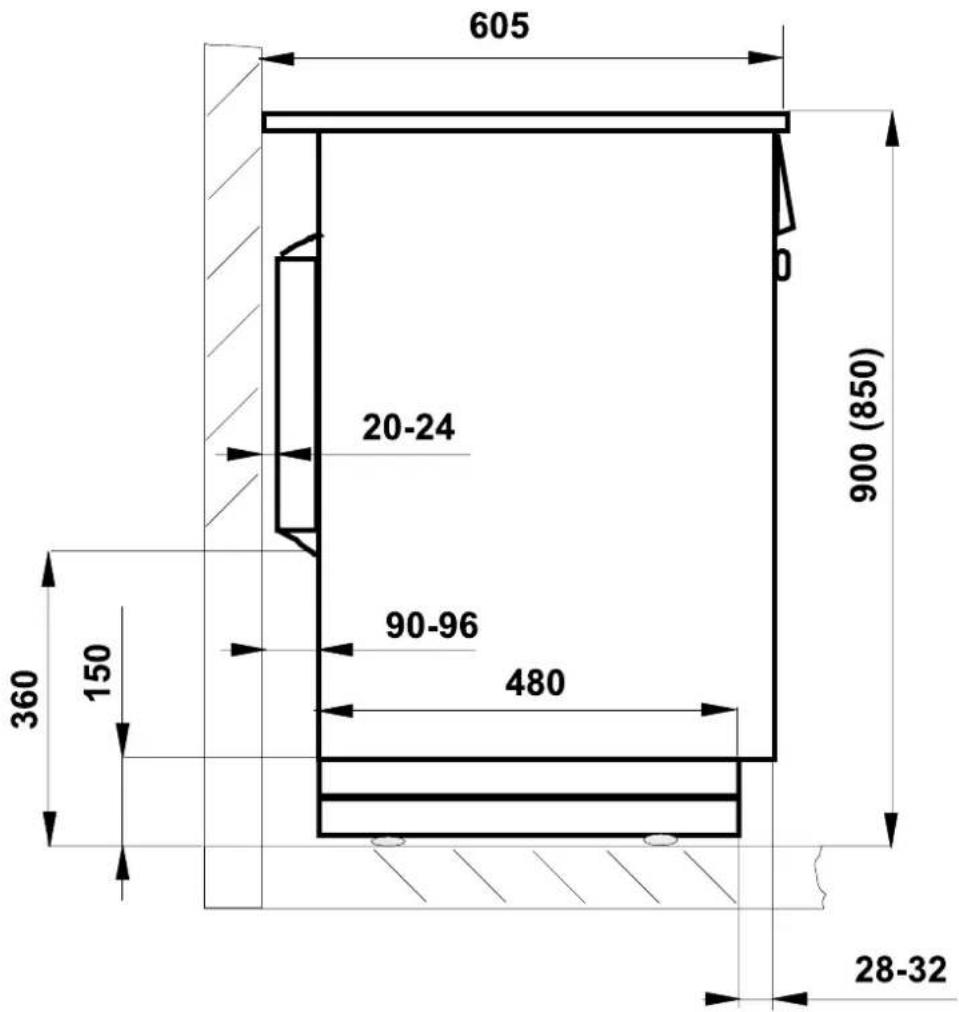

Måttskisser spisar

Cylinda Spisar 60 cm

Spis 600 mm, höjd 850 mm

X = 60 mm Y = 30 mm

Spis 600 mm, höjd 900 mm

X = 110 mm Y = 80 mm

Spis 500 mm, höjd 900 mm

X = 55 mm Y = 25 mm

X = Avständ till infästning i vägg

Y = Avständ från golv

IOAK-049
