BRUKSANVISNING SU4200W ELEKTRO HELIOS

⚠️ Viktig säkerhetsinformation

Nedanstående säkerhetsinformation och varningar ska läsas noggrant innan ugnen installeras och tas i bruk.

Installation

• Allt arbete, som krävs i samband med installation, ska utföras av en kvalificerad och sakkunnig person i enlighet med gällande regler och föreskrifter.
• Det är farligt att ändra ugnens specifikationer.
• När emballaget har avlägsnats från ugnen, försäkra dig om att ugnen inte är skadad samt att elledningen är i felfritt skick. Om så inte är fallet, ska installationen avbrytas. Kontakta din återförsäljare.

Barn och säkerhet

• Ugnen får endast användas av vuxna eller av barn i vuxens sällskap. Små barn får inte leka med vreden. De får inte heller leka med eller i närheten av ugnen.
• Åtkomliga delar på ugnen kan bli heta när ugnen används. Barn bör hållas borta från ugnen tills den har svalnat.

Användning av ugnen

• Ugnen är uteslutande avsedd att användas för matlagning och får inte användas i annat syfte.
• Försäkra dig om, att samtliga vred är av när ugnen inte används.
• Om elektriska apparater ansluts till en stickkontakt i närheten av ugnen, försäkra dig om, att inga elledningar kommer i kontakt med ugnen eller ligger för nära ugnens heta delar.
• Ugnar blir mycket heta under användning och fortsätter att vara varma länge efteråt. Var försiktig och se till att du inte kommer åt värmeelementen inuti ugnen.

• Häll dig på avständ från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när du öppnar luckan.

• Om ugnen inte fungerar, slå av strömmen.

• Lämna aldrig köksredskap, som innehåller matrester som t.ex. fett eller olja på eller i ugnen, då detta kan leda till skador om ugnen sätts på oavsiktligt.

- Se alltid till att placera långpannan så, att fett kan samlas upp i den när grillen används eller vid stekning av kött. Fyll på lite vatten i långpannan för att motverka rök och dålig lukt.

- Använd alltid grytlappar eller grillhandskar för att ta ut föremål ur ugnen.

- Med hänsyn till hygien och säkerhet bör ugnen alltid hållas ren. Om fett eller andra matrester ansamlas i ugnen, kan eldsvåda uppstå.

- Slå av strömmen före rengöring eller underhåll/ reparation av ugnen.

- Vissa av ugnens delar är täckta med stötabsorberande plastfolie. Denna folie ska avlägsnas innan ugnen tas i bruk.

- Ugnen är avsedd för drift med enfasanslutning till en nätspänning på 230 V. Om ugnen ansluts via en flerfasig förbindelse på 400 V utan nolla och jordledning, kommer både ugnen och eventuell håll att förstöras.

• Det är av säkerhetsskäl förbjudet att rengöra ugnen med en ångstråle- eller högtrycksspruta.
• Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.

Service

- Du får under inga omständigheter själv försöka reparera ugnen. Reparationer som utförts på ett icke fackmannamässigt sätt kan leda till personskada eller allvarligt fel på ugnen. Kontakta din återförsäljare eller Electrolux Service AB och insistera på att man vid byte av komponenter använder original reservdelar.

Miljöinformation

• När ugnen är installerad, ber vi dig att avyttra emballaget på ett ur miljösynpunkt riktigt och säkert sätt.
• När ugnen ska kastas, gör den oanvändbar genom att klippa av ledningen.

- Symbolen på produkten eller emballaget anger

att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Det är av yttersta vikt, att denna bruksanvisning förvaras med utrustningen med hänseende på framtida användning. Om ugnen säljs eller skänks bort, ber vi dig se till, att bruksanvisningen medföljer ugnen, så att den nya ägaren kan få del av information om säkerhet samt ugnens funktioner.

Introduktion till användning av bruksanvisningen

Följande symboler används i bruksanvisningen för att göra texten mer överskådlig:

Säkerhetsinformation Beskrivning av arbete steg för steg Råd och tips Miljöinformation

Innehåll

Till användaren Till installatören

Viktig säkerhetsinformation 3

Beskrivning av ugnen 4

Ugnen 5

Efter installation av ugnen 6

Användning av ugnen 7

Tillagningstabeller 8

Rengöring och underhåll 9

Felsökning 11

Service 12

Tekniska data 13

Installation 14

Denna ugn uppfyller följande EU-direktiv: - 73/23 – 90/683 (lågspänningsdirektiv)

- 89/336 (direktiv om elektromagnetisk kompatibilitet)

- 93/68 (generella direktiv) med efterföljande ändringar.

TILLVERKARE:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna 298

47100 FORLI (Italien)

Beskrivning av ugnen

1 2 3 4 5 6 7 9

1. Kontrollpanel

2. Funktionsvred

3. Termostatvred

4. Kontrollampa

5. Termostatlampa

6. Grill

7. Ugnslampa

8. Dataskylt

Ugnen

Ugnens funktionsvred kan ha följande symboler och funktioner:

Traditionell matlagning – värme kommer både från tak- och bottenelementen för att säkerställa en jämn uppvärmning av ugnen.
☐ Undervärme – värme kommer endast från botten-elementet.
Övervärme – värme kommer endast från tak-elementet.
Grill – Det inre elementet i taket är inkopplat.

Kontrollampa

Denna lampa börjar lysa när ett värmeelement tänds.

Termostatvred (bild 2)

Med termostatvredet, som vrids medurs, väljs en temperatur mellan 50°C och max (250°C).

Termostatlampa (°C)

När ugnstemperatur har valts, tänds denna lampa och fortsätter att lysa tills ugnen har uppnått vald temperatur. Därefter tänds och släcks lampan samtidigt med termostaten som en indikation på hur temperaturen hålls.

Säkerhetstermostat

Ugnen har en säkerhetstermostat för säkerhetsavstängning. Om den vanliga termostaten sviktar och ugnen överhettas, avbryter säkerhetstermostaten strömförsörjningen till ugnen. Om detta sker, kontakta omgående ditt lokala servicecenter. Försök under inga omständigheter reparera ugnen själv.

Efter installation av ugnen

Innan ugnen används för första gången, rengör ugnsgaller och långpanna omsorgsfullt.

När ugnen har installerats ska följande göras:

a) Ställ termostatvredet till MAX (250°C) och ugnens funktionsvred till traditionell matlagning □.
b) Värm upp den tomma ugnen i ca 45 minuter.
c) Ventilera genom att öppna ett fönster.

Ugnen kan avge en obehaglig lukt under uppvärmningen. Detta är helt normalt och beror på restbeläggningar från tillverkningsprocessen.

När ugnen är genomvarm, ska den tillåtas svalna och därefter rengöras invändigt med en mjuk trasa doppad i varmt vatten med lite diskmedel i.

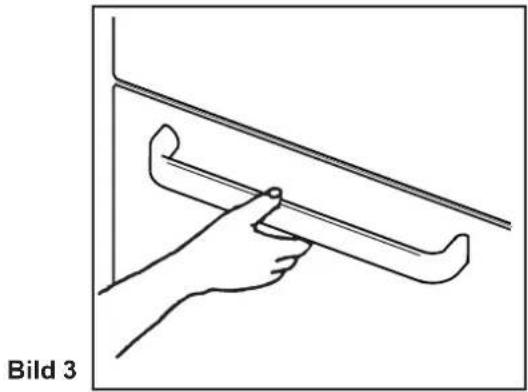

Öppna alltid ugnsluckan genom att hålla mitt på handtaget (bild 3).

Se alltid till att ugnsluckan är stängd under tillagning

Ugnen är utrustad med ett exklusivt system som skapar en naturlig luftcirkulation och en konstant återcirkulation av fuktigheten.

Detta system gör det möjligt att bevara fuktigheten inutimaten och den knapriga ytan utanpå. Dessutom reduceras tillagningstiden och energiförbrukningen till ett minimum. Under tillagningen kan ånga bildas som strömmar ut när ugnsluckan öppnas. Detta är helt normalt.

Obs! Håll dig på avständ från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när luckan öppnas.

Traditionell matlagning

Vrid ugnens funktionsvred till symbol (och ställ termostatvredet till önskad temperatur. Välj en högre eller lägre fals i ugnen beroende på om tillagningen kräver mest övervärme eller undervärme. Vrid alternativt ugnens funktionsvred till (endast takelementet) eller (endast bottenelementet).

Grillning

Vrid funktionsvredet till önskad symbol (och vrid termostatvredet till önskad temperatur.

Vid grillning av kött eller fisk, stänk några droppar olja över bitarna och placera dem direkt på ugnsgallret. Rätt nivå i ugnen beror på kött- eller fiskbitarnas storlek. Kom ihåg att placera ugnspannan i den nedre falsen och med lite vatten i. Detta för att motverka rökbildning och obehaglig lukt.

Tips och råd vid tillagning av fisk och kött

Kött kan placeras antingen i en ugnssäker form eller direkt på ugnsgallret. Kom ihåg att placera långpannan i den nedersta falsen med lite vatten i. Långpannan skyddar ugnens botten från fettstänk.

Vitt kött, fågel och fisk tillagas i allmänhet i medeltemperaturer (150-175°C). Vid längre tillagningstider, t.ex. för rostbiff som ska ha en röd eller rosa snittyta, rekommenderas en lägre temperatur (125°C).

Tips och råd vid bakning

Kakor bakas oftast i medeltemperaturer (150-200°C). Förvärmning av ugnen (ca 10 min) rekommenderas vid bakning. När kakor/bullar sätts in i ugnen, ska ugnsluckan hållas stängd under hela tillagningstiden. Bakningen kan följas genom ugnens glasruta.

Tips och råd vid grillning

Vid grillning av kött eller fisk, pensla med lite olja över bitarna och placera dem direkt på ugnsgallret. Under grillningen kommer endast värme från grillelementet. Därför behöver man tänka på att anpassa nivån i ugnen efter köttets eller fiskens tjocklek.

Kom ihåg att placera långpannan i den nedre falsen med lite vatten i där fett kan samlas upp.

Obs! - Placera aldrig några föremål direkt på ugnsbotten och täck inte ugnsbotten med aluminiumfolie under matlagningen eftersom detta kan skada ugnens emaljytor och maten du tillagar.

Placera alltid kokkärl, ugnformar och aluminiumfolie på något av ugnens hyllplan.

Obs! - Var försiktig när du sätter in och drar ut gallret och långpannan så att inte ugnsutrymmets emaljerade yta skadas.

Tillagningstabeller

Traditionell matlagning och tillagning

Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter.

VIKT (GRAM)	TYP AVRÄTT	Traditionell tillagning			Tillagning tid [OTZA] minuter	KOMMENTARER
		Fals		Temp. °C
	Kakor
	Tung sockerkaka 1	60	60 ~ 80 l kakform
	Äpple kaka 1 180 40 ~ 60
	Tårtbotten 2 175 30 ~ 40
	Frukt kaka 1 175 45 ~ 60 l kakform
	Lätt sockerkaka 1 175 30 ~ 40 l kakform
	Mjuk pepperkaka 1	70	40 ~ 60 l kakform
	Tunga muffins 2 175	25 ~ 35				På bakplåt
	Maränger 2 100 90 ~	120	På bakplåt
	Portionsbröd	2		190	12 ~ 20	På bakplåt
	Lätta muffins 2 200	15 ~ 25		På bakplåt
	Bröd och pizza
1000	Tunga limpor	1		190	40 ~ 60	1-2 st
500	Formbröd	1		190	30 ~ 45	I form
250	Panpizza	1		210	15 ~ 30	I långpanna
	Vetebullar	2		225	9 ~ 15	På bakplåt
	Maträtter
	Potatisgratäng	2		200	45 ~ 60	I ugnsfast form
	Quiches	1		200	35 ~ 45	I ugnsfast form
	Lasagne	2		180	45 ~ 60	I ugnsfast form
	Cannelloni	2		200	40 ~ 55	I ugnsfast form
	Kött
1200	Fläskstek	2		180	100 ~ 130	I form på galler
1000	Kalvstek	2		190	90 ~ 120	I form på galler
1500	Englisk rostbiff
	lätt röd	2		210	50 ~ 60	I form på galler
	rosa	2		210	60 ~ 70	I form på galler
	genomstekt	2		210	70 ~ 80	I form på galler
1200	Lamm	2		190	110 ~ 130	Lår
1000	Kyckling	2		190	60 ~ 80	Hel
4000	Kalkon	2		180	210 ~ 240	Hel
1500	Anka	2		175	120 ~ 150	Hel
3000	Gås	2		175	150 ~ 200	Hel
1500	Hare	2		190	150 ~ 200	I delar
	Köttfärslimpa	2		175	90 ~ 110	I form
	Fisk
1200	Foreller, hel fisk	2		190	30 ~ 40	3-4 fiskar
1500	Fiskfiléer, i skivor	2		190	25 ~ 35	4-6 filéer

OBSERVERA:

De angivna ugnstemperaturerna är endast rekommendationer. Det kan vara nödvändigt att höja eller sänka denna temperatur för att erhålla ett önskvärt resultat.

Grillning

Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter.

TYP AV RÄTT	Mängd	Vikt	Grillning [IMAGE]			Tillagningstid minuter [IMAGE]
			Nivå		temp. °C	Ovansida	Undersida
Entrecôte 4 800 3 max Biffar 4 600 3 max 10~Korv 8—3Fläskkotletter	12~1512 6~8max 12	12~1415 10~12600	3		max	12~16	12~14
Kycklinghalvor	2	1000	3		max	30~35	25~30
Kebab	4	—	3		max	10~15	10~12
Kycklingbröst (filé)	4 40	0 3 max	12~15	12~14
Fisk (filéer)	4	400	3		max	12~14	10~12
Varma mackor	4-6	—	3		max	5~7	—
Rostat bröd	4-6	—	3		max	2~4	2~3

OBSERVERA:

De angivna ugnstemperaturerna är endast rekommendationer. Det kan vara nödvändigt att höja eller sänka denna temperatur för att erhålla ett önskvärt resultat.

Rengöring och underhåll

Allmän rengöring

Före all rengöring ska strömmen kopplas från och ugnen tillåtas svalna.

• Låt alltid ugnen svalna före rengöring.
• Vid rengöring med sprayprodukter, se till att inte spraya på elementen eller på termostatsensorn.
• Använd, under inga omständigheter, stålull eller rengöringsmedel med slipmedel eller blekmedel, då de kan skada emaljen och ugnsluckans glasruta.

Ugnsrummet

Det emaljerade ugnssrummet rengörs bäst medan ugnen fortfarande är varm. Använd en mjuk trasa doppad i varmt vatten med lite diskmedel efter varje användning av ugnen. Emellanåt krävs dock en grundlig rengöring av ugnen med särskilt ugnserngöringsmedel (bäst är ren såpa). Vid förekomst av svåra fläckar, kan rengöringsmedel avsett för ytor av rostfritt stål alternativt varm vinäger med fördel användas.

Vid tillagning av frukt, kan vissa överhettade fruktsyror stänka upp och bränna fast på ugnsemaljen och ge upphov till fläckar som är svåra att ta bort. Fläckarna kan påverka emaljens glans, men har ingen inverkan på ugnens funktioner. För att förhindra uppkomst av denna typ av fläckar genom att de bränner fast under efterföljande användning av ugnen, rengör först ugnssrummet försiktigt från alla spår av fruktillagningen.

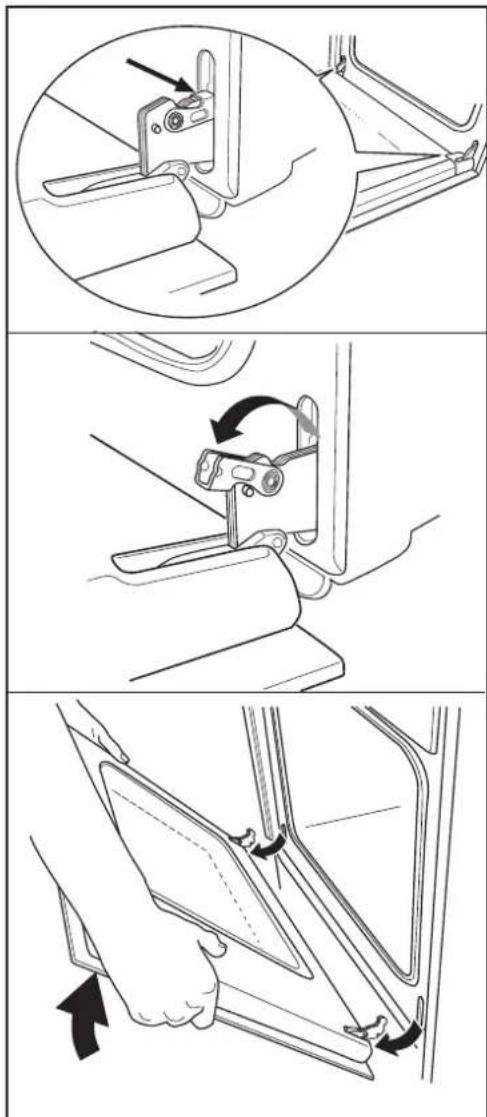

Före rengöring av ugnsluckan, rekommenderar vi att den tas bort från ugnen. Gör så här:

a) Öppna ugnsluckan helt.
b) Se ugnsluckans gångjärn (bild 4).
c) Lås upp och vrid de små spakarna på de två gångjärnen (bild 4).
d) Ta tag i luckans vänstra och högra sida och för den sakta inåt i riktning mot ugnen, tills luckan är halvt stängd.
e) Lyft försiktigt av ugnsluckan från sitt fäste (bild 4).
f) Placera den på ett stabilt underlag.
Ugnsluckans glas får endast rengöras med varmt vatten och en mjuk trasa. Efter rengöring, sätt tillbaka ugnsluckan genom att följa anvisningarna ovan, i omvänd ordningsföljd.

Ugnsmodeller i rostfritt stål eller aluminium:

Vi rekommenderar att endast en våt svamp används för rengöringen av ugnsluckan. Torka sedan ugnsluckan torr med en mjuk trasa.

Använd aldrig stålull, syror eller frätande produkter för rengöringen. De kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Ugnens packning

En packning omger ugnsrummets kant och säkerställer ugnens funktion.

• Kontrollera packningens kondition regelbundet. Rengör den med rengöringsmedel utan slipeffekt vid behov.
• Om tätningen är skadad, kontakta ditt lokala servicecenter. Använd inte ugnen igen förrän den har reparerats.

Byta ugnsbelysningens glödlampa

Se till att strömmen är av innan ugnsbelysningen åtgärdas.

Ugnsbelysningens glödlampa ska uppfylla följande specifikationer: a) Motständ mot temperaturer upp till 300 °C; b) Spänning: 230 V - 50 Hz; c) Effekt: 25 W; d) Typ: E14.

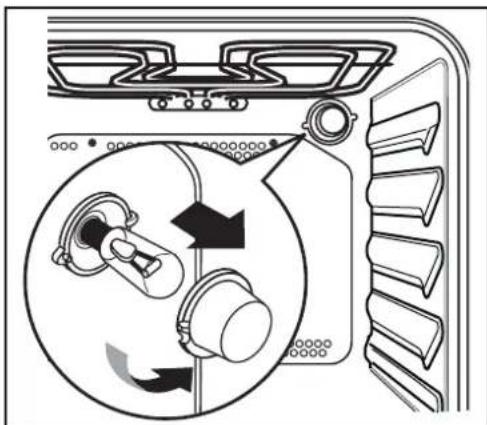

För att byta glödlampa, gör så här (bild 5):

a) Tryck in och vrid glaskåpan moturs.
b) Ta bort glödlampan.
c) Byt den mot en ny glödlampa.
d) Sätt tillbaka glaskåpan.
e) Slå på strömmen.

Bild 4

Om ugnen inte fungerar tillfredsställande, ber vi dig utföra följande felsökning innan du kontaktar ditt lokala servicecenter.

SYMPTOM	ÅTGÄRD
■ Ugnen startar inte.	◆Kontrollera att både ugnsfunktion samt temperatur valts.eller◆Kontrollera att ugnen är korrekt ansluten samt att uttagets strömbrytare eller huvudströmbrytaren är på.
■ Termostatlampan tänds inte.	◆Välj en temperatur med termostatvredet.eller◆Välj en funktion med ugnens funktionsvred.
■ Ugnsbelysningen tänds inte.	◆Välj en ugnsfunktion med ugnens funktionsvred.eller◆Köp en ny glödlampa till ugnsbelysningen hos ditt lokala servicecenter. Byt den genom att följa anvisningarna i denna bruksanvisning.
■ Tillagningen tar avsevärt längre/kortare tid.	◆Läs denna bruksanvisning – specielltavsnittet "Användning av ugnen".
■ Ånga och kondens bildas på maten och på ugnens insidor.	◆Låt inte maten stå på eftervärme i ugnen i längre än 15-20 minuter.

Service

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstifningen. Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. 0771 – 11 44 77 eller via e-mail på vår hemsida www.elektrohelios.se.

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig att kontakta Electrolux service på tel. 0771 – 76 76 76 eller via e-mail på www.elektrohelios.se.

Du kan även söka hjälp via din återfösäljare.

Adressen till din närmaste servicestation finner du via www.elektrohelios.se se eller i telefonkatalogen Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ......

Produktnummer ......

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Service och reservdelar (gäller i Finland)

Alla servicearbeten, reservdelsbeställingar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597 €/min+lna),* eller telefonkatalogens gula sidor "hushållsapparatservice".

För att säkra maskinens klanderfria funktion skall man vid reparationer använda endast originala reservdelar.

När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv upp dem här så har du dem tillhands när du behöver dem.

Mod: Prod. Nr: Ser.

Vid eventuella tekniska problem eller om du har frågor angående maskinens funktion eller användning, ber vi dig ringa vår konsumentrådgivare, tel. [phone] (0,1597 €/min+lna). Konsumentrådgivaren kan också kontaktas via elektronisk post, adress [e-mail].

Garanti i Finland

Produktens garantitid kan definieras separate. Finns det ingen definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branchens allmänna villkor enligt den gällande lagstiftningen. Spara inköpsvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.
• om tillverkarens anvisningarna för installation, användning och skötsel inteföljts.

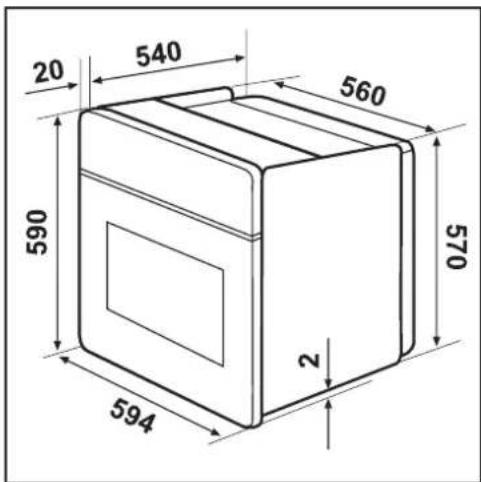

Tekniska data

Inbyggnadsmått

Höjd 580/593 mm

Bredd 560 mm

Djup 550 mm

Ugnsrummets mått

Höjd 335 mm

Bredd 405 mm

Djup 410 mm

Volym 56 I

Elementens effekt

Bottenelement 1000 W

Takelement 800 W

Över-/undervärme 1800 W

Grillelement 1650 W

Ugnslampa 25 W

Spänning, volt (50 Hz) 230 V

Max. nominell spänning (230 V – 50 Hz) 1825 W

Installation

Följande anvisningar vänder sig till kvalificerade tekniker och behandlar installation i enlighet med gällande föreskrifter. Inbyggnad och el-anslutningar måste utföras av en kvalificerad och auktoriserad tekniker.

Inbyggnad

Det är viktigt att ugnen byggs in korrekt enligt angivna mått och material, som klarar förhöjda temperaturer.

En korrekt utförd installation förutsätter att det råder ett för ändamålet tillbörligt skydd mot kontakt med elektriska komponenter eller komponenter som ska vara isolerade.

Samtliga enheter ska monteras så, att de endast kan tas bort med hjälp av verktyg.

Vi avråder från installation av ugnen i närheten av kylskåp eller frys, vars effekt kan påverkas av ugnsvärmen.

Ugnens totala mått: se bild 6.

Mått för inbyggnad i högskåp

Ventilationsöppningen bak kan vara mellan 30 - 50 mm, bild 7.

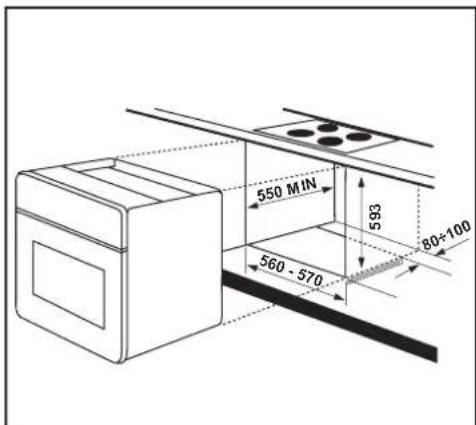

Mått för montering under bänkskiva

Öppningen ska ha de mått som anges i bild 8.

Bild 6

20 540 560 590 570 594 2

Bild 7

50 550 MIN 560÷570 580

Bild 8

550 MIN 593 80÷100 560 - 570

• Sätt in ugnen i skåpsutrymmet (nischen).

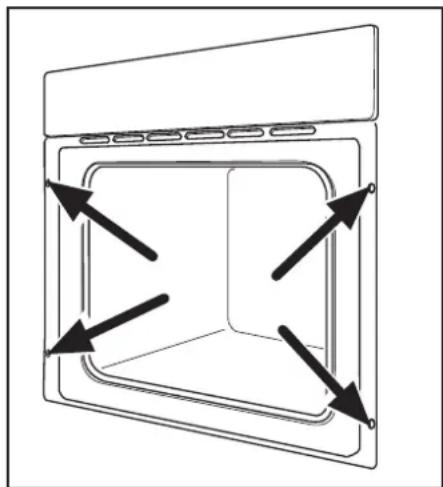

• Öppna ugnsluckan och fäst ugnen i skåpet med de fyra träskruvar (bild 9).

Vid installation av elektrisk håll med kokplattor över ugnen, ska dragningen av hållens respektive ugnens elektriska anslutningar av säkerhetskäl utföras separat. Detta underlättar eventuell senare borttagning av ugnsenheten.

Anslutning till el-nät

Kontrollera följande innan ugnen ansluts:

1) att huvudsäkringen samt el-installationen i hemmet är tillräcklig för belastningen.
2) att strömförsörjningen är ordentligt jordad enligt rådande föreskrifter.
3) att uttaget eller den tvåpoliga brytaren för den elektriska anslutningen är lättåtkomlig för den inbyggda ugnen i enheten.

Denna ugn levereras med sladd och jordad stickkontakt (kabeltyp H05 RR-F, 3x1,5 mm²).

Sätt in stickkontakten i ett passande uttag.

Om ugnen ska anslutas direkt till det elektriska systemet, måste en tvåpolig brytare installeras mellan ugnen och den elektriska strömmen, med ett minsta mellanrum på 3 mm mellan brytarens kontakter och av en typ som lämpar sig för den aktuella belastningen enligt gällande föreskrifter. Jordkabeln får inte avbrytas av den tvåpoliga brytaren. Anslutningskabeln ska dras så, att den inte på något ställe kan uppnå en temperatur som är 50°C över rumstemperaturen. Efter utförd anslutning, kontrollera elementens funktion under ca 3 minuter.

Jordkabeln skall vara 2-3 cm längre än kablarna för fas och Nolla (blå).

Anslutningsplint (bild 10)

Ugnen har en lättåtkomlig anslutningsplint avsedd för en elektrisk enfasspänning på 230 V.

Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.
