BRUKSANVISNING SU6030X ELEKTRO HELIOS

Säkerhetsinformation 2____
Säkerhetsföreskrifter 3 ____
Produktbeskrivning 5 ____
Innan maskinen används första gången 5____
Daglig användning.5 ____
Tillvalsfunktioner.6 ____

Tricks och tips____7
Skötsel och rengöring_13____
Felsökning_15
Installation_15
Energieffektivitet 17____

Med reservation för ändringar.

⚠️ Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
  • Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.

Allmän säkerhet

• Endast en behörig person får installera den här produkten och byta kabel.
• Produkten blir varm inuti när den är igång. Vidrör inte värmeelementen som finns i produkten. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.
• Koppla från strömtillförseln före underhåll.
• Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.

• Använd inte ångrengörare vid rengöring av produkten.

• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.

Säkerhetsföreskrifter

Installation

WARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.

Elektrisk anslutning

WARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.

• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka, speciellt inte när luckan är het.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Användning

WARNING! Risk för skador, brännskador, elstötar eller explosion föreligger.

• Använd uteslutande denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Tyng inte ner luckan när den är öppen.
• Använd inte produkten som arbets- eller avlastningsyta.

• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.

• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

VARNING! Risk för skador på produkten föreligger.

- För att förhindra skada eller missfärgning på emaljen:

– sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
– lägg inte aluminiumfolie direkt på produktens botten.
– ställ inte hett vatten direkt i den heta produkten.
– låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
– var försiktig när du tar bort eller monterar tillbehör.

- Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.

- Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.

- Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

- Ha alltid ugnsluckan stängd under matlagningen.

Skötsel och rengöring

WARNING! Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.

• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.

• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.

• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Kvarblivet fett eller mat i ugnen kan orsaka brand.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

WARNING! Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

Avfallshantering

WARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Allmän översikt

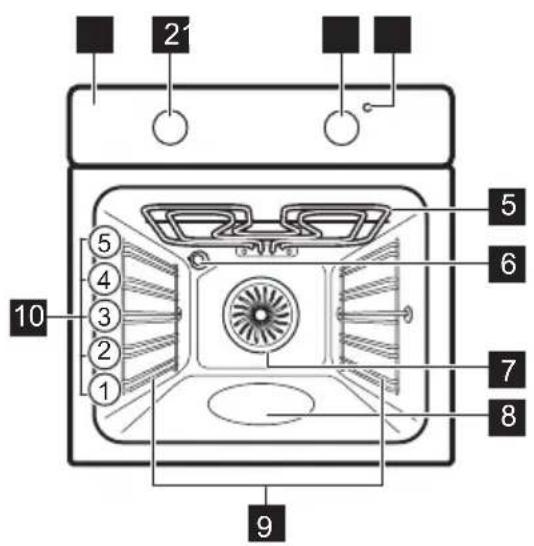

2' 5 6 7 8 9 10 ① ② ③ ④ ⑤ ⑥

Tillbehör

• Galler Till kokkärl, bakformar och stekkärl.
- Bakplåt För kakor och småkakor.

Innan maskinen används första gången

1 Kontrollpanel
2 Vred för ugnsfunktionerna
3 Temperaturvred
4 Kontrollampa/symbol/indikator för temperatur
5 Värmeelement
6 Ugnslampa
7 Fläkt
8 Vattenbehållare för rengöring
9 Ugnsstegar, löstagbara
10 Ugnsnivåer

- Grill- / stekpanna

För bakning och stekning eller som fettuppsamlingsfat.

WARNING! Se säkerhetsavsnitten.

Första rengöring

Ta ut alla tillbehör och flyttbara ugnsstegar ur produkten.

Se avsnittet "Underhåll och rengöring".

Rengör produkten innan du använder den första gången.

Sätt tillbaka tillbehören och de flyttbara ugnstegarna på sin ursprungliga plats.

Daglig användning

WARNING! Se säkerhetsavsnitten.

Förvärmning

Sätt den tomma produkten på förvärmning för att bränna bort fett.

1. Välj funktionen och maximal temperatur.
2. Låt produkten stå på i en timme.
3. Välj funktionen och maximal temperatur.
4. Låt produkten vara igång i 15 minuter.
5. Välj funktionen och maximal temperatur.
6. Låt produkten vara igång i 15 minuter.
   Tillbehören kan bli varmare än normalt. Produkten kan avge lukt och rök. Det är helt normalt. Se till att ventilationen är tillräcklig i rummet.

Aktivera och inaktivera produkten

Det beror på modellen om produkten har vredsymboler, kontrollampor eller lampor:

• Kontrollampan tänds när ugnen värms upp.
• Kontrollampan tänds när produkten är igång.

• Symbolen visar om kontrollvredet styr ugnsfunktionerna eller temperaturen.

• Vrid vredet för ugnsfunktioner för att välja en ugnsfunktion.

• Vrid temperaturvredet för att välja temperatur.
• För att stänga av produkten, vrid vreden för ugnsfunktioner och temperatur till av-läget.

Ugnsfunktioner

Ugnsfunktion Tillämpning
	Avstängt läge Produkten är avstängd.
	Över/Undervärme / Vattenrengöring	Baka och steka mat på en ugnsnivå.Mer information om Vattenrengöring finns i kapitlet "Skötsel och rengöring".
	Undervärme För bakning av kakor med knaprig botten och för att torka mat.
	Varmluft För att baka på upp till tre hyllpositioner samtidigt och för att torka mat.Ställ in temperaturen på 20 - 40 °C lägre än för Över/Undervärme.
	Min grill För att grilla tunna matvaror och rosta bröd.
	Max grill För grillning av tunna livsmedel i stora mängder och för rostning av bröd.
	Tina För att tina frysta livsmedel.

Tillvalsfunktioner

Kylfläkt

När produkten är på, aktiveras fläkten automatiskt för att hålla ugnsytorna svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen har svalnat.

Säkerhetstermostat

Felaktig användning av produkten eller trasiga delar kan orsaka farlig överhettning. För att förhindra detta har ugnen en säkerhetstermostat som avbryter strömtillförseln. Ugnen sätts automatiskt på igen när temperaturen sjunker.

WARNING! Se säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

Allmän information

• Produkten har fem hyllnivåer. Räkna hyllnivåerna nedifrån.
• Produkten har ett specialsystem som gör att luften cirkulerar och återanvänder ångan. Med det här systemet kan man tillaga i ånga, vilket gör att maten saftig inuti och krispig på utsidan. Det gör att tillagningstiden och energiåtgången minskas till ett minimum.
• Fukt kan kondenseras i produkten eller på glasluckorna. Det är helt normalt. Stå alltid en bit ifrån produkten när du öppnar produktens lucka vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

Baka kakor

• Öppna inte ugnsluckan förrän 3/4 av den inställda tillagningstiden har gått.
• Om du använder två bakplåtar samtidigt, se till att det finns en ledig falsnivå mellan dem.

Tillagning av kött och fisk

• Använd en djup form för mat med fett i för att förhindra stänk som inte går att ta bort.
• Låt köttet stå i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.
• För att förhindra att det blir för mycket matos under tillagning kan man hälla lite vatten i den djupa formen. För att förhindra rökkondens, tillsätt lite vatten varje gång det tar slut.

Tillagningstider

Tillagningstiderna varierar beroende på typen av livsmedel, livsmedlets konsistens och volym

I början ska du övervaka hur det utvecklar sig när du lagar mat. Hitta de bästa inställningarna (värmeläge, tillagningstid osv.) för dina kokkärl, recept och mängder när du använder produkten.

Baknings- och grillningstabell

Kakor

Livsmedel Över-undervärme Varmluft Tid (min) Kommentar
	Temperatur(°C)	Falsnivå Temperatur(°C)	Falsnivå
Recept där vispning in-går	170 2 160 3 (2 och 4) 45 - 60 l kakform
Mördeg 170 2	160 3 (2 och 4) 20 - 30 l kakform
Cheese-cake	170 1 165 2 60 - 80 l 26 cm kak-				form
Äppelka-ka1)	170 2 160 2 (vänster +		höger)	80 - 100 l två kakfor-mar (20 cm)på ett galler
Strudel 175 3	150 2 60 - 80 På en bak-				plåt

Livsmedel Över-undervärme Varmluft Tid (min) Kommentar
	Temperatur(°C)	Falsnivå Temperatur(°C)		Falsnivå
Syltpaj 170 2	165 2 (vänster +			höger)	30 - 40 | 26 cm	kak-form
Sockerkaka 1	170 2 160 2 50 - 60 | 26 cm kak-					form
Fruktkaka^1)	160 2 150 2 90 - 120 | 20 cm kak-					form
Russinka-ka ^1)	175 1 160 2 50 - 60 | en bröd-					form
Muffins - en nivå	170 3 140 - 150 3 20 - 30 På en bak-					plåt
Muffins - två nivåer	-- 140 - 150 2 och 4	25 - 35 På en bak-				plåt
Muffins - tre nivåer	-- 140 - 150 1, 3 och 5	30 - 45 På en bak-				plåt
Småkakor / mördegs- remsor - en nivå	140 3 140 - 150 3 30 - 35 På en bak-					plåt
Småkakor / mördegs- remsor - två nivåer	-- 140 - 150 2 och 4	35 - 40 På en bak-				plåt
Småkakor / mördegs- remsor - tre nivåer	-- 140 - 150 1, 3 och 5	35 - 45 På en bak-				plåt
Maränger - en nivå	120 3 120 3 80 - 100 På en bak-					plåt
Maränger - två nivåer ^1)	-- 120 2 och 4	80 - 100 På en bak-				plåt
Bullar^1)	190 3 190 3 12 - 20 På en bak-					plåt
Bakelser - en nivå	190 3 170 3 25 - 35 På en bak-					plåt
Bakelser - två nivåer	-- 170 2 och 4	35 - 45 På en bak-				plåt

Livsmedel Över-undervärme Varmluft Tid (min) Kommentar
	Temperatur(°C)	Falsnivå Temperatur(°C)	Falsnivå
Pajer 180 2 170 2 45 - 70 l 20 cm kak-					form
Fruktkaka 160 1 150 2 110 - 120 l 24 cm kak-					form
Tärtbotten 170 1 160 2 (vänster +			höger)	50 - 60 l 20 cm kak-form

1) Förvärm ugnen i 10 minuter.

Bröd och pizza

Livsmedel Över-undervärme Varmluft Tid (min) Kommentar
	Temperatur(°C)	Falsnivå Temperatur(°C)		Falsnivå
Fransk-bröd1)	190 1	190 1	60 - 70	1 - 2 bröd,		500 g perbröd
Rågbröd	190	1	180	1	30 - 45	I en bröd-form
Småfranska1)	190	2	180	2 (2 och 4)	25 - 40	6 - 8 styck-en på enbakplåt
Pizza1)	230 - 250	1	230 - 250	1	10 - 20	På en bak-plåt eller endjup form
Scones1)	200 3	190 3	10 - 20	På en bak-		plåt

1) Förvärm ugnen i 10 minuter.

Suffléer

Livsmedel Över-undervärme Varmluft Tid (min)			Kommentar
	Temperatur(°C)	Falsnivå	Temperatur(°C)	Falsnivå
Pajdeg 200 2		180 2	40 - 50	I form
Vegetariskpaj	200 2	175 2	45 - 60	I form
Quiches1)	180 1	180 1	50 - 60	I form

Livsmedel Över-undervärme Varmluft Tid (min) Kommentar
	Temperatur(°C)	Falsnivå Temperatur(°C)	Falsnivå
Lasagne1)	180 - 190 2 180 - 190 2 25 - 40 I form
Cannelloni1)	180 - 190 2 180 - 190 2 25 - 40 I form

1) Förvärm ugnen i 10 minuter.

Kött

Livsmedel Över-undervärme Varmluft Tid (min) Kommentar
	Temperatur(°C)	Falsnivå Temperatur(°C)	Falsnivå
Nötkött 200 2	190 2 50 - 70 På galler
Fläsk 180 2	180 2 90 - 120 På galler
Kalv 190 2	175 2 90 - 120 På galler
Rostbiff, röd	210 2 200 2 50 - 60 På galler
Rostbiff, medium	210 2 200 2 60 - 70 På galler
Rostbiff, väl-stekt	210 2 200 2 70 - 75 På galler
Fläskbog 180	2 170 2 120 - 150 Med svål
Fläsklägg 180	2 160 2 100 - 120 2 stycken
Lamm 190 2	175 2 110 - 130 Lägg
Kyckling 220	2 200 2 70 - 85 Hel
Kalkon	180 2 160 2 210 - 240 Hel
Anka	175 2 220 2 120 - 150 Hel
Gås	175 2 160 1 150 - 200 Hel
Kanin	190 2 175 2 60 - 80 Skuren i bi-				tar
Hare	190 2 175 2 150 - 200 Skuren i bi-				tar
Fasan 190 2	175 2 90 - 120 Hel

Fisk

Livsmedel Över-undervärme Varmluft Tid (min) Kommentar
	Temperatur(°C)	Falsnivå Temperatur(°C)	Falsnivå
Laxöring/havsruda	190 2 175 2 40 - 55 3 - 4 fiskar
Tonfisk/lax 190 2 175 2 35 - 60 4 - 6 filéer

Min grill

Förvärm den tomma ugnen i tre minuter före tillagning.

Livsmedel Mångd Temperatur			(°C)	Tid (min) Falsnivå
	Antal (g) 1:a sidan 2:a sidan
Filéer 4 800 max. 12 - 15 12 - 14 4
Biffstek	4 600 max. 10 - 12 6 - 8		4
Korv	8 -	max. 12 - 15 10 - 12 4
Fläskkotletter	4 600 max. 12 - 16 12 - 14 4
Kyckling (delad i 2 delar)	2 1000	max. 30 - 35 25 - 30 4
Kebab	4 -	max.	10 - 15 10 - 12 4
Kyckling-bröst	4 400 max. 12 - 15 12 - 14 4
Hamburgare	6 600 max. 20 - 30 -		4
Fiskfilé	4 400 max. 12 - 14 10 - 12 4
Varma smörgåsar	4 - 6	-	max.	5 - 7	-	4
Rostat bröd	4 - 6	-	max.	2 - 4	2 - 3	4

Tina

Livsmedel Mängd (g) Upptiningstid(min)		Efterupptiningstid(min)	Kommentar
Kyckling 1000 100 - 140 20 - 30 Lägg kycklingen på ett upp- och			nervänt tefat på en stor tallrik.Vänd efter halva tiden.
Kött 1000 100 - 140 20 - 30 Vänd efter halva tiden.
Kött 500 90 - 120 20 - 30 Vänd efter halva tiden.
Forell 150 25 - 35 10 - 15 -
Jordgubbar 300 30 - 40 10 - 20 -
Smör 250 30 - 40 10 - 15 -
Grädde 2 x 200 80 - 100 10 - 15 Det går att vispa grädde även			om delar av den är något fru-sen.
Tårta 1400 60	60	-

Torkning - Varmluft

• Täck smorda plåtar med bakplåtspapper.

- För bättre resultat, stanna ugnen efter halva torktiden, öppna luckan och låt det svalna över natten för att fullfölja torkningen.

Grönsaker

Livsmedel	Temperatur (°C)	Tid (t)	Falsnivå
			1 position	2 positioner
Bönor	60 - 70	6 - 8	3	1 / 4
Pepparfrukter 60 - 70	5 - 6	3	1 / 4
Soppgrönsaker 60 - 70	5 - 6	3	1 / 4
Svamp	50 - 60	6 - 8	3	1 / 4
Örter 40 - 50	2 - 3	3	1 / 4

Frukt

Livsmedel	Temperatur (°C)	Tid (t)	Falsnivå
			1 position	2 positioner
Plommon	60 - 70	8 - 10	3	1 / 4
Aprikoser	60 - 70	8 - 10	3	1 / 4
Äppelskivor 60 - 70	6 - 8	3	1 / 4
Päron	60 - 70	6 - 9	3	1 / 4

WARNING! Se säkerhetsavsnitten.

Anmärkningar om rengöring

• Torka av framsidan med en mjuk trasa och varmt vatten och diskmedel.
• Använd ett rengöringsmedel avsett för rengöring av metallytor.
• Rengör produkten efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.
  • Ta bort envis smuts med speciell ugsrengöring.
• Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk duk med varmt vatten och ett rengöringsmedel.
• Använd inte starka medel, föremål med skarpa kanter eller diskmaskin vid rengöring om du har tillbehör i Super Clean. Det kan skada ytan.

Produkter i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en blöt svamp. Torka med en mjuk trasa. Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

• Kontrollera ugnsluckans packning med jämna mellanrum. Dörrtätningen sitter runt ramen på ugsutrymmet. Använd inte produkten om denna packning är skadad. Kontakta en auktoriserad serviceverkstad.
• Se den allmänna informationen om rengöring för information om rengöring av dörrtätningen.

Avlägsna ugnsstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

1 Dra först ut stegarnas främre del från sidoväggen.

2 1 2

2 Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt i ugnsstegarna i omvänd ordning.

Vattenrengöring

Aqua rengöringsprocedur använder ånga för att ta bort fett och matpartiklar från ugnen.

1. Häll 300 ml vatten i Aqua rengöringsbehållare i ugnens nedre del.
2. Ställ in funktionen .
3. Ställ in temperaturen till 90 °C.
4. Låt produkten vara igång i 30 minuter.
5. Stäng av produkten och låt den svalna.
6. När den har svalnat, rengör insidan med en trasa.

WARNING! Se till att den är kall innan du rör den. Det finns risk för att du bränner dig.

Ugnsluckan har tre glasrutor.Man kan ta loss och rengöra ugnsluckan och de inre glasrutorna.

Ugnsluckan kan plötsligt slå igen om du försöker ta bort glasrutorna innan du tagit bort ugnsluckan.

FÖRSIKTIGHET! Använd inte ugnen utan glasrutorna.

1 Öppna luckan helt och håll i de två gångjärnen.

2 Lyft och vrid handtagen på gångjärnen.

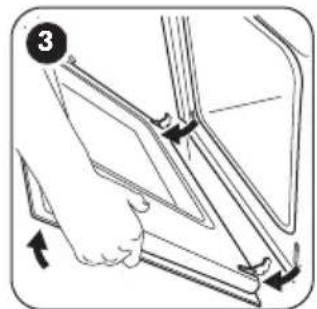

3 Stäng ugnsluckan halvvägs till den första öppna positionen. Dra därefter framåt och ta bort luckan från sin plats.

4 Lägg luckan på en mjuk duk på en stabil yta.

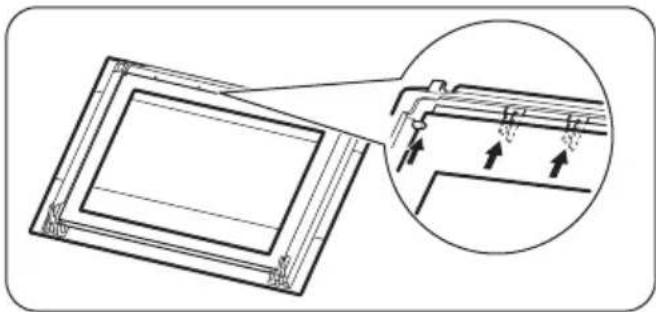

5 Frigör lässystemet och ta loss glasrutorna.

6 90°

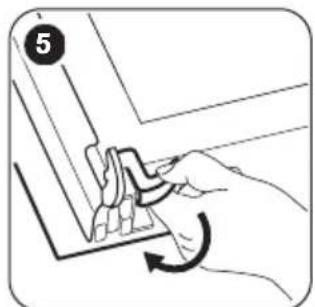

6 Vrid de två fästanordningarna 90° och ta bort dem från sina fästen.

7 1 2

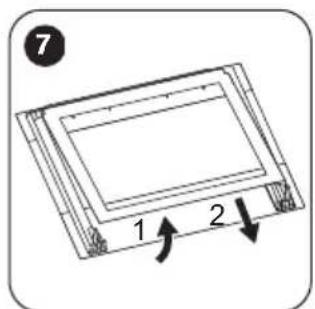

7 Lyft först försiktigt och ta bort glasrutorna en efter en. Börja med den övre rutan.

Rengör glasrutorna med vatten och lite diskmedel. Torka glasrutorna noga.

Sätt tillbaka glasrutorna och ugnsluckan när rengöringen är klar. Utför stegen ovan i omvänd ordning.

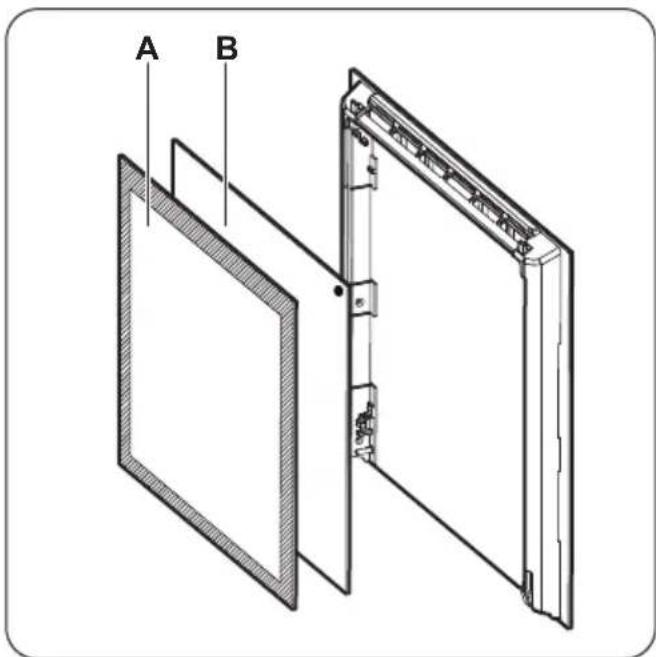

Du måste sätta tillbaka glasrutorna (A och B) i rätt ordning. Den första rutan (A) har en dekorativ ram. Screentrycksdelen ska vara vänd mot luckans insida. Efter installationen måste du se till att ytan på glasrutans ram (A) med zonerna med screenprinting inte är knottrig när du vidrör den.

A B

Kontrollera att du sätter tillbaka mittrutan i sätena på rätt sätt.

Lägg en tygbit på botten av produktens innandöme. Detta förhindrar skador på lampglaset och ugnsutrymmet.

VARNING! Risk för elstötar! Koppla från säkringen innan du byter lampan. Lampan och lampglaset kan vara varma.

FÖRSIKTIGHET! Håll i halogenlampan med en trasa för att förhindra att fett ska komma på lampan.

1. Avaktivera produkten.
2. Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Baklampan

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut lampan mot en passande lampa som tål upp till 300 °C.
4. Sätt tillbaka lampglaset.

WARNING! Se säkerhetsavsnitten.

Om produkten inte fungerar...

Problem Möjlig orsak Lösning
Ugnen värms inte upp. Ugnen är avstängd. Sätt på ugnen.
Ugnen värms inte upp. En säkring har utlösts. Kontrollera om säkringen är orsaken		till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Belysningen fungerar inte. Lampan är trasig. Byt lampa.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ugnen. Låt inte maträtter stå i ugnen längre än 15 - 20 minuter efter att tillagnin-gen är klar.

Tekniska data

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten.

Typskylten sitter på den yttre kanten av produktens

innanmäte. Avlägsna inte märkskylten från produktutrymmet.

Vi rekommenderar att du antecknar den här:

Modell (Mod.) ......
PNC (produktnummer) ......
Serienummer (S.N.) ......

Installation

WARNING! Se säkerhetsavsnitten.

Inbyggd

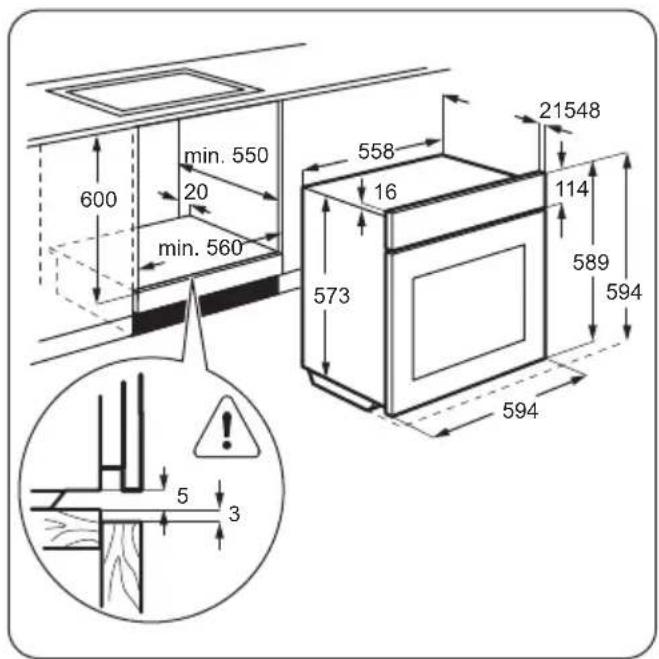

600 min. 550 20 min. 560 558 16 573 21548 114 589 594 594 5 3 5 1

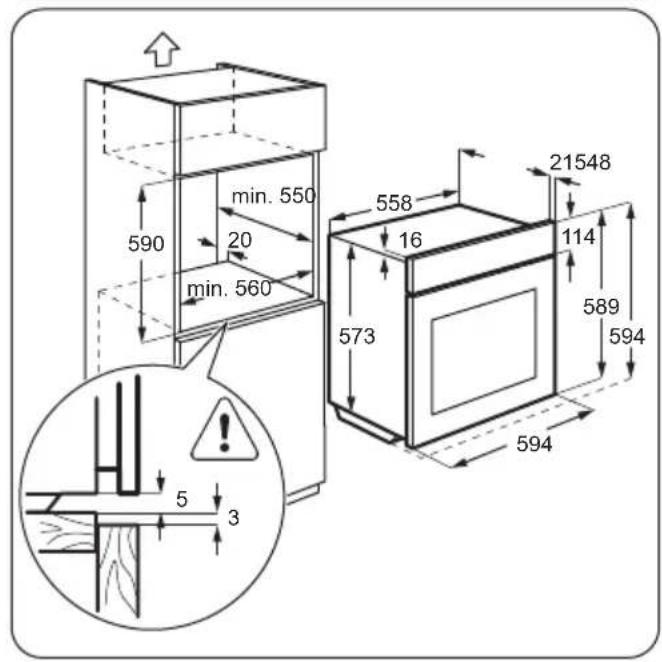

590 min. 550 20 min. 560 573 558 16 21548 114 589 594 594 5 3 5 594

Montering i skåp

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlena "Säkerhet" inte följs.

Denna produkt levereras med en huvudkontakt och en huvudkabel.

Kabel

Kabeltyper för installation eller utbyte:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

För kabeldelen, se den totala effekten (på märkplåten) och tabellen:

Total effekt (W) Kabeldel (mm2)
max. 1380 3 x 0,75
max. 2300 3 x 1
max. 3680 3 x 1,5

Jordkabeln (grön/gul kabel) måste vara 2 cm längre än fas och neutral kabel (blå och brun kabel).

Informationsblad och information enligt EU 65-66/2014

Leverantörens namn Elektro Helios
Modellbeskrivning SU6030	SU6030X
Energiindex 100.0
Energiklass A
Energiförbrukning med en standardrätt, över/undervärme 0.93 kWh/program
Energiförbrukning med en standardrätt, varmluft 0.85 kWh/program
Antal utrymmen 1
Värmekälla Elektricitet
Ljudstyrka 72 l
Typ av ugn Inbyggnadsugn
Massa SU6030	SU6030X	34.2 kg34.5 kg

EN 60350-1 - Elektriska matlagningsapparater - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

Energibesparing

Denna produkt har funktioner som låter dig spara energi under vanlig matlagning.

- Allmänna tips

– Kontrollera att ugnsluckan är ordentligt stängd när produkten är igång och låt den vara stängd så mycket som möjligt under tillagningen.

– Använd metalltallrikar för att öka energisparandet.

MILJÖSKYDD

- När så är möjligt, lägg maten i ugnen utan att värma upp den. - För matlagning som varar längre än 30 minuter ska ugnstemperaturen minskas till lägsta möjliga, 3 - 10 minuter innan matlagningstiden går ut, beroende på längden på matlagningen. Restvärmen i ugnen fortsätter laga maten.

- Använd restvärmen för att värma annan mat.

- Matlagning med fläkt - när så är möjligt, använd matlagningsfunktionerna med fläkt för att spara energi.

- Hålla maten varm - om du vill använda restvärmen för att hålla maten varm väljer du lägsta möjliga temperaturinställning.

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen

med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
