BRUKSANVISNING CM 11 Brilliant Cylinda

Tack för att du valt Cylinda. En svensktillverkad diskmaskin med många finesser som gör den mycket lätt att hantera och som under många år kommer att ge dig skinande ren disk. Den är också så tyst att du knappt märker när den arbetar. För att få största möjliga nytta av din nya diskmaskin rekommenderar vi dig att läsa igenom bruksanvisningen innan du börjar använda den.

SNABBGUIDE

1. Fyll korgarna

Ta bort större matrester och skräp. Du behöver inte skölja tack vare Super Cleaning System™.

2. Dosera diskmedel

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk.

3. Se till att spolarmarna kan rotera fritt

4. Slå på huvudströmbrytaren

5. Stäng luckan

6. Välj program och tryck på start

Miniprogramguide

Program		Testat program
Tryck			[647A]
Program	Grytdisk	Normal-disk	Snabb-disk	Av-spolning
Tillval	--	--	--	--
Så arbetar maskinen
Temperatur Huvuddisk	70°C	55°C	30°C	--
Slutskölj	70°C	60°C	--	--

INNEHÅLL

Sida

Snabbguide 2

Innehåll 3-4

Service & Garanti 5

Innan du diskar första gången 5

Läs igenom bruksanvisningen Var försiktig med vissa material Kontrollera inställning av luckan Kontrollera vattnets härdhetsgrad Maskin med avhärdare

Säkerhet 6

Allmänt Vinterförvaring/Transporter Överfyllnadsskydd Rengöring Förpackningsmaterial Skrotning

Barnsäkerhet 6

Barnsäker disk Akta barnen! Maskindiskmedel är frätande

Diskmaskinens delar 7

Tekniska uppgifter 7

Diskkorgarna 8

Panelen 9

Doseraren 9

Grundkurs 10-11

Fyll korgarna rätt Dosera diskmedel Välj program

Ekodisk 12

Diska bara full maskin Skölj inte innan du diskar Välj miljöanpassat diskmedel

Ömtåligt diskgods 13

Ömtålig dekor Kristall/ glas Silver Bestick med klistrade handtag Trä Aluminium Plast Skydda plastföremål

Standardprogram 14

Rengöring 15-16

Grovsilen Finsilen Avloppspumpen Spolarmarna Luckan

Sköljmedel 17

Fyll på sköljmedel Välj dosering

Salt 18

Fyll på salt

Inställningar 19

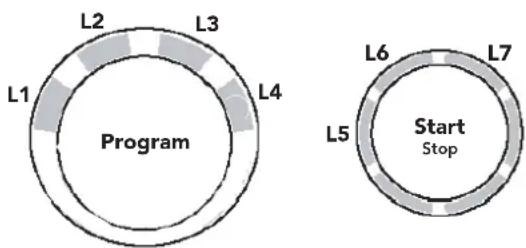

Inställning av vattenhärdhet

Felindikationer 20

För bästa diskresultat 21-22

Disken är inte ren Slöja eller fläckar på det diskade godset Har diskgodset kladdig vit/blå film Fläckar på rostfritt eller silver Fläckar går inte bort Andra funderingar

Om maskinen inte fungerar 23

Maskinen startar inte Det är vatten kvar i maskinen

Prestandainformation 24

Installation 25-29

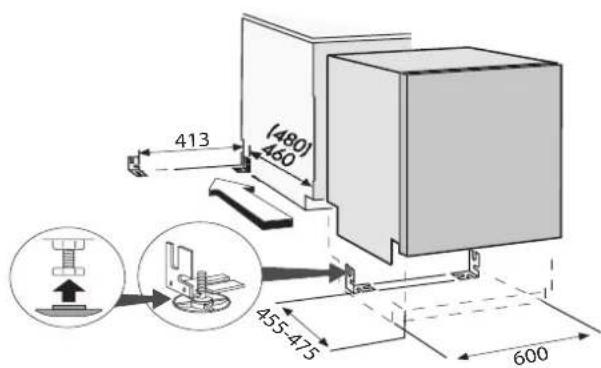

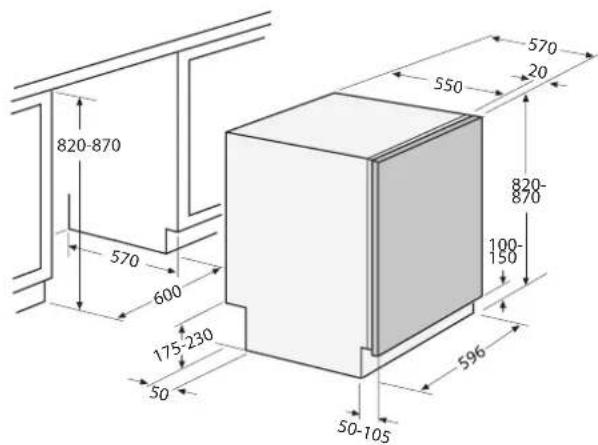

Förslag på hur diskmaskinen kan placeras

A. Inbyggd

B. Fristående

C. Halvt fristående

Anslutning till vatten

Anslutning till el

Anslutning till avlopp

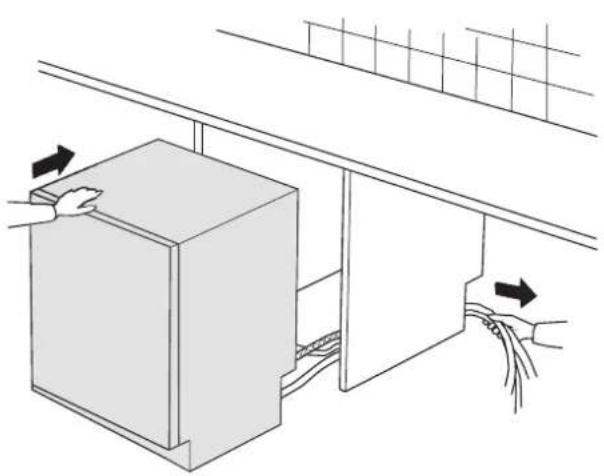

Att skjuta maskinen på plats

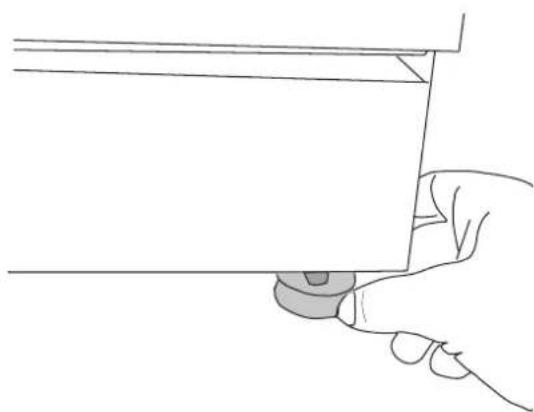

A. Inställning av maskin med sex fötter

(fristående diskmaskin)

B. Inställning av maskin med tre eller fyra fötter

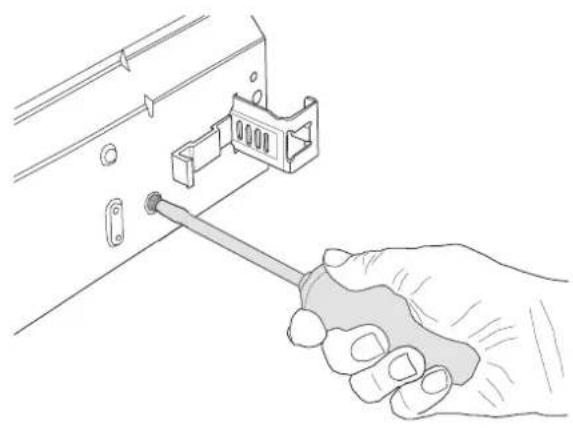

C. Inställning av maskin med justerbar fot

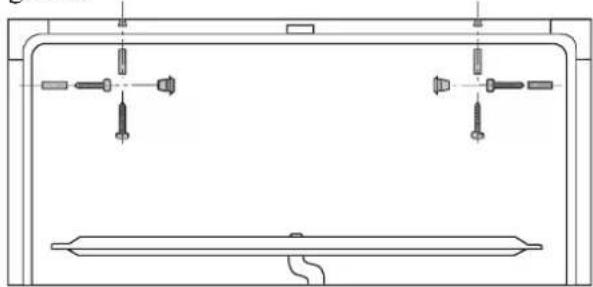

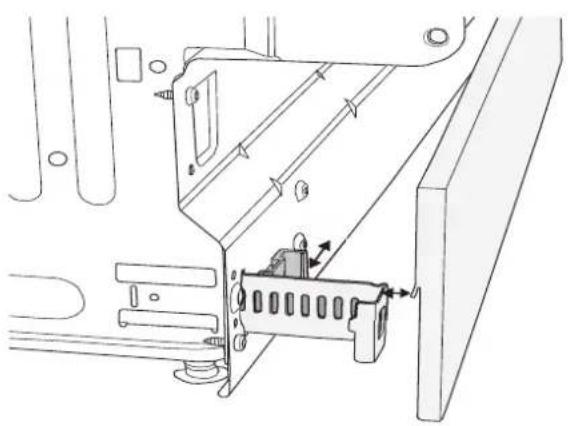

Inställning av sockel

( Endast om man har sparkplåt som tillbehör)

Skruva fast maskinen

Montering av tätningslist (på golvsockelns täckplåt)

Inställning av avhärdare 30

Egna noteringar 31

Sökord 32

SERVICE & GARANTI

I Sverige gäller Konsumentköp EHL 2002.

Innan du beställer service, läs "om felsökning" på sid 21-23.

För service, kontakta Elektroskandia.

Cylinda Service

0771-25 25 00

Du betalar endast lokal telefon- taxa

www.cylinda.se

Telefonnummer se bifogat "Tryggt att veta"

INNAN DU DISKAR FÖRSTA GÅNGEN:

Läs igenom bruksanvisningen

Läs igenom bruksanvisningen innan du börjar använda maskinen, särskilt avsnitten Säkerhet, Barnsäkerhet och Grundkurs.

Var försiktig med vissa material

Läs avsnittet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

Kontrollera inställning av luckan

Kontrollera att diskmaskinens lucka är korrekt inställd: öppna luckan en bit och släpp den.

Stannar den exakt där du släppte den? Om inte, bör du kontrollera installationsanvisningen eller konsultera installatören.

Kontrollera vattnets hårdhetsgrad

Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och sköljmedel.

Om du har maskin med avhärdare

När du vet vattenhärdheten ställer du in avhärdaren, se Avhärdare. Innan du börjar diska måste du också fylla på salt, se Salt

Fyll sköljmedel

Innan du startar diskmaskinen för första gången rekommenderar vi att du fyller på sköljmedel i kombidoseraren, se Sköljmedel.

Se snabbguide på sidan två

BARNSÄKERHET!SÄKERHET

Allmänt:

• Läs och spara bruksanvisningen!
• Installation av vatten, avlopp och el skall göras av behörig fackman.
• Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen.

Placera aldrig diskgods med lösningsmedelsrester i maskinen p g a explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Vinterförvaring/Transporter

Förvara maskinen frostfritt.

Undvik långa transporter vid stark kyla. Transportera maskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om maskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Rengöring

När du gör rent kanten runt luckan skall du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

När maskinen tjänat ut och skall skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.

Ta kontakt med renhållningsverket eller din kommun för information om hur man skrotar maskinen på rätt sätt!

Maskinen är tillverkad och märkt för återvinning.

Barnsäker disk

• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

Akta barnen!

- Maskindiskmedel är frätande!

Förvara disk- och sköljmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läkare! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 min) i rikligt med vatten.

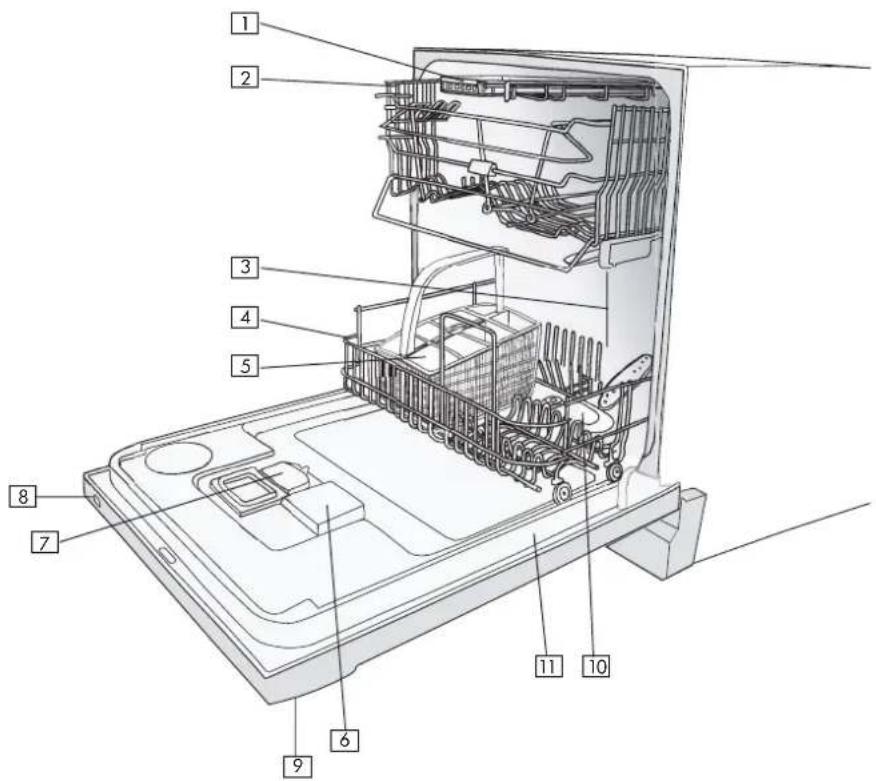

DISKMASKINENS DELAR\*

1. Knivkorg

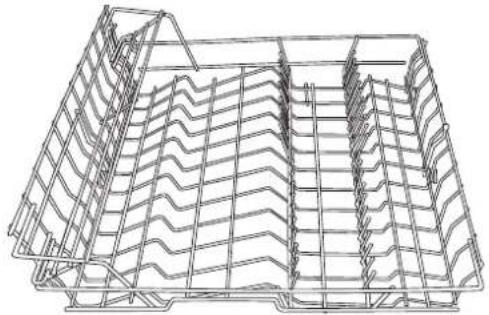

2. Överkorg
3. Spolarmar
4. Underkorg
5. Bestickkorg
6. Sköljmedel Påfyllning
7. Diskmedelsfack
8. Huvudströmbrytare
9. Programpanel
10. Sil
11. Typskylt

*Avvikelser kan förekomma beroende på modell och marknad!

DM 10
Överkorg med kopphylla

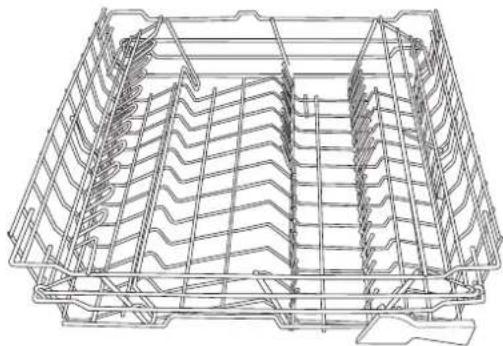

Överkorg med kopphylla, vinglashylla och knivstopp

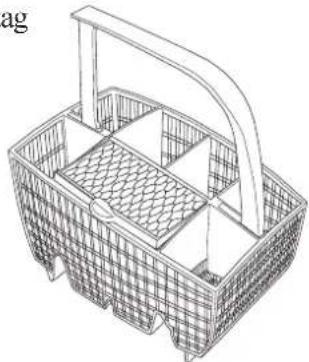

Bestickskorg med lucka och fällbart handtag

*Avvikelser kan förekomma beroende på modell och marknad!

PANELEN


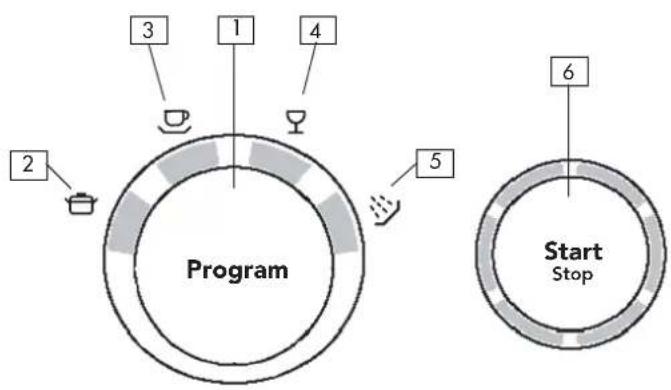

1. Programväljare
2. Grytdisk

3. Normaldisk

4. Snabbdisk

5. Avspolning
6. Start/ stop

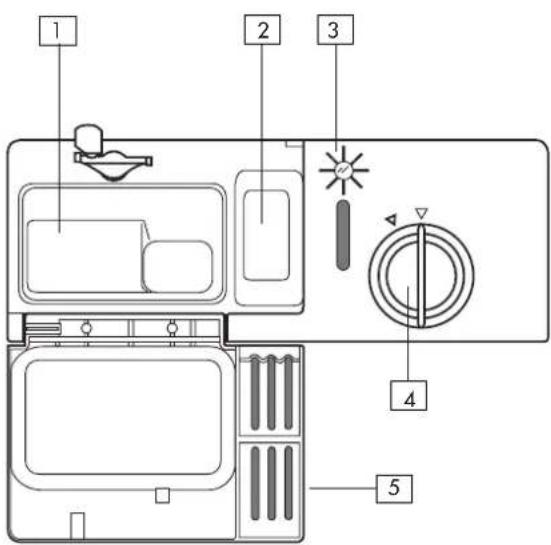

DOSERAREN

1. Fack för huvuddiskmedel
2. Fack för fördiskmedel

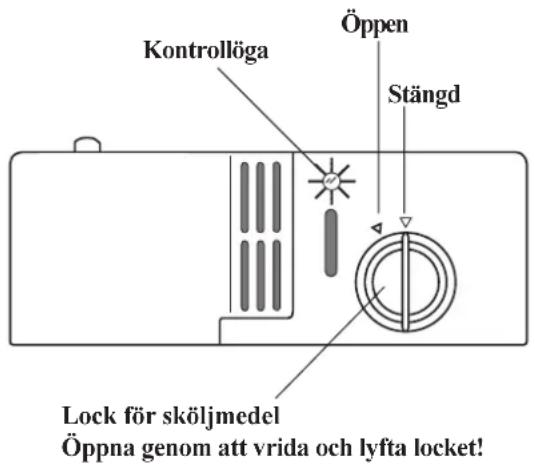

3. Kontrollöga för sköljmedel
4. Lock för sköljmedel
5. Lucka för diskmedelfack

GRUNDKURS

Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat.

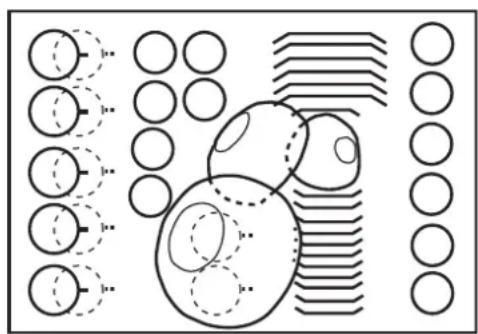

1 Fyll korgarna rätt!

Din diskmaskin har Super Cleaning System™. Du behöver därför inte skölja disken innan du diskar.

Ta bara bort större matrester och skräp. Bekvämt och miljövänligt!

Placera glas, koppar, skålar och assietter och fat i överkorgen.

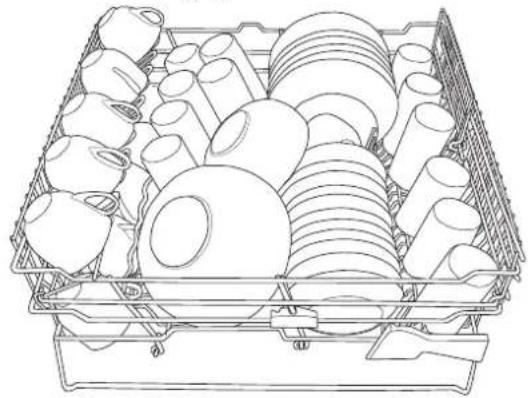

OBS!

Vänd alla smutsiga ytor inåt eller nedåt!

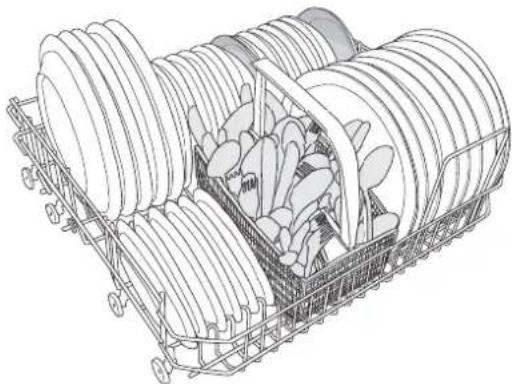

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen) i underkorgen.

Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Placera inte bestick av olika material - t ex silver och rostfritt i samma fack (risk för fläckar).

Kontrollera att spolarmarna kan röra sig fritt.

Se Ömtåligt diskgods, om du vill diska föremål som kan vara ömtåliga.

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Har du maskin med avhärdare dosera som om du har mjukt vatten.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se Doseraren. Ring diskmedelstillverkaren om du har frågor rörande diskmedel.

WARNING!

Akta barnen! - Maskindiskmedel är frätande.

OBS!

Använd endast maskindiskmedel

Handdiskmedel kan inte användas eftersom skumbildningen hindrar maskinens arbete.

3 Tryck på huvudströmbrytaren

och stäng luckan

4 Välj program

Välj ett program genom att trycka en eller flera gånger på programväljaren tills fältet lyser bredvid önskad programsymbol.

Grytdisk 70°C

Grytdiskprogrammet ska användas för att diska hårt smutsad disk som t ex kastruller, grytor och gratängformar. Om maskinen inte fylls av sådan disk, kan du fylla på med tallrikar osv.

Normaldisk 55°C

Används för att diska normalt smutsad disk med tallrikar, uppläggningsfat, koppar och glas mm.

Snabbdisk 30°C

Om disken är mycket lätt smutsad kan man välja Snabbdisk. Programmet används till glas och porslin som är mycket lätt smutsat, exempelvis kaffekoppar.

Avspolning

För att skölja diskgodset, medan du väntar på att maskinen skall bli full.

5 Tryckpåstart

Nu startar maskinen. Den sköter hela diskningen automatiskt. Stäng luckan ordentligt, annars startar inte maskinen. Cirkeln runt Start/ stopknappen lyses upp mer och mer allt eftersom maskinen diskar.

Ångrar du dig?

Om du vill byta program sedan du startat maskinen, tryck på Start/ stop knappen i tre sekunder. Välj sedan ett nytt program och tryck därefter på Start/ stop.

Vill du stoppa i mer disk?

Öppna luckan; maskinen stannar automatiskt, ställ in disken, stäng luckan och maskinen fortsätter där den slutade.

Om maskinen stängs av med huvudströmbrytaren

(eller vid strömavbrott) innan diskprogrammet är avslutat, fortsätter det avbrutna programmet, när maskinen får ström igen.

6 After disken

När maskinen är färdig lyser hela cirkeln runt Start/ stop-knappen. Den drar då endast viloström. Vill man bryta strömmen helt, stänger man av med huvudströmbrytaren. Stäng av vattenkranen om maskinen inte skall användas under en längre tid, t ex under semestern.

Tips!

För snabbare torkning öppna luckan lite på glänt.

EKODISK

Diska bara full maskin

Vänta med diskningen tills maskinen är full, så sparar du energi.

Skölj inte innan du diskar

Tack vare maskinens Super Cleaning System™ behöver du inte skölja disken under rinnande vatten innan du stoppar in den i maskinen.

Välj miljöanpassat diskmedel

Läs miljödeklarationer på förpackningen!

ÖMTÅLIGT DISKGODS

En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/ glas

Placera föremålen så att de inte stöter samman under diskningen. Antika och mycket ömtåliga föremål bör inte diskas i maskin.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plast

Vissa plastsorter tål inte den höga temperaturen vid maskindiskning.

För att skydda plastföremål

Välj något av programmen Normaldisk eller Snabbdisk. Ej Grytdisk.

STANDARDPROGRAM

Program		Testat program
Tryck	[T42C]	[BYCC]	[3523]	[0H03]
Program	Grytdisk	Normaldisk	Snabbdisk	Avspolning
Tillval	--	--	--	--
Så arbetar maskinen
Temperatur	70°C	55°C	30°C	--
Fördisk med SCS* (antal)	2	--	--	--
Huvuddisk (antal)	1	1	1	--
Sköljning (antal)	3	2	2	1
Slutskölj	70°C	60°C	--	--
Fläkt	--	--	--	--
Förbrukningsvärden
1. Disktid (ca min)**	160	--	15	4
1. Energi (ca kWh)	1,0	--	0,02	0,01
2. Disktid (ca min)**	185	140	20	4
2. Energi (ca kWh)	1,8	1,0	0,15	0,01
Vattenförbrukning (liter)	19,5	12	10	3,0

* SCS = Super Cleaning System™.
** Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm.
1. Anslutning till varmvatten ca 60°C.
2. Anslutning till kallvatten ca 15°C.

RENGÖRING

Rengöring

Maskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom den normala användningen. Om du har kalkhaltigt (härt) vatten kan det dock bildas kalkavlagringar i maskinen. Kör i så fall ett normaldiskprogram med två matskedar citronsyra i diskmedelsfacket.

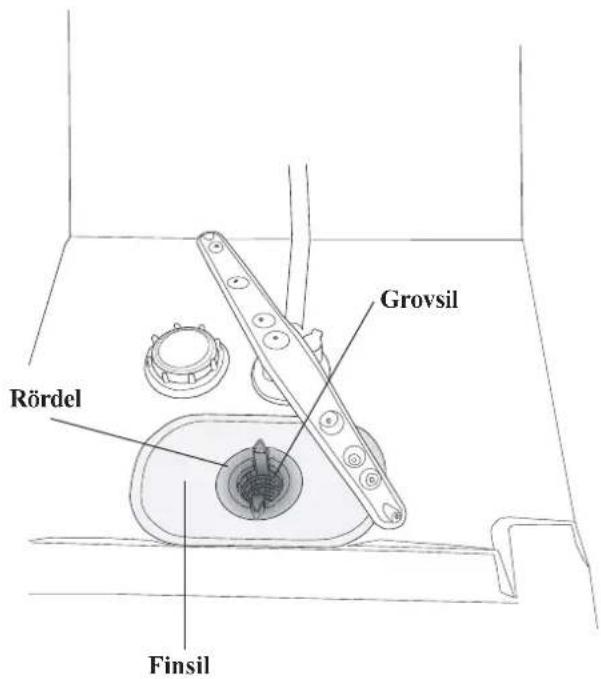

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Lyft ur och töm grovsilen vid behov. Glöm inte att sätta tillbaka den!

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen bör ändå rengöras ett par gånger i månaden (DM 10)/ ett par gånger om året (DM 11).

1. Lossa finsilen genom att först vrida silens rördel moturs, och lyft därefter rördelen och grovsilen rakt upp.
2. Gör rent med en diskborste. Se till att kanterna tätar ordentligt när du sätter tillbaka finsilen.

Avloppspumpen

Pumpen kan nås inifrån maskinen.

1. Först tar man bort grovsilen genom att trycka ihop de två hakarna och dra silen uppåt.
2. Lossa därefter silens rördel genom att vrida den moturs och tag bort finsilen.

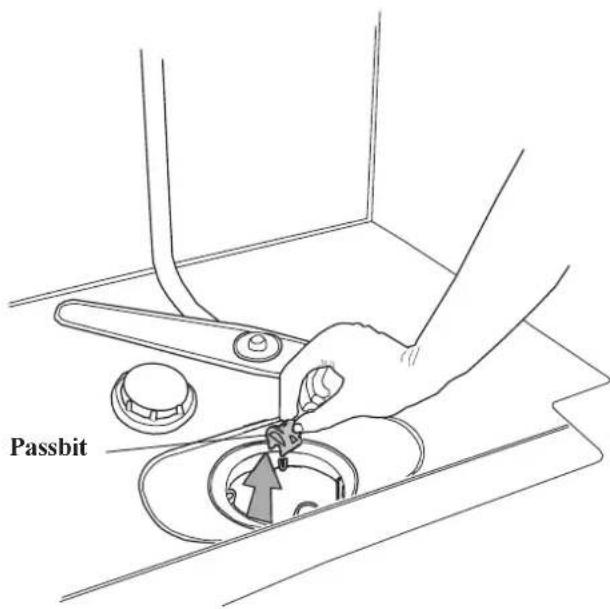

3. Till sist tar man bort den lilla passbiten till vänster i bottenbrunnen.
4. Genom att sticka in fingret i hålet kommer man åt att snurra pumpvingen och ta bort eventuella stopp.
5. Montera tillbaka passbit och silar.

WARNING!

Glöm ej montera tillbaka passbiten.

Hålen och lagringarna kan ibland bli igensatta.

1. Dra den undre spolarmen rakt upp för att lossa den.
2. Peta bort skräpet med en nål e dyl. Spolarmarna har även hål på undersidan.

För att lossa den övre spolarmen måste överkorgen tas bort.

1. Dra ut korgen och vrid korgstoppet utåt på de båda skenorna (se bild). Korgen går nu att ta loss.
2. Tag loss den övre spolarmen på samma sätt som den undre och gör rent den.

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa, ev. med något rengöringsmedel. Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

WARNING!

Spruta ej med duschflaska eller liknande runt lucklåset.

Torkningen går snabbare om man använder sköljmedel. Det finns ett kontrollöga mitt i doseraren (se bilden). Om ögat är helt svart, finns det tillräckligt med sköljmedel. Om ögat däremot ser mer genomskinligt ut, behöver du fylla på sköljmedel.

1. Vrid och lyft upp locket till sköljmedels- behållaren till höger på doseraren. Här fyller du på och ställer in mängden sköljmedel som skall doseras i varje disk.
2. Fyll på tills ögat är helt svart och ändra dosering enligt nedan om så önskas. Glöm inte att stänga locket.

Välj dosering

Doseraren är normalt inställd på 1= mjukt vatten. Men beroende på vattnets hårdhetsgrad kan du behöva ändra doseringen.

Öppna sköljmedelslocket. Där finns doserarens inställningsvred. Ställ in på 1–6: ju hårdare vatten desto högre dosering.

Vid vatten med en hårdhetsgrad över 10-12lH bör du använda sköljmedel med citronsyra (s k surt sköljmedel) om maskinen inte har avhärdningsfilter. Har maskinen avhärdningsfilter, dosera för mjukt vatten.

Alltför riklig dosering av sköljmedel kan ge skumbildning. Om man har mycket mjukt vatten kan man späda sköljmedlet med hälften vatten.

För hög dosering av sköljmedel kan ge ränder på disken, medan för låg kan ge vattenfläckar.

SALT

(gäller maskiner med avhärdare)

Fyll på salt

Innan du använder en maskin med avhärdningsfilter måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

Det är lämpligt att fylla på salt just när man ska diska, eftersom maskinen behöver sköljas ur direkt efter påfyllningen.

Gör så här första gången:

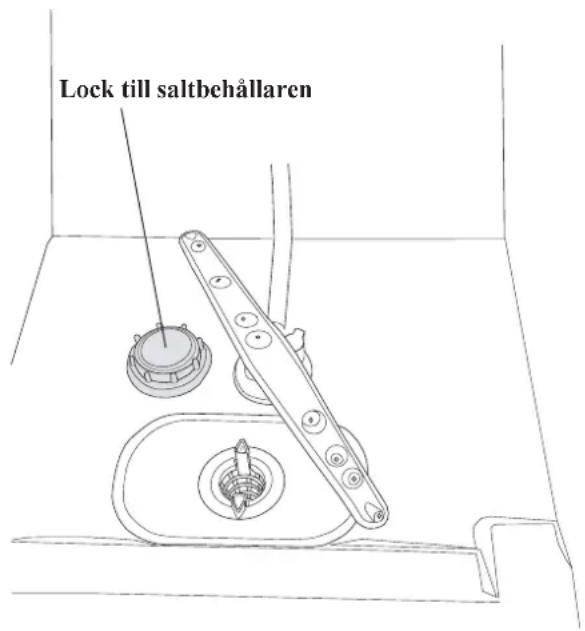

1. Skruva först bort locket enligt bilden.
2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 liter vatten.
3. Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full.
4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.
5. Kör ett Normaldiskprogram så att ev. salt i maskinen sköljs bort.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången!

Torka rent och skruva åt. Kör ett Normaldiskprogram så att ev salt sköljs bort.

Kontrollera då och då om salt behöver fyllas på. En grön indikering syns då i locket till salt-behållaren.

WARNING!

Häll aldrig maskindiskmedel i saltbehållaren.

Avhärdaren förstörs!

INSTÄLLNINGAR

Inställning av vattenhårdhet

Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnethar. Maskinen är inställd för låg vattenhärdhet vid leverans.

1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck på huvudströmbrytaren samtidigt som du håller inne Start/ stop-knappen.
3. Släppbåda knapparna och L7 lampan blinkar.
4. Välj önskad inställning (se tabell nedan) genom att trycka ett antal gånger på Program-knappen.

Inställning°	dH °fH
Alla släckta	0-5* 0-9*
L1 tänd	6-8 9-14
L1, L2 tända	9-14 15-25
L1, L2, L3 tända	15-19 26-34
L1, L2, L3, L4 tända	20-29 35-52
L1, L2, L3, L4, L5 tända	30-44 53-79
L1, L2, L3, L4, L5, L6 tända	45 och uppåt	80 och uppåt

1. Bekräfta valet genom att trycka på Start/ stop-knappen. Du lämnar nu automatiskt inställningsmenyn och vald inställning ligger kvar tills du önskar göra en ändring.

FELINDIKATIONER

Indikation Typ av fel Åtgärd

L1-L6 blinkar

För mycket vatten i maskinen

Ring service

FÖR BÄSTA DISKRESULTAT

Disken är inte ren

Tänkbara orsaker

• Spolarmarna hindras i sin rörelse av nedstickande föremål. Kontrollera också att inte hålen i spolarmarna är igensatta.
• Spolarmarna bromsas av t ex sandkorn på lagringarna. Snurra på spolarmen. Om den löper trägt, lyft av den och torka rent runt fästet.
• Gammalt diskmedel. Använd inte gammalt eller stelnat diskmedel. Förvara diskmedlet torrt och kallt och i sluten förpackning. Obs! Diskmedel är en färskvara! Undvik storförpackningar.
• Dåligt diskmedel, prova ett annat.
• Felaktig dosering av diskmedel. Kontrollera att du doserar efter vattnets hårdhetsgrad.
• Finsilen sitter inte fast ordentligt, om den är smutsig rengör den.
• För svagt diskprogram. Byt till ett kraftigare program med högre temperatur.
• Felaktigt lastat gods. Se till att smutsiga ytor är vända inåt och nedåt.

Slöja eller fläckar på det diskade godset

Tänkbara orsaker

För att få reda på orsaken till slöjan kan du testa, först med destillerat vatten: droppa på, gnugga och torka. Rent? I så fall kan slöjan bero på något av följande:

• glas och koppar har vält under diskningen
• avhärdaren läcker salt – kontrollera att locket är ordentligt tillskruvat, annars begär service
• felaktigt inställd sköljmedelsdoserare - justera, se Sköljmedel

Blev det inte rent med destillerat vatten? Testa då med citronsyra: lös 1 tsk citronsyra i 1 dl kokande vatten. Droppa på, gnugga och torka av.

Blev det rent med citronsyra? I så fall kan orsaken vara något av följande:

- felaktig eller felinställd avhärdare, justera se Inställningar

- fel typ av salt, byt salt

- saltbehållaren är tom, påfyllning se Salt

- mycket hårt vatten, kompensera med surt sköljmedel

- fosfatfritt diskmedel i kombination med hårt vatten

Inte rent i citronsyratestet heller?

- Då är orsaken troligen för hög temperatur och/eller för mycket diskmedel. En sådan slöja, så kallad etsning, kan tyvärr inte åtgärdas – bara förebyggas! Diska glasen i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstillverkaren.

Har diskgodset en kladdig vit/blå film

Tänkbara orsaker

För hög sköljmedelskoncentration. Ändra doseringen, se Sköljmedel. Har du mycket mjukt vatten behöver du eventuellt späda sköljmedlet med hälften vatten, se Sköljmedel.

Fläckar på rostfritt eller silver

Tänkbara orsaker

Vissa matrester såsom senap, majonäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt om de lämnas kvar en längre tid. Skölj bort den här sortens matrester om du inte skall köra maskinen genast. Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen.

Aluminium kan ge märken på annat gods om de kommer i kontakt under diskningen.

Fläckar går inte bort

Tänkbara orsaker

Diskmedel utan klor (som rekommederas av miljöskäl) kan misslyckas med att bleka svåra fläckar som t ex te och läppstift.

Andrafunderingar

• Slagljud vid diskning – spolarm tar i diskgodset.
• Slamrande ljud vid diskning – disken är inte rätt placerad.

OM MASKINEN INTE FUNGERAR

Om maskinen inte fungerar bör du först kontrollera om det kan bero på något enkelt fel, som du själv kan rätta till. Sök felet med hjälp av beskrivningen nedan.

Maskinen startar inte

Tänkbara orsaker

• Du har glömt att slå på huvudströmbrytaren
• Luckan är inte ordentligt stängd.
• En "propp" (säkring) har gått.
• Stickproppen sitter inte i vägguttaget.
  • Vattenkranen är inte öppnad.

Det är vatten kvar i maskinen

Om maskinen tar in för mycket vatten, startar avloppspumpen automatiskt. Om vattnet trots detta inte pumpas ut, kan felet ha någon av dessa orsaker:

Tänkbara orsaker

• Stopp i avloppsslangen. Kontrollera att ingenting fastnat där avloppsslangen är ansluten till diskbänkens vattenlås. Det kan fastna skräp mot anslutningsrörets mynning. Kontrollera dessutom att det konformade anslutningsröret är kapat så att den invändiga diametern blir så stor som möjligt, dock minst 16 mm.
• Veck på avloppsslangen. Kontrollera att slangen inte har några veck eller hårdå böjar.
• Silarna igensatta. Rensa grovsil, finsil och filter.
• Avloppspumpen igensatt. Rensa pumpen.
• Kontrollera att passbiten sitter rätt till vänster i bottenbrunnen vid avloppspumpen.

PRESTANDAINFORMATION

Dosering vid test

Grytdisk/Normaldisk

Huvuddisk 20 gram Standard diskmedel.

Sköljmedelsdosering 3.

Energimärkning

Europa: EN 50242

Diskprogram:

Normaldisk 55°C kort tork.

Programtid: 140 minuter.

Anslutning: Kallvatten

Testmetod ljudmätning: IEC-704-1

Exempel på lastning av diskmaskinen

45 kg med avhärdare*

0,3–10 kp/cm² (Bar)

3-100 N/cm²

Anslutning: Se typskylt

Anslutningseffekt:

*Vikten kan variera p g a olika specifikationer.

Se typskylt

INSTALLATION

Förslag hur diskmaskinen kan placeras

Diskmaskinen kan placeras som inbyggd, helt fristående eller halvt fristående.

WARNING!

Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.

A. Inbyggd

Diskmaskinen kan byggas in under en bänkskiva med arbetshöjden 820 - 890 mm. Breddmättet måste vara minst 600 mm. För mer mått se bild.

B. Fristående

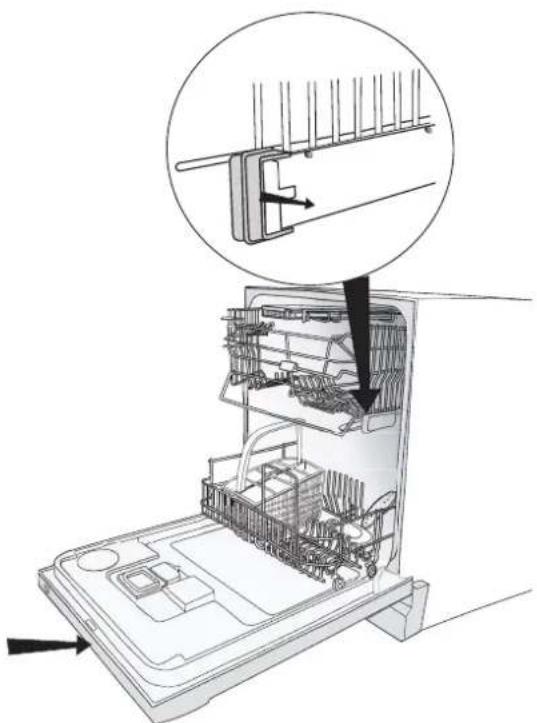

En fristående maskin måste förses med tippskydd. Det består av två fästjärn, som skruvas fast enligt bilden.

Därefter skjuter man in maskinen så att fästjärnen griper om de bakre fötterna. Maskinen kan nu inte tippa, om den öppna luckan belastas. Om maskinen placeras helt fristående, bör både sidoplåtar och bänkskiva monteras. Tillbehören kan köpas där du köpt diskmaskinen.

C. Halvt fristående

Om man placerar maskinen så att någondera sidan blir synlig, kan man montera en sidoplåt. Tillbehör kan köpas där du köpt diskmaskinen.

Inbyggd installation

Fristående installation

WARNING!

En helt fristående maskin måste förses med tippskydd.

Anslutning till vatten

På tilloppsledningen ska finnas en avstängningskran. Kranen ska vara placerad ovanpå diskbänken eller i framkanten av diskbänksskåpet.

Inloppsröret har en koppling med 1/2" eller 3/4" invändig gånga beroende på land.

När installationen är klar, ska man öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslutning till el

Maskin utrustad med sladd och stickkontakt skall anslutas till jordat uttag.

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

Tekniska data

Se typskylten på luckans högra sida.

WARNING!

Sladden måste vara urdragen eller eluttaget spänningslöst under arbetet!

Anslutning till avlopp

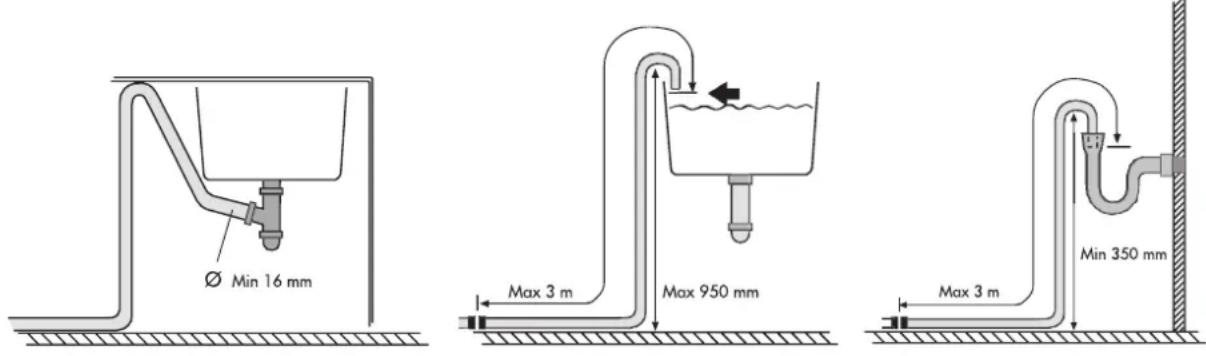

Avloppsslangen leds till en anslutningsnippel vid diskbänkens vattenlås, se bilder ovan. Observera att slangen måste fästas i höjd med diskbänkens undersida - annars kan diskvatten från diskhon rinna ner i diskmaskinen, se bild.

Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 16 mm.

Avloppsslangen får förlängas med högst 3 m. Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 16 mm.

Ingen del av avloppsslangen får ligga högre än 950 mm över golvet.

Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer maskinen.

Slangen måste alltid mynna ut minst 350 mm över golvet.

Anslutning till avlopp

OBS!

Slangen måste fästas i höjd med diskbänkens undersida

Avvikelser kan förekomma beroende på modell och marknad.

Att skjuta maskinen på plats

A. Inställning av maskin med 6 fötter (fristående diskmaskin)

1. Justera maskinens höjd med de fyra stålföttterna.
2. Lås fötterna med muttrarna. OBS! Maskinen får inte luta mer 5mm.

1. Efter att stålfötterna är justerade, skruva ner de två gummifötterna tätt mot golvet. Gummifötterna fungerar nu som tippskydd.

B. Inställning av maskin med tre eller fyra fötter

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.
2. Montera glidfötterna på maskinen.

1. Mät höjden från golvet till maskinens överkant.
2. Justera samtliga fötter genom att skruva dem medurs för att höja eller moturs för att sänka.
3. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida. Dra åt låsmuttrarna (läsmuttern) på de bakre fötterna.
4. Skjut maskinen på plats.
5. Finjustera de främre fötterna (maskinen får luta högst 5 mm) och dra åt låsmuttrarna.

C. Inställning av maskin med justerbar fot

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.
2. Montera glidfötterna på maskinen.

1. Mät höjden från golvet till maskinens överkant.
2. Luta maskinen en aning framåt och grovjustera den bakre foten genom att skruva ställskruven på framsidan medurs för att höja eller moturs för att sänka (Se bild nedan). Använd en bred skruvmejsel alternativt en mejsel med sexkantsgrepp.
3. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka.
4. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida.

1. Skjut maskinen på plats.

2. Finjustera fötterna (maskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna.

För att förhindra att veck uppstår, drag i avloppslang och anslutningsrör.

Inställning av sockeln (Endast om man har sparkplåt som tillbehör)

Maskinen har två sparkplåtar (vissa modeller).

Den högre skall du använda om maskinen skall vara 850 - 870 mm hög och sockeldjupet går att variera mellan 45 - 105 mm. Den lägre används om maskinen skall vara 820 - 845 mm och ett sockeldjup mellan 50 - 105 mm.

Fäst bifogad isoleringsmatta på sparkplåten (vissa modeller).

Ställ in rätt sockeldjup så här

1. För de grå hakarna mot varandra och dra ut hållarna så långt som önskas. Tryck in hakarna så att de låser fast hållarna.
2. Häng sparkplåten på hållarna genom att föra in den i skårorna.

Om maskinen skruvas i sidorna, täcker man skruvhålen med de bifogade plastpluggarna. Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet.

Inställning av vattenhårdhet

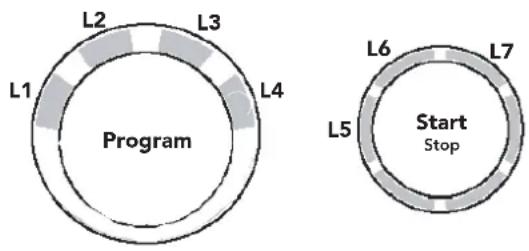

Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Maskinen är inställd för låg vattenhärdhet vid leverans.

1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck på huvudströmbrytaren samtidigt som du håller inne Start/ stop-knappen.
3. Släppbåda knapparna och L7 lampan blinkar.
4. Välj önskad inställning (se tabell nedan) genom att trycka ett antal gånger på Program-knappen.

Inställning °	dH °fH
Alla släckta	0-5* 0-9*
L1 tänd	6-8 9-14
L1, L2 tända	9-14 15-25
L1, L2, L3 tända	15-19 26-34
L1, L2, L3, L4 tända	20-29 35-52
L1, L2, L3, L4, L5 tända	30-44 53-79
L1, L2, L3, L4, L5, L6 tända	45 och uppåt	80 och uppåt

1. Bekräfta valet genom att trycka på Start/ stop-knappen. Du lämnar nu automatiskt inställningsmenyn och vald inställning ligger kvar tills du önskar göra en ändring.

EGNA NOTERINGAR

SÖKORD

A

Huvudströmbrytare 11

Inställningar 19, 21, 30

K

Kalk 15

Knivkorg 7

Kristall 5, 13

L

Lucka 5, 6

M

Maskindiskmedel 6, 10, 18

Miljö 10, 12, 22, 32

N

Normaldisk 9, 11, 14

P

Panel 7,9

Plast 5, 13

R

Rengöring 6, 15

S

Salt 5, 18, 19, 21
