BRUKSANVISNING DM 228 Cylinda

Tack för att du valt Cylinda. En svensktillverkad diskmaskin med många finesser som gör den mycket lätt att hantera och som under många år kommer att ge dig skinande ren disk. Den är också så tyst att du knappt märker när den arbetar. För att få största möjliga nytta av din nya diskmaskin rekommenderar vi dig att läsa igenom bruksanvisningen innan du börjar använda den.

SNABBGUIDE

1. Fyll korgarna

Ta bort större matrester och skräp. Du behöver inte skölja tack vare Super Cleaning System ^™ .

2. Dosera diskmedel

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk.

3. Se till att spolarmarna kan rotera fritt

4. Slå på huvudströmbrytaren

5. Stäng luckan

6. Välj program och tryck på start

För normalt smutsad disk använd Normaldiskprogrammet med Normal temperatur och Normal torkning. För att spara mer vatten och energi använd Ekonomi temperatur och Ekonomi torkning.

Miniprogramguide

Program
Tryck
Program	Grytdisk	Normal	Snabb	Avspolning
Tillval				--
Så arbetar maskinen
Temperatur Huvuddisk	70°C	65°C	50/30°C	--
Slutskölj	70°C	70°C	--	--

INNEHÅLL

Sida	Program 13
Snabbguide 2	Grytdisk
	Normaldisk
Innehåll 3-4	Snabbdisk
	Avspulning
Service & Garanti 4
	Tillval 14
Innan du diskar första gången 5	Temperaturval
Läs igenom bruksanvisningen	Torkval
Var försiktig med vissa material
Kontrollera inställning av luckan	Ekodisk 15
Kontrollera vattnets hårdhetsgrad
Maskin med avhärdare	Ömtåligt diskgods	15
Säkerhet 6	Standardprogram	16
Allmänt
Vinterförvaring/Transporter	Rengöring	18
Överfyllnadsskydd	Grovsilen
Rengöring	Finsilen
Förpackningsmaterial	Avloppspumpen
Skrotning	Spolarmarna
	Luckan
Barnsäkerhet 7
Barnsäker disk	Sköljmedel	20
Akta barnen! Maskindiskmedel
är frätande	Salt	21
Diskmaskinens delar 8	Felindikationer	22
Tekniska uppgifter 8	Felsökning	23
	Disken är inte ren
Diskkorgarna 9	Fläckar eller slöja på porslinet
	Porslinet har en vit/blå kladdig film
Panelen 10	Fläckar på rostfritt eller silver
	Fläckar som är kvar efter diskningen
Doseraren 10	Slamrande ljud vid diskning
	Maskinen startar inte
Grundkurs 11	Vatten kvar i maskinen
Fyll korgarna rätt	Dålig lukt i maskinen
Dosera diskmedel	diskgodset blir inte tillräckligt torrt
Tryck på huvudströmbrytaren och stäng luck-
an	Prestandainformation	26
Välj program
Välj tillval
Tryck på start/stop
Efter disken

Installation 27

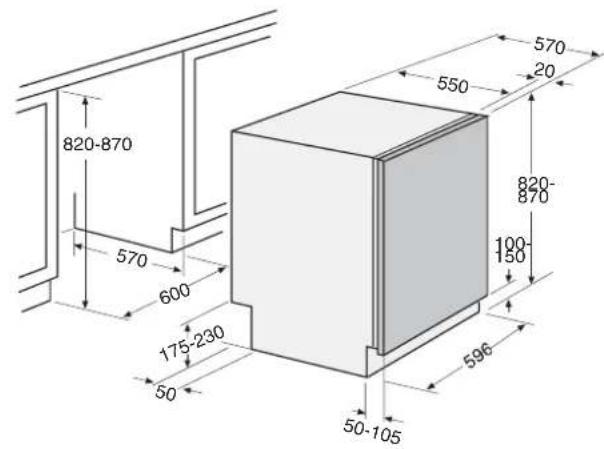

Förslag på hur diskmaskinen kan placeras

A. Inbyggd
B. Fristående
C. Halvt fristående
D: Maskiner med trälucka
Anslutning till vatten
Anslutning till el
Anslutning till avlopp

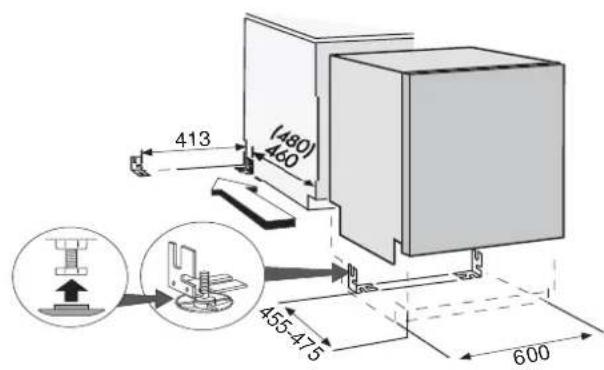

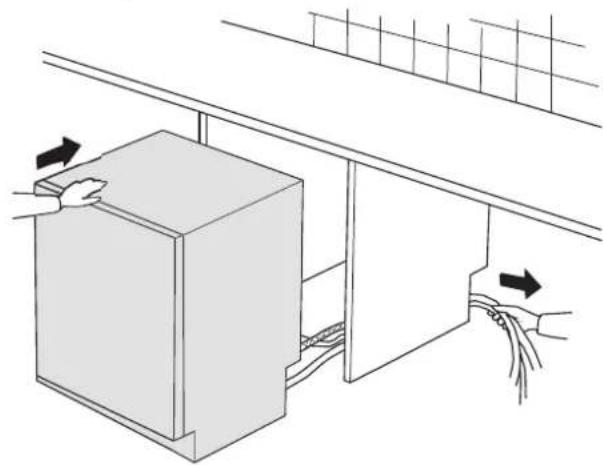

Att skjuta maskinen på plats

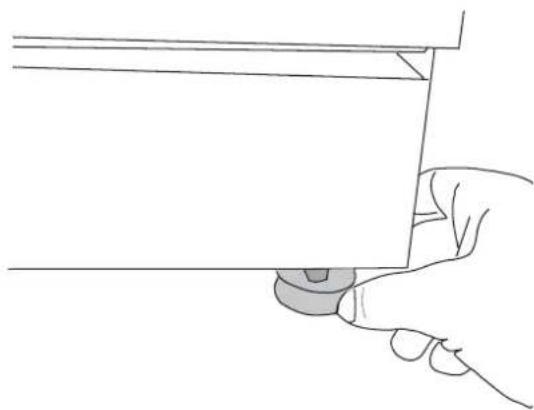

A. Inställning av fristående diskmaskin
B. Inställning av maskin med tre eller fyra fötter
C. Inställning av maskin med justerbar fot

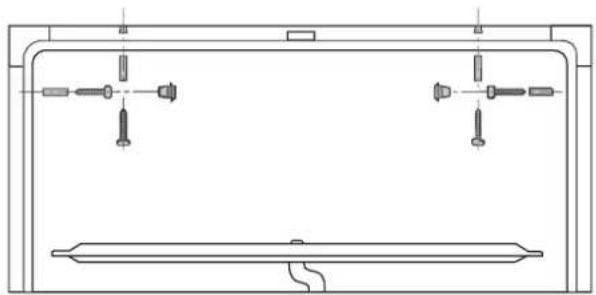

Inställning av sockeln

( Endast om man har sparkplåt som tillbehör)

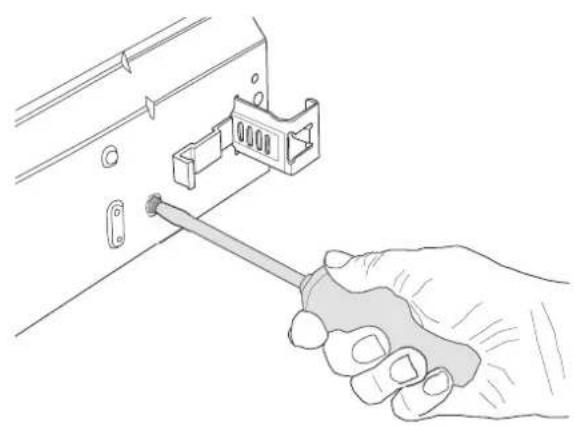

Skruva fast maskinen

Inställning av avhärdare 31

Egna noteringar 32

SERVICE & GARANTI

I Sverige gäller Konsumentköp EHL 2002.

Innan du beställer service, läs "om felsökning" på sid 23-25.

För service, kontakta Elektroskandia.

Cylinda Service

0771-25 25 00

Du betalar endast lokal telefon-

taxa

www.cylinda.se

Telefonnummer se bifogat "Tryggt att veta"

INNAN DU DISKAR FÖRSTA GÅNGEN:

Läs igenom bruksanvisningen

Läsigenom bruksanvisningen innan du börjar använda maskinen, särskilt avsnitten Säkerhet, Barnsäkerhet och Grundkurs.

Var försiktig med vissa material

Läs avsnittet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

Kontrollera inställning av luckan

Kontrollera att diskmaskinens lucka är korrekt inställd: öppna luckan en bit och släpp den. Stannar den exakt där du släppte den? Om inte, bör du kontrollera installationsanvisningen eller konsultera installatören.

Kontrollera vattnets hårdhetsgrad

Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och sköljmedel.

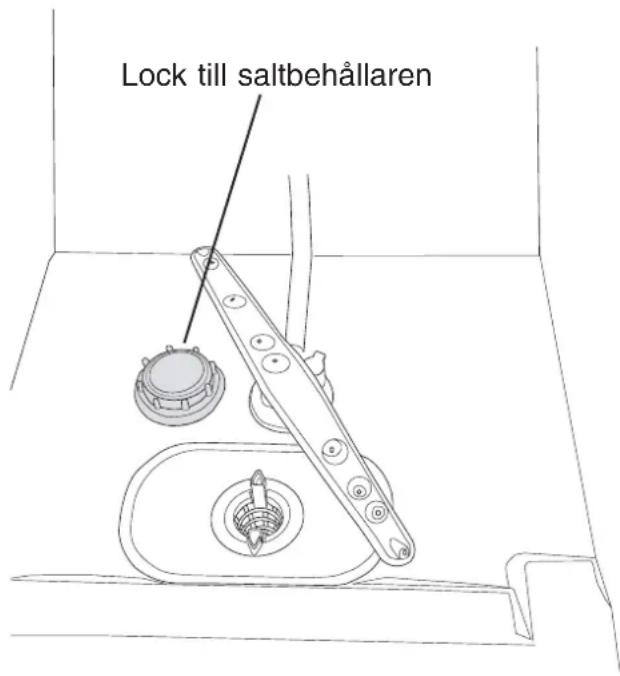

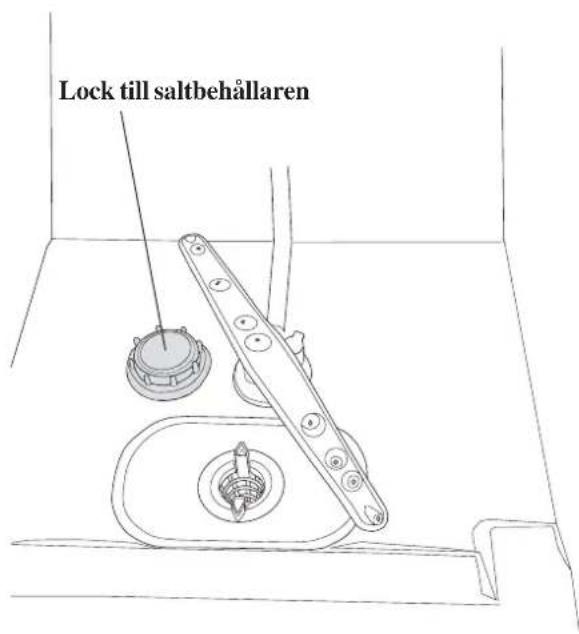

Om du har maskin med avhärdare:

Är du osäker på om du har en maskin med avhärdare se illustrationen? Om det finns ett lock i botten på maskinen har du avhärdare i maskinen och behöver fylla på salt. Se kapitlet om Salt.

\*OBS!

Efter påfyllningen kan det dröja en tid innan signallampan slocknar.

WARNING!

Häll aldrig maskindiskmedel i saltbehållaren. Avhärdaren förstörs!

Se snabbguide på sidan två

SÄKERHET

Allmänt:

• Läs och spara bruksanvisningen!
• Installation av vatten, avlopp och el skall göras av behörig fackman.
• Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen.

Placera aldrig diskgods med lösningsmedelsrester i maskinen p g a explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Vinterförvaring/Transporter

Förvara maskinen frostfritt.

Undvik långa transporter vid stark kyla. Transportera maskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om maskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Rengöring

När du gör rent kanten runt luckan skall du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsorteraenligtdinkommunsrekommendationer.

Skrotning

När maskinen tjänat ut och skall skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.

Ta kontakt med renhållningsverket eller din kommun för information om hur man skrotar maskinen på rätt sätt!

Maskinen är tillverkad och märkt för återvinning.

BARNSÄKERHET!

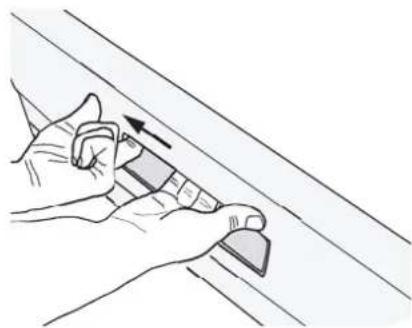

Maskinen har barnsäkerhetslås

För att barn inte ska kunna öppna luckan på maskinen finns det ett barnsäkerhetslås.

1. Aktivera barnsäkerhetslåset, genom att trycka in handtagsluckan och vrid skruvspåret (finns uppe i vänstra hörnet) till vertikalt lägemedenskruvmejsel.
2. För att kunna öppna luckan måste du trycka den vita plastspärren (se bild nedan) åt vänster samtidigt som du trycker handtagsspärren uppåt.

Återställ genom att vrida tillbaka skruvspåret till horisontellt läge.

• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

Akta barnen!

- Maskindiskmedel är frätande!

Förvara disk- och sköljmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läkare! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 min) i rikligt med vatten.

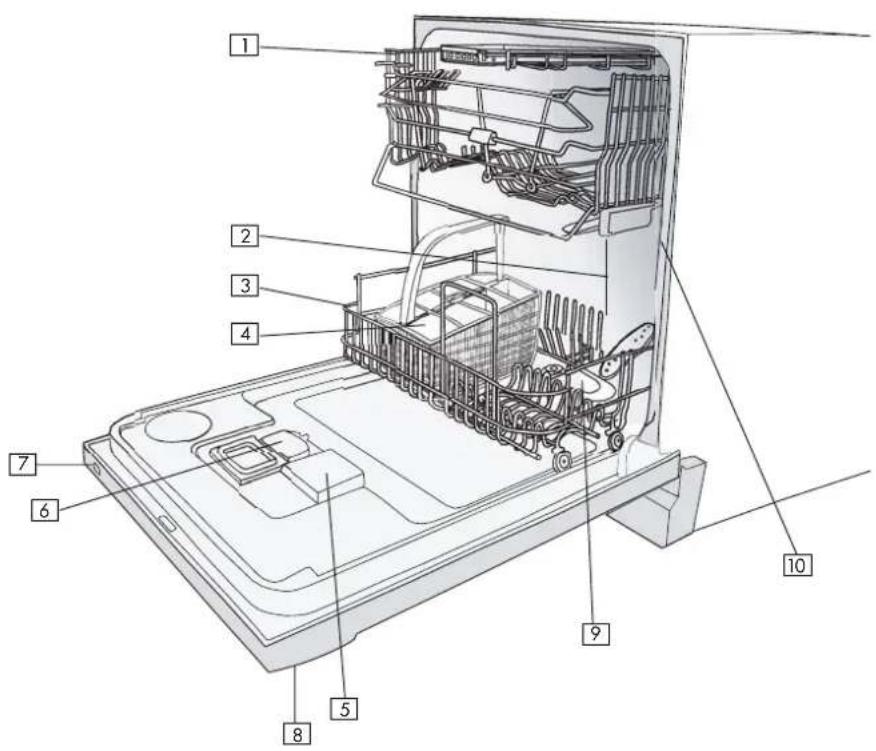

DISKMASKINENS DELAR\*

1. Överkorg
2. Spolarmar
3. Underkorg
4. Bestickkorg
5. Sköljmedel, påfyllning
6. Diskmedelsfack
7. Huvudströmbrytare
8. Programpanel
9. Sil
10. Typskylt

*Avvikelser kan förekomma beroende på modell och marknad!

1. Programväljare
2. Grytdisk
3. Normaldisk

4. Snabbdisk

5. Avspolning

6. Temperaturval
7. Torkval
8. Start/stop

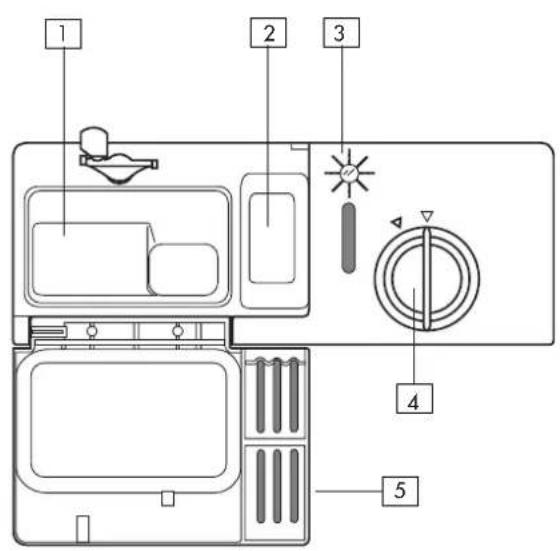

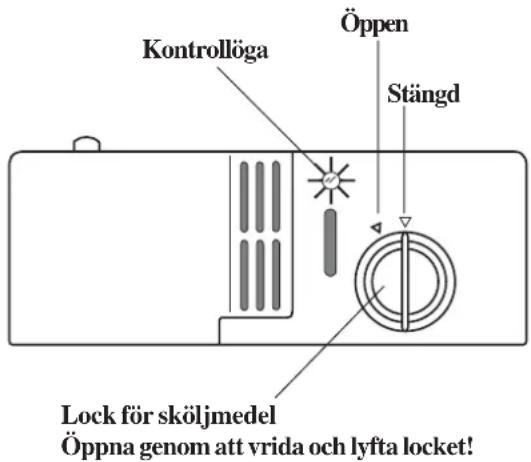

DOSERAREN

1. Fack för huvuddiskmedel
2. Fack för fördiskmedel
3. Kontrollöga för sköljmedel (inte alla modeller)
4. Lock för sköljmedel
5. Lucka för diskmedelfack

GRUNDKURS

Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat.

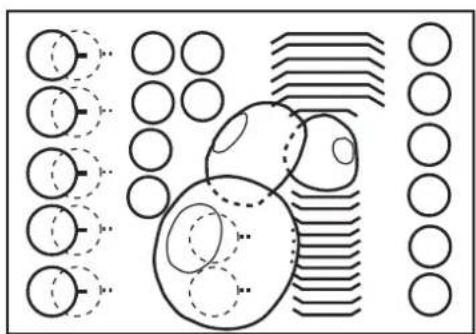

1 Fyll korgarna rätt!

Tack vare Super Cleaning System™, behöver du inte skölja disken under rinnande vatten. Skrapa bara bort större matrester innan du lastar maskinen. Bekvämt och miljövänligt!

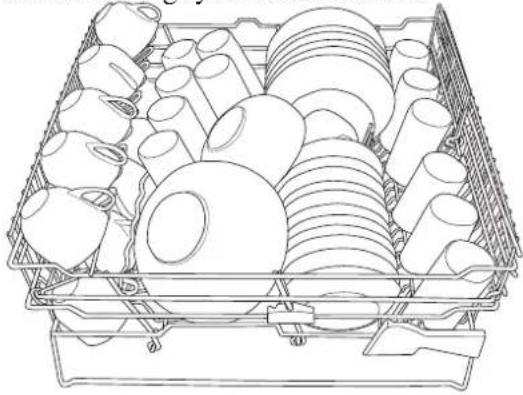

Placera glas, koppar, skålar och assietter och fat i överkorgen, vinglas ställs i vinglashyllan, knivar läggs i knivstället om sådant finns.

OBS!

Vänd alla smutsiga ytor inåt eller nedåt!

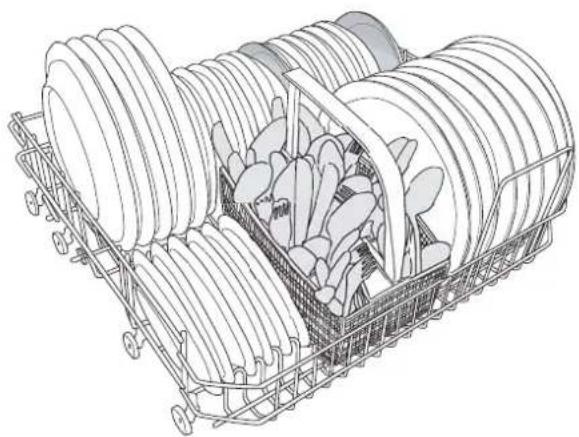

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen) i underkorgen.

Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Placera inte bestick av olika material - tex silver och rostfritt i samma fack (risk för fläckar). Bestickkorgen har en fällbar lucka i mitten för småprylar, eller smala skaft, som tex elvispar. Kontrollera att spolarmarna kan röra sig fritt. Se Ömtåligt diskgods, om du vill diska föremål som kan vara ömtåliga.

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Har du maskin med avhärdare dosera som om du har mjukt vatten.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se Doseraren. Ring diskmedelstillverkaren om du har frågor rörande diskmedel.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är svårt att stänga. Det finns risk att diskmedlet inte doseras riktigt om locket är spänt och inte kan öppnas på rätt sätt.

3in1/ Kombimedel

OBS!

Läs noga anvisningarna för dessa produkter. Är något oklart, kontakta diskmedelstillverkaren.

WARNING!

Akta barnen! - Maskindiskmedel är frätande. OBS!

Använd endast maskindiskmedel

Handdiskmedel kan inte användas eftersom skumbildningen hindrar maskinens arbete.

3 Tryck på huvudströmbrytaren

och stäng luckan

4 Väljprogram

För programval se kapitel PROGRAM.

Vilj tillval

Om man önskar att använda tillval se kapitel TILLVAL. Annars kan maskinen startas, se punkt 6.

6yck på start/stop

Nu startar maskinen. Den sköter hela diskningen automatiskt. Stäng luckan ordentligt, annars startar inte maskinen. Cirkeln runt Start/stop-knappen lyses upp mer och mer allt eftersom maskinen diskar.

Ångrar du dig?

Om du vill byta program sedan du startat maskinen, tryck på Start/ stop knappen i tre sekunder. Välj sedan ett nytt program och tryck därefter på Start/ stop.

Vill du stoppa i mer disk?

Öppna luckan; maskinen stannar automatiskt, ställ in disken, stäng luckan och maskinen fortsätter där den slutade.

Om maskinen stängs av med huvudströmbrytaren

(eller vid strömavbrott) innan diskprogrammet är avslutat, fortsätter det avbrutna programmet, när maskinen får strömigen.

7 After disken

När maskinen är färdig lyser hela cirkeln runt Start/ stop-knappen. Den drar då endast viloström. Vill man bryta strömmen helt, stänger man av med huvudströmbrytaren. Stäng av vattenkranen om maskinen inte skall användas under en längre tid, tex under semestern.

PROGRAM

Välj ett program genom att trycka en eller flera gånger på programväljaren tills fältet lyser bredvid önskad programsymbol.

Grytdiskprogrammet ska användas för att diska hårt smutsad disk som tex kastruller, grytor och gratängformar. Om maskinen inte fylls av sådan disk, kan du fylla på med tallrikar osv.

Används för att diska normalt smutsad disk med tallrikar, uppläggningsfat, koppar och glas mm.

För normalt smutsad disk använd Normaldisk-

programmet med Normal temperatur

och Normal torkning . För att spara mer vatten och energi använd Ekonomi temperatur och Ekonomitorkning.

Ömtålig disk

Välj bort torkvärmen om du vill vara extra försiktig. Se också kapitlet om Ömtåligt diskgods.

Om disken är mycket lätt smutsad kan man välja Snabbdisk. Programmet används till glas och porslin som är mycket lätt smutsat, exempelvis kaffekoppar.

För att skölja diskgodset, medan du väntar på att maskinen skall bli full.

TILLVAL

Temperaturval

Med tillvalsknappen temperatur väljer du själv temperatur på diskningen. Du kan variera temperaturerna enligt nedan:

Normal Ekonomi

Grytdisk: 70°C 55°C

Normaldisk 65°C 55°C

Snabbdisk: 50°C 30°C

Om du önskar ett bättre torkresultat, tryck på tillvalsknappen Torkval för Normal torkning. Fältet bredvid knappen lyses upp. Önskar du ett program med Ekomomi torkning – tryck igen så släcks lampan. Går ej att använda i Avspolningsprogrammet.

EKODISK

Diska bara full maskin

Vänta med diskningen tills maskinen är full, så sparar du energi.

Skölj inte innan du diskar

Tack vare maskinens Super Cleaning System™ behöver du inte skölja disken under rinnande vatten innan du stoppar in den i maskinen.

Välj miljöanpassat diskmedel

Läs miljödeklarationer på förpackningen!

ÖMTÅLIGT DISKGODS

En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/ glas

Placera föremålen så att de inte stöter samman under diskningen. Använd lägsta möjliga disk-temperatur och kortast möjliga program. Ingen torkvärme! Antika och mycket ömtåliga föremål bör inte diskas i maskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen med lägsta temperatur och låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Anslut till kallvatten

Om maskinen är ansluten till kallvatten, blir gångtiderna längre, eftersom uppvärmningen av vattnet tar längre tid. Den förlängda disktiden gör dock att man kan köra ett program med lägre disk-temperatur och ändå få samma resultat.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plast

Vissa plastsorter tål inte den höga temperaturen vidmaskindiskning.

För att skydda plastföremål

Välj ett program med Ekonomi temperatur och Ekonomi torkning. Ej grytdisk.

STANDARDPROGRAM

Program			Testat program
Tryck
Program	Grytdisk	Normaldisk	Normaldisk	Snabbdisk	Snabbdisk
Tillval			--		--
Så arbetar maskinen
Temperatur	70°C	65°C	55°C	50°C	30°C
Fördisk med SCS* (antal)	2	2	--	--	--
Huvuddisk (antal)	1	1	1	1	1
Sköljning (antal)	3	2	2	2	2
Slutskölj	70°C	70°C	60°C	60°C	--
Fläkt	Ja	Ja	Ja	Ja	Ja
Förbrukningsvärden
1. Disktid (ca min)**	175	120	--	55	15
1. Energi (ca kWh)	1,0	0,8	--	0,4	0,02
2. Disktid (ca min)**	195	140	160	70	20
2. Energi (ca kWh)	1,8	1,5	1,1	0,8	0,2
Vattenförbrukning (liter)	19,5	17	11	10	10

* SCS = Super Cleaning System™.
** Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm.
1. Anslutning till varmvatten ca 60°C.
2. Anslutning till kallvatten ca 15°C.

STANDARDPROGRAM

Program
Tryck
Program	Avspolning
Tillval	--
Så arbetar maskinen
Temperatur	--
Fördisk med SCS* (antal)	--
Huvuddisk (antal)	--
Sköljning (antal)	--
Torkvärme	1
Fläkt	--
Förbruknings-värden
1. Disktid (ca min)**	4
1. Disktid (ca kWh)	0,01
2. Disktid (ca min)**	4
2. Disktid (ca kWh)	0,01
Vattenförbruk-ning (liter)	3,0

* SCS = Super Cleaning System™.
** Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm.
1. Anslutning till varmvatten ca 60°C.
2. Anslutning till kallvatten ca 15°C.

RENGÖRING

Rengöring

Maskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom den normala användningen. Om du har kalkhaltigt (härt) vatten kan det dock bildas kalkavlagringar i maskinen. Kör i så fall ett normaldiskprogram med två matskedar citronsyra i diskmedelsfacket.

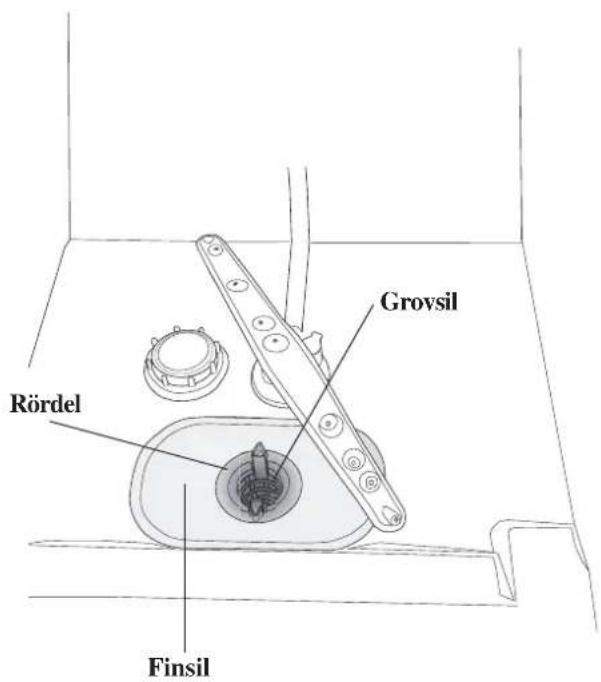

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Lyft uro och töm grovsilen vid behov. Glöm inte att sätta tillbakaden!

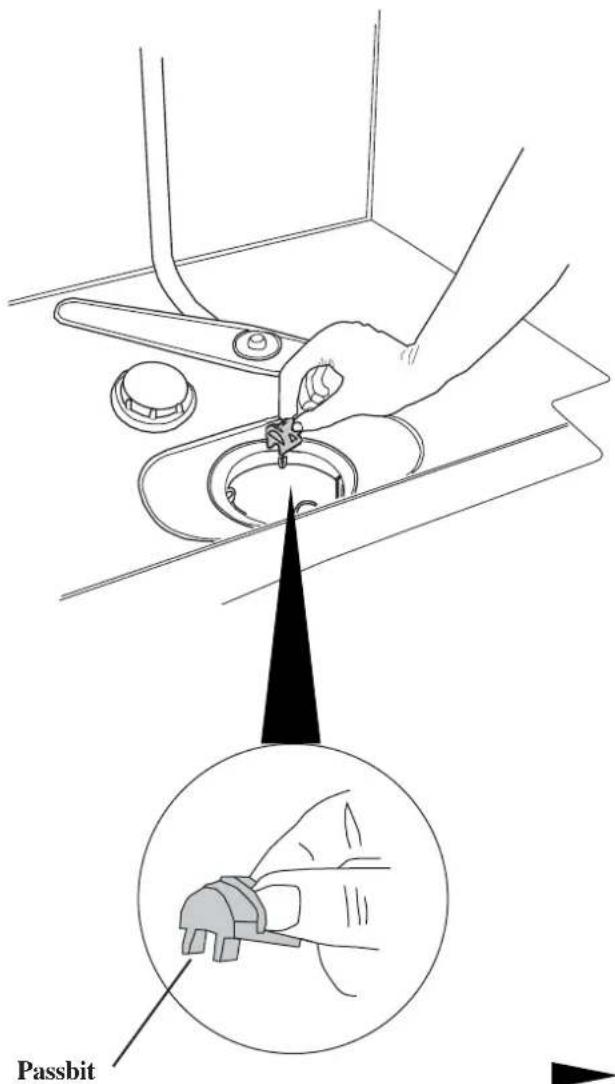

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen bör ändå rengöras ett par gånger om året.

1. Lossa finsilen genom att först vrida silens rördel moturs, och lyft därefter rördelen och grovsilen rakt upp.
2. Gör rent med en diskborste. Se till att kanterna tätar ordentligt när du sätter tillbaka finsilen.

Avloppspumpen

Pumpen kan nås inifrån maskinen.

1. Dra alltid ur stickkontakten ur väggen innan du rengörpumpen.
2. Först tar man bort grovsilen genom att trycka ihop de två hakarna och dra silen uppåt.
3. Lossa därefter silens rördel genom att vrida den moturs och tag bort finsilen.
4. Till sist tar man bort den lilla passbiten till vänster i bottenbrunnen.
5. Genom att sticka in fingret i hålet kommer man åt att snurra pumpvingen och ta bort eventuella stopp.

1. Montera tillbaka passbit och silar.
2. Sätt i stickkontaken i väggen.

Om maskinen ändå inte går att starta och ett surrande ljud hörs, har överfyllnadsskyddet aktiverats.

• Stäng av vattnet
• Dra ur stickkontakten ur väggen
• Ring Service

WARNING!

Glömej montera tillbaka passbiten.

Spolarmarna

Hålen och lagringarna kan ibland bli igensatta.

1. Dra den undre spolarmen rakt upp för att lossa den.
2. Peta bort skräpet med en nål e dyl. Spolarmarna har även håll på undersidan.

För att lossa den övre spolarmen måste överkorgen tas bort.

1. Dra ut korgen och vrid korgstoppet utåt på de båda skenorna (se bild). Korgen går nu att ta loss.
2. Tag loss den övre spolarmen på samma sätt som den undre och gör rent den.

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa, ev. med något rengöringsmedel. Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

WARNING!

Spruta ej med duschflaska eller liknande runt lucklåset.

Tips!

För att undvika dålig lukt i diskmaskinen, gör rent lister och hörn med en diskborste och låglöddrande rengöringsmedel.

Torkningen går snabbare om man använder sköljmedel.

Maskiner med indikering på panelen

När sköljmedlet är slut och behöver fyllas på lyser symbolen ( ) för sköljmedel på panelen*.

\*OBS!

Efter påfyllning kan det dröja en viss tid innan symbolen slocknar.

Gör så här för att fylla på sköljmedel:

1. Vrid och lyft upp locket till sköljmedels- behållaren till höger på doseraren. Här fyller du på och ställer in mängden sköljmedel som skall doseras i varje disk.
2. Fyll försiktigt på sköljmedel upp till vredet för doseringsinställning.

Ändra dosering om så önskas. Glöm inte att stängalocket.

Maskiner med kontrollöga (gäller inte alla modeller)

Det finns ett kontrollöga mitt i doseraren (se bilden). Om ögat är helt svart, finns tillräckligt med sköljmedel. Om ögat däremot ser mer genom-skinligt ut, behöver du fylla på sköljmedel, se ovan.

Välj dosering

Doseraren är normalt inställd på 1=mjukt vatten. Men beroende på vattnets hårdhetsgrad kan du behöva ändra doseringen.

Öppna sköljmedelslocket. Där finns doserarens inställningsvred. Ställ in på 1–6: ju hårdare vatten desto högre dosering.

Vid vatten med en hårdhetsgrad över 10-12°dH bör du använda sköljmedel med citronsyra (s k surt sköljmedel) om maskinen inte har avhärdningsfilter. Har maskinen avhärdningsfilter, dosera för mjukt vatten.

Alltför riklig dosering av sköljmedel kan ge skumbildning. Om man har mycket mjukt vatten kan man späda sköljmedlet med hälften vatten.

För hög dosering av sköljmedel kan ge ränder på disken, medan för låg kan ge vattenfläckar.

SALT

(gäller maskiner med avhärdare)

Fyll på salt

Innan du använder en maskin med avhärdningsfilter måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

Det är lämpligt att fylla på salt just när man ska diska, eftersom maskinen behöver sköljas ur direktefterpåfyllningen.

Gör så här första gången:

1. Skruva först bort locket enligt bilden.
2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 liter vatten.
3. Fyll sedan på så mycket salt max 1,5 kg, att behållaren blirfull.
4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.
5. Kör ett Normaldiskprogram så att ev. salt i maskinen sköljs bort.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett Normaldiskprogram så att ev salt sköljs bort.

Kontrollera då och då om salt behöver fyllas på. En grön indikering syns då i locket till salt- behållaren.

WARNING!

Häll aldrig maskindiskmedel i saltbehållaren. Avhärdaren förstörs!

FELINDIKATIONER

Indikation Typ av fel Åtgärd

L2blinkar

För mycket vatten i maskinen

Ring service

FELSÖKNING

Problem

Disken är inte ren

Tänkbara orsaker

• Spolarmarna går inte runt.
  •Gammalt diskmedel. Obs! Diskmedel är färskvara.
  • Felaktig dosering av diskmedel.

- För svagt diskprogram.

• Felaktig lastning av maskinen.

- Glas och koppar har vält under diskningen.

Fläckar eller slöja på porslinet

- Maskin utrustad med avhärdare läcker salt.

• Felaktigt inställd avhärdare.

- Felaktigt inställd sköljmedels-doserare.

- Saltbehållaren är tom.

- Fosfatfritt diskmedel i kombination med hårt vatten.

- För hög temperatur och/eller för mycket diskmedel kan orsaka så kallad Etsning på (kristall) glas. Detta kan tyvärr inte åtgär- das bara förebyggas!

• För hög sköljmedelsdosering.

Åtgärder

• Lyft av armarna och gör rent.
- Undvik storförpackningar.
- Dosera efter vattnets hårdhetsgrad.
•Välj tillvalet Normal temperatur eller byt till ett kraftigare program.
- Täck inte porslin med stora skålareller dylikt, Undvik att placera mycket höga glas i hörnen av korgarna.
• Ställ porslinet stadigt.

- Kontrollera att saltlocket är ordentligt åtskruvat. Annars ring Service.

- Se kapitlet om avhärdare.

- Se kapitlet om sköljmedel.

• Fyll på salt.

- Byt diskmedel.

- Disk (kristall) glas i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstillverkaren.

- Sänk doseringen. Se kapitlet om sköljmedel. Om vattnet är mycket mjukt kan du eventuellt späda ut sköljmedlet med hälften vatten.

Problem

Fläckar på rostfritt eller silver

Fläckar som är kvar efter diskningen

Slamrande ljud vid diskning

Maskinen startar inte.

Tänkbara orsaker Åtgärder

- Vissa matrester såsom senap, majonäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt stål om det lämnas kvar en längre tid. Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Även aluminium kan orsaka fläckar på diskgodset.

- Läppstift och te kan vara svårt att diska bort.

- Disken är inte rätt placerad eller spolarmarna går inte runt.

- Du har glömt att slå på huvudströmbrytaren.

- Luckan är inte ordentligt stängd.

- En "propp"/säkring har löst ut.

- Stickkontakten sitter inte i väggen.

• Vattenkranen är stängd.

- Överfyllnad/läckage.

- Ett surrande ljud (avloppspumpen) hörs från maskinen, som ej upphör när strömmen bryts med huvudströmbrytaren.

- Skölj bort bort den här sortens matrester om du inte ska starta maskinen på en gång.

- Byt till ett diskmedel med blekmedel.

- Kontrollera att porslinet står stadigt. Snurra på spolarmarna för att se att de går runt.

- Kontrollera

- Kontrollera

- Kontrollera

- Kontrollera

- Kontrollera

1. Stäng av vattenkranen.

2. Dra ur kontakten.

3. Ring därefter service.

Problem

Vatten kvar i maskinen

Dålig lukt i maskinen

Diskgodset blir inte tillräckligt torrt

Tänkbaraorsaker

- Stopp i avloppsslangen.

- Veck på avloppsslangen.

- Silarna är igensatta.

- Föremål i avloppspumpen.

- Smuts kring lister och hörn.

- Program med låg temperatur är valt under en längre tid.

För låg torkeffekt. Maskinen är inte fullastad Sköljmedlet är slut eller inställt på för låg dosering.

Åtgärder

- Lossa avloppsslangen där den är ansluten till diskbänkens vattenlås. Kontrollera att inget skräp har fastnat. Är den konformiga delen av röret kapad så att diametern är minst 16mm?

- Kontrollera att slangen inte har några veck eller skarpa böjar.

- Rensa grovsil, finsil och filter.

- Rensa avloppspumpen. Se kapitletom rengöring

- Gör rent med en diskborste och låglöddrande ren-göringsmedel.

- Kör ett program med Normal-temperatur ca 1 gång i månaden.

- Aktivera tillvalet Normal torkning (ej alla modeller) Lasta maskinen full. Fyll på eller öka doseringen av sköljmedel. Öppna dörren på glänt efter avslutat program.

PRESTANDAINFORMATION

Dosering vid test

Normaldisk

Huvuddisk 25 gram Standard diskmedel

Sköljmedelsdosering 3

Energimärkning

Europa: EN 50242

Diskprogram:

Normaldisk 55°C, Ekonomi torkning

Programtid: 160 minuter.

Anslutning: Kallvatten

Testmetodljudmätning: IEC-704-3

Exempel på lastning av diskmaskinen

45 kg med avhärdare*

0,3-10kp/cm² (Bar)

3-100 N/cm²

Anslutning: Se typskylt

Anslutningseffekt: Se typskylt

*Vikten kan variera p g a olika specifikationer.

INSTALLATION

Förslag hur diskmaskinen kan placeras

Diskmaskinen kan placeras som inbyggd, helt fristående eller halvt fristående.

WARNING!

Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.

A. Inbyggd

Diskmaskinen kan byggas in under en bänkskiva med arbetshöjden 820 - 870 mm. Breddmättet måste vara minst 600 mm. För mer mått se bild.

B. Fristående

En fristående maskin måste förses med tippskydd. Det består av två fästjärn, som skruvas fast enligt bilden.

Därefter skjuter man in maskinen så att fästjärnen griper om de bakre fötterna. Maskinen kan nu inte tippa, om den öppna luckan belastas. Om maskinen placeras helt fristående, bör både sidoplåtar och bänkskiva monteras. Tillbehören kan köpas där du köpt diskmaskinen.

C. Halvt fristående

Om man placerar maskinen så att någondera sidan blir synlig, kan man montera en sidoplåt. Tillbehör kan köpas där du köpt diskmaskinen.

D. Maskiner med trälucka

Det finns starkare luckfjädrar att köpa till maskiner med påmonterad trälucka. Fjädrarna finns för olika vikter och storlekar på träluckan. Du köper luckfjädrarna där du köpt din diskmaskin.

Inbyggd installation

Fristående installation

WARNING!

En helt fristående maskin måste förses med tippskydd.

Tips!

En maskin med sidoplåtar och bänkskiva (fristående) kan naturligtvis också installeras som inbyggd.

Anslutning till vatten

På tilloppsledningen ska finnas en avstängningskran. Kranen ska vara placerad ovanpå diskbänken eller i framkanten av diskbänksskåpet.

Inloppsröret har en koppling med 1/2" eller 3/4" invändig gänga beroende på land.

När installationen är klar, ska man öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslutning till el

Maskin utrustad med sladd och stickkontakt skall anslutas till jordat uttag.

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

Tekniska data

Se typskylten på luckans högra sida.

WARNING!

Sladden måste vara urdragen eller eluttaget spänningslöst under arbetet!

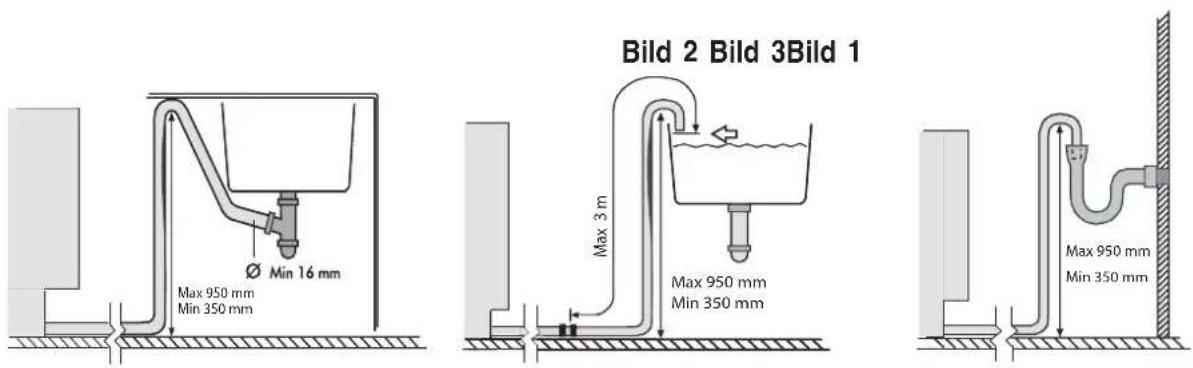

Anslutning till avlopp

När avloppsslangen leds till en anslutningsnippel vid diskbänkens vattenlås, se bild 1, observera då att slangen måste fästas i höjd med diskbänkens undersida - annars kan diskvatten från diskhon rinna ner i diskmaskinen.

Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 16 mm. För fler alternativa anslutningar se bild 2 och 3.

Avloppsslangen får förlängas med högst 3 m (den totala längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 16 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 mm över maskinens botten.

Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer maskinen.

Slangen måste alltid mynna ut minst 350 mm över maskinens botten.

OBS!

Slangen måste fästas i höjd med diskbänkens undersida

Avvikelser kan förekomma beroende på modell och marknad.

Att skjuta maskinen på plats

A. Inställning av fristående diskmaskin

1. Justera maskinens höjd med de fyra stälföttterna.

2. Lås fötterna med muttrarna. OBS! Maskinen får inte luta mer 5mm.

1. Efter att stålfötterna är justerade, skruva ner de två gummifötterna tätt mot golvet.

Gummifötterna fungerar nu som tippskydd.

B. Inställning av maskin med tre eller fyra fötter

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.
2. Montera glidfötterna på maskinen.

1. Mät höjden från golvet till maskinens överkant.

2. Justera samtliga fötter genom att skruva dem medurs för att höja eller moturs för att sänka.

3. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida. Dra åt låsmuttrarna (låsmuttern) på de bakre fötterna.

4. Skjut maskinen på plats.

5. Finjustera de främre fötterna (maskinen får luta högst 5 mm) och dra åt låsmuttrarna.

C. Inställning av maskin med justerbar fot

1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.

2. Montera glidfötterna på maskinen.

1. Mät höjden från golvet till maskinens överkant.

2. Luta maskinen en aning framåt och grovjustera den bakre foten genom att skruva ställskruven på framsidan medurs för att höja eller moturs för att sänka (Se bild nedan). Använd en bred skruvmej- sel alternativten mejsel med sexkantsgrepp.

3. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka.

4. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida.

1. Skjut maskinen på plats.

2. Dra i avloppslangen och anslutningsröret när maskinen skjuts på plats.

3. Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

1. Finjustera fötterna (maskinen får luta högst 5 mm) och dra åt läsmuttrarna på de främre fötterna.


Inställning av sockeln (Endast om man har sparkplåt som tillbehör)

Maskinen har två sparkplåtar (vissa modeller). Den högre skall du använda om maskinen skall vara 850 - 870 mm hög och sockeldjupet går att variera mellan 45 - 105 mm. Den lägre används om maskinen skall vara 820 - 845 mm och ett sockeldjup mellan 50 - 105 mm. Fäst bifogad isoleringsmatta på sparkplåten (vissa modeller).

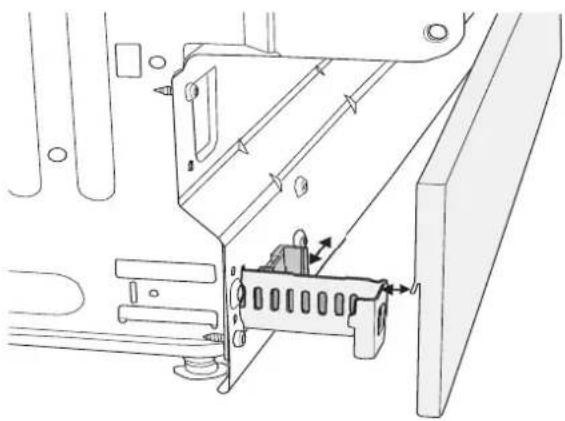

Ställ in rätt sockeldjup så här

1. För de grå hakarna mot varandra och dra ut hållarna så längt som önskas. Tryck in hakarna så att de låser fast hållarna.
2. Häng sparkplåten på hållarna genom att föra in den i skårorna.

Om maskinen skruvas i sidorna, täcker man skruvhålen med de bifogade plastpluggarna. Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet.

Inställning av vattenhårdhet

Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Maskinen är inställd för låg vattenhärdhet vid leverans.

1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck på huvudströmbrytaren samtidigt som du håller inne Start/ stop-knappen.
3. Släpp båda knapparna och L7 lampan blinkar.
4. Välj önskad inställning (se tabell nedan) genom att trycka ett antal gånger på Program-knappen.

Inställning °	dH °fH
Alla släckta	0-5* 0-9*
L1 tänd	6-8 9-14
L1, L2 tända	9-14 15-25
L1, L2, L3 tända	15-19 26-34
L1, L2, L3, L4 tända	20-29 35-52
L1, L2, L3, L4, L5, L11 tända	30-44 53-79
L1, L2, L3, L4, L5, L6, L11, L12 tända	45 och uppåt	80 och uppåt

1. Bekräfta valet genom att trycka på Start/stop-knappen. Du lämnar nu automatiskt inställningsmenyn och vald inställning ligger kvar till ny inställning önskas.

EGNA NOTERINGAR
