BRUKSANVISNING DSB-9405V SAMSUNG

Den här mottagaren har tillverkats för att uppfylla internationella säkerhetskrav. Läs de rekommenderade säkernetsanvisningarna noggrant.

NÄTSPÄNNING: AC 100-240V-, 50/60Hz

ÖVERBELASTNING: Överbelasta inte vägguttag, nätsladdar eller adaptrar, eftersom detta kan leda till brandrisk eller elektriska stötar.

VÄTSKA: Se till att inga vätskor kommer i kontakt med mottagaren.

RENGÖRING: Koppla ur mottagaren från vägguttaget före rengöring. Använd en lätt fuklad trasa (endast vatten, ej lösningsmedel) för att rengöra utsidan.

VENTILATION: Blockera inte ventilationshålen på mottagaren. Se till att det inte finns något som täcker över mottagaren. Förvara aldrig mottagaren i direkt solljus eller nära ett värmeaggregat, t ex ett element. Förvara aldrig övrig elektronisk utrustning ovarpå mottagaren. Placera mottagaren minst 30 mm från väggen.

TILLBEHÖR: Använd inga tillbehör som inte rekommenderas av tillverkaren, eftersom detta kan leda till olyckrisk eller skada på produkten.

ANSLUTNING TILL MOTTAGARE AV KABEL-TV OCH TV:

Anslut alla komponenter innan du ansluter några strömsladdar till vägguttaget. Stäng alltid av mottagaren, TV och övrig utrustning innan du ansluter eller kopplar från några kablar.

UNDERHÅLL: Försök inte att utföra service på produkten själv.

Om du gör det gäller inte garantin.

Överlåt allt underhåll till en kvalificerad servicetekniker.

BELYSNING: Om mottagaren är installerad på ett ställe där det räder stark belysning är det mycket viktigt att STBns huvuckontakt och modemets telefonlinje är utrustade med skydosanordningar. Tillverkarens specifika anvisningar vad gäller skydd för övrig utrusning, såsom TV-utrustning, Hi-Fi etc som är anslutna till mottagaren, måste även följas vid åskväder.

JORDNING: Signalkabeln MÅSTE VARA JORDAD.

Systemet för jordning måste uppfylla kraven enligt SABS 061.

Kasta använda batterier på särskilt anvisade platser för att skydola miljön

SÄKERHETSANVISNINGAR

WARNING!

1. Följ dessa anvisningar för att inte skada strömsladden eller kontakten.

2. Gör inga modifieringar av strömsladden och koppla inte in den på ett avvikande sätt.

3. Böj och vrid inte strömsladden för mycket.
4. Se till att du håller i kontakten när du kopplar från strömsladden från strömkällan.

5. Separera varma enheter från strömsladden i så stor utsträckning som möjligt för att förhindra att skyddel smälter.

6. Om du inte följer anvisningarna kan det resultera i elektriska stötar.

7. Öpona inte huvudenheten.

8. Stoppa inte in metallföremål eller antändbara föremål i produkten.
9. Ta inte i kontakten med våta händer.
10. Dra ur strömsladden ur väggkontakten vid åskväder.
11. Täck inte över mottagarens ventilationshäl med föremål såsom tidningar, kläder etc.

12. Placera inte mottagaren ovanpå hushållsapparater som ulsöndrar värme.

13. Använd inte produkten när den är ur funktion. Om du fortsätter använda produkten trots att den är behäftad med fel kan det leda till allvarlig produktskada.

Var noggrann med att kontakta din lokala produktåterförsäljare om produkten går sönder.

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter)

Denna markring på produkten och i manualen anger att den inte bör sorleras tillsammans med annat bushållsavfall när dess livstid är över. Till förebyggande av skada på miljö

och hälsa bör produkten hanteras separat för ändamålsenlig åtcrvinning av dess beständsdelar.

Hushällsarvändare bör kontakta den återförsäljare som sält produkten eller sin kommun för vidare information um var och hur produkten kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verificra angivna villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommesiellt avfall.

INNEHÅLL

Allmänna egenskaper 5

Ansluta din mottagaren....6

Beskrivning 8

Frontpanel 8

Bakpanel 9

Fjärkontroll....10

Basfunktioner 12

Hantera mottagaren 17

Komma igång 17

Main Menu .....17

1. Installation 18

Signal Status 18

1.2 Manual Scanning 19

1.4 Reset to Factory Defaults <Äterställ till fabriksinställningar> . . 19

2.2 Add and Remove Favorite Channels <Lägga till och ta bort

favoritkanaler> 21

2.3 Move Favorite Channels ..... 21

1. Parental Lock 22

3.2 Change STB PIN code <Ändra pinkod för mottagaren> . . . 23

3.3 STB Maturity rating ..... 23

1. System Setup 24

4.1 Language & Country Selection <Inställningar för språk och

land>. 24

4.2 OSD Setting 25

Din mottagaren bör placeras på ett ställe där det råder god ventilation.

Ställ den inte i ett tillslutet skåp, utan normalt luftflöde, eftersom det kan leda till överhettning.

Enheten bör placeras där den inte utsätts för direkt solljus, fukt, påfrestningar genom ovarsam hantering och husdjur.

Unovik att ställa andra elektroniska komponenter ovanpå mottagaren.

Enheten bör placeras så att den är lätt att ansluta till antennuttaget.

2. ANSLUTA MOTTAGAREN TILL ANTENN

Du kan ansluta mottagaren till följande typer av antenner:

- Använd en standardantenn för utomhusbruk för att ta emot kanaler mellan VHF och UHF.

- Eltersom många av de äldre takmonterade antennerna endast kan ta emot ett begränsat antal kanaler är det svårt eller omöjligt att ta emot digitala kanaler som överförs via högre frekvenser. Om detta är fallet måste du byta ut takantennen.

- Vissa antenner för ulornhusbruk är riktade mot en analog mottagare. Antennen måsle vara riktad mot en digital sändare.

- Vi rekommenderar inte att du använder inomhusantenner eller fönstermonterade antenner, eftersom dessa kan ha svårl att ta emot digitala kanaler.

3. ANSLUTA MOTTAGAREN TILL TEVEN

Använd en Scart-kabel om du vill ansluta mottagaren till din TV.

Om du ansluter teven med en SCART-kabel ansluter du SCART-kontakten som är märkt AV1(TV) till motsvarande SCART-port på teven.

4. ANSLUTA VIDEO

För att du ska kunna ansluta till en video har mottagaren-enheten utrustats med en SCART-kontakt på baksidan som är märkt "AV2(EXT)".

Videon kan anslutas till mottagaren via ett SCART-uttag.

5. SÄTTA I SMARTKORT FÖR VIACCESS-TJÄNSTER

För att kunna se en krypterad tjänst krävs det att du har ett giltigt smartkort.

Mottagaren-enheten har inbäddad Viaccess CAS för att du ska kunna visa

Viaccess-program.

Gössi För in smartkortet med den guldfärgade remsan nedåt.

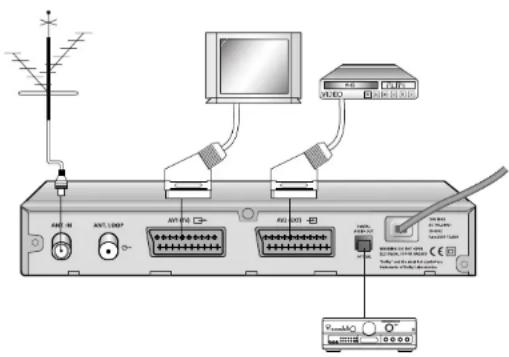

ANSLUTA DIN MOTTAGAREN

Bild över anslutning

I vissa områden kan den digitala signalen vara för svag. Du bör därför använda antennförstärkare för att kunna se kanaler med dålig signal.

BESKRIVNING

1. Infraröd sensor Den här är till för att ta emot IR-kommandon från fjärkontrollen.
2. LYSDIOD När lysdioden lyser rött är enheten i viloläge. När lysdioden lyser grönt är den i arbetsläge.
3. Plats för smartkort 1 plats för Vleaccess smartkort.

CASI Smartkort distribueras endast av tjänsteleveranlörer och speciella återförsäljare, inte av SAMSUNG.

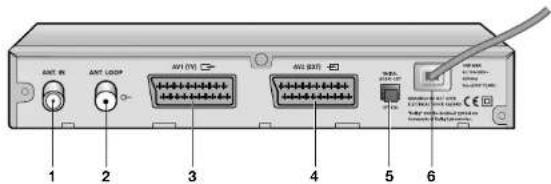

BakpanelFrontpanel

1. ANT. IN Används för att ansluta till markantenn.
2. ANT. LOOP Används för att ansluta till annan mottagare.
3. AV1(TV) Används för att ansluta till teven.
4. AV2(EXT) Används för att ansluta till videoon.
5. DIGITAL AUDIO OUT Utgång för anslutning till en digital förstärkare.
6. AC MAINS Här ansluter du nätsladden. Inspänningsintervallet är 100V till 240V, 50Hz/60Hz.

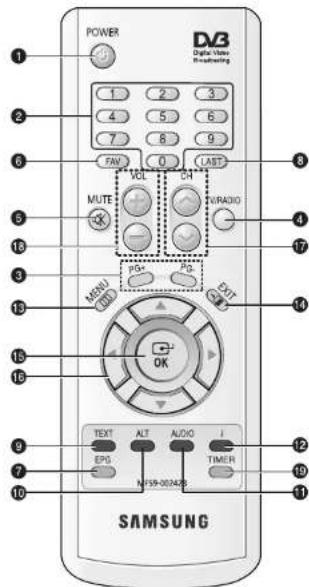

Fjärrkontroll

Obel Kontrollera att batteriemas poler (+/-) år komekta når ou sätter i dem.

1. POWER

Används för att växla mellan lägena ON/STANDBY .

2. 0-9 SIFFERTANGENTER

Dessa används för att ange numeriska värden och för att välja kanal direkt genom att ange nummer.

3. PG+/PG-

Dessa används för att bläddra upp eller ner genom sidorna på menyn och I listan för TV/Radio.

4. TV/RADIO

Med den här knappen växlar du mellan TV- och radiokanaler.

5. MUTE

Den här knappen används för att växla mellan tyst och normalt läge.

6. FAV

Använd den här knappen för att växla mellan favoritlistor.

7. EPG

Knappen Electronic Program Guide visar TV/Radio Program guide .

8. LAST

Den här knappen tar dig till den kanal du senast tittade på.

9. TEXT(GRÖN)

Med den här knappen väljer du läge för textremsor. Knappen fungerar på samma sätt som den GRONA knappen på menyn. Tryck på den en gång tills textremsan visas. Du kan välja språk med knapperna ▲ / ▼.

Tryck två gånger på knappen. Text-TV visas då på TV-skärmen utan att något annat behöver visas där. Den här typen av text-TV kan visas på TV även om text-tv inte stöds. Tryck tre gånger på knappen. Text-TV blir då tillgängligt på teven. Detta innebär att text-Tv kan väljas via TV RCU av teven.

10. ALT (GULT) Den här knappen är till för att välja ljudspår från listan för den aktuella

tiansten.

Knappen fungerar på samma sätt som den GULA knappen på menyn. Tryck på den två gånger tills ljudspåret visas.

Tryck på den två gånger tills bildspåret visas.

Ljud- och bildspår tillhandahålls inte för varje kanal och beror på de vilkor operatören befinner sig i.

Den här knappen visar hjälpmeodelandet i undermenyn.

11. AUDIO (BLÅ)

Den här knappen är till för att andra ljudet för vänster, höger eller för båda kanalerna.

Knappen lungerar på samma sätt som den BLÅ knappen på menyn.

12. i (INFORMATION) Med den här knappen visar du rutan med programinformation på skärmen. (RÖD) Knappen lungerar på samma sätt som den RÖDA knappen på menyn.

Tryck på den en gång för att få översiktlig information om programmet. Tryck på den två gånger för att få detaljerad information om kanalen i lextrutan.

13. MENU Med den här knappen öppnar du menyn eller återgår till föregående meny.

1. EXIT Med den här knappen stänger du menyn eller återgår till föregående meny eller så går du ur rubriker.

15. OK Med den här knappen anger du och bekräftar data till mottagaren i

menysystemel. Med den här knappen väljer du alternativet. Tryck på den när du tittar på TV så visas en lista över kanalema.

De här knapparna är till för att flytta det upplysta fältet för att markera olika val i menyn.

17. CH /CH Mes de här knappama ändrar du kanal.

1. VOL+/VOL- Med de här knapparna ökar eller minskar du volymen.

2. TIMER Med den här knappen reserverar du olika program för tidsinställning i EPG. Om att program är inställt via timer stängs dot av eller särts på automatiskt vid start-/sluttiden för programmet. Med den här knappen aktiverar/avaktiverar du tidsinställningen i EPG. Efter att du har aktiverat EPG-skärmen genom att trycka på knappen EPG, kan du välje ett Intressant program med knapparna ▲/▼ och ◀/▶. Tryck sedan på knappen 'TIMER'. Om det här programmet är inställt via timer, visas ett Ⓐ I det högra hörnet på programnamnet. Även EPG på Event Repetition | Time & Timer Settings visas. Men finns det inget program på EPG för kanalen stöds inte timerinställningen.

BASFUNKTIONER

1. Visningsskärm

Innan du kan visa tv-program måste du göra en installation.

Du kommer därför först bara att se menybilder.

Efter att du har lagt in tv-kanaler kommer du att se följande bild(rubrik) varje gång du växlar kanal:

- Tryck på den RÖDA (i) knappen i visningsläge.

- Välj kanal genom att trycka på SIFFERTANGENTERNA 0\~9 eller CH UP/DOWN och välj sedan

TV/RADIO för att växla till TV- eller radickanal.

Du kommer även att se den här bilden varje gång du växlar kanal.

När du trycker på knappen TV/RADIO på fjärkontrollen växlar du mellan TV och Radio.

- Tryck på den RÖDA (i) knappen två gånger när du tittar på ett program.

Först kommer du att se rubriken som beskrivs ovan.

Efter att den RÖDA (i) knappen trycks in för andra gången kan detaljerad information (om sådan finns) för det aktuella programmet visas på en annan rubrik. Om informationen tar upp mer än en sida kan du använda PG+/PG- för att bläddra upp och ner bland sidorna.

Den här tjänsten är beroende av tjänsteleverantören.

2. Volymkontroll

Så här justerar du volymen:

• Tryck på knappama ◀/► eller VOL +/- för att justera volymnivån.
• Tryck på knappen MUTE för att försätta enheten i tyst läge.
• Tryck på knappen MUTE igen, eller på knapparna ◀/► för att upphäva det tysta läget.

BASFUNKTIONER

3. Select Soundtrack

• Tryck på den GULA (ALT)-knappen för att visa listan över ljudspår.
• Tryck på knappen ▲ / ▼ och OK för att välja en.

4. Select Videotrack

• Tryck på den GULA (ALT)-knappen två gånger för att visa listan över bildspår.
• Tryck på knappen ▲ / ▼ och OK för att välja en.

5. Service List

• Tryck på knappen OK under tiden du tittar på ett program.
• Välj lista genom all trycka på knappen TV/RADIO eller FAV
  Ikonen ← bakom kanalnamnet symboliserar en kodad kanal och ikonen 🔒 bakom kanalnamnet symboliserar den lästa kanalen.
• Välj kanal genom att trycka på ▲ / ▼, PG+/PG-.
• Tryck på knappen OK för att se kanalen.

Den färgade knappen överensstämmer med följande lista över tillgängliga tjänster.

• GRÖN (TEXT) knapp: Favoriter
• GUL (ALT) knapp: Alfabetisk
• BLÅ (AUDIO) knapp: Leverantör
• RÖD (i) knapp: Frekvens

●●●●●●●●●●●●●●

• Tryck på den GRÖNA (TEXT) knappen på fjärnkontrollen för att välja listan över favoriter.
• Tryck på den GRÖNA (TEXT) knappen för att växla mellan grupp och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en favoritgrupp som du önskar.

5.2 Service Alphabetical

• Tryck på den GULA (ALT) knappen på fjärrkontrollen för att välja listan för bokstavsordning.
• Tryck på den GULA (ALT) knappen för att växla mellan grupp och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en grupp som du önskar.

• Tryck på den BLÅ (AUDIO) knappen på fjärrkontrollen för att välja listen över leverantörer.
• Tryck på den BLÄ (AUDIO) knappen för att växla mellan grupo och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en leverantörsgrupp som du önskar.

• Tryck på den RÖDA (i) knappen på fjärrkontrollen för att välja frekvenslistan.
• Tryck på den RÖDA (i) knappen för att växla mellan grupp och kanallista.
• Använd knapparna ▲ / ▼, PG+/PG- för att välja en frekvensgrupp som du önskar.

6. Program Information

EPG-Electronic Program Guide

Den elektroniska programguiden tillhandahåller en lista över de olika kanalerna.

Choi

1. Den här tjänsten är beroende av tjänsteleverantören.
2. Efter att mottagaren har avkänt GMT-tid via signalen (tar några sekunder) kan korrekt EPG-information visas.

- Tryck på knappen EPG under tiden du tittar på ett program. Den här funktionen visas på skämen endast via tid.

• GRÖN (TEXT) knapp: Med den gröna knappen går du tillbaka till föregående datum.
• GUL (ALT) knapp: Med den gula knappen går du till nästa datum.
• BLÄ (AUDIO) knapp används för all gå upp en sda om det finns mer information på ytterligare sidor.
• RÖD (i) knapp kan användas för att gå en sida ner om det finns mer information på ytterligare sidor.

Tidsintervall kan justeras genom att trycka på knappar enligt EPG-skärmen:

knapp 1: 1 timme och 30 minuter knapp 2: 30 minuter knapp 3: 15 minuter Med knappen TV/RADIO eller FAV kan du bläddra bland de ollka programlistoma.

• Väll kanal genom att trycka på knapparna ▲ / ▼, PG+/PG- och tryck på OK för att se kanalen. Du kan återgå till den aktuella sekvensen genom att trycka på knappen LAST vid rörliga scenar på kanalen.
• När knappen TIMER på fjärkontrolen är intryokt på EPG-skärmen och om den aktuelle kanaalen innehåller en sekvens ställs timern in omedelbart och tidsinställningen anges på EPG-skärmen. Ett program som har stälts in på det här sättet anges via inställningen i fåtet för Time & Timer .

7. Subtitle

När det aktuella programmet som sänds innehåller textremsor trycker du på den GRÖNA (TEXT) knappen för att se den aktuella textremsan i språklistan. Om det finns textremsor för det aktuella programmet visas □ i rubriken efter att du har växlat program (kanal) eller när du har tryckt på den RÖDA (i) knappen.

Så här ändrar du språk för textremsorna:

• Tryck på den GRÖNA (TEXT) knappen för att visa listan över olika språk.
• Använd knapparna ▲ / ▼ för att välja språk på textremsan.
• Tryck på knappen OK så visas det språk du vill ha för textremsan. Menyskämen skapas för att säkertställa användarvänlig hantering av mottagaren.

BASFUNKTIONER

8. Teletext OSD

När det aktuella programmet som sänds erbjuder text-tv trycker du på den GRÖNA (TEXT) knappen två gånger för att se text-tv-listan.

Sä här ändrar du texten på text-tv:

• Använd knapparna ▲ / ▼ för att välja text du vill ha som text-TV.
• Tryok på knappen OK så visas den typ av text-TV du vill ha.

9. Text-TV VBI

När det aktuella programmet som sänds erbjuder text-TV VBI trycker du på den GRÖNA (TEXT) knappen två gånger för att se text-tv-listan för VBI.

Sä här ändrar du text-tv VBI:

• Använd knapparna ▲ / ▼ för att välja en text-TV VBI som du vill ha.
• Tryck på knappen OK så visas den typ av text-TV VBI du vill ha.

10. Audio Mode

Du kan välja ett läge åt vänster, höger eller stereo genom att använda den BLÅ (AUDIO) knappen.

Sä här ändrar du ljudläget:

• Tryck på den BLÅ (AUDIO) knappen för att välja vänster, höger eller stereo.
• Tryck på knappen EXIT för att spara och gå ur menyn.

HANTERA MOTTAGAREN

Komma igång

Innen du kan visa tv- eller radioprogram måste du göra en installation.
Därför visas först modoelandet "Installation" när du kopplar in systemet för första gången.
Snabbinstallationen ger dig möjlighet att erkelt välja olika inställningar för land och språk.
Menyn visas med det språk du har valt.

• Välj land genom att trycka på ◀/►.
• Det valda språket visas över hela menyn.
• När du är nöjd med inställningarna bekräftar du genom att trycka på knapparna ▲ / ▼ och sedan på knapen OK. Meddelandet "Installation procedure in progress. Please wait..." visas på skämen.

Efter att du har installerat antennsystemet och mottagaren med lämpliga anslutningar.

• Koppla in ström och slå på mottagaren.
• Tryck på knappen MENU för att visa huvudmenyn.

Följande skärmfönster visas:

Ämnen på undermenyerna visas från 1 till 5. Du behöver en pin-kod för att komma till undermenyema 1, 2 och 3.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●

●●●●●●●●●●●●●●

1. Installation

Den här menyn består av 4 undermenyer:

Signal Status , Manual scanning , Auto scanning och Reset to Factory Default <Återställ till fabriksinställningar>.

- Välj "Installation" i huvudmenyläget för att välja undemeny.

- Ange PIN-kod.

Om du inte har angett din egen PIN-kod används PIN-koden 0000, eftersom den är förinställd.

1.1 Signal Status

Du kan se signalstatus för den kanal du önskar.

- Välj kanalen med slifferknapparna (0 \~ 9) eller knapparna ◀/►. Du kan välja en kanal från 1 till 69.

- Den aktuella signalen och maxsignalen visas på skärmen.

Obsi Den nivå som anges under "Signal Status" är endast för referens.

Signalstrykan kan vara tillräcklig även vid den nivå som inte anges som maximal.

- Den aktuella signalen och maxsignalen visas längst ned i förstret.

1.2 Manual Scanning

För att fininställa nya kanaler och svaga signaler har mottagaren försetts mod alternativet "Manual Scanning" där kanalinformation kan anges av användaren.

• Välj kanal för manuell sökning.
• Tryck på OK för att starta den sökningen.

1.3 Auto Scanning

Undermenyn "Auto Scanning" gör det möjligt att ladda ner kanalema automatiskt.

Så här laddar du ner kanalerna automatiskt:

- Tryck på knappen OK.

Menyn Auto Scanning visas.

Du bör trycka på OK för att lagra alla kanaler i mottagaren.

1.4 Reset to Factory Defaults <Återställ till fabriksinställningar>

Den här funktionen är till för att återställa värden till fabriksinställningar om användaren har fått problem vid ändring av värden för kanalinformation eller andra typer av fel. Om du trycker på knappen OK i rutan återställs mottagaren till fabriksstandard automatiskt.

Ölnd Dina tidigare inställningar tas bort!

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

Menyn "Channel Organising" används för att ta bort All Channels eller för att ange Favorite channels , eller flytta laboritkanaler dit du vill ha dem.

- Ange PIN-kod.

Om du inte har angelt din egen PIN-kod används PIN-koden 0000, eftersom den är förinstald.

Tryck på knappen OK för att ta bort alla kanaler och tryck på MENU / EXIT för att gå ur fönstret.

Dessutom kan du registrera en kanal till flera olika favoritgrupper.

• Välj önskad Favorite Group (FAV1\~FAV9) med knappen FAV.
• Välj önskad kanallista med ▲ / ▼ eller PG+/PG- i listan för TV eller RADIO.
• Tryck på den RÖDA (i) knappen och registrera den valda kanalen i Favorite Group .
• Tryck sedan på OK för att bekräfta.

Du kan ändra TV- eller Radiolistan genom att trycka på knappen TV/RADIO och ändra favoritlistan genom att trycka på FAV.

• När du trycker på knappen TV/RADIO växlar du mellan TV och Radio.
• Tryck på knappen FAV för att välja en annan favoritlista.

Så här tar du bort kanaler från Favorite Group :

• Välj en kanallista du vill ta bort med knapparna ▲ / ▼ eller PG+/PG-.
• Tryck på den RÖDA (i) knappen och ta bort den valda kanalen från favoritkanalema.
• Tryck sedan på den GULA (ALT) knappen för att lå hjälp.

Du kan flytta favoritkanalen dit du vill ha den.

• Välj listan för TV/RADIO med knapparna ◀ /▶.
• Fokusera TV/RADIO-kanalen med knapparna ▲ / ▼ eller PG+/PG-.
• Välj kanal genom att trycka på den RÖDA (i) knappen.
• Tryck på ▲ /▼ eller PG+/PG- för att ändra läge för kanalen och tryck på OK för att bekräfta.
• Om du vill återställa kanalen till det initiala lägel ska du inte trycka på OK utan på den BLÅ (AUDIO) knappen.
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

3. Parental Lock

Funktionen "Parental Lock" ställer in restriktioner för visning och förhindrar att någon obehörig kommer åt mottagaren via en PIN-kod på 4 siffror. (Den fabriksinställda PIN-koden är: 0000)

När du väljer den här menyn har du tre alternativ: du kan spärra valfri kanal och ändra PIN-koden.

- Ange PIN-kod.

Om du inte har angett din egen PIN-kod används PIN-koden 0000, eftersom den är förinställd.

• Välj TV/RADIO-kanalsfönstret med knapparna ◀/► eller TV/RADIO.
• Fininstall kanalen genom att trycka på ◄/► eller PG+/PG-.
• Väll kanallås genom att trycka på den RÖDA (i) knappen.
• Tryck sedan på OK för att bekräfta.

Kanalen läses. När du sedan vill titta på kanalen måste du ange en PIN-kod i fönstret.

Efter att du har angett PIN-kod för att få åtkornst till en kanal med bamlås fungerar den på alla andra kanaler som är spärrade på samma sätt.

Detta innebär att du kan få åtkomst till alla kanaler med barnlås genom att ange en PIN-kod på valfri barnlåst kanal.

- Tryck sedan på den GULA (ALT) knappen för att få hjälp.

Så här upphäver du barnlåset:

- Tryck på den RÖDA (i) knappen för att avoryta låsningen.

3.2 Change STB PIN code <Ändra pinkod för mottagaren>

För att kunna ändra PIN-kod väljer du alternativet "Change STB PIN code" <Ändra PIN-kod för mottagaren>.

Du kommer då till följande meny:

Med det här alternativet måste du ange aktuell PIN-kod vid den första markören och önskad PIN-kod vid den andra. Ange koden en gång till för att bekräfta.

Glöm inte att PIN-koden ska innehålla 4 silfror.

FABRIKSINSTÄLLD PIN-KOD: 0000.

- Tryck sedan på den GULA (ALT) knappen för att få hjälp.

Casa: Kontakta din återförsäljare eller leverantör om du glömmer PIN-koden. När du har ändrat lösenord är det viktigt att du inte glömmer det och att du förvaran det på ett säkert ställe.

3.3 STB Maturity rating

Funktionen STB Maturity rating spärrar automatiskl program som anses olämpliga för barn. Användaren måste ange en PIN-kod innan de här restriktionerna ställs in eller ändras.

• Tryck på knapparne ◀/► för att välja en eller flera äldersgränser: 3 eller mindre, från 4 till 17, 18 etc.
• Mottagaren Maturity rating blockerar automatiskt visningsåldern som är "more restrictive" .

Om du exempelvis väljer att ange "4" som spärr kommer de som är 3 år eller mindre automatiskt att spärras också.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

4. System Setup

Med det här alternativet kan du ändra fabriksinställningarna efter dina egna önskemål.

4.1 Language & Country Selection

Alternative "Language & Country Selection" gör det möjligt för användaren att välja land och önskat språk för texten på skärmen, ljudspår, text-TV, undertextning och EPG.

• Det finns fem språk tillgängliga, för att användare från olika länder ska kunna välja enligt sina önskemål.
• Välj land med knapparna ◀/▶
  (Välj land. Kanalfrekvensen varierar från land till land.)
• Tryck på knappama ◀/► för att välja språkmeny och tryck sedan på OK.
• Språk för OSD, ljudspår, text-TV, undertextning eller EPG varierar enligt det valda språket.
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

4.2 OSD Setting

Du kan ställa in OSD transparency , display time , Color Scheme och OSD Position .

- Välj OSD Transparency level . Nivån för OSD-transparens varierer mellen 1 och 100 %. Inställningen görs med sifferknapparna ◄/► eller PG+/PG-.

◄/► : Inställningen sker i steg om 1 %.

PG+/PG- : Inställningen skeri steg om 10%

Den här transparensen appliceras INTE för färgschema med alternativet "User Defined" .

- Ställ in visningstiden för informationsrutan som visas på skärmen. Tidsintervallet ligger mellan 0,5 och 60,0 sekunder. Inställningen görs med sitlerknapparna ◀/► eller PG+/PG-.

◄/► : Inställningen sker i steg om 0.5 sek.

PG+/PG- : Inställningen sker i steg om 1 sek.

- Tryck sedan på den GULA (ALT) knappen för att få hjälp.

- Ställa in Color Scheme : Du kan ändra färg enligt dina önskemål. (exempelvis bakgrund, text, symbol, rader etc.)

Färgschema 1: ändrar menyn till himmelsblätt.

Färgschema 2: ändrar menyn till grönt.

Färgschema 3: ändrar menyn till mörkbrunt.

Användardefinierat: Ställer in färg enligt användarens önskemål, EPC-farger: Ställer in färg i EPC-menyn.

Färgschema 1, 2 och 3 kan ändras senare genom att du uppgraderar programvaran.

HANTERA MOTTAGAREN HANTERA MOTTAGAREN

●●●●●●●●●●●●●●

●●●●●●●●●●●●●●

Så här ställer du in User defined mode eller EPG color mode

• Tryck på den GRÖNA (TEXT) knappen. Det alternativ du vill ändra på visas.
• Flytta på alternativet du vill ändra genom att använda knapparna ▲ / ▼.
• Du kan välja färg med knapparna ◀/ ▶
• Tryck sedan på OK för att bekräfta.

För att se hjälomeddelandet trycker du på den GULA (ALT) knappen.

OSD Position

- Placera markören över det läge du vill ha den och tryck på knapparna. ▲ / ▼ eller ◀ / ▶ tills skärmen flyttar till den position där du vill ha den. Skärmen flyttar till den position du vill ha den.

4.3 Media Settings

Du kan ange olika inställningar du vill ha för Media settings .

Placera markören i undermenyn och tryck sedan på OK.

• Tryck på knapparna ▲ / ▼ för att llytta till underalternativen och tryck på knapparna ◀ / ▶ för att välja alternativ.
• Tryck sedan på OK för all bekräfta.
• Tryck på knappen MENU/EXIT för att gå ur huvudmenyn.
• TV system: endast PAL.
• Välj TV type enligt den TV du har: STANDARD 4:3 format eller WIDE SCREEN 16:9-format.
• Välj aspect ratio conversion : Letter Box, Pan & Scan, Mixed eller Full.
• Välj Video Signal Type : Composite, Composite+RGB.
• Välj Dolby digital auto selection : On eller Off
• Välj Subtitle automatic selection : On , Hard of Hearing eller Off
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

4.4 Time & Timer Setting

1) Time

• Placera markören över den här undermenyn.
• Tryck på knappara ◀ / ► för att växla mellan inställningslägona Auto och Manual Time Zone .
• Om du väljer det manuella läget trycker du på ◄/► för att ändra den lokala tiden i Time Zone .

GMT är standardtiden enligt Greenwichs sändningssignal. Den kan inte ändras.

2) Timer

15 timers stöds inklusive timers från EPG.

• Väll timemummer på 'Timer' med knapparna ◀/► från 1 till 15.
• Använd knapparna ◄/► för att välja en programserie du vill reservea. Daily , Every Sunday , Every Monday , Every Tuesday , Every Wednesday , Every Thursday , Every Friday , Every Saturday , Once , Om timern har ställs in från EPG-skärmen visaa EPG på 'Event Repetition' .
• Tryok på de numeriska (0–9) knapparna för att ställa in den tid du önskar och tryok sedan på knapparna ▶/▶ för att valja en växlingstid du vill reservena. Om den inställda tiden på "Switch-on Time" «Påslagningstid» är samma som för "Switch-off Time" «Frånslagningstid», arbetar timem 12 timnar,
• Välj ett TV-program som ska stallas in som hänoelse med knapparna ◄/►. När du trycker på knappen TV/RADIO växlar du mellan TV och Radio.
• Du kan även ställa in timem på Daily och Every Monday stc. Programserlen har prioritet. Om du exempelvis ställer in timem på Once och Daily <Dagligen, så kommer 'Once' att skriva över 'Daily' den dagen. Om timem körs visas meddelandet "Running" och ett timemummer på "Timer".
• Tryck sedan på den GULA (ALT) knappen för att få hjälp.

5. Inbäddad Viaccess

1) Change PIN Code <Ändra PIN-kod>:

Andra pinkoden för smartkortet vid behov.

2) Change Parental Rating <Ändra barnlås>:

Ändra inställningen för familjefiltret vid behov.

Cbai Den här tjänsten erbjuds inte av alla kanaler.

3) Change Lock indicator :

Du kan ändra lässtatus för Viaccess smartkortet.

4) Issuer Information :

Här hittar du all information som finns lagrad av tillverkaren på smartkortet.

5) Authorization :

Det här alternativet anger behörignetsstatus för smartkortet.

FELSÖKNING

Problem	Möjlig	orsak	Åtgård
Lysdioden visas inte på Nåtsiaden är inte niktigt: Koppia in nåtsiaden
frontpanelen inkoppladIngen strömliförsel
Inga bilder syna på svärmen	Mottagaren är tvilolåger: SOART är inte anatuten korrekt till Kontrollers och korrigera anslutningen; vidoutgång på tevan; tel kanal olor vidoutgång har. Kontrolera kanal och vidoutgång och valta för teven korrigera (teven bruksanvanning)
Ingot fijud Ljudkabeln är inte komekt: Kontrollera anslutningen och korrigera; analuten; Volymnivå = 0; Öka volymen på tevan; Mune aktiverst Tryck på knappen MUTE
Fjärkkontrollan lungorst inte som den ska	Battorierna är kanske sut eller inte ordentligt isatta		Rikla fjärkkontrollan mot mottagaron, Byt batterer eller satt i dem komplekt
Dålig bikkvalilot	Signalslyrkan för låg		Kontrollera signalslyrkan i installationsmyn och justera antennens riktning
Felmeddelande på skärmen "Searching for signal" <Söker signal>	Antennsaliden är inte anatuten eller älter löst. Felsiktig placering av antennen.		Kontrollera anslutningen och korrigera. Kontrollera riktningen och korrigera. Kontrolera signalslyrkan i Installationsmyn.
Felmeddelande på skärmen "Channel data does not exist." <Kanainformationen finns inte>	Mottagaron är inte installårsd		Sök i installationsmyn

Avfallshantering

Enheten, förpackningsmaterialet (exempelvis frigolit) och batterier får aldrig kastas

tillsammans med hushållsavfailet.

Kontrollera vad som gäller i din kommun och gör dig av med allt enligt de regier som gäller.

TEKNISKA SPECIFIKATIONER

Strömtillförsel

Typ: SMPS

Inspänning: AC 100 - 240V\~, 50/60 Hz

Säkring

Energiförbrukning:

Viloläge:

250 V/T1.6 AH

Max. 10W

7W

Demodulator

Typ: COFDM DEMODULATION (DVB-T)

FFT: 2K ELLER 8K

Kodhastighet:

Skyddsintervall:

1/2, 2/3, 3/4, 5/6, 7/8

Obst Specifikationerna på mottagaren kan ändras utan föregående meddelande.

TEKNISKA SPECIFICATIONER

VIDEO

Videotyp: PAL

Gränssnitt: 2 SCART (AV1, AV2)

Impedans:

75Ω

Utgångsnivå: 1Vp-p

AUDIO

Gränssnitt: 2 SCART (TV, VCR)

Impedans:

600Ω

Utgångsnivå: 3.0Vp-p max (justerbar)

Frekvensrespons: ±3dB (20\~15kHz)

DIGITAL AUDIO (S/PDIF): Kontakt: Fiber-Optic

MINNE

Flash: 2MB

SDRAM: 8MB

FYSISK SPECIFICATION

Storlek (B x D x H): 233 x 176 x 38 mm

Vikt (Netto): 0.95Kg

SAMSUNG

DTB-9405V
