BRUKSANVISNING WD-16205FD LG

Gratulerar till din nya, helautomatiska tvättmaskin från LG! Läs noga igenom hela denna bruksanvisning.

Den innehåller anvisningar om hur du på ett säkert sätt installerar, använder och underhåller maskinen.

Spara bruksanvisningen för den händelse att du behöver kontrollera något vid ett senare tillfälle.

Anteckna maskinens modell- och serienummer.

Vaskemaskin

Brukerhåndbok

• Användarvänlig bildskärm. Via LCD-skärmen får du all information du behöver i form av rörliga, detaljerade bilder.
• Skärmen visar såväl text som bilder.
• En snabb titt på skärmen räcker, så har du all information du behöver innan du ska tvätta.
• Manualen för tvättmaskinen kan enkelt laddas hem via LCD-skärmen på panelen.
• På skärmen visas hur tvättprogrammet fortskrider med hjälp av tydliga, rörliga bilder.

På så sätt vet du alltid vad som pågår inuti maskinen.

■ Digital Design

• Denna tvättmaskin är mycket användarvänlig. Alla funktioner visas med tydliga bilder.
• De genomtänkta knapparna och den ergonomiska designen bidrar också till användarvänligheten.
• Det är helt enkelt en digital tvättmaskin av högsta klass.

LGs jumbotrumma kan tvätta cirka 40 % mer tvätt än traditionella tvättmaskiner. En större trumma ger bättre tvättresultat.

■ Mer ekonomisk tack vare intelligent tvättsystem

Minimal energi- och vattenförbrukning tack vare det intelligenta tvättsystemet som själv känner av tvättmängden och vattentemperaturen och sedan beräknar optimal vattennivå och tvättid.

■ Direkt drivsystem

Den avancerade likströmsmotorn roterar trumman direkt utan drivrem och remskiva.

■ Barnsäkring

Barnsäkringssystemet blockerar alla knappar så att barn inte kan komma åt att ändra det inställda programmet när maskinen går.

■ Balanskontroll för tyst centrifugering

Maskinen känner av belastning och balans och fördelar tvätten jämnt, vilket ger lägre ljudnivå under centrifugering.

■ Automatisk omstart

Efter strömavbrott startar programmet automatiskt om från det läge där det befann sig när strömmen bröts.

Innehållsförteckning

Varningar....4

Tekniska data....5

Installation 6

Innan du tvättar....12

Dosering av tvättmedel....13

Kontrollpanelen 14

Så här använder du tvättmaskinen....15

Underhåll....23

Felsökning....26

arningar

LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER MASKINEN

Varning!

För din egen säkerhets skull är det viktigt att du följer anvisningarna i bruksanvisningen. Då minimerar du risken för brand, explosion, elstöt, egendomsskada, personskada och dödsfall.

SÄKERHETSANVISNINGAR

WARNING! : För att minska risken för brand, elstötar och personskada när du använder maskinen, är det viktigt att du följer grundläggande säkerhetsföreskrifter, bland annat följande:

• Maskinen får inte exponeras för väder och vind, vare sig under installationen eller på uppställningsplatsen.
  • Försök aldrig att ändra något i programverket.
• När det gäller reparation, utbyte och service av delar i maskinen får du endast vidta sådana åtgårder som beskrivs i bruksanvisningen eller i reparationsanvisningar för användare, som du förstår och som du har tillräckliga kunskaper för att kunna genomföra.
• Det får inte finnas brännbart material som ludd, papper, trasor, kemikalier m.m. under eller i närheten av maskinen.
• Lämna inte barn utan tillsyn i närheten av maskinen när den är igång. Låt aldrig barn leka med maskinen eller krypa in i den. Detta gäller alla typer av hushållsmaskiner.
• Låt aldrig luckan stå öppen. Barn kan få för sig att hänga på luckan eller krypa in i maskinen.

• Stoppa aldrig in handen i maskinen förrän trumman har stannat helt.

• Tvättning kan påverka textiliers flamsäkerhet.

• Tvätta och/eller tumla inte textilier som har exponerats för lättantändliga eller explosiva ämnen (t.ex. bensin, avfettningsmedel, kemtvättmedel, fotogen, vax, olja, färg m.m.).
• Följ alltid textiliernas tvättmärkning för att förhindra att maskinen exponeras för lättantändliga eller explosiva ämnen.
• Smäll inte igen luckan när du ska stänga den och försök aldrig att öppna luckan med väld när den är läst.
• Dra alltid ut nätsladden eller skruva ur säkringen i proppskåpet vid underhåll eller rengöring av maskinen. Då löper du mindre risk att få en stöt.
• Försök aldrig att använda maskinen om den är skadad, inte fungerar som den ska eller om någon del har plockats bort, saknas eller är trasig. Även sladden och stickkontakten måste vara hela.

SPARA DESSA ANVISNINGAR

JORDNING

Tvättmaskinen måste jordas. Jordningen minskar risken för elstöt vid felfunktion eller maskinfel eftersom strömmen alltid väljer den väg som bjuder minst motständ. Maskinen är försedd med jordad elkabel och jordad stickkontakt. Kontakten måste anslutas till ett jordat uttag som är installerat i enlighet med alla lokala och nationella bestämmelser.

• Använd inte grenkontakt eller skarvsladd utan endast den jordade kontakten.
• Anlita elektriker om du inte har ett jordat vägguttag.

VARNING! : Felaktig anslutning av den jordade kabeln medför risk för elstöt. Om du inte säker på att maskinen är korrekt jordad ska behörig elektriker eller servicetekniker anlitas. Ändra inte på stickkontakten som följer med maskinen – om den inte passar i vägguttaget ska behörig elektriker installera ett lämpligt uttag.

Tekniska data

■ Beteckning : Frontmatad tvättmaskin
■ Nätspänning : 220-240V\~, 50Hz
■ Dimensioner : 600mm(W) × 600mm(D) × 850mm(H)
■ Vikt : 65kg
■ Tvättkapacitet : 7,0kg
■ Max. watt : 2100W
■ Centrifugeringshastighet : Ingen centr./400/600/800/1000/1200/1400/1600
■ Vattenförbrukning : 75 ℓ (10,7 ℓ / kg)
■ Rekommenderat vattentryck : 0,3-10kgf/cm² (30-1000kPa)

* Vi förbehåller oss rätten att av kvalitetsskäl ändra maskinens utseende och tekniska data utan särskilt meddelande.

■ Tillbehör

Tilloppsslang (1EA)

Specialnyckel

installation

Installera och förvara maskinen på en plats där den inte utsätts för temperaturer under 0°C eller väder och vind. Se till att maskinen är ordentligt jordad enligt gällande installationsföreskrifter.

Om maskinen står på en matta ska fötterna justeras så att luften kan cirkulera mellan maskinen och underlaget.

Om du bor i ett område som kan drabbas av kackerlackor eller andra skadedjur, var speciellt uppmärksam på att maskinen och dess omgivningar är rena. Skador som orsakas av skadedjur omfattas ej av garanti.

Maskinen ska installeras och ställas upp på en plats där den inte exponeras för temperaturer under 0°C eller väder och vind. Jorda maskinen i enlighet med gällande bestämmelser och föreskrifter.

Om maskinen installeras på mattbelagt golv får öppningen i bottenplattan inte täppas igen av mattan.

■ Transportsäkringar

Maskinen är försedd med transportsäkringar som förhindrar maskinskada under transport.

- Allt förpackningsmaterial och samtliga transportskydd (bultar) måste avlägsnas innan tvättmaskinen kan tas i bruk.

När du tar bort förpackningsmaterialet från maskinens underdel, se till att även få med transportstödet i mitten av det undre förpackningsmaterialet.

■ Borttagning av transportsäkringar

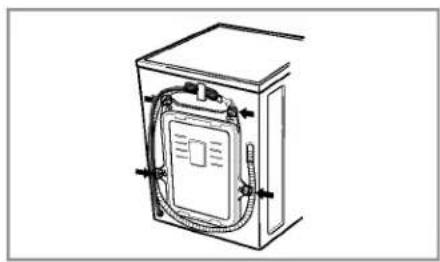

1. Vid transport skyddas maskinen av 4 transportsäkringar. Innan maskinen används ska transportsäkringarna med gummibussningar tas bort.

- Om du inte tar bort säkringarna och gummibussningarna kan de orsaka kraftiga vibrationer, buller och felfunktion.

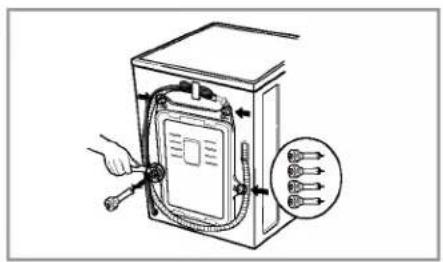

1. Skruva ur de 4 transportsäkringarna med medföljande specialnyckel.

1. Ta ut de 4 transportsäkringarna med gummibussningarna genom att vrida en aning på bussningarna. Spara de 4 transportsäkringarna och specialnyckeln för framtida bruk

- Om du behöver transportera maskinen måste du sätta tillbaka transportsäkringarna.

1. Tillslut hålen med medföljande täckbrickor.

installation

■ Krav på installationsplatsen

Plant golv:

Tillåten lutning under hela tvättmaskinen är 1°.

Eluttag:

Måste sitta högst 1,5 meter från endera sidan av tvättmaskinen. Överbelasta inte eluttaget med mer än en maskin.

Fritt utrymme:

Tvättmaskinen behöver fritt utrymme runt om. (10 cm på baksidan och 2 cm på höger och vänster sida)

Lägg inte tvätt ovanpå maskinen.

Detta kan skada maskinens yta eller knapparna.

Placera tvättmaskinen på ett jämnt, plant golv.

Se till att luft kan cirkulera fritt runt maskinen och inte hindras av mattor etc.

• Försök aldrig korrigera eventuella ojämnheter i golvet med hjälp av träbitar, kartong eller liknande.
• Om maskinen måste placeras intill en spis eller annan värmekälla måste ett isolerande skikt (85x60 cm) placeras mellan tvättmaskinen och värmekällan. Skiktet ska vara täckt med aluminiumfolie på den sida som vetter mot värmekällan.
• Tvättmaskinen får inte installeras i utrymmen där temperaturen kan sjunka till under fryspunkten (0°C).
• Se till att tvättmaskinen placeras så att den är lätt åtkomlig för servicepersonal om den skulle behöva repareras.
• När tvättmaskinen ställts på plats, justera de fyra fötterna med hjälp av den medföljande skruvnyckeln så att maskinen står stadigt och så att det finns ett utrymme på ca 20 mm mellan tvättmaskinens översida och undersidan av ev. överliggande arbetsbänk.

installation

■ Elanslutning

1. Använd inte skarvsladd eller grenkontakt.
2. En skadad nätsladd är förenad med fara och måste därför bytas ut av tillverkaren, dennes servicetekniker eller liknande behörig person.
3. Dra alltid ur stickkontakten och stäng vattentillförseln när du har använt maskinen.
4. Anslut maskinen till jordat vägguttag i enlighet med gällande installationsföreskrifter.
5. Nätsladdens stickkontakt måste vara lätt åtkomlig.
6. Servicearbeten på maskinen ska endast utföras av kvalificerade servicetekniker.
   Reparationer som utförs av okvalificerade personer kan orsaka skador eller allvarliga fel.
7. Kontakta din lokala serviceverkstad. Installera inte maskinen i rum där temperaturen kan sjunka under 0°C. Frusna slangar kan spricka under tryck. Den elektroniska kontrollenhetens pålitlighet kan påverkas av temperaturer under 0°C.
8. Om maskinen levereras under vintermånaderna och temperaturen är under 0°C: Förvara maskinen i rumstemperatur i ett par timmar innan den börjar användas.

■ Använd nya slangar när du ansluter tvättmaskinen till vattenledningen. Gamla slangar får inte användas.

■ Vattenanslutning

▶ Vattentrycket ska vara lägst 30 kPa och högst 1000 kPa (0,3\~10 kg/cm²).
▶ Ü Se till att inte skada gängningen när du ansluter tilloppsslangen till kopplingsstycket.
▶ Om vattentrycket överstiger 1000 kP ska dekompressionsanordning installeras.
- Tilloppsslangen levereras med två gummipackningar som förhindrar vattenläckage.
- Kontrollera att anslutningarna är vattentäta genom att öppna kranen helt.
- Kontrollera med jämna mellanrum att slangen är hel och byt vid behov.
- Kontrollera att slangen inte ligger i veck och att den inte är klämd.

nstallation

■ Vanlig kran utan gängor och tilloppsslang med skruvkoppling

1. Lossa lässkruven före montering på kranen.

2. Skjut upp kopplingen tills gummipackningen ligger tätt an mot kranen. Dra åt de 4 skruvarna.

3. Skjut tilloppsslangen uppåt så att gummipackningen i slangen sluter tätt om kranen och dra sedan åt kopplingen genom att skruva den medurs.

■ Vanlig kran utan gängor och tilloppsslang med snabbkoppling

1. Lossa skruven på det övre kopplingsstycket.

- Ta bort riktbrickan om kranens diameter är stor.

1. Skjut upp det övre kopplingsstycket tills gummipackningen ligger tätt an mot kranen. Dra åt de 4 skruvarna.

• Vrid mellankopplingen så att vatten inte läcker ut.
- Kontrollera att gummipackningen sitter i slangkopplingen.

1. Anslut tilloppsslangen till mellankopplingen genom att skjuta brickan nedåt.

- Stäng av kranen innan du tar bort tilloppsslangen från mellankopplingen. Dra sedan slangen nedåt genom att skjuta brickan nedåt.

- Maskinen levereras med enbart kallvattenkoppling. - Kontrollera att slangen inte ligger i veck och att den inte är klämd.

Använd horisontell kran

Horisontell kran

Förlängningskran

Rektangulär kran

installation

Maskinen är ej avsedd för användning till sjöss eller i fordon, som t ex husvagnar eller flygplan. Stäng av vattentillförseln om maskinen ska lämnas ensam en tid (t ex under semestern), speciellt om det inte finns någon golvbrunn i närheten.

Tag bort nätsladden och förstör stickkontakten när maskinen ska slängas. Förstör även lucklåset. Därmed undviker du att maskinen kan bli en dödsfälla för barn.

Förpackningsmaterial (t ex plastfilm, styrofyll) kan vara farligt för barn p g a kvävningsrisk. Förvara förpackningsmaterial oåtkomligt för barn.

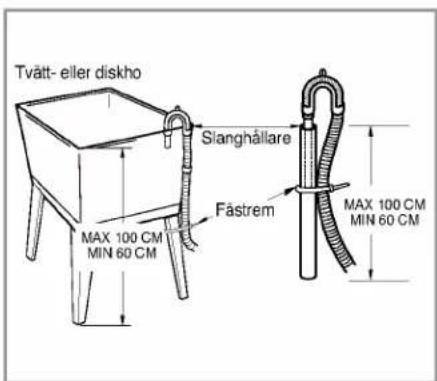

• Fäst avloppsslangen vid tvätt- eller diskhon med hjälp av en kedja.
• Om du fäster avloppsslangen ordentligt skyddar du golvet från vattenskada vid läckage.

• Avloppsslangen får inte placeras högre än 100 cm över golvet.
• Fäst avloppsslangen ordentligt så att risken för läckage minskar.
• Om avloppsslangen är för lång orsakar detta onödigt hög ljudnivå.

installation

■ Nivåjustering

1. Undvik onödigt hög ljudnivå och vibrationer genom att installera tvättmaskinen på ett plant golv, helst i ett hörn av rummet.

2. Om golvet är ojämnt, justerar du maskinens fötter så att maskinen står i våg (stoppa inte in träbitar eller annat under fötterna). Kontrollera att alla fyra fötter vilar stadigt på golvet. Kontrollera med vattenpass att maskinen står i våg.

* När du justerat fötterna, dra åt låsmuttern genom att dra den moturs.

Om tvättmaskinen placeras på ett upphöjt fundament måste fästjärn användas för att utesluta risken att den faller ned.

Diagonalkontroll

Tryck på vart och ett av topplåtens fyra hörn. Om maskinen vickar när du trycker på ett hörn måste du justera motsvarande fot.

■ Betonggolv (klinkers etc.)

• Golvet på installationsplatsen måste vara rent, torrt och jämnt.
• Installera tvättmaskinen på ett plant, hårt golv.
• Undvik att golvet under maskinen blir vått och därmed halt. Om detta är svårt att undvika, rekommenderar vi att en gummimatta placeras under maskinen.

Trägolv

• Trägolv, speciellt sådana som är uppbyggda på reglar, kan vara särskilt känsliga för vibrationer.
• Om maskinen trots allt installeras på ett sådant trägolv och vibrationer uppstår, rekommenderar vi att du placerar gummifötter, minst 15 mm tjocka, under var och en av tvättmaskinens fötter.
• Man kan även placera en minst 3 cm tjock bänkskiva under maskinen för att minimera eventuella vibrationer.
• Placera om möjligt tvättmaskinen i ett hörn, eftersom golvet är mer stabilt där.

※ Sätt på gummifötter för att minska vibrationerna.

Gummifötter (artikelnr. 4620ER3001B) kan beställas från LG:s reservdelsavdelning.

Gummifot

Viktigt!

• En korrekt placering av tvättmaskinen är viktigt för att den ska hålla så länge som möjligt och fungera problemfritt.
• Tvättmaskinen måste stå helt horisontellt och stadigt.
• Den får inte vicka åt något håll.
• Installationsplatsen måste vara ren, utan golvvax, oljespill eller andra beläggningar.

Innan du tvättar

■ Råd och tips

1. Tvättmärkning

Titta på tvättmärkningen i dina kläder så får du reda på vilket material plaggen är tillverkade av och hur de ska tvättas.

2. Sortering

Det bästa tvättresultatet får du om du sorterar tvätten i högar med likartade plagg som kan tvättas med samma tvättprogram. Olika material kräver olika vattentemperaturer och centrifugeringshastigheter. Tvätta alltid vita/ljusa kläder för sig. Mörkfärgade plagg kan avge färgämnen och ludd som missfärgar ljusa plagg. Tvätta helst inte hårt smutsad tvätt samtidigt med lätt smutsad tvätt.

Nedsmutsning (härd, normal, lätt) Färg (vit, ljus, mörk) Ludd (avluddande, luddsamlande)

Sortera tvätten efter graden av nedsmutsning. Tvätta vita plagg för sig och kulörta plagg för sig. Tvätta plagg som luddar av sig för sig och plagg som drar åt sig ludd för sig.

3. Inläggning av tvätt i maskinen

■ Blanda stora och små plagg. Lägg först in stora plagg, som helst inte bör utgöra mer än halva tvättmängden. Tvätta inte enstaka plagg eftersom det kan leda till felaktig belastning. Lägg i stället in ytterligare ett eller två likartade plagg.

- Töm fickor. Gem, spikar, hårklämmor, tändstickor, pennor, mynt, nycklar och liknande hårda saker kan skada både maskinen och dina kläder.

- Stäng dragkedjor och knäpp knappar o.dyl. så att dessa inte hakar i andra plagg.

- Utsatta partier som kragar och ärm- och byxuppslag blir renare om du förbehandlar dem med lite tvättmedel löst i vatten. Förbehandla även fläckar.

osering av tvättmedel

■ Dosering av tvättmedel och sköljmedel

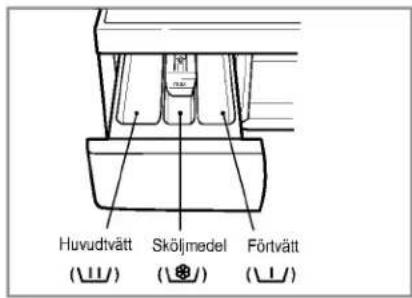

1. Doseringsbehållaren

• Endast huvudtvätt → 📊
  • Förtvätt + huvudtvätt → ∪· ∪ ∪

2. Dosering av sköljmedel

• Vid dosering av sköljmedel får nivån inte överstiga linjen som anger maxnivån. Om du fyller på mer sköljmedel kan det spolas från facket för tidigt och fläcka kläder.
• Lämna inte kvar sköljmedel i facket längre tid än 2 dagar. (Sköljmedel kan hårdna.)
• Sköljmedel tillsätts automatiskt under den sista sköljcykeln.
• Öppna inte facket när maskinen fylls med vatten.
• Lösningsmedel (bensen etc.) får inte användas..

Häll inte sköljmedel direkt på kläderna.

3. Dosering av tvättmedel

• Följ tvättmedelstillverkarens doseringsanvisningar
- Om du använder för mycket tvättmedel kan detta leda till kraftig skumbildning, vilket ger sämre tvättresultat och innebär en kraftig belastning på motorn (risk för driftfel).
- Använd tvättmedelspulver endast i frontmatade maskiner
- Doseringen av tvättmedel kan behöva anpassas till vattentemperaturen, vattnets hårdhet, tvättgodsets storlek och graden av nedsmutsning. Kraftig skumbildning ger sämre tvättresultat.

\* Tips

Fylld maskin : följ tillverkarens anvisningar. Halvfylld maskin :

3/4 av normal mängd. Minimal tvättmängd : 1/2 av normal mängd.

- Tvättmedlet spolas från facket i början av programmet.

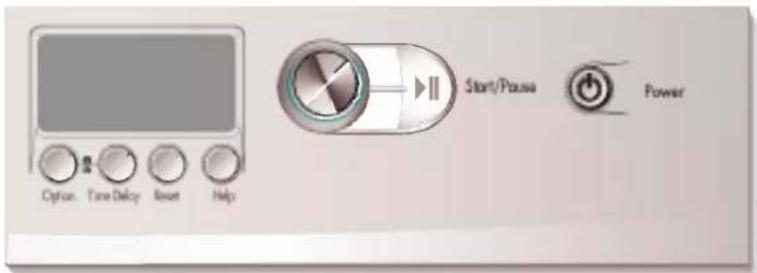

ontrollpanelen

Program	Material Typ	Rätt temp. (välj)	Tvätt (välj)	Maximal tvätt-mängd	Vatten i liter	Energi i kWh	Tid i minuter
Vittvätt	Kontrollera först om materialet tål maskintvätt (vit bomull, linnehanddukar, lakan...)	95°C (40°C, 50°C, 60°C)	Huvud +[Förtvätt] +[Blötläggning]	7,0kg	95	2,9	165
				5,0kg	88	2,4	165
				2,0kg	75	1,8	125
Kulörtvätt	Färgäkta plagg (skjortor, nattlinnen, pyjamas...) och lätt smutsad vit bomull (under-kläder...)	40°C (Kall, 30°C, 50°C, 60°C)	Huvud +[Förtvätt] +[Blötläggning]	7,0kg	75	0,72	122
				5,0kg	65	0,7	122
				2,0kg	52	0,6	112
Syntetiskt	Polyamid, akryl, polyester	40°C (Kall,30°C, 60°C,50°C)	Huvud [+Förtvätt] +[Blötläggning]	3,5kg	60	0,5	89
				2,0kg	48	0,4
Fintvätt	Fintvätt (siden, silke, gardiner ...)	30°C (Kall, 40°C)	Huvud	3,0kg	60	0,5	64
				1,0kg	48	0,3
Ylle	Ylleplagg i ren, ny ull som tål maskintvätt	30°C (Kall, 40°C)	Huvud	2,0kg	52	0,3	62
				1,0kg	48	0,2
Handtvätt	“Handtvätt” i plaggets tvättmärkning	Kall (30°C,40°C)	Huvud	2,0kg	52	0,03	56
				1,0kg	48	0,01
Snabb 30	Tvättgods av samma typ som Kulörtvätt och syntetiskt	30°C (Kall, 40°C)	Huvud	5,0kg	48	0,3	30
				2,0kg	40	0,2

* Förtvätt : Hårt smutsad tvätt och plagg med proteinfläckar.
Förtvätt kan användas till programmen Vittvätt, Kulörtvätt och Syntetiskt.
* Vattentemperatur: Välj vattentemperatur för tvättprogrammen. Följ alltid tvätträden för de kläder du tvättar.
* Eko : Om du väljer funktionen Eko, sänks vattentemperaturen och tvättiden förlängs. Därigenom spar du energi.
Vid Vittvätt, Kulörtvätt och Syntetiskt vid temperaturer över 60°C kan du välja funktionerna Eko.

Så här använder du tvättmaskinen

1. Autoprogrammet (Kulörtvätt)

• Tryck på Till/Från för att starta.
• Tryck på Start/Paus.
  • Autoinställningar
• Tvätt : Endast huvudtvätt
• Sköljning : 3 gånger
• Centrifugering : 1600 v/min
• Vattentemperatur : 40°C
• Program : Kulörtvätt

2. Manuell inställning

• Tryck på Till/Från för att starta.
• Välj inställningar genom att trycka på de aktuella knapparna.

På sidorna 16 – 22 kan du läsa mer om manuell inställning av olika funktioner.

- Tryck på Start/Paus.

3. Ljudsignal till/från

• Aktivera funktionen Ljudsignal till/från genom att samtidigt trycka på Tillval och Hjälp av starttid.
• Du kan när som helst aktivera Ljudsignal till/från. Funktionen är aktiverad när strömmen slås från, men inaktiveras automatiskt vid strömavbrott.

4. Automatisk inställning för halv tvättmängd.

• När du har en liten tvättmängd sparar du tid och pengar genom att använda den automatiska inställningen för halv tvättmängd.
  Maskinen justerar automatiskt vattennivån i förhållande till tvättmängden.
• Tack vare detta system använder maskinen bara så mycket vatten som behövs för att tvätta och skölja aktuell tvättmängd.
• När du har en liten tvättmängd sparar du tid och pengar genom att använda den automatiska inställningen för halv tvättmängd.

Ett automatiskt system justerar vattennivån i förhållande till tvättmängden.

Så här använder du tvättmaskinen

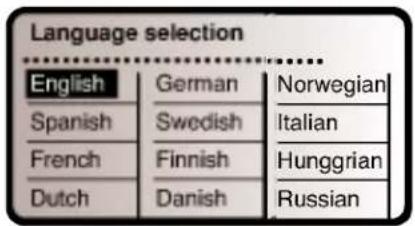

Språkval

1. Tryck på Hjälp-knappen.

Help

1. När språket är valt visas "Lagrar inställningsdata".

1. Vrid programväljaren till 1 (Språkval).

1. När valet av språk är fullbordat visas "Klar!" på displayen.

1. Vrid programväljaren till önskat språk och tryck därefter på programväljaren.

Så här använder du tvättmaskinen

(1) Knapp: Till/Från

(2) Vred: Program

(3) Knapp: Start/Paus

(4) Knapp: Tillval

(5) Barnsäkring

(6) Knapp: Fördröjning av starttid

(7) Knapp: Återställning

(8) Knapp: Hjälp

Till/Från

Power

1. Till/Från (Strömbrytaren)

• Slå på strömmen genom att trycka på Till/Från.
• Till/Från kan även användas till att ångra inställning av Födröjning av starttid.

2. Autoprogrammet

• När du trycker på Till/Från är maskinen inställd på programmet Kulörtvätt.
• Om du vill välja ett annat program trycker du på Start/Paus.
• Autoprogrammet Kulörtvätt / Huvudtvätt / Normal sköljning / 1600v/min / 40°C

Program

1. Program

• När du trycker på Start/Paus är maskinen inställd på programmet Kulörtvätt.
• Så här väljer du tvättprogram och tillvalsfunktioner
• Tryck på knappen Till/Från.
• Välj tvättprogram (vittvätt, kulörtvätt ...) genom att vrida på programväljaren.
• Tryck in programväljaren.
• Vrid på programväljaren till önskad funktion (tvätt, skölj, centrifugering, temperatur ...)
• Tryck in programväljaren och välj önskad tillvalsfunktion.
• Tryck in programväljaren.
• Tryck på knappen Start/Paus.
• Om du vill välja ett annat program vrider du Programvredet till önskat program: "Vittvätt-Kulörtvätt-Syntetiskt-Ylle-Handtvätt-Fintvätt-Snabb 30-Skölj+centrifugering-Endast centrifugering-Endast tömninge".
  För mer information om vilken typ av tvätt som passar för vilket program, se sidan 14.

2. Ordningsföljd

• Vittyätt - Fintvätt
• Kulörtyätt - Skölj+centrifugering
• Syntetiskt - Endast centrifugering
• Ylle - Endast tömning

- Handtvatt

- Snabb 30

Så här använder du tvättmaskinen

Start/Paus

1. Start

- Start/Paus( ▶II) använder du till att starta och stoppa tvättprogrammet.

2. Paus

- Tryck på Start/Paus(▶II) om du tillfälligt vill stoppa tvättprogrammet.

- När du har tryckt på Start/Paus stängs strömmen automatiskt av efter 4 minuter.

Tvätt

- Huvud

- För + huvud

- Du kan välja typ av sköljning genom att vrida på och trycka in programväljaren.

- Blötlägg

- Ej tvätt

1. Huvud

- Välj Huvudtvätt för lätt och normalt smutsad tvätt.

2. För + huvud

• Välj För + huvud för hårt smutsad tvätt.

- Förtvätt kan du välja för programmen Vittvätt, Kulörtvätt och Syntetiskt.

Lampan tänds när funktionen är aktiverad.

3. Blötlägg

• Blötlägg i c:a 60 minuter, innan "Huvud" startar.
• Efter "Blötlägg" följer "Huvud" utan tömning däremellan.
• "Blötlägg" finns som inställning i tvättprogrammen Vittvätt, Kulörtvätt och Syntetiskt.

Sköljning

- Normal

- Ingen sköljning

- Super

- Stopp före skö

1. Normal

• Vid Vittvätt / Kulörtvätt / Syntetiskt sköljer maskinen 3 gångero
  • Vid Ylle/ Handtvätt / Fintvätt / Snabb 30 sköljer maskinen 2 gånger

2. Super

• Normal + ytterligare 1 sköljning.
- Använd Super om du vill skölja en extra gång när tvätten är hårt smutsad och när du har använt mycket tvättmedel.

3. Stopp före skö

• Om du vill undvika att tvätten blir skrynklig kan du låta tvätten ligga kvar i maskinen utan att den centrifugeras efter sista sköljningen. Då väljer du Stopp före skö genom att trycka på Sköljning.
• När du vill tömma ut vattnet och centrifugera tvätten, trycker du på Start/Paus för att inaktivera Stopp före skö och väljer sedan centrifugeringshastighet eller program. Starta programmet genom att trycka på Start/Paus en gång till.
• Om du bara vill tömma ut vattnet, trycker du på programmet Ingen centrifugering.
  Lampan tänds när Sköljstopp är aktiverat.

Så här använder du tvättmaskinen

Centrifugering

- Du kan välja typ av centrifugering genom att vrida på och trycka in programväljaren.

• Ingen centrif.
  -400
  -600
  -800
  -1000
  -1200
  -1400
  -1600

1. V/min för centrifugering

• Du kan ställa in följande v/min för Centrifugering.
• Vittvätt / Kulörtvätt / Snabb 30 Ingen centrif. - 400 - 600 - 800 - 1000 - 1200 - 1400 - 1600
• Syntetiskt / Ylle Ingen centrif. - 400 - 600 - 800 - 1000
• Fintvätt / Handtvätt Ingen centrif. - 400 - 600 - 800

Vattentemp.

- Du kan välja typ av Vattentemp. genom att vrida på och trycka in programväljaren.

• Följande vattentemperaturer kan ställas in:
- Vittvätt

$$ 4 0 ^ {\circ} \mathrm{C} - 5 0 ^ {\circ} \mathrm{C} - 6 0 ^ {\circ} \mathrm{C} - 9 5 ^ {\circ} \mathrm{C} $$

- Kulörtvätt & Syntetiskt

$$ \mathrm{Kall} - 3 0 ^ {\circ} \mathrm{C} - 4 0 ^ {\circ} \mathrm{C} - 5 0 ^ {\circ} \mathrm{C} - 6 0 ^ {\circ} \mathrm{C} $$

- Ylle, Fintvätt, Snabb 30, Handtvätt Kall - 30°C - 40°C

Den tända lampan visar vald temperatur.

Se sidan 14 för närmare upplysningar.

Så här använder du tvättmaskinen

Tillval

- Genom att välja olika tillvalsfunktioner (Bio/Eko/Spara tid/Skrynkelskydd) kan du tvätta ännu mer effektivt.

- Du väljer tillvalsfunktionerna genom att trycka på knappen Tillval innan du startar tvättprogrammet.

1.Tryck på knappen Till/Från( ⏻).

1. Välj önskat program.

3.tryck på knappen Tillval.

1. välj önskad funktion och tryck på knappen Start/Paus(▶II).

1. Bio (B)

- Om tvätten är nedsmutsad med proteiner (mjölk, blod, choklad) kan du välja Bio genom att trycka på knappen Tillval. [Vid Vittvätt, Kulörtvätt och Syntetiskt vid temperaturer över 60° C kan du välja funktionerna Bio.]

2. Eko (e)

- Om du väljer funktionen Eko, sänks vattentemperaturen och tvättiden förlängs. Därigenom spar du energi. [Vis Vittvätt, Kulörtvätt och Syntetiskt vid temperaturer över 60°C kan du välja funktionerna Eko.]

3. Spara tid (①)

• Med denna funktion kan du Spara tid för ett program.
• Denna funktion kan inte användas till programmet Snabb 30.

4. Skrynkelskydd (©)

- Välj denna funktion vid centrifugering om du vill undvika skrynklig tvätt.

Barnsäkring

Använd denna funktion om du vill låsa alla knappar så att det inte går att ändra program/funktioner när maskinen är igång.

1. Barnsäkring

- Aktivera Barnsäkring genom att samtidigt trycka på Tillval och Fördröjning.

• När Barnsäkring är aktiverad, är alla knappar lästa.
• Inaktivera Barnsäkring genom att samtidigt trycka en gång till på Tillval och Födröjning.

• Gör så här om du vill ändra programmet när Barnsäkring är aktiverad:
• Tryck samtidigt på Tillval och Födröjning.
• Tryck på Start/Paus(▶II).
• Ändra programmet och tryck på Start/Paus(▶II).

- Du kan när som helst aktivera Barnsäkring. Funktionen inaktiveras automatiskt. Barnsäkring fungerar även när strömmen är frånslagen.

Så här använder du tvättmaskinen

Fördröjning av starttid

1. Fördröjning av starttid

Tvätta med Fördröjd start

• Öppna vattenkranen.
• Lägg in tvätten och stäng luckan.
• Dosera tvättmedel och sköljmedel i facket.

• Inställning av Födröjd start

• Tryck på Till/Från(©).

• Vrid på programväljaren för att välja önskat program eller tillvalsfunktion.
• Vrid Programvredet till önskat program.
• Tryck på knappen Födröjning av starttid eller vrid på programväljaren för att ställa in önskad tid.
• Tryck på knappen Fördröhning av starttid och ställ in önskad tid.

• Tryck på Start/Paus(▶II). (☒)

• När du trycker på Födröjning av starttid visas "3:00". Du kan fördröjda starttiden med 3 – 19 timmar.

• Varje gång du trycker på knappen fördröjs starttiden med en timme.
• Inaktivera Fördröjd start genom att trycka på Till/Från( ⏻).
• Födröjning av starttid är det beräknade antalet timmar tills programcykeln eller den valda funktion (Tvätt, Sköljning, Centrifugering) är klar.
• Fördröjningstiden och den faktiska tvättiden kan variera något beroende på vattentillförsel och vattentemperatur.

Displayen

1. Visning av tvättprocessen

• Här visas i ord och bild hur tvättprogrammet fortskrider.
• För varje del av tvättprogrammet blir bakgrunden mörk och animeringen för den aktuella delen av programmet blir ljus.
• När du rör knappen tänds skärmen. Den släcks igen efter ungefär tre minuter.

• När Barnsäkring är aktiverad visar displayen " 🔍".
• När Födröjd start är aktiverad visar displayen resterande tid tills valt program är klart.

3. Självdiagnos

• Vid maskinfel, visas typ av fel.

“! E”: Fel på vattentrycket
"OE": Vatten svämmar över
"UE": Luckan är inte stängd
"dE": Motorn är överbelastad
“ŁE”: Motorn är överbelastad
"FE": Fel på vattentillförseln
"PE": Tömningsfel
“CE”: Obalans
“L E”: Fel på vattentemperatur

Följ anvisningarna om felsökning på sidan 26 om något av dessa felmeddelanden visas.

Så här använder du tvättmaskinen

4. Tvätten klar

- När tvättprogrammet är klart visas texten "Tvätten är klar!" på tvättmaskinens LCD-skärm.

5. Gångtid

• Under tvättprogrammets gång visas den återstående tvättiden.
  • Tillverkarens rekommendationer:

- Vittvätt: ca 2 timmar och 45 minuter

• Kulörtvätt: ca 2 timmar och 2 minuter
• Syntetiskt: ca 1 timmar och 29 minuter

- Ylle: ca 1 timmar och 2 minuter

• Handtvätt: ca 56 minuter
• Fintvätt: ca 1 timmar och 4 minuter

• Snabb 30 : ca 30 minuter

• Tvättiden kan variera beroende på mängden tvätt, vattentrycket, vattentemperaturen och andra faktorer.

• Om maskinen känner av obalans eller om antiskumfunktionen är aktiverad, behövs längre tvättid. (Du kan öka tvättiden högst 45 minuter.)

Äterställning

Reset

• Efter att programmet stoppats tillfälligt (paus), kan du använda den här knappen för att återställa standardinställningarna för tvätt, sköljning, centrifugering etc.
• När du trycker på knappen Återställning visas åter huvudbilden på skärmen.
• Den här knappen kan också användas när du vill gå tillbaka till huvudbilden efter att ha använt hjälpfunktionen.

Hjälp

Help

• I hjälpfunktionen finns information om de olika programmen, förklaringar för de olika knapparna, tvättips, felsökningsguide (som du kan använda innan du ringer efter hjälp) samt möjlighet att visa det senaste meddelandet.
• I detta avsnitt i användarhandledningen visar vi hur enkelt det är att komma till huvudrubrikerna. Därifrån kommer du enkelt att kunna ta dig vidare för att söka efter mer detaljerad tvättinformation.

nderhåll

* Kom ihåg att alltid dra ut nätsladden innan du rengör tvättmaskinens invändigt.
* Tag bort nätsladden och förstör stickkontakten när maskinen ska slängas. Förstör även luckläset. Därmed undviker du att maskinen kan bli en dödställa för barn.

■ Filtret i tilloppsslangen

• Om vattnet inte spolas in i tvättmedelsfacket blinkar felmeddelandet "IE" på kontrollpanelen.
• Om vattnet är mycket hårt eller innehåller kalkavlagringar kan filtret i tilloppsslangen bli tilltäppt. Därför kan det vara bra att rengöra filtret då och då.

1. Stäng vattenkranen.

1. Skruva loss vattenslangen.

1. Rengör filtret med en hård, styv borste.

1. Montera tillbaka vattenslangen.

■ Silen

* Silen samlar upp trådar och små föremål från tvätten. Rengör silen regelbundet.

▲ OBS! Innan du rengör silen måste du tömma maskinen med avloppsslangen. Var försiktig om vattnet som ska tömmas är varmt.

1. Öppna nedre frontplåtsluckan (①) med hjälp av ett mynt. Vrid på avloppspluggen (②) och lossa slangen.

2. Ta bort avloppspluggen (②) så att vattnet töms. Samla upp vattnet i ett kärl. När vattnet har tömts lossar du silen (③).

3. Rengör silen (3) och sätt tillbaka den genom att vrida fast den medurs. Sätt tillbaka avloppspluggen (2) och stäng nedre frontplåtsluckan.

Underhåll

■ Doseringsbehållaren

* Med tiden kan tvättmedel och sköljmedel avlagras i facken.

• Därför bör du då och då rengöra facken under rinnande vatten.
• Du kan ta loss hela behållaren från maskinen genom att trycka ned spärren och dra ut den.
• Ta bort den övre delen av sköljmedelsfacket så blir det lättare att rengöra facket.

■ Urtaget för doseringsbebehållaren

* Tvättmedel kan också ansamlas i urtaget för behållaren och därför bör du ibland rengöra även detta med hjälp av en tandborste.
- När du är klar med rengöringen sätter du tillbaka behållaren på plats och kör ett sköljprogram utan tvätt.

■ Tvättrumman

• Om du bor i ett område med hårt vatten kommer det med tiden att bildas kalkavlagringar i tvättmaskinen som är svåra att upptäcka och besvärliga att få bort. Så småningom kan kalkavlagringarna orsaka störningar i driften och om du inte får bort kalken måste du till sist byta ut maskinen.
• Även om tvättrumman är tillverkad av rostfritt stål kan det ändå bildas små rostfläckar via mindre metallföremål (gem, säkerhetsnålar etc.)
• Tvättrumman bör därför rengöras med jämna mellanrum.
• Om du använder kalkborttagningsmedel, färg- eller blekmedel, kontrollera då att medlen är avsedda för tvättmaskiner.
  *Kalkborttagningsmedlet kan innehålla ämnen som angriper vissa delar av tvättmaskinen.
  *Rostfläckar tas bort med rengöringsmedel som är särskilt avsett för rostfritt stål.
  *Använd aldrig stålull.

■ Rengöring av tvättmaskinen

1. Utvändigt

Du kan förlänga tvättmaskinens livstid genom att sköta den noggrant.

Utvändigt kan du rengöra maskinen med varmt vatten och ett milt (ej repande) rengöringsmedel.

Torka omedelbart bort överflödigt vatten. Eftertorka med fuktig trasa.

Vassa föremål kan skada ytan.

* VIKTIGT: Använd inte denaturerad alkohol, spädningsmedel och liknande produkter.

2. Invändigt

Torka av lucköppningen, luckpackningen och luckglaset. Dessa ytor måste hållas rena för att luckan ska förbli vattentät.

Kör ett helt tvättprogram med varmvatten.

Upprepa processen vid behov.

Använd endast rengöringsmedel som rekommenderas för tvättmaskiner när du avlägsnar kalkavlagringar.

■ Exponering för låga temperaturer

Om tvättmaskinen utsätts för temperaturer under 0°C, antingen på uppställningsplatsen eller under förflyttning, måste du vidta följande åtgärder för att förhindra att maskinen skadas:

1. Stäng vattenkranen.
2. Lossa slangar från vattenkranen och töm slangarna.
3. Sätt i nätsladden i jordat uttag.
4. Se till att trumman är tom. Tillsätt 3,8 l giftfritt frostskyddsmedel. Stäng luckan.
5. Ställ in centrifugering och låt maskinen centrifugera i 1 minut så att allt vatten töms från tvättrumman. Allt frostskyddsmedel kommer inte att drivas ut.

6. Dra ut nätsladden, torka trumman invändigt och stäng luckan.

7. Ta ut doseringsbehållaren. Töm ut eventuellt vatten i facken och torka dem. Sätt tillbaka doseringsbehållaren.

8. Låt tvättmaskinen stå upprätt på fötterna.

9. När frostskyddsmedlet inte längre behövs rengör du maskinen genom att köra ett helt tvättprogram med tvättmedel men utan tvätt.

elsökning

* Tvättmaskinen är utrustad med automatiska säkerhetsfunktioner som på ett tidigt stadium upptäcker och diagnostiserar fel.

Om maskinen inte fungerar som den ska, eller om den inte fungerar alls, ska du kontrollera följande punkter innan du ringer servicetekniker.

Fel	Tänkbar orsak	Lösning
Maskinen skramlar och för oljud	• Finns det främmande föremål som mynt eller säkerhetsnålar i trumman eller pumpen?	Stanna maskinen och kontrollera trumman och silen.Om ljudet fortfarande hörs efter omstart av maskinen ska du ringa behörig servicetekniker.
Det dunkar i maskinen	• Tung tvätt medför ofta ett dunkande ljud. Detta är normalt.	Om ljudet inte försvinner är det troligen obalans i maskinen. Stanna maskinen och omfördela tvätten.
Maskinen vibrerar	• Är alla transportsäkringar och allt emballage borttaget?• Står alla fötterna stadigt på golvet?	Se bruksanvisningen om skruvarna inte har tagits bort vid installationen. Tvätten är ojämnt fördelad i trumman. Stoppa maskinen och omfördela tvätten.
Maskinen läcker vatten eller svämmar över av vatten eller skum	• Är tilloppsslangen korrekt fastsatt i vattenkranen och maskinen?• Är det stopp i avloppet?	Sätt i tilloppsslangen korrekt.Rensa avloppet. Kontakta rörmokare vid behov.Använder du för mycket eller olämpligt tvättmedel? Skumbildning kan orsaka vattenläckage.
Maskinen tar inte in vatten eller tar in vatten långsamt	• Är vattentrycket i kranen dåligt?• Är vattenkranen helt öppen?• Finns det veck på tilloppsslangen?• Är filtret i tilloppsslangen tilltäppt?	Prova med en annan kran i huset.Öppna kranen helt.Räta ut tilloppsslangen.
Maskinen tömmer inte eller tömmer långsamt	• Finns det veck på avlopps- slangen eller är den tilltäppt?• Är silen tilltäppt?	Kontrollera filtret i tilloppsslangen.Räta ut eller rengör avloppsslangen.Rengör silen.

elsökning

Fel	Tänkbar orsak	Lösning
Maskinen startar inte	• År stickkontakten ansluten till vägguttaget? Glappar kontakten?• Har säkringen gått,överspänningsskyddet utlösts eller är det strömavbrott?• År vattenkranen stängd?	Kontrollera att stickkontakten sitter ordentligt i vägguttaget.Återställ överspänningsskyddet eller byt säkring. Använd endast rekommenderad säkring. Om strömkretsen är överbelastad ska felet åtgärdas av behörig elektriker.
Maskinen centrifugerar inte	* År luckan ordentligt stängd?	Öppna vattenkranen.Kontrollera att luckan är ordentligt stängd och tryck på Start/Paus. När du har tryckt på Start/Paus kan det ta några sekunder innan tvättmaskinen börjar centrifugera. Luckan måste vara låst innan centrifugering kan påbörjas.
Luckan går inte att öppna		Av säkerhetsskäl kan luckan inte öppnas när maskinen har startat.Vänta någon minut innan du öppnar luckan så att den elektriska låsmekanismen hinner frikopplas.
Tvättprogrammet tar längre tid än normalt		Tvättiden kan variera beroende på mångden tvätt, vattentrycket, vattentemperaturen och andra faktorer.Om maskinen upptäcker att obalans föreligger eller om antiskumprogrammet är aktiverat ska tvättiden ökas.

elsökning

Fel	Tänkbar orsak	Lösning
	·Är vattentrycket i kranen dåligt? ·Är vattenkranen helt öppen? Är tilloppsslangen veckad? ·Är filtret i tilloppsslangen tilltäppt?	Prova med en annan kran i huset. Öppna kranen helt. Räta ut tilloppsslangen. Kontrollera filtret i tilloppsslangen.
	·Är avloppsslangen veckad eller tilltäppt? ·Är silen tilltäppt?	Räta ut eller rengör avloppsslangen. Rengör silen.
	·Är det för litet tvätt i maskinen? ·Är tvätten ojämnt fördelad i trumman? ·Maskinen är utrustad med en funktion som upptäcker och korrigerar obalans. Om enstaka tungt tvättgods stoppas in i maskinen, t.ex. badmatta, morgonrock etc., kan centrifugeringen avbrytas eller stoppas helt om för stor obalans uppstår även efter det att centrifugering har startats flera gånger. ·Om tvätten är för våt efter slutfört program, ska du balansera belastningen genom att stoppa in små plagg och upprepa centrifugeringen.	Lägg in 1 eller 2 artiklar för att få en jämnare belastning. Arrangera om tvätten så att centrifugeringen kan göras korrekt.
	·Är luckan öppen?	Stäng luckan. Om "dE" inte försvinner, ring servicetekniker.
		Dra ut nätsladden och ring servicetekniker.
	·Om maskinen blir överfull p.g.a. felaktig vattenventil visas felmeddelandet "FE" i displayen.	Stäng vattenkranen. Dra ut nätsladden. Ring servicetekniker
	·Om maskinen upptäcker att vattennivån är fel visas felmeddelandet "PE".
	·Överbelastning på motorn
	·Överbelastning på motorn

Produktegenskaper

■ Stort LCD-panel

Ikke sett vaskemiddel o.l. på toppen av vaskemaskinen.

Det kan skade overflaten eller betjeningspanelet.

■ Plassering

3. Dosering av vaskemiddel

För mer information om vilken typ av tvätt som passar för vilket program, se sidan 41.

2. Type

• Hvit - Quick 30
• Kulørt - Finvask
• Syntetisk - Skyll+Sentrifugering
• Ull - Kun sentrifugering
• Håndvask - Kun tömming

1. Visning av vaskeprosess
