BRUKSANVISNING QTB4010W HUSQVARNA

Fare for personskade eller skade på produktet.

Rim av fryseren när rimlaget har blitt ca. 10-15 mm tykt.

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer
• Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.
• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

• Var noga med att inte skada kylkretsen.

• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Ta bort förpackningen och transportbultarna.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Se till att luft kan cirkulera i produkten.
• Vid första installationen eller om dörren har hängts om, vänta minst 4 timmar innan du ansluter till elnätet. Detta för att oljan ska rinna tillbaka i kompressorn.
• Innan du utför något på produkten (t ex hänger om dörren), ska du dra ut kontakten ur vägguttaget.
• Installera inte produkten nära element, spisar, ugnar eller hållar.

• Installera inte produkten där den står i direkt solljus.

• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.

• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

2.4 Inre belysning

- Lamptypen i den här produkten är inte lämplig som rumsbelysning.

2.5 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. ANVÄNDNING

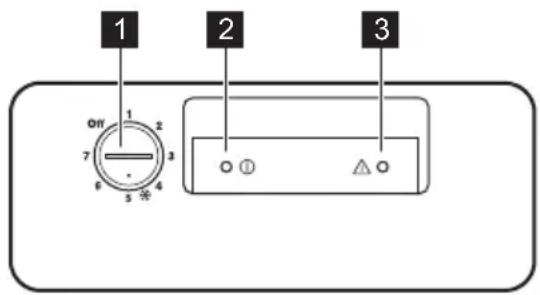

3.1 Kontrollpanelen

3.2 Slå på

1 Temperaturreglage
2 Strömindikatorlampa
3 Varningslampa vid för hög temperatur

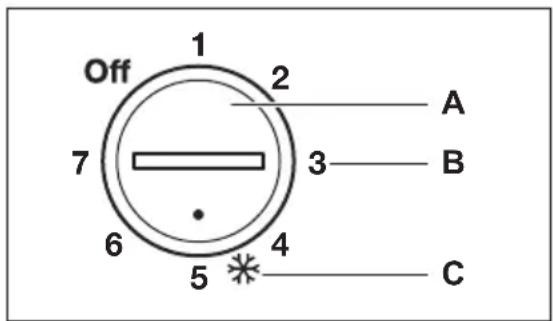

A. Temperaturreglage
B. Halvladdat läge
C. Fulladdat läge

Om mindre mängder livsmedel ska frysas in är halvladdat läge lämpligast. Om stora mängder livsmedel ska frysas in är fulladdat läge lämpligast.

1. Sätt i stickkontakten i eluttaget.
2. Vrid temperaturreglaget till fulladdat läge och lämna produkten igång i 24 timmar för att låta den nå rätt temperatur innan du placerar mat inuti.

Motsvarande indikatorlampa tänds.

1. Justera temperaturreglaget efter hur mycket livsmedel som lagras.

3.3 Stänga av

Vrid temperaturreglaget till OFF-läget.

3.4 Temperaturreglering

Temperaturen inuti produkten kontrolleras av temperaturreglaget som sitter på kontrollpanelen.

Gör följande för att använda produkten:

• För varmare temperatur, vrid temperaturreglaget mot lägre siffra.
• vrid temperaturreglaget mot högre siffra för att få kallare temperatur.

Electrolux frysboxar kan placeras vid -15 °C men användaren bör ta hand om termostatinställningen om produkten monteras med mekanisk termostat:

- När rumstemperaturen är lägre än -10 °C, bör konsumenten vända termostaten till inställningsnummer 4 för att nå god förvaringstemperatur i frysboxen (mindre än eller -18 °C).

- Om termostatinställningen är nummer 1 och den omgivningstemperaturen är -15 °C, slås inte kompressorn igång av termostaten så den frysta maten kommer att värmas upp till omgivningstemperatur (i detta fall -15 °C).

4. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

4.1 Infrysning av färskalivsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Den största mängden matvaror som kan frysas inom 24 timmar anges på typskylten. 1)

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

4.2 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst 24 timmar med

3.5 Larm vid för hög temperatur

En temperaturökning i frysen (t.ex. på grund av ett strömavbrott) indikeras genom att larmkontrollampan tänds.

Lägg inte in mat i frysen under larmperioden.

När normala förhållanden har återställts slocknar larmlampan automatiskt.

temperaturreglaget i läget Fulladdad innan du lägger in några matvaror.

FÖRSIKTIGHET!

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Temperaturökningstid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

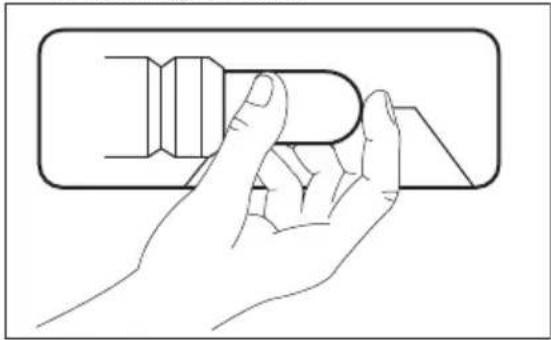

4.3 Öppna och stänga locket

FÖRSIKTIGHET!

Dra aldrig i handtaget med överdriven kraft.

Eftersom locket har en tätt åtsittande tätning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bildas på insidan). Vänta några minuter innan du öppnar produkten igen.

Vakuumventilen hjälper dig att öppna locket.

4.4 Lågavfrostningssystem

Produkten har ett lågavfrostningssystem (en ventil syns på baksidan inne i frysboxen) som minskar uppbyggnaden av is i frysboxen med 80 procent.

4.5 Fryskalender

Symbolerna visar olika typer av infrysta matvaror.

Siffrorna anger förvaringstiden i månader för de olika typerna av infrysta matvaror. Huruvida den längsta eller kortaste förvaringstiden för en viss matvara är giltig beror på matvarans kvalitet och behandling före infrysningen.

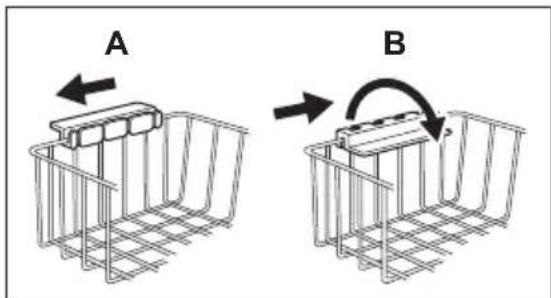

4.6 Förvaringskorgar

Häng korgarna på frysens övre kant (A) eller placera dem inuti frysen (B). Vänd

5. RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

5.1 Tips för infrysning

Här följer några tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den största mängd mat som kan frysas inom 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period.

och fixera handtagen för dessa två positioner såsom visas på bilden.

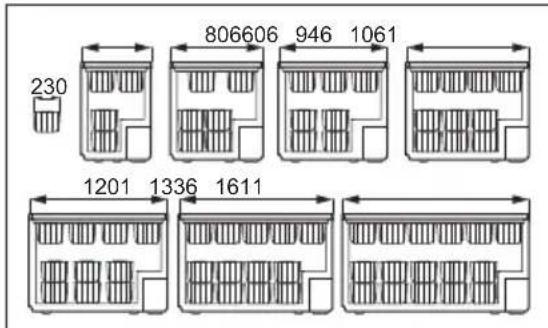

Följande bilder visar hur många korgar som kan placeras i de olika frysmodellerna.

Korgarna glider in i varandra.

Du kan köpa ytterligare korgar hos vår lokala auktoriserade serviceavdelning.

• Frys endast in färska och rena matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.

• lsglass kan, om den konsumeras direkt från frysfacet, orsaka frysskador på huden.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

5.2 Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inte rengöringsmedel, skurpulver, klor eller oljebaserade rengöringsmedel eftersom de skadar ytan.

6.2 Regelbunden rengöring

FÖRSIKTIGHET!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt Var försiktig så att du inte skadar kylsystemet Kompressorområdet behöver inte rengöras.

1. Rengör regelbundet produkten och tillbehören med varmt vatten och neutral såpa. Rengör locktätningen noga.

2. Torka produkten noga.

3. Sätt i stickkontakten i eluttaget.
4. Sätt på produkten.

6.3 Avfrostning av frysen

FÖRSIKTIGHET!

Använd aldrig vassa metallverktyg för att skrapa av frost eftersom produkten kan skadas. Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturökning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Frosta av frysen när frostlagret har en tjocklek på cirka 10-15 mm.

Mängden frost på väggarna i produkten ökar om det är hög luftfuktighet i miljön på utsidan och om de frusna matvarorna inte förpackats ordentligt.

Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls.

1. Stäng av produkten.

2. Stäng av produkten.

3. Plocka ut matvarorna, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

4. Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka.
5. När avfrostningen är klar, torka noga av insidan och anslut frysboxen till eluttaget.
6. Slå på produkten.
7. Ställ in temperaturreglaget på högsta kyleffekt och låt produkten stå i två eller tre timmar med denna inställning.
8. Lägg tillbaka matvarorna som du tidigare plockade ut.

6.4 Långa uppehåll i använding

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Stäng av produkten och koppla loss den från eluttaget.
2. Plocka ur alla matvaror
3. Avfrosta och rengör produkten och alla tillbehör
4. Låt locket stå öppet för att undvika obehagliga lukter

Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Vad gör jag om...

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Produkten är avstängd. Sätt på apparaten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Eluttaget är strömlöst. Anslut till ett annat eluttag.		Kontakta en behörig elektriker.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Skåpet har nyligen slagits på eller temperaturen i produkten är för hög.	Se "Larm vid hög temperatur" och om problemet kvarstår, kontakta närmaste auktoriserade serviceverkstad.
Strömindikatorlampan blinkar.	Ett fel har uppstått vid mätning av temperaturen eller så fungerar inte produkten som den ska.	Kontakta närmaste auktoriserade serviceverkstad.
Det går inte att stänga lock-et helt.	Matförpackningar blockerar locket.	Arrangera förpackningarna på rätt sätt. Se dekalen i pro-dukten.
	Det har bildats för mycket frost.	Avlägsna överflödig frost.
Locket är svårt att öppna. Lockets tätningar är smutsi-ga eller klibbiga.		Rengör lockets tätningar.
Ventilen är blockerad. Kontrollera ventilen.
Lampan fungerar inte. Lampan är trasig. Se avsnittet "Byte av lam-pan".
Kompressorn arbetar utan uppehäll.	Temperaturen är felaktigt in-ställd.	Se kapitlet "Drift".
Stora mängder mat har lagts in samtidigt för infrysning.		Vänta några timmar och kon-trollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på märkskylten.
Alltför varm mat har lagts in. Låt mat svalna till rumstem-peratur före infrysning.
Locket är inte stängt ordent-ligt.		Kontrollera att locket stängs ordentligt och att tätningar-na är oskadda och rena.
Det har bildats för mycket frost och is.	Locket är inte stängt på rätt sätt eller så är packningen deformerad/smutsig.	Se "Öppna och stänga lock-et".
	Vattentömningspluggen är inte korrekt placerad.	Placera vattentömningsplug-gen på rätt sätt.
	Temperaturen är felaktigt in-ställd.	Se kapitlet "Drift".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt in-ställd.	Ställ in en högre/lägre tem-peratur.
Locket är inte riktigt stängt. Se "Öppna och stänga lock-et".
Produktens temperatur är för hög.		Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Många produkter har lagts in för förvaring samtidigt.		Lägg in färre produkter för förvaring samtidigt.
	Frosten är tjockare än 4-5 mm.	Avfrosta produkten.
Locket har öppnats för ofta. Öppna locket bara när det behövs.
Produkter som ska frysas in har placerats för nära varandra.		Se till att kalluft kan cirkulera i produkten.

7.2 Kundtjänst

Kontakta vår service om produkten fortfarande inte fungerar korrekt efter ovanstående kontroller.

För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteckning och serienummer. Dessa uppgifter finner du på garantisedeln eller på typskylten som sitter på höger sida utanpå produkten.

7.3 Byte av lampan

Kylskåpet har en innerbelysning bestående av en LED-lampa med lång livslängd.

WARNING!

Se till att lampglaset sätts tillbaka efter byte av lampa. Använd inte frysboxen om lampglaset är skadat eller saknas.

1. Koppla bort produkten från eluttaget.
2. Byt ut den gamla lampan mot en ny lampa med samma effekt och som är särskilt utformad för produkten (max. effekt anges på lampglaset).
3. Sätt i stickkontakten i eluttaget.
4. Öppna locket. Kontrollera att belysningen tänds.

Se säkerhetsavsnitten.

8.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till + 32 °C

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter om du är osäker på var du ska installera produkten.

Om omgivningstemperaturen är lägre än +10 °C finns det risk för kondens på ytan. Detta ökar risken för korrosion som inte täcks av garantin. För att minimera risken bör du vara noga med att ta bort denna kondens och se till att det är fri luftcirkulation runt produkten.

Stickkontakten ska vara lättåtkomlig efter installationen.

8.2 Elektrisk anslutning

- Kontrollera att nätspänningen och nätfrekvensen överensstämmer med

9. TEKNISKA DATA

9.1 Tekniska data

Höjd mm 876

Bredd mm 1336

Djup mm 667,5

Temperaturökningstid Timmar 31

Nätspänning Volt 230 - 240

Frekvens Hz 50

Den tekniska informationen anges på typskylten som sitter på utsidan av produkten, samt på energietiketten.

produktens märkdata som anges på typskylten före anslutning till ett eluttag.

• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EEG-direktiven.

8.3 Ventilationskrav

Luftflödet bakom produkten måste vara tillräckligt.

1. Placera frysboxen horisontell på en plan och stabil yta Frysboxen måste stå stadigt på alla fyra fötterna
2. Se till att det är minst 5 cm fritt utrymme bakom produkten
3. Se till att det är minst 5 cm fritt utrymme på produktens sidor.

10. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
