BRUKSANVISNING QB4260I Husqvarna-Electrolux

Slå på oppvaskmaskinen. Oppvaskmaskinen er i innstillingsmodus när:

- Displayet viser to horisontale statuslinjer.

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

INNEHÅLL

SÄKERHETSINFORMATION 23

Säkerhet för barn och handikappade 23

Allmän säkerhet 23

Användning

Underhåll och rengöring 24

Installation

Åtgärder vid frysrisk 24

Anslutning av vatten 24

Elektrisk anslutning 25

Servicecenter

För att kassera maskinen 25

PRODUKTBESKRIVNING 26

Optisk signal 26
KONTROLLPANEL 27
Strömbrytare
Display	27
Fördröjd start-knapp	28
Programvalsknappar	28
ÖKO PLUS-knapp	28
Multitab-knapp	28
RESET-knapp	28
Inställningsläge	28
Ljudsignaler
ANVÄNDNING AV PRODUKTEN	29
ATT STÄLLA IN VATTENAVHÄRDAREN	29
Manuell inställning 30
Elektronisk inställning	30
ANVÄNDNING AV AVHÄRDNINGSSALT	31
ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL	31

Användning av diskmedel 31

Användning av sköljmedel 32

Justera doseringen av sköljmedel 32

MULTITAB FUNKTION 23 32

ATT LADDA BESTICK OCH PORSLIN 33

Råd och tips 24 33

DISKPROGRAM 33

ATT VÄLJA OCH STARTA ETT DISKPROGRAM 25 35

Starta diskprogrammet utan fördröjning 35

Starta diskprogrammet med fördröjd start. 35

Avbryta fördröjd start 35

Avbryta ett diskprogram 36

Stoppa diskprogrammet 36

När diskprogrammet är klart 36

Ta bort disken från korgarna 36

UNDERHÅLL OCH RENGÖRING 36

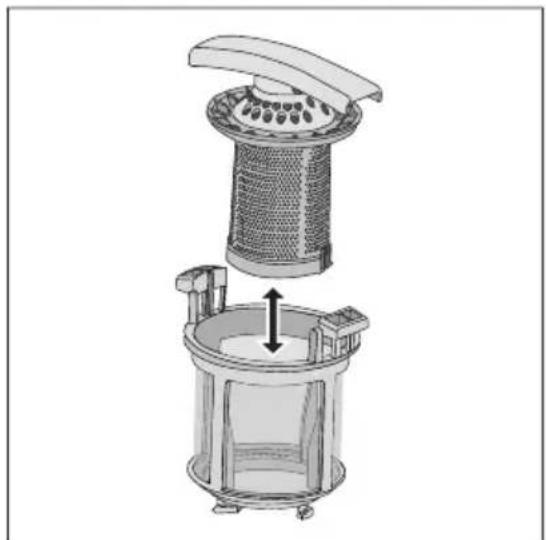

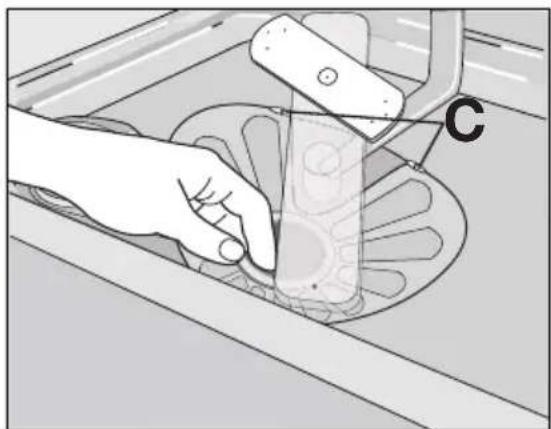

Ta loss och rengöra filtren 36

Rengöring av utvåndiga ytor 37

OM MASKINEN INTE FUNGERAR 38

Diskresultat och torkning är inte tillfredsställande. 39

Aktivera sköljmedelsdoseringen. 40

TEKNISKA DATA 40

MILJÖSKYDD 40

SÄKERHETSINFORMATION

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din egen och dina tillhörigheters säkerhet.
• För att skydda miljön.
• För att du ska använda produkten på rätt sätt.

Förvara alltid dessa instruktioner tillsammans med produkten, även om du flyttar den eller ger bort den.

Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Låt inte personer (och det gäller även barn) med nedsatt fysisk förmåga, förståndshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Barn måste övervakas så att de inte leker med produkten.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.
• Förvara allt rengöringsmedel på en säker plats. Låt inte barn röra diskmedlet.
• Håll barn och husdjur borta från produkten när luckan är öppen.

Allmän säkerhet

• Ändra inte diskmaskinens specifikationer. Det finns risk för personskador eller skador på diskmaskinen.
• Följ diskmedelstillverkarens säkerhetsanvisningar för att undvika brännskador på ögon, mun och hals.
• Drick inte vattnet från diskmaskinen. Rester av diskmedel kan finnas kvar i diskmaskinen.
• Lämna inte diskmaskinens lucka öppen utan uppsikt. Detta för att undvika skador och att någon ramlar över luckan.
• Sitt eller stå inte på luckan när den är öppen.

Användning

• Denna diskmaskin är konstruerad för användning i hemmet. Använd inte produkten för andra ändamål, för att undvika skador på personer eller egendom.
• Använd endast produkten till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen. Det finns risk för explosion eller eldsvåda.
• Placera knivar och andra vassa föremål i bestickkorgen med de spetsiga delarna vända nedåt. Om inte, lägg dem horisontellt i överkorgen eller knivkorgen. (Alla modeller har inte en knivkorg.)
• Använd endast produkter som är avsedda för diskmaskiner (diskmedel, salt, sköljmedel).
• Salt som inte är lämpligt för diskmaskiner kan skada vattenavhärdaren.
• Fyll på salt i diskmaskinen innan du startar ett diskprogram. Salt som lämnas kvar i produkten kan orsaka korrosion eller göra ett hål botten av maskinen.
• Fyll aldrig sköljmedelsfacket med andra medel än sköljmedel (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada produkten.

• Kontrollera att spolarmarna kan röra sig fritt innan diskmaskinen startas.

• Produkten kan utsöndra het vattenånga om du öppnar dörren med ett diskprogram är igång. Risk för brännskador föreligger.

• Ta inte ur disken ur maskinen förrän diskprogrammet är klart.

Underhåll och rengöring

• Innan du rengör produkten ska du stänga av den och dra ur nätsladden från eluttaget.
• Använd inte lättantändliga produkter eller produkter som kan orsaka korrosion.
• Använd inte diskmaskinen utan filter. Kontrollera att filtren är rätt monterade. Felaktig montering medför otillfredsställande diskresultat och kan skada diskmaskinen.
• Spruta inte vatten eller ånga för att rengöra diskmaskinen. Det finns då risk för elchock och skador på produkten.

Installation

• Se till att produkten inte är skadad. Installera eller anslut inte en skadad produkt, utan kontakta leverantören.
• Avlägsna allt förpackningsmaterial innan du installerar och använder diskmaskinen.
• Endast en kvalificerad person får utföra el- och vattenanslutningar och installation av produkten. Detta förhindrar risken för skador på diskmaskinen eller personer.
• Se till att diskmaskinen inte är ansluten till eluttaget under installationen.
• Borra inte på maskinens sidor. Det kan orsaka skador på hydraulik och elektriska komponenter.

• Viktigt!Följ instruktionerna i mallen som medföljer produkten:

• Installera maskinen.

• Montera dörrpanelen.
• Ansluta vatten- och tömningsslang.

- Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen på en plats där temperaturen understiger 0 °C.
• Tillverkaren ansvarar inte för skador orsakade av frost.

Anslutning av vatten

• Använd nya slangar för anslutning av maskinen till vattentillförseln. Använd inte gamla ledningar.
• Anslut inte diskmaskinen till helt nya rör eller till rör som inte har använts på lång tid. Låt vattnet rinna några minuter, anslut sedan tilloppsslangen.
• Se till att vattenslangarna inte kläms ihop eller skadas vid installation av maskinen.
• Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.
• Första gången du använder maskinen ska du kontrollera att slangarna inte läcker.
• Tilloppsslangen har dubbla väggar och en kabel inuti samt en säkerhetsventil. Tilloppsslangen står bara under tryck då vattnet flödar igenom den. Om det är en läcka i tilloppsslangen stänger säkerhetsventilen av vattentillförseln.

- Var försiktig när du ansluter tilloppsslangen:

• Lägg inte tilloppsslangen eller säkerhetsventilen i vatten.
• Koppla omedelbart loss maskinen från eluttaget om tilloppsslangen eller säkerhetsventilen är skadad.

- Kontakta din servicestation för byte av tilloppsslang med säkerhetsventil.

WARNING

Farlig spänning.

- Hushållsapparaten måste jordas. - Kontrollera att produktens märkdata överensstämmer med din strömkälla.

- Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

- Använd inte flera kontakter eller förlängningssladdar. Risk för brand.

- Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.

- Se till att du inte klämmer eller orsakar skada på stickkontakten och strömkabeln bakom diskmaskinen.

- Kontrollera att stickkontakten är åtkomlig efter installationen.

- Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Servicecenter

- Endast kvalificerade personer får reparera eller utföra arbeten på diskmaskinen. Kontakta servicecentret.

- Använd endast originaldelar vid reparationer och utbyten.

För att kassera maskinen

- För att förhindra risk för personskador:

- Koppla bort produkten från eluttaget.

- Klipp av strömkabeln och kassera den.

- Avlägsna lucklåset. Detta hindrar barn eller djur från att bli instängda i produkten. Risk för kvävning föreligger.

- Kassera produkten på din lokala sophanteringsstation.

WARNING

Diskmedel är farligt och kan orsaka korrosion!

• Om en olycka inträffar med diskmedlet, kontakta en läkare omedelbart.
• Om någon får diskmedel i munnen, kontakta genast en läkare.
• Om någon får diskmedel i ögonen, kontakta genast en läkare och tvätta ögonen med vatten.
• Förvara diskmedel på en säker plats utom räckhåll för barn.
• Låt inte diskmaskinens lucka stå öppen när det finns diskmedel i behållaren.
• Fyll på diskmedel först innan du startar ett diskprogram.

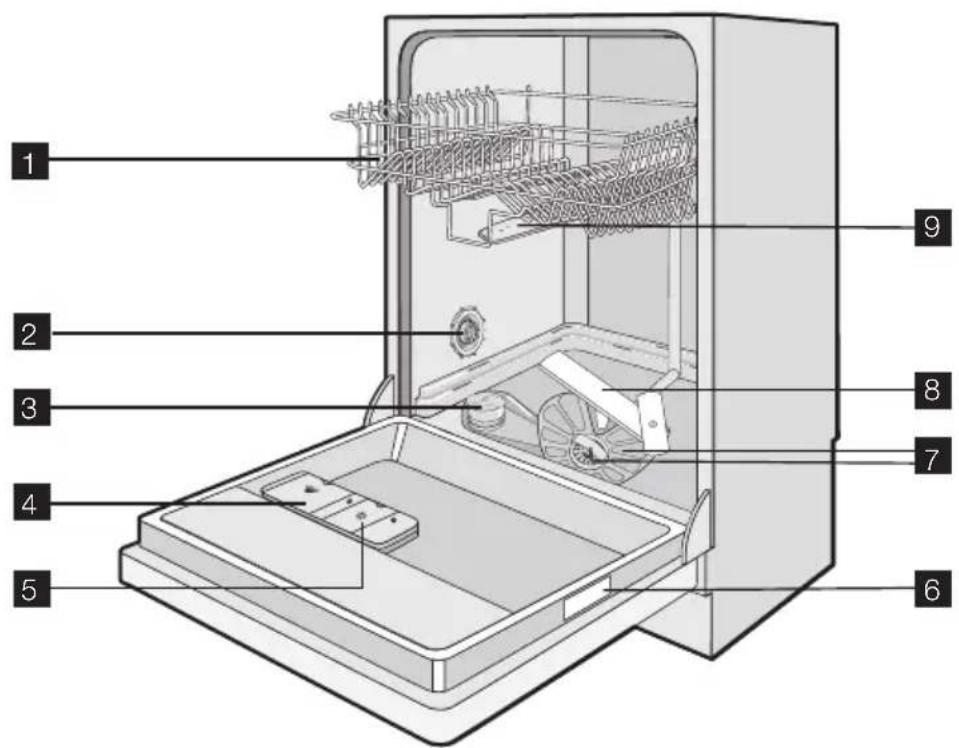

PRODUKTBESKRIVNING

1 Överkorg
2 Reglage för inställning av vattenhärdhet
3 Saltbehållare
4 vättmedelsfack
5 Spolglansfack
6ypskylt
7 Filter
8 Nedre spolarmen
9 Övre spolarmen

Optisk signal

• När diskprogrammet har startat visas en röd optisk signal på golvet nedanför diskmaskinens lucka Den röda signalen förblir tänd tills diskprogrammet är klart.
• När diskprogrammet har slutat visas en grön optisk signal på golvet nedanför diskmaskinens lucka

- När det är något fel på diskmaskinen, blinkar en röd optisk signal på golvet nedanför diskmaskinens lucka.

Om maskinen har installerats högre upp med en skåplucka monterad i linje med maskinens front syns inte den optiska signalen.

KONTROLLPANEL

Kontrollerna sitter upptill på kontrollpanelen. Håll produktens lucka öppen för att använda kontrollpanelen.

AUTO OFF 1 2 3 4 5 6 7 8 RESET 9

1 Strömbrytare
2 Display
3 Fördröjd start-knapp
4 Program-knapp (ner)
5 Program-knapp (upp)
6 ÖKO PLUS-knapp
7 Multitab-knapp
8 RESET-knapp
9 Kontrollampor

Kontrollampor
§	Kontrollampa för salt. Tänds när saltbehållaren behöver fyllas på.1)När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta inverkar dock inte negativt på produktens funktion.
	Kontrollampa för spolglans. Tänds när spolglans behöver fyllas på.1)
→|	Kontrollampa för slut. Tänds när diskprogrammet är klart.

1) När saltbehållaren och/eller spolglansfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Strömbrytare

Tryck på knappen för att aktivera och avaktivera produkten.

Tio minuter efter att diskprogrammet avslutats avaktiverar AUTO OFF-funktionen produkten. Detta minskar energiförbrukningen.

Display

Displayen visar:

• Den elektroniska inställningen av vattenhärdhet.

• Aktivering och inaktivering av sköljmedelsdoseringen (endast med aktiverad Multitabfunktion).

• Diskprogrammets nummer

• Återstående tid tills diskprogrammet är klart
• När ett diskprogram är klart (en nolla visas på displayen)
• Nedräkningen av en fördröjd start
  • Larmkoder
• Aktiverar och inaktiverar ljudsignalerna.

Fördröjd start-knapp

Tryck på knappen flera gånger för att fördröja diskprogrammets start från 1 till 24 timmar.

Programvalsknappar

Tryck på en knapp flera gånger för att ställa in ett diskprogram. Varje gång du trycker på knappen, visar displayen en siffra som motsvarar tvättprogrammet. Se avsnittet "Diskprogram".

ÖKO PLUS-knapp

Denna funktion sänker temperaturen i torkfasen. Energiförbrukningen sjunker med 25 %. Disken kan bli våt vid slutet av programmet, när luckan öppnas. Vi rekommenderar att du lämnar luckan på glänt medan disken torkar.

Tryck på knappen för att ställa in funktionerna. Motsvarande kontrollampa tänds.

Multitab-knapp

Tryck på denna knapp för att aktivera eller inaktivera multitabfunktionen. Se avsnittet "Multitabfunktion".

RESET-knapp

Tryck på den här knappen för att avbryta ett pågående diskprogram

Inställningsläge

Produkten måste vara i inställningsläge för att du ska kunna göra följande:

• Ställa in och starta ett diskprogram.
• Ställa in och starta en fördröjd start.
• Elektroniskt justera avhärdarens nivå.
• Aktivera eller inaktivera sköljmedelsfacket (enbart när multitabfunktionen är aktiverad.
• Aktivera eller inaktivera ljudsignalerna.

Aktivera produkten. Produkten är i inställningsläge när

- Displayen visar två vågräta statusstreck.

Aktivera produkten. Produkten är inte i inställningsläge när

• På displayen visas tiden för diskprogrammet eller en fördröjd start.
• Programmet eller startfördröjningen måste avbrytas för att återgå till inställningsläge. Se avsnittet "Att välja och starta ett diskprogram".

Ljudsignaler

Du kan höra ljudsignalen under dessa förhållanden:

• Diskprogrammet är klart.
• Sköljmedelsnivån justeras elektroniskt.
• När ett fel uppstått i produkten.

Fabriksinställning är tänd.

Inaktivering av ljudsignalerna

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll knapp (4) och (5) intryckta samtidigt till kontrollamporna (3), (4) och (5) blinkar.

4. Släpp knapp (4) och (5).

5. Tryck på knapp (5),

6. Kontrollamporna (3) och (4) släcks.

7. Kontrollampa (5) fortsätter att blinka.
8. Inställningen av ljudsignalerna visas på displayen.

16	Ljudsignalerna är på.
06	Ljudsignalerna är avstängda.

1. Tryck in knapp (5) för att ändra inställning.

2. Inaktivera produkten för att bekräfta.

För att aktivera ljudsignalerna igen följer du steg (1) till (7).

ANVÄNDNING AV PRODUKTEN

1. Säkerställ att den inställda nivån för vattenavhärdaren överensstämmer med hårdheten på vattnet där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på avhärdningssalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.
4. Ladda produkten med bestick, porslin och övrig disk.
5. Ställ in rätt diskprogram för typ av disk och smutsgrad.
6. Fyll på rätt mängd diskmedel i diskmedelsfacket.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.), använd då multitabfunktionen (se "Multitabfunktion").

ATT STÄLLA IN VATTENAVHÄRDAREN

Vattenavhärdaren avlägsnar mineraler och salter från vattnet. Dessa mineraler och salter kan skada produkten.

Justera nivån på vattenavhärdaren om den inte överensstämmer med vattenhårdheten där du bor.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Vattenhårdhet				Inställning av vatten-hårdhet
Tyska grader (°dH)	Franska grader (TH°)	mmol/l Clarke-gra-der		manuellt elekt-roniskt
51 - 70 91 - 125 9,1 - 12,5 64 - 88				21)	10
43 - 50 76 - 90	7,6 - 9,0 53 - 63			21)	9
37 - 42 65 - 75	6,5 - 7,5 46 - 52			21)	8
29 - 36 51 - 64	5,1 - 6,4 36 - 45			21)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			21)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4 < 7 < 0,7 < 5				12)	12)

1) Fabriksinställning.
2) Använd inte salt på denna nivå.

Du måste justera vattenavhärdaren manuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).

Elektronisk inställning

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll knapp (4) och (5) intryckta samtidigt tills kontrollamporna (3), (4) och (5) blinkar.
4. Släpp knapp (4) och (5).

5. Tryck på knapp (3),

6. Kontrollamporna (4) och (5) släcks.

7. Kontrollampa (3) fortsätter att blinka.
   • Ljudsignaler avges.

8. Inställningen av ljudsignalerna visas på displayen (exempel: 5 L och du hör fem ljudsignaler = nivå 5).

9. Tryck in knapp (3) flera gånger för att ändra inställning.

10. Inaktivera produkten för att bekräfta.

Om vattenavhärdaren är elektroniskt inställd på nivå 1 är kontrollampan för salt släckt.

ANVÄNDNING AV AVHÄRDNINGSSALT

Fylla salt i saltbehållaren

1. Oppna saltbehållaren genom att vrida locket moturs.
2. Fyll saltbehållaren med 1 liter vatten (endast för första gången som du ska fylla med salt).
3. Använd tratten för att fylla saltbehållaren med salt.
4. Ta bort eventuellt salt från saltbehållarens öppning.
5. Stäng saltbehållaren genom att vrida locket medurs.

SALE ZOUT SALT SALZ SEL

Vatten ska rinna ut ur saltbehållaren när du fyller den med salt.

ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL

1 2 3 4 5 6 7

Användning av diskmedel

Tänk på miljön och använd inte mer än den mängd diskmedel som behövs. Följ diskmedelstillverkarens rekommendationer på förpackningen.

Fylla på diskmedelabehållaren:

1. Tryck på knappen 2 för att öppna locket 7 till diskmedelsfacket.

2. Lägg i diskmedel i facet 1.

3. Om diskprogrammet har förtvätt lägger du en mindre mängd diskmedel på insidan av diskmaskinens lucka.

4. Om du använder disktabletter, lägg tabletten i diskmedelsfacket 1.
5. Stäng diskmedelsfacket. Tryck på locket tills det låser fast i läge.

Använd långa diskprogram när du använder disktabletter. de kan inte lösas upp riktigt under korta diskprogram och kan försämra diskresultatet.

Användning av sköljmedel

När sköljmedel används kan disken torkas utan att det blir ränder eller fläckar.

Sköljmedelsfacket tillsätter automatiskt sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

1. Tryck på knappen 6 för att öppna locket 5 till sköljmedelsfacket.
2. Fyll sköljmedelsfacket 3 med sköljmedel. "Max." indikerar den maximala nivån.
3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.
4. Stäng sköljmedelsfacket. Tryck på locket tills det läser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3.

Du kan ställa in doseringen av sköljmedel mellan läge 1 (lögsta dosering) och läge 4 (högsta dosering).

Vrid sköljmedelsväljaren 4 för att öka eller minska doseringen.

MULTITAB FUNKTION

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. Vissa typer av tabletter kan innehålla andra kemikalier.

Se till att tabletterna är anpassade efter vattnets hårdhet där du bor (se instruktionerna på produktförpackningarna).

Multitab-funktionen avaktiverar doseringen av sköljmedel och salt.

Multitabfunktionen inaktiverar automatiskt kontrollamporna för sköljmedel och salt.

Programmets längd kan öka när du använder multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram Du kan inte aktivera eller inaktivera funktionen medan ett program pågår.

Aktivera multitabfunktionen

- Tryck på multitab-knappen så tänds kontrollampan. Funktionen är på.

- När du aktiverar Multitabfunktionen förblir den aktiverad tills du inaktiverar den.

För att avaktivera Multitab-funktionen och använda separat diskmedel, salt och sköljmedel

1. Tryck på multitab-knappen så släcks kontrollampan. Funktionen är av.
2. Fyll på saltbehållaren och spolglansfacket.
3. Ställ in vattenhärdheten på högsta nivån.

4. Kör ett diskprogram utan disk.

5. När diskprogrammet är klart justerar du sköljmedlet efter vattenhärdheten där du bor.

6. Justera mängden sköljmedel

ATT LADDA BESTICK OCH PORSLIN

Se broschyren "Exempel på ProClean disk".

Råd och tips

• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort alla matrester från disken.
• Blötlägg inbrända matrester på disken.
• Placera på ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen neråt.
• Se till att vattnet inte samlas i behållare eller skålar.
• Se till att bestick och diskgods inte fastnar i varandra.
• Se till att glas inte vidrör andra glas.
• Lägg små föremål i bestickkorgen.
• Blanda skedar med andra bestick så att de inte fastnar i varandra.
• När du lagt föremålen i korgarna ska du se till att vattnet kan komma åt alla ytorna.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Vattendroppar kan samlas på plastföremål och teflonpannor.

DISKPROGRAM

Program	Typ av smuts	Typ av disk	Programbeskrivning	ÖKO PLUS-funktion
1AUTO45°-70°1)	Alla Porslin, bestick,kastruller ochpannor		FördiskDisk 45 °C eller 70°CSköljningarTorkning	Ja, med effekt.
2PRO70°	Hårt smutsaddisk	Porslin, bestick,kastruller ochpannor	FördiskDisk 70 °CSköljningarTorkning	Ja, med effekt.
3Extra SILENT50°2)	Normalt smuts-ad disk	Porslin och bestick FördiskDisk 50 °CSköljningarTorkning		Ja, utan effekt
4Quick30MIN60°3)	Icke intorkadsmuts	Porslin och bestick Disk 60 °CSköljning		Ja, utan effekt
5ECO50°4)	Normalt smuts-ad disk	Porslin och bestick FördiskDisk 50 °CSköljningarTorkning	Ja, med effekt.
6Quick50MIN55°	Lätt smutsad disk	Porslin och bestick Disk 55 °CSköljningar	Ja, utan effekt
7	Normalt eller lätt smutsad disk	Finporslin och glas Disk 45 °CSköljningarTorkning	Ja, med effekt.
8	Använd programmet för att snabbt skölja disken. Det hindrar att matres-ter fastnar på disken och dålig lukt kommer ut ur maskinen.Använd inte diskmedel för det här programmet.		Sköljning Ja, utan effekt

1) Produkten känner av typen av smuts och mängden disk i korgarna. Den justerar automatiskt temperaturen och mängden vattent, energikonsumtionen och programtiden.

2) Detta är det mest tystgående programmet. Pumpen arbetar på mycket låg hastighet för att minska bullernivån. Tack vare den låga hastigheten tar programmet lång tid.

3) Med detta program kan du diska en laddning med icke intorkad smuts. Det ger bra diskresultat på kort tid.

4) Detta är standardprogrammet för testinstitut. Med programmet får du den effektivaste användningen av vatten och energikonsumtion för normalsmutsigt porslin och bestick. Se medföljande blad för testdata.

Förbrukningsvärden

Program Programtid (minuter) Energi (kWh) Vatten (liter)
1AUTO45°-70°	80 - 140 0,7 - 1,3 8 - 14
2PRO70°	130 - 150 1,1 - 1,2 10 - 11
3ExtraSILENT50°	180 - 200 0,9 - 1,0 8 - 9
4Quick30MIN60°	30 0,8 7
5ECO50°	170 - 190 0,7 - 0,8 8 - 9

Program Programtid (minuter) Energi (kWh) Vatten (liter)
6Quick50MIN55°	40 - 50 0,8 - 0,9 8 - 9
7	60 - 70 0,6 - 0,7 9 - 10
8	10 0,01 3

Vattnets tryck och temperatur, spänningsvariationer och mängden disk kan påverka dessa konsumtionsvärden.

ATT VÄLJA OCH STARTA ETT DISKPROGRAM

Starta diskprogrammet utan fördröjning

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Ställ in ett diskprogram.

- Siffran som motsvarar diskprogrammet blinkar på displayen.

1. Ställ vid behov in ÖKO PLUS-programmet
2. Stäng luckan till diskmaskinen så startar programmet automatiskt.

Starta diskprogrammet med fördröjd start.

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Ställ in diskprogrammet och ställ vid behov in ÖKO PLUS-funktionen.

4. Tryck på touchknappen igen tills fördröjd start visas på displayen.

5. Tiden för fördröjd start blinkar på displayen.

6. Kontrollampan för fördröjd start tänds.

7. Stäng luckan till diskmaskinen så startar programmet automatiskt.

När nedräkningen är klar startar diskprogrammet automatiskt.

Om luckan öppnas upphör nedräkningen. När luckan stängs igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta fördröjd start

Om produktens lucka är öppen och nedräkningen inte börjat

1. Tryck på fördröjd start flera gånger tills siffran för diskprogrammet visas på displayen.

- Siffran blinkar på displayen.

1. Stäng luckan till diskmaskinen så startar programmet automatiskt.

Om luckan är stängd och nedräkningen är igång

1. Oppna luckan till diskmaskinen.

2. Tryck på fördröjd start flera gånger tills siffran för diskprogrammet visas på displayen.

- Siffran blinkar några sekunder och därefter visas diskprogramsiffran på displayen.

1. Stäng luckan till diskmaskinen så startar programmet automatiskt.

Avbryta ett diskprogram

- Öppna luckan till diskmaskinen.

- Diskprogrammet avbryts.

- Stäng luckan.

- Diskprogrammet fortsätter från den punkt där det avbröts.

Stoppa diskprogrammet

Om diskprogrammet inte har startat, kan du ändra ditt val.

För att ändra ditt val med diskprogrammet är igång, måste du avbryta programmet.

- tryck på RESET-knappen tills displayen visar två vågräta statusstreck.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt diskprogram.

När diskprogrammet är klart

När diskprogrammet är klart, avges en återkommande ljudsignal.

1. Öppna luckan till diskmaskinen.

2. Kontrollampan för avslutat program är tänd

3. Displayen visar en nolla.

4. Stäng av produkten.

5. För effektivare torkning, låt luckan stå på glänt några minuter.

Ta bort disken från korgarna

• Låt diskgodset svalna innan du plockar ur det ur maskinen. Varmt diskgods kan lätt skadas.
• Plocka först ur diskgods från den nedre korgen, sedan från den övre.
• Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål svalnar fortare än diskgodset.

UNDERHÅLL OCH RENGÖRING

Ta loss och rengöra filtren

Smutsiga filter försämrar diskresultatet.

Silarna kräver endast mycket lite underhåll, kontrollera dem då och då och rengör om det behövs.

1. Vrid sil (A) moturs och ta ur den ur filter (B).

A B

1. Sil (A) består av två delar. Dra isär silarna om du vill plocka isär dem.

2. Rengör delarna noga med vatten.

3. Sätt ihop de två delarna av silen (A) genom att trycka ihop dem. Kontrollera att de sitter ihop ordentligt.

4. Ta bort silen (B).

5. Rengör silen (B) noga med vatten.

1. Sätt tillbaka silen (B) på plats. Kontrollera att den sitter ihop ordentligt i de två ske-norna (C).

2. Sätt tillbaka sil (A) i filter (B). Vrid sil (A) medurs tills den läses fast.

Ta inte bort spolarmarna.

Om hålen i spolarmarna är igensatta, tag bort smuts med en vasst föremål.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa Använd bara neutrala rengöringsmedel.

Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton).

OM MASKINEN INTE FUNGERAR

Produkten startar inte eller den upphör att fungera.

Prova först att hitta en lösning på problemet (se tabellen). Om du inte hittar någon lösning kontaktar du servicecentret.

Vid vissa fel visas en larmkod på displayen:

• ,10 - Produkten fylls inte med vatten
• ,20 - Diskmaskinen tömmer inte ut vattnet
• ,30 - Översvämningsskyddet är aktiverat.

WARNING

Inaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak	Möjlig lösning
Produkten fylls inte med vat-ten.	Vattenkranen är blockerad eller belagd med kalk.	Rengör vattenkranen.
Vattentrycket är för lågt. Kontakta berörd myndighet.
Vattenkranen är stängd Öppna vattenkranen.
Filtret i tilloppsslangen är igen-täppt.		Rengör filtret.
Tilloppsslangen är inte rätt an-sluten.		Kontrollera att anslutningen är korrekt.
	Tilloppsslangen är skadad.	Kontrollera att tilloppsslangen inte är skadad.
Produkten tömmer inte ut vatt-net.	Avloppsmuffen är blockerad. Rengör avloppsmuffen.
Tömningsslangen är inte rätt	ansluten.	Kontrollera att anslutningen är korrekt.
	Tömningsslangen är skadad.	Kontrollera att tömningsslang-en inte är skadad.
Översvämningsskyddet är akti-verat.	Stäng vattenkranen och kon-takta kundtjänst.
Diskprogrammet startar inte.	Luckan är öppen.	Stäng luckan.
Stickkontakten sitter inte or-dentligt i eluttaget.		Sätt i stickkontakten.
Säkringen i säkringsskåpet är	skadad.	Byt ut säkringen.
Fördröjd start är inställd. • Avbryt fördröjd start.		• När nedräkningen är klar startar diskprogrammet au-tomatiskt.

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta kundtjänst om felfunktionen uppträder igen.

Kontakta kundtjänst om andra larmkoder visas på displayen.

Information som kundtjänst behöver finns på typskylten.

Anteckna denna information:

• Modell (MOD.) ....
• Produktnummer (PNC) ....
  – Serienummer (S.N.) ....

Diskresultat och torkning är inte tillfredsställande.

Problem Möjlig orsak	Möjlig lösning
Disken är inte ren. Diskprogrammet är inte lämp-ligt för diskgodset och smuts-graden.		Kontrollera att det valda dis-kprogrammet passar diskgodsetoch smutsgraden.
Diskgodset sattes inte rätt i	korgarna, vattnet rörde inte vidalla ytorna.	Placera diskgodset rätt i kor-garna.
Spolarmarna kunde inte röra	sig fritt. Felaktig placering avdiskgodset i korgarna.	Kontrollera att disken inte har placerats så att den blockerarspolarmarna.
Filtren är igensatta eller fel-	monterade.	Kontrollera att filtren är renaoch korrekt monterade.
För lite eller inget diskmedel	alls har använts.	Kontrollera att tillräckligtmycket diskmedel används.
Kalkfläckar på diskgodset.	Saltbehållaren är tom.	Fyll på avhärdningssalt i saltbe-hållaren.
Felaktig nivå på inställningen	av vattenavhärdaren.	Justera vattenavhärdaren medrätt nivå.
Locket till saltbehållaren är inte	stängt ordentligt.	Kontrollera att locket till salt-behållaren är stängt ordentligt.
Det är ränder, mjölkaktigafläckar eller en blåaktig belägg-ning på glas och porslin.	Spolglansdoseringen är förhög.	Minska spolglansdoseringen
Torkade vattendroppar på glasoch diskgods.	Spolglansdoseringen är för låg. Öka spolglansdoseringen.
Diskmedlet kan också vara or-	saken.	Använd en annan typ av disk-medel.
Disken är våt. Diskprogrammet saknade tork-ningsfas eller med förkortaftorkningsfas.		För effektivare torkning, låtluckan stå på glänt några mi-nuter.
Disken är våt och glanslös.	Spolglansfacket är tomt.	Fyll på sköljmedel i sköljmedels-facket.
Multitabfunktionen är på	(funktionen inaktiverar auto-matiskt sköljmedelsdosering-en).	Aktivera sköljmedelsdoseringen.

Aktivera sköljmedelsdoseringen.

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll knapp (4) och (5) intryckta samtidigt tills kontrollamporna (3), (4) och (5) blinkar.
4. Släpp knapp (4) och (5).

5. Tryck på knapp (4).

6. Kontrollamporna (3) och (5) släcks

7. Kontrollampa (4) fortsätter att blinka
8. Inställningen av sköljmedelsdoseringen visas på displayen.

0d	Sköljmedelsdoseringen är av.
1d	Sköljmedelsdoseringen är på.

1. Tryck in knapp (4) för att ändra inställning.
2. Inaktivera produkten för att bekräfta.

TEKNISKA DATA

Mätt Vikt		446 mm
	Höjd	818 - 898 mm
	Djup	550 mm
Elektrisk anslutning Nätspänning		220-240 V
	Total effekt	2100 W
	Säkring	10 A
	Frekvens	50 Hz
Vattentryck min.	max.	0,5 bar (0,05 MPa)
		8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt eller varmt vatten max. 60 °C
Kapacitet Kuvert 9

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

Om varmvattnet kommer från en alternativ energikälla (t.ex. bergvärme, fjärrvärme eller vindkraft) kan du använda en varmvattensanslutning för att minska energiförbrukningen.

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Återvinn material med symbolen ⚙. Sortera förpackningen i lämpligt kärl för att återvinna den.

www.aeg.com/shop
