BRUKSANVISNING QB6263X Husqvarna-Electrolux

Slå på oppvaskmaskinen. Oppvaskmaskinen er i innstillingsmodus när:

• Alle programindikatorene tennes.
• Displayet viser to horisontale statuslinjer.

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

INNEHÅLL

SÄKERHETSINFORMATION 23

Säkerhet för barn och handikappade 23

Allmän säkerhet 23

Användning

Underhåll och rengöring 24

Installation

Åtgärder vid frysrisk 24

Anslutning av vatten 24

Elektrisk anslutning 25

Inre belysning 25

Servicecenter

För att kassera maskinen 25

PRODUKTBESKRIVNING 26

KONTROLLPANEL 27
Strömbrytare	28
Programguide	28
Program-knapp	28
Display	28
Delay-knapp	28
Start-knapp
Option-knapp	28
Funktioner	29
Inställningsläge	29
ANVÄNDNING AV PRODUKTEN	29
ATT STÄLLA IN VATTENAVHÄRDAREN	29
Manuell inställning 30
Elektronisk inställning	30
ANVÄNDNING AV AVHÄRDNINGSSALT	31
ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL	31

Användning av diskmedel	31
Användning av sköljmedel	32
Justera doseringen av sköljmedel	32
MULTITAB FUNKTION 23	32
ATT LADDA BESTICK OCH PORSLIN	33
Råd och tips	33
DISKPROGRAM	33
ATT VÄLJA OCH STARTA ETT DISKPROGRAM	35
Starta diskprogrammet utan fördröjning	35
Starta diskprogrammet med fördröjning	35
Avbryta fördröjd start	35
Avbryta ett diskprogram	35
Avbryta diskprogrammet	36
När diskprogrammet är klart	36
Ta bort disken från korgarna	36
UNDERHÅLL OCH RENGÖRING	36

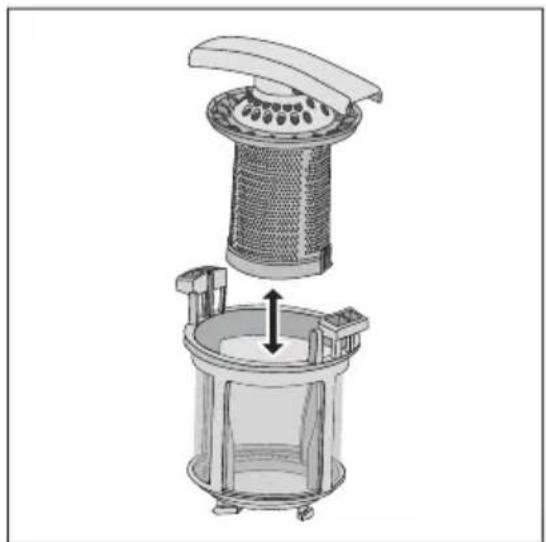

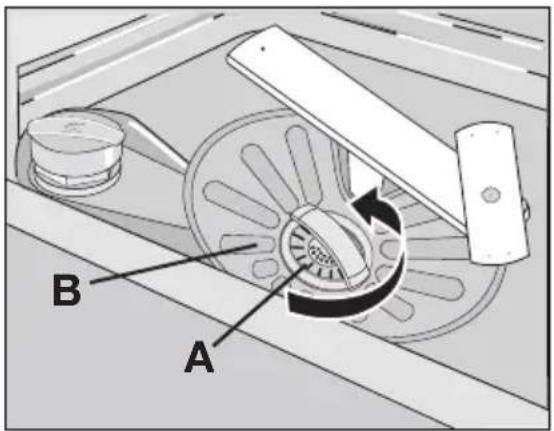

Ta loss och rengöra filtren	36
Rengöring av spolarmar	37
Rengöring av utvändiga ytor	37
OM MASKINEN INTE FUNGERAR	37
Diskresultat och torkning är inte tillfredsställande.	39
Aktivera spolglansdoseringen.	39
TEKNISKA DATA	40
MILJÖSKYDD	40

Med reservation för ändringar

SÄKERHETSINFORMATION

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din egen och dina tillhörigheters säkerhet.
• För att skydda miljön.
• För att du ska använda produkten på rätt sätt.

Förvara alltid dessa instruktioner tillsammans med produkten, även om du flyttar den eller ger bort den.

Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Låt inte personer (och det gäller även barn) med nedsatt fysisk förmåga, förståndshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Barn måste övervakas så att de inte leker med produkten.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.
• Förvara allt rengöringsmedel på en säker plats. Låt inte barn röra diskmedlet.
• Håll barn och husdjur borta från produkten när luckan är öppen.

Allmän säkerhet

• Ändra inte diskmaskinens specifikationer. Det finns risk för personskador eller skador på diskmaskinen.
• Följ diskmedelstillverkarens säkerhetsanvisningar för att undvika brännskador på ögon, mun och hals.
• Drick inte vattnet från diskmaskinen. Rester av diskmedel kan finnas kvar i diskmaskinen.
• Lämna inte diskmaskinens lucka öppen utan uppsikt. Detta för att undvika skador och att någon ramlar över luckan.
• Sitt eller stå inte på luckan när den är öppen.

Användning

• Denna diskmaskin är konstruerad för användning i hemmet. Använd inte produkten för andra ändamål, för att undvika skador på personer eller egendom.
• Använd endast produkten till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen. Det finns risk för explosion eller eldsvåda.
• Placera knivar och andra vassa föremål i bestickkorgen med de spetsiga delarna vända nedåt. Om inte, lägg dem horisontellt i överkorgen eller knivkorgen. (Alla modeller har inte en knivkorg.)
• Använd endast produkter som är avsedda för diskmaskiner (diskmedel, salt, sköljmedel).
• Salt som inte är lämpligt för diskmaskiner kan skada vattenavhärdaren.
• Fyll på salt i diskmaskinen innan du startar ett diskprogram. Salt som lämnas kvar i produkten kan orsaka korrosion eller göra ett hål botten av maskinen.
• Fyll aldrig sköljmedelsfacket med andra medel än sköljmedel (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada produkten.

• Kontrollera att spolarmarna kan röra sig fritt innan diskmaskinen startas.

• Produkten kan utsöndra het vattenånga om du öppnar dörren med ett diskprogram är igång. Risk för brännskador föreligger.

• Ta inte ur disken ur maskinen förrän diskprogrammet är klart.

Underhåll och rengöring

• Innan du rengör produkten ska du stänga av den och dra ur nätsladden från eluttaget.
• Använd inte lättantändliga produkter eller produkter som kan orsaka korrosion.
• Använd inte diskmaskinen utan filter. Kontrollera att filtren är rätt monterade. Felaktig montering medför otillfredsställande diskresultat och kan skada diskmaskinen.
• Spruta inte vatten eller ånga för att rengöra diskmaskinen. Det finns då risk för elchock och skador på produkten.

Installation

• Se till att produkten inte är skadad. Installera eller anslut inte en skadad produkt, utan kontakta leverantören.
• Avlägsna allt förpackningsmaterial innan du installerar och använder diskmaskinen.
• Endast en kvalificierad person får utföra el- och vattenanslutningar och installation av produkten. Detta förhindrar risken för skador på diskmaskinen eller personer.
• Se till att diskmaskinen inte är ansluten till eluttaget under installationen.
• Borra inte på maskinens sidor. Det kan orsaka skador på hydraulik och elektriska komponenter.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen på en plats där temperaturen understiger 0 °C.
• Tillverkaren ansvarar inte för skador orsakade av frost.

Anslutning av vatten

• Använd nya slangar för anslutning av maskinen till vattentillförseln. Använd inte gamla ledningar.
• Anslut inte diskmaskinen till helt nya rör eller till rör som inte har använts på lång tid. Låt vattnet rinna några minuter, anslut sedan tilloppsslangen.
• Se till att vattenslangarna inte kläms ihop eller skadas vid installation av maskinen.
• Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.
• Första gången du använder maskinen ska du kontrollera att slangarna inte läcker.

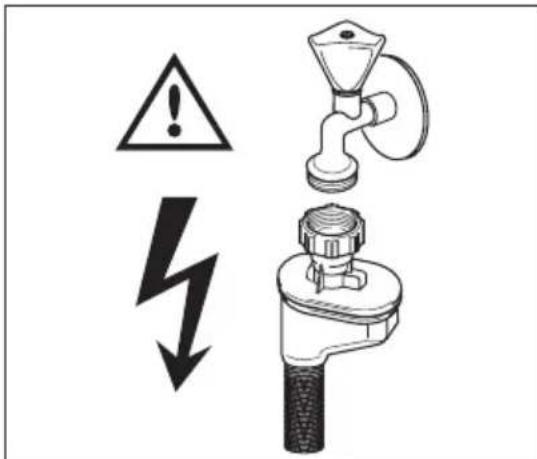

• Tilloppsslangen har dubbla väggar och en kabel inuti samt en säkerhetsventil. Tilloppsslangen står bara under tryck då vattnet flödar igenom den. Om det är en läcka i tilloppsslangen stänger säkerhetsventilen av vattentillförseln.

- Var försiktig när du ansluter tilloppsslangen:

• Lägg inte tilloppsslangen eller säkerhetsventilen i vatten.
• Koppla omedelbart loss maskinen från eluttaget om tilloppsslangen eller säkerhetsventilen är skadad.
• Kontakta din servicestation för byte av tilloppsslang med säkerhetsventil.

WARNING

Farlig spänning.

• Hushållsapparaten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte flera kontakter eller förlängningssladdar. Risk för brand.
• Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.
• Se till att du inte klämmer eller orsakar skada på stickkontakten och strömkabeln bakom diskmaskinen.
• Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Inre belysning

Den här produkten har en inre belysning som tänds när du öppnar luckan och släcks när du stänger den.

WARNING

Synlig LED-strålning. Titta inte direkt in i strålen.

LED-lampan är KLASS 2 och överensstämmer med IEC 60825-1: 1993 + A1:1997 + A2:2001.

Strålningens våglängd: 450 nm

Högsta strålningseffekt: 548 μW

Om du vill byta ut den inre belysningen kontaktar du ett servicecenter.

Koppla från stickkontakten från eluttaget innan byte av den inre belysningen.

Servicecenter

• Endast kvalificerade personer får reparera eller utföra arbeten på diskmaskinen. Kontakta servicecentret.
• Använd endast originaldelar vid reparationer och utbyten.

För att kassera maskinen

- För att förhindra risk för personskador:

- Koppla bort produkten från eluttaget.

- Klipp av strömkabeln och kassera den.

• Avlägsna lucklåset. Detta hindrar barn eller djur från att bli instängda i produkten. Risk för kvävning föreligger.
• Kassera produkten på din lokala sophanteringsstation.

WARNING

Diskmedel är farligt och kan orsaka korrosion!

• Om en olycka inträffar med diskmedlet, kontakta en läkare omedelbart.
• Om någon får diskmedel i munnen, kontakta genast en läkare.
• Om någon får diskmedel i ögonen, kontakta genast en läkare och tvätta ögonen med vatten.
• Förvara diskmedel på en säker plats utom räckhåll för barn.
• Låt inte diskmaskinens lucka stå öppen när det finns diskmedel i behållaren.
• Fyll på diskmedel först innan du startar ett diskprogram.

PRODUKTBESKRIVNING

1 Överkorg
2 Reglage för inställning av vattenhärdhet
3 Saltbehållare
4 Diskmedelsfack
5 Sköljmedelsfack
6 Typskylt
7 Filter
8 Nedre spolarm
9 Övre spolarm
10 Översta spolarmen

KONTROLLPANEL

1 Auto Off AUTO 45°-70° | PRO 70° | Extra SELENT 50° | Quick 30MIN 60° | ECO 50° | ProZone 70°-90° | Delay Start Reset 3 4 5 6 Program AUTO PRO SELENT 30MIN ECO Options Delay Start 9 8 7

1 Strömbrytare
2 Programguide
3 Program-knapp
4 Programindikatorer
5 Display
6 Delay-knapp
7 Start-knapp
8 Indikatorlampor
9 Option-knapp

Indikatorlampor
	Kontrollampa för Multitab. Tänds när du aktiverar funktionen.
	Indikatorlampa för Extra-Hygiene. Tänds när du aktiverar funktionen.
	Indikatorlampa för Diskfas. Tänds när diskfasen pågår.
	Indikatorlampa för Sköljfas. Tänds när sköljfasen pågår.
	Indikatorlampa för Torkfas. Tänds när torkfasen pågår.
→|	Indikatorlampa för Slut. Tänds när diskprogrammet är klart.
	Indikatorlampa för Spolglans. Tänds när spolglans behöver fyllas på. 1)
	Indikatorlampa för salt. Tänds när saltbehållaren behöver fyllas på. 1)När du har fyllt på saltbehållaren kan indikatorlampa fortsätta att lysa i några timmar. Detta inverkar dock inte negativt på produktens funktion.
	Delay-indikator Tänds när du aktiverar fördröjd start.

Indikatorlampor

Indikatorlampa för dörr. Tänds när dörren är öppen eller inte riktigt stängd.

1) När saltbehållaren och/eller spolglansfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Strömbrytare

Tryck på knappen för att aktivera och avaktivera produkten.

Tio minuter efter att diskprogrammet avslutats, avaktiverar Auto Off-funktionen maskinen.

Detta minskar energiförbrukningen.

Programguide

Denna guide hjälper dig att välja diskprogram.

Program-knapp

Tryck på knappen flera gånger tills indikatorlampa för diskprogrammet tänds. Se avsnittet "Diskprogram".

Display

Displayen visar:

• Den elektroniska inställningen av vattenhärdhet.
• Aktivering och inaktivering av sköljmedelsdoseringen (endast med aktiverad multitabfunktion).
• Diskprogrammets tid
• Återstående tid tills diskprogrammet är klart
• Att ett diskprogram är klart (en nolla visas på den digitala displayen)
• Den fördröjda starttiden
• Larmkoder

Delay-knapp

Tryck flera gånger på knappen för att fördröja starten av diskprogrammet från 1 till 24 timmar.

Start-knapp

Tryck på knappen för att starta:

• Diskprogrammet
• Nedräkningen av en fördröjd start,

Option-knapp

Tryck på knappen för att ställa in funktionerna.

När en funktion är aktiverad tänds motsvarande indikatorlampa.

Option-knapp Multitab Extra-Hygiene
Tryck en gång PÅ AV
Tyck två gånger AV PÅ
Tryck tre gånger PÅ PÅ
Tryck fyra gånger AV AV

Funktioner

Multitab

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.), använd då multitabfunktionen. Se avsnittet "Multitabfunktion".

Extra-Hygiene

Funktionen ger ett extra hygieniskt resultat. Under sköljfasen stannar temperaturen på 70 °C i 10 till 14 minuter.

Inställningsläge

Produkten måste vara i inställningsläge för att du ska kunna göra följande:

• Välja och starta ett diskprogram.
• Ställa in och sätta igång en fördröjd start.
• Elektroniskt justera avhärdarens nivå.
• Aktivera eller inaktivera sköljmedelsdoseringen (endast med aktiverad multitabfunktion).

Aktivera produkten. Produkten är i inställningsläge när:

• Alla programlampor lyser.
• Displayen visar två vågräta streck.

Aktivera produkten. Produkten är inte i inställningsläge när:

• Endast en programlampa tänds.
• Displayen visar tiden för ett diskprogram eller en fördröjd start.

- Programmet eller startfördröjningen måste avbrytas för att återgå till inställningsläge. Se avsnittet "Att välja och starta ett diskprogram".

ANVÄNDNING AV PRODUKTEN

1. Säkerställ att den inställda nivån för vattenavhärdaren överensstämmer med hårdheten på vattnet där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på avhärdningssalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.
4. Ladda produkten med bestick, porslin och övrig disk.
5. Ställ in rätt diskprogram för typ av disk och smutsgrad.
6. Fyll på rätt mängd diskmedel i diskmedelsfacket.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.), använd då multitabfunktionen (se "Multitabfunktion").

ATT STÄLLA IN VATTENAVHÄRDAREN

Vattenavhärdaren avlägsnar mineraler och salter från vattnet. Dessa mineraler och salter kan skada produkten.

Justera nivån på vattenavhärdaren om den inte överensstämmer med vattenhärdheten där du bor.

Kontakta din lokala vattenmyndighet för att ta reda på vattenhärdheten där du bor.

Vattenhårdhet				Inställning av vatten-hårdhet
Tyska grader (°dH)	Franska grader (TH°)	mmol/l Clarke-gra-der		manuellt elekt-roniskt
51 - 70 91 - 125	9,1 - 12,5	64 - 88		2 1)	10
43 - 50 76 - 90	7,6 - 9,0	53 - 63		2 1)	9
37 - 42 65 - 75	6,5 - 7,5	46 - 52		2 1)	8
29 - 36 51 - 64	5,1 - 6,4	36 - 45		2 1)	7
23 - 28 40 - 50	4,0 - 5,0	28 - 35		2 1)	6
19 - 22 33 - 39	3,3 - 3,9	23 - 27		2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Fabriksinställning.
2) Använd inte salt på denna nivå.

Du måste justera vattenavhärdaren manuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).

Elektronisk inställning

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll Delay-knappen och Start-knappen intryckta samtidigt tills indikatorlamporna för programmen AUTO, PRO och SILENT blinkar.
4. Släpp Delay-knappen och Start-knappen.
5. Tryck på Program-knappen,
6. Indikatorlamporna för programmen PRO och SILENT släcks.
7. Indikatorlampan för programmen AUTO fortsätter att blinka.

8. Displayen visar den inställningen för vattenavhärdaren (ex.: 5 L = nivå 5).

9. Tryck på Program-knappen flera gånger för att ändra inställningen.

10. Stäng av produkten för att bekräfta.

Om vattenavhärdaren är elektroniskt inställd på nivå 1 är kontrollampan för salt släckt.

ANVÄNDNING AV AVHÄRDNINGSSALT

Fylla salt i saltbehållaren

1. Oppna saltbehållaren genom att vrida locket moturs.
2. Fyll saltbehållaren med 1 liter vatten (endast för första gången som du ska fylla med salt).
3. Använd tratten för att fylla saltbehållaren med salt.
4. Ta bort eventuellt salt från saltbehållarens öppning.
5. Stäng saltbehållaren genom att vrida locket medurs.

SALE ZOUT SALT SALZ SEL

Vatten ska rinna ut ur saltbehållaren när du fyller den med salt.

ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL

1 2 3 4 5 6 7

Användning av diskmedel

Tänk på miljön och använd inte mer än den mängd diskmedel som behövs. Följ diskmedelstillverkarens rekommendationer på förpackningen.

Fylla på diskmedelabehållaren:

1. Tryck på knappen 2 för att öppna locket 7 till diskmedelsfacket.

2. Lägg i diskmedel i facet 1.

3. Om diskprogrammet har förtvätt lägger du en mindre mängd diskmedel på insidan av diskmaskinens lucka.

4. Om du använder disktabletter, lägg tabletten i diskmedelsfacket 1.
5. Stäng diskmedelsfacket. Tryck på locket tills det låser fast i läge.

Använd långa diskprogram när du använder disktabletter. de kan inte lösas upp riktigt under korta diskprogram och kan försämra diskresultatet.

Användning av sköljmedel

När sköljmedel används kan disken torkas utan att det blir ränder eller fläckar.

Sköljmedelsfacket tillsätter automatiskt sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

1. Tryck på knappen 6 för att öppna locket 5 till sköljmedelsfacket.
2. Fyll sköljmedelsfacket 3 med sköljmedel. "Max." indikerar den maximala nivån.
3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.
4. Stäng sköljmedelsfacket. Tryck på locket tills det läser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3.

Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 4 (högsta dosering).

Vrid sköljmedelsväljaren 4 för att öka eller minska doseringen.

MULTITAB FUNKTION

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. Vissa typer av tabletter kan innehålla andra kemikalier.

Se till att tabletterna passar vattnets hårdhet där du bor (se anvisningarna på produktförpackningarna).

Multitab-funktionen avaktiverar doseringen av sköljmedel och salt.

Multitabfunktionen stänger automatiskt av indikatorlamporna för sköljmedel och salt.

Programmets längd kan öka när du använder multitabfunktionen.

Slå på eller av Multitabfunktionen innan du startar ett diskprogram Du kan inte slå på eller av Multitabfunktionen medan ett diskprogram pågår.

Kontrollera att Multitab-funktionen är på innan ett diskprogram startar.

För att avaktivera Multitab-funktionen och använda separat diskmedel, salt och sköljmedel

1. Tryck på knappen Option tills indikatorlampan för Multitab släcks. Funktionen är avstängd.
2. Fyll på saltbehållaren och spolglansfacket.
3. Ställ in vattenhärdheten på högsta nivån.

4. Kör ett diskprogram utan disk.

5. När diskprogrammet är klart justeras vattenavhärdaren efter vattnets hårdhet där du bor.

6. Justera mängden av spolglans.

ATT LADDA BESTICK OCH PORSLIN

Se broschyren "Exempel på ProClean disk".

Råd och tips

• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort alla matrester från disken.
• Blötlägg inbrända matrester på disken.
• Placera på ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen neråt.
• Se till att vattnet inte samlas i behållare eller skålar.
• Se till att bestick och diskgods inte fastnar i varandra.
• Se till att glas inte vidrör andra glas.
• Lägg små föremål i bestickkorgen.
• Blanda skedar med andra bestick så att de inte fastnar i varandra.
• När du lagt föremålen i korgarna ska du se till att vattnet kan komma åt alla ytorna.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Vattendroppar kan samlas på plastföremål och teflonpannor.

DISKPROGRAM

Program Typ av smuts		Typ av disk Programbeskrivning Extra Hygiene-funktion
AUTO^1)	Alla Porslin, bestick,kastruller ochpannor		FördiskHuvuddisk 45 °C eller70 °CSköljningarTorkning	Ja, med effekt
PRO	Hårt smuts-ad disk	Porslin, bestick,kastruller ochpannor	FördiskHuvuddisk 70 °CSköljningarTorkning	Ja, utan effekt
SILENT2)	Normaltsmutsaddisk	Porslin och be-stick	FördiskHuvuddisk 50 °CSköljningarTorkning	Ja, utan effekt
30MIN3)	Ny smuts Porslin och be-stick		Huvuddisk 60 °CSköljning	Ja, med effekt

Program Typ av smuts		Typ av disk Programbeskrivning Extra Hygiene-funktion
ECO4)		Normalt smutsad disk	Porslin och be-stick	FördiskHuvuddisk 50 °CSköljningarTorkning	Ja, med effekt
		Blandad smuts	Porslin, bestick,kastruller ochpannor	FördiskHuvuddisk 70 °CSköljningarTorkning	Ja, utan effekt
		Använd programmet för att snabbt skölja disken. Det hindrar att matrester fastnar på disken och dålig lukt kom-mer ut ur maskinen.Använd inte diskmedel för det här programmet.		Sköljning Ja, utan effekt

1) Produkten känner av typen av smuts och mängden disk i korgarna. Den justerar automatiskt temperatur och vattenmängd, samt energiförbrukning och programmets varaktighet.

2) Detta är det tystaste diskprogrammet. Pumpen arbetar med mycket låg hastighet för att minska oljud. På grund av den låga hastigheten är programmets varaktighet lång.

3) Med detta program kan du diska nyligen använd disk. Det ger goda diskresultat på kort tid.

4) Detta är standardprogrammet för testinstitut. Med detta program får du den mest effektiva användningen av vatten och energi för normalt smutsat porslin och bestick. Se medföljande blad för information om tester.

5) Med detta program kan du diska en laddning med blandad smuts. Mycket kraftig smutsad disk i den nedre korgen och normalt smutsad disk i den övre korgen. Vattentrycket i den nedre korgen är tre gånger högre än i den övre. Vattentemperaturen i den nedre korgen är 25 % högre än i den övre korgen.

Förbrukningsvärden

Program1)		Energi (kWh) Vatten (liter)
		0,9 - 1,7 8 - 15
		1,5 - 1,6 13 - 14
		1,1 - 1,2 9 - 11
		0,9 9
		0,9 - 1,0 9 - 11
		1,4 - 1,5 14 - 15
		0,1 4

1) På displayen visas programtiden.

Vattnets tryck och temperatur, spänningsvariationer och mängden diskgods kan få förbrukningsvärdena att ändras.

ATT VÄLJA OCH STARTA ETT DISKPROGRAM

Starta diskprogrammet utan fördröjning

1. Stäng luckan.
2. Aktivera produkten.
3. Kontrollera att produkten är i inställningsläge.

4. Ställ in ett diskprogram.

5. Motsvarande indikatorlampa tänds.

6. Programtiden blinkar på displayen.

7. Det inställda diskprogrammets indikatorlampa för diskfas tänds.

8. Ställ vid behov in "Extra hygiene"-funktionen.

- Valet av funktion måste alltid göras efter att programmet ställts in.

1. Tryck på Start-knappen varpå det inställda diskprogrammet startar automatiskt.

- Indikatorlampa för diskfas släcks men kontrollampan för "diskfas pågår" är tänd.

Starta diskprogrammet med fördröjning

1. Stäng luckan.
2. Aktivera produkten.
3. Kontrollera att produkten är i inställningsläge.
4. Ställ in ett diskprogram och funktionerna.

5. Tryck på Delay-knappen igen tills fördröjd start visas på displayen.

6. Tiden för fördröjd start blinkar på displayen.

7. Kontrollampan för fördröjd start tänds.

8. Tryck på Start-knappen varpå nedräkningen startar automatiskt.

9. Fördröjd starttid blinkar inte längre på displayen.

10. Det inställda diskprogrammets indikatorlampa för diskfas släcks.

- När nedräkningen är klar startar diskprogrammet automatiskt.

- Indikatorlampa för "diskfas pågår" är tänd.

Om luckan öppnas upphör nedräkningen. När luckan stängs igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta fördröjd start

Nedräkningen fungerar inte

1. Tryck på Delay-knappen flera gånger tills:

2. Displayen visar diskprogrammets gångtid.

3. Indikatorlampa för diskfas tänds.

4. Tryck på Start-knappen för att starta diskprogrammet.

Nedräkningen fungerar

1. Tryck på Delay-knappen flera gånger tills:

2. Displayen visar diskprogrammets gångtid.

3. Indikatorlampa för diskfas tänds.

- Diskprogrammet startar automatiskt.

Avbryta ett diskprogram

- Öppna luckan till diskmaskinen.

- Diskprogrammet avbryts.

- Stäng luckan.

- Diskprogrammet fortsätter från den punkt där det avbröts.

Avbryta diskprogrammet

Om diskprogrammet inte har startat, kan du ändra ditt val.

För att ändra ditt val under ett pågående diskprogram, måste programmet avbrytas.

- Tryck in Delay-knappen och Start-knappen samtidigt tills:

- Alla indikatorlampor för lyser.

- Displayen visar två vågräta statusstreck.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt diskprogram.

När diskprogrammet är klart

När diskprogrammet är klart visar displayen 0 och indikatorlampan för slut är tänd.

1. Stäng av produkten.

2. Oppna luckan till diskmaskinen.

3. För effektivare torkning, låt luckan stå på glänt några minuter.

Ta bort disken från korgarna

- Låt diskgodset svalna innan du plockar ur det ur maskinen. Varmt diskgods kan lätt skadas.

- Plocka först ur diskgods från den nedre korgen, sedan från den övre.

- Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål svalnar fortare än diskgodset.

UNDERHÅLL OCH RENGÖRING

Ta loss och rengöra filtren

Smutsiga filter försämrar diskresultatet.

Silarna kräver endast mycket lite underhåll, kontrollera dem då och då och rengör om det behövs.

1. Vrid sil (A) moturs och ta ur den ur filter (B).

A B

1. Sil (A) består av två delar. Dra isär silarna om du vill plocka isär dem.
2. Rengör delarna noga med vatten.
3. Sätt ihop de två delarna av silen (A) genom att trycka ihop dem. Kontrollera att de sitter ihop ordentligt.
4. Ta bort silen (B).
5. Rengör silen (B) noga med vatten.

1. Sätt tillbaka silen (B) på plats. Kontrollera att den sitter ihop ordentligt i de två ske-norna (C).
2. Sätt tillbaka sil (A) i filter (B). Vrid sil (A) medurs tills den läses fast.

Ta inte bort spolarmarna.

Om hålen i spolarmarna är igensatta, tag bort smuts med en vasst föremål.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa Använd bara neutrala rengöringsmedel.

Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton).

OM MASKINEN INTE FUNGERAR

Produkten startar inte eller den upphör att fungera.

Prova först att hitta en lösning på problemet (se tabellen). Om du inte hittar någon lösning kontaktar du servicecentret.

Vid vissa fel visas en larmkod på displayen:

• ,10 - Produkten fylls inte med vatten
• ,20 - Diskmaskinen tömmer inte ut vattnet
• ,30 - Oversvämningsskyddet är aktiverat.

WARNING

Inaktivera produkten innan du utför kontrollerna.

Problem Möjlig orsak	Möjlig lösning
Produkten fylls inte med vat-ten.	Vattenkranen är blockerad eller belagd med kalk.	Rengör vattenkranen.
Vattentrycket är för lågt. Kontakta berörd myndighet.
Vattenkranen är stängd. Öppna vattenkranen.
Filtret i tilloppsslangen är igen-täppt.		Rengör filtret.
Tilloppsslangen är inte rätt an-sluten.		Kontrollera att anslutningen är korrekt.
Tilloppsslangen är skadad. Kontrollera att tilloppsslangen inte är skadad.
Produkten tömmer inte ut vatt-net.	Avloppsmuffen är blockerad. Rengör avloppsmuffen.
Tömningsslangen är inte rätt ansluten.		Kontrollera att anslutningen är korrekt.
	Tömningsslangen är skadad.	Kontrollera att tömningsslang-en inte är skadad.
Översvämningsskyddet är akti-verat.	Stäng vattenkranen och kon-takta kundtjänst.
Diskprogrammet startar inte.	Luckan är öppen. Kontrollam-pan för luckan är tänd.	Stäng luckan.
Du har inte tryckt på touch-	kontrollen eller knappen Start.	Tryck på touchkontrollen eller knappen Start.
Stickkontakten sitter inte or-dentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Säkringen i säkringsskåpet är skadad.		Byt ut säkringen.
	Fördröjd start är inställd.	• Avbryt den fördröjda starten.• När nedräkningen är klar startar diskprogrammet au-tomatiskt.

Sätt på produkten efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta kundtjänst om felfunktionen inträffar igen.

Kontakta kundtjänst om andra larmkoder visas på displayen.

Viktiga uppgifter för kundtjänst finns på typskylten.

Anteckna denna information:

• Modell (MOD.) ....
• Produktnummer (PNC) ....
• Serienummer (S.N.) ....

Diskresultat och torkning är inte tillfredsställande.

Problem Möjlig orsak	Möjlig lösning
Disken är inte ren. Diskprogrammet är inte lämp-ligt för diskgodset och smuts-graden.		Kontrollera att det valda dis-kprogrammet passar diskgodsetoch smutsgraden.
Diskgodset sattes inte rätt i	korgarna, vattnet rörde inte vidalla ytorna.	Placera diskgodset rätt i kor-garna.
Spolarmarna kunde inte röra	sig fritt. Felaktig placering avdiskgodset i korgarna.	Kontrollera att disken inte har placerats så att den blockerarspolarmarna.
Filtren är igensatta eller fel-	monterade.	Kontrollera att filtren är renaoch korrekt monterade.
För lite eller inget diskmedel	alls har använts.	Kontrollera att tillräckligtmycket diskmedel används.
Kalkfläckar på diskgodset.	Saltbehållaren är tom.	Fyll på avhärdningssalt i saltbe-hållaren.
Felaktig nivå på inställningen	av vattenavhärdaren.	Justera vattenavhärdaren medrätt nivå.
Locket till saltbehållaren är inte	stängt ordentligt.	Kontrollera att locket till salt-behållaren är stängt ordentligt.
Det är ränder, mjölkaktigafläckar eller en blåaktig belägg-ning på glas och porslin.	Spolglansdoseringen är förhög.	Minska spolglansdoseringen
Torkade vattendroppar på glasoch diskgods.	Spolglansdoseringen är för låg. Öka spolglansdoseringen.
Diskmedlet kan också vara or-	saken.	Använd en annan typ av disk-medel.
Disken är våt. Diskprogrammet saknade tork-ningsfas eller med förkortaftorkningsfas.		För effektivare torkning, låtluckan stå på glänt några mi-nuter.
Disken är våt och glanslös.	Spolglansfacket är tomt.	Fyll på sköljmedel i sköljmedels-facket.
Multitabfunktionen är på	(funktionen inaktiverar auto-matiskt sköljmedelsdosering-en).	Aktivera sköljmedelsdoseringen.

Aktivera spolglansdoseringen.

1. Aktivera produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll Delay-knappen och Start-knappen intryckta samtidigt tills programkontrollamporna AUTO, PRO och SILENT blinkar.
4. Släpp knappen Delay och Start.

5. Tryck på Option-knappen:

• Indikatorlamporna för programmen AUTO och SILENT släcks.
• Indikatorlampan PRO fortsätter att blinka.
• Displayen visar inställningen för spolglans.

0d	Spolglansfacket är av.
1d	Spolglansfacket är på.

1. Tryck på Option för att ändra inställningen.

2. Stäng av produkten för att bekräfta.

TEKNISKA DATA

Mätt Vikt 596 mm
Höjd 818 - 878 mm
Djup 595 mm
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt eller varmt vatten max. 60 °C
Kapacitet Kuvert 12

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

På typskylten på insidan av diskmaskinens lucka visas information om elanslutningar.

Om varmvattnet kommer från en alternativ energikälla (t.ex. bergvärme, fjärrvärme eller vindkraft) använder du en varmvattensanslutning för att minska energiförbrukningen.

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Återvinn material med symbolen ⚙. Sortera förpackningen i lämpligt kärl för att återvinna den.

www.aeg.com/shop
