BRUKSANVISNING HV-02 PowerWash

PowerWash® Högtryckstvätt

Svenska

TekNlske DaTa:

Modell: HV-02
Maximalt tryck: 130 bar
Arbetsttryck: 75 bar
Vattenförbrukning: 6 l./min
Max.tryck inkommande vatten: 1900 PSI
Max.temp. inkommande vatten: 60 grader
Motoreffekt: 1400W
Matningsspänning: 220~240V
Bullernivå: < 85dB
Vikt: 6 kg

VIkTIGa sÄkeRHeTsFÖReskRIFTeR:

Börja inte använda högtryckstvätten förrän du läst igenom och förstått anvisningarna om säker användning och underhåll i den här bruksanvisningen.

VaRNING!

Du ska alltid följa nedanstående regler vid användning av högtryckstvätten:

1. Läs igenom alla anvisningar innan du börjar använda maskinen.
2. För att minska risken för olycksfall ska du alltid vara uppmärksam och försiktig om maskinen används i närheten av barn.
3. Se till att du lär dig hur maskinen stängs av och hur du avlastar trycket i maskinen. Lär dig ordentligt hur maskinens reglage manövreras.

4. Var uppmärksam och fokuserad på det som du håller på med.

5. Använd ALDRIG maskinen om du är trött, sliten eller påverkad av alkohol eller droger.

6. Se till att ingen annan uppehåller sig inom arbetsområdet.

7. Se till att du inte tappar balansen; stå inte på ostadigt underlag. Stå stadigt med god balans när du använder maskinen.

8. Använd skyddsglasögon.

9. Följ underhållsanvisningarna i bruksanvisningen.

10. Se till att vattenstrålen ALDRIG träffar levande varelser. Den kan orsaka skador.

11. Högtrycksstrålen kan vara farlig vid felaktig användning. Strålen får ALDRIG riktas mot människor, djur, elektriska apparater eller mot högtryckstvätten själv.

12. Rikta ALDRIG strålen mot elektriska kopplingar, vägguttag eller liknande.

13. Explosionsrisk! Rikta ALDRIG strålen mot brandfarliga vätskor.

14. Använd ALDRIG syror, baser, lösningsmedel eller brandfarliga vätskor på maskinen. Sådana vätskor kan orsaka personskador och permanenta skador på högtryckstvätten.

15. Högtryckspistolen ger rekyl. Håll pistolen och strålröret med bägge händerna.

16. Använd inte lösa kläder, smycken eller annat som kan fastna i motorn vid spolning.

sÄkeRHeTsUTRUsTNING

Säkerhetsventil

Tvätten har en säkerhetsventil som avlastar trycket om det uppnår en viss nivå. Det är viktigt att säkerhetsventilen inte manipuleras. Tryckregulator på munstycket

Tryckregulatorn kan reducera trycket om det överstiger ett i förväg inställt värde.

VaRNING!

Eventuella reparationer ska alltid utföras av auktoriserad verkstad, med användning av originalreservdelar. Tvätten har en säkerhetsventil som avlastar trycket om det uppnår en viss nivå. Det är viktigt att säkerhetsventilen inte manipuleras.

se UPP! MaTa aLLTID MaskINeN MeD kaLLVaTTeN

När du ansluter inloppet till en vattenkran måste du följa lokala bestämmelser. På vissa platser är det förbjudet att ansluta en högtryckstvätt direkt till vattenkranen, för att inte riskera att kemikalier rinner tillbaka in i dricksvattensystemet. Däremot är det normalt tillåtet att koppla högtryckstvätten direkt via en mellanliggande tank eller en backventil. Smuts i vattnet kan ge upphov till skador på maskinen. För att undvika detta bör man använda ett vattenfilter.

1. Trädgårdsslangar som ansluts till maskinen ska inte vara klenare än ½ tum (12,5 cm invändigt).
2. Vattenledningskapaciteten ska inte vara mindre än 10 l/min.
3. Vattenflödet kan mätas genom att man låter vattnet rinna för fullt under en minut ned i en tiolitershink.
4. Vattnet får inte vara varmare än 60°C.
5. Använd aldrig vatten till högtryckstvätten som innehåller rester av lösningsmedel, som thinner, olja, bensin osv.
6. Använd alltid en källa till rent vatten, så att ingen smuts och partiklar hamnar i maskinen.
7. Kör ALDRIG högtryckstvätten utan att vattenslangen är ansluten och vattenkranen öppen.

aNVÄNDNINGsOMRÅDeN

Den här maskinen lämpar sig utmärkt för rengöring av: bilar, motorcyklar, husvagnar, båtar, cyklar, berghällar, betonggolv och andra hårda ytor, trädgårdsmöbler, murade väggar, takrännor, avloppsrör, golvbrunnar, trädgårdsredskap, med mera.

PowerWash ^ Högtryckstvätt

Svenska

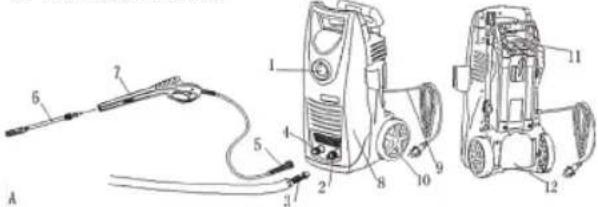

BeskRIVNING aV MaskINeN

Kontrollera att det som avbildas på förpackningen finns med i kartongen (se figur A)

1. Strömbrytare (1/ON - 0/OFF)
2. Vattenanslutning
3. Trädgårdsslang
4. Högtryckskoppling
5. Högtrycksslang
6. Strålrör med munstycke
7. Högtryckspistol
8. Högtryckstvätt
9. Elsladd med stickkontakt
10. Hjul
11. Vagn
12. Tvättmedelsbehållare

1. Skruva fast snabbkopplingen på vattenanslutningen (2). Kontrollera att den sitter stadigt.
2. Koppla vattenslangen (3) till snabbkopplingen (2). Minsta längden på vattenslangen ska vara 5 meter, minsta diameter 12,5 mm (1/2 tum).
3. Anslut högtrycksslangen (5) till högtrycksanslutningen (4).
4. Montera strålröret (6) på högtryckspistolen (7) (se figur B)
5. Anslut sladden (9) till vägguttaget och öppna vattenkranen.

OBS! Sätt aldrig igång högtryckstvätten (läget I/ON) innan du har satt på vattnet!

1. Sätt strömbrytaren på läget I/ON.
2. Frigör låset på högtryckspistolen.
3. Kontrollera att maskinen står vägrätt.
4. Rikta alltid strålen mot marken när du trycker in spolhandtaget.
5. Håll spolhandtaget intryckt tills all luft tryckts ut ur högtrycksslangen. Nu är högtryckstvätten klar att tas i bruk.

DRIFT

1. När du trycker in spolhandtaget utsätts högtryckspistolen för en rekylkraft. Se till att du står stadigt och har pistolen och strålröret i ett fast grepp.
2. Trycket kan regleras genom att du vrider munstycket åt höger eller vänster (se figur E). Observera att du inte får hålla spolhandtaget intryckt när du vrider på munstycket
   a. Högt tryck: Rekommenderat avständ till objektet: 30 cm
3. Vid avbrott i spolningen som är längre än 2 minuter bör maskinen stängas av. Kom ihåg att låsa spolhandtaget igen när du slutar använda högtryckstvätten!

PowerWash ^ Högtryckstvätt

Svenska

eFTeR aNVÄNDNING

1. Släpp spolhandtaget.
2. Stäng av maskinen genom att vrida strömbrytaren till 0/OFF.
3. Stäng av vattnet.
4. Koppla loss vattenslangen från maskinen.
5. Tryck in spolhandtaget för att avlasta det tryck som finns inne i maskinen och högtrycksslangen.
6. Tryck in låset på spolhandtaget.
7. Dra ut stickkontakten ur vägguttaget.
8. Ställ undan högtryckstvätten med tillbehör.

UNDeRHÅLL

Genom att följa nedanstående råd ger du högtryckstvätten lång livslängd och problemfri drift. OBS! Dra alltid ur sladden innan du börjar med underhållsarbete.

1. Rengör munstycket från sand och smuts. Munstycket kan lossas från strålröret. Använd lämpliga verktyg vid rengöringen.
2. Rengör kopplingen från damm och sand.
3. Skruva loss snabbkopplingen från vattenanslutningen på högtryckstvätten. Använd lämpligt verktyg för att ta ut vattenfiltret. Kontrollera att filtret är helt. Skölj och ta bort all smuts (se figur G).
4. Skölj vattenslangen, högtrycksslangen, strålröret och munstycket innan du åter sätter ihop maskinen.
   Eventuella reparationer ska alltid utföras av auktoriserad verkstad, med användning av originalreservdelar.

1. Öppna låset som sitter på undersiden av pistolen (se figur 1)
2. Kobbla till högtrycksslangen (se figur 2)
3. Tryck tillbaka låsfunktionen på undersidan av pistolen i låst position (se figur 3)
4. Viktig at fästa alngskyddet ordentligt. Skruva medurs. (se figur 4)

Vid långvarig förvaring bör följande punkter tillämpas:

1. Töm maskinen helt på vatten. Slå på maskinen utan att ha högtrycksslangen eller vattenslangen ansluten. Vänta tills inget vatten längre kommer ut ur maskinen. Det är viktigt att maskinen stängs av omedelbart när inget mer vatten pumpas ut.
2. Ta bort vattenfiltret från vattenanslutningen och rengör det under rinnande vatten.
3. Ta ut tvättmedelsbehållaren och rengör den under rinnande vatten.

PowerWash®

Högtryckstvätt

Svenska

FeLsÖkNING

Smärre funktionsstörningar kan du avhjälpa själv, med hjälp av nedanstående felsökningsschema. Om du är osäker ska du kontakta en auktoriserad återförsäljare. OBS! Stäng alltid av maskinen och dra ut sladden innan du börjar med underhållsarbete.

Symptom Orsak Åtgård
Apparatet vil ikke starte Kontakten sitter inte i väggen Sätt i kontakten.
Pumpen går inte Överhettning därför att vattentillförseln inte fungerar		Kontrollera att vattentillförseln är tillräcklig. En tiolitershink ska fyllas på en minut.
Pumptrycket sjunker Munstycket är delvis igensatt Rengör munstycket.
Spolhandtaget är fast Säkerhetslåset Tryck ut låsknappen på pistolhandtaget.

Om du får ett problem som inte omnämns ovan bör du kontakta en autoriserad återförsäljare.

_

| _

一

1

_

| _

一

1

Norsk

GARANTI

Högtryckstvätten har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om högtryckstvätten utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

GISLE KRIGSVOLL AB

INDUSTRIVÄGEN 3

302 41 HALMSTAD

försäkrar under eget ansvar att maskinen

Produkt ......Högtryckstvätt

Märke ......PowerWash

Modell typ .....HV-02

överensstämmer med följande norm

EN55014-1:2006, EN55014-2:1997/+A1:2001

EN61000-3-2:2006, EN61000-3-3:1995/+A1:2001/

+A2:2005

enl. bestämmelser och riktlinjerna i direktiv

2004/108/EEC

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna högtryckstvätten vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and Electronic Equipment) direktiv, gällande från augusti 2005.

COMPLIANT

2002/95/EC

Trondheim, 2010-04-01

andunwijkow

VD, Gisle Krigsvoll AB

ÄNDRINGAR

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om högtryckstvätten skulle ändras väsentligt.

2010 © Gisle Krigsvoll AB

Art no 500812
