BRUKSANVISNING HV-02 PowerWash

PowerWash® Høytrykksvasker Norsk

TekNlske DaTa:

Modell: HV-02
Maks trykk: 130 bar
Arbeidstrykk: 75 bar
Vannforbruk: 6 l./min
Maks inntakstrykk: 1900 PSI
Maks temp. inntaksvann: 60 grader
Motor effekt: 1400W
Nettspenning: 220~240V
Lydeffektnivå: < 85dB
Vekt: 6 kg

VIkTIGe slkkeRHeTsINsTRUkseR:

Ikke ta i bruk høytrykksvaskeren før du har lest og forstått instruksene for sikker bruk og vedlikehold i denne bruksanvisningen.

aDVaRseL!

Ved bruk av denne høytrykksvaskeren bør du alltid følgegrunnleggende forhåndsregler:

1. Les alle instruksene før bruk av maskinen.
2. For å redusere faren for skader, vær alltid oppmerksom og forsiktig hvis maskinen brukes i nærheten av barn.
3. Sørg for å vite hvordan maskinen stoppes, og hvordan du tapper trykket. Vær godt kjent med styringsmekanismen.

4. Vær oppmerksom og følg med på det du holder på med.

5. Bruk ALDRI maskinen hvis du er trøtt, sliten eller påvirket av alkohol eller andre rusmidler.

6. Pass på at ingen befinner seg i arbeidsområdet.

7. Ikke ta overbalanse eller stå på noe som er ustødig. Stå støtt og i balanse til enhver tid.

8. Bruk vernebriller.

9. Følg vedlikeholdsinstruksene i bruksanvisningen.

10. Pass på at utslippsstrømmen ALDRI treffer andre personer, den kan forårsake skader.

11. Høytrykksstråler kan være farlige ved feil bruk. Strålen må ALDRI rettes mot mennesker, dyr, elektriske apparater eller mot selve høytrykksvaskeren.

12. Rett ALDRI strålen mot elektriske koblinger, stikkontakter eller lignende.

13. Eksplosjonsfare! Rett ALDRI strålen mot brennbare væsker.

14. Bruk ALDRI syrer, baser, løsemidler eller brennbare væsker på maskinen. Disse stoffene kan forårsake personskader og uopprettelige skader på høytrykksvaskeren.

15. Høytrykkspistolen gir rekyl. Hold den og strålerør med begge hender.

16. Bruk ikke løse klær, smykker, eller annet som kan sette seg fast i motoren mens du spyler.

sIkkeRHeTsUTsTyR

Sikkerhetsventil

Vaskeren er utstyrt med sikkerhetsventil som stopper trykket hvis det oppstår overtrykk. Viktig at man ikke rører eller justerer sikkerhetsventilen.

Trykkregulator på dyse

Trykkregulatoren kan redusere trykket hvis det overstiger forhåndstilte verdier.

aDVaRseL

Eventuelle reparasjoner skal alltid utføres av autorisert verksted og med originale reservedeler. Vaskeren er utstyrt med sikkerhetsventil som stopper trykket hvis det oppstår overtrykk. Viktig at man ikke rører eller justerer sikkerhetsventilen.

FORsIkTIG! TILseTT kUN kaLDT VaNN.

Når du kobler vanninntaket til en vannkran, sørg for at du er kjent med lokale forskrifter og bestemmelser. Noen steder er det ikke tillatt å koble enheten direkte til vannkranen, for å sikre at kjemikalier ikke flyter tilbake inn i drikkevannssystemet. Direkte tilkobling via en tank eller tilbakeflytsfjerner vil være tillatt. Urenheter i vannet kan føre til skader på maskinen. For å unngå dette, anbefales bruk av vannfilter.

1. Hageslanger må ha en diameter på minst 12,5cm (1/2") for å kobles til.
2. Vanntrykket må ikke være under 10 liter i minuttet.
3. Vanntrykket kan vurderes ved å la vannet renne i et minutt i en tilitersbøtte.
4. Vannet må ikke være varmere enn 60°.
5. Bruk aldri høytrykksvaskeren med vann som inneholder spor av løsemidler, som malingsfjerner, olje, bensin, osv.
6. Bruk alltid en ren vannkilde, slik at urenheter og partikler ikke kommer inn i maskinen.
7. Bruk ALDRI høytrykksvaskeren uten at en vannkilde er tilkoblet og skrudd på.

BRUksOMRÅDeR

Denne maskinen er ypperlig for bruk på følgende områder: Biler, motorsykler, campingvogner, båter, sykler, heller, betonggulv og andre harde overflater, hagemøbler, murverk, takrenner, rengjøring av avløpsrør, sluk, hageredskaper osv.

PowerWash® Høytrykksvasker Norsk

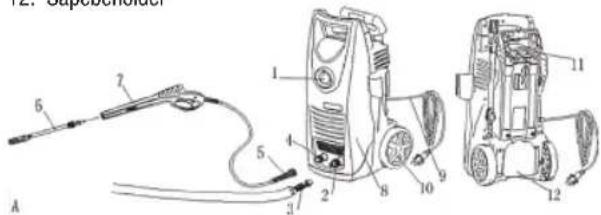

BeskRIVeLse aV aPPaRaTeT

Kontroller at innholdet i pakken er som vist på emballasjen. (se figur A)

1. Apparatbryter (1/ON—0/OFF)
2. Vanntilkobling
3. Hageslange
4. Høytrykkskobling
5. Høytrykkslange
6. Strålerør med dyse
7. Høytrykkspistol
8. Høytrykksvasker
9. Strømledning med støpsel
10. Hjul
11. Tralle
12. Såpebeholder

MONTeRINGsaNVIsNING

1. Skru hurtigkobling på vanntilkobling (2). Sørg for at den sitter forsvarlig.
2. Koble vannslangen (3) til hurtigkobling (2). Minimum lengde på vannslange anbefales å være 5 meter med diameter på 12,5mm (1/2").
3. Koble høytrykkslange (5) til høytrykkskobling (4).
4. Monter strålerør (6) til høytrykkspistol (7). (se figur B)
5. Koble strømledning (9) til et strømuttak og åpne vanntilførsel.

BRUk aV HøyTRykksVaskeR

VIKTIG! Aldri slå apparatbryter til 1/ON før du har åpnet vanntilførsel!

1. Slå apparatbryter til 1/ON.
2. Frigjør låsen på pistolens spylehåndtaket.
3. Kontroller at apparatet står vannrett.
4. Før du trykker inn spylehåndtaket, sørg for å rette strålerør mot bakken.
5. Hold ned spylehåndtak på pistol til all luft har sluppet ut av høytrykkslange. Nå er høytrykksvaskeren klar til å tas i bruk.

DRIFT

1. Når du trykker inn spylehåndtaket utsettes pistolen for en rekylkraft. Sørg for at du står støtt og holder et godt grep rundt pistol og strålerør.
2. Trykk kan reguleres ved hjelp av å skru høyre eller venstre på dysen. (se figur E). Merk at du ikke må holde inn spylehåndtak ved justering av dysen.
   a. Høyt trykk: Anbefalt avstand til objekt er 30cm
3. Ved pauser lengre enn 2 minutter må høytrykksvasker slås av. Husk å låse spylehändtaket på pistolen när du forlater høytrykksvasker!

1. Press dysen fram slik som vist på figur 1.
2. Ta ut såpebeholderen, fyll med rengjøringsmiddel og sett såpebeholderen på plass
3. Åpne sikkerhetsbryteren på siden av pistolen slik som vist på figur 3.
4. Trykk inn start bryteren på pistolen slik som vist på figur 4.
5. Slå på høytrykksvaskeren

PowerWash® Høytrykksvasker Norsk

eTTeR BRUk

1. Slipp spylehåndtak på pistolen
2. Slå av apparatet ved å vri apparatbryteren til 0/OFF.
3. Steng vanntilførsel
4. Koble apparatet fra vanntilførsel.
5. Trykk inn spylehåndtak for å utligne trykket som befinner seg i apparatet og høytrykkslange.
6. Trykk inn lås på pistol
7. Trekk ut støpsel fra strømuttak
8. Lagre høytrykksvasker med tilbehør

VeDLikeHOLD

Ved å følge rådene under sikrer du en lang og problemfri levetid på høytrykksvaskeren. VIKTIG! Trekk alltid ut støpselet ut av strømuttak før du starter vedlikehold.

1. Rengjør dyse for sand og smuss. Dysen kan kobles fra strålerør. Bruk egnet verktøy for rengjøringen.
2. Rengjør koblingene for støv og sand.
3. Skru av hurtigkoblingen som sitter i vanntilførsel på vaskeren og bruk et egnet verktøy til å ta ut vannfilteret. Sjekk om filter er intakt, skyll og fjern all smuss. (se figur G).
4. Skyll vannslange, høytrykkslange, strålerør og dyse før montering Eventuelle reparasjoner skal alltid utføres av autorisert verksted og med originale reservedeler.

MONTeRING aV HøyTRykkssLaNGe TIL PIsTOL

1. Äpne låsen som sitter på undersiden av pistolen (se figur 1)
2. Press inn høytrykkslangen (se figur 2)
3. Trykk låsefunksjonen på undersiden av pistolen tilbake i låst posisjon (se figur 3)
4. Sørg for å feste beskyttelseshylsteret skikkelig. Skru mot klokken. (se figur 4)

Ved langvarig oppbevaring bør følgende punkter følges:

1. Tømme apparatet helt for vann. Slå på apparatet uten tilkoblet høytrykkslange og uten vanntilførsel. Vent til det ikke kommer mer vann ut av høytrykksvaskeren. Viktig at man slår av apparatet straks det ikke kommer mer vann ut.
2. Ta ut vannfilter fra vanntilkoblingen og rengjør under rennende vann.
3. Ta ut såpebeholder og rengjør den under rennende vann.

PowerWash® Høytrykksvasker Norsk

FeILsøkING

Mindre funksjonsfeil kan du ved hjelp av følgende oversikt utbedre selv. Er du i tvil, ta kontakt med en autorisert forhandler.

VIKTIG! Slå av apparatet og trekk ut strømtilkobling før vedlikeholdsarbeidet starter.

Symptom Årsak Tiltak
Apparatet vil ikke starte Støpselet er ikke satt i Sett støpselet i stikkontakten.
Pumpen går ikke Overoppheting på grunn av dårlig vanntilførsel Sjekk vantrykket på vannslangen.En bøtte på 10 liter skal fylles på 1 minutt.
Ujevnt pumpetrykk Dyse delvis blokkert Rens dysen
Spylehåndtak er fast	Sikkerhetslås	Trykk ut låseknapp som sitter på pistolen

Hvis du opplever andre problemer enn de som er listet ovenfor, vennligst kontakt en autorisert forhandler.

1. Press dysen fram slik som vist på figur 1.
2. Ta ut såpebeholderen, fyll med rengjøringsmiddel og sett såpebeholderen på plass
3. Åpne sikkerhetsbryteren på siden av pistolen slik som vist på figur 3.
4. Trykk inn start bryteren på pistolen slik som vist på figur 4.
5. Slå på høytrykksvaskeren

Høytrykksvaskeren har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om høytrykksvaskeren har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven.

SAMSVARSERKLÆRING

Undertegnede firma

SIVILINGENI∅R GISLE KRIGSVOLL AS

Produkt ......Høytrykksvasker

Merke ......PowerWash

Modell ......HV-02

Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever høytrykksvaskeren ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August 2005.

COMPLIANT

2002/95/EC

Trondheim, 01.04.2010

Audiunwijkson

Daglig Ieder, Sivilingeniør Gisle Krigsvoll AS

ENDRINGER

Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om høytrykksvaskeren skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.

2010 © Sivilingeniør Gisle Krigsvoll AS

Art no 500812

nska

GARANTI
