BRUKSANVISNING RJP3342 ROSENLEW

Säkerhetsinformation ____ 14
Produktbeskrivning ____ 16
Kontrollpanel 17
När maskinen används första gången ____ 17
Daglig användning ____ 18
Råd och tips ____ 19

Underhåll och rengöring ____ 20

Felsökning 21

Tekniska data ____ 23

Installation 23

Miljöskydd 25

Med reservation för ändringar.

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhets-information och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla

produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Varning

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor
– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.
6. Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.
7. Denna produkt är tung. Var försiktig när du flyttar den.
8. Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.
10. Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. (Om produkten är frostfri)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.

• Rengör inte produkten med metallföremål.

• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.

• Kontrollera regelbundet produktens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen kommer vatten att samlas på produktens botten.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Anslut endast till dricksvattenledning (om det finns en vattenanslutning).

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan a ozonlagret. Produkten får inte kasseras tillsam- s med det vanliga hushållsavfallet. Isolationsmate-

rialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

Produktbeskrivning

1 Grönsakslådor
2 Glashylla
3 Glashylla
4 Glashylla
5 Flaskhylla
6 Glashylla
7 Kontrollenhet
8 Smörhylla

9 Dörrhylla
10 Flaskhylla
11 Fryslåda
12 Maxibox-låda
13 Frostfree-låda
14 Kall modul
15 Typskylt

Gör följande för att använda produkten:

• Tryck på temperaturreglaget tills LED som motsvarar önskad temperatur tänds. Valet sker i steg från +2 till +8 °C
  Vid första knapptrycket fortsätter inställningen LED att blinka.
  När knappen trycks in flyttas inställd temperatur ett läge. Motsvarande LED blinkar ett tag.
  Tryck på inställningsknappen tills önskad temperatur valts. Inställningen fixeras

kallaste inställning: +2 °C varmaste inställning: +8 °C

En medelhög inställning är i regel bäst.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i hushållsapparaten beror på:

• rumstemperaturen
• hur ofta dörren öppnas
• mängden livsmedel som förvaras
• produkten plats.

Du kan aktivera funktionen Fast Freeze genom att trycka på Fast Freeze-knappen.

LED som motsvarar symbolen Fast Freeze tänds.

Du kan avaktivera funktionen Fast Freeze genom att trycka på Fast Freeze-knappen igen.

Indikatorn Fast Freeze släcks.

Viktigt

Denna funktion stängs av automatiskt efter 52 timmar

Dörrsensor

Produkten är utrustad med en optisk sensor som känner av om dörren är öppen.

Ställ inte något framför motsvarande fönster för att produkten ska fungera på avsett sätt.

den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

För infrysning av färska livsmedel, aktivera Action Freeze-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.

Lägg de färska matvarorna som ska frysas i den övrfe lådan, eftersom detta är den kallaste platsen.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst 12 timmar på Action Freeze-inställning innan du lägger in några matvaror.

Om stora mängder mat skall förvaras, plocka ut alla lä- dor och lägg maten på glashyllan för att erhålla bästa resultat.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under

"Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

Temperaturdisplay

För att hjälpa dig att kontrollera produkten har vi utrustat kylskåpet med en temperaturindikator i den kallaste delen.

Den kallaste delen i kylen är i nivå med den lägsta glashyllan.

Symbolen mittemot visar vilket som är kylskåpets kallaste del.

Utrymmet precis ovanför glashyllan till grönsaksådan är kylutrymmets kallaste del, vilket visas på hyllan eller klisteretiketten på väggen i produkten.

För att maten ska förvaras rätt i kylskåpet och speciellt i den kallaste delen, se till att temperaturindikatorn visar "OK".

Visas inte "OK" är medeltemperaturen i området för hög. Ställ temperaturkontrollen på en lägre temperatur. Eftersom "OK"-displayen är svart kan det vara svårt att se om temperaturindikatorn är svagt upplyst. Rätt be- lysning gör den lätt att avläsa.

Varje gång temperaturkontrollen justeras, vänta tills innertemperaturen i produkten stabiliseras innan du kontrollerar om det krävs ytterligare justeringar. Ändra kontrollen gradvis och vänta i minst 12 timmar innan du kontrollerar och eventuellt ändrar igen.

Viktigt När färsk mat lagts i produkten eller om dörren öppnats flera gånger eller under längre tid, är det normalt att indikatorn inte visar "OK". Vänta i minst 12 timmar innan temperaturkontrollen justeras.

Om köldplattan i kylutrymmet (väggen i botten på produkten) har ett onormalt istäcke (produkten är för full, hög temperatur i omgivningen, termostaten är inställd för högt, dörren öppnas ofta), flytta termostatkontrollen lite i taget till en lägre inställning tills det återkommer perioder då kompressorn slutar arbeta. Den automatiska avfrostningen av kylutrymmet fungerar inte riktigt om inte kompressorn slår ifrån emellanåt.

Termostaten måste justeras

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

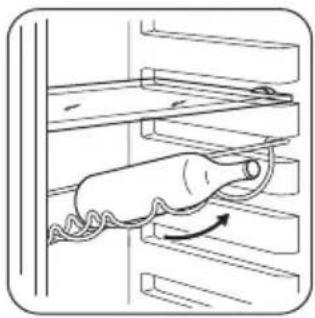

Placera flaskorna (med hal- sarna vända utåt) i den re- dan placerade hyllan.

Viktigt Lägg endast in förslutna flaskor om hyllan är placerad horisontellt.

Flaskhyllan kan dock vink- las för att kunna förvara

öppnade flaskor. För att vinkla flaskhyllan, drag ut det så långt att framkanten kan flyttas upp och placeras på nästa högre nivå.

För att kunna förvara olika stora matförpackningar kan dörrhyllorna placeras på olika nivåer.

Dra hyllan stegvis i pilarnas riktning tills den lossnar, placera den sedan enligt önskemål.

Råd och tips

Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta

Borttagning av fryslådor från frysen

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur friesen, drag lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt. För att sätta tillbaka lådan, lyft upp lådans främre del något och sätt in den i friesen. När lådan har passerat stoppen, skjut in lådan på plats.

kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet
• täck över eller förpacka maten, särskilt om den har en stark smak
• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.

Underhåll och rengöring

• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestan- da på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

- rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.

• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Anslut produkten till eluttaget igen efter rengöringen.

Frost avlägsnas automatiskt från avdunstaren i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet.

Försiktighet Ta ur stickkontakten från eluttaget innan felsökning påbörjas.

Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Avfrostning av frysen

Frysavdelningen på denna modell är emellertid av "frostfri" typ. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

- koppla loss produkten från eluttaget

• plocka ur alla matvaror
• Avfrosta (i förekommande fall) och rengör produkten samt alla tillbehör
• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Viktigt Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak Åtgärd
Produkten bullrar. Produkten har inte installerats korrekt.		Kontrollera att produkten står stadigt (alla fötterna skall ha kontakt med golvet).
Produkten fungerar inte. Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i elutta-get.
Problem Möjlig orsak	Åtgärd
Produkten får ingen ström. Eluttagetär strömlöst.		Anslut en annan elektrisk apparat till eluttaget.Kontakta en behörig elektriker.
Belysningen fungerar inte.	Lampan är i standby-läge.	Stäng och öppna dörren.
	Enheten är trasig.	Se avsnitt "Byte av kontrollenheten".
Kompressorn går oavbrutet.	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
Dörren har öppnats för ofta. Låt inte dörren stå öppen längre än		nödvändigt.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Vatten rinner på den bakre väggen i kylskåpet.	Under den automatiska avfrostning- en tinar frost på bakväggen.	Detta är normalt.
Vatten rinner in i kylskåpet.	Vattenutloppet är igentäppt.	Rengör vattenutloppet.
Produkter hindrar vattnet från att rin- na till vattenuppsamlaren.		Kontrollera att inga produkter har kon- takt med den bakre väggen.
Vatten rinner på golvet. Smältvattnet rinner inte genom utlop- pet till avdunstningsbrickan ovanför kompressorn.		Anslut smältvattenutloppet till avdunst- ningsbrickan.
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd. Ställ in en högre/lägre temperatur.

Kontakta vår serviceavdelning om produkten fortfaran-de inte fungerar korrekt efter ovanstående kontroller. Du finner en lista i slutet på denna bruksanvisning.

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd. Endast servicepersonal får byta ut kontrollenheten. Kontakta vår serviceavdelning.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Byt vid behov ut defekta dörrtätningar. Kontakta kundtjänst.

Mått
Höjd 1850 mm
Bredd 595 mm
Djup 658 mm
Temperaturökningstid 18 tim.
Nätspänning 230-240 V
Frekvens 50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt,

läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Plats

Produkten bör placeras på säkert avständ från värme-källor såsom element, varmvattensberedare, direkt solsken, etc. Se till att luft kan cirkulera fritt runt skåpets baksida. För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 100 mm fritt utrymme mellan produktens översida och väg-genheten. Produkten bör dock inte placeras under överhängande väggenheter. Produkten ställs in vågrätt med en eller flera justeringsfötter i botten.

Varning Det måste gå att koppla loss produkten från elnätet. Kontakten måste därför vara

lättåtkomlig efter installationen.

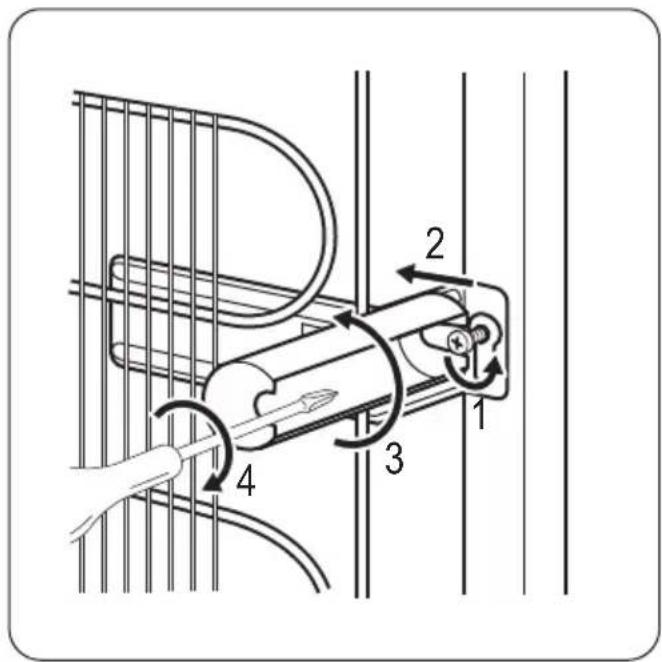

Bakre distanshållare

De två distanshållarna finns i påsen med dokumentationen.

Montera distanshållarna på följande sätt:

1. Lossa skruven.
2. Sätt distanshållaren under skruven.

3. Vrid vredet till rätt läge.

4. Dra åt skruvarna igen.

Se till att produkten står i våg där den installeras. Justera vid behov produkten med de två främre, justerbara fötterna.

Kontrollera före anslutning till ett eluttag att nätspanningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Omhängning av dörrar

Varning Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

Viktigt Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.

• Öppna dörrarna. Skruva loss det mellersta gångjärnet (B). Ta bort plastbrickan (A).
• Ta bort distansbussningen (F) och flytta den till andra halvan av gångjärnsaxeln (E).
  • Ta bort dörrarna.
  • Ta bort den vänstra kåpsprinten från det mellersta gångjärnet (C, D) och flytta den till andra sidan.

• Sätt det mellersta gångjärnets (C) sprint i det vänstra hålet på den nedre dörren.

• Skruva loss det nedre gångjärnet (A).

• Avlägsna de vänstra kåpsprintarna (D) och flytta dem till andra sidan.
• Skruva fast det nedre gångjärnet (A) på motsatta sidan.

• Skruva loss den nedre gångjärnsaxeln (B) och distanshållaren (C) och placera dem på motsatta sidan.

• Avlägsna pluggarna (1) ovanpå båda dörrarna och flytta dem till andra sidan.

• Sätt tillbaks den undre dörren på den nedre gångjärnsaxeln.

• Sätt det mellersta gångjärnet i den undre dörrens vänstra hål.

• Avlägsna den övre gångjärnsupphängningen och placera den på motsatta sidan.

• Sätt den övre dörren på den övre gångjärnsaxeln.
• Sätt tillbaka den övre dörren på den mellersta gångjärnsaxeln samtidigt som du lutar båda dörrarna något.
• Skruva fast det mellers- ta gångjärnet. Glöm inte plastbrickan.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Dörrkanterna löper parallellt med kylskåpets kanter.
• Magnettätningen suger fast ordentligt mot skåpet.
• Dörren öppnas och stängs ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörren själv kan du kontakta den lokala servicegivaren. En servicetekniker hänger om den mot en avgift.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar

du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com/shop
