BRUKSANVISNING RSP270A ROSENLEW

Säkerhetsföreskrifter ____ 11
Användning ____ 13
Kontrollpanel 13
När maskinen används första gången ____ 13
Daglig användning ____ 13
Råd och tips 14

Underhåll och rengöring ____ 15
Om maskinen inte fungerar ____ 16
Installation 18
Tekniska data 18
Miljöskydd 19

Med reservation för ändringar.

Säkerhetsföreskrifter

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.
  Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla

produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Varning

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
  – personalkök i butiker, på kontor och andra arbetsmiljöer
  – av gäster på hotell, motell och andra typer av boendemiljöer
  – miljöer av typen bed and breakfast
• catering och liknande icke-återförsäljarapplikationer.

- Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

- Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

- Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor

– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att för- söka modifiera denna produkt på något sätt. En ska-

dad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifi-serviceagent eller annan kvalificerad serviceperso- or att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.
10. Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. (Om produkten är Frost Free)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.

- Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd en plastskrapa.

Installation

Viktigt Följ noga anvisningarna i avsnittet för elektrisk anslutning.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan produkten ansluts till elnätet, så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ tillämpliga installationsanvisningar.
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att stickkontakten är åtkomlig efter installation av produkten.

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

Användning

Slå på

Sätt i stickkontakten i eluttaget.

Vrid temperaturreglaget till välfyllt läge och lämna produkten igång i 24 timmar för att låta den nå rätt temperatur innan du placerar mat inuti.

Justera temperaturreglaget efter hur mycket livsmedel som lagras.

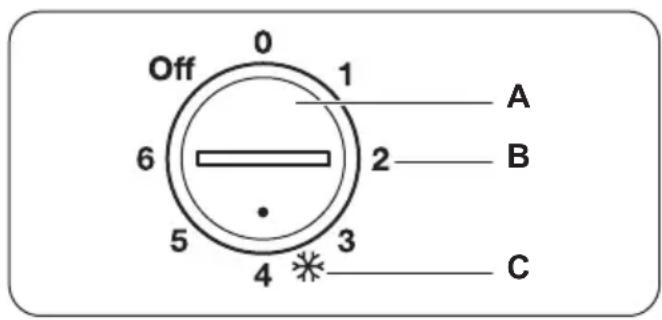

A Temperaturreglage

B Halvfyllt läge

C Välfyllt läge

Stänga av

Stäng av produkten genom att vrida temperaturreglaget till "OFF"-läget.

Temperaturreglering

Temperaturen inuti produkten kontrolleras av tempera- turreglaget som sitter på kontrollpanelen.

Gör följande för att använda produkten:

• Vrid temperaturreglaget mot de låga inställningarna för att få låga frysnivåer.
• Vrid temperaturreglaget mot de höga inställningarna för att få höga frysnivåer.

Om mindre mängder livsmedel ska frysas in är halvfyllt läge lämpligast.

Om stora mängder livsmedel ska frysas in är Välfyllt läge lämpligast.

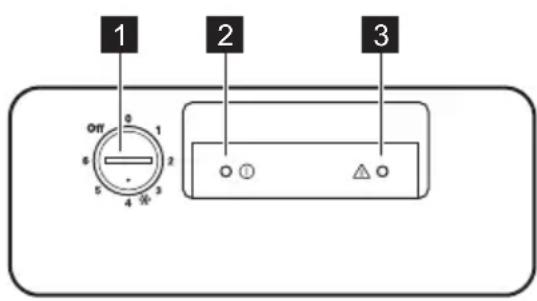

Kontrollpanel

1 Temperaturreglage

2 Nätindikering
3 Varningslampa vid för hög temperatur

Larm vid för hög temperatur

En temperaturökning i frysboxen (t.ex. på grund av ett strömavbrott) indikeras genom att larmkontrollampan tänds.

Lägg inte in mat i frysboxen under larmperioden.

När normala förhållanden har återställts slocknar larmlampan automatiskt.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort

den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

Daglig användning

Infrysning av färska livsmedel

Frysfacket är lämpligt för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten ^2)

Infrysningsprocessen tar 24 timmar. Lägg inte in andra livsmedel som skall frysas under denna period.

2) Se avsnittet "Tekniska data".

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i 24 timmar med temperaturreglaget i läget Välfyllt innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Öppna och stänga locket

Eftersom locket har en tätt åtsittande tätning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bildas på insidan).

Vänta några minuter innan du öppnar frysboxen igen.

Vakuumventilen hjälper dig att öppna locket.

Varning Dra aldrig i handtaget med överdriven kraft.

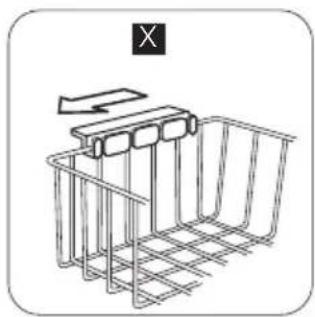

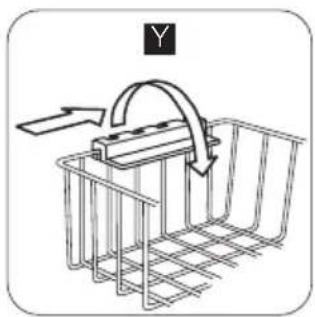

Förvaringskorgar

Häng korgarna på fry- sens övre kant (X) eller placera dem inuti frysen (Y).

Vänd och fixera handtagen för dessa två positioner såsom visas i figuren.

Råd och tips

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.

Följande figurer visar hur många korgar som kan placeras i de olika frysmodellerna

Du kan köpa ytterligare korgar hos vår lokala serviceavdelning.

• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja frysboxens prestanda på bästa sätt:

Underhåll och rengöring

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

1. Stäng av frysboxen.
2. Koppla loss frysboxen från eluttaget.
3. Rengör regelbundet frysboxen och tillbehören med varmt vatten och neutral såpa. Rengör locktätningen noga.
4. Torka frysboxen noga.
5. Sätt i stickkontakten i eluttaget.
6. Sätt på frysboxen.

! Försiktighet Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra frysboxen invändigt. Undvik att skada kylsystemet.

Viktigt Kompressorområdet behöver inte rengöras.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Avfrostning av frysen

Avfrosta frysen när frostlagret när en tjocklek på cirka 10-15 mm.

Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls.

Utför följande steg för att avlägsna frosten:

1. Stäng av frysboxen.
2. Plocka ut matvarorna ur frysen, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.
3. Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka. Använd en skrapa för att snabbt ta bort is.
4. När avfrostningen är klar, torka noga av insidan och anslut sedan frysboxen till eluttaget.
5. Sätt på frysboxen.
6. Ställ in temperaturreglaget på högsta kyleffekt och låt frysboxen stå i två eller tre timmar med denna inställning.
7. Lägg tillbaka matvarorna som du tidigare plockade ut.

Viktigt Använd aldrig vassa metallverktyg för att skrapa av frost eftersom frysboxen kan skadas. Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturstigning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Mängden frost på väggarna i produkten ökar om det är hög luftfuktighet i miljön på utsidan och om de frusna matvarorna inte förpackats ordentligt.

Långa uppehåll

Följ nedanstående anvisningar om frysboxen inte skall användas under en längre tidsperiod:

1. Stäng av frysboxen.
2. Koppla loss frysboxen från eluttaget.

3. Plocka ur alla matvaror.

4. Avfrosta och rengör frysboxen och alla tillbehör.

5. Låt luckan stå öppen för att undvika obehagliga lukter.

Viktigt Om frysboxen lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar

Försiktighet Koppla loss produkten från eluttaget innan du utför felsökning.

Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak	Åtgård
Produkten bullrar.	Produkten står ostadigt.	Kontrollera att produkten står stadigt (alla fyra fötterna ska ha kontakt med golvet).
Kompressorn går oavbrutet.	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
	Locket har öppnats för ofta.	Låt inte locket stå öppet längre än nödvändigt.
	Locket är inte stängt ordentligt.	Kontrollera att locket stängs ordentligt och att tätningarna är oskadda och rena.
Stora mängder mat har lagts in för infrysning samtidigt.		Vänta några timmar och kontrollera sedan temperaturen igen.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur före infrysning.
Temperaturen i rummet där produkten står är alltför hög för effektiv drift.		Försök att sänka temperaturen i rummet där produkten är placerad.
Varningslampan för hög temperatur är tänd.	Det är för varmt inuti frysen. Se avsnittet "Larm vid för hög temperatur".
Produkten har nyligen slagits på och temperaturen är fortfarande för hög.		Se avsnittet "Larm vid för hög temperatur".
Det har bildats för mycket frost och is.	Matvarorna är inte korrekt förpackade.	Förpacka matvarorna ordentligt.
Locket stängs inte ordentligt eller slu-ter inte tätt.		Kontrollera att locket stängs ordentligt och att tätningarna är oskadda och rena.
	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
Vattentömningspluggen är inte kor-rekt placerad.		Placera vattentömningspluggen på rätt sätt.
Det går inte att stänga locket helt.	Det har bildats för mycket frost. Avlägsna överflödig frost.
Lockets tätningar är smutsiga eller klibbiga.		Rengör lockets tätningar.
	Matförpackningar blockerar locket.	Arrangera förpackningarna på rätt sätt.Se dekalen i produkten.
Locket är svårt att öppna. Lockets tätningar är smutsiga eller klibbiga.		Rengör lockets tätningar.
Ventilen är blockerad. Kontrollera ventilen.

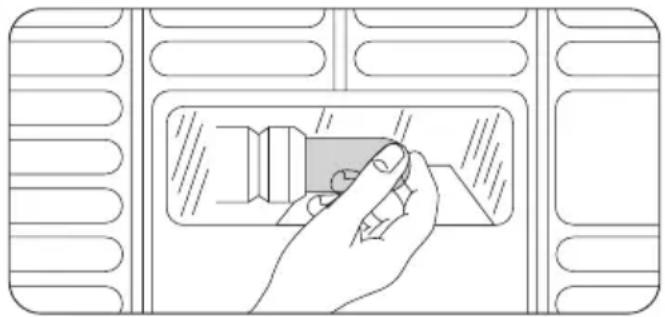

Belysningen fungerar inte.	Lampan är trasig.	Se avsnittet "Byte av lampan".
Det är för varmt inuti frysen.	Temperaturen är felaktigt inställd.	Ställ in en lägre temperatur.
Locket sluter inte tätt eller är inte stängt ordentligt.		Kontrollera att locket stänger ordentligt och att tätningarna är oskadda och rena.
Produkten har inte kylts tillräckligt före infrysning.		Förkyl produkten tillräckligt länge.
Stora mängder mat har lagts in för infrysning samtidigt.		Vänta några timmar och kontrollera sedan temperaturen igen. Lägg in mindre mängder mat för infrysning nästa gång.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur före infrysning.
Produkter som ska frysas in har placerats för nära varandra.		Placera produkterna så att kalluft kan cirkulera mellan dem.
	Locket har öppnats för ofta.	Försök att inte öppna locket för ofta.
	Locket har stått öppet för länge.	Låt inte locket stå öppet längre än nödvändigt.
Det är för kallt inuti frysen.	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
Produkten fungerar inte alls. Varken kylning eller belysning fungerar.	Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i elutta-get.
	Produkten får ingen ström.	Prova med att ansluta en annan elektrisk apparat till eluttaget.
	Produkten är inte påslagen.	Slå på produkten.
Eluttaget är strömlöst (prova med att ansluta en annan apparat till elutta-get).		Tillkalla en elektriker.

Kundtjänst

Kontakta vår lokala serviceavdelning om frysboxen fortfarande inte fungerar korrekt efter ovanstående kontroller.

För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteckning och serienummer. Dessa uppgifter finner du på garantisedeln eller på typskylten som sitter på höger sida utanpå frysboxen.

Byte av lampan

1. Koppla bort produkten från eluttaget.

1. Byt lampan mot en med samma effekt som är specialtillverkad för produkten. (max. effekt anges på lampskyddet)
2. Sätt i stickkontakten i eluttaget
3. Öppna locket Kontrollera att belysningen tänds.

Installation

Placering

Varning Om du kasserar en gammal produkt som

har ett lås eller spärr i dörren måste du göra

läsanordningen obrukbar för att förhindra att barn blir instängda i produkten.

Viktigt När produkten har installerats skall stickkontakten vara åtkomlig.

Produkten kan installeras på en torr, välventilerad plats inomhus (garage eller källare), men för bästa funktion bör den installeras i ett utrymme som har samma omgivningstemperatur som överensstämmer med klimatklassen som är angiven på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 °C till + 32 °C
N +16 °C till + 32 °C
ST +16 °C till + 38 °C
T +16 °C till + 43 °C

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Ventilationskrav

1. Placera frysboxen i horisontell position på en plan och stabil yta. Frysboxen måste stå stadigt på alla fyra fötterna.
2. Se till att det är minst 5 cm fritt utrymme bakom frysboxen.
3. Se till att det är minst 5 cm fritt utrymme på frysboxens sidor.
   Luftflödet bakom frysboxen måste vara tillräckligt.

Tekniska data

Mått	Höjd × Bredd × Djup (mm):	Ytterligare teknisk information finner du på typskylten som sitter på höger sida utanpå produkten.
876 × 946 × 665
Temperaturök-ningstid	32 timmar

Miljöskydd

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
