BRUKSANVISNING RPP2330V ROSENLEW

Säkerhetsföreskrifter	12
Produktbeskrivning	14
Kontrollpanel	15
Daglig användning	15
När maskinen används första gången	16
Råd och tips	16

Underhåll och rengöring	17
Felsökning	18
Installation	19
Teknisk information	21
Miljöskydd	21

Med reservation för ändringar.

Säkerhetsföreskrifter

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla

produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Varning

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
  – personalkök i butiker, på kontor och andra arbetsmiljöer
  – av gäster på hotell, motell och andra typer av bo-endemiljöer
  – miljöer av typen bed and breakfast
• catering och liknande icke-återförsäljarapplikationer.

- Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

- Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

- Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor

– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En ska-

dad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.

- Denna produkt är tung. Var försiktig när du flyttar den.

- Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.

- Se till att produkten inte exponeras för direkt solsken under långa perioder.

- Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. (Om produkten är Frost Free)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.

- Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

- Stäng av produkten och koppla loss den från elutta-get före underhåll.

- Rengör inte produkten med metallföremål.

- Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.

- Använd aldrig en hårtork eller andra elektriska produkter för att påskynda avfrostningen. För hög värme kan skada plastdelarna inne i produkten, fukt kan tränga in i det elektriska systemet och göra det strömförande.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

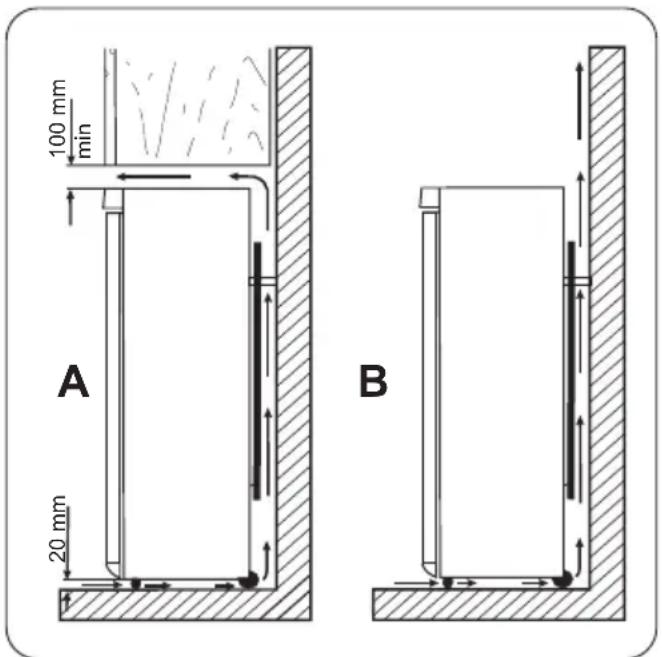

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Anslut endast till dricksvattenledning (om det finns en vattenanslutning).

Service

- Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.

- Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan a ozonlagret. Produkten får inte kasseras tillsam-

mans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

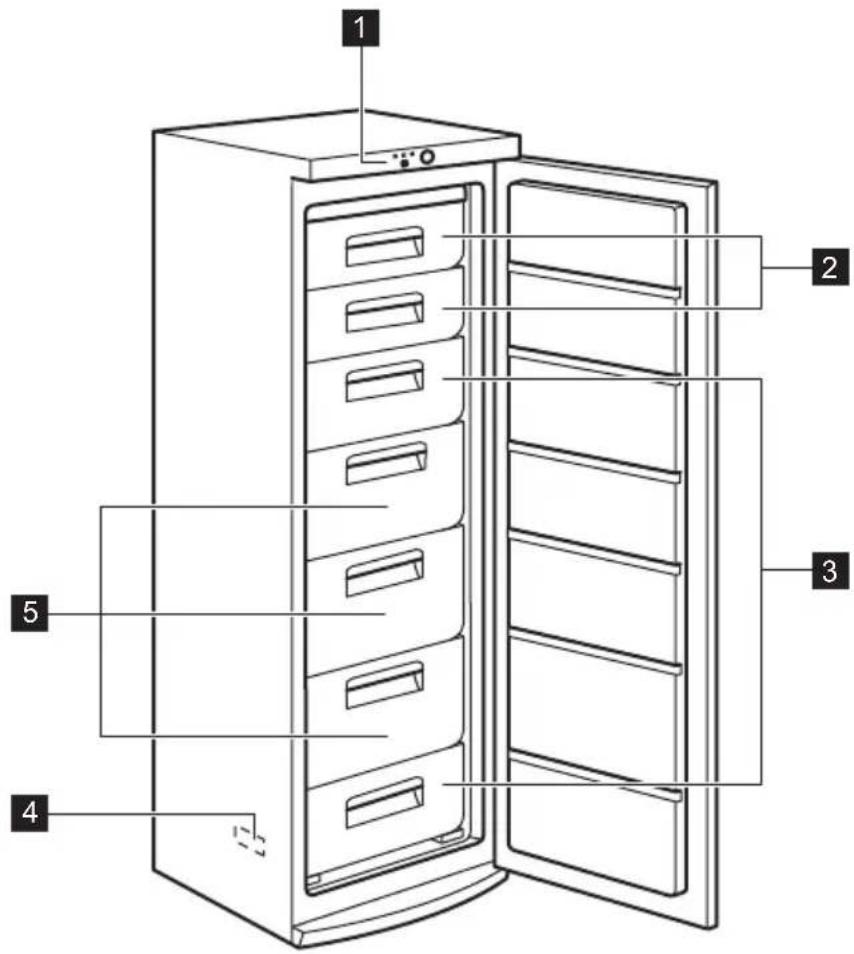

Produktbeskrivning

Vrid temperaturreglaget medurs till en medelhög inställning.

Nätindikatorn och larmindikatorn tänds.

Stänga av

Stäng av produkten genom att vrida temperaturreglaget till "0"-läget.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör följande för att använda produkten:

- vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.

Daglig användning

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta det du söker Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre lådan. Denna måste vara på plats för att säkerställa god luftcirkulation. På alla hyl- lor kan man placera mat som sticker ut 15 mm från dör- ren.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten

• vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.
  Mellanläget är vanligtvis det mest lämpliga.
  Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:
• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering.

Larm om för hög temperatur

I händelse av en onormal temperaturökning inne i frysen (t.ex. vid strömavbrott) tänds larmlampan.

När normala förhållanden har återställts slocknar larmlampan automatiskt.

konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

När du ska frysa in färsk mat, placera den i fryslådorna eller bakom frysluckorna.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan av kylen.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Upptining

Djupfryst och fryst mat kan tinas vid rumstemperatur innan den används.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

Borttagning av fryslådor från produkten

Fryslådorna har ett stopp som förhindrar att lådorna av misstag dras ut helt eller faller ut. För att ta ut en fryslåda ur produkten, drag lådan mot dig till stoppet och avlägsna sedan lådan genom att vinkla den främre delen uppåt.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort

Råd och tips

Normala ljud under drift

• Det kan höras ett svagt porlande och ett bubblande ljud när köldmedlet pumpas genom spiralrören och rörledningarna. Detta är normalt.
• När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt.
• Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Detta är ett naturligt och ofarligt fysikaliskt fenomen. Detta är normalt.
• När kompressorn slås på och av kan ett svagt "klick" höras från temperaturtermostaten. Detta är normalt.

Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om rumstemperatuen är hög, och temperaturreglaget är inställt på en låg temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på insidan av produkten. Om detta inträffar, ställ in temperaturreglaget på ett varmare läge för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

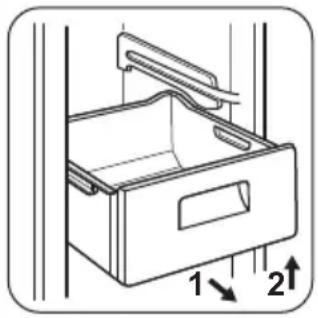

För att sätta tillbaka lådan, lyft upp den främre delen något för att föra in lådan i produkten. När lådan har passerat förbi stoppen, skjut in hela lådan på plats.

den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• lsglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

- Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

- Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.

Underhåll och rengöring

• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Anslut produkten till eluttaget igen efter rengöringen.

Avfrostning av frysen

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket.

Frosta av frysen när frostlagret har en tjocklek på cirka 3–5 mm.

Gör enligt följande för att avlägsna frosten:

• Stäng av frysen och koppla loss den från eluttaget
• Plocka ut matvarorna ur frysen, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats
• Plocka ut fryslådorna
• Slå in lådorna i isolerande material, t.ex. filtar eller tidningspapper.

Avfrostningen kan påskyndas genom att ställa skålar med hett vatten (ej kokande) i frysen.

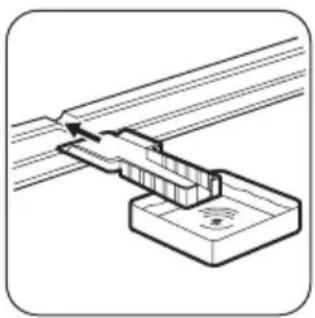

• Låt dörren stå öppen och sätt fast plastskrapan längst ned i mitten (se figur) och placera en behållare undertill för att samla upp avfrostningsvattnet
• skrapa försiktigt bort isen när den börjar töa (använd en skrapa av trä eller plast)
• när all is har smält, torka noga av frysens insida och spara skrapan för framtida bruk.
• sätt på produkten och lägg in de frysta matvarorna.

Aktivera Fast Freeze-funktionen i några timmar så att tillräcklig förvaringstemperatur nås så snabbt som möjligt

Försiktighet Använd aldrig vassa metallverktyg för att skrapa av frost från evaporatorn, eftersom den kan skadas. Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen

Felsökning

utöver de som rekommenderas av tillverkaren. En temperaturökning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Varning Ta ur stickkontakten från eluttaget innan felsökning påbörjas.

Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Nä- tindikatorn blinkar inte.	Produkten har stängts av. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i elutta- get.
Produkten får ingen ström. Eluttaget är strömlöst.	Anslut en annan elektrisk apparat till eluttaget.Kontakta en behörig elektriker.
Nätindikatorn blinkar.	Produkten fungerar inte korrekt.	Kontakta en behörig elektriker.
Larmindikeringen blinkar.	Temperaturen i frysskåpet är för hög.	Se avsnittet "Larm för övertemperatur"
Larmsignalen ljuder	Temperaturen i frysskåpet är för hög.	Se avsnittet "Larm för övertemperatur"
Kompressorn går oavbrutet.	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre än nödvändigt.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Temperaturen i frysen är för låg.	Temperaturen är felaktigt inställd. Ställ in en högre temperatur.
Temperaturen i frysskåpet är för hög.	Temperaturen är felaktigt inställd. Ställ in en lägre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Många produkter har lagts in för för- varing samtidigt.		Lägg in färre produkter för förvaring samtidigt.
Problem Möjlig orsak	Åtgärd
Matvaror är placerade för nära var- andra.		Placera matvarorna så att kalluft kan cirkulera.
Det har bildats för mycket frost.	Maten är inte inslagen ordentligt. Förpacka maten ordentligt.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.

Stängning av dörren

1. Rengör dörrtätningarna
2. Justera dörren vid behov. Se avsnitt "Installation".

Installation

! Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Produkten ska installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 °C till + 32 °C
N +16 °C till + 32 °C
ST +16 °C till + 38 °C
T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modeller vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicestation

Plats

Produkten bör placeras på säkert avständ från värmekällor såsom element, varmvattensberedare, direkt solsken, etc. Se till att luft kan cirkulera fritt runt skåpets baksida. För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 100 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock inte placeras under över-

1. Byt vid behov ut defekta dörrtätningar. Kontakta serviceavdelningen.

hängande väggenheter. Produkten ställs in vågrätt med en eller flera justeringsfötter i botten.

⚠ Varning Det måste gå att koppla loss produkten från elnätet. Kontakten måste därför vara lättåtkomlig efter installationen.

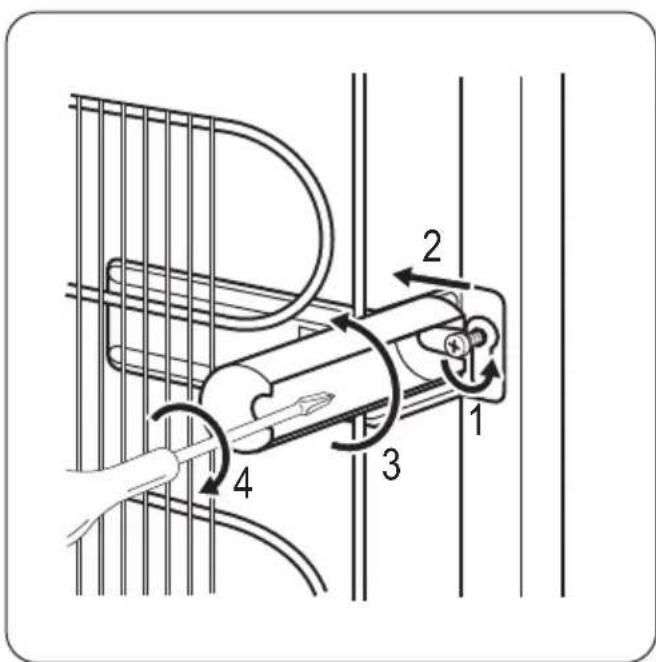

Bakre distanshållare

De två distanshållarna finns i påsen med dokumentationen.

Montera distanshållarna på följande sätt:

1. Lossa skruven.
2. Sätt distanshållaren under skruven.
3. Vrid vredet till rätt läge.
4. Dra åt skruvarna igen.

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Justering av höjd

Se till att produkten står i våg där den installeras. Detta görs med de två justerbara fötterna på bottens framsida.

Omhängning av dörrar

Viktigt Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.

Gör på följande sätt för att ändra dörrens öppningsriktning:

• Koppla bort produkten från eluttaget.
• Luta produkten försiktigt bakåt så att kompressorn inte kommer i kontakt med golvet.

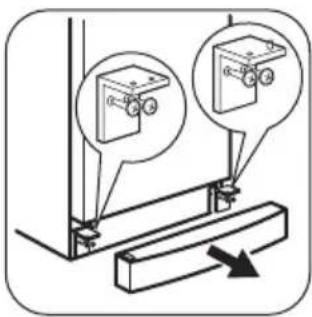

1. Ta bort sockeln.
2. Skruva loss och avlägsna de nedre gångjärnen.
3. Avlägsna dörren.

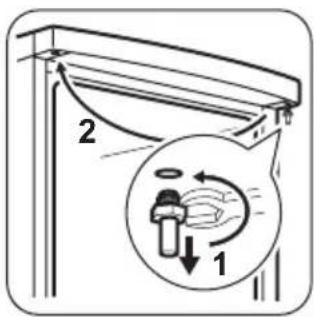

1. Skruva loss den övre sprinten och skruva fast den på motsatta sidan.
2. Återmontera dörren.
3. Se till att dörrkanten är parallell med kylskåpets ovankant.

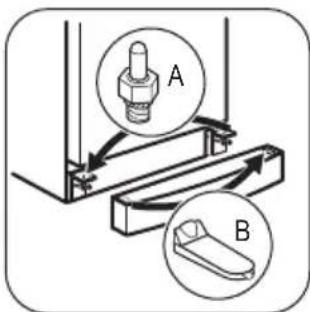

1. Skruva sprint (A) och skruva fast den på motsatta sidan.
2. Avlägsna plugg (B) och montera den på motsatta sidan.
3. Skruva i de nedre gångjärnen.
4. Montera plinten.

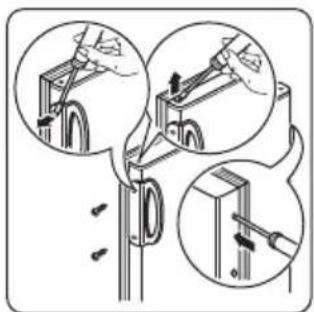

1. Ställ produkten upprätt.
2. Montera handtaget på motsatta sidan och sätt i plastpluggarna (finns i instruktionspåsen) i de oanvända hålen.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Dörren öppnas och stängs ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörren själv kan du kontakta den lokala servicegivaren. En servicetekniker hänger om den mot en avgift.

Teknisk information

Mått
Höjd 1850 mm
Bredd 595 mm
Djup 658 mm
Temperaturökningstid 18 tim.
Nätspänning 230 - 240 V
Frekvens 50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Miljöskydd

Återvinn material med symbolen ⚙Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
