Popular SK271-10 - Köksfläkt Cylinda - Gratis bruksanvisning och manual

Varumärke	Cylinda
Modell	Popular SK271-10
Produkttyp	Köksfläkt
Belysning	LED (6.5 W)
Filtertyp	Aluminiumfettfilter
Lättrengöringssystem	Ja
Spjällfunktion	Automatisk stängning efter max 60 minuter
Forcerad ventilation	Ja, justerbar via reduceringsbricka
Strömförsörjning	230 V~, jordad
Minsta avstånd till häll (elektrisk)	42 cm
Minsta avstånd till häll (gas)	65 cm
Säkerhetsfunktioner	Överhettningsskydd, barnsäkerhet
Rengöringsfrekvens (filter)	Varannan månad
Filterrengöringsmetod	Diskmaskinssäker eller handtvätt med milt rengöringsmedel
Rengöringsfrekvens (invändig)	Minst två gånger per år
Kontrolltyp	Vred
Maximal spjällöppningstid	60 minuter
Ljudnivå (LpA)	Från 25 till 45 dB(A) beroende på hastighet
Miljöanpassning	RoHS-kompatibel
Garanti	Se AP-PLiA-bestämmelser

Vanliga frågor - Popular SK271-10 Cylinda

Hur ofta bör jag rengöra fettfiltret?

Rengör fettfiltret minst varannan månad vid normal användning. Rengör oftare om fläkten används intensivt.

Kan jag tvätta filtret i diskmaskin?

Ja, aluminiumfettfiltret kan tvättas i diskmaskin. Alternativt blötlägg det i varmt vatten med diskmedel.

Vilken är rätt installationshöjd?

Minsta avstånd mellan häll och fläkt är 42 cm för elektrisk häll och 65 cm för gashäll. Justera om hällens tillverkare rekommenderar högre höjd.

Hur fungerar spjället?

Öppna spjället under matlagning. Det stängs automatiskt efter maximalt 60 minuter, eller när vredet vrids till 0. Det rekommenderas att öppna spjället strax före och efter matlagning.

Kan jag använda fläkten med gashäll?

Ja, men se till att minsta avstånd är 65 cm och att rummet har tillräcklig ventilation. Flambera inte mat under fläkten.

Vad ska jag göra om fläkten slutar fungera?

Kontrollera att säkringen är hel och att strömkabeln inte är skadad. Koppla ur och återanslut strömmen. Om problemet kvarstår, kontakta Cylinda Service på 0771-25 25 00 eller besök www.cylinda.se/service.

Hur justerar jag forcerad ventilation?

Grundventilation ställs in genom att flytta det glidande spjället. För forcerat flöde, öppna spjället och dra ut reduceringsbrickan. Klipp ut ringar från brickan för att justera flödet. Detta bör göras av en kvalificerad fackman.

Är fläkten lämplig att använda med andra apparater?

Om den används samtidigt med apparater som bränner gas, ved, olja etc., se till att rummet har tillräcklig lufttillförsel. Rikta inte frånluften till rökgångar som används för förbränningsgaser.

Hur rengör jag fläktens insida?

Rengör insidan och spjället minst två gånger per år. Använd en fuktig trasa med diskmedel och rengör spjället i både öppet och stängt läge. Hantera spjället försiktigt.

Vad betyder ljudtrycksnivåsiffrorna?

Den A-vägda ljudtrycksnivån (LpA) mäts vid 10 m² Sabin. Värdena varierar från 25 till 45 dB(A) beroende på fläktens hastighetsinställning. Ju lägre siffra, desto tystare drift.

BRUKSANVISNING Popular SK271-10 Cylinda

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 5

Elektrisk installation.... 10

Installation.... 11

Injustering av luftflöden.... 13

USER INSTRUCTIONS

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.

§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.

§ Avståndet mellan spis och produkt måste vara minst 42 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.

§ Att flambera under produkten är inte tillåtet.

§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.

§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.

§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.

§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

Obs!

Byggherren ansvarar för att in- stallationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5W, aluminiumfilter och Easy Clean.

FUNKTION

A

Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max 60 minuter eller genom att vredet vrids till 0.

Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spiskåpan torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

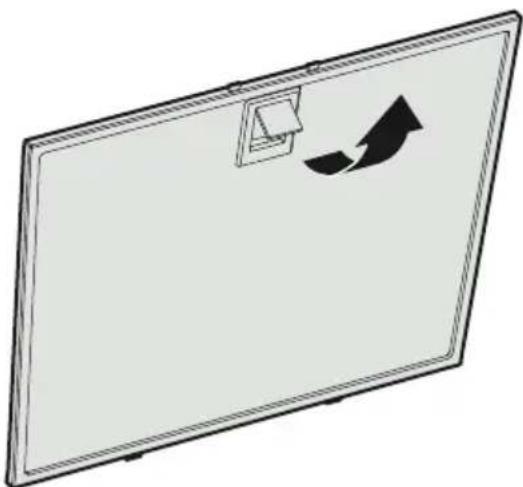

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spiskåpan samt spjället ska ren-göras minst två gånger per år.

Spjället rengörs ordentligt med våt trasa och diskmedel i både öppet och stängt läge. Hantera spjället försiktigt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

SERVICE

Fig.3

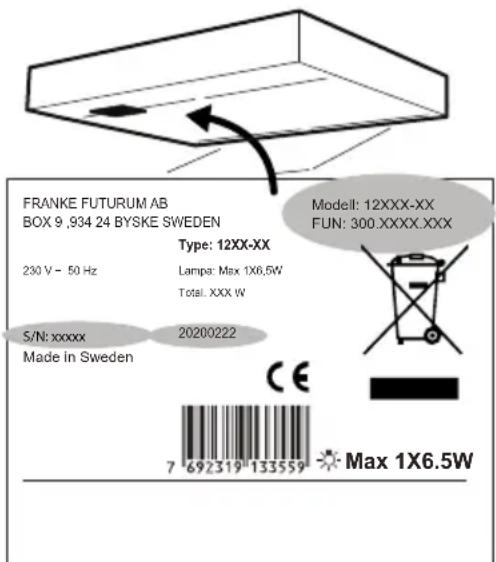

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

Elektrisk tilslutning til 230 V\~ med jordforbindelse.

SV OBS! Injustering av spjäll eller ändring av hastigheter skall utföras av behörig fackman.

Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret.

Grundventilationen ställs in genom att skjutspjället A placeras i önskat läge enligt marking B (se diagram).

DA Grundventilation

SV Forceringsfl öde Öppna spjället och tag ner strypbricka C.

SV Forceringsventilationen ställs in genom att skära ut lämpligt antal ringar i strypbrickan. (Se diagram.) Se till att styrspåret D ligger i läge när brickan åter sitter på plats.

SV Tryckfallsmätning Tryckfallsmätningen utföres genom att slangen monteras på mätuttaget E i stosens framkant.
