BRUKSANVISNING 90-40-362 P.Lindberg

Lycka till med din produkt från P. Lindberg!

Innan du installerar och använder din nya produkt rekommenderar vi, att du läser denna bruksanvisning noggrant. Det är viktigt, att du kontrollerar, att produkten inte är skadad, efter ditt köp, för hänsyn av garantin. Om skador uppkommer på grund av oförsiktighet och ej tagen hänsyn till manualer, kommer garantin ej att gälla.

Skulle det uppstå frågor om produkten, är du välkommen att kontakta P.Lindberg på telefon: [phone].

P. Lindberg Sverigefilial A/S

Säkerhet

• Läs instruktionerna noga före användning
• Snöslunga bör endast användas av personer som förstår och kan använda den korrekt.
• Fyll aldrig på bensin inomhus eller i närheten av öppen eld. Tanka endast med avstängd motor.
• Starta aldrig utrustningen i slutna rum. Avgaser bildar koldioxid.
• Kontrollera alltid motoroljan innan användning och kontrollera alltid maskinen efter lösa skruvar och muttrar före användning.
• Håll händer och fötter borta från alla roterande och rörliga delar.
• Se till att det aldrig står djur eller människor framför antingen utkast eller skruven.
• Var medveten om utkastet vinkel, till exempel vid trafik, glasfasad och liknande.
• Överbelasta inte maskinens kapacitet
• Anpassa drivningen av maskinen i förhållande till snömängd.

Beskrivning och översiktsteckning

Självgående snöslunga med 6,5 HP bensinmotor. Snöslunga är utrustad med 220 V el- start och rekylstart. Maskinen har 6 växlar framåt och 2 bakåt. Arbetsbredd är 60 cm.

Snöslungan är utformad för att skotta bort snö från trottoarer och uppfarter. Maskinen är utrustad med "dödmansgrepp", när handtagen släpps stannar maskinen.

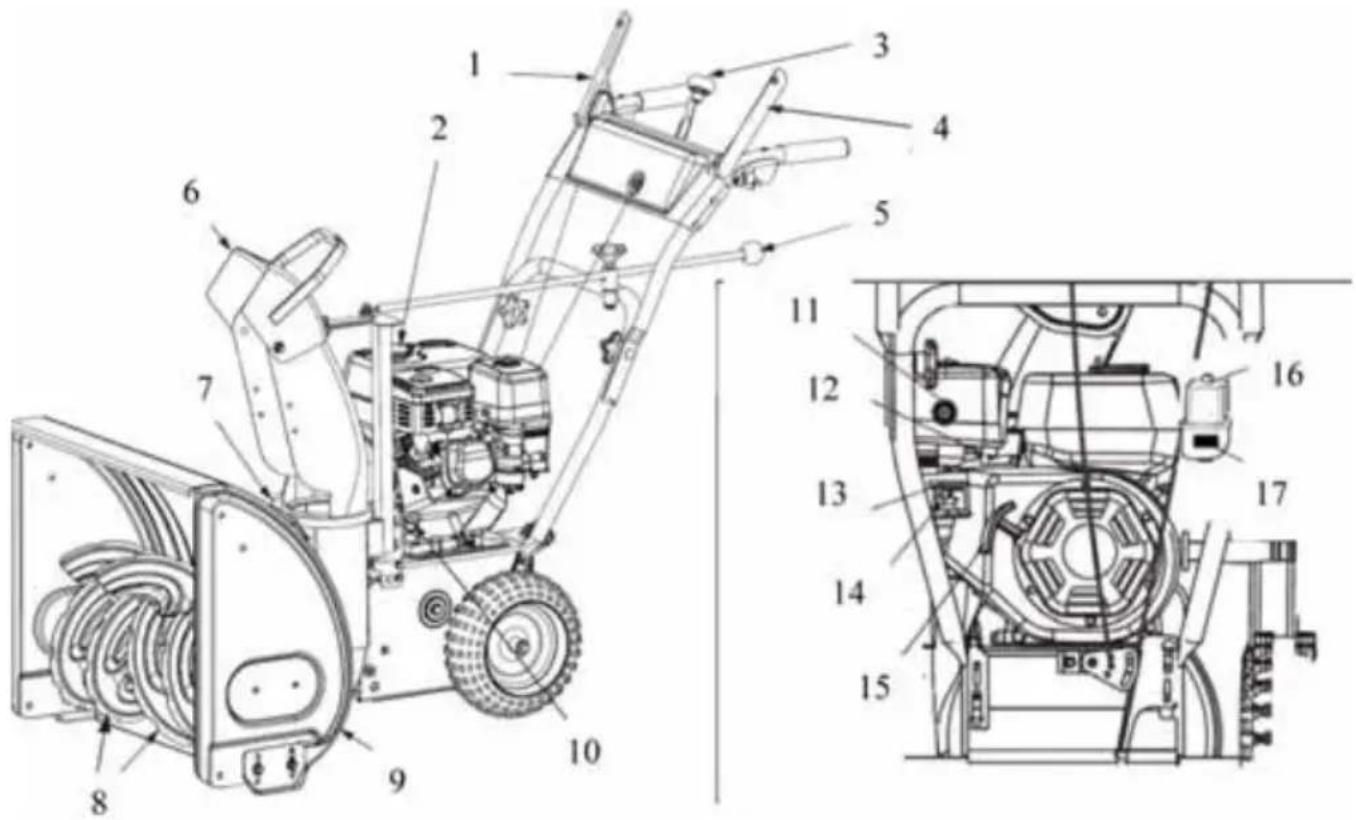

Översiktsteckning

1 Handtag till framdrift 7 Rengöringsverktyg 13 Choke
2 Tanklock 8 Utmatningsskruv 14 Bensinhane
3 Växelspak 9 Skyddshölje 15 Rekylstart
4 Handtag till snöslungan 10 Oljepåfyllning 16 El- start
5 Justering utkastarrör 11 För pumpen 17 Tändningsnyckel
6 Vipprör 12 Gasregulator

Före användning

• 95 oktan blyfri bensin rekommenderas för denna modell.
- Tänk på att bensin är mycket brandfarligt, så rökning är förbjuden vid maskinen.
- Ingen öppen låga i närheten.
- Motorn blir varm vid användning. Fyll aldrig på bensin medan snöslungan är varm.
- Utspillt bränslet torkas upp före omstart.
- Kontrollera motoroljans nivå innan användning med hjälp av oljestickan som sitter i hatten.
- Kör aldrig maskinen inom slutna utrymmen eftersom bensinmotorn utvecklar kolmonoxid, vilket är skadligt att andas in.
- För motorns smörjnings skull ska maskinen stå rakt under användning.

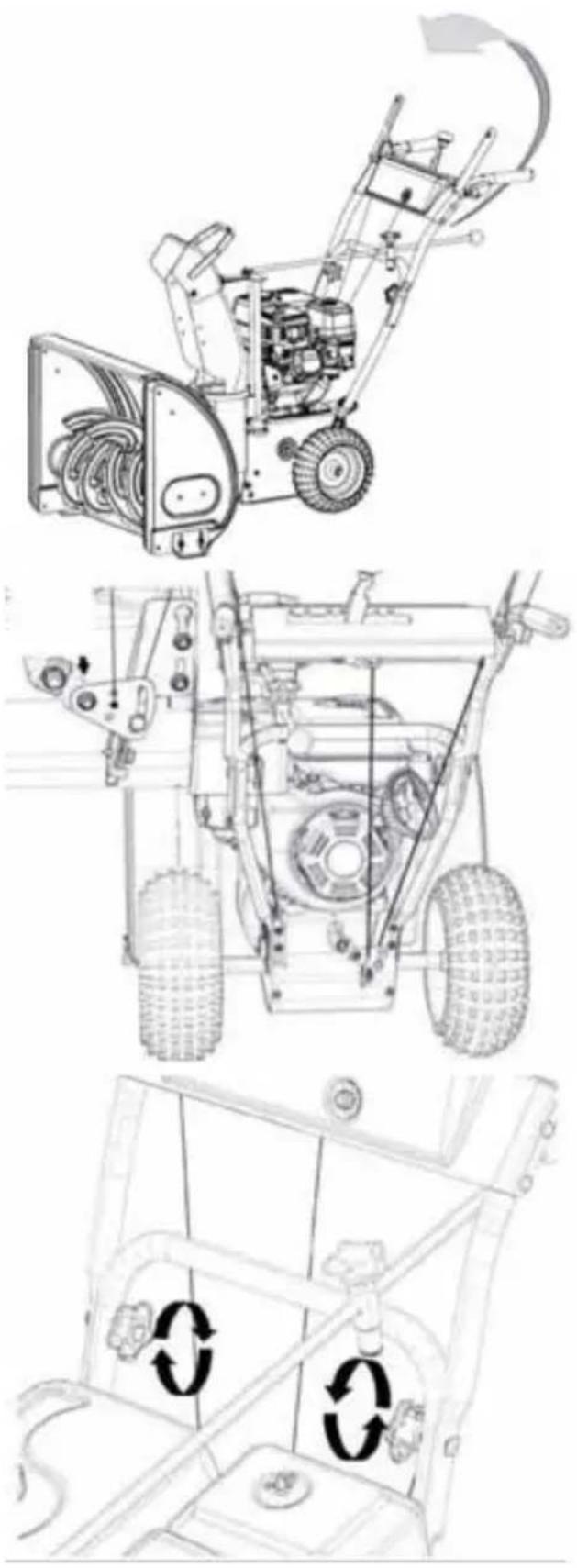

Packa upp maskinen ur kartongen. Dra handtaget upp från transportläge till driftläge.

Ta ner kablarna i styrrullarna. Det kan vara nödvändigt att justera kabelns längd.

Sätt fast handtaget med tumskruvarna

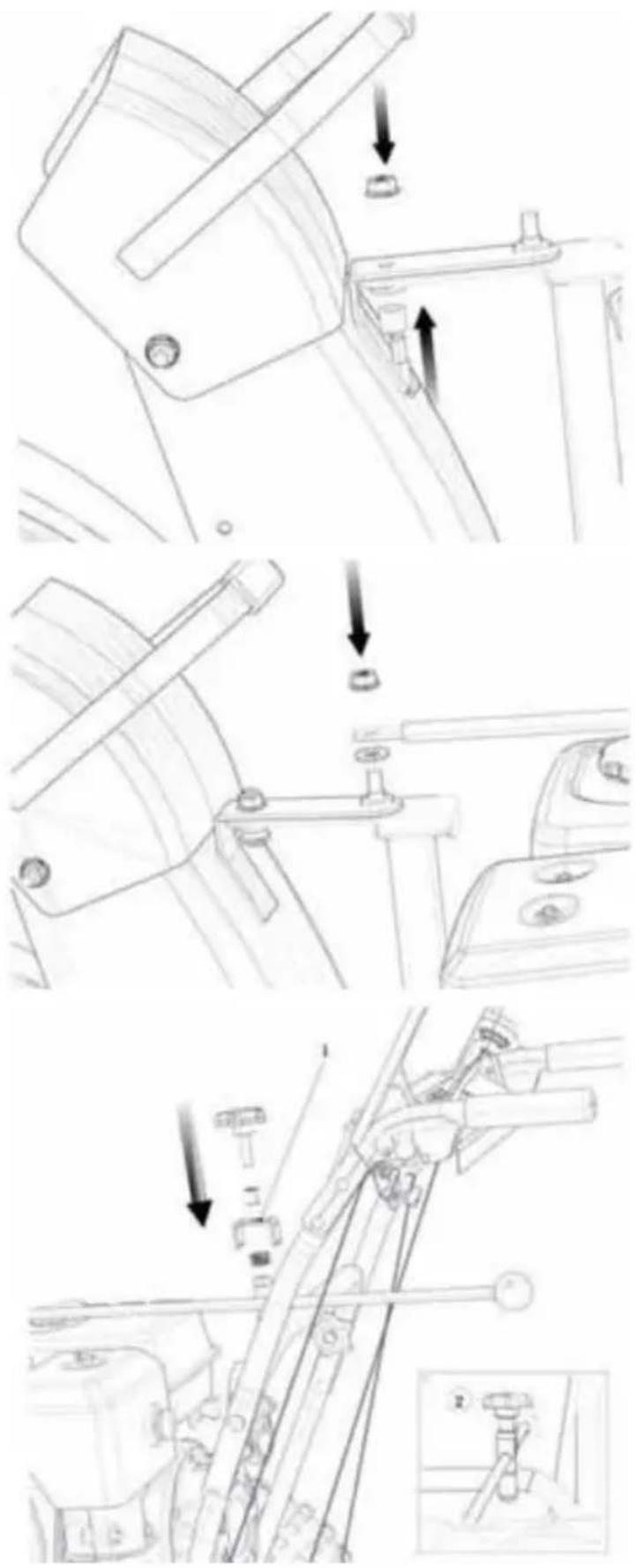

Montera ihop den vridbara delen mot rännan med en mutter. Som bilden visar.

Spaken till utkasten monteras på handtaget.

OBS!

Fyll på med motorolja. Motorn skall vara horisontell. Skruva av tanklocket och fyll på olja ända upp till kanten. Fyll med bensin, (blyfri 95).

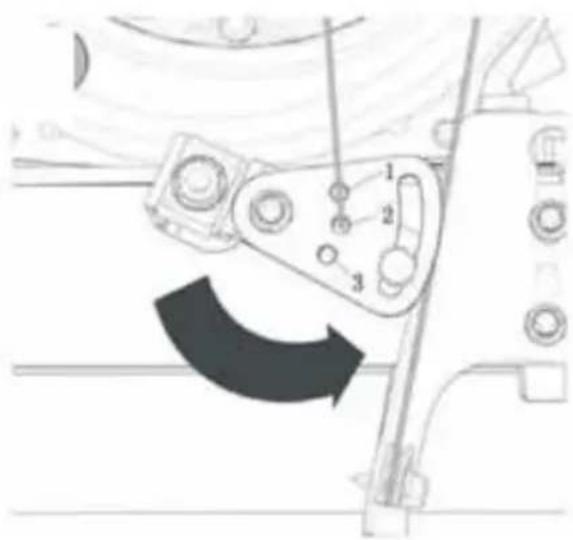

Hastigheten kan justeras genom att flytta stången mellan spaken och vippkonsol.

Från fabrik är staget monterat i hål nummer 2. Om det önskas en högre hastighet flyttas staget till hål nummer 1. Önskas långsammare hastighet flyttas staget till hål nummer 3.

Medarna justeras på bägge sidor anpassade efter underlaget.

Vid släta och hala ytor som asfalt och plattor, montera medarna i högt läge så att snön försvinner så nära marken som möjligt.

Vid ojämna ytor och grus sänker du medarna till mittläget och lägsta läge för att förhindra att det kommer in grus och liknade i maskinen.

Matarskruven

Matarskruven är utformad med brytbult för att skydda maskinen mot främman-de föremål och isbitar.

Om skruven plötsligt står stilla är det normalt att det finns en trasig brytbult

(Obs: Bilden är av en 75 cm bred snöslunga)

• Se till att tändningsnyckeln sitter i tändningslåset och öppna bränslekranen.
• Aktivera choken på full choke, ge motorn full gas.
• Tryck på för bränslepumpen (primer) 3-4 gånger före start.
• El start: Anslut 220 V strömkabeln och tryck på startknappen för att starta motorn.
• Rekylstart: Dra långsamt i startsnöret tills det känns spänt, ta i och dra ordentligt. Det kan vara nödvändigt att gör 2-3 gånger om motorn inte startar på första försöket.
• När motorn är igång så dra ner på gasen till hälften.

Körning

• När motorn startas, sätt in en växel. Snöslungan går framåt eller bakåt beroende på växelval när du trycker ner spaken på högra sidan.
• Maskinen stannar när du släpper handtaget. Maskinen är utrustad med "dödmansgrepp" vilket betyder att när man släpper dessa står maskinen still.
• För att rensa snö aktiveras handtag på vänster sida för att starta skruven och utkastaren. Ge motorn full gas innan du kör i snö.
• Se till att nedkastet vrids på plats innan du kör i snön.

Stäng av

Innan maskinens stängs av så stäng av gasen.

Motorn stoppas genom att dra ur tändningsnyckeln ur tändningslåset.

Rengöring och underhåll

• Motorolja byts ut efter de första 20 timmars användning och sedan 1 gång per år.
• Smörjpunkt och utkastarrör smörjs efter behov.
• Kontrollera maskinen efter lösa skruvar och bultar. Dra åt vid behov.

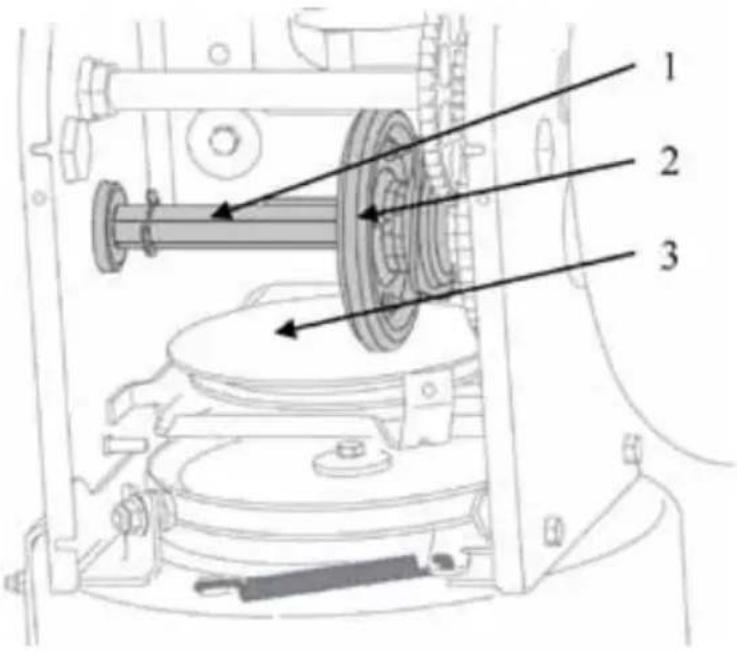

Växelaxeln (1) smörjs en gång om året med ett tunt lager fett. Var försiktig så att det inte kommer smörjmedel på gummi drivhjulet (2) och drivbladet (3).

Inför långvarig förvaring gör enligt följande.

• Montera av hjulen och hjulaxlarna smörjs med fett.
• Springbult i matarskruven monteras av, smörjs med fett och monteras dit igen.
• Vipprör smörjs.
  • Växelaxeln smörjs som visas på bilden ovan.
  • Töm bränsletanken och förgasaren på bensin.
• Ta bort tändstiftet och håll ca en matsked olja i motorn genom tändstiftshålet. Dra i startsnöret några gånger för att fördela oljan och sätt i tändstiftet igen.
• Byt motoroljan.

Teknisk data

Motor En cylinder, 4-takt, luftkyld

Motorstorlek 6,5 hk

Oljetank, volym 0,6 l

Motorolja 10W-30 eller 15W-40

Bränsle Alm. Oktan 95

Tankstorlek 3,0 l

Tändstift F7RTC eller motsvarande

Tändstift mellanrum 0,7 – 0,8 mm

Tändning Elektronisk

Start 230V elektrisk och rekylstart

Växel 6 fram och 2 bak

Hastighet 1,5 – 4,2 km/t

Arbetsbredd 60 cm

Snö djup 50 cm

Utkastar vinkel 190 grader

Vikt 75 kg

Buller 100 dBA
