BRUKSANVISNING 90-16-342 P.Lindberg

Lycka till med din produkt från P. Lindberg!

Innan installation och bruk av dina nya produkter ber vi dig att, du läser denna bruksanvisning grundligt.

Det är viktigt att du kollar att produkten inte är skadad efter ditt köp och innan användning med hänsyn till garantin.

Om skador uppkommer på grund av oförsiktighet och ej tagit hänsyn till bruksanvisningar och manualer kommer garantin ej att gälla.

P. Lindberg A/S

P.Lindberg%

Säkerhet

• Läs och förstå användarmanualen innan klyven tas i bruk.
  • Vedklyven bör användas av vuxna.
• Av säkerhetsskäl är maskinen konstruerad för användning med båda händerna samtidigt.
• Använd aldrig maskinen om du är påverkad av alkohol, medicin eller droger.
• Se till att klyven står på en stabil och jämn yta.
• För att förhindra fallolyckor bör arbetsområdet omkring klyven hållas fri från verktyg, ved och liknande.
• Kläderna bör inte vara löst sittande. Använd alltid handskar och skyddsglasögon.
• Tillåt inte barn, husdjur och övriga att befinna sig inom arbetsområdet.
• Det trä som ska klyvas, bör vara skåret så rakt som möjligt i båda ändar.
• Försök aldrig att klyva trä som innehåller spik, vajer eller andra främmande föremål.
• Försök aldrig att klyva två vedträd staplade på varandra, eftersom det finns en risk för, att den ena pressas ut med stor kraft, och kan träffa operatören.
• Håll händerna borta från alla rörliga delar.
• Om vedträdet spricker, men fastnar, använd då en hammare för att få loss den. Om du använder händerna kan man riskera att få dem i kläm.
• Klyven är gjord för att klyva ved i längdriktningen, testa aldrig att klyva ved på tvären. Använd i det hela klyven till det, den är avsedd till.
• Koppla alltid bort strömtillförseln, innan det görs justeringar, eller vid byte av reservdel.
• Rengör klyven efter användning och kontrollera att den är fri från olja och fett på strömbrytare och handtag.
• Innan användning kontrollera maskinen efter lösa skruvar, bultar och muttrar.
• Kontrollera även om det är någon läcka vid hydraulikslangar och kopplingar.
• Dra åt om det är nödvändigt. Om klyven är skadad reparera skadan innan användning.

Beskrivning

Vedklyv, LS9T.

400V El/hydraulisk vedklyv,

9 tons klyvtryck.

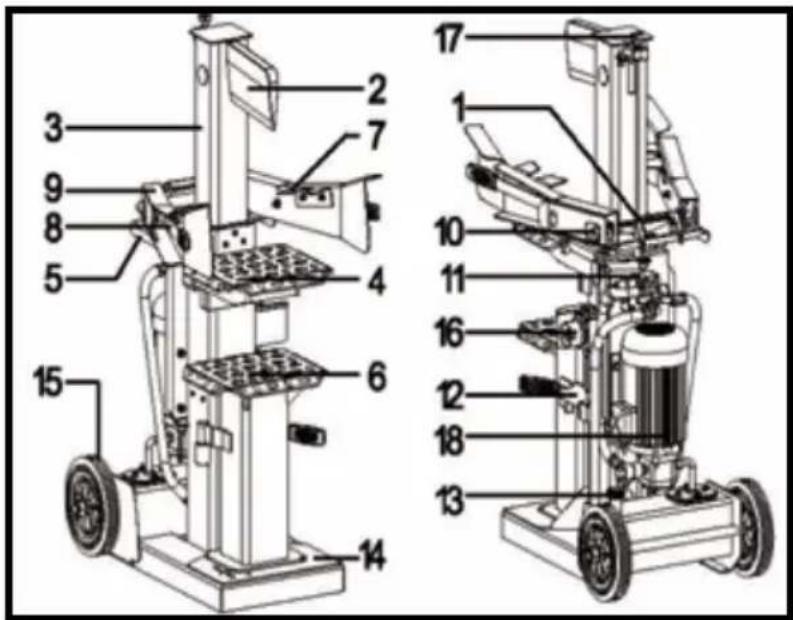

Lär känna din vedklyv innan användning

1. Transporthandtag
2. Klyvkniv
3. Tom
4. Klyvbord
5. Topp motorsköld
6. Svingbart klyvbord
7. Justerbar gripklo
8. Reglagehandtag
9. Avskärmning
10. Vippkonsol
11. Ventil
12. Låshandtag till klyvbord
13. Oljelock och luftfilter
14. Bottenplatta
15. Hjul
16. Stick och kontakt

17. Motor och pump

18. Stång för att justera tornets vandring

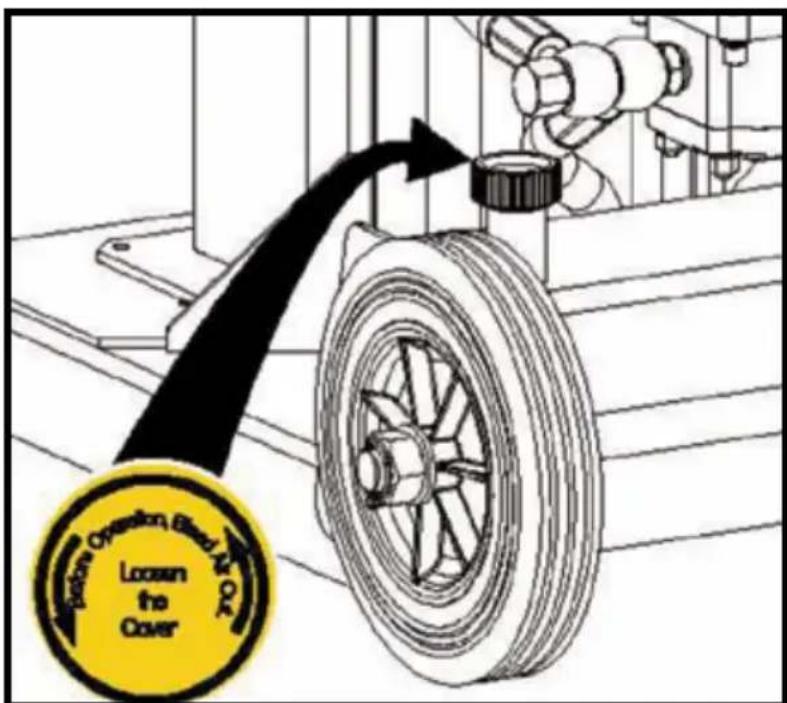

För att tömma luften ut ur hydrauliksystemet, lossa locket till hydraulikbehållaren några varv, så att luften enkelt kan komma in och ut innan vedklyven tas i bruk. Om inte ventilen öppnas innan användning, kan det medföra att komprimerad luft trycker packningarna ut. Innan du flyttar klyven skruva åt locket igen för att undvika oljespill.

Vedklyven är utformad för att arbeta i områden i temperaturer mellan +5°C och 40°C. Förvaring och transport kan dock ske i temperaturer mellan -25°C och 55°C.

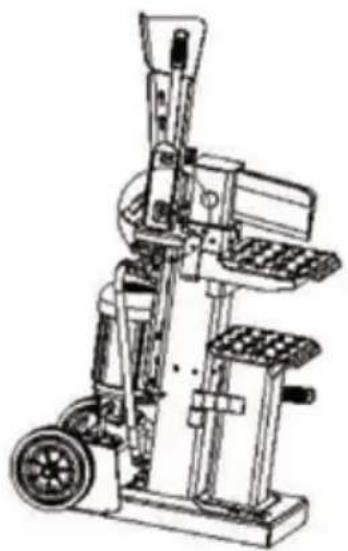

Montering

1. Montera de medföljande hjulen och axel på vedklyven. Kontrollera att det finns brickor på båda sidorna av hjulen.

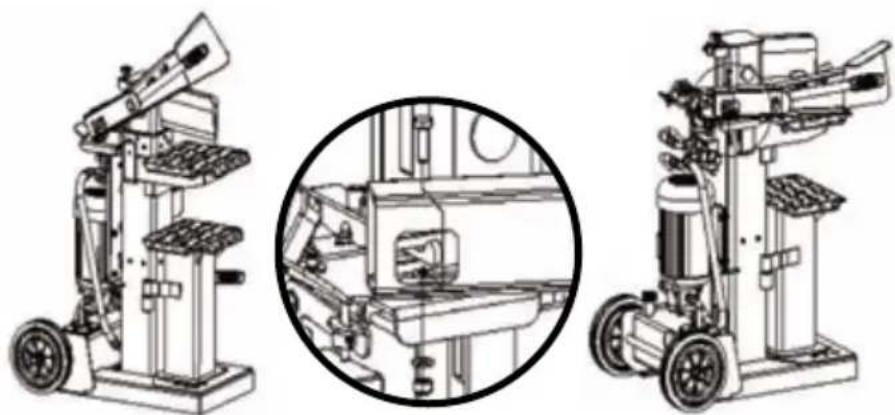

2. Sätt in klyvbordet i konsol (A)
3. Ta bort bult, brickor och muttrar från konsol. Låt den stora plattan (B) sitta kvar.

1. Håll reglagehandtaget med avskärmningen lodrätt när den trycks in över konsolen (C)

Drag reglagehandtaget med avskärmningen och fäst den med bult, brickor och muttrar. Dra inte åt den helt, då handtaget ska kunna svängas in och ut.

• Ställ in klyvbordet så nära önskad klyvlängd som möjligt.
  • Antingen 59 cm, 85 cm eller 135 cm.
• Smörj ett tunt lager fett på tornet så det går lätt.
• Dra förlängningssladden så den inte ligger i vägen, blir skadad eller kommer i kläm när klyven är i användning.
• Kom ihåg att lossa hydraulikbehållarens påfyllningslock innan klyven tas i bruk, så ev. luft kan komma ut. När arbetet är avslutat skruvas locket fast igen.

Var uppmärksam på motorns rotation. När motorn startas flyttar tornet sig automatisk till högsta position. Om tornet redan är i högsta position:

Tag då tag i bägge reglagehandtagen och tryck dem ned, tornet ska då börja att köras nedåt.

Viktigt!

Om inte tornet flyttar sig, stanna då omedelbart motorn.

Det är ett tecken på, att motorn körs på fel sätt och pumpen kan förstöras.

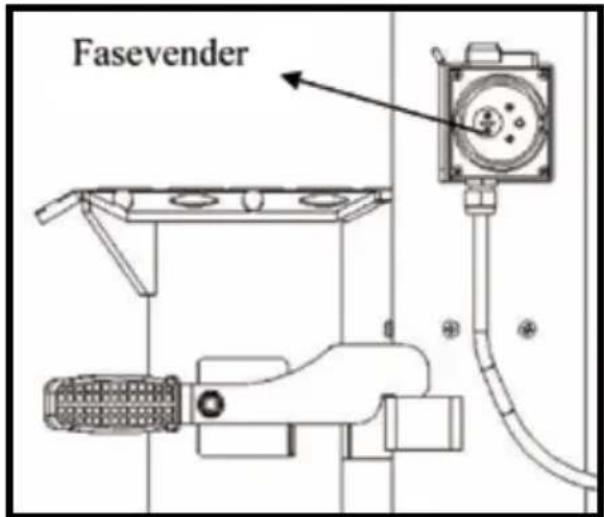

Kontakten på klyven är försedd med en fasväxlare. Vrid den ett halvt varv med en skruvmejsel.

• Om vedklyven ska användas under mycket kalla temperaturer, bör man låta den vara igång i ca. 15 min. för att värma upp hydraulikoljan.

• Innan klyvningen påbörjas kontrollera om två-handsbetjäningen fungerar.

• Tryck bägge kontrollhandtagen ned, och tornet körs ned till ca 5 cm. över den översta bord position.

• Släpp det ena handtaget och tornet blir kvar i samma position.
• Släpp bägge kontrollhandtagen och tornet ska då stiga upp automatisk.

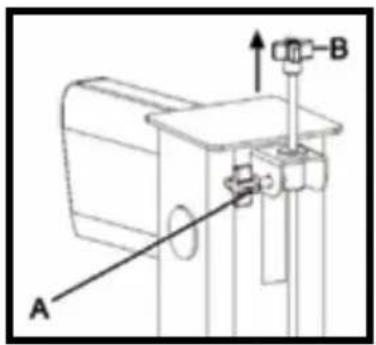

För att ställa in tornets tillbakakörnings längd.

1. Kör tornet ned till den önskade startpunkten.
2. 3 \~ 5 cm. över vedträdet som ska klyvas.
3. Släpp ett kontrollhandtag eller stanna motorn.
4. Lossa fingerskruven (A).
5. Höj justerstången (B) tills den kör på fjädern inuti och spänn fingerskruven(A)
6. Släpp båda kontrollhandtagen eller starta motorn.

7. Kontrollera att det är korrekt höjd.

8. Placera ett vedträd lodrät på klyvbordet.

9. Försök inte att klyva vedträd om det inte står stilla.
10. Håll gripklorna in mot vedträdet och tryck bägge handtagen ned för att starta kniven.
11. Släpp det ena handtaget, och kniven stannar.
12. Släpp bägge handtagen och kniven körs med tornet upp till den inställda starchöjden.
    • Ta bort det vedträdet som är klyvt efterhand som
13. det klyvs för att hålla arbetsområdet fritt.
    • Därmed minskar risken för fallolyckor.

Hydraulsystemet på klyven är ett slutet system med oljetank, oljepump och kontrollventil. Kontrollera oljenivån regelmässigt, då för lite olja kan skada pumpen. Nivån bör ligga 1 \~ 2 cm. under tankens topp. Oljan bör bytas en gång om året. Använd vanlig hydraulolja eller motorolja.

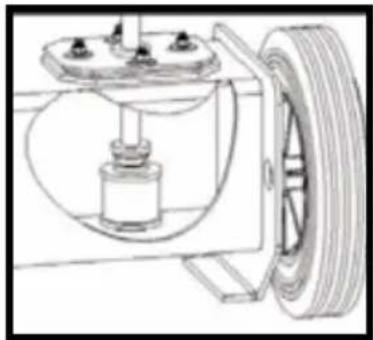

Oljefilter.

Vedklyven är försedd med ett hydraulikfilter, Som är konstruerat för att hålla längre livslängd. Vid särskilda omständigheter, kan det monteras av genom att lossa de fyra skruvar och oljeröret på tanken. Rengöring kan då göras

Om klyvens kniv med tiden får repor eller hack, kan den slipas med en fin fil.

Teknisk data

Modell nummer: LS9T

Motor: 400V \~ 50Hz 3800W IP54

Klyv storlek

D	i	a	m	e	t	e	r	:
L	ä	n	g	d	:
Max tryck:			9 ton
H	y	d	r	a	u	l	i	k	t	r
Hydraulolja, volym:			7 liter
V	a	n	d	r	i	n	g		t	o
Hastighet, fram:			4 cm l sek
Hastighet, tillbaka:			11 cm l sek
V	i	k	t	:

Ljud nivå

Utan belastning:	65 dbA
Full belastning:	80 dbA

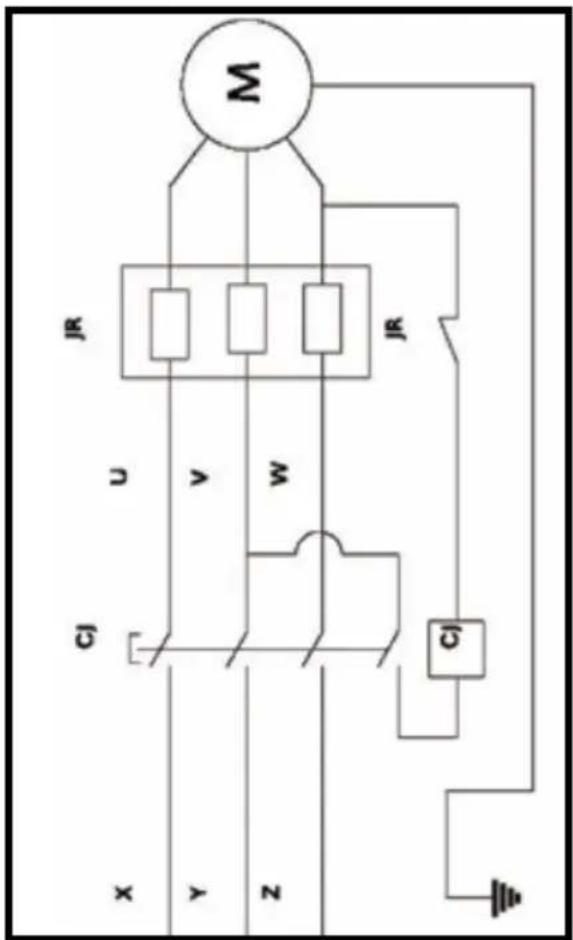

Elektriska förhållanden

Den 3 fas motorn på klyven kräver förlängningskabel med 5 ledare.

3 fas, noll och jord. Förlängningskabeln ska vara märkt H07RN och vara monterad med en CEE kontakt. Strömtillförseln ska anslutas till en 16A säkring.

Flyttning av vedklyv.

Klyven är utrustad med två hjul, som är till för att flytta maskinen med.

Om klyven ska flyttas med kran, ska surringen vara omkring kroppen på maskinen. Lyft aldrig i handtagen.

Felsökning

Problem Orsak Åtgård
Motorn startar inte	Ingen ström Kontrollera säkringarna
	Förlängningskabeln defekt Kontrollera eller byt
	Kontakt/kondensator defekt Lämna in för rep.
Motor går fel	Fel anslutning	Vänd fasvändaren ett halvt varv
Klyven fungerar inte, om motorn är igång.	Ventilen öppnas inte pga lösa delar i förbindelse med reglagehandtaget.	Efterspänn de lösa delarna
	Reglagehandtaget eller förbindelsedelen är böjda	Reparera dem böjda delarna
	För lite hydraulolja i behållaren Kontrollera och fyll på
Klyven fungerar men det är bul-ler och vibrationer från maskinen	För lite hydraulolja i behållaren Kontrollera och fyll på
