BRUKSANVISNING 13 HK P.Lindberg

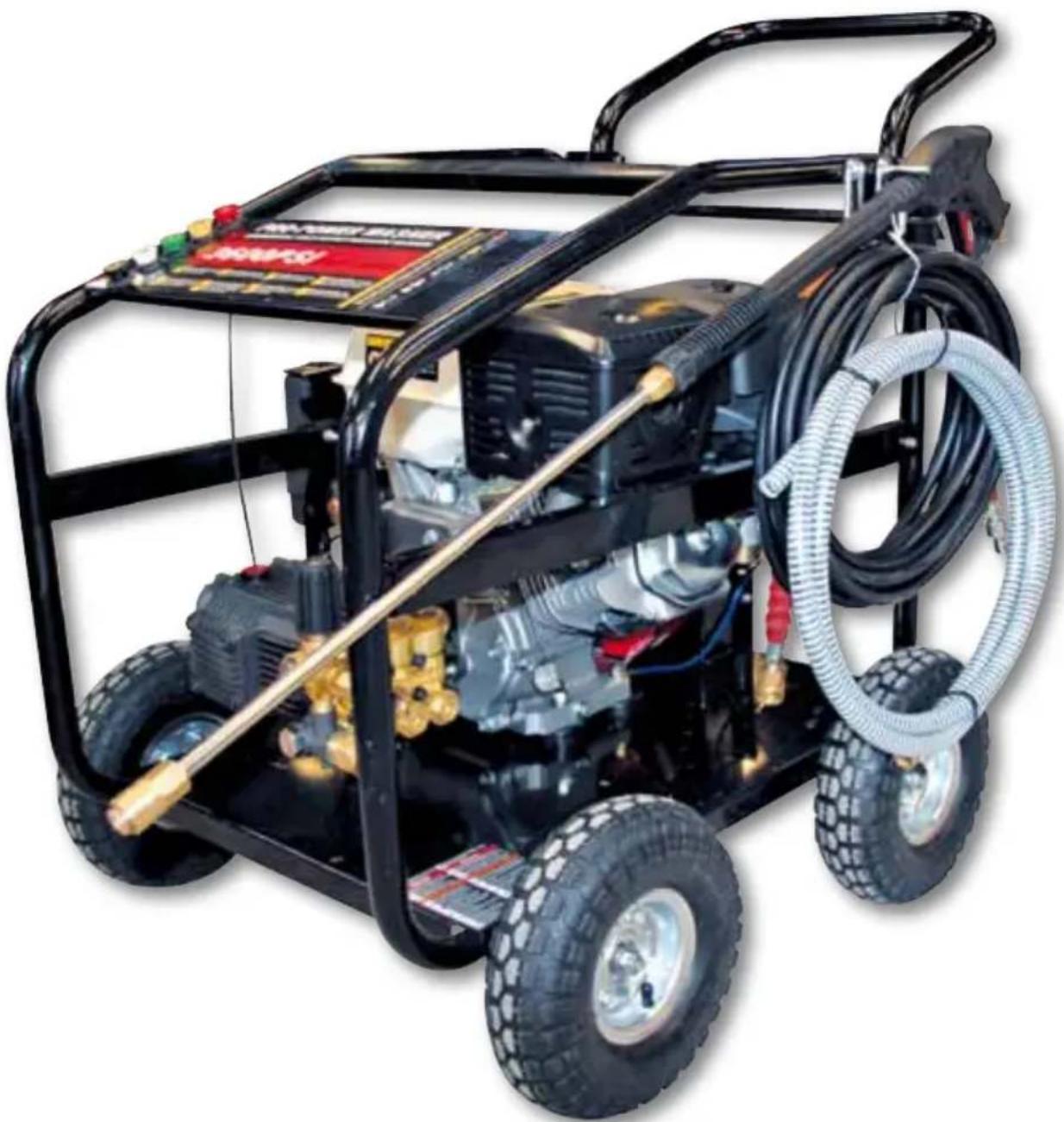

Högtryckstvätt, 13 HK
Art.: 90 36 628
Lycka till med din produkt från P. Lindberg!
Innan du installerar och använder din nya produkt rekommenderar vi, att du läser denna bruksanvisning noggrant. Det är viktigt, att du kontrollerar, att produkten inte är skadad, efter ditt köp, för hänsyn av garantin. Om skador uppkommer på grund av oförsiktighet och ej tagen hänsyn till manualer, kommer garantin ej att gälla.
Skulle det uppstå frågor om produkten, är du välkommen att kontakta P.Lindberg på telefon: 010-209 70 50.
P. Lindberg Sverigefilial A/S
Säkerhet
- Stäng alltid av motorn och ta bort tändhatten innan du utför något underhåll eller reparation.
- Strålen får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva maskinen.
- Varning! Försök aldrig rengöra kläder eller skor som du eller andra har på sig.
- Skyddsglasögon bör användas vid arbete med högtryckstvätten.
- Håll fast sprutanordningen ordentligt med båda händer, då det uppstår rekylkrafter vid drift.
- Högtryckstvätten får endast användas utomhus, eftersom avgaserna är farliga vid inandning.
- Använd aldrig maskinen utan vatten. Brist på vatten, även en kort tid,
- resultera i allvarliga skador på pumpmanschetterna.
- Använd inte högtrycksslangen för lyft av last.
- Stanna maskinen omedelbart om snabbkopplingen eller högtrycksslang är skadad.
- Låt aldrig minderåriga använda högtryckstvätten.
- Låt aldrig högtryckstvätten stå oanvänd i mer än två minuter åt gången.
- Överhettning av pumpen kommer att skada pumpen.
- Högtryckstvätten är utformad för att rengöra med kallt vatten. Anslut aldrig varmvatten.
- Om maskinen varit utsatt för frost, får aldrig maskinen startas innan pump, slangar och tillbehör är tinade.
Beskrivning
Mobil 250 bars högtryckstvätt. Komplett med pistol, lans, munstycke, högtryckslang och kemikalieutrustning.
Monterat med 13HK bensinmotor med el-start.

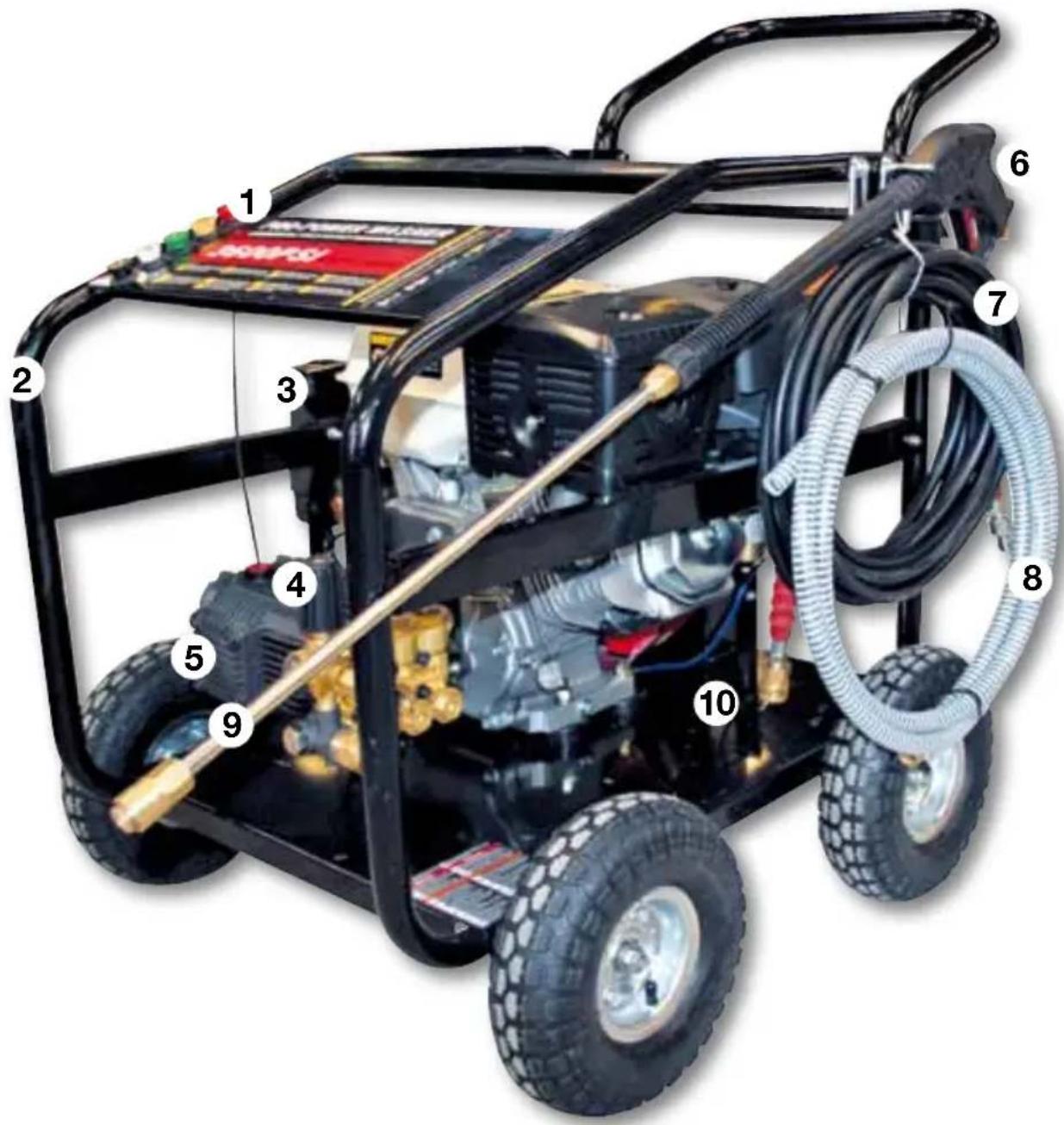

Komponentöversikt
1 Munstycke 6 Pistolhandtag
2 Ramvagn med 4 hjul 7 Högtrycksslang
3 El-start 8 Anslutningsslang
4 Regulator 9 Lans
5 . P u m p
Användning
Start
- Läs av olijemätaren när aggregatet står still.
• Fyll på motorolja i motorn. - Fyll på bensin i motorn. Undvik överfyllning.
- Transportpluggen på pumpen ersätts med medföljande oljesticka.

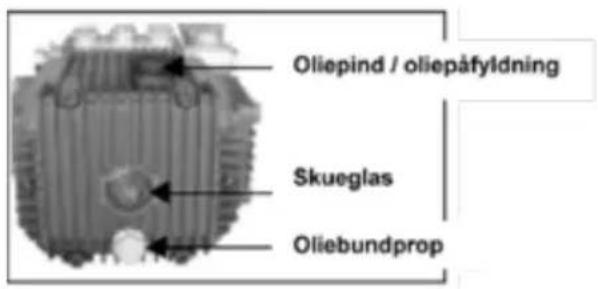

- Kontrollera oljemängden på pumpen.
- Anslut högtrycksslangen på pumpens utlopp.
- Anslut pistol, Ians och valfritt munstycke till högtrycksslangen.
- Anslut vattentillförseln till pump inlopp.
- Starta motorn.

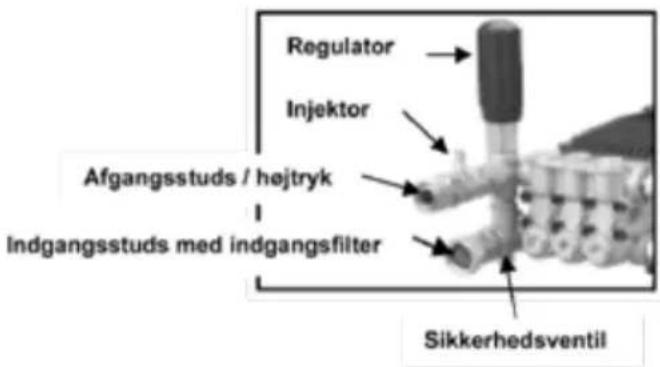

- Reglera arbetstryck på regulatorn som sitter på pumpen. Håll alltid spolröret med bägge händerna.
Viktigt
Se alltid till att det är anslutet vatten till tvätten innan motorn startas.
Ta aldrig maskinen i drift utan vatten. Även en kort tids vattenbrist leder till svåra skador på pumpmanschetterna.
Vid arbetspauser på mer än 2 minuter stannar motorn
Motorn är utrustad med oljevakt. Motorn kan inte starta/köra om det är för lite olja.
Om kemikalier tillsätts, sätt då sugslangen från injektorn och ned i dunken. Byt till lågtrycksmunstycke då injektor endast arbetar vid lågt tryck.
Blandningsförhållandet är 7 till 1. Var noga med att köra rikligt med rent vatten genom sugslangen, injektor och resten av högtryckssidan efter användning.
Pumpen är försedd med en säkerhetsventil för att skydda pumpen.
Munstycke
Maskinen levereras med 5 olika munstycken. 4 högtrycksmunstycken med olika spridningsvinklar 0o, 15o, 25o och 40o. Dessutom finns det ett låg- trycksmunstycke.
Alla munstycken är försedda med snabbkoppling så det är enkelt att byta.
° munstycke lågtrycksmunstycke
Stäng alltid av motorn innan du byter munstycken. Kontrollera att snabbkopplingen är låst innan start.
Förvaring
| Vid varje bruk. | 6 mån el. 100 tim | 1 år / 500h. | |
| Kontrollera motorolja | X | ||
| Byt motorolja (första gången efter 20h.) | X | ||
| Kontroll av luftfilter | X | ||
| Kontroll av pumpolja | X | ||
| Pumpoljsbyte (första gången efter 50h.) | X | ||
| Kontroll av ingångsfilter | X |
Förvaring
Förvaras frostfritt eller fylld med frostskyddsmedel. Om maskinen skall förvaras under längre tid måste den tömmas helt på vatten.
Tekniska data
Max. Motor rpm: 3 400
Motor: 13 HK
Motorolja: 10W-30/15W-40
Motorolja volym: 1,1 liter
Startsystem: El-start & rekylstart
Max. Pumptryck: 250 bar
Vattenmängd: 18,1 l./min.
Pumpolja: 10W-30/15W-40
Vattenanslutningsslang längd Max. 15 m
Vattenanslutning mängd Min. 20 l/min
Vattenanslutning tryck Min. 1,4 bar
