BRUKSANVISNING QCE7408X Husqvarna-Electrolux

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

Innehåll

Bruksanvisning 5

Säkerhetsanvisningar 5

Beskrivning av produkten 6

Bild på hela ugnen 6Panel 7Ugnsutrustning 7Tillbehör till ugnen 8Innan produkten används första gången 9

Inställning och ändring av klocka 9Första rengöring 10Ugnens betjäning 10

Att sätta på och stänga av ugnen 10Snabbuppvärmning 12Ugnsfunktioner 13Placering av galler, plåt och långpanna 13Insättning/borttagning av fettfilter 15Displayfunktioner 17Ytterligare funktioner 21Mekaniskt lås för lucka 22Användningsområden, tabeller och tips 26

Bakning 26Stekning 31Grillning 34Upptining 35Torkning 36Konservering 37Rengöring och skötsel 37

Apparatens utsida 38Ugnsutrymme 38Tillbehör 38Fettfilter 38Rengöring med pyrolys 38Ugnsstegar 39Ugnsbelysning 40Ugnslucka 41

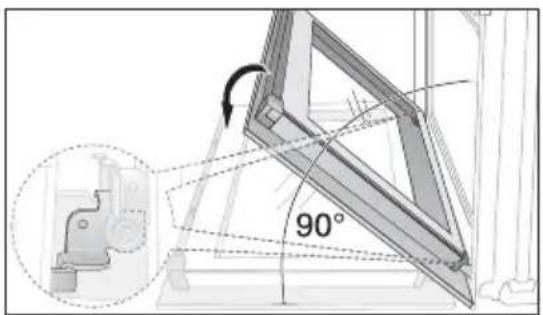

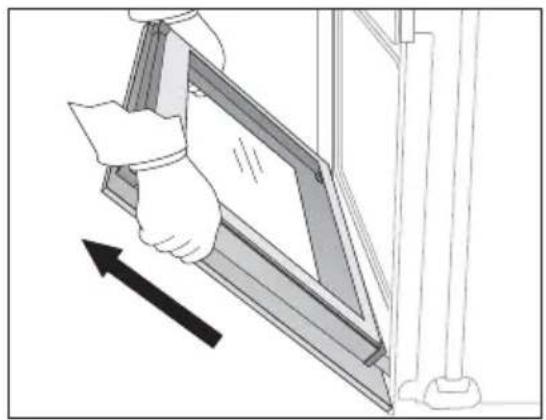

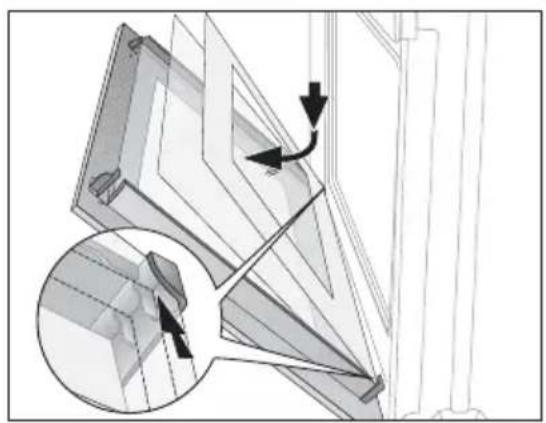

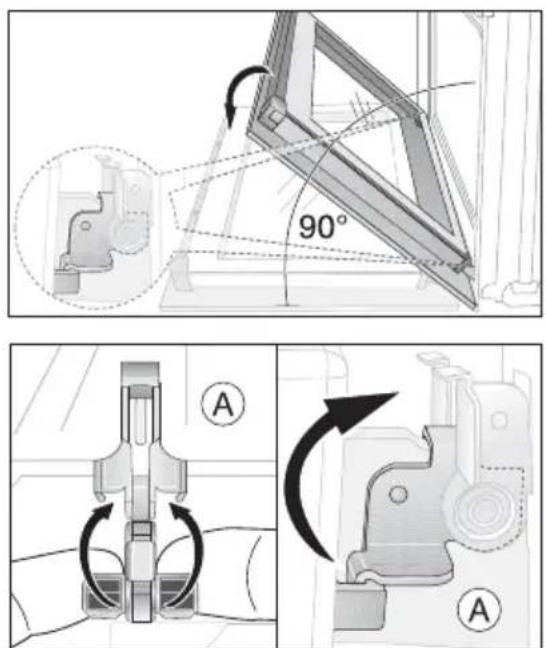

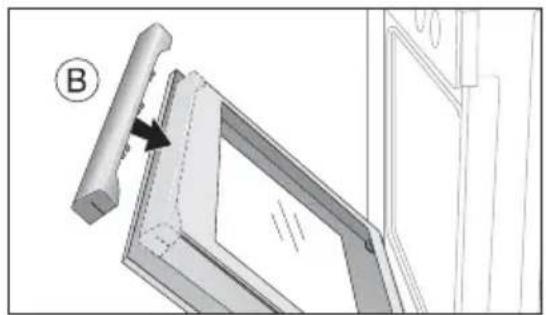

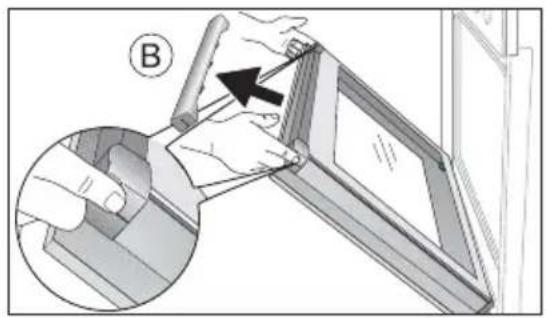

Ugnsluckans glas	43
Vad gör man när ...	47
Avfallshantering	48
Installationsanvisning 49

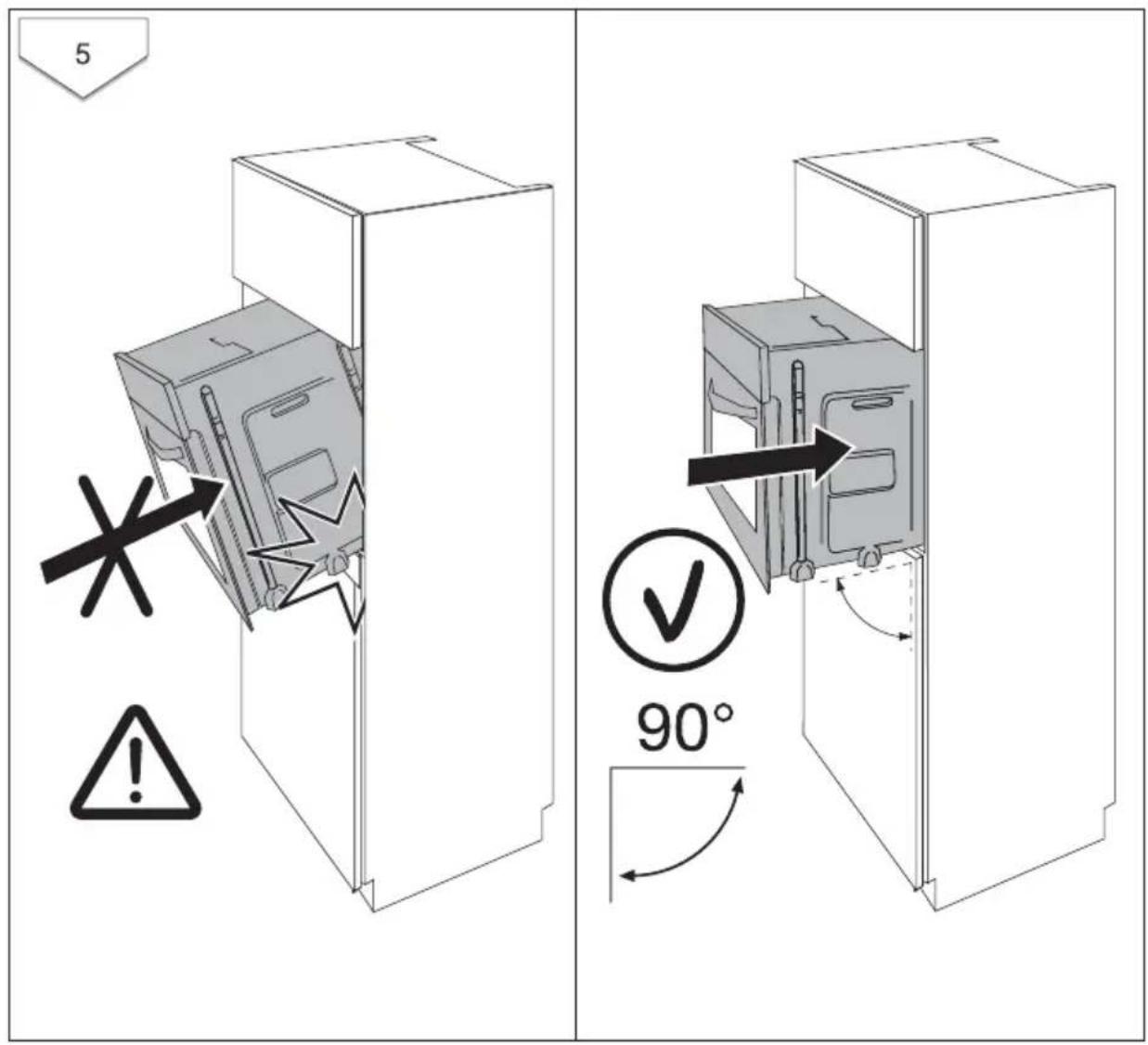

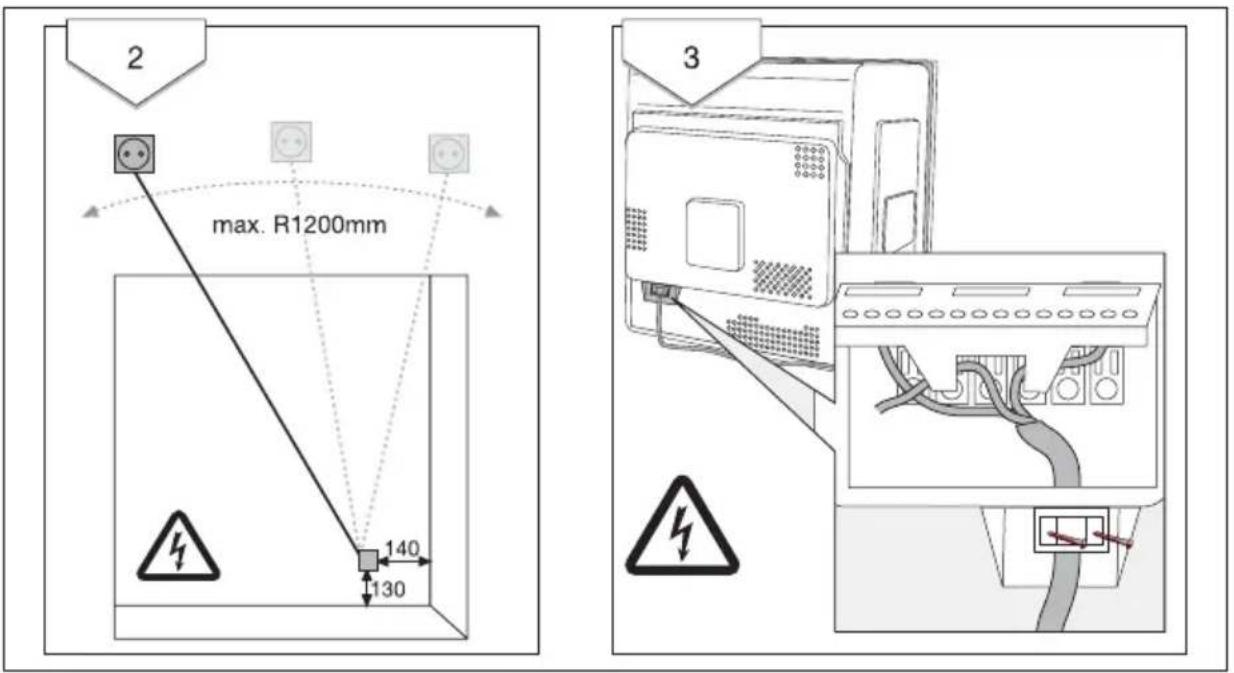

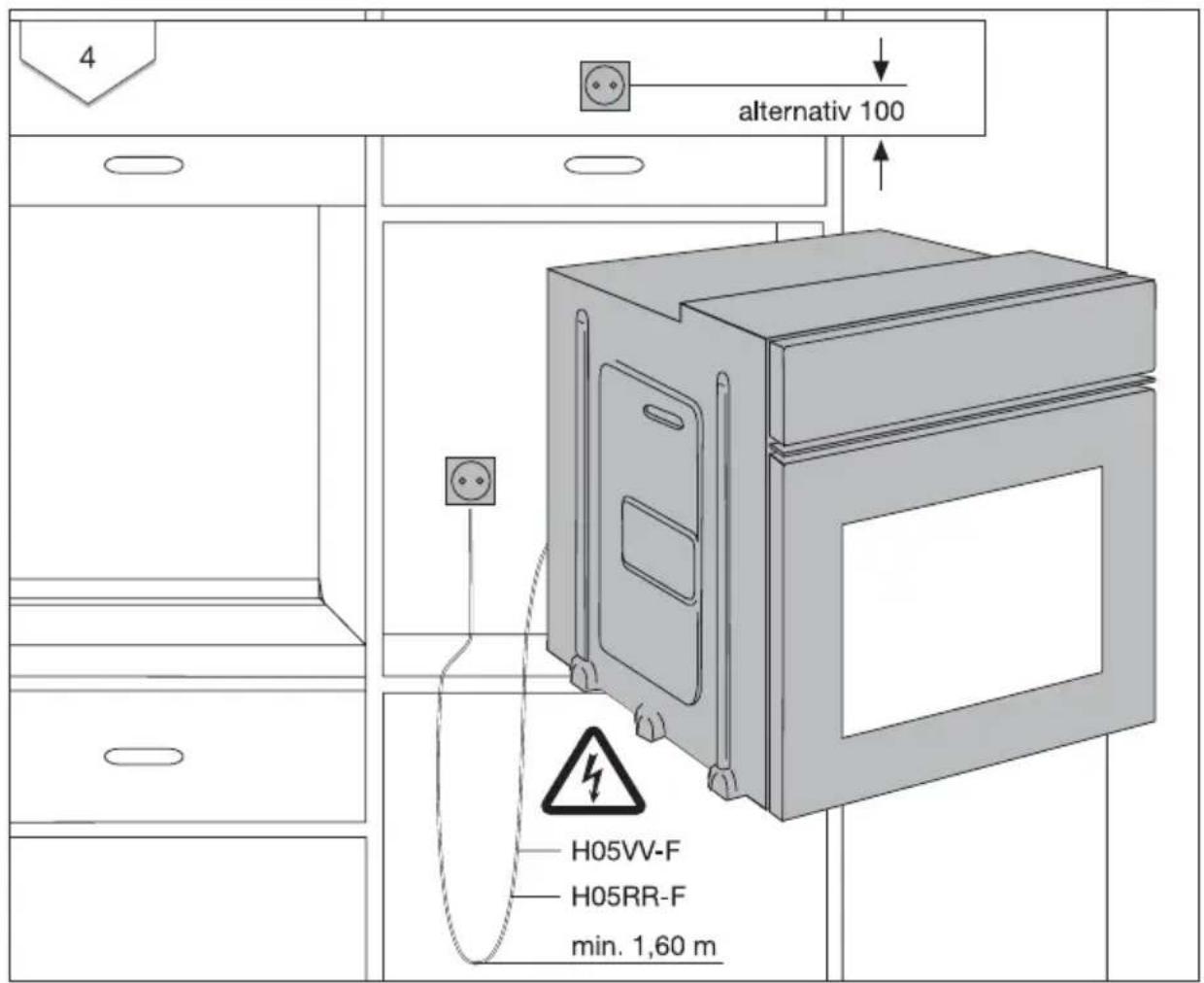

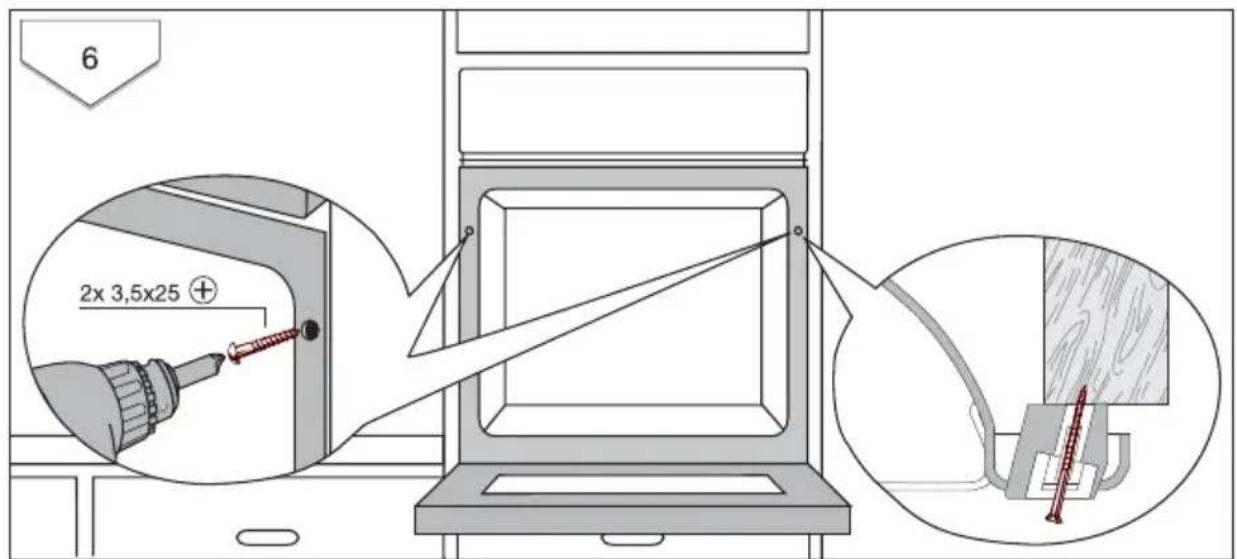

Säkerhetsanvisningar för installatören	49
Garanti/Kundtjänst	53
Sverige	53
Service och reservdelar	53
Service och reservdelar	56

Följande symboler används i denna bruksanvisning:

Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten.

Allmän information och tips

Miljöinformation

Bruksanvisning

⚠️Säkerhetsanvisningar

El-säkerhet

• Ugnen får endast anslutas av en behörig elektriker.
• Vid störningar eller skador på ugnen: Tag ur säkringen och slå från ugnen.
• Reparationer av ugnen får endast utföras av en fackman. Vid felaktiga reparationer finns stor risk för skador. Vid behov av reparation, vänd Dig till Electrolux Service eller Din fackhandlare.

Säkerhet för barn

- Lämna aldrig småbarn utan tillsyn medan ugnen är på.

Säkerhet under användningen

• Personer (även barn), som på grund av bristande psykisk, sensorisk eller mental förmåga, eller om de saknar erfarenhet och kunskap för att säkert kunna använda appara- ten, bör inte använda den utan uppsikt eller anvisning av en ansvarig person.
• Den här ugnen får användas endast i hushållet till normal kokning, stekning och gräddning av maträtter.
• Var försiktig när du ansluter elektriska apparater till vägguttag i närheten av ugnen. Se till att anslutningsledningarna inte kommer i kontakt med eller kläms fast under den heta ugnsluckan.
• Varning: Risk för brännskador! Ugnsutrymmet blir hett när ugnen är på.
• Om du använder alkoholhaltiga ingredienser i ugnen, så kan det eventuellt bildas en lättantändlig alkohol-luftblandning. Öppna i så fall luckan försiktigt. Se till att inte ha glöd, gnistor eller öppen eld i närheten.

Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

Så undviker Du skador på ugnen

• Lägg inte ut aluminiumfolie i ugnen och ställ ingen bakplåt, kastrull etc på ugnsbotten, då ugnens emalj skadas av den hetta som uppstår.
• Fruktsaft, som droppar från en plåt, efterlämnar fläckar, som inte går att ta bort. Använd en långpanna för mycket fuktiga kakor.
• Belasta inte den öppna ugnsluckan.
• Häll aldrig vatten direkt i den heta ugnen. Det kan uppstå skador och missfärgningar på emaljen.
• Vid påverkan av väld, framför allt på luckans kanter, kan glaset gå sönder.
• Förvara inga brännbara föremål i ugnen. De kan ta eld då ugnen slås på.
• Förvara inga fuktiga livsmedel i ugnen. Emaljen kan skadas.

- Förvara inga maträtter i ugnen efter att kylfläkten har slagits av.

I ugnsutrymmet eller på luckglasen kan fukt bildas, vilken även kan överföras till möbler.

Anvisning för emaljbeläggning

Efter en tids användning av ugnen kan färgförändringar uppstå i emaljen, dessa påverkar dock inte ugnens normala användning.

De utgör heller inget fel som täcks av garantibestämmelserna.

Beskrivning av produkten

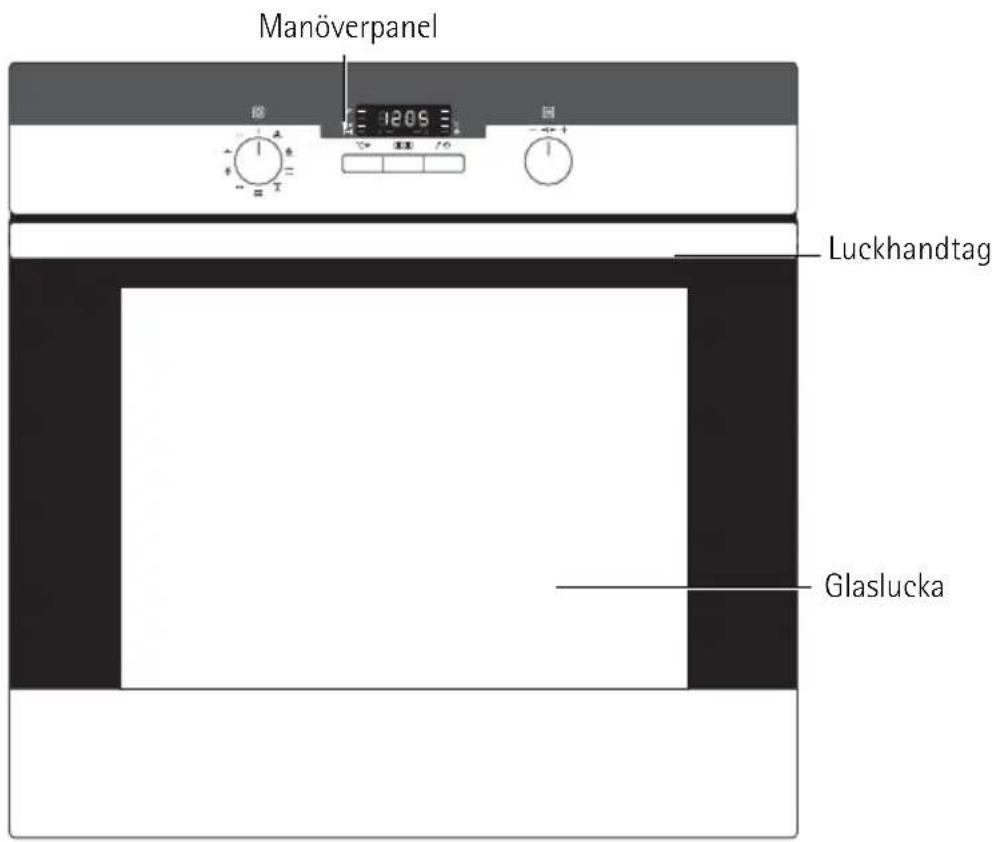

Bild på hela ugnen

Manöverpanel Luckhandtag Glaslucka

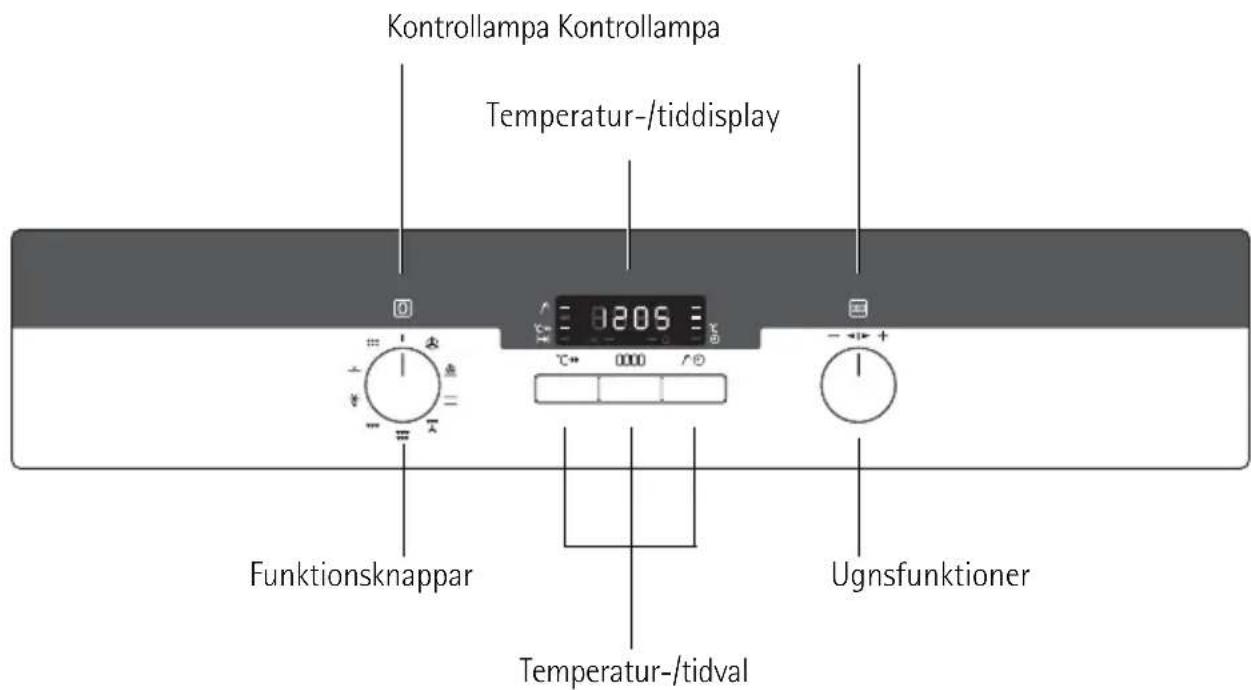

Panel

Kontrollampa Kontrollampa Temperatur-/tiddisplay Funktionsknappar Temperatur-/tidval Ugnsfunktioner

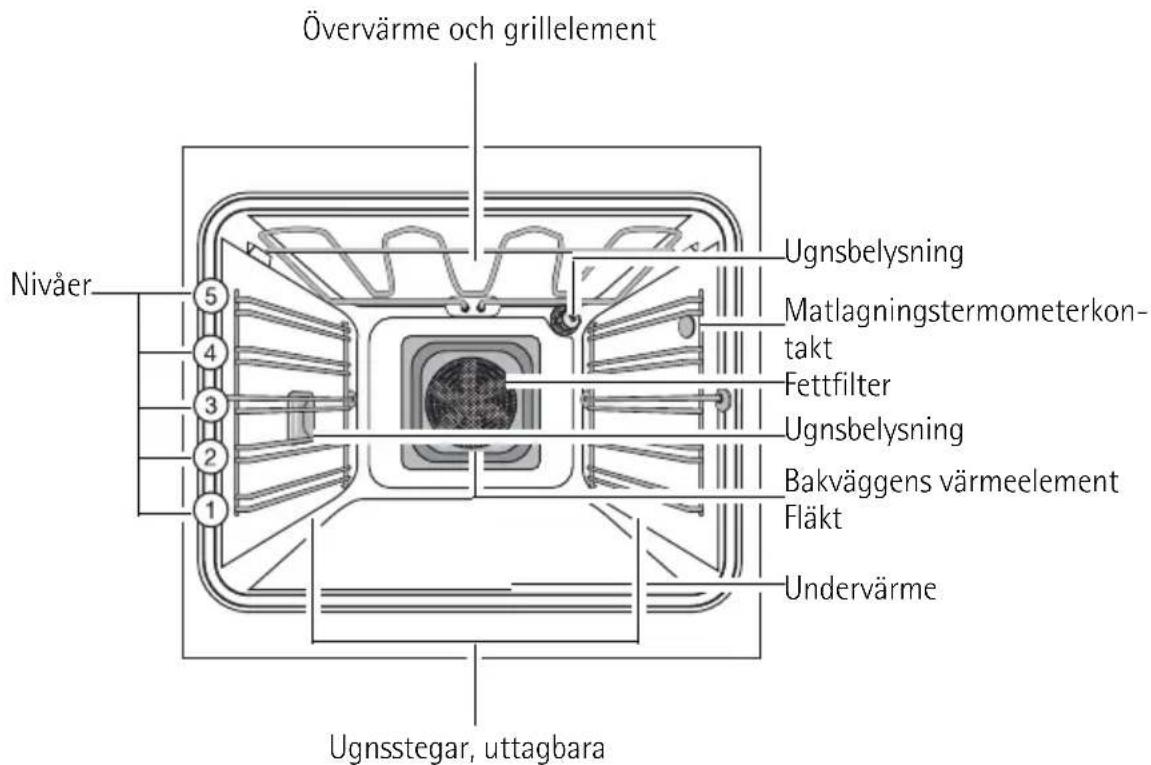

Ugnsutrustning

Övervärme och grillelement Nivåer 5 4 3 2 1 Ugnsbelysning Matlagningstermometerkon- takt Fettfilter Ugnsbelysning Bakväggens värmeelement Fläkt Undervärme Ugnsstegar, uttagbara

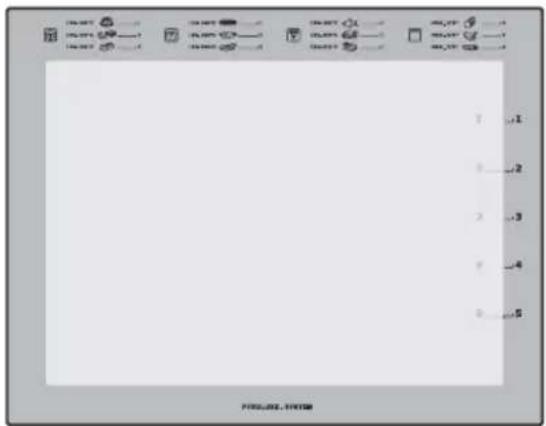

Luckans insida

På ugnsluckans insida återges numreringen för användningsnivåerna i ugnen.

Dessutom finns kort information om ugnsfunktionerna, rekommenderade användningsnivåer och temperaturer för tillagning av vanliga rättter.

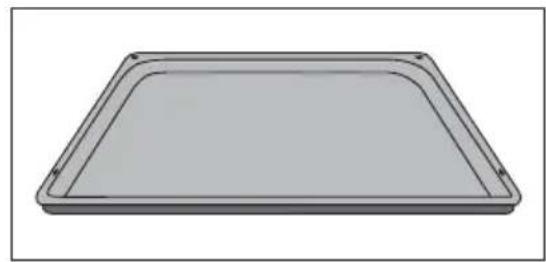

Tillbehör till ugnen

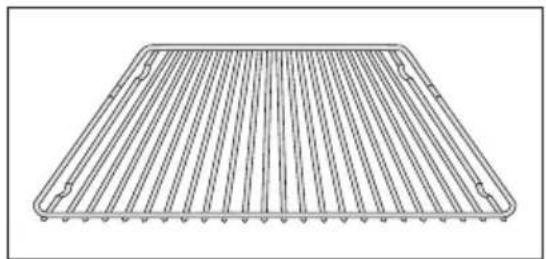

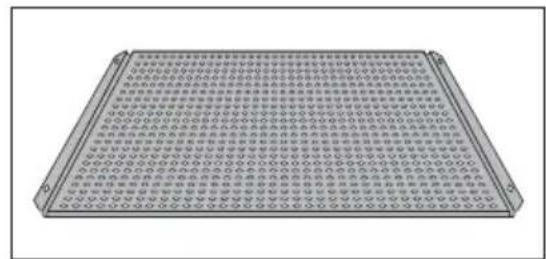

Galler

För tillagningskärl, kakformar, stekar och grillning.

För mjuka kakor, småkakor, bröd och bullar.

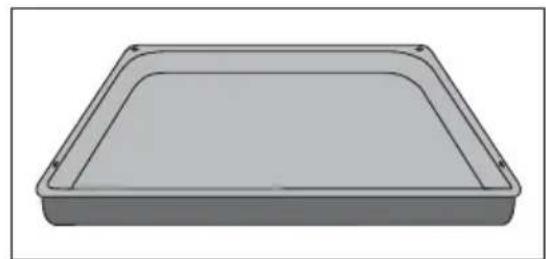

För bakning och stekning eller som uppsam- lingsfat för fett.

För småfranska, kringlor och småkakor.

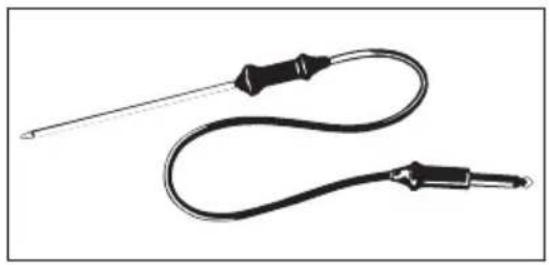

För exakt mätning av köttets tillagningsgrad.

Innan produkten används första gången

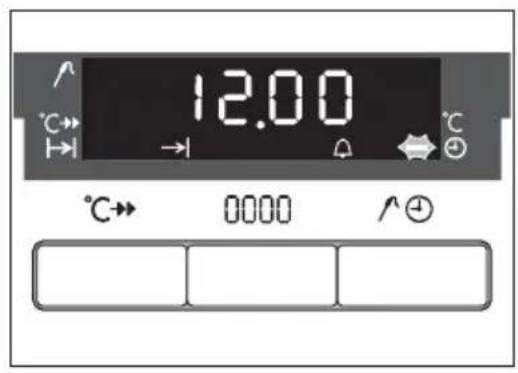

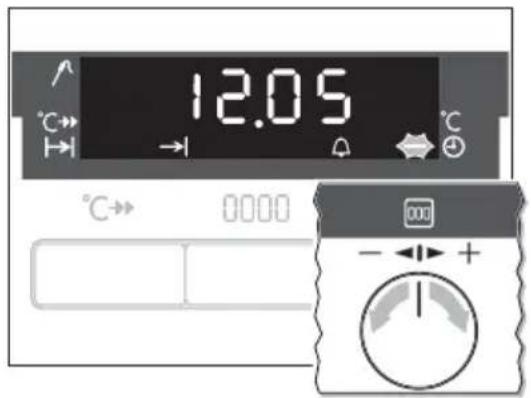

Inställning och ändring av klocka

Ugnen fungerar bara med inställd klocka.

Efter el-anslutning eller ett strömbortfall blinkar funktionslampan Klocka automatiskt.

1. För att ändra klockan, tryck upprepade gånger på Funktionsval Ⓥills funktionslampan Klocka Ⓧlinkar.

12.00 °C→ → °C °C→ 0000 ^④

1. Ställ in klockan med vredet +. —

12.05 °C→ → °C °C→ 0000 +

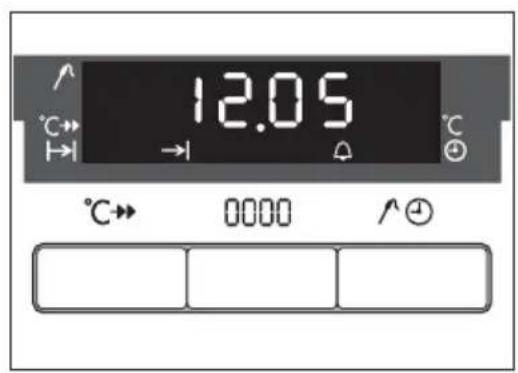

Efter ca 5 sekunder slutar blinkningarna och klockan visar den inställda tiden.

Ugnen är nu klar att användas.

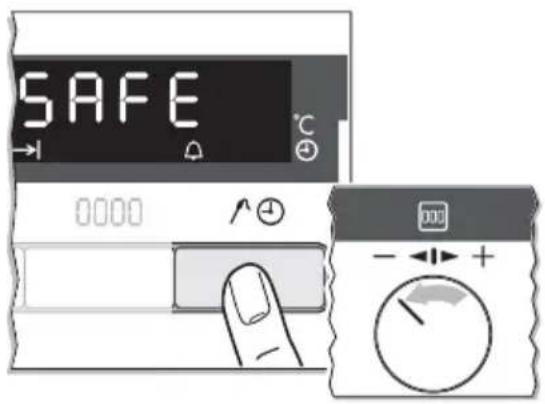

Klockan kan bara ändras när barnsäkringen är frånkopplad, ingen av klockfunktionerna Signalur 🔒Koktid dHer Stopptid är →l vald och ingen ugnsfunktion är inställd.

12.05 °C→ → °C °C→ 0000 ^④

Första rengöring

Innan ugnen tas i bruk första gången ska den rengöras.

OBS: Använd inte frätande rengöringsmedel eller slipmedel! Ytan kan ta skada.

Använd vanliga rengöringsmedel till metall-ytorna.

1. Öppna ugnsluckan. Belysningen i ugnen tänds.

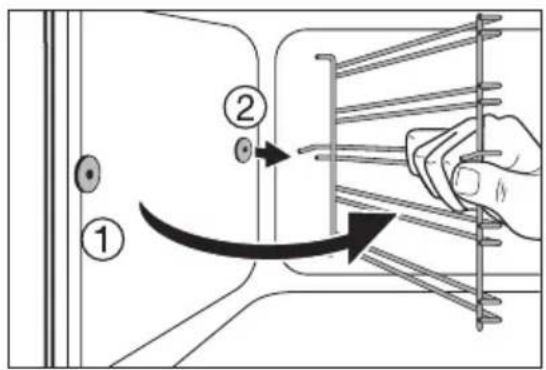

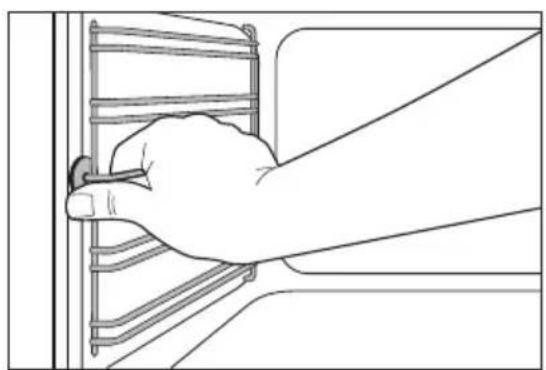

2. Ta ut alla tillbehör samt ugnsstegarna och rengör dem med varmt vatten med handdiskmedel i.

3. Tvätta även ur ugnen med varmt vatten med handdiskmedel i och torka.

4. Torka av ugnens framsida med fuktig trasa.

Ugnens betjäning

Ugnen har "pop-out" vred för ugnsfunktioner och temperaturval. Tryck på lämpligt vred för nyttjande. Vredet stannar då i utdraget läge.

Att sätta på och stänga av ugnen

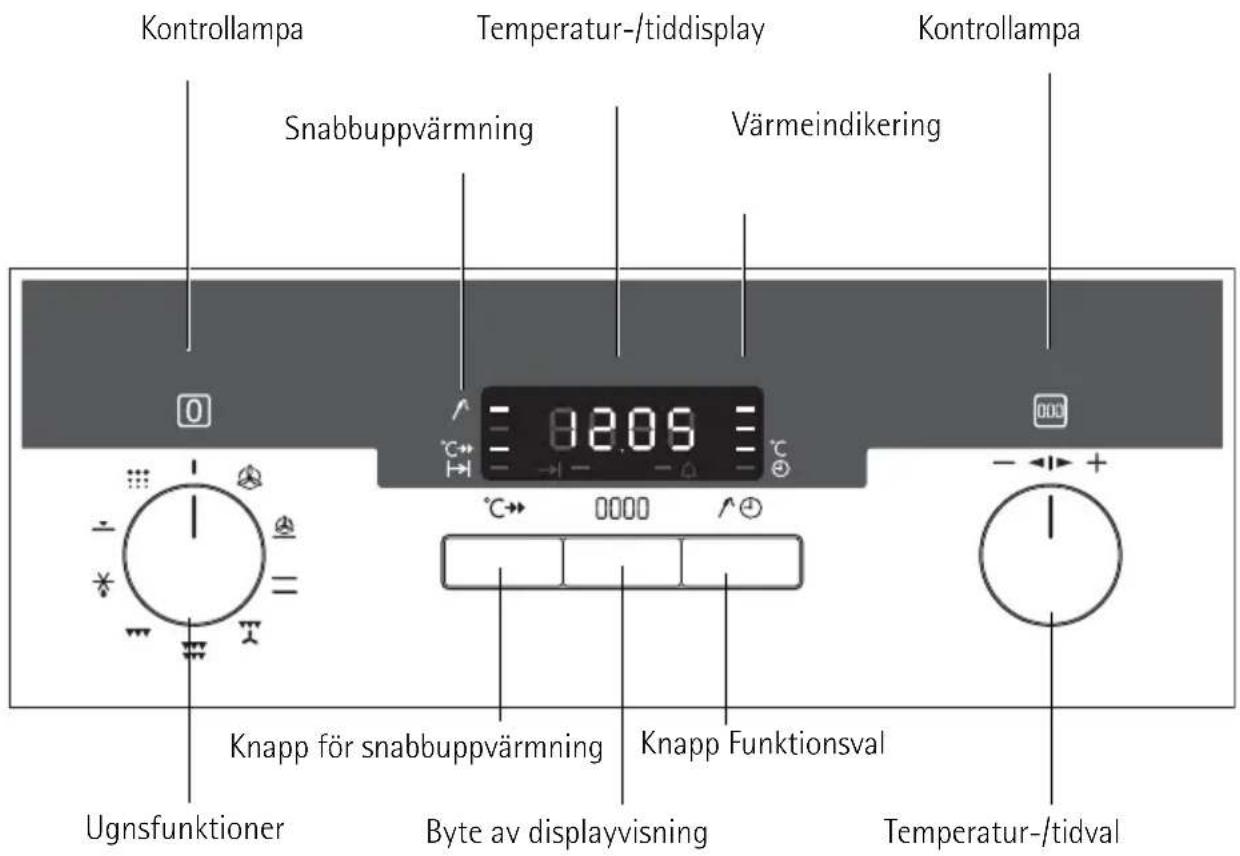

Kontrollampa Temperatur-/tiddisplay Kontrollampa Snabbuppvärmning Värmeindikering 0 8:20:5 0000 Knapp för snabbuppvärmning Knapp Funktionsval Ugnsfunktioner Byte av displayvisning Temperatur-/tidval

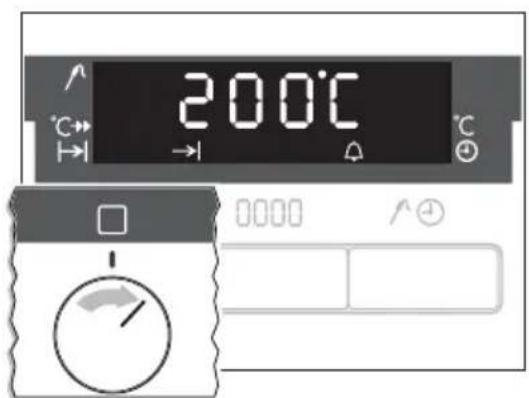

Slå på ugnen

Ställ vredet för ugnsfunktioner på den önskade funktionen. Kontrollampan lyser. Temperatur-displayen visar föreslagen temperatur för den valda ugnsfunktionen.

Ugnen börjar att värmas upp.

När den inställda temperaturen har uppnåtts hörs en signal.

200°C

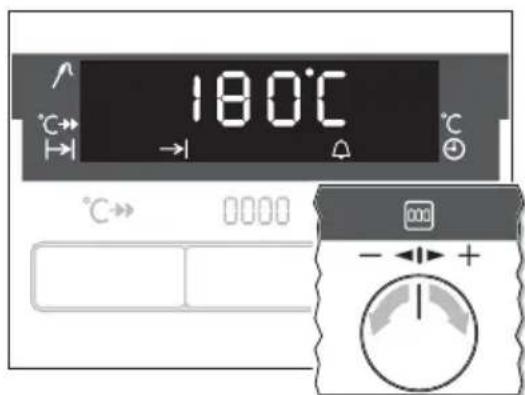

Ändring av ugnstemperatur

Ändra temperaturen uppåt eller neråt med vredet + + .

Inställningen sker i steg om 5 °C.

180°C 0000

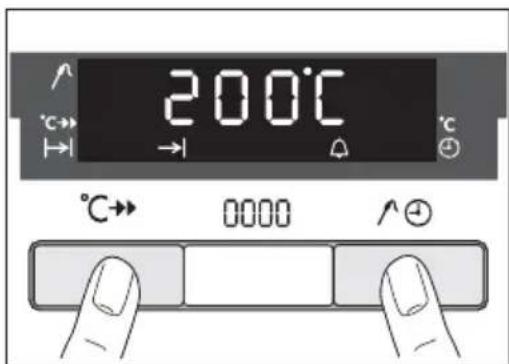

Avläsning av temperatur

Tryck samtidigt på knapparna

Snabbuppvärmning och Funktionsval.

Den aktuella ugnstemperaturen visas i temperaturdisplayen.

200°C °C→ → °C→ 0000 ↑

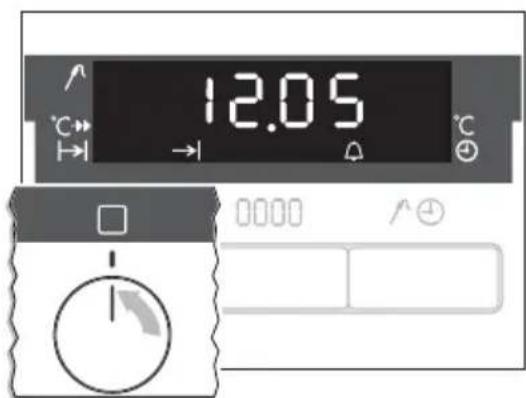

Stänga av ugnen

Ställ ugnsfunktionsvredet i Från-läget för att stänga av ugnen.

12.05 0000 +

Kylfläkt

Fläkten slås automatiskt på för att hålla ugnens väggar kalla. Efter att ugnen har stängts av fortsätter fläkten att gå för att kyla av ugnen, fläkten stängs därefter av automatiskt.

i Värmeindikering

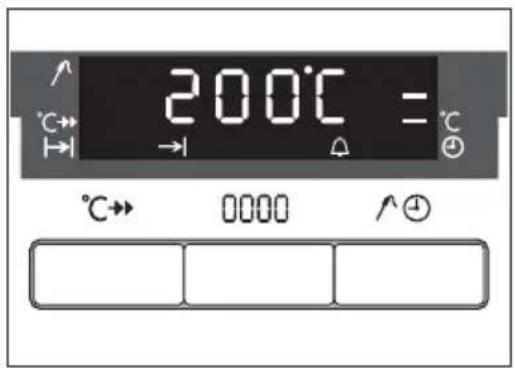

Indikering vid uppvärmning

Efter inställning av ugnsfunktionen visar de långsamt, efter varandra, lysande indikeringarna hur mycket ugnen har värmts upp.

200°C = °C °C→ → △ °C→ 0000 ↑④

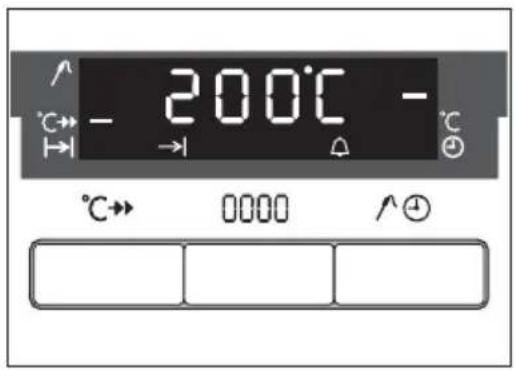

Indikering vid snabbuppvärmning

Efter inställning av funktionen

Snabbuppvärmning °/sær de efter var- andra blinkande indikeringarna att snabbupp- värmning användes. Dessutom lyser bredvid indikerin-garna symbolen. C→

200°C °C→ - → °C→ 0000 ^④

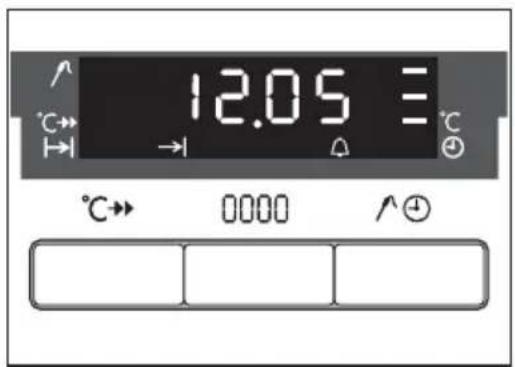

Indikering för restvärme

Efter att ugnen slagits från visar de ännu lysande indikeringarna den kvarvarande restvärmen i ugnen.

12.05 ℃ ℃→ → △ ⊕ ℃→ 0000 ↑⊕

Snabbuppvärmning

Efter val av en ugnsfunktion kan med tilläggsfunktionen Snabbuppvärmning den tomma ugnen relativt snabbt förvärmas.

!

Varning: Sätt inte in det som skall tillagas i ugnen förrän Snabbuppvärmning är avslutad och ugnen fungerar med den inställda funktionen.

1. Ställ in önskad ugnsfunktion (till exempel Över-Undervärme ☐). Ändra eventuellt temperaturförslag.
2. Tryck på Snabbuppvärmning Ⓤ. Indikeringen bredvid symbolen °C→ lyser.

De efter varandra blinkande indikeringarna visar att Snabbuppvärmning är i funktion.

Då den inställda temperaturen uppnåtts lyser värmeindikeringarna och indikeringen bredvid symbolen °sleknar. En signal ljuder.

Ugnen värmer nu vidare med den inställda ugnsfunktionen och temperaturen. Nu kan det som skall tillagas sättas in i ugnen.

Funktionen Snabbuppvärmning kopplar in ugnsfunktionerna Varmluft 📋, Paj-Pizza Läge 📊 Over-Undervärme och Gratinering.

Ugnsfunktioner

Följande funktioner finns att välja:

Ugnsfunktion Användning

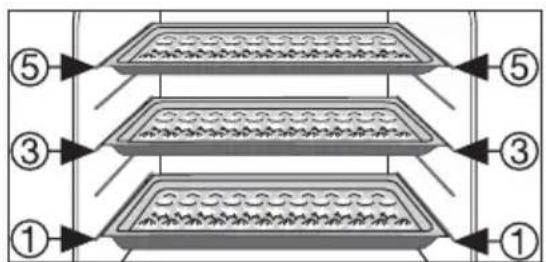

	Varmluft	För bakning på upp till tre nivåer samtidigt. Ställ in ugnstemperaturen 20-40 °C lägre än med Över-/Undervärme.
	Paj-Pizza Läge	För bakning på en nivå av rätter som skall ha en stark färg och en knaprig botten. Ställ in ugnstemperaturen 20-40 °C lägre än vid Över-/undervärme.
	Över-Undervärme	För bakning och stekning på en nivå.
	Gratinering	För stekning av större köttstycken eller fågel på en nivå. Funktionen lämpar sig också för att gratinera och ugnsbaka
	Maxgrill	För grillning av platta livsmedel i större mängd och för rostning av bröd.
	Mingrill	För grillning av platta livsmedel som läggs i mitten på gallret och för rostning av bröd.
	Upptining	För upptining av till exempel tårtor, smör, bröd, frukt eller andra frusna livsmedel.
	Undervärme	För efterbakning av kakor med knapriga bottnar.
	Pyrolys	För pyrolytisk självrengöring av ugnen. Smutsrester i ugnen förbränns och kan lätt torkas av när ugnen har svalnat. Ugnen värms upp till ca 500 °C.

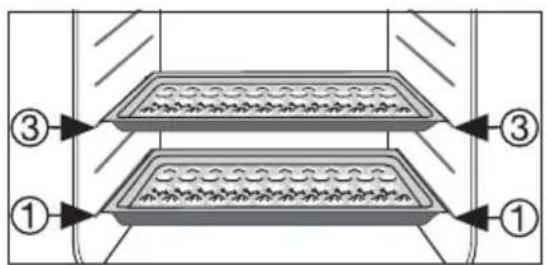

Placering av galler, plåt och långpanna

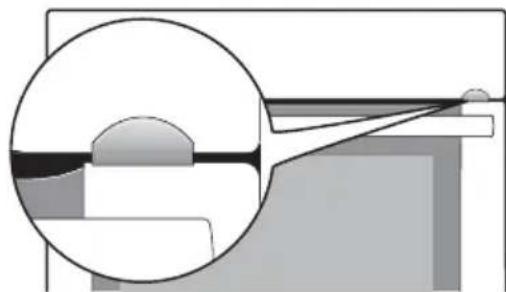

Utdragssäkring och tippsäkerhet

För att säkra ugnstillbehören vid utdragning har alla ugnstillbehör en utbuktning på höger och vänster kant nertill.

Placera alltid ugnstillbehören så att denna utbuktning ligger baktill i ugnsutrymmet.

Denna utbuktning är även viktig för ugnstillbehörens tippsäkerhet.

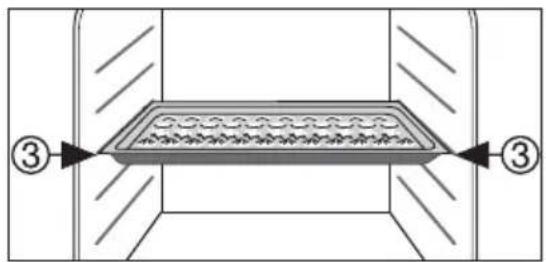

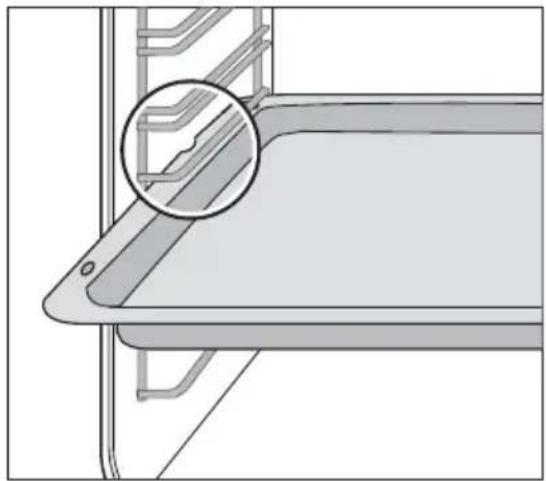

Placering av plåt eller långpanna:

Skjut in plåt eller långpanna mellan stegparet på önskad nivå.

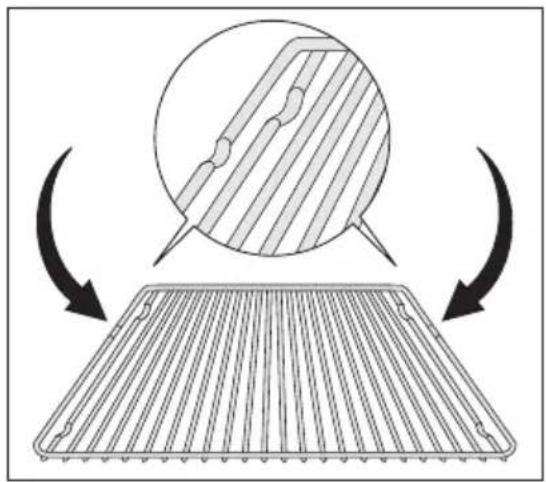

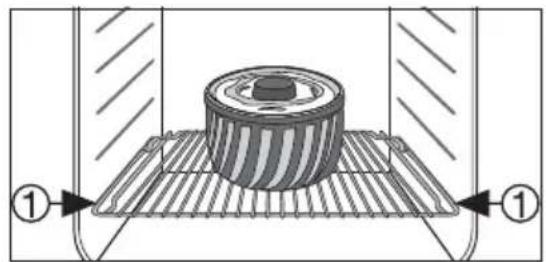

Sätt in gallret så att tassarna pekar neråt. Skjut in gallret mellan stegparet på önskad nivå.

Den förhöjda ramen runt gallret förhindrar att kärl glider av.

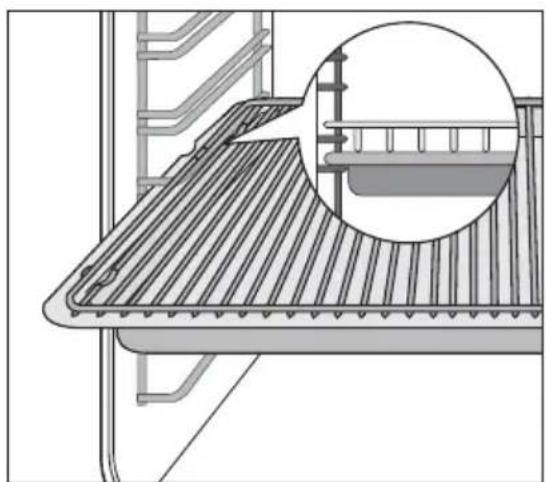

Placering av galler och långpanna tillsammans:

Lägg gallret på långpannan. Skjut in långpannan mellan stegparet på öns- kad nivå.

Insättning/borttagning av fettfilter

Sätt bara in fettfiltret vid stekning, för att skydda bakväggens värmeelement mot fettständ.

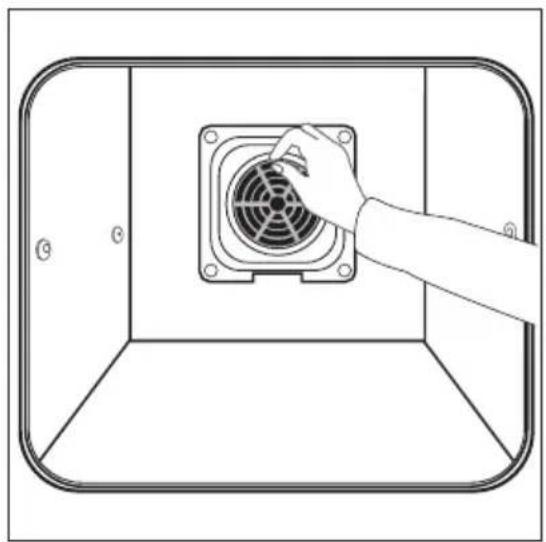

Insättning av fettfilter

Ta tag i fettfiltrets handtag och sätt in de båda hållarna uppåt och neråt i öppningen på ugnens baksida (fläktöppningen).

Ta tag i handtaget på fettfiltret och haka av det upptill.

För avstängning av ugnen precis när inställd innertemperatur har uppnåtts.

Två temperaturer skall ställas in:

-Ugnstemperaturen: Se stektabell

—Innertemperaturen: Se tabell Matlagningstermometer

Observera: Endast den medlevererade matlagningstermometern får användas! Använd endast original reservdelar vid utbyte!

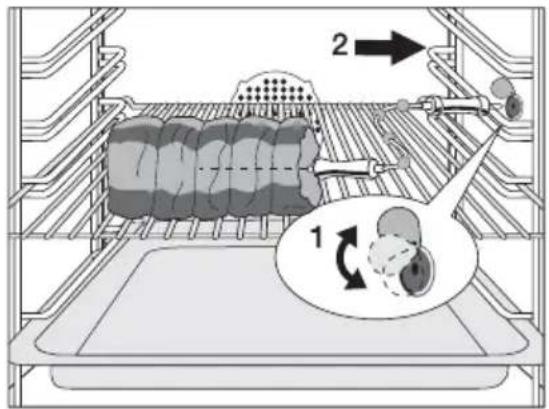

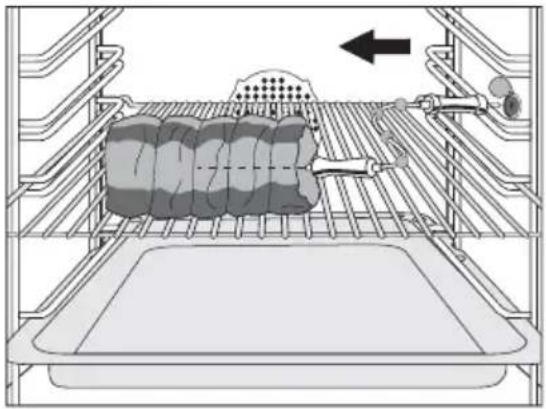

1. För in matlagningstermometern så långt att dess spets hamnar i köttbitens mitt.
2. Sätt i matlagningstermometerns kontakt ordentligt i uttaget för matlagningstermometern på ugnens sida.

2 1

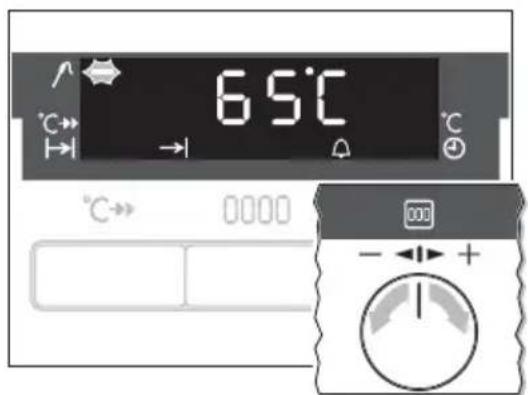

1. Ställ in önskad innertemperatur med vredet H+ -

65°C °C→ → °C °C→ 0000

Displayen växlar till aktuell innertemperatur Om aktuell innertemperatur visas innan önskad innertemperatur är inställd, tryck i så fall upprepade gånger på knappen Funktionsval tilts funktionen Matlagningstermometer blinkar och gör sedan inställningen.

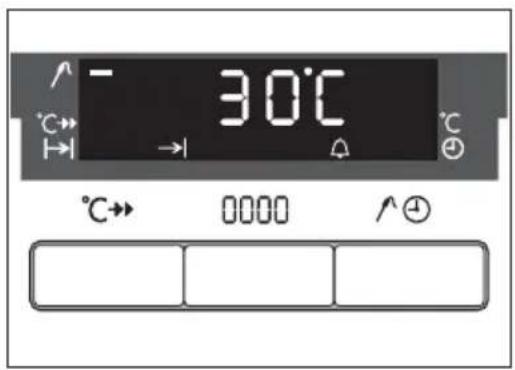

Innertemperaturen visas från 30°C.

1. Ställ in ugnsfunktion och temperatur.

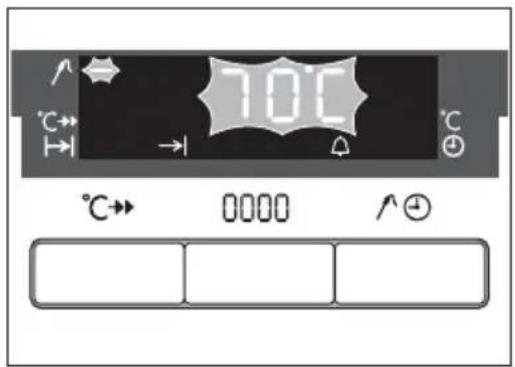

När inställd innertemperatur har uppnåtts, ljuder en signal och ugnen stängs automatiskt av.

30°C °C→ → °C °C→ 0000 ^④

700°C °C→ → °C °C→ 0000 ↑+

1. Tryck på en valfri knapp för att stänga av signalen.

Varning: Matlagningstermometern är het! När kontakten och spetsen dras ur finns risk för brännskador!

1. Drag ut matlagningstermometerns kontakt från matlagningstermometeruttaget och tag ut köttet från ugnen.

2. Stäng av ugnen.

- Tryck upprepade gånger på knappen Funktionsval ⏻ tills funktionen Matlagningster-mometer blinkar och den inställda innertemperaturen visas i displayen.

-Andra eventuellt temperaturen med eller.

Kontrollera resp ändra ugnstemperatur

–Vid tryck på eller visas ugnstemperaturen.

-Ändra eventuellt ugnstemperaturen genom att åter trycka på eller. —

Varning: Rengör bara matlagningstermometern med en fuktig duk!

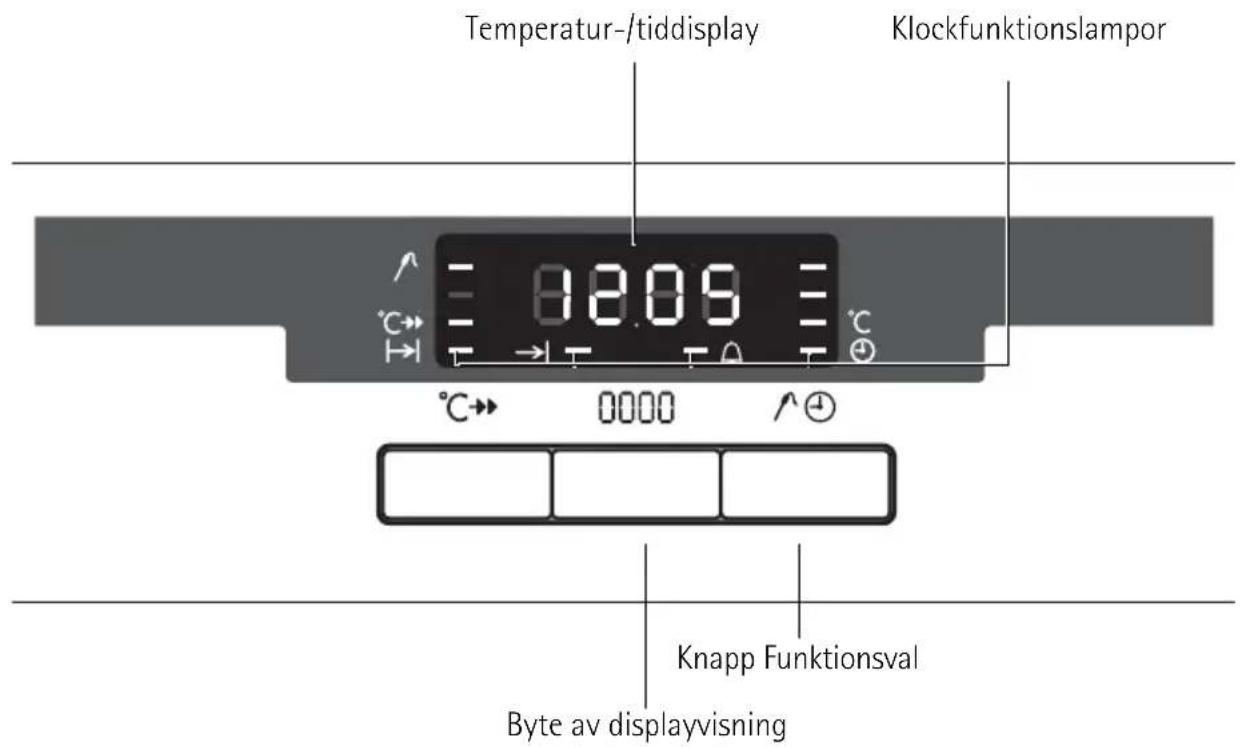

Displayfunktioner

Temperatur-/tiddisplay Klockfunktionslampor 8.09 °C→ °C→ 0000 Knapp Funktionsval Byte av displayvisning

Koktid |→|

För att ställa in hur länge ugnen ska vara igång.

Stopptid →

För att ställa in när ugnen ska stängas av.

Signalur

För att ställa in en kort tid. Efteråt hörs en signal.

Denna funktion kan användas även då ugnen inte är igång.

Klocka

För att ställa in, ändra eller kontrollera tiden.

(Se även kapitlet "Före den första användningen").

Anvisningar för klock-funktionerna

• Efter val av en klockfunktion blinkar den därtill hörande funktionslampan i ca 5 sekunder. Under denna tid kan de önskade tiderna ställas in eller ändras med vredet + + .
• Efter inställning av den önskade tiden blinkar funktionslampan åter ca 5 sekunder. Därefter lyser funktionslampan. Den inställda tiden börjar räknas ner.
• När klockfunktionerna Koktid |→| och Stopptid →| gått ut, måste vredet för ugns-funktioner ställas på "0".
• Med knappen Displayen 📊 ℃ kan växlas mellan ugnstemperatur och klocka.

Kontrollera inställd eller kvarvarande tid

Tryck upprepade gånger på knappen Funktionsval tills resp klockfunktion blinkar och den inställda eller kvarvarande tiden visas.

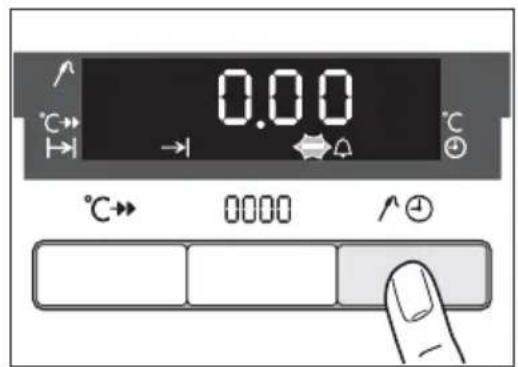

Signalur

1. Tryck upprepade gånger på knappen Funktionsval tills funktionslampan Signalur blinkar.

0.00 °C→ → °C °C→ 0000 ↑④

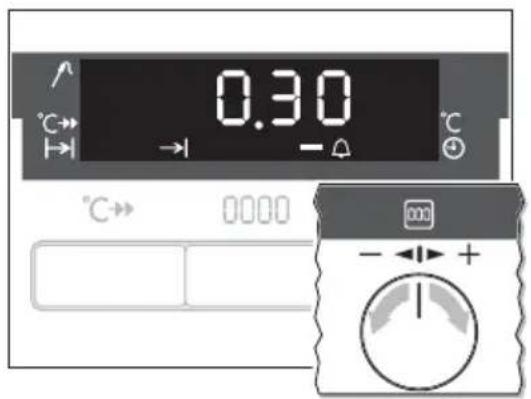

1. Ställ in den önskade tiden med vredet + - (max 99.00minuter). Funktionslampan Signalur ∅yser.

När 90% av den inställda tiden har gått ljuder en signal.

0.30 °C→ → - △ °C °C→ 0000 +

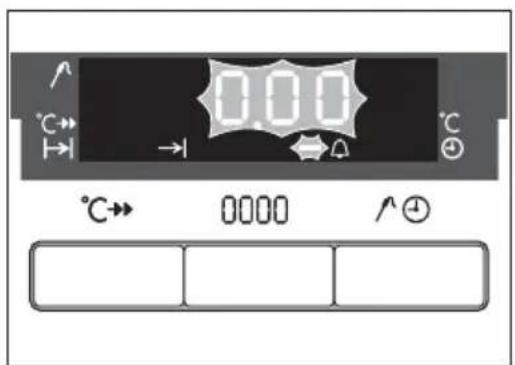

När den inställda tiden gått ut, blinkar "0.00" och funktionslampan. En signal ljuder. Stänga av blinkningar och signal: Tryck på en valfri knapp.

0.00 °C→ → °C→ 0000 ^④

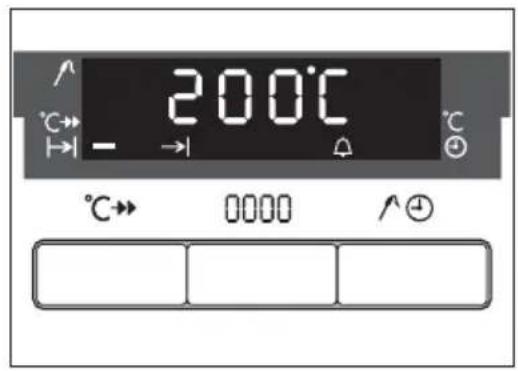

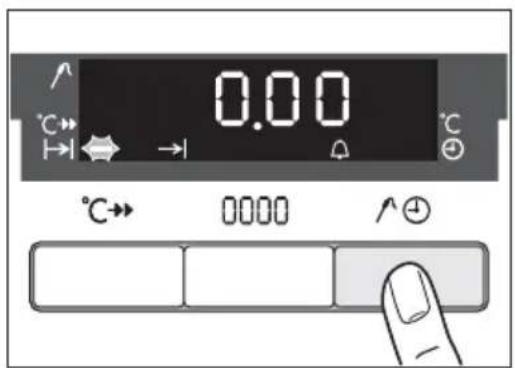

Koktid |→|

1. Välj ugnsfunktion och temperatur.
2. Tryck upprepade gånger på knappen Funktionsval tills funktionslampan Koktid lällnkar.

0.00 °C→ → °C→ 0000 ↑④

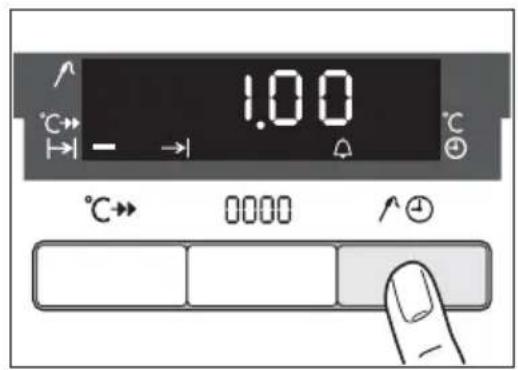

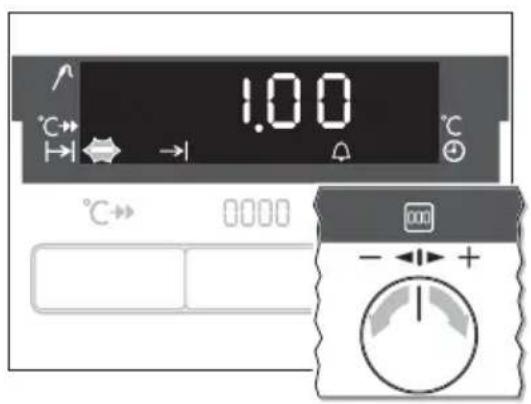

1. Ställ in den önskade tillagningstiden med vredet + + .

1.00 °C→ → °C °C→ 0000 +

Funktionslampan Koktid lyser och ugnen slås genast på.

200°C °C→ → °C °C→ 0000 ↑④

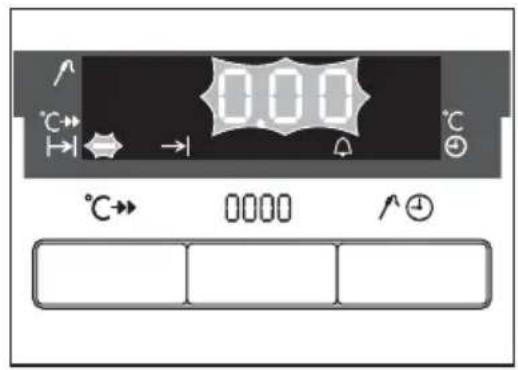

När den inställda tiden gått ut, blinkar "0.00" och funktionslampan. I 2 minuter ljuder en signal. Ugnen slås från.

000 °C→ → °C→ 0000 ↑④

Stänga av blinkningar och signal: Ställ vredet för ugnsfunktioner på "0".

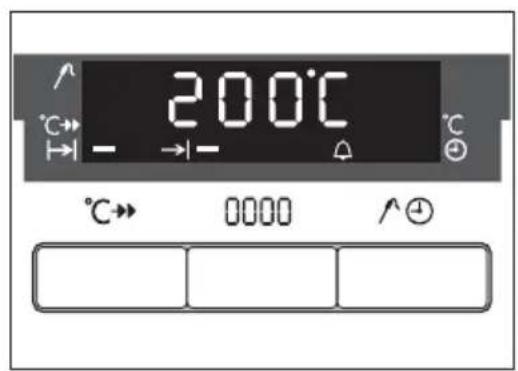

Stopptid →

1. Välj ugnsfunktion och temperatur.

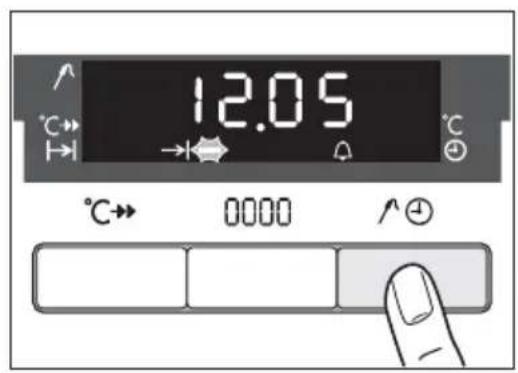

2. Tryck upprepade gånger på Funktionsval tills funktionslampan Stopptid bihkar.

12.05 °C→ → °C °C→ 0000 ↑④

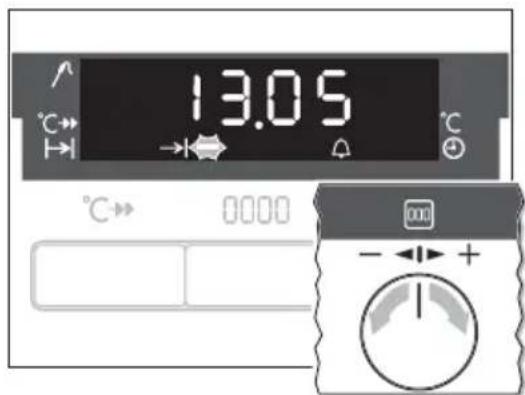

1. Ställ in den önskade avstängningstiden med vredet + + .

13.05 °C °C °C→ 0000

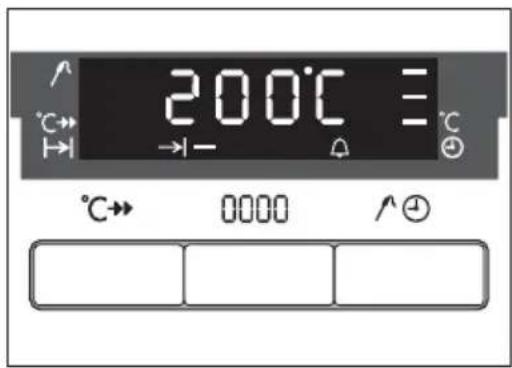

Funktionslampan Stopptid lyser och ugnen slås genast på.

200°C °C→ →- °C °C→ 0000 ^+

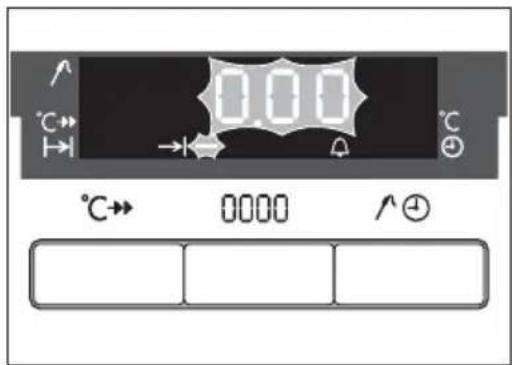

När den inställda tiden gått ut, blinkar "0.00" och funktionslampan. I 2 minuter ljuder en signal. Ugnen slås från.

0.00 °C→ 0.000 ↑①

Stänga av blinkningar och signal: Ställ vredet för ugnsfunktioner på "0".

Koktid och Stopptid kombinerat

Koktid och Stopptid kan användas samtidigt, om ugnen automatiskt skall slås på eller stängas av vid en senare tidpunkt.

1. Välj ugnsfunktion och temperatur.

2. Ställ med funktionen Koktid in tillagnings- tiden för rätten. Här 1 timma.

1.00 °C→ → °C→ 0000 ↑④

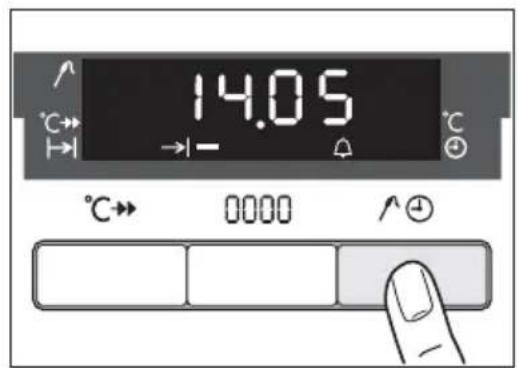

1. Ställ in den tid när rätten skall vara klar med funktionen Stopptid → Här klockan 14:05.

14.05 °C→ →- °C °C→ 0000 ↑+

Funktionslamporna Koktid och Stopptid lyser och i displayen visas temperaturen. Här 200°C.

Ugnen slås automatiskt till på vid den beräkna- de tidpunkten. Här klockan 13:05.

Och när den inställda tiden har gått ut slås den från av igen. Här klockan 14:05.

200°C °C→ - →- °C °C→ 0000 ^+

Ytterligare funktioner

Ugnens barnsäkring

Ugnen har en barnsäkring. När barnsäkringen har kopplats in kan ugnen inte användas.

Ingen ugnsfunktion får vara vald för att kunna koppla in barnsäkrin-gen.

Inkoppling av barnsäkring

1. Vrid vredet + åt vänster och håll det kvar.
2. Tryck dessutom på knappen Funktionsval tills displayen visar "SAFE".
   Barnsäkringen är nu inkopplad.

SAFE 0000 ↑④ 300 - +

Urkoppling av barnsäkring

1. Vrid vredet + åt vänster och håll det kvar.
2. Tryck dessutom på knappen Funktionsval till\$ "SAFE" slocknar i displayen. Barnsäkringen är nu urkopplad och ugnen kan åter användas.

Ugnens automatiska avstängning

Slås inte ugnen från efter en bestämd tid eller ändras inte temperaturen, stängs den automatiskt av.

Senast inställd temperatur blinkar i temperaturdisplayen.

Ugnen stängs av vid en ugnstemperatur på:

30 - 120°C after 12,5 timmar
120 - 200°C after 8,5 timmar
200 - 250°C after 5,5 timmar
250 - max°C after 3,0 timmar

Igångsättning efter automatisk avstängning

Stäng av ugnen helt. Därefter kan den åter tas i bruk.

Den automatiska avstängningen upphävs när klockfunktionen Koktid eller Stopptid är inställd.

Mekaniskt lås för lucka

När ugnen levereras är låset för luckan inaktiverat.

Aktivera lås för lucka

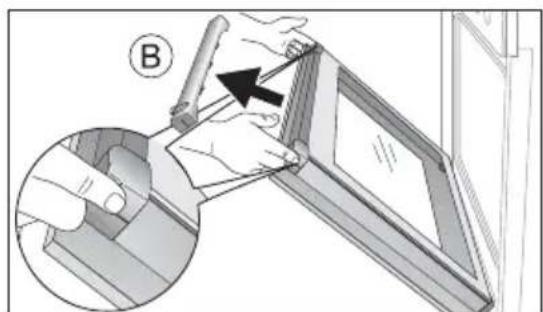

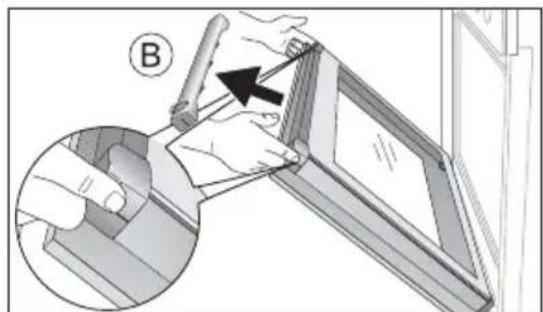

1. Fatta tag på båda sidor av lucktätningen(B) på luckans överkant och tryck inåt för att öppna spärren. Drag därefter bort lucktätningen uppåt.

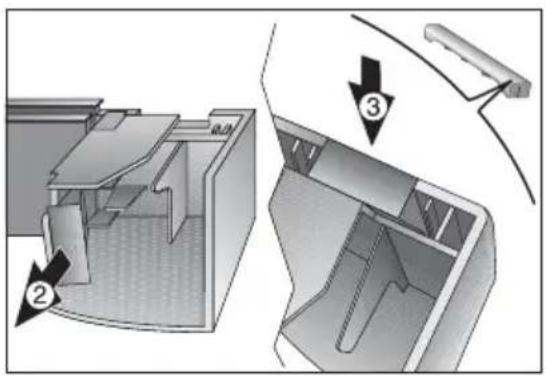

2. Aktivera spak: Ta ur spaken (1) och skjut den 4 mm åt vänster (2)skjuta in (3).

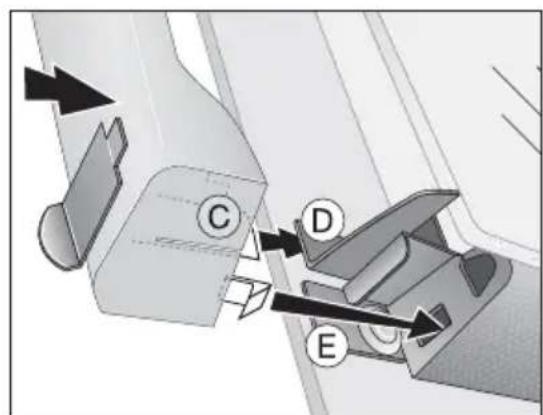

3. Fatta lucktätningen (B) på sidorna, lägg den mot insidan av luckkanten och sätt på lucktätningen (B) på luckans överkant.

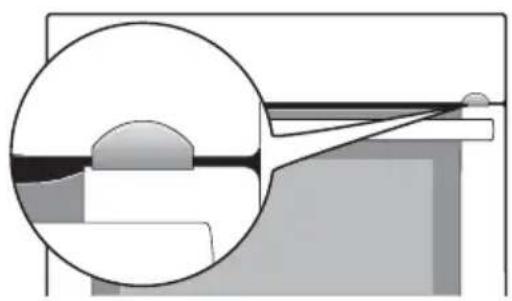

På den öppna sidan av lucktätningen(B) finns en styrskena (C). Denna ska skjutas in mellan det yttre luckglaset och styrvinkeln(D). Spärren(E) ska snäppa in.

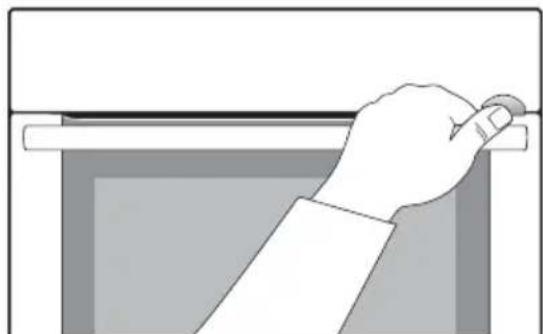

1. Tryck ned spaken.
2. Öppna luckan.

Stäng luckan utan att trycka på spaken.

Inaktivera luckans lås

Om du vill inaktivera luckans lås ska du skjuta tillbaka spaken åt höger. Följ beskrivning- en ovan.

i

Det mekaniska låset för luckan upphävs inte genom att ugnen stängs av.

Demontera lås för lucka

1. Fatta tag på båda sidor av lucktätningen(B) på luckans överkant och tryck inåt för att lossa spärren. Drag därefter bort lucktätningen uppåt.

1. Ta ut tätningen från undersidan av lucktätningen (B)(2) och skjut in den (3).

2. Fatta tag på båda sidorna av lucktätningen (B), lägg den mot insidan av luckkanten och sätt på lucktätningen(B) på luckans överkant.

På den öppna sidan av lucktätningen(B) finns en styrskena (C). Denna ska skjutas in mellan det yttre luckglaset och styrvinkeln (D). Spärren (E) ska snäppa in.

Användningsområden, tabeller och tips

Bakning

Ugnsfunktion: Varmluft eller Över-Undervärme

Bakformar

- För Över-Undervärme lämpar sig formar av mörk metall och belagda formar.

- För Varmluft äsäven ljusa metallformar lämpliga.

Nivåer

- Bakning med Över-Undervärme är möjligt på en nivå.

- Med Varmluft kan Du baka på upp till 3 plåtar småkakor:

1 plåt: till exempel Nivå 3

1 bakform: till exempel Nivå 1

2 plåtar: till exempel Nivå 1 och 3

3 plåtar: Nivå 1, 3 och 5

Allmänna anvisningar

• Sätt in plåten med den nedåtlutande kanten framåt!
• Du kan med Över-Undervärme □ eller Varmluft 🔒 samtidigt baka två formar bredvid varandra på gallret. Gräddningstiden blir bara obetydligt längre.

i

Plåtarna kan slå sig under gräddningen, om du lagt djupfrysta varor på dem. Det beror på den stora temperaturskillnaden mellan de djupfrysta varorna och den varma ugnen. Plåtarna återfår sin form igen efter att de kallnat.

Anvisningar för baktabellerna

I tabellerna hittar du lämpliga temperaturer, gräddningstider och nivåer för ett urval av rätter.

• Temperaturerna och gräddningstiderna är riktvärden, eftersom de är beroende av degens sammansättning och mängd samt bakformen.
• Vi rekommenderar, att Du ställer in den lägre temperaturen första gången och först vid behov väljer en högre temperatur, till exempel om Du önskar en starkare färgsättning eller om gräddningen tar för lång tid.
• Hittar du inte konkreta uppgifter för ett eget recept, använd då uppgifter för ett liknande bakverk.
• Gräddningstiden kan förlängas med cirka 10-15 minuter om Du gräddar mjuka kakor på plåtar eller i formar på flera nivåer.
• Grädda fuktiga bakverk (till exempel pizza, fruktkaka etc) på en nivå.
• Höjdskillnader på det som skall gräddas kan leda till ojämn färgsättning i början av gräddningen. Ändra i så fall inte temperaturinställningen. Färgskillnaderna jämnar ut sig under gräddningens gång.
• Din nya ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa därför invanda inställningar (temperatur, stektider) ch nivåer enligt rekommendationerna i följande tabell.

#

Vid längre gräddningstider kan Du stänga av ugnen ca 10 minuter innan gräddningstiden gått ut, för att utnyttja eftervärmen.

Om inget annat anges, gäller tabellerna för insättning i kall ugn.

Baktabell

Bakning på en nivå

Typ avbakverk	Ugnsfunktion Nivå			Temperatur°C	Tidtim: min
Bakverk i formar
Mjuk kaka, tung		Varmluft	1	150-160	0:50-1:10
Sandkaka/fruktkaka		Varmluft	1	140-160	1:10-1:30
Mjuk kaka, lätt		Varmluft	1	160-170	0:25-0:45
Tårtbotten av mördeg Varmluft		170-180		1)	0:10-0:25
Tårtbotten av sockerkaka		Varmluft	3	150-170	0:20-0:25
Formbröd		Över-Undervärme	1	170-190	0:40-1:00
Smulpaj (2 formar ∅20cm,diagonalt insatta)		Varmluft 1 180-190 0:25-0:35
Äppelpaj (2 formar ∅20cm,diagonalt insatta)		Över-Undervärme	1 190-210 0:35-0:50
Typ avbakverk	Ugnsfunktion		Nivå	Temperatur°C	Tidtim: min
Paj med mycket fyllning (tillexempel Quiche Lorraine)		Varmluft 1 160-180 0:45-1:10
Cheese cake		Över-Undervärme	1	170-190	1:00-1:30
Bakverk på bakplåtar
Vetefläta-/krans		Över-Undervärme	3	170-190	0:30-0:40
Vetebullar Över-Undervärme	3200-220			1)	0:10-0:15
Bröd (rågbröd)-först-sedan		Över-Undervärme 1		2301)160-180	0:250:30-1:00
Petits-choux/bakelser		Över-Undervärme	3	160-1701)	0:15-0:30
Rulltårta Över-Undervärme 3	220-230			1)	0:06-0:10
Portionsbröd, småfranska		Varmluft	3	170-1901)	0:15-0:25
Muffins Över-Undervärme 3	180-200			1)	0:12-0:30
Matbröd, Ijust2)		Varmluft 3 150-170		1)	0:30-0:50
Hålkakor, tekakor		Varmluft	3	190-2101)	0:15-0:30
Pizza (med mycket fyllning)2		Varmluft 1 180-200		1)	0:30-1:00
Pizza (tunn)		Varmluft	1	200-2201)	0:10-0:25
Småkakor
Mördegskakor		Varmluft	3	150-160	0:06-0:20
Flarn		Varmluft	3	150-160	0:15-0:20
Maränger		Varmluft	3	80-100	2:00-2:30
Makroner		Varmluft	3	100-120	0:30-0:60
Pepparkakor		Varmluft	3	160-1701)	0:08-0:15
Smördegskakor		Varmluft	3	170-1801)	0:20-0:30

1) Förvärm ugnen
2) Använd plåt eller långpanna

Bakning på flera nivåer

Typ av bakverk	Varmluft VarmluftNivå nerifrån		Temperatur°C	Tidtim: min
	2 nivåer	3 nivåer
Bakverk på bakplåtar
Matbröd, ljust	1 / 4	---	160-180^1)	0:35-0:60
Vetebröd	1 / 3	---	140-160	0:30-0:45
Småfranska	1 / 4	---	180-190^1)	0:20-0:30
Typ av bakverk	Varmluft Nivå nerifrån		Temperatur °C	Tid tim: min
	2 nivåer	3 nivåer
Småkakor
Mördegskakor	1 / 3	1 / 3 / 5	150-160	0:15-0:35
Flarn	1 / 3	---	160-170	0:25-0:40
Maränger	1 / 3	---	80-100	2:10-2:50
Makroner	1 / 3	---	100-120	0:40-1:20
Pepparkakor	1 / 3	---	160-170	0:10-0:25
Smördegskakor	1 / 3	---	170-180^1)	0:30-0:50

1) Förvärm ugnen

Tips för bakning

Bakresultat	Möjlig orsak	Åtgård
Kakan har för ljus botten	Fel nivå	Sätt in kakan längre ner
Kakan faller ihop (blir de-gig, vattenränder)	För hög baktemperatur	Sänk baktemperaturen något
	För kort baktid	Förläng baktidenBaktider kan inte förkortas med en högre baktemperatur
	För mycket vätska i degen	Använd mindre vätskaBeakta blandningstiderna, fram-för allt vid användande av köks-maskiner
Kakan är för torr	För låg temperatur	Höj temperaturen
	För lång baktid	Minska baktiden
Kakan blir ojämnt brun	För hög baktemperatur och för kort baktid	Sänk baktemperaturen och för-läng baktiden
	Degen är ojämnt fördelad	Fördela degen jämnt på plåten
	Fettfilter är isatt	Tag bort fettfiltret
Kakan blir inte klar inom den angivna baktiden	För låg temperatur	Höj baktemperaturen något
	Fettfilter är isatt	Tag bort fettfiltret

Tabell Paj-Pizza Läge

Typ av bakverk	Nivå	Temperatur °C	Tid tim min
Pizza (tunn)	1	180 - 200^1)	20 - 30
Pizza (med mycket fyllning)	1	180 - 200	20 - 30
Fruktpaj, mazarinkaka 1 180 - 200 45 - 60
Spenatpaj 1 160 -180 45 - 60
Quiche Lorraine 1 170 - 190 40 - 50
Cheese cake m. mördegsbotten 1 140 - 160 60 - 90
Kesopaj m. mördegsbotten 1 140 - 160 50 - 60
Täckt äppelpaj 1 150 - 170 50 - 70
Grönsakspaj 1 160 - 180 50 - 60
Brödkakor 1 250 - 270		1)	10 - 20
Smördegstårta	1 160 - 180	1)	40 - 50
Piroger	1 180 - 200	1)	15 - 25

1) Förvärm ugnen

Tabell för ugnsrätter

Maträttt	Ugnsfunktion		Nivå	Temperatur °C	Tid tim: min
Potatisgratäng, Makaroni-pudding		Över-Undervärme	1	180-200	0:45-1:00
Ugnspannkaka		Över-Undervärme	1	190-210	0:25-40
Lasagne		Över-Undervärme	1	180-200	0:25-0:40
Gratinerade grönsaker ^1)		Varmluft	1	160-170	0:15-0:30
Gratinerad baguette ^1)		Varmluft	1	160-170	0:15-0:30
Söta puddingar		Över-Undervärme	1	180-200	0:40-0:60
Fiskpudding		Över-Undervärme	1	180-200	0:30-1:00
Fyllda grönsaker		Varmluft	1	160-170	0:30-1:00

1) Förvärm ugnen

Tabell djupfrysta färdigrätter

Maträtt	Ugnsfunktion		Nivå	Temperatur °C	Tid
Djupfryst pizza	(8300)	Över-Undervärme	3	enligt tillverka-rens anvisning	enligt tillverka-rens anvisning
Pommes frites1)(500 g)	(6700)	Varmluft	3	200-220 °C	enligt tillverka-rens anvisning
Baguetter Över-Undervärme 3				enligt tillverka-rens anvisning	enligt tillverka-rens anvisning
Fruktkaka Över-Undervärme 3				enligt tillverka-rens anvisning	enligt tillverka-rens anvisning

1) Anmärkning: Vänd pommes frites 2 till 3 gånger

Stekning

Ugnsfunktion: Över-Undervärme eller Gratinering

Stekkärl

• Alla värmebeständiga kärl går att använda till stekning (följ tillverkarens anvisningar!).
• Stora stekar kan Du steka direkt i långpannan eller på gallret med långpanna under.
• Vi rekommenderar att steka alla magra typer av kött i en stekgryta med lock. Köttet blir då saftigare.
• Alla typer av kött, som skall ha en stekyta, kan stekas i en stekgryta utan lock.

Anvisningar för stektabellen

Angivelserna i följande tabell är riktvärden.

• Vi rekommenderar att kött och fisk som steks i ugnen väger minst 1kg.
• För att förhindra att köttsaft bränner fast, rekommenderar vi att lite vätska tillsätts i stekkärlet.
• Vänd steken vid behov (efter 1/2 - 2/3 av stektiden).
• Ös stora stekar och fåglar flera gånger under stektiden med steksky. Därigenom blir stekresultatet bättre.
• Stäng av ugnen ca 10 minuter före stektidens slut, för att utnyttja eftervärmen.

Stektabell

Slag av kött Mängd Ugnsfunktion Nivå					Temperatur °C	Tid tim min
Nötkött
Grytstek 1-1,5 kg		☐	Över-Under-värme	1 200-250 2:00-2:30
Rostbiff/nötstek röd 1-1,5 kg		☐	Över-Under-värme	1	125 1:15-1:45
Rostbiff/nötstek, rosa	1-1,5 kg	☐	Över-Under-värme	1	125 1:30-2:00
Nötstek, genomstekt 1-1,5 kg		☐	Över-Under-värme	1	125 1:40-2:20
Fläskkött
Slag av kött	Mängd	Ugnsfunktion		Nivå	Temperatur °C	Tid tim min
Skinkstek, karré	1-1,5 kg	[7764]	Gratinering	1	160-180	1:30-2:00
Kotlett, kassler	1-1,5 kg	[20CHH]	Gratinering	1	170-180	1:00-1:30
Köttfärslimpa	750 g-1 kg		Gratinering	1	160-170	0:45-1:00
Fläsklägg (förkokt)	750 g-1 kg		Gratinering	1	150-170	1:30-2:00
Kalvkött
Kalvstek	1 kg	[XXOY]	Gratinering	1	160-180	1:30-2:00
Lamm
Lammbog, lammstek	1-1,5 kg		Gratinering	1	150-170	1:15-2:00
Lammsadel	1-1,5 kg		Gratinering	1	160-180	1:00-1:30
Vilt
Harsadel, harlår upp till	1 kg	[HJZ7]	Över-Under-värme	3 220-250 1)		0:25-0:40
Rådjurs-/ hjortsadel	1,5-2 kg	[3XSC] —	Över-Under-värme	1 175-200 1:15-1:45
Rådjurs-/ hjortbog	1,5-2 kg	— [9ZK]	Över-Under-värme	1 175-200 1:30-2:15
Fågel
Kycklingdelar	vardera 200-250g	[SADH]	Gratinering 1 200-220 0:35-0:50
Halv kyckling	vardera 400-500g	[HHSA]	Gratinering	1	190-210	0:35-0:50
Kyckling, poulard	1-1,5 kg	[THKT]	Gratinering	1	190-210	0:45-1:15
Anka	1,5-2 kg	[XYTR]	Gratinering	1	180-200	1:15-1:45
Gås	3,5-5 kg	[IMAGE]	Gratinering	1	160-180	2:30-3:30
Kalkon	2,5-3,5 kg		Gratinering	1	160-180	1:45-2:30
Kalkon	4-6 kg	[IMAGE]	Gratinering	1	140-160	2:30-4:00
Fisk (ångkoka)
Hela fiskar i folie	1-1,5 kg		Över-Under-värme	1 200-210 0:35-0:50

Tabell Matlagningstermometer

Det som skall tillagas Innertemperatur
Nötkött
Rostbiff eller filé, blodig	50-55 °C
Rostbiff eller filé, röd	55-60 °C
Rostbiff eller filé, rosa (medium)	60-65 °C
Rostbiff eller nötstek, genomstekt	70-75 °C
Fläskkött
Fläskkarré med ben 80-85 °C
Tjocka revbensspjäll 76 °C
Rimmad skinka 70-74 °C
Bog, skinkbit 75 °C
Hel kotlett, fläskfilé 65-70 °C
Köttfärslimpa 75-80 °C
Kalvkött
Kalvstek, rosa 70 °C
Kalvstek, genomstekt 75 °C
Lamm
Lammsadel, lammstek, rosa 70 °C
Lammstek, lammbog, genomstekt 75 °C
Vilt
Harsadel, harlår 70-75 °C
Rådjurssadel, hjortsadel, rosa 70 °C
Rådjursbog, hjortbog 75 °C
Fågel
Hel kyckling	85 °C
Kyckling/kalkonbröst	75 °C
Kalkon, hel eller halv	90 °C
Fisk
Hel fisk ca 1 kg (gös, torsk)	65 °C
Hel lax/sida, ca 1 kg 58 °C
Matbröd
- Mörkt	96 °C
- Ljust	94 °C
- Vitt	92 °C

Tabell Matlagningstermometer

Det som skall tillagas Innertemperatur
Nötkött
Rostbiff eller filé, blodig	50 - 55 °C
Rostbiff eller filé, röd	55 - 60 °C
Rostbiff eller filé, rosa (medium)	60 - 65 °C
Rostbiff eller nötstek, genomstekt	70 - 75 °C
Fläskkött
Fläskkarré med ben 80 - 85 °C
Tjocka revbensspjäll 76 °C
Rimmad skinka 70 -74 °C
Bog, skinkbit 75 °C
Hel kotlett, fläskfilé 65 - 70 °C
Köttfärslimpa 75 - 80 °C
Kalvkött
Kalvstek, rosa 70 °C
Kalvstek, genomstekt 75 °C
Lamm
Lammsadel, lammstek, rosa 70 °C
Lammstek, lammbog, genomstekt 75 °C
Vilt
Harsadel, harlår 70 - 75 °C
Rådjurssadel, hjortsadel, rosa	70 °C
Rådjursbog, hjortbog	75 °C
Fågel
Hel kyckling	85 °C
Kyckling/kalkonbröst	75 °C
Kalkon, hel eller halv	90 °C
Fisk
Hel fisk ca 1 kg (gös, torsk)	65 °C
Hel lax/sida, ca 1 kg 58 °C
Matbröd
- Mörkt	96 °C
- Ljust	94 °C
- Vitt	92 °C

Observera: Grilla alltid med stängd ugnslucka.

Förvärm alltid den tomma ugnen med grillfunktionen i 5 minuter!

• Sätt in gallret på den rekomenderade nivån vid grillning.
• Sätt alltid in långpannan på 1. nivån nerifrån.
• Grilltiderna är riktvärden.
• Grillning är speciellt lämpligt för platta köttstycken och fisk.

Grilltabell

Det som skall grillas Nivå		Grilltid
		1. sidan	2. sidan
Hamburgare 4 8-10 min 6-8 min
Fläskfilé 4 10-12 min 6-10 min
Grillkorv 4 8-10 min 6-8 min
Tournedos av ox- eller kalvfi-lé	4	6-7 min	5-6 min
Oxfilé rostbiff (ca 1 kg)	3	10-12 min	10-12 min
Rostat bröd ^1)	3	4-6 min	3-5 min
Varma smörgåsar	3	6-8 min	---

1) Förvärm inte

Upptining

Ugnsfunktion: Upptining (futan temperaturinställning)

• Ta ur rätten ur förpackningen och ställ den på en tallrik på gallret.
• Täck inte över med en tallrik eller skål, då detta avsevärt förlänger upptiningstiden.
• Sätt in gallret på 1. nivån nerifrån vid upptining.

Upptiningstabell

Maträttt	Upptinings-tid min	Efteruppti-ningstid min	Anmärkning
Kyckling, 1000 g 100-140 20-30			Lägg kycklingen på ett upp och nervänt tefat på en stor tallrikVänd efter halva tiden
Kött, 1000g	100-140	20-30	Vänd efter halva tiden
Kött, 500g	90-120	20-30	Vänd efter halva tiden
Forell, 150g 25-35 10-15 ---
Jordgubbar, 300g 30-40 10-20 ---
Smör, 250g 30-40 10-15 ---
Grädde, 2 x 200g	80-100 10-15		Det går även bra att vispa grädde med ännu lätt frusna bitar
Tårta, 1400g	60	60	---

Torkning

• Använd smör-eller bakpapper på galler.
• Bästa resultatet erhålls om ugnen stängs av efter halva torkningstiden, öppna luckan och låt ugnen kylas av under natten.
  •Torka därefter färdigt.

Det som skall torkas	Temperatur i °C	Nivå		Tid i timmar (riktvärde)
		1 nivå	2 nivåer
Grönsaker
Bönor	60-70	3	1 / 4	6-8
Paprika (strimlor)	60-70	3	1 / 4	5-6
Soppgrönsaker	60-70	3	1 / 4	5-6
Svampar	50-60	3	1 / 4	6-8
Kryddörter	40-50	3	1 / 4	2-3
Frukt
Plommon	60-70	3	1 / 4	8-10
Aprikoser	60-70	3	1 / 4	8-10
Äppelbitar	60-70	3	1 / 4	6-8
Päron	60-70	3	1 / 4	6-9

Konservering

• Använd bara vanliga konserveringsglas som har samma storlek.
• Glas med skruvlock eller bajonettförslutning och metallburkar är inte lämpliga att använda.
• Använd fals 1 vid konserveringen.
• Använd långpannan och det finns det plats för upp till sex enliters konserveringsglas.
• Konserveringsglasen ska vara lika mycket fyllda och ha klämman fastsatt.
• Ställ konserveringsglasen på långpannan, så att de inte rör vid varandra.
• Häll cirka 1/2 liter vatten i pannan., så attpannan, så att det blir tillräckligt med fuktighet i ugnen.
• Stäng av ugnen eller sänk temperaturen till 100°C när vätskan börjar bubbla i de första glasen (vid enlitersglas efter cirka 35-60 minuter, se tabellen).

Konserveringstabell

De angivna konserveringstiderna och temperaturer är riktvärden.

Det som skall konserveras	Temperatur i°C	Konservera tills det börjar bubbla i min	Fortsätt koka till 100 °C i min
Bär
Jordgubbar, blåbär, hallon, mogna krusbär	160-170 35-45 ---
Omogna krusbär 160-170 35-45 10-15
Frukt
Päron kvitten, plommon 160-170 35-45 10-15
Grönsaker
Morötter ^1)	160-170 50-60	5-10
Gurka	160-170 50-60 ---
Blandade pickles	160-170	50-60	15
Kålrabbi, ärtor, sparris	160-170 50-60 15-20

1) Låt stå i frånslagen ugn

Rengöring och skötsel

Varning: Vid rengöring skall ugnen vara avstängd och kall.

Varning: Av säkerhetsskäl, rengör inte ugnen med ånga eller högtryckstvätt.

Observera: Använd inga repande rengöringsmedel, vassa rengöringsverktyg eller skrapor.

Använd inte repande rengöringsmedel eller vassa metallskrapor vid rengöring av luckglaset eftersom detta kan repa ytan, vilket kan medföra att glaset spricker.

Apparatens utsida

• Torka av apparatens framsida med en mjuk duk och varmt diskvatten.
• Använd lämpligt rengöringsmedel som finns tillgängligt i handeln på metallfronter.
• Använd inte skurmedel eller svampar som kan ge upphov till repor.

Ugnsutrymme

Varning: Vid rengöring skall ugnen vara avstängd och kall.

Rengör ugnen efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast. Föremål som ej tagits ur ugnen kan vid Pyrolys orsaka färgförändringar på ytan.

1. När ugnsluckan öppnas tänds ugnsbelysningen automatiskt.
2. Torka ur ugnen efter varje användning med diskmedel och vatten och låt torka.

Använd Pyrolys för att avlägsna hårt sittande smuts.

Observera! Var vänlig beakta tillverkarens anvisningar vid användning av ugnsspray.

Tillbehör

Diska och torka av alla delar (galler, bakplåt) ordentligt efter varje gång som de använts. Lägg dem i vatten en liten stund för att lättare få dem rena.

Fettfilter

1. Rengör fettfiltret i hett vatten med handdiskmedel i alternativt i en diskmaskin.
2. Koka det i lite vatten och 2-3 matskedar rengöringsmedel för diskmaskiner, om smutsen bränts fast ordentligt.

Rengöring med pyrolys

Varning: Ugnen blir mycket het under denna process. Håll absolut barn borta från ugnen.

Observera! Före genomförande av rengöring med pyrolys skall alla borttagbara delar även ugnsstegarna tas ut ur ugnen.

Om extra tillbehöret ugnsstegar med bakplåtsskenor används, skall dessa tas ut före rengöring med pyrolys.

Om ugnsstegar eller ugnsstegar med bakplåtsskenor är kvar i ugnen visas 'C1' i displayen.

På grund av en säkerhetsfränkoppling, som finns för att skydda ugnsstegarna/ugnsstegarna med bakplåtsskenor, startar inte rengöring med pyrolys.

Visas 'C3' i displayen, startar inte den pyrolytiska rengöringen. Stäng ugnsluckan ordentligt.

Rengöring med pyrolys

1. Avlägsna först grövre smuts manuellt.

2. Välj ugnsfunktion Pyrolys.

-I displayen visas "3:15",

-koktid blinkar i ca. 5 sekunder.

Därefter startar den pyrolytiska rengöringen.

Öppna inte ugnsluckan under uppvärmningen eftersom processen då avbryts.

Ugnsbelysning är ur funktion.

När en viss temperatur uppnås läses ugnsluckan.

Staplarna i värmeindikeringen lyser tills luckan åter är upplåst.

Ändra tiden för rengöring med pyrolys

1. Gör så som beskrivs under "Rengöring med pyrolys".

2. Så länge Koktid |→| blinkar, välj med + eller — den önskade tiden:

"2:15" eller "3:15".

Koktid blinkar i ca. 5 sekunder.

Därefter startar rengöringen med pyrolys.

Om Koktid |→| inte blinkar längre, tryck igen på knappen Funktionsval ⏻ och gör sedan inställningen.

Ändra avstängningstid för rengöring med pyrolys

Avstängningstiden kan ändras med klockfunktionen Stopptid → | (inom 2 minuter efter inställning av rengöring med pyrolys).

När används olika rengöring med pyrolys:

P2 - 2:15 = Pyrolys lätt: För lätt smutsig ugn

P1 - 3:15 = Pyrolys intensiv: För mycket smutsig ugn

Ugnsstegar

Det går att ta bort ugnsstegarna på både den högra och den vänstra sidoväggen i ugnen för att bättre kunna rengöra sidoväggarna.

Borttagning av ugnsstegar

Dra först ut stegen framtill från ugnens sida (1) och häng sedan av den baktill (2).

Isättning av ugnsstegar

Viktigt! Styrstavarnas avrundade ändar måste peka framåt!

Montera ugnsstegen igen genom att först hänga i den baktill (1) och sedan sticka in den framtill och därefter trycka till (2).

-Skruva ut alternativt slå av säkringarna i säkringsskåpet.

Lägg en trasa på ugnens botten som skydd för både lampan och glaset.

Byte av ugnslampan/rengöring av skyddsglaset

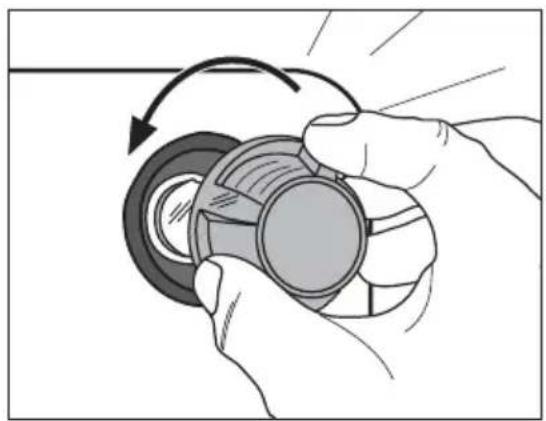

1. Ta bort skyddsglaset genom att vrida det åt vänster och rengör det.

2. Om nödvändigt: Byt ut ugnsbelysningen 40 W, 230 V, 300 °C, värmebeständig.

3. Sätt tillbaka skyddsglaset.

Byte av ugnslampan på sidan/ rengöring av skyddsglaset

1. Ta bort den vänstra ugnsstegen.

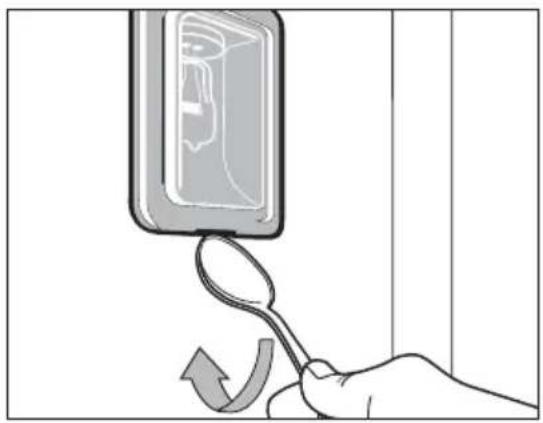

2. Ta bort skyddsglaset med hjälp av ett smalt, trubbigt föremål (till exempel en tesked) och rengör det.

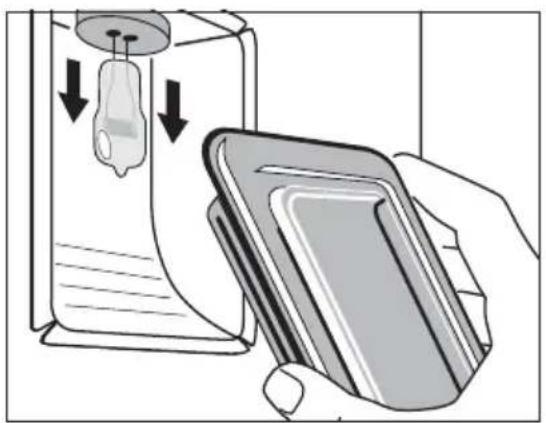

3. Vid behov: Byt halogen-ugnslampa. Beställ ny lampa vid Electrolux Service (se under Service/Kundtjänst).

Ta alltid i halogenbelysningen med en trasa, för att undvika att fettrester bränns fast.

1. Sätt tillbaka skyddsglaset.
2. Sätt tillbaka ugnsstegarna.

Vid rengöring av ugnsutrymmet kan ugnsluckan tas bort.

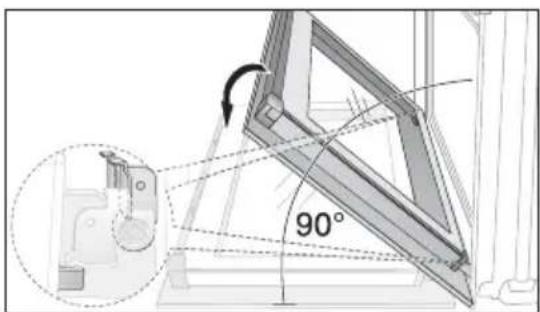

1. Öppna ugnsluckan helt.

90°

1. Fäll ut spaken (A) på båda luckgångjärnen helt.

1. Stäng ugnsluckan till första spärrläget (ca 45°).

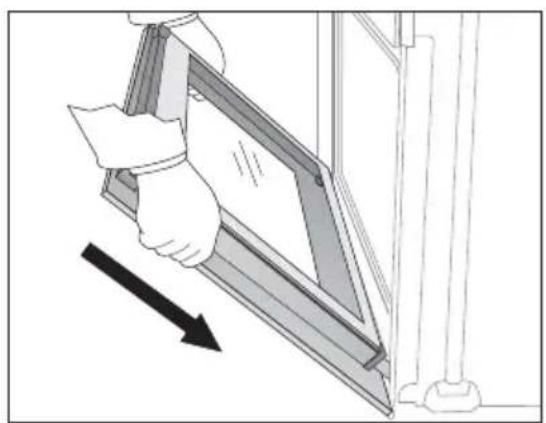

2. Fatta med händerna på ugnsluckans sidor och drag den snett uppåt från ugnen (Försiktigt: Den är tung!).

Lägg luckan med utsidan neråt på ett mjukt, jämnt underlag, till exempel en filt, för att undvika repor.

45°

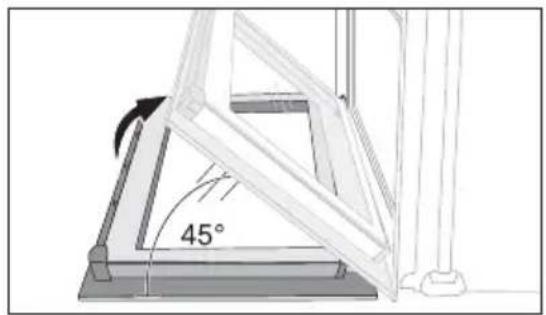

1. Fatta i ugnsluckans sidor med händerna och håll den i en vinkel på ca 45°. Sätt urtagen på luckans nederkant på ugnens gångjärn. Låt luckan glida ner tills det tar emot.

2. Öppna ugnsluckan helt.

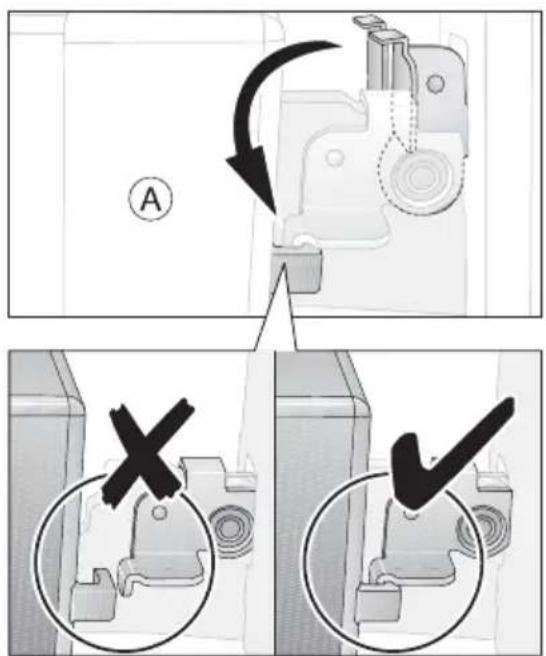

1. Fäll tillbaka spaken (A) på båda gångjärnen till sitt ursprungliga läge.

Ugnsluckan är försedd med fyrdubbla glasskivor. De inre glasskivorna kan tas bort för rengöring.

Observera! Vid påverkan av våld, framför allt på luckans kanter, kan glaset gå sönder.

1. Öppna ugnsluckan helt.

90° A A

1. Fäll ut spaken (A) på båda luckgångjärnen helt.

2. Stäng ugnsluckan till första spärrläget (ca 45°).

3. Fatta på båda sidor av lucktätningen (B) på luckans överkant och tryck inåt för att öppna spärren. Drag därefter bort lucktätningen uppåt.

4. Fatta i luckglasens övre kant och drag dem efter varandra uppåt ur styrspåret.

45°

Rengör luckglasen noga med vatten och diskmedel. Torka därefter av dem noga.

1. Sätt i luckglasen efter varandra snett uppifrån i spåret på luckans nederkant och sänk ner dem.

Först de båda små glasskivorna, den största skivan sist.

1. Fatta lucktätningen (B) på sidorna, lägg den mot insidan av luckkanten och sätt på lucktätningen (B) på luckans överkant.

På den öppna sidan av lucktätningen (B) finns en styrskena (C). Denna skall skjutas in mellan det yttre luckglaset och styrvinkeln (D). Spärren (E) skall snäppa in.

1. Öppna ugnsluckan helt.

90°

1. Fäll tillbaka spaken (A) på båda gångjärnen till sitt ursprungliga läge.

Problem Möjlig orsak Åtgård
Ugnen värms inte upp Ugnen är inte påslagen Slå på ugnen
		Klockan är inte inställd Ställ in klockan
		De nödvändiga inställningarna är inte gjorda
		Ugnens automatiska avstängning har löst ut
		Säkringen i fastighetens elcentral (säkringsskåpet) har löst ut
		Kontrollera säkringen. Kontakta en auktoriserad elektriker om säkringen löser ut flera gånger.
Ugnsbelysningen fungerar inte	Ugnslampan är trasig Byt ugnslampa
Pyrolysen fungerar inte (i displayen visas C1)	Ugnsstegar/ugnsstegar med bakplåtsskenor är inte borttagna	Tag bort ugnsstegar/ugnsstegar med bakplåtsskenor
Pyrolysen fungerar inte (i displayen visas C2)	Matlagningstermometern är in-satt	Tag bort matlagningstermometern
Pyrolysen fungerar inte (i displayen visas C3)	Luckan är inte ordentligt stängd eller lucklåset är trasigt	Stäng luckan ordentligt
Ugnsluckan är låst Ugnen är inte ansluten, lucklåset är aktiverat		Anslut ugnen och vänta minst 10 sekunder tills den röda temperaturkontrollampan slocknar
I tiddisplayen visas F2 Luckan är inte ordentligt stängd eller lucklåset är trasigt		Stäng luckan ordentligt;Slå av och åter på ugnen med säkringen i fastighetens el-central eller med automatsäk- ringen i säkringsboxen;Kontakta Electrolux Service om felkoden visas igen
I tiddisplayen visas F11 Kortslutning i matlagningster-mometern eller så sitter inte kontakten ordentligt i uttaget		Sätt i matlagningstermometerns kontakt ordentligt i ut-taget på ugnens sida
I displayen visas en felkod som inte finns angiven ovan	Elektronikfel Slå av och åter på ugnen med säkringen i fastighetens el-central eller med automatsäk- ringen i säkringsboxen;Kontakta Electrolux Service om felkoden visas igen

Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder.

Varning! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren.

Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden.

Anvisning för ugnar med metallfront:

Det kan, på grund av din ugns kalla front, bildas imma för en kort stund på luckans innersta glas, efter att luckan öppnats och strax efter bakning eller stekning.

Avfallshantering

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvin- ningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsliten

Symbolen 📁 på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Varning: Gör den utslitna ugnen obrukbar, så att den blir helt ofarlig, innan den lämnas till återvinning.

Skilj ugnen från elförsörjningen och ta bort elkabeln från den.

Installationsanvisning

Varning: Montering och anslutning av apparaten får endast utföras av en behörig fackman.

Beakta denna anvisning, då garantin i annat fall inte gäller vid ev. skador.

Säkerhetsanvisningar för installatören

• I den elektriska installationenn skall en anordning ingå, som gör det möjligt att skilja apparatens samtliga poler från nätet, med en kontaktöppning av minst 3 mm. Lämplig brytanordning är t. ex. LS-strömställare, säkringar (skruvsäkringar skall tas ut ur fattningen), Fl-strömställare och skydd.
• Beröringskyddet skall garanteras genom monteringens utförande.
• Apparatskåpets säkerhetskrav skall uppfylla kraven enligt normen DIN 68930.
• Inbyggnadsugnar och inbyggnadshällar är utrustade med speciella anslutningsdon. Av säkerhetsskäl får de endast kombineras med apparater från samma tillverkare.

Användning av värmeskydds lister för spisar och ugnar med pyrolys är inte tillåtet om nischen är försedd med en bakvägg och tillsluten bottenplatta.

Med en minst 20 mm avkortad bottenplatta och en sockelventilation med samma tvär-snitt är inbyggnad dock möjlig.

1 200 cm² 560 min. 20 530 min. 590° 550 min. 30 541 546 114 594 10 584 10 567 21 594

2 max. R1200mm 140 130 3

4 alternativ 100 H05VV-F H05RR-F min. 1,60 m

5 90°

6 2x 3,5x25 +

Garanti/Kundtjänst

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida [e-mail]

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du på vår hemsida www.electrolux.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ...... Produktnummer ...... Serienummer ...... Inköpsdatum ....

Hur och när uppträder felet ?

Europa-Garanti

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

• Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.
• Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.
• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hus-hållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet.

Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

www.electrolux.com

Albania +35 5 4 261	450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone] Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark +45 70 11	74 00 Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Fürther Straße 246, 90429 Nürnberg
Eesti [phone]	Mustamäe tee 24, 10621	Tallinn
España +34 902 11	63 88	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania	[phone]	Žirmūnu 67, LT-09001 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland +31 17 24	68 300	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warszawa
Portugal [phone]		Quinta da Fonte - Edificio Gonçalves Zarco - Q 352774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera	[phone] Industriestrasse 10, CH-5506 Mägenwil
Slovenija [phone]		Electrolux Ljubljana d.o.o.Gerbičeva 98, 1000 Ljubljana
Slovensko [phone]		Electrolux Slovakia s.r.o., Electrolux Domá-ce spotrebièe SK, Seberíniho 1, 821 03 Bra-tislava
Suomi www.electrolux.fi
Sverige [phone]		Electrolux Service, S:t Göransgatan 143,S-105 45 Stockholm
Türkiye [phone]		Tarlabași caddesi no : 35 TaksimIstanbul
Россия [phone]		129090 Москва, Олимпийский проспект, 16,БЦ „Олимпик“
Україна [phone]		04074 Київ, вул.Автозаводська,2а, БЦ „Алкон“

Service och reservdelar

Kontrollera vid tekniska störningar om Du med hjälp av bruksanvisningen (avsnitt "Vad gör jag om...") själv kan avhjälpa felet.

Kontakta Electrolux Service eller någon av våra service partner om Du inte kan avhjälpa felet själv.

För att snabbt kunna hjälpa Dig, behöver vi följande uppgifter:

-Modellbeteckning

-Produktnummer (PNC)

-Serienummer (S-Nr)

(Nummer, se typskylt)

-Typ av fel

För att Du skall ha nödvändiga beteckningar till hands, rekomenderar vi att Du skriver in dem här:
