BRUKSANVISNING QR1500I Husqvarna-Electrolux

Vinkyl för inbyggnad

Husqvarna QR1500i

Bruksanvisning

Innehållsförteckning

Avfallshantering av emballage och uttjänt utrustning 4

Installation/installationsplats 5

Kylen behöver luft 6

Inbyggnad 6

Elektrisk anslutning 7

Beskrivning av apparaten 8

Inre utrustning 8

Kontrollpanel 8

Ibruktagande – inställning av temperatur, avstängning 8

Byte av belysning 10

Rätt lagring 11

Idealiska dricktemperaturer 11

Avfrostning 12

Rengöring 12

Energispartips 12

Felsökning och felavhjälpning 13

Garanti 14

Driftljud 14

Bästa kund

Läs igenom bruksanvisningen noggrant innan du tar kylen i bruk. Den innehåller viktig information om säker användning, installation och skötsel av apparaten.

Spara bruksanvisningen för framtida bruk. Ge den vidare om apparaten eventuellt byter ägare.

Kylskåpet överensstämmer med allmänt erkända tekniska regler och EG-direktivet/EEG (lågspänningsdirektivet) och är SEV-provad enligt EMC-direktivet 89/336/EEG och EN 55014.1993.

- Den elektriska säkerheten (beröringsskydd) ska säkerställas genom inbyggnad.

• Nätspänning 230 V/50 Hz.

- Använd endast apparaten för hushållsändamål och enligt beskrivningen i bruksanvisningen.

- Om du har fått en skadad apparat ska du omedelbart kontakta din leverantör.

- Reparationer och andra ingrepp får endast utföras av en servicetekniker.

- Före rengöring ska strömförsörjningen brytas; dra ut kontakten eller slå ifrån säkringen.

- Dra aldrig ut kontakten genom att dra i sladden. Dra heller inte ut kontakten ur uttaget med våta händer. Greppa alltid i kontakten och dra den rakt ut ur uttaget.

- Denna apparat är CFC- och HFC-fri och innehåller det miljövänliga köldmediet isobutan (R600a) i små mängder.

- Var försiktig vid hanteringen av apparaten så att kylkretsen inte skadas. Om kylkretsen ändå kommer till skada ska öppen eld och alla typer av tändkällor undvikas. Lufta ut rummet i några minuter där apparaten står.

- En apparat med skadad kylkrets får inte tas i bruk.

- I inbyggt läge ska man se till att ventilationsöppningarna inte är täckta. Om apparaten används fel eller till fel ändamål eller inte repareras fackmässig kan inget ansvar tas för eventuella skador. I ett sådant fall är alla garanti- och skadeståndsanspråk uteslutna.

- Vid skador på apparatens nätsladd måste den bytas ut av tillverkaren, tillverkarens kundservice eller av liknande kvalificerad person så att risker undviks.

- Varning: Använd ingen elektrisk utrustning inuti apparaten.

Avfallshantering

Information om apparatens emballage

Avfallshantera apparatens emballage på ett miljöriktigt sätt. Allt använt emballage är miljövänligt och återvinningsbart.

Om materielen: Plasterna kan också återvinnas och är märkta enligt följande:

PE< för polyeten, t.ex. det yttre höljet och påsarna inuti.

PS< för skummad polystyren, t.ex. de stötdämpande delarna, principiellt CFC-fri.

Kartongdelarna tillverkas av returpapper och bör också lämnas till pappersinsamlingen.

Avfallshantering av uttjänt utrustning

Av miljöskäl måste kylskåp avfallshanteras på ett miljöriktigt sätt. Detta gäller både för ditt gamla kylskåp och för ditt nya när det en dag är uttjänt.

Varning! Gör uttjänta apparater obrukbara före bortskaffandet. Dra ut nätkontakten, kapa nätsladden, avlägsna eller förstör eventuella lås. På så sätt förhindrar du att lekande barn läser in sig i apparaten (kvävningsrisk!) eller råkar ut för andra livsfarliga situationer.

Anvisningar för avfallshantering:

- Apparaten får inte slängas bland hushållsavfall eller grovsopor.

- Köldmediekretsen, särskilt värmeväxlaren på apparatens baksida, får inte skadas.

- Symbolen på produkten eller produktens emballage upplyser om att denna produkt inte får hanteras som normalt hushållsavfall,

utan måste lämnas till en återvinningscentral för el- och elektronikavfall. Genom att avfallshantera denna produkt på ett miljöriktigt sätt skyddar du miljön och dina medmänniskors hälsa. Miljön och hälsan äventyras vid felaktig avfallshantering. Mer information om återvinning av denna produkt får du i kommunen där du bor eller i affären där du köpt produkten.

Installation

Installationsplats

Apparaten ska stå i ett väl ventilerat och torrt utrymme.

Omgivningstemperaturen påverkar apparatens strömförbrukning och funktion.

Därför bör apparaten

• inte utsättas för direkt solljus
• inte stå vid element, bredvid en spis eller andra värmekällor
• endast stå på platser vars omgivningstemperatur motsvarar klimatklassen som apparaten är konstruerad för.

Klimatklassen anges på typskylten som sitter uppe till höger inuti apparaten. Tabellen nedan visar vilken omgivningstemperatur som hör till vilken klimatklass:

Klimatklass	för omgivningstemperatur från
SN	+10 till +32 °C
N	+16 till +32 °C
ST	+18 till +38 °C
T	+18 till +43 °C

Förhindra att kylen blir varm genom att hålla tillräckligt avständ från andra föremål och montera en lämplig värmeskyddsplatta. Säkerställ att kylen har tillräcklig ventilation.

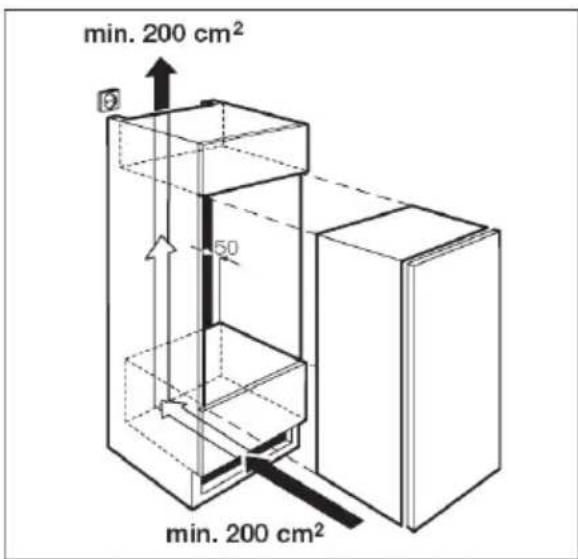

Kylen behöver luft

Kylens dörr tätar i stort sett inbyggnadsnischen helt. Därför måste ventilationen ske genom öppningen i möbelsockeln. Den uppvärmda luften måste kunna avvika uppåt genom luftschaktet vid möbelns bakvägg. Ventilationsöppningarna måste vara minst 200 cm².

min. 200~cm^2

min. 200 ~cm^2

min. 200 cm² 50 min. 200 cm²

Varning! För att inte påverka apparatens funktion negativt får dessa ventilationsöppningar inte täckas.

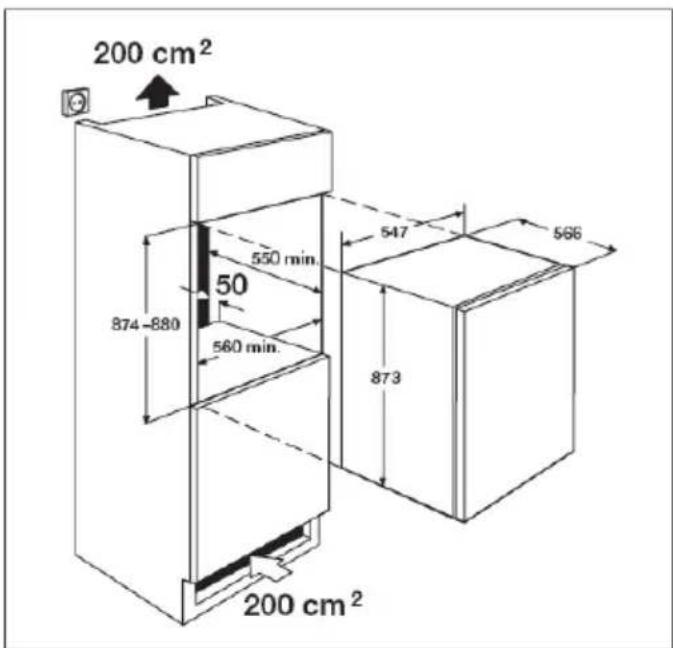

Inbyggnad

Måttritning

200 cm ^4

200 cm ^4

50

200 cm² 550 min. 50 874-880 560 min. 547 873 566 200 cm²

Kontrollera efter inbyggnaden av apparaten, särskilt efter byte av dörrstopp, att dörrtätningen sluter tätt runt om. En otät dörrtätning kan leda till ökad kondensation och därigenom till högre energiförbrukning (se även avsnittet "Felsökning och felavhjälpning").

Elektrisk anslutning

För den elektriska anslutningen krävs ett korrekt installerat, jordat eluttag. Det ska vara placerat på ett sådant sätt så att nätkontakten kan dras ut.

Det jordade eluttaget som behövs för anslutningen av apparaten bör sitta till vänster eller höger om inbyggnadsnischen. Den elektriska avsäkringen måste vara på minst 10/16 ampere. Om uttaget inte längre är åtkomligt vid inbyggd apparat måste en lämplig åtgärd vidtas i elinstallationen så att apparaten kan skiljas från elnätet (säkring, kontaktöppningsbredd på min. 3 mm). Kontrollera före ibruktagandet att märkspänningen och strömtypen på apparatens typskylt stämmer överens med värdena för nätspänningen på installationsplatsen.

T.ex. AC 220 ... 240 V 50 Hz eller

220 ... 240 V\~ 50 Hz

(dvs. 220 till 240 volt växelström, 50 hertz)

Typskylten sitter uppe till höger inuti apparaten.

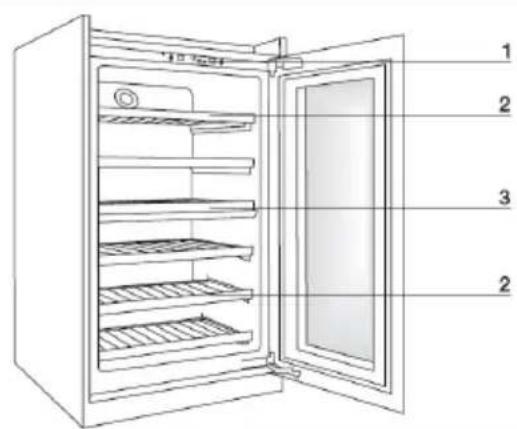

Beskrivning av apparaten

1 Till-/fränkoppling av apparaten Tryck på knappen i minst 3 sek.
2 Temperaturval uppe (5 till 18 °C kan ställas in) Rekommendation: 5–12 °C (idealiskt för vitt vin, se även sida 11) Tryck på knappen i 3 sek. – indikeringen blinkar Temperaturen kan ställas in stegvis.
2a Temperaturval nere (5 till 18 °C kan ställas in) Rekommendation: 12–18 °C (idealiskt för rött vin, se även sida 11) Den inställda temperaturen i den undre zonen måste alltid vara samma eller högre än i den övre zonen.

3 Supercool

Tryck på knappen i 3 sek. – den gula kontrollampan lyser.

Apparaten kyler den övre zonen i 24 timmar vid +5 °C och sedan automatiskt vid den inställda temperaturen.

4 Tända innerbelysningen permanent:

Tryck i 3 sek. ON

Tänd innerbelysning endast när dörren öppnas:

Tryck i 3 sek. OFF

Om dörrarna är öppna längre än 5 minuter ljuder ett dörrlarm. Detta kan stängas av genom att man trycker på en valfri knapp.

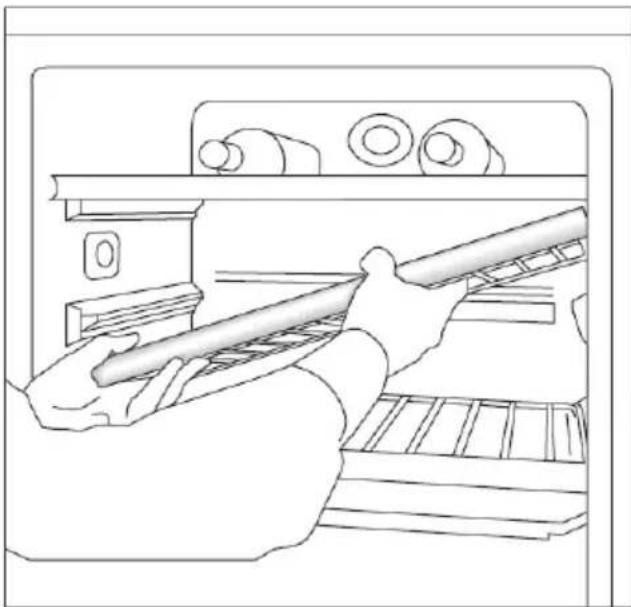

Flyttning av hyllor

Hyllorna kan flyttas i höjdled. Dra hyllan framåt, lyft upp den vid dörrsidan och ta ut den. Insättning på en annan höjd görs i omvänd ordningsföljd.

Mellanbottnen kan flyttas 1 läge uppåt eller nedåt. Dra framåt från bakväggen och lyft upp den vid dörrsidan. Insättning på en annan höjd görs i omvänd ordningsföljd. Var uppmärksam på att mellanbottnens bakre del skjuts in i det avsedda urtaget i bakväggen.

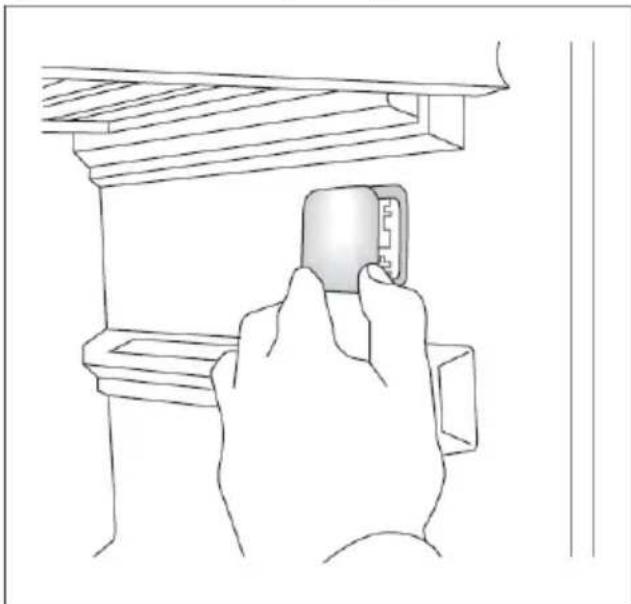

Byte av LED-belysning

Klicka av LED-belysningen. Lossa stickkontakten till LED-belysningen.

Sätt i den nya LED-belysningen i omvänd ordning.

Observera: Använd endast original LED-belysningar från tillverkaren.

Rätt lagring

Apparaten har 2 separat inställbara temperaturzoner (båda är inställbara från 5 till 18 °C):

Övre facket vitt vin, champagne, mousserande vin, rosévin

Nedre facket rött vin

Observera att den inställda temperaturen i det undre facket alltid måste vara samma eller högre än i det övre facket.

Idealiska dricktemperaturer

6-8°	champagne, mousserande vin, chasselas, riesling, sauvignon blanc, unga chardonnayer, söta viner och alla roséviner
8-10°	mogna chardonnayer och sauternes
13-15°	gamay, unga merlotviner, unga pinot noir-viner
15-17°	ung bordeaux, lätt cabernet, barbera, merlot
16-18°	stora bourgogneviner, bordeaux, italienska, spanska, kaliforniska etc.
17-18°	Barolo, Reciotto Amarone

(De lägre temperaturerna gäller för de enklare och de högre för de komplexare, kvalitativt finare vinerna i varje kategori.)

*Källa: Mövenpick

Avfrostning

Kylutrymmet frostas av automatiskt

Avfrostningen av förångaren bakom kylutrymmets bakvägg sker automatiskt. Avfrostningsvattnet fångas upp i avrinningsrännan bakom kylutrymmets bakvägg och leds vidare genom avloppshålet till uppsamlingsskålen på kompressorn där det avdunstar.

Rengöring och underhåll

Av hygieniska skäl bör apparatens innerutrymme inklusive den Inre utrustningen rengöras regelbundet.

Varning! Apparaten får inte vara ansluten till elnätet under rengöringen – risk för elstöt! Stäng av apparaten före rengöringsarbeten och dra ut nätkontakten eller slå ifrån/skruva ut säkringen.

Rengör aldrig apparaten med ångrengörare. Fukt kan tränga in till de elektriska komponenterna – risk för elstöt! Het ånga kan ge skador på plastdelar. Apparaten måste vara torr innan den tas i bruk igen.

OBS! Eteriska oljor och organiska lösningsmedel kan angripa plastdelar, t.ex. juice och syror från frukt och smör samt rengöringsmedel som innehåller ättiksyra. Se till att sådana substanser inte kommer i kontakt med apparatens delar. Använd inte skurmedel för rengöringen.

Energispartips

- Placera inte apparaten i närheten av spisar, värmeelement eller andra värmekällor. Vid högre omgivningstemperatur går kompressorn oftare och längre.

- Se till att apparaten har tillräcklig ventilation. Täck aldrig för ventilationsöppningarna.

- Håll inte dörren öppen längre än nödvändigt.

Felsökning och felavhjälpning

Eventuellt rör det sig endast om ett mindre fel som du kan åtgärda själv med hjälp av anvisningarna nedan. Utför inga andra arbeten om informationen nedan inte hjälper i det konkreta fallet.

Varning! Reparationer av vinkylen får endast utföras av fackman. Ej korrekt utförda reparationer kan resultera i avsevärd fara för användaren. Kontakta din återförsäljare eller vår kundservice vid behov av reparation.

Fel Möjlig orsak Åtgärd
Apparaten fungerar inte. Apparaten är inte tillkopplad.Nätkontakten är inte isatt eller sitter löst.Säkringen har löst ut eller är defekt.Eluttaget är defekt.		Sätt på apparaten.Sätt i nätkontakten.Kontrollera säkringen och byt om nödvändigt.Fel på elnätet ska åtgärdas av en behörig elektriker.
Kylutrymmestemperaturen är inte tillräcklig.	Temperaturen är inte riktigt inställd.Dörren har stått öppen en längre tid.Apparaten står bredvid en värmekälla.	Se avsnittet "Ibruktagande".Håll inte dörren öppen längre än nödvändigt.Se avsnittet "Installationsplats".
Innerbelysningen fungerar inte.	Defekt LED Se	avsnittet "LED-belysning".
Efter att temperaturinställningen har ändrats startar kompressorn inte direkt.	Detta är normalt, inget fel föreligger.	Kompressorn startar automatiskt efter en stund.
Felmeddelande F1 på kontrollpanelen	Övre givare är defekt.	Ring kundservice.
Felmeddelande F2 på kontrollpanelen	Undre givare är defekt.	Ring kundservice.
Felmeddelande F3 på kontrollpanelen	Fläkten är defekt.	Ring kundservice.

Garanti

Garantin gäller fr.o.m det datum apparaten har levererats till slutkonsumenten. Brister som uppstår under garantitiden trots korrekt användning och som beror på material- eller tillverkningsfel åtgärdas inom ramen för denna garanti av kundservice.

Garantin omfattar inte

• defekter som har uppstätt p.g.a. att bruksanvisningen inte har följts eller p.g.a. felaktig användning
• skadeståndsanspråk som överstiger våra garantisummor
• apparater som har reparerats av tredje part.

Driftljud

Helt normala ljud

Kylningen i kylskåpet möjliggörs av en kompressor (kylapparat). Kompressorn pumpar köldmediet genom kylsystemet. Då uppstår driftljud. Även när kompressorn har stängts av är ljud på grund av tryck- och temperaturskillnader oundvikliga.

Denna kyl är tillverkad enligt den senaste tekniken. Den är utrustad med en tyst kompressor och en ljudoptimerad kylkrets.

Ändå är vissa bestämda ljud inte helt oundvikliga och deras styrka beror på kylens storlek. Omedelbart efter att kompressorn sätts igång hörs driftljuden allra tydligast. De blir efter hand allt tystare.

Onormala ljud

Oftast uppstår onormala ljud på grund av olämplig inbyggnad. Kylen måste installeras/byggas in vågrätt och stabilt. Rörledningar får under inga omständigheter ligga emot en vägg eller andra möbler. Rörledningar får heller inte vidröra varandra.

I öppna kök eller vid kylar som är inbyggda i rumsdelare uppfattas de normala driftljuden intensivare. Detta är ingen brist hos kylen utan det beror på arkitekturen.

Slagord Orsak Anmärkning
Brummande Kylapparat	Normalt driftljud från	kylapparaten, styrkan beror på kylens storlek
Surrande Fläkt Normalt	driftljud från	ventilationen
Gurglande Bubblande Brusande	Kylkrets Normalt driftljud	när köldmediet strömmar genom kylkretsen
Väsande Kylkrets	Normalt driftljud när	köldmediet sprutas in i förångaren
Knackande Kylskåpets	hölje Normale,	temperaturberoende rörelser i materialen, t.ex. plast, isolering
