BRUKSANVISNING CS9622 ASKO

Spara bruksanvisningen för senare behov.

Kära kund,

Tack för att du har valt den här kvalitetsprodukten från ASKO. Vi hoppas att den kommer att motsvara dina förväntningar och uppfylla dina behov under många år framöver. Skandinavisk design är en kombination av rena linjer, vardagsfunktionalitet och hög kvalitet. Det är kännetecknen för alla våra produkter och anledningen till att de är så uppskattade världen över.

Asko CS9622/CS9722

Innehållsförteckning

Innan du använder spisen första

gången 3

Läs igenom bruksanvisningen 3

Rengöring av spisen före användning 3

Förpackningsmaterial 3

Skrotning 3

Skydd för över- och grillelement 5

Barnspärr för ugnsluckan 5

Hällskydd (extra tillbehör) 5

Akta barnen 5

Asko CS9622 6

Asko CS9722 7

Användning av kokhällen 8

Kokplattan 8

Energispartips 8

Användning av ugnen 9

Ugnsfunktioner 9

Några allmänna tips 10

Över- och undervärme 11

Grilla 13

Laga mat i ugn 14

Lågtemperaturstekning / varmhållning 14

Steka 14

Rengöring och skötsel 15

Bakplåtar och ugnspanna 15

Rent bakom spisen 15

Spisens yttre delar 15

Om spisen inte fungerar 18

Det här kan du göra själv 18

Installation 19

Anslutning till el 19

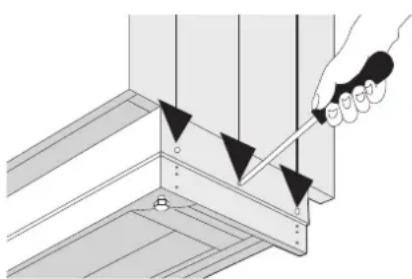

Justera höjden till rätt nivå 19

Inställning av sockeldjup 19

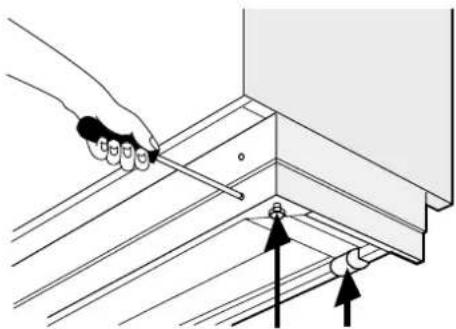

Spisen måste stå jämnt! 20

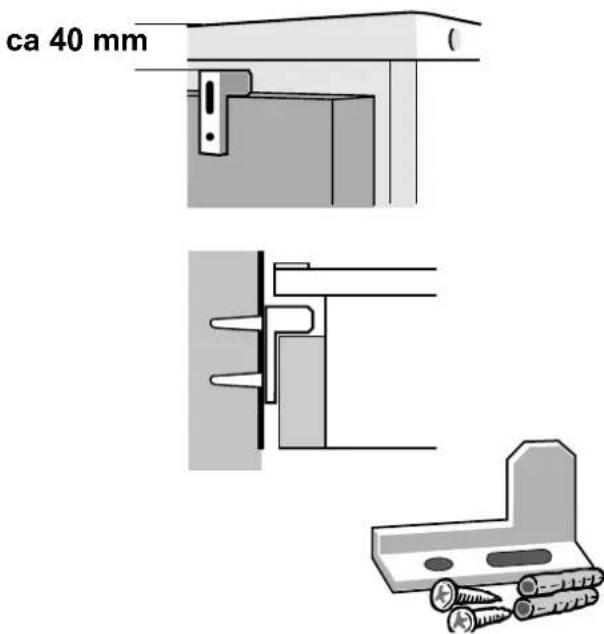

Inställning av spishällens djup 20

Innan du använder spisen första gången

Läs igenom bruksanvisningen

Läs hela bruksanvisningen innan du börjar använda spisen. Då lär du dig använda och sköta den rätt från början.

Rengöring av spisen före användning

1. Rengör ugnen

• Diska gallret, den emaljerade bakplåten och ugnspannan för hand eller i maskin.
• Rengör ugn med en mjuk duk och rengöringsmedel (t ex handdiskmedel) och skölj noga.

Spisplattorna är behandlade med rostskydds medel. Innan spisen används ska det brännas bort för att fungera som bäst. Sätt på två plattor i taget på högsta läge och låt dem stå på 3-5 minuter.

3. Hetta upp ugnen

I ugnen kan det fi nnas rester av olja från tillverkningen, detta behöver brännas bort innan du kan ta ugnen i bruk.

• Ta ut alla tillbehör från ugnen.
- Sätt ugnen på 225-250 °C och låt den sedan stå på tills det slutat lukta. Det brukar ta ca. 30-60 min.
- Öppna fönster eller starta spisfläkt, eftersom det både ryker och luktar. Stäng dörrar till angränsande rum. Undvik att vistas i rummet under avbränningen.
- Värmeelementen i ugnen kan surra lite när ugnen är tillkopplad. Det har dock ingen inverkan på spisens funktion. När spisen värms upp första gången kan man också höra knäppningar beroende på spän ningar.

Varning!

Risk för brännskador! Spisen blir het när den används. Vidrör inte hällen eller ugnsutrymmet under användning.

Obs!

Ventilationslocket får ej riktas mot väggen utan ska alltid riktas framåt (mot dig).

Förpackningsmaterial

Alla delar i emballaget kan återvinnas. Källsortera enligt din kommuns rekommen dationer.

Skrotning

Spisen får inte behandlas som vanligt hushållsavfall. För mer information om hantering, återvinning och återanvändning av spisen, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller buti ken där produkten inhandlades. Spise och märkt för återvinning.

Hjälp till att undvika olyckor även när spisen skall skrotas: Lossa den från vägguttaget och kapa sladden vid utgången från spisen.

Läs och spara bruksanvisningen för senare behov och kommande använd dare! Spara även pinnarna som levereras med spisen. De behövs vid borttag ning av ugnsluckan (se kapitlet "Rengöring av ugnsluckan").

Spisen är inte avsedd att användas av personer (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunskap. Sådana personer måste få instruktion av den person som har ansvaret för deras säkerhet, hur spisen ska användas.

Barn måste övervakas så att de inte leker med spisen eftersom de kan komma åt delar som är heta.

Einstallationen till fast kopplingsdosa skall utföras av behörig person och i enlighet med gällande bestäm melser.

Eventuella ingrepp i spisen skall utföras av behörig fackman. Arbete utfört av person utan tillräcklig kunskap kan försämra spisen samt leda till skada på person och/eller egendom.

Stig inte upp på hällen. Den kan skadas.

Kontrollera att spisens kabel inte kommer i kläm vid förflyttning av spisen, t ex vid installation och vid städning bakom spisen.

Tänk på att spisen är tung!

Använd alltid skyddshandskar vid förfl yttning av spisen.

Spisen är avsedd endast för i hushåll normalt före kommande matlagning och bakning. Används den för andra ändamål, kan det fi nnas risk för skada på per son och/eller egendom.

Använd endast kärl som är avsedda för kokplatta respektive ugn.

Lämna aldrig frityrkokning, smältning av fett, paraffi n eller annat lättantändligt utan tillsyn. Vid eventuell brand, nollställ spi-sens vred och stäng av köksfl äkten.

Obs!

Kväv elden med lock, använd aldrig vatten.

Lägg inte papper, plast o d på plattan. Lägg inte heller metallföremål på hällen. En av misstag påsatt platta kan få materialet att brinna/smälta och metallföremål blir heta.

Förvara inga brännbara föremål i ugnen. De kan antändas när ugnen sätts på.

Placera inte aluminiumfolie på ugnens botten och väg gar. Den kan skada emaljen i ugnen.

Använd aldrig skurmedel eller stålull vid rengöring. De kan skada spisens / ugnens ytor och ugnsluckan kan sprickas.

Vid lampbyte ska du alltid göra spisen strömlös!

Kontrollera att spisen är avstängd när den inte används, samtliga vred skall vara nollställda.

Vinterförvaring

Om spisen skall förvaras över vintern i lokaler som inte värms upp, skall den vara 2-3 timmar i temperatur på 20 °C innan den användes. Före vinterförvaring skall säkringarna till spisen tas ur elskåpet.

Barnsäkerhet

Tippskydd

Tippskyddet är till för att spisen inte skall kunna välta. Exem pelvis skall inte ett barn kunna stiga upp på ugnsluckan och tippa spisen. Montering - se sid 20.

Skydd för över- och grillelement

Framför över- och grillelementet fi nns det skydd så att man inte kan beröra dem.

Barnspärr ligger på temperaturvredet för ugnen. Kokplattorna och ugnen fungerar endast då barn spärren har kopplats från. Med barnspärr kan du förhindra att barn av misstag sätter på kokplattor eller ugn.

Så här kopplar du in barnspärren:

1. Dra ut temperaturvredet
2. Vrid ca 15 ° till vänster
3. Frigör vredet = Säkerhetsposition

Så här kopplar du från barnspärren:

1. Dra ut temperaturvredet
2. Vrid ca 15 ° till höger
3. Frigör vredet = Färdigt att använda

Barnspärr för ugnsluckan

Spisen är försedd med luckspärr, då blir luckan svårare att öppna för barn. Luckan öppnas genom att man först trycker på spärren under manöverpanelen och därefter drar i handtaget.

Aktivera luck- spärren genom att helt skruva ur skruven.

Ta luckspärren ur funktion genom att skruva ner skruven helt.

Förvaringslådan öppnas genom att dra i mitten av lådans nedre del.

Hällskydd (extra tillbehör)

Hällskyddet med eller utan ett visir framför vreden ska skruvas ihop och monteras på spisen. Se separat bruksanvisning som medföljer. Om kokkärlens handtag räcker över detta skydd, skall de vändas så att barnet inte kan röra vid dem.

Akta barnen!

Kastruller o d, spisens kokplatta och ugn blir vid användning mycket varma. Beröring kan ge bränn skador. Se till att barn inte vistas nära och kan komma åt dessa. Även andra ytor på spisen kan bli varma. Observera att kokplattor och kastruller behåller värmen en tid efter användning.

Asko CS9622

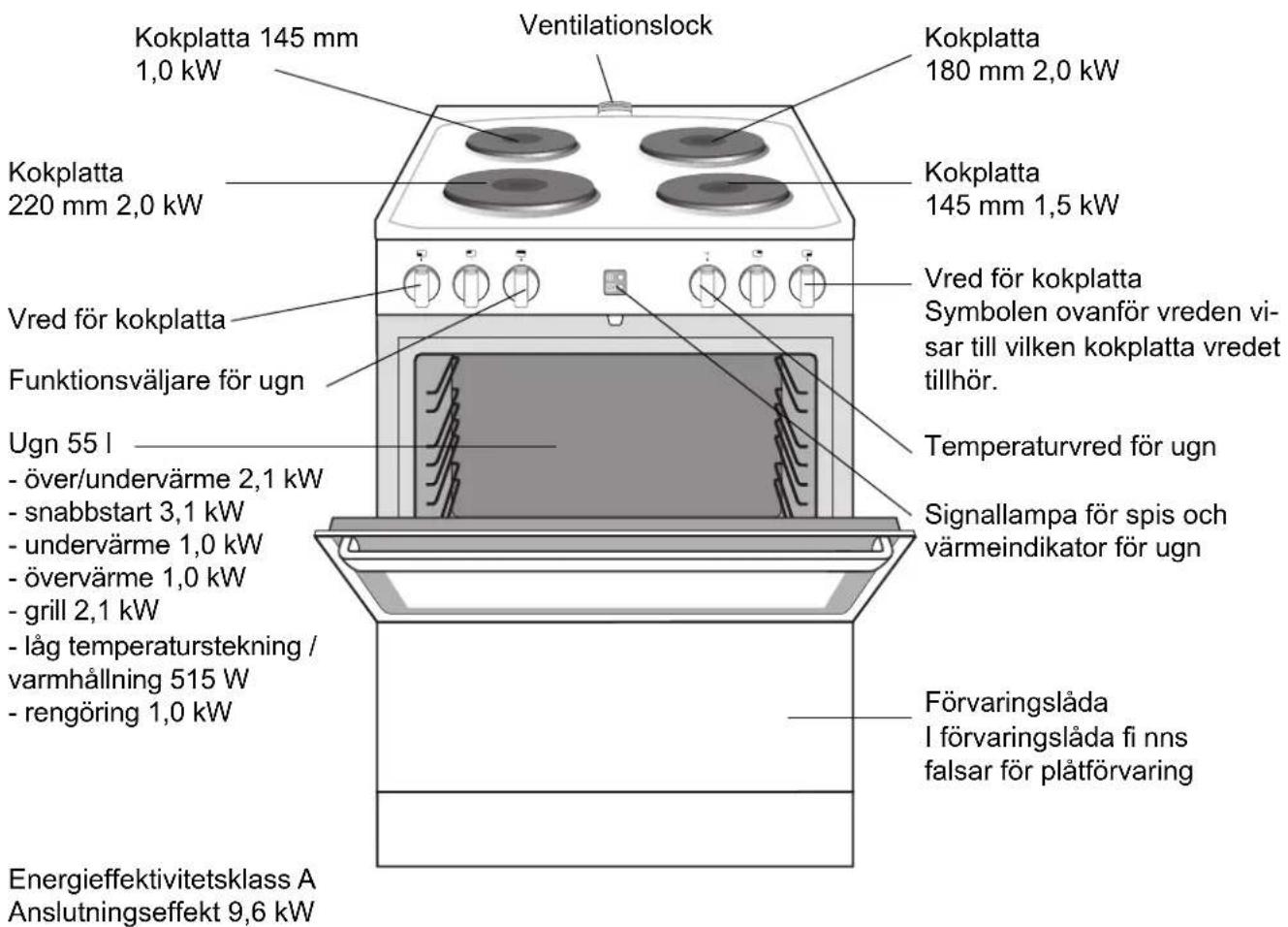

Kokplatta 145 mm 1,0 kW Ventilationslock Kokplatta 180 mm 2,0 kW Kokplatta 145 mm 1,5 kW Vred för kokplatta Symbolen ovanför vreden vis- sar till vilken kokplatta vredet tillhör. Funktionsväljare för ugn Ugn 55 l - över/undervärme 2,1 kW - snabbstart 3,1 kW - undervärme 1,0 kW - övervärme 1,0 kW - grill 2,1 kW - låg temperaturstekning / varmhållning 515 W - rengöring 1,0 kW Energieffektivitetsklass A Anslutningseffekt 9,6 kW Förvaringslåda l förvaringslåda fi nns falsar för plåtförvaring Temperaturvred för ugn Signallampa för spis och värmeindikator för ugn

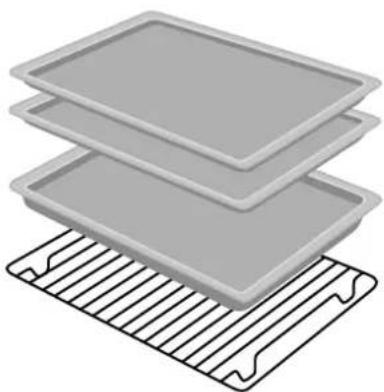

Tillbehör

2 bakplåtar

1 ugnspanna
1 ugnsgaller
1 tippskydd
2 pinnar för borttagning av ugnsluckan

Kokplatta 145 mm 1,0 kW Ventilationslock Kokplatta 180 mm 2,0 kW Kokplatta 145 mm 1,5 kW Vred för kokplatta Symbolen ovanför vreden visar till vilken kokplatta vredet tillhör. Funktionsväljare för ugn Ugn 55 l - över/undervärme 2,1 kW - snabbstart 3,1 kW - undervärme 1,0 kW - övervärme 1,0 kW - grill 2,1 kW - låg temperaturstekning / varmhållning 515 W - rengöring 1,0 kW Vred för kokplatta Temperaturvred för ugn Signallampa för spis och värmeindikator för ugn Förvaringslåda l förvaringslåda fi nns falsar för plätförvaring

Energieffektivitetsklass A Anslutningseffekt 9,6 kW

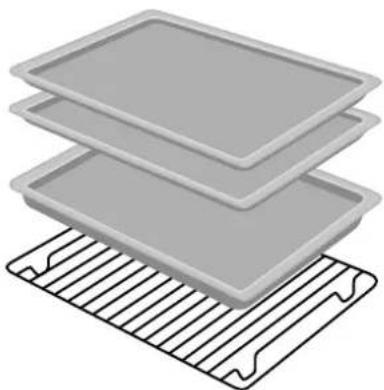

Tillbehör

2 bakplåtar

1 ugnspanna
1 ugnsgaller
1 tippskydd
2 pinnar för borttagning av ugnsluckan

Användning av kokhällen

Kokplattan

Snabbplatta

Snabbplattan har extra hög effekt. Därför är den speciellt lämpad för extra snabb uppkokning av vatten, buljong, potatiskok osv. För hastiga uppkok, sätt snabbplattan på läge 6. När innehållet i kokkärlet börjar koka, vrid ner till ett lägre läge.

Snabbplattan har överhettningsskydd. Det träder i funktion när plattan blir så het att den kan skadas, t ex för att den står på för fullt, men utan kokkärl.

Vid leveransen har snabbplattan en röd markering i mitten.

Normalplatta

Ett tips vid användandet av normalplat- torna är att ställa in lämpligt läge direkt. På så vis minskar risken att man ska bränna vid stuvningar o dyl och man behöver inte stå vid spisen hela tiden.

Energispartips

Använd locket

Ha alltid lock på kokkärlet vid hastiga uppkok. Det spar tid och energi. Kom också ihåg att använda vatten i rätt mängd.

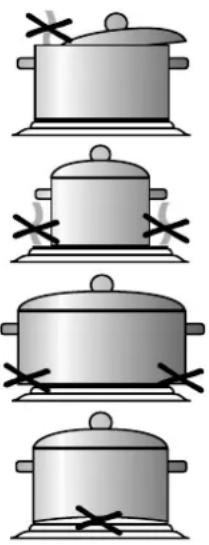

Använd rätt storlek på kokkärl

Det bästa resultatet upp- nås om man använder kokkärl med tjock botten, där bottnens diameter är lika stor eller helst en aning större än själva plat- tan. Med plan botten spar man också energi.

Håll kokzärl och kokplattor rena

Smuts och ojämnheter på kokkärlets undersida och på plattans yta ger energiförluster.

Utnyttja eftervärmen

Om en redan varm platta blir ledig, passa på att utnyttja eftervärmen för att sjuda, varmhålla osv.

Utnyttja ugnens hela volym

Eftervärme i ugnen

Eftervärmen kan utnyttjas för grädd ning av bakverk, ugnsrätter och uppvärmning av mat. Under de sista 15-20 minuterna av matberedningstiden kan strömmen kopplas ur och efter värmen utnyttjas.

Användning av ugnen

Ugnsfunktioner

Över- och undervärme

Över- och underelement inkopplade

Snabbstart

Används endast för snabb för- uppvärmning.

Undervärme

Underelement inkopplat

Övervärme

Överelement inkopplat

Varmluftsläge

Varmluftselement och fl äkt in-kopplade

Pizza

Varmlufts- och underelement samt fl äkt inkopplade

Varmluftsgrillning

Grillelement och fl äkt inkopplade

Upptining / Torkning

Över- och underelement med låg effekt samt fl äkt inkopplade

Grill

Grillelement inkopplat

Lågtemperaturstekning /

Varmhållning

Över- och underelement med låg effekt inkopplade

Rengöring / Undervärme

Underelement inkopplat

Ugnsbelysning

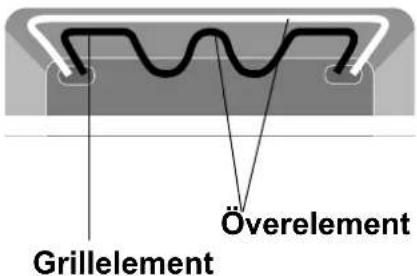

Grillelement Överelement

Framför över- och grillelement fi nns det skydd så att man inte kan beröra dem.

Den inre delen av över element används under grillning.

Användning av ugnen

Några allmänna tips

Avvakta jämn temperatur vid bakning

Snabbstart innebär att det undre elementet och grill el ementet kopplas på. Därför tar det lite tid innan temperaturen är helt jämn i ugnen. Avvakta därför ett par minuter innan plåtarna sätts in.

Använd rätt form eller redskap!

Använd plåt eller ugnspanna beroende på bakverkets art.

Obs! Lägg inte för mycket bröd på varje plåt, högst tre längder, eller 16-20 bullar.

Placera inte aluminiumfolie på ugnens botten och väggar!

Om man placerar aluminiumfolie på ugnens väggar eller botten kommer värmestrålningen inte att fun gera på rätt sätt! Dessutom riskerar man att skada emaljen. Om man vill samla dropp med hjälp av alumni nium folie, ska denna placeras i en ugnspanna.

Förebygg nedsmutsning av ugnen

- Välj en tillräckligt stor form eller fördela maten i två formar, vilket minskar risken för överkokning.

• Använd lock vid behov.

- Använd inte för hög temperatur. Kraftig kokning gör inte tillredningen snabbare utan ökar bara ugnens elförbrukning.

- Stekfilmer och -påsar gör det lättare att hålla ugnen ren.

Användning av ugnen

Över- och undervärme

Ställ in rätt temperatur

Om receptet har alternativa temperaturer angivna välj den lägre!

Ställ in ugnen på snabbstart

Med snabbuppvärmning S kan man förkorta ugnens uppvärm ningstid. Vrid temperaturvredet till önskad temperatur och ugnsvredet till S. Grillelement och underelement är då inkopplade.

Obs!

När ugnen uppnått önskad temperatur ställs ugnen in på över och undervärme

innan bakverket ställs in i ugnen.

3 Vänta tills signallampan har slocknat

För att du ska få det bästa bakresultatet ska ugnen vara helt uppvärmd. Vänta tills signallampan har slocknat innan du ställer in bakverket. Om du ska grädda "känsliga" kakor (kort tid) bör du låta signallampan tändas och släckas ett par ggr. innan du sätter in bakplåten. Skjut in pläten ända till ugnens bakre vägg.

Under gräddningen tänds och släcks signallampan då och då. Det är ett tecken på att termostaten hela tiden ser till att ugnen har rätt temperatur.

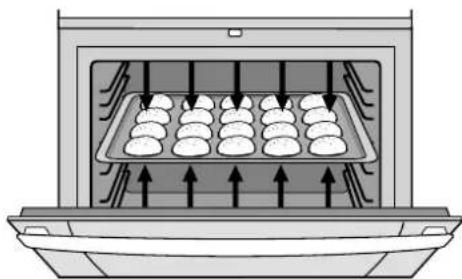

Använd rätt stege

4 Så här är stegarna pla cerade. Följ anvis ningens rekommen dationer. Om bakresul tatet avviker från vad du är van vid, så prova att sätta in plåten en fals högre eller lägre.

Om matens eller bakverkets övre yta blir för brun, kan övervärmen frånkopplas under gräddning genom att vrida ugns vredet till läget.

Vill man däremot bryna den övre ytan kraf-tigare, vrid då ugns vredet till läget ☐.

1 2 3 4 5

Värmen från ugnens övre element delar sig ojämnt, om plåten är för högt uppe.

Elementen är placerade under ugnens botten och i ugnens tak.

Välj rätt gräddningstid

Följ receptens rekommen da tio ner. Räkna dock med att spisen kan vara något snab bare än din gamla spis genom att den har högre effekt i ugnen.

Användning av ugnen

Gräddningstabellen

Gräddningstabellen tjänar som riktlinjer när ugnen är ny. Några exakta värden kan man dock inte ge, eftersom de bland annat beror på degens be skaffenhet och mängd. Följ dina vanliga recept men var lite extra uppmärksam på tider och tem peraturer i början. Skjut in plåten ända till ugnens bakre vägg.

1 2 3 4 5

Över- och undervärme

Produkt Temperatur °C Tid min Stege

Franskbröd	200-210	25-35	2-3
Semlor	200-225	8-15	2-4
Vetelängder	180-200	25-30	2-3
Småbullar	200-225	10-14	2-4
Wienerbröd	250-275	6-10	2-4
Bakverk av smördeg	230-250	6-10	2-4
Sockerkakor	175-190		30-40	1 eller på gallret på botten
Feta kakor	175-200		45-50	1 eller på gallret på botten
Rulltårta	220-240	8-10	2-4
Mördegskakor	175-200	5-10	2-4
Pepparkakor	175-200	5-10	2-4
Pannkaka	210-250	15-30	2-4

• Välj rätt temperatur. Tänk på att en ny ugn kan vara effektivare än en äldre. Om man anser att ett bakverk gräddas för mycket är det lämpligt att sänka ugnstem peraturen jämfört med i den gamla ugnen.
• Föruppvärm över/undervärme ugnen. Med snabbuppvärmning S kan man förkorta ugnens uppvärm nings tid.
• Välj rätt fals. Värmen från ugnens övre element delar sig ojämnt, om plåten är för högt uppe.
• Om matens eller bakverkets övre yta blir för brun, välj lägre fals. Vill du däremot bryna den övre ytan kraftigare, välj högre fals.
• Skjut in plåten ända till ugnens bakre vägg.

Sockerkakor och liknande bakverk gräddas på stege 1 eller på gallret på botten.

Användning av ugnen

Grilla

Vid grillning är det den starka strålvärmen från grillelementet man använder. Porerna i köttet täpps snabbt till och saft och arom blir kvar, vilket ger ett saftigt och välsmakande resultat.

Varning!

Ugnsluckan skall vara stängd vid grillning. Använd högst 275 °C temperatur.

Grillning på galler

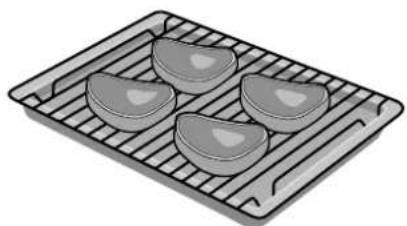

Vid grillning på galler skall man placera ugnspannan under gallret för att samla fett och vätska som droppar. Rengöringen av ugnspannan underlättas om man lägger folie i den.

Använd läge 5 (den högsta) för små matvaror, läge 2-4 för större matvaror. Förupphetta grillen 5-8 minuter före grillningen. Vänd på köttet i mitten av grillningstiden. Salta alltid efter grillningen.

Temp. °C Tid ca

Biff	275	4-5 min på var sida
Rostbiff	250-275	20	min/kg
Nötkött	250-275	20	min
Kotletter	250-275	20-25	min
Korv	250-275	5	min
Köttfärs	250-275	10 min
Halva kycklingar	250-275	25 min
Rökt makrill	250-275	5 min
Varma smörgåsar	250-275	5 min
Bacon	250-275	3 min på var sida
Rostat bröd	275	1-2 min på var sida

Att laga mat i ugn är både praktiskt och modernt. Gratänger, pajer, pizzor är populär mat. Det som man satt i ugnen sköter sig självt och man slipper stekos. Vid matlagning används både över- och undervärme (undantaget är färgsättning av gratänger då man bara använder övervärme eller grill).

Tabellen nedan ger rekommendationer om temperatur och läge.

Steka

I dag ugnssteker man vid lägre temperaturer än vad som var vanligt förr. Det hänger ihop med lägre fetthalt hos köttet. Låg temperatur ger saftigare stek och mindre svinn och os. Använd alltid ugnspanna för att fånga upp dropp vid stekning.

Temp °C*	Rekomm.
	Inner
	temp. °C

Kött

Mat	Temp		°C	Nötkött	Stege
			Rostbiff	125-175	57-63
Fisk som kokas i folie			Filé	125-175	57-63
eller täckt form 200 1			Stek	125-175	70-77
Fisk som steks hel 225 1-4
Gratäng som ska			Kyckling
värmas	175	1-4	hel	125-175
Gratäng som ska
färgsättas	250	5	Lamm
			Sadel	125-175	70-77
Köttfärs	175-200		1-4	Stek	125-175	70-77
Lasagne	225	1-4
Pudding	200-225		1	Kalvstek	125-175	70-77
Suffl é 175-200 1				Viltstek	125-175	70-77
Paj	200-225		2-4
Omelett	200-225	2-4	Fläsk
Pizza	225-250	1	Kotlettrad, mittbit		125-175	77-85
			Färsk skinka,
Ugnspannkaka	225-250	2-4	karré		125-175	85
Varma smörgåsar	250 2-4		Rimmad skinka
Upptining och uppvärmning av			i folie		125-175	75-77
djupfrysta produkter	125-175	1-4	Rimmad skinka
			utan folie		100-150	75-77

Lågtemperaturstekning /

Varmhållning

Genom att steka vid låg temperatur kan du tillreda maträtter som kräver lång tillagningstid. Förupphetta ugnen med snabbstart 175 - 200 °C. Skjut den mat som skall gräddas in i ugnen. Vrid ugnsvredet till lågtemperaturstekning 📁ch välj temperatur 110 - 125 °C. Om du vill hålla maten varm i ugnen välj temperatur 70 - 90 °C.

* Temperaturangivelserna gäller för över- och undervärme. Med varmluft används ca 25 °C lägre temperatur.

Eftervärmen kan utnyttjas för gräddning av ugnsrätter och stekning. Under de sista 15-20 minuterna av matberedningstiden kan strömmen kopplas ur och eftervärmen utnyttjas.

Rengöring och skötsel

Varning!

Ångrenare (SteamCleaner) skall inte användas för rengöring av spisen. Gör spisen strömlös genom att dra ut stickproppen eller skruva ur elproppen innan du rengör bakom den!

Obs!

Använd inte skurmedel eller stålull! De repar lackens och emaljens yta. Dessutom blir det svårare att ta bort spill.

Plattorna ska rengöras så snart de blivit smutsiga. Smuts som får sitta kvar kan orsaka rost. Dessutom försämras värmeöverföringen.

Gör rent med löddrande tvålull, och torka plattorna med hushållspapper. Gnid sedan in dem med kok platts puts som ger ett skyddande skikt. Det här är ext ra viktigt för en spis som inte används dagligen, t ex för att den står i ett fritidshus.

Bakplåtar och ugnspanna

Bakplåtar och ugnspanna är av ugnsemalj. Rengör dem för hand eller i maskin.

Rent bakom spisen

Eftersom spisen har hjul baktill är det lätt att dra fram den och städa bakom.

Dra aldrig i luckhandt aget när spisen ska fl yt tas. Öppna i stället ugns luckan och ta tag i övre kanten av ugnen. Rulla spisen på bakhjulen.

Spisens yttre delar

Rengör spisens brännlackerade sidoplåtar och sockel samt emaljerade delar (frontpanel och ugnsluckor) med en trasa eller mjuk borste och ren gö ringsmedel.

Rengöring av ugnen

Rengör ugnen efter varje användning.

Rengöringsfunktion för lättare fl äckar

Ångan gör fl äckarna mjukare och underlättar rengöring av ugnen.

1. Låt ugnen svalna.
2. Häll ca 0,5 liter het eller varmt vatten i ugnspanna.
3. Placera ugnspannan på nivå 1.
4. Välj 50°C och läget för rengöring
5. Värm i ca 30 min.
6. Ta ut ugnspannan.
7. Rengör med varmt vatten och diskmedel.

rengöring .

Rengöring och skötsel

Fastbrända fl äckar

Avlägsna fastbrända fl äckar med ett rengörings medel som är lämpligt för ugnar. Skölj väl. Vädra ugnen efter rengöring med luckan i öppet-läge.

Plocka ur stegarna

Med stegarna borttagna är det lättare att rengöra ugnen. Dessutom kan man passa på att diska dem. Efter rengöring kontrollera att stegarna är ordentligt på plats.

Det är en god regel att torka av rutan varje gång som ugnen har använts. Det motverkar att glaset får en brun beläggning. Använd såpa, diskmedel eller fönsterputsmedel – inte något som kan repa glaset.

Så här gör man rent mellan glasen:

1. Lossa och ta bort de två skruvarna i ovankant på innerluckan. Tänk på att hålla greppet om ytterluckan så att den inte faller ner.

2. Ta bort ytterluckan och stäng försiktigt innerluckan.

3. Då luckans inre och yttre glas är isär, kan de ren-göras på båda sidor.

4. Efter rengöringen sätt tillbaka ytterluckan. Stödblecken (se bild nedan) ska placeras ovanpå plåtprofil len på innerluckans nederkant.

5. Skruva fast de båda skruvarna på innerluckan.

Rengöring och skötsel

Vid behov kan ugns luckan tas bort

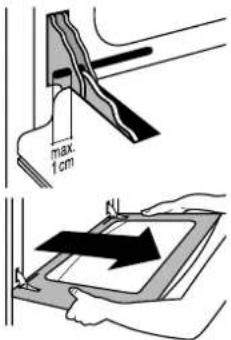

1. Öppna luckan helt.

2. Stick de medföljande pinnarna genom hålen i låshaken som bilden visar. Om pinnarna som levererades med spisen har försvunnit, använd andra lämpliga föremål som passar.

max. 1 cm

1. Lyft luckan uppåt/utåt.

Sätt tillbaka luckan så här

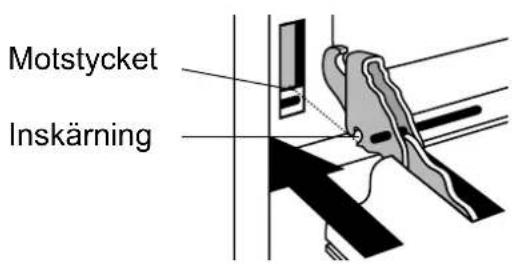

1. Sätt tillbaka luckan. Ställ in gångjärnets inskärning ovanpå motstycket (se bild nedan).
2. Ta bort pinnarna.
3. Stäng luckan.

Motstycket Inskärning

Om spisen inte fungerar

Det här kan du göra själv

Byta ugnslampa

Varning!

Gör spisen strömlös genom att dra ut stickkontakten eller ta bort elproppen innan du byter lampa. Låt ugnen svalna om den är varm!

• Ta först bort skyddsglaset genom att vrida det i pilens riktning (den övre pilen).
  • Ta därefter bort lampan genom att först vrida i den

övre pilens riktning och sedan dra ner (den nedre pilen).

- Sätt in en ny päronlampa med sockel E14. Lampan måste tåla 300 °C.

Lampan skall vara 15 W för 400 V spisar och 25 W för 230 spisar.

Byta proppar

Om ugnen inte går igång, kolla om en propp har gått.

Kolla om stickproppen är isatt

Detta gäller bara spisar med anslutningskabel med stickpropp.

Varning!

I alla andra fall krävs hjälp av behörig fackman! Gör inga tekniska ingrepp i spisen! Det kan vara farligt!

Installation

Med inställningar behövs Torx T20. Använd skyddshanskar vid inställningar.

Obs!

Placera inte spisen på en extra sockel eller annan upphöjning. Detta ökar risken för att spisen skall tippa över!

Tippskyddet måste vara monterat så att spisen inte välter vid onormal belastning.

Anslutning till el

Elektrisk anslutning av spisen till fast kopplingsdosa skall utföras av behörig person och i enlighet med gällande bestämmelser.

Säkring

Dataskylten på spisens högra sida innehåller upp gifter om anslutningseffekt och spänning. Spisen skall säkras enligt något av följande alternativ:

Spänning Säkring

400 V 2-fas 2 x 16 A

400 V 3-fas 3 x 10 A

230 V 3-fas 3 x 16 A

230 V 1-fas 1 x 20 A

Gå igenom säkringsalternativen med teknikerna!

Justera höjden till rätt nivå

Vid leveransen är spisens totalhöjd 900 mm. Man kan dock ändra den till 848 - 933 mm genom att justera sockelns höjd (spisar med teleskopsokkel).

OBS! Justera sockel innan du kopplar spisen till elnät. Använd skyddshandskar.

1. Lägg spi- sen med ryggsidan på golvet.
2. Skruva ut skruvarna på sockeln.
3. Ställ in sockelns höjd.
4. Dra åt skruvarna.

Några spisar har fast sockel, då höjd kan justeras litet med fötter och hjul (se "Spi- sen måste stå jämnt"). Låg sockel, då spisens totalhöjd är 850 mm, kan skaffas som extra tillbehör.

Inställning av sockeldjup

Sockeldjupet kan ställas in mellan 30-50 mm. Inställningen görs inne i förvaringsskåpet.

Gör så här:

1. Dra ut förvaringslådan helt och ta bort den.
2. Lossa de båda skruvarna som sitter i spåren på utrymmets botten (se bild).
3. Flytta spisen framåt eller bakåt på sockeln. Håll emot sockeln när du fl yttar spisen. OBS! Använd skyddshandskar.
4. Dra åt skru- varna.

Spisen måste stå jämnt!

Spisen har ställbara fötter framtill och justerbara hjul baktill. Fötterna och hjulen ska ställas in så att spisen helt står i våg. Höj eller sänk spisen till rätt läge genom att skruva fötterna för hand. Justera hjulen gen- nom att skruva ut eller in de två skruvarna på sockeln.

Kontrollera nivån med vattenpass. En justering kan behövas senare, då golvbeläggningen kan sätta sig. Om inte spisen står plant kan t ex stekning i panna bli ojämn!

Med spisen levereras 4 eller 2 st täckproppar. Täck prop parna sätts fast i öppningarna i sockeln.

Inställning av spishällens djup

Vid behov kan spishällens djup regleras 5 mm.

1. Lossa de sex skruvarna som sitter runt hällen.
2. Justera hällen i djupled genom att bestämt trycka hällen framåt eller bakåt.
3. Dra åt skruvarna.

Tippskyddet hindrar spisen från att välta, t ex om ett barn skulle klättra upp på ugnsluckan. Tippskyddet fästs på väggen bakom spisen med 2 st skruvar (bifogade).

1. Se till att spisen först står i våg.
2. Rita ett streck på väggen ca 40 mm från kokhällens övre sida, se bild. Kontrollera att tippskyddet inte träffar ventilations- slangen.
3. Placera tippskyddets övre kant i linje med strecket.
4. Fäst skruven i tippskyddets övre, avlånga hål.
5. Justera tippskyddets höjd så att det placeras direkt under hällen som bilden visar.
6. Fäst slutligen tippskyddet genom att fästa skruven i det undre hålet. Dra åt båda skruvarna.

ca 40 mm

Varning!

När spisen dras fram, t ex vid städning, sätts tippskyddet ur funktion. Var då extra försiktig så att barn inte klättrar på spisen.
