BRUKSANVISNING TD-C70030E LG

Bruks-och skötselanvisningar

Läs bruks- och skötselanvisningarna noga innan du börjar använda torktumlaren.

Spara anvisningarna för den händelse att du behöver läsa dem igen.

Anteckna torktumlarens modellnamn och serienummer. Du behöver dessa uppgifter när du kontaktar kundservice.

Håndbok

LG Torktumlare har kapacitet för hela 7,0 kg tvättgods.

Lägre energiförbrukning

Fläkten Sirocco & Radial sparar energi.

Kortare torktid

Kortare torktid tack vare en effektiv luftströmningsmekanism och ett optimerat värmeelement.

Innovativ ljuddämpning

Lägre ljudnivå tack vare ljudabsorptions- och avskärmningsteknik.

Lätt att använda

Kontrollpanel med stor LED-display och funktionsknappar.

Innehållsförteckning

Följ säkerhetsanvisningarna för att minska risken för elchock, brand och andra person- eller egendomsskador vid användning av torktumlaren.

WARNING!

Om anvisningar märkta med "varning" inte följs kan det leda till allvarlig skada eller dödsfall.

Förbjudna åtgärder!

- Torktumlaren är avsedd för 230V. Kontrollera att nätsladden är jordad innan du sätter i den i eluttaget.

Om torktumlaren inte jordas är det risk för kortslutning eller elektrisk stöt.

- Anslut inte torktumlaren till samma eluttag som andra apparater.

Om kontakten blir överhettad är det risk för eldsvåda.

- Låt endast behörig tekniker ta isär och reparera torktumlaren.

Fara för kortslutning, eldsvåda och elektrisk stöt.

- Placera torktumlaren på avständ från elspisar, levande ljus och andra brandfarliga föremål.

Det kan göra att vissa delar smälter eller vålla eldsvåda.

- Skada inte nätsladden och placera inte tunga föremål på den.

Fara för eldsvåda och elektrisk stöt vid defekt strömkabel.

• Ta inte i sladden eller strömbrytaren med blöta händer.

Det kan ge elektrisk stöt.

- Häll i kontakten, inte i sladden, när du ska dra ut nätsladden ur eluttaget.

Det kan orsaka ledningsbrott som i sin tur kan orsaka stark värmeutveckling eller vålla eldsvåda.

- Torka bort smuts och fläckar på kontakten och sätt i den ordentligt i eluttaget.

Smuts och dålig anslutning kan välla eldsvåda.

- Använd inte nätsladdar, kontakter eller eluttag som är skadade.

Fara för eldsvåda och elektrisk stöt.

- Se till att inte rättor eller husdjur skadar torktumlaren.

Husdjur kan dö av elektrisk stöt och apparaten kan bli skadad.

- Installera eller förvara inte torktumlaren på en plats där den exponeras för väder och vind.

Fara för elektrisk stöt, eldsvåda, funktionsfel och andra skador.

- Använd inte skruvmejsel eller andra vassa föremål till att trycka in knappar.

Fara för elektrisk stöt.

- Använd inte skarvsladd eller grenkontakt för anslutning till eluttag.

Fara för elektrisk stöt och brandfara.

- Använd inte rengöringsmedel i pulverform till att rengöra torktumlaren och tumla inte osköljd tvätt.

Explosionsrisk och brandfara.

- Stänk inte vatten på torktumlaren.

Fara för elektrisk stöt och brandfara.

- Tumla inte plagg som exponerats för matolja eller brandfarliga produkter som bensin, vax, fett osv.

Fara för giftiga gaser, skadade delar, explosion eller eldsvåda.

- Dra ut nätsladden ur eluttaget när du rengör torktumlaren och när du inte använder den.

Vatten och smuts kan orsaka elektisk stöt.

- Se till att det inte finns kackerlackor eller andra insekter i det utrymme där torktumlaren är installerad.

Husdjur kan dö av elektrisk stöt och apparaten kan bli skadad.

- Låt inte barn eller husdjur leka på eller i torktumlaren.

Barn kan falla ned och skada sig. Husdjur eller barn kan skadas av roterande delar eller kvävas inne i trumman.

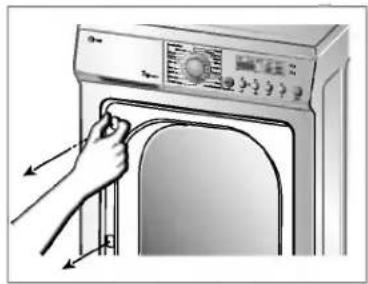

- Demontera luckan och kapa nätsladden innan du kasserar torktumlaren så att framtida användning omöjliggörs.

Kan skada strömkabeln och ge kortslutning.

Följande anvisningar hjälper dig genom de första installationsstegen.

Observera att varje avsnitt i denna bruksanvisning innehåller viktig information om hanteringen och användningen av torktumlaren och att du måste läsa igenom hela bruksanvisningen innan du installerar eller använder maskinen. Var noga med att följa anvisningarna i all text märkt med "varning" respektive "anmärkning". Installationsanvisningarna är avsedda att användas av kvalificerade installatörer. Läs samtliga installationsanvisningar noga.

Säkerhetsinformation

Risk för skada

Torktumlaren är mycket tung. Försök inte att lyfta den ensam!

Lyft inte torktumlaren i någon utskjutande del (t.ex. ratten eller luckan)

- den kan gå av

Snubbelrisk

Nedhängande slangar och sladdar utgör en snubbelrisk. Fäst upp lösa slangar och sladdar.

Kontrollera att torktumlaren inte har skadats under transporten.

Anslut inte torktumlaren om den har synliga skador. Kontakta din försäljare på orten om du inte är säker. Töm alltid torktumlaren helt innan du transporterar den.

Torktumlaren ska inte placeras i närheten av gashäll, gasspis, gaselement eller gasgrill eftersom lågor från brännarna kan skada torktumlaren. Om torktumlaren installeras under en arbetsbänk, måste det finnas 15 cm luftspalt runt om torktumlaren så att utloppsluften kan cirkulera. Denna luftcirkulation är viktig för kondenseringen av vatten under tumling.

Om du installerar torktumlaren bredvid eller ovanpå tvättmaskinen, måste separata nätkontakter och eluttag användas. Använd inte grenkontakt eller skarvsladd. Du kan placera torktumlaren ovanpå tvättmaskinen för att spara plats. Staplingssats finns att köpa.

Tvättpelare

LG torktumlare kan placeras ovanpå en frontmatad tvättmaskin och säkras med en staplingssats (se nästa sida), Denna installation måste utföras av en kvalificerad installatör så att både tvättmaskinen och torktumlaren blir rätt installerade. Om detta arbete utförs slarvigt kan torktumlaren falla ned. Vissa tvättmaskinsmodeller är avsedda för pelarinstallation med matchande torktumlare och det är därför viktigt att rådfråga en erfaren installatör.

WARNING!

Nätsladd

Om nätsladden är skadad måste den bytas av tillverkaren, en servicetekniker eller en annan kvalificerad tekniker för att undvika fara.

Nätanslutningen ska finnas inom räckhåll för användaren så att denne efter installationen kan dra ur respektive sätta i kontakten.

Denna maskin måste jordas. Vid maskinfel minskar jordningen risken för elchock genom att tillhandahålla en väg för strömmen med minsta möjliga motständ. Maskinen är försedd med en sladd med en jordledare och en jordningskontakt. Kontakten måste anslutas till ett eluttag som är korrekt installerat och jordat i enlighet med lokala lagar och bestämmelser.

EXTRA JORDNING

Vissa lokala lagar kan kräva separat jordning. I sådana fall måste den erforderliga extra jordledaren, klämma och skruv köpas separat.

Kondensvattenavlopp

Kondensvattnet samlas upp i en kondensvattenbehållare men det går också att ansluta en avloppslang så att kondensvattnet pumpas ut direkt ur torktumlaren.

Staplingssats

Om torktumlaren ska staplas på en LG-tvättmaskin måste den säkras med en staplingssats.

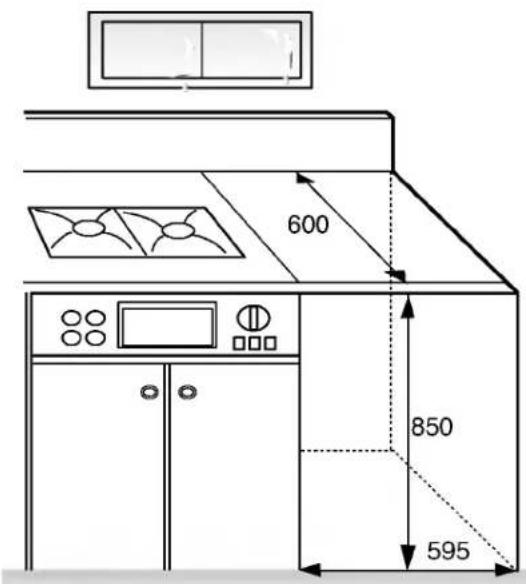

Torktumlaren kan byggas in i ett underskåp i köket. Erforderliga mått visas nedan. Metallkåpan måste av säkerhetsskäl monteras stadigt. Sådan montering måste utföras av en kvalificerad servicetekniker och torktumlaren måste installeras under en heltäckande arbetsbänk.

600 850 595

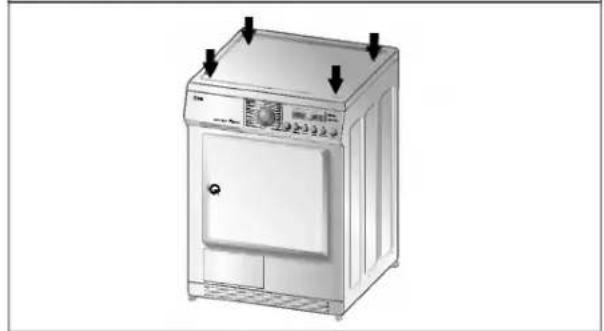

Se till att torktumlaren står vågrätt

1. Undvik onödigt hög ljudnivå och vibrationer genom att se till att torktumlaren står vågrätt.

Placera torktumlaren på ett stadigt och plant underlag. Torktumlaren får inte installeras i utrymmen där det droppar vatten som fryser eller i närheten av brandfarligt material.

Justerbara fötter Höj Sänk Justerbara fötter Justerbara fötter

1. Höj respektive sänk de justerbara fötterna på torktumlarens framsida så att torktumlaren står vågrätt.

Vrid medurs för att höja och moturs för att sänka fötterna till dess att torktumlaren står stadigt.

* Kontrollera att torktumlaren står vågrätt Kontrollera att torktumlaren står vågrätt genom att pressa ned torktumlarens övre hörn. Om torktumlaren vickar när du pressar ned ett hörn justerar du motsvarande fot. Kontrollera alla fyra hörnen.

tseende & design

Vattenbehållare 7kg Kontrollpanel Lucka Kondensor Ventilationsgaller

Kontrollpanel

LED-display

• Tidfönster
- Indikatorlampor

Blandmaterial Mycket torrt Skåptorrt Stryktorrt Varm 20min Varm 40min Kalluft 20min Yiletorkning Fördröjd start Extra torrt Skåptorrt Lätt torrt Stryktorrt Maskintorr Ylle Fintvätt Specialprogram Bomull Dry iron dry capboard dry cooling Anti-Creeze 18:88 Time Left Start/Pause Clean Filter Child Lock Empty Water Start/Pause Power

Programval
Start/Pause (Start/Paus)

Funktionsknappar

• Hög temp (♂) / Låg temp (♂)
• Ljudsignal av ( )
• Skrynkelskydd (2)
- Favoritprogram (e)
• Fördröjd start (⊖)

B ruksanvisning

Programvalstabell

Elektroniska, automatiska torkprogram		Standard-program
Blandmaterial(Obs) tryck på knappen "Låg temp" om tvättgodset inte tål hög temperatur
Sängkläder och borddukar, träningsoveraller, vindjackor, filtar	För tjockt och quiltat tvättgods som inte behöver strykas	Mycket torrt
Skjortor, blusar och fritidskläder	För tvättgods som inte behöver strykas	Skåptorrt
Byxor, klänningar, kjolar, blusar	För material som behöver strykas	Stryktorrt
Bomull (vittvätt och kulörtvätt)(Obs) tryck på knappen "Låg temp" om tvättgodset inte tål hög temperatur
Handdukar, morgonrockar och sängkläder	För tjockt och quiltat tvättgods	Extra torrt
Frottéhanddukar, kökshanddukar, handdukar, sängkläder	För tjockt och quiltat tvättgods som inte behöver strykas	Mycket torrt
Badhanddukar, kökshanddukar, underkläder, bomullsstrumpor	För tvättgods som inte behöver strykas	Skåptorrt
T-shirts, byxor, underkläder, arbetskläder	För tvättgods som ska strykas på svag värme	Lätt torrt
Sängkläder, borddukar, handdukar, T-shirts, polotröjor och arbetskläder	För tvättgods som behöver strykas	Stryktorrt
Sängkläder, borddukar, handdukar	För tvättgods som behöver pressas	Maskintorrt
Fördröjd start
Badhanddukar, badrockar, kökshanddukar, Quiltade akryltyger	Små plagg & förtorkat tvättgods NormalVanliga tyger som tål hög temperatur i 20 minuter	Varm (20min.)
	Små plagg & förtorkat tvättgodsVanliga tyger som tål hög temperatur i 40 minuter	Varm (40min.)
Alla tyger som behöver vädras, tumlas utan värme		Kalluft (20min.)
Tröjor, fintvätt, gymnastikskor	För tvättgods som du inte vill torktumla	Ylletorkning
Specialprogram
Ylle	För ylletyger	Ylle
Silke, tunna kläder, damunderkläder	För tyger som inte tål hög temperatur, som syntetmaterial	Fintvätt

ANMÄRKNING!

Använd ett tidsinställt torkprogram om torktumlaren är lastad med mindre än 1 kg tvätt. För att undvika eventuell krympning ska ylle- och fintvätt emellertid alltid torkas med respektive specialprogram.

B

ruksanvisning

Innan du använder torktumlaren för första gången

※ Innan du använder torktumlaren för första gången är det några saker som du måste kontrollera.

När du har tagit bort emballaget ska du kontrollera att torktumlaren inte är skadad och se till att den installeras korrekt.

1. Kontrollera att torktumlaren står plant med hjälp av ett vattenpass. Justera vid behov med de justerbara fötterna.
2. Kontrollera viktiga delar som vattenbehållare, kondensor, kontrollpanel och trumma.
3. Starta tumlaren och kör i 5 minuter för att kontrollera att trumman blir varm.
4. När torktumlaren är ny, lämna gärna luckan öppen och dra ut nätsladden efter använding för att vädra ut eventuell lukt.

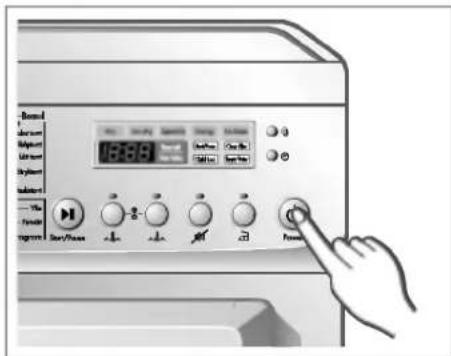

1. Slå på strömmen.

Tryck på knappen "Power (På/Av)". Indikatorlampan ovanför knappen tänds och indikerar att maskinen är klar att användas.

2. Öppna luckan.

3. Kontrollera luddfiltret, kondensvattenbehållaren och kondensorn.

Luddfiltret, som sitter i luckan, ska rengöras efter eller före varje användningstillfälle. Öppna luckan och kontrollera att luddfiltret är rengjort. Om inte, rengör det enligt anvisningarna på sida 14. Kontrollera och töm vid behov kondensvattenbehållaren och kondensorn för ett bättre torkresultat.

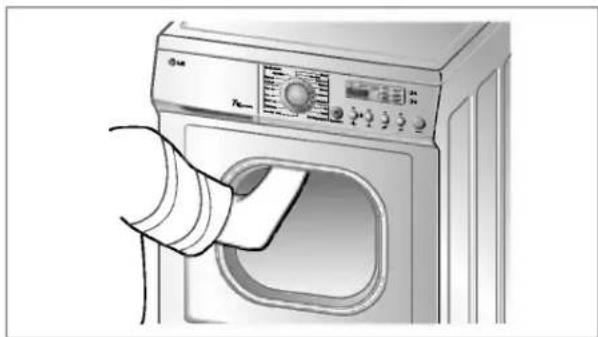

4. Sortera och lägg tvättgodset i trumman.

Tvättgodset ska sorteras efter material och torknivå och alla band och skärp på klädesplagg ska vara väl knutna och fastsatta när plagget läggs i trumman. Stoppa in tvättgodset ordentligt i trumman så att det inte kommer i kläm när du stänger luckan. I annat fall kan både lucktätningen och dina kläder skadas.

Innan du stänger luckan måste du kontrollera att tvättgodset är ordentligt instoppat och att inga främmande föremål, i synnerhet brandfarliga sådana, har fastnat i lucköppningen.

6. Välj torkprogram.

Du kan välja program genom att vrida på programväljarratten. Om du bara trycker på knappen "Start/Pause (Start/Paus)" utan att välja program kommer torktumlaren att köra programmet "Skåptorrt", [Se programvalstabellen på sida 9 för närmare information.]

7. Tryck på START.

Du hör att trumman börjar rotera.

8. När programmet är klart, öppnar du luckan och tar ut tvättgodset.

Var försiktig! Trumman kan fortfarande vara het. (Torktiden beror på vilket program eller alternativ du har valt.)

9. Rengör luddfiltren och töm kondensvattenbehållaren.

Luddfilter ska rengöras efter varje användningstillfälle.

10. Stäng av torktumlaren.

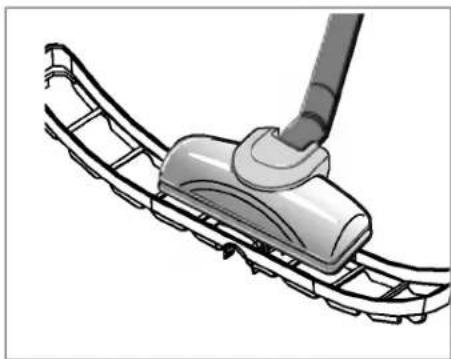

• Var försiktig så att luddfiltret inte skadas vid rengöring med dammsugare. Använd gärna en dammborste för att avlägsna ansamlat damm.
• Om luckan ska öppnas medans tumlaren är i gång, tryck på Start/Paus-knappen och vänta tills trumman har stannat helt innan du öppnar.

Blondmaterial Alphabet Dialpact Display Name: 200 Name: 100 Label: 50 Marketing Fördrigel start Specialprogram I SUI/Phase Control

Välj program

Rengör luddfiltret i luckan

Rengör det nedre luddfiltret

B ruksanvisning

Ylletorkning

Torkkorgen placeras i torktumlaren (se bilden). Ta bort och kassera emballaget innan du använder korgen. Korgen är avsedd att användas till tvättgods som inte ska tumlas torra, t.ex. tröjor och plagg av ömtåliga material. Torkkorgen gör det möjligt för den uppvärmda luften i torktumlaren att strömma i ett mönster som torkar tvättgodset effektivt. Använd alternativet "Ylletorkning" för att välja önskad tid.

Så här använder du alternativet "Ylletorkning":

1. Öppna luckan.
2. Ta inte bort luddfiltret.
3. Placera torkkorgen över den nedre delen av lucköppningen. Låt korgen vila på torktumlarens bakre stöd. Tryck korgens främre ram nedåt så att den tar fäste över luddfiltret.
4. Placera det våta tvättgodset i korgen. Se till att det finns utrymme runt omkring så att luften kan cirkulera. Korgen rör sig inte men trumman kommer att rotera.
5. Stäng luckan.
6. Välj "Ylletorkning" och "Hög/Låg temp" vid behov. Ställ in längre tid om det behövs för att tvättgodset ska bli helt torrt. Se nedanstående tabell.

OBS!

Kontrollera luddfiltret och ta bort ludd som ansamlats från tvättgodset i korgen.

1. Skjut in trådramen i hålet i mitten.

1. Lägg i ömtåligt tvättgods eller gymnastikskor.

Dessa funktioner används till att förkorta eller förlänga programtiden genom att höja eller sänka temperaturen.

Ljudsignal av ( )

Med denna knapp kan du stänga av/sätta på ljudsignalen.

När du väljer program med strömmen påslagen, avges en ljudsignal när du trycker på en knapp på panelen.

Du stänger av denna funktion genom att trycka på knappen "Ljudsignal av ( )".

Skrynkelskydd (a)

Funktionen förhindrar skrynkling när tvättgodset inte tas ur tumlaren omedelbart efter torkprogrammets slut. När denna funktion är aktiverad fortsätter tumlaren att starta och stanna efter programmets slut.

Om luckan öppnas medans skrynkelskydds (2) -funktionen är igång stoppas funktionen.

Om luckan däremot öppnas under själva torkprogrammet förblir skrynkelskydds-funktionen aktiverad.

Aktivera skrynkelskyddet genom att trycka på knappen "Skrynkelskydd (Ø)" när du har valt program.

- Favoritprogram (☐)

Om du ofta använder ett visst program, kan du använda alternativet "Favoritprogram (☐)".

När ett favoritprogram har sparats, kan du använda det om och om igen, tills du ändrar den sparade inställningen.

Exempel: Slå på strömmen och välj bomullsprogrammet "Extra torrt", "Låg temp (☐)" och "Skrynkelskydd (☐)" och tryck sedan på "Favoritprogram (☐)" tills en ljudsignal avges.

Det tar ca 3 sekunder. Nu har ditt favoritprogram sparats. Nästa gång du sätter på tumlaren och trycker på "Favoritprogram (a)" visas de alternativ du valt på panelen.

○ Time Delay (Fördröjd start) (⊗)

Du kan använda tillvalsfunktionen

"Time Delay (Fördröjd start) (©)" för att senarelägga torkprogrammets sluttid.

Du kan fördröja starten i max 19 timmar.

1. Slå på strömmen.
2. Välj program.
3. Ställ in hur många timmar starten ska fördröjas.
4. Tryck på knappen Start/Pause (Start/Paus).

Barnlås (☐)

Aktivera barnlåset genom att trycka samtidigt på knapparna "Hög temp (✗)" och "Låg temp (✗)" i ca 3 sekunder. När denna funktion är aktiverad visar LED-fönstret " [L].

S

kötselanvisningar

Vikten av skötsel och rengöring \~

Torktumlaren är lättskött. Det enda du behöver göra är att följa nedanstående anvisningar.

Rengör luddfiltret

Rengör luddfiltret efter varje torkprogram och kontrollera att det är rent före varje användningstillfälle. Det ska också rengöras om lampan "Clean Filter (Rengör filter)" tänds och ljudsignalen avges under drift. Om du rengör filtret förkortas torktiden, energiförbrukningen minskar och torktumlarens livslängd ökar.

1. Öppna luckan.

2. Dra ut filtret.

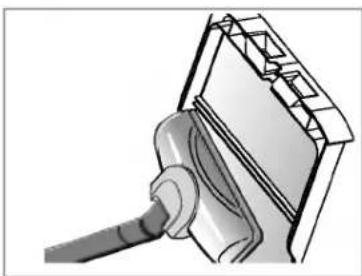

1. Rengör filtret med dammsugare eller skölj det under rinnande vatten.

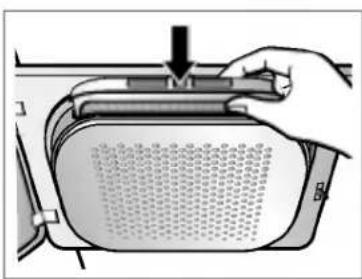

1. Sätt tillbaka filtret.

- Tryck ned filtret hela vägen så att det inte sitter i vägen när du stänger luckan.

Rengör inte luddfiltret med vatten. Vatten på filtret ger sämre torkresultat.

Rengöra filtret under pågående program

Om Iampan "Clean Filter (Rengör filter)" tänds under pågående program ska du omedelbart rengöra filtret. 1. Låt tumlaren svalna och följ sedan ovanstående steg. 2. Tryck på knappen "Start/Pause (Start/Paus)".

Töm kondensvattenbehållaren

Kondenserat vatten samlas i kondensvattenbehållaren. Du ska tömma kondensvattenbehållaren efter varje användningstillfälle. Om du inte gör det kommer tumlarens torkförmåga att försämras. Om kondensvattenbehållaren är full, tänds lampan "Empty Water (Töm vattenbehållaren)" och en ljudsignal avges under pågående program. Kondensvattenbehållaren måste då tömmas inom 1 timme.

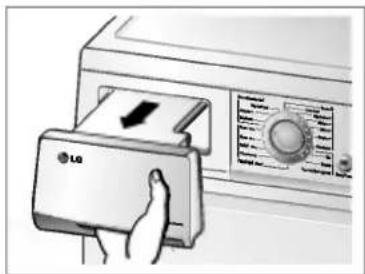

1. Dra ut kondensvatten-behållaren.

1. Töm behållaren i vasken.

1. Sätt tillbaka vattenbehållaren.

2. Tryck på knappen "Start/Pause (Start/Paus)".

S kötselanvisningar

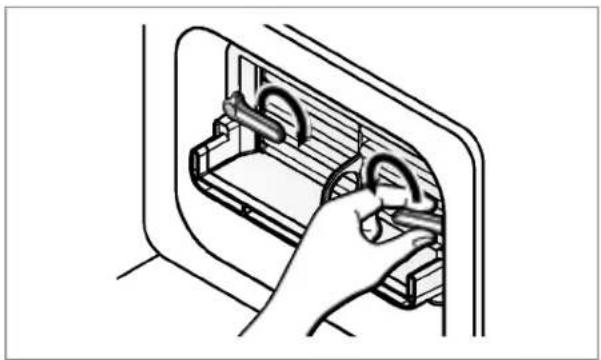

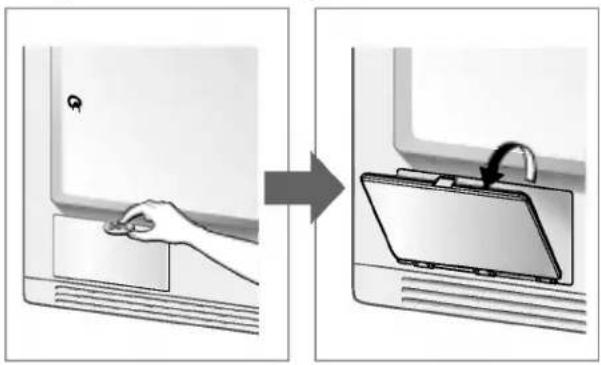

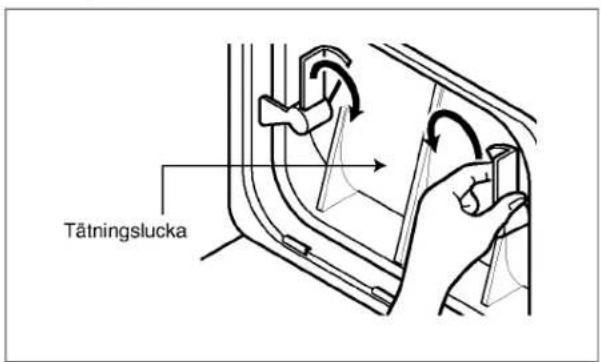

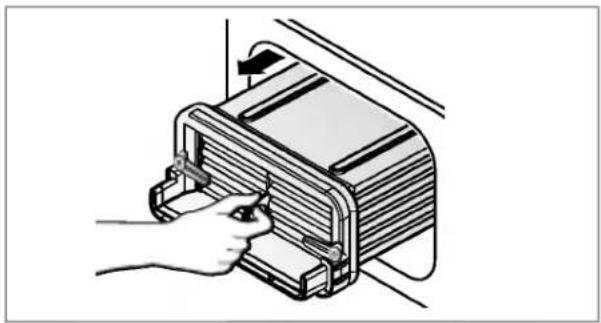

Kondensor

Kondensorn är en mycket viktig komponent för torktumlarens torkförmåga och den kräver därför särskild omsorg. Kondensorn bör rengöras tre till fyra gånger om året.

1. Öppna kondensorluckan med hjälp av ett mynt eller en skruvmejsel.

1. Öppna tätningsluckan genom att vrida lässpärren.

Tätningslucka

1. Frigör båda lässpärrarna genom att vrida dem nedåt.

1. Dra ut kondensorn genom att stoppa in ett finger i hålet på kondensorns framsida (hantera kondensorn varsamt.)

1. Rengör kondensorn noggrant genom att skölja den under rinnande vatten.

1. Sätt tillbaka kondensorn och stäng luckorna genom att följa ovanstående steg i motsatt ordningsföljd.

S kötselanvisningar

Främre ventilationsgaller

Dammsug det främre ventilationsgallret 3-4 gånger om året så att inte ludd eller smuts ansamlas och sätter igen luftintaget.

Normalt pumpas kondensvattnet upp till kondensvattenbehållaren där det samlas tills behållaren töms. Det går också bra att använda avloppsslangen, vilket är särskilt lämpligt om torktumlaren är installerad ovanpå en tvättmaskin.

1. Skruva loss luckan.

Fuktsensorn känner av mängden fukt som finns kvar i tvättgodset under torkprogrammets gång och därför måste den alltid vara ren. Det är viktigt att regelbundet avlägsna kalkavlagringar på sensorernas yta genom att torka av sensorerna i trumman (se bilden).

1. Lossa kondensvatten- behållarens slang från slangkopplingen.

1. Anslut avloppsslangen till kopplingen.

Luckan kan hängas om till den sida som passar bäst i det utrymme där tumlaren installeras. Vid leverans från fabriken sitter luckans gångjärn på höger sida.

Anmärkning!

1. Vid detta arbete finns det risk för handskador. Var därför försiktig med vassa verktyg som torx-skruvmejsel eller krysskruvmejsel.

2. När luckan hängs om måste också den klisterlapp med en hand som sitter på luckan flyttas. Använd inte eldriven skruvmejsel.

3. Skruva först loss det nedre gångjärnet och därefter det övre. Lägg luckan på en filt så att den inte repas.

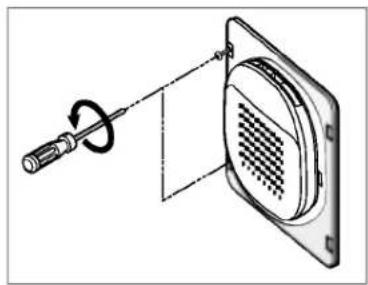

1. Ta bort luckläsets täckplåt.

1. Ta bort lucklåset och flytta det till motsatta sidan (där täckplåten sitter).

1. Ta bort täckplåtarna som sitter över gångjärnshålen på den plats dit gångjärnen ska flyttas.

1. Skruva loss luckans två gångjärn.

1. Sätt tillbaka täckplåtarna för gångjärnshålen.

1. Sätt tillbaka luckspärren på motsatta sidan.

1. Skruva i luckans gångjärn.

Lampan kan vara mycket het när torktumlaren just har avslutat ett program. Se därför till att trumman har svalnat innan du byter lampa.

1. Öppna luckan, stick in handen och fatta lampkåpan.

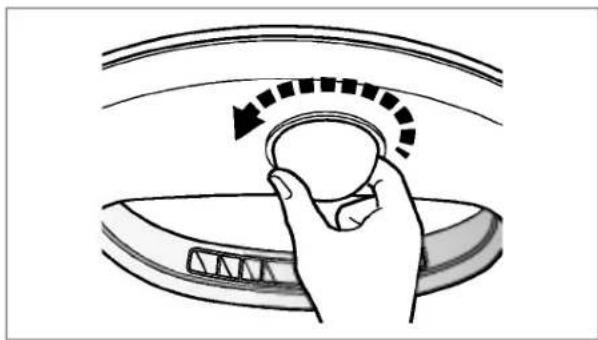

1. Vrid käpan medurs med viss kraft.

1. Ta bort lampkåpan från armaturen.

Dra ur nätsladden innan du tar bort lampan eftersom det i annat fall finns risk för elchock.

1. Skruva ur lampan moturs. Var försiktig så att du inte tappar den.

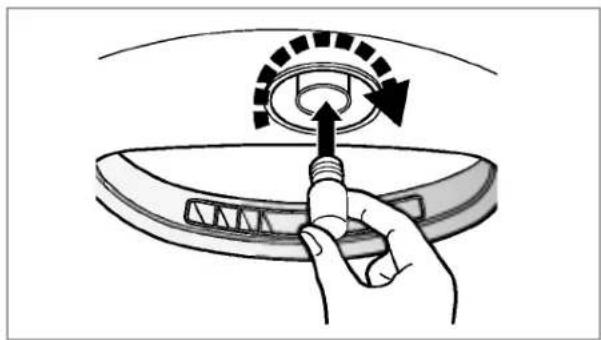

1. Skruva i den nya lampan medurs.

Det behövs inga verktyg för att byta lampa.

Torkguide

Kapacitet för typ av tvättgods

Bomull	7 kg
Blandat	3,5 kg
Ylle	1,5 kg
Fintvätt	1,5 kg

Ylleplagg

Torka ylleplagg med programmet "Ylle". Kom ihåg att först titta på plaggets tvättrådsetikett och att följa råden noga. Ylleprogrammet torkar inte tvätten helt torr, upprepa därför inte programmet även om plaggen skulle vara något fuktiga efter avslutat program. Forma dem till ursprunglig form och låt dem torka liggande i torkkorgen.

Vävda och stickade plagg

Vissa vävda och stickade plagg kan krympa, beroende på kvaliteten.

Strykfria och syntetiska material

Lägg inte i för mycket tvättgods. Ta ut strykfritt tvättgods så snart torktumlaren stannar för att hindra skrynklor.

Babykläder och nattlinnen

Kontrollera alltid tvättanvisningarna i plaggen.

Gummi och plast

Torktumla inte plagg tillverkade av eller innehållande gummi eller plast, exempelvis:

a) förkläden, haklappar och stolsöverdrag

b) gardiner och borddukar

c) halkmattor

Glasfiber

Torka inte föremål av glasfiber i torktumlaren.

Partiklar av glasfiber som finns kvar i trumman kan fasta i kläderna nästa gång du tumlar och irritera huden.

Tvättrådsetiketter

Klädesplagg har etiketter med tvättråd som ska följas. Dessutom måste tvättgodset sorteras efter storlek och material.

Lägg inte i för mycket tvättgods. Då spar du energi och tid samt optimerar torkförmågan.

Tvättsymboler.

Symboler	Anvisningar
	Torkning
	Torktumla
	Strykfritt / skrynkelskydd
	Fintvätt
	Torktumlas ej
	Torkas ej
	Hög temperatur
	Medelhög temperatur
	Låg temperatur
	Ingen värme / luft
	Hängtorkas
	Dropptorkas
	Torkas plant
	I skugga

Tips

Reservdelar

De reservdelar du behöver tillhandahålls i enlighet med garantivillkoren. Komponenter som omfattas av garantin tillhandahålls kostnadsfritt. Om garantin har löpt ut måste reservdelar köpas från ett servicecenter.

Omhändertagande

Torktumlaren måste omhändertas på ett säkert sätt för att undvika risken för att barn skadas. Luckan och utskjutande delar ska tas bort och nätsladden kapas för att förhindra användning. Därefter kan torktumlaren omhändertas säkert.

- Kontakt med serviceavdelning

Om torktumlaren inte fungerar som den ska, börjar du med att gå igenom felsökningstabellen. Om du inte hittar felet eller inte kan åtgärda det själv, ska du kontakta serviceavdelning.

Serviceteknikern kommer att fråga efter

1. Ditt namn, adress och postnummer.
2. Ditt telefonnummer.
3. En beskrivning av felet.
4. Torktumlarens modellnummer och serienummer.
5. Inköpsdatum.

Tillbehör

Torktumlaren levereras med följande tillbehör:

1. Avloppsslang för kondensvatten

Spar tid och pengar genom att gå igenom tabellen nedan innan du ringer servicecentret.

Fel	Åtgård
Torktumlaren fungerar inte	1. Kontrollera att nätsladden är ansluten till ett eluttag.2. Kontrollera att "Start"-knappen är intryckt.3. Kontrollera att luckan är ordentligt stäng.4. Kontrollera att rumstemperaturen inte understiger 5°C.5. Kontrollera att ingen säkring eller säkringsbrytare har utlös. Byt ut vid behov.(Anmärkning: torktumlare har vanligen två säkringar eller säkringsbrytare.) När du har tömt kondensvattenbehållaren och rengjort filtret under drift måste du trycka på Start-knappen för att tumlaren ska starta på nytt.
Torkningen tar lång tid	1. Filtret ska rengöras efter varje användning.2. Kontrollera att kondensvattenbehållaren är tömd.3. Kontrollera att kondensom är ren.4. Kontrollera att rätt program har valts för typen av tvättgods.5. Kontrollera att ventilationsgallret på framsidan och ventilerna på baksidan inte är igensatta.6. Kontrollera om tvättgodset är mycket blött.7. Kontrollera att rätt program har valts.8. Kontrollera att inte för stor tvättmängd har lagts i.
Lampan "Clean Filter (Rengör filter)" blinkar	1. Rengör filtret.2. Kontrollera att kondensom inte är igensatt.
Lampan i trumman lyser inte	Kontrollera om lampan är trasig.
Tvättgodset blir luddigt	1. Rengör luddfiltret.2. Kontrollera att allt tvättgods är rent.3. Kontrollera att tvättgodset är rätt sorterat.4. Kontrollera att inte för stor mängd tvättgods har lagts i.5. Kontrollera att det inte finns papper osv. i klädesplaggens fickor.
Torktiden varierar	Torktiden varierar beroende på temperaturinställning, mängden tvättgods, typen av material, hur blött tvättgodset är och luddfiltrets skick.
Vatten läcker ut	Kontrollera om luckan eller tätningen är smutsig eller skadad.
Tvättgodset är skrynkligt	Kontrollera att inte för mycket tvättgods har lagts i. Prova med kortare torktid och ta ut tvättgodset med det ännu är lite fuktigt.
Tvättgodset har krympt	Följ tvättgodsets tvätträd. Vissa tyger krymper när de tvättas.Andra tyger kan tvättas utan att krympa men krymper när de torktumlas.

Felläge

dE : LED-fönstret visar "dE" om luckan är öppen. Stäng luckan och tryck på Start-knappen igen.

Tekniska data

850 mm 600 mm 595 mm Vikt : 50 kg

Elanslutning

Spänning	Frekvens	Ström	Effekt (max)
230 V	50 Hz	16	2900

Kontrollera torktumlarens märkplåt för att säkerställa att maskinen ansluts till rätt nätpänning.

	Nisch eller under bänk	I skåp
Sidor	0 mm	0 mm
Ovanför	0 mm	250 mm
Bakom	25 mm	125 mm

Ventilationskrav

Nisch eller under bänk	I skåp
Se till att luftströmmen genom tumlaren är 2900 l/min.	Skåpdörren måste ha två hål (med ventilationsgaller) om minst 387 kvadratcentimeter vardera, placerade 8 cm från övre respektive under kanten.

■ Garantin omfattar inte följande:

Servicepersonals hembesök för att ge dig anvisningar om produkten. Fel som orsakas av att produkten ansluts till annan spänning än vad som anges på märkplåten.

Fel som orsakas av olyckor, försumlighet, felaktig användning eller force majeure.

Fel som uppstår till följd av andra orsaker än normalt hushållsbruk eller användning i enlighet med bruksanvisningen.

Fel som orsakas av skadedjur, t.ex. råttor, kackerlackor osv.

Buller eller vibrationer som betraktas som normala, t.ex. ljud från avloppsslang, trummans rotation eller ljudsignaler.

Korrigering av installationen, t.ex. att placera toktumlaren plant, justera avloppet osv. Normalt underhåll enligt bruksanvisningen.

Avlägsnande av främmande föremål/ämnen, t.ex. grus, spikar, BH-byglar, knappar osv., från maskinen, inklusive pumpen och inloppsslangens filter.

Byte av säkringar eller lämplig ledningsdragning eller VVS-installationer. Korrigering av reparationer utförda av obehöriga.

Följdskador på personlig egendom på grund av maskinfel.

Garantin gäller inte om produkten används för kommersiellt bruk (t.ex. i lokaler som offentliga tvättinrättningar, hotell, träningslokaler, studenthem).

Om produkten installeras utanför det normala serviceområdet, ska ägaren stå för kostnader för transport av produkten i samband med reparation eller byte av defekta komponenter.

Egenskaper

Trommel med ekstra stor kapasitet

LG Tørketrommel har en kapasitet på 7,0 kg.

Lavt energi forbruk

Brudd på ledningen kan forårsake varmeutvikling eller brann.

Skader på ting/eiendom forårsaket av mulige feil på denne maskinen.
