BRUKSANVISNING YT-200E Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Viktig information: Läs bruksanvisningen noggrant och försäkra dig om att du förstår den innan du använder utrustningen och spara den för framtida bruk.

Säkerhet

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.

d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget.

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras.

Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för plätnibblingsmaskin

• Håll i plåtnibblingsmaskinen stadigt med båda händerna, se till att du står säkert och inte halkar under arbetet.
• Stäng av, dra ur stickproppen och låt plåtnibblingsmaskinen stanna helt innan service, justering eller rengöring.
• Dra alltid ur stickproppen vid uppehåll i arbetet eller när plåtnibblingsmaskinen lämnas utan tillsyn.
• Spänn fast arbetsstycket i ett skruvstycke eller använd tvingar, olycksfallsrisken ökar om du håller i arbetsstycket med handen.
• Håll undan nätsladden från arbetsstycket under arbetet, så att den inte kommer i kläm och skadas.
• Anslutning till elnätet via en jordfelsbrytare ökar skyddet för elektriska olycksfall.
• Kontrollera att alla skruvar och muttrar sitter fast på plåtnibblingsmaskinen innan arbetet påbörjas.
• Använd aldrig plåtnibblingsmaskinen med skadad stans eller dyna.

Produktmärkning med säkerhetssymboler på maskinen

Läs hela bruksanvisningen innan användning av maskinen.

Använd alltid skyddsglasögon/hörselskydd.

Förpackningen innehåller

Nibblingsmaskin 1st

Haknyckel 1st

Stans 1st

Dyna 1st

Handtag 1st

Handtagsförlängare m. bult och bricka 1st

Dyna och stans 1 av varje i reserv

Produktbeskrivning

• Elektrisk nibblingsmaskin för figur/rak nibbling i metall utan deformering.
• Kapacitet: stålplåt 2, 5mm, rostfri plåt 1, 5mm (gäller för material med "normal" hållfasthet).
• Levereras med handtagsförlängare och extra dyna och stans i en förvaringsläda.
• Handtagsförlängare och handtag som går att använda i många olika inställningslägen.

1. Strömbrytare
2. Handtag
3. Handtagsförlängare
4. Fäste för handtag
5. Fästring
6. Mellanstycke
7. Dyna
8. Stans
9. Haknyckel
10. Insexnyckel

Montering

Montera handtagsförlängaren på höger eller vänster sida av växelhuset, skruva sedan fast handtaget i handtagsförlängaren. Prova ut en bekväm placering av handtag och handtagsförlängaren och dra åt så de sitter säkert fast.

Innan användning

• Kontrollera att stans och dyna sitter fast.
• Smörj stans och dyna.

Strömbrytaren

Nibblingsmaskinen har en strömbrytare på sidan, tryck den framåt för att starta motorn, den går så länge som strömbrytaren hålls kvar. Tryck ner den främre delen av strömbrytaren för att låsa strömbrytaren så att motorn går hela tiden, tryck ner den bakre delen av strömbrytaren för att stänga av motorn.

Användning

Maximal plättjocklek: stålplåt 2,5 mm, rostfritt 1,5 mm

Plåten som klipps kan få vassa grader på undersidan, använd skyddshandskar.

1. Starta nibblingsmaskinen innan den sätts emot plåten som ska klippas.
2. Håll i nibblingsmaskinen med båda händerna, för den sakta och lugnt mot plåten som ska klippas. Var noga med att nibblingsmaskinen hålls vinkelrät mot plåten som ska klippas. Spänn fast en linjal eller liknande på plåten som styrning för verktyget vid raka snitt.
3. För nibblingsmaskinen framåt med en lugn rörelse, mata inte för mycket låt verktyget göra jobbet, för hög matning leder till att stans och dyna slits mer än nödvändigt. När nibblingsmaskinen arbetar trycks stansen ner mot dynan och materialet nibblas bort i form av små "halvmånar".
4. För nibblingsmaskinen långsammare när du nibblar ett svängt snitt (minsta radie är 25 mm) än när du klipper rakt.
5. Vid invändig nibbling behövs ett förborrat hål med diameter på 15 mm.

Om stansen fastnar: Stäng av motorn och dra ur stickproppen, smörj dyna och stans och lossa sedan plåten (om den är fastspänd). Försök att försiktigt vrida loss verktyget, använd inte mycket våld – dyna och stans kan ta skada.

Smörjning

Stans och dyna håller längre om plåten smörjs med skärvätska som passar till materialet. Applicera skärvätskan längs det planerade snittet på plåten innan nibblingen påbörjas.

Gör uppehåll i arbetet med regelbundna intervaller och doppa dyna och stans i olja om du använder nibblingsmaskinen i långa arbetspass.

Skötsel och underhåll

Varning! Dra ur stickproppen och låt maskinen stanna helt innan service, justering eller rengöring.

Byte av stans och dyna

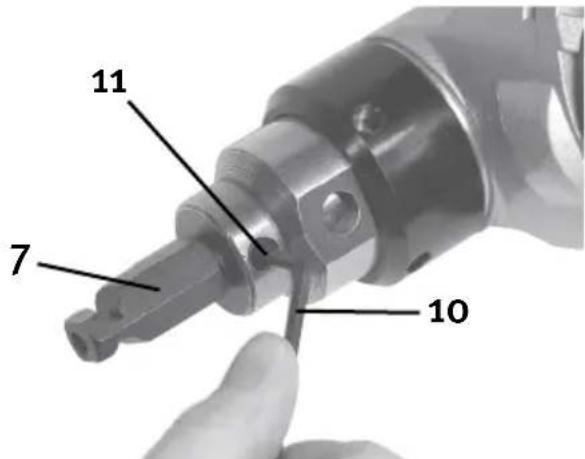

1. Använd insexnyckeln (10) och lossa fästskruven (11) så mycket så att det går att dra ut dynan (7).

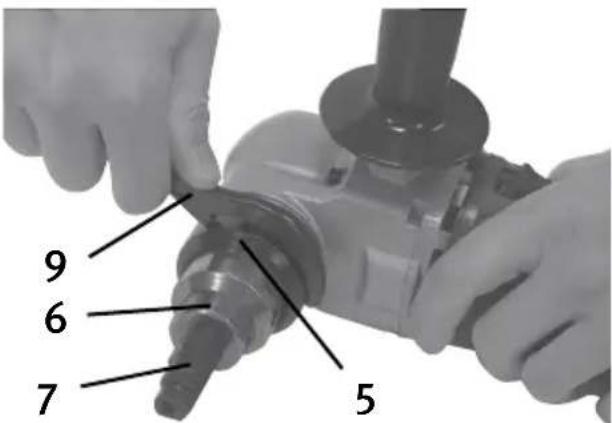

1. Lossa fästringen (5), använd den bifogade haknyckeln (9) och vrid motsols.

1. Dra av mellanstycket (6) och dynan (7).
2. Dra stansen (8) utåt i spåret.

1. Fetta in den nya stansen (8) och övriga rörliga delar, montera i omvänd ordning.
2. Vrid mellanstycket tills styrstiftet (12) passar mot urtaget (13) och dra åt fästringen (5) med haknyckeln (9).
3. Tryck in dynan (7), vrid den framåt så att fästskruven (11) passar in i dynans urborrning, dra åt fästskruven (11).

Skydda miljön

Sortera ditt avfall och låt det gå till återvinning istället för att kasta det. Alla maskiner och förpackningsmaterial ska sorteras och hanteras enligt lokala miljöförordningar.

Specifikationer

Modell: YT-200E

Spänning: 230 V \~ 50 Hz

Effekt: 625 W

Kapacitet: Stålplåt 2,5 mm, rostfritt 1,5 mm

Spårbredd (stans ∅): 6 mm

Slagantal obelastad: 1000/min

Vikt: 3,7 Kg

Skyddsklass: II,

Min. nibblingsradie: 25 mm

Ljud och vibrationsnivåer:
