A5960 - TV-antenn Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	TV-antenn
Märke	Clas Ohlson
Modell	A5960
Antenntyp	Inomhusantenn
Frekvensområde	VHF (174–230 MHz) / UHF (470–862 MHz)
Förstärkning	Typisk 18 dBi (UHF)
Impedans	75 Ohm
Kontakttyp	F-hane (koaxial)
Kabellängd	1,5 m
Mått (L x B x H)	300 x 200 x 50 mm
Vikt	0,2 kg
Montering	Bordsskiva / väggfäste
Polarisation	Horisontell / Vertikal
Strömförsörjning	Passiv (ingen förstärkare)
Kompatibilitet	DVB-T/T2, analog TV
Färg	Svart
Material	Plast
Garanti	2 år

Vanliga frågor - A5960 Clas Ohlson

Hur installerar jag Clas Ohlson A5960 antenn?

Anslut koaxialkabeln till antennens F-kontakt och till din TV. Placera antennen nära ett fönster eller på en hög plats för bästa mottagning. Sök efter kanaler på din TV.

Är A5960 lämplig för både inomhus- och utomhusbruk?

A5960 är utformad för inomhusbruk. För utomhusinstallation kan du behöva en väderbeständig modell eller ett skyddande lock.

Vilken typ av TV-signal stöder denna antenn?

Den stöder DVB-T/T2 (digital marksändning) och analoga TV-sändningar inom VHF- och UHF-frekvensområden.

Behöver jag ansluta antennen till ett vägguttag?

Nej, A5960 är en passiv antenn och kräver ingen extern strömkälla. Den fungerar enbart på den mottagna signalen.

Kan jag montera antennen på en vägg?

Ja, A5960 har ett väggfäste (eller kan placeras på en bordsskiva). Följ medföljande instruktioner för säker montering.

Vad ska jag göra om jag inte får några kanaler efter sökning?

Se till att koaxialkabeln är ordentligt ansluten. Prova att flytta antennen till en högre plats eller nära ett fönster. Kontrollera att TV:ns ingångskälla är inställd på antenn/marksändning.

Fungerar A5960 med FM-radio?

A5960 är optimerad för TV-frekvenser (VHF/UHF). Den kan ta emot FM-radiosignaler i intervallet 88–108 MHz, men FM-mottagning är inte garanterad.

Hur långt ifrån sändningsmastern kan antennen vara?

Typisk räckvidd för inomhusantenner är 20–40 km från sändaren, beroende på hinder. För längre avstånd överväg en förstärkt eller utomhusantenn.

Kan jag dela signalen till flera TV-apparater?

Du kan använda en signalfördelare, men detta minskar signalstyrkan. För bästa resultat, använd en strömmatad fördelare/förstärkare eller anslut antennen direkt till en TV.

Hur rengör jag antennen?

Koppla bort antennen från TV:n. Torka av ytan med en mjuk, torr trasa. Använd inte vatten eller rengöringsmedel, eftersom de kan skada elektroniken.

BRUKSANVISNING A5960 Clas Ohlson

Före användning, läs bruksanvisningen noga.

Inledning

A5960 är speciellt designad för mottagning av digitala marksända signaler. Den har inbyggd förstärkare och tillsammans med dess kompakta design passar denna utmärkt till din befintliga digitala mottagare. A5960 är UV-beständig och vattentät och kan därför installeras utomhus, på antingen vägg eller maströr. Multibeslaget på antennen gör det möjligt att vrida antennen åt vilket håll som helst, oberoende hur den är monterad.

Beskrivning

• Kompakt och elegant design
• Montering på vägg eller rör
• Frekvensområde UHF: 470 – 890 MHz
• Frekvensområde VHF: 47 – 230 MHz
  • Inbyggd förstärkning: 20 dB
  • Vågrät eller lodrät position
  • Väderbeständig (tål vatten och UV)

Innehåll

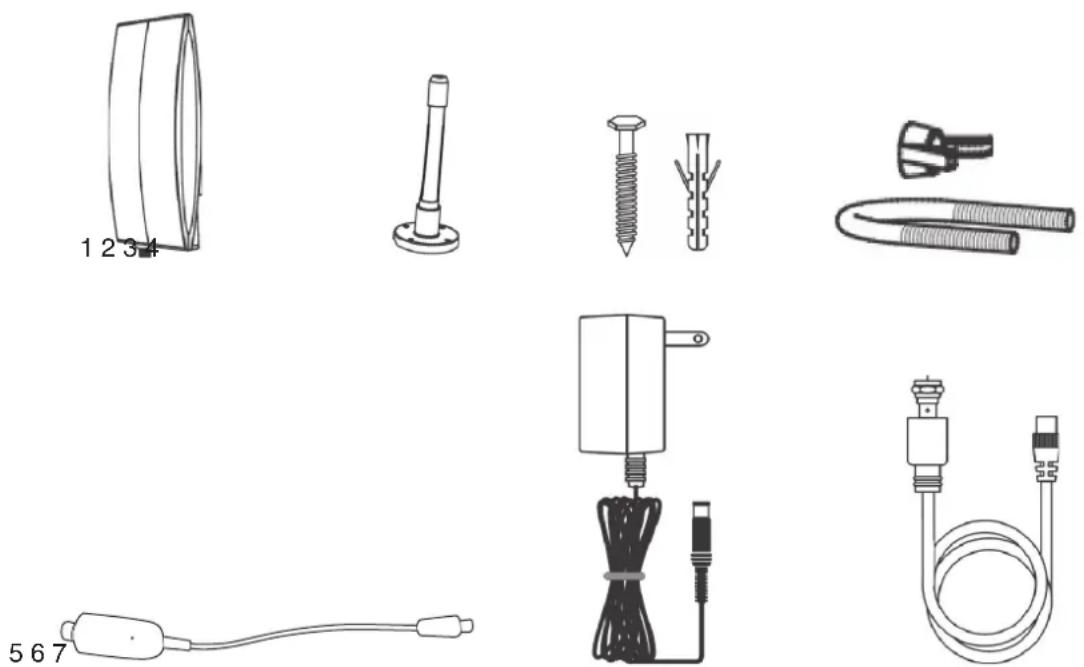

Kontrollera att följande delar finns innan montering:

1. A5960
2. Multibeslag
3. Påse med skruvar till multibeslag (4 plugg samt 4 skruvar)
4. Beslag för rörmontering (1 U-bygel, 2 brickor, 2 vingmuttrar)
5. Kopplingsbox
6. Transformer (230 V AC)
7. Antennkabel (han-kontakt - f-kontakt hane)
8. Monteringsanvisning

Installation

Notera:

För att uppnå bästa möjliga resultat, tänk på:

1. Placera antennen så längt från andra elektriska apparater som möjligt. Apparater som element, mikrovågsugn, hårtork och dator kan störa mottagningen.
2. Placera antennen så högt som möjligt för att inte missa antennsignalen. Ju fler väggar, hus, träd etc., antennsignalen passerar, ju sämre mottagning. Därför uppnås bästa mottagning vid så hög och fri placering som möjligt.

Antenn förses med ström från teve eller digitaltevemottagare. (Uppsättning 1)

OBS! Den inbyggda förstärkaren i antennen behöver strömförsörjning för att fungera.

De marksända digitalboxarna kan skicka ut strömförsörjning via sin antennutgång. Oftast måste man aktivera strömförsörjningen i digitalboxens meny. Den är oftast benämd med antennspänning eller 5V.

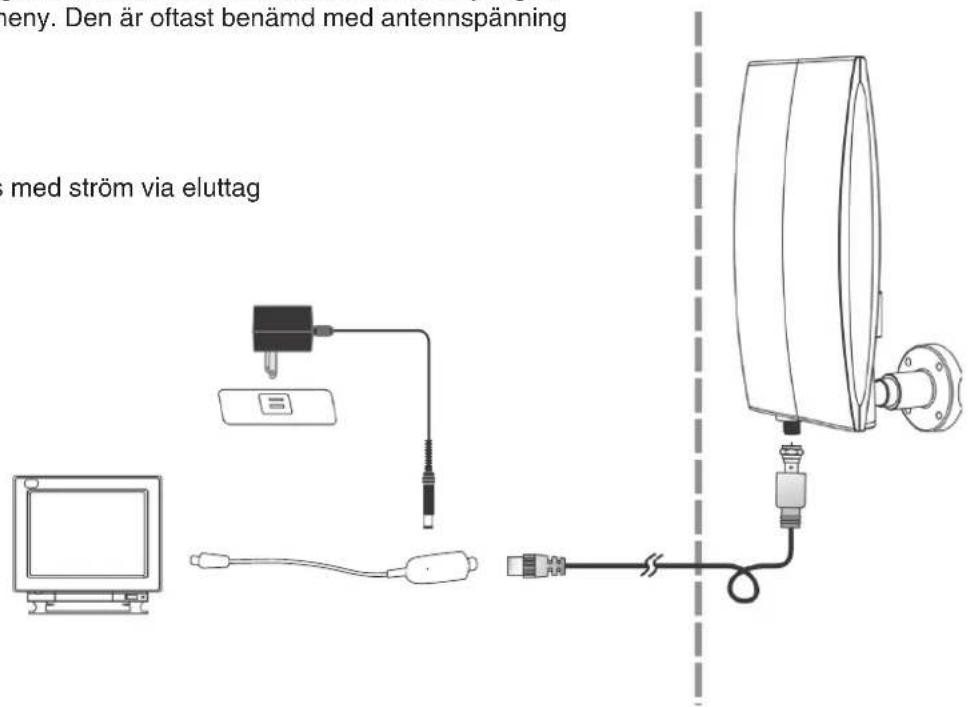

Antennen förses med ström via eluttag (Uppsättning 2)

Vägginstallation inomhus/utomhus

Vid installation på trä

Steg 1. Markera med en penna var antennen ska placeras. (Använd multibeslaget som schablon för markeringen.)

Fäst multibeslaget med de medföljande skruvarna. Använd eventuellt en skruvdragare.

Vid installation på betong eller mursten.

Steg 1. Markera med hjälp av multibeslaget var hålet ska borras. Sätt ev. (om väggen är blank) en bit tejp innan markeringen, det säkrar att betongborren inte glider under borrning. Använd en betongborr som är 5,8 mm och borra ett 35 mm djupt hål.

Montera expanderpluggar i det borrade hålen.

Fäst multibeslaget med hjälp av de medföljande skruvarna.

Steg 2. Montera antennen på multibeslaget.

Steg 3. Antennkabeln ansluts till antennens F-kontakt och kontakten i den andra änden ansluts till tv eller digitaltevemottagare. F-kontakten ska skruvas fast på antennen och sedan ska fuktskyddet tryckas upp över F-kontakten.

Kom ihåg att göra en droppnäsa så att vatten inte kommer in längsmed kabeln.

Steg 4. Justera riktningen på antennen för bästa mottagning.

Montering på maströr

Steg 1. Montera de två U-bultarna på multibeslaget och skruva på vingmuttrarna en liten bit.

Steg 2. Sänk ner multibeslaget med U-bultarna över röret till den punkt där antennen ska monteras. (Om multibeslaget inte kan sänkas ner över röret p.g.a. att det är för högt, kan du montera u-bultarna medan multibeslaget är placerat mot röret. Vingmuttrarna kan därefter monteras.)

Steg 3. Spänn vingmuttrarna – dock inte så mycket att antennen inte kan vridas.

Steg 4. Den långa antennkabeln ansluts till antennens F-kontakt och kontakten i den andra änden ansluts till tv eller digitaltevemottagare. F-kontakten ska skruvas fast på antennen och sedan ska fuktskyddet tryckas upp över F-kontakten.

Kom ihåg att göra en droppnäsa så att vatten inte kommer in längsmed kabeln.

Steg 5. Justera riktningen på antennen för bästa mottagning.

Steg 6. Vingmuttrarna spänns nu så mycket att antennen inte kan flyttas eller vridas.

Tekniska specifikationer:

Frekvensområde VHF 47 – 230 MHz

UHF 470 – 890 MHz

Förstärkning 20 dB ±3 dB

Spänning/strömförbrukning 5 V/40 mA

Med förbehåll för ändringar av specifikationer.
